用cad绘制的一份室内平面图操作步骤
怎么使用CAD绘制建筑平面图
怎么使用CAD绘制建筑平面图我们都知道CAD可以绘制很多行业的图纸，并且这些图纸都有固定的画法。
那么大家知道怎么使用CAD绘制建筑平面图吗?下面是店铺整理的怎么使用CAD绘制建筑平面图的方法，希望能帮到大家!使用CAD绘制建筑平面图的方法建筑cad的梁、板平面图目的：深化TSSD的计算机结构制图概念，初步了解楼板、钢筋、文字的绘图方法。
准备工作：打开x:\TSSD14\Sample\exam2b.dwg。
一.绘制梁线图 17梁线布置图1. 绘制主梁图 18轴线布置主梁菜单：TS平面→梁→轴线布梁(梁平面→轴线布梁)填写好梁的绘制参数，同时命令行出现下面提示：通过上一个练习，我们已经对TSSD的梁线绘制命令已经有了一个初步的了解。
现在，我们首先使用轴线布梁的命令来绘制主梁。
点取菜单后，先按错误!未找到引用源。
窗选轴线交点的第一角<退出>: 图 17 中P1点另一角 /D-多边形<退出>: 图 17 中P2点现在，我们可以看到，图形上有轴线的部分都已经布置上了梁线。
首先添加两条辅助轴线。
2.在cad中辅助轴线菜单：TS平面→轴网→添加轴线(轴网→添加轴线)点取菜单后，命令行出现下面提示：拾取参考轴线<退出>: 图 17 中P3点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/A回车拾取参考轴线<退出>: 图 17 中P4点输入新轴线的偏移距离<退出>: 3000回车输入轴线编号<无>: 1/B回车拾取参考轴线<退出>: 回车图 19单段画次梁通过以上的操作，我们已经添加了2条辅助轴线：1/A轴和1/B 轴。
下面，我们通过这两条轴线形成的交点，来添加次梁线。
3. 绘制次梁菜单：TS平面→梁→画直线梁(梁平面→画直线梁)点取菜单后，先按图 19填写好梁的绘制参数，同时命令行出现下面提示：点取梁线起点<退出>: 图 17 中P5点点取梁线终点<退出>: 图 17 中P6点点取梁线起点 U-回退<退出>: 图 17 中P7点点取梁线终点<退出>: 图 17 中P8点点取梁线起点 U-回退<退出>: 回车现在，所有的梁线均已绘制完成，梁线相交部分已有程序自动处理好。
cad绘图步骤范文
cad绘图步骤范文
CAD绘图步骤
CAD（计算机辅助设计）是一种广泛应用于工程设计、建筑设计、机
械设计等领域的绘图工具。
下面以一般的CAD绘图步骤为例，详细介绍CAD绘图的流程和步骤。
1.确定绘图需求：在开始CAD绘图之前，首先要明确绘图的目的和需求。
根据需求确定绘图的类型，包括平面图、立面图、剖面图、三维模型等。
2.创建新文件：打开CAD软件，在软件界面中选择“新建”或“创建
新文件”来创建一个新的绘图文件。
根据绘图需求，选择合适的图纸尺寸
和计量单位。
3.绘制基本图形：使用CAD软件中的绘图工具开始绘制基本图形，如
直线、圆、矩形等。
可通过键盘输入坐标和尺寸，或使用鼠标进行绘图。
4.绘制复杂图形：根据需要，使用CAD软件提供的其他绘图工具来绘
制更复杂的图形，如弧线、曲线、多边形等。
使用辅助工具如截断、修剪、复制等来修改和调整图形。
5.添加文字和标注：在绘图中添加文字和标注是非常重要的一步，可
以用于注释图纸、标明尺寸、标题等。

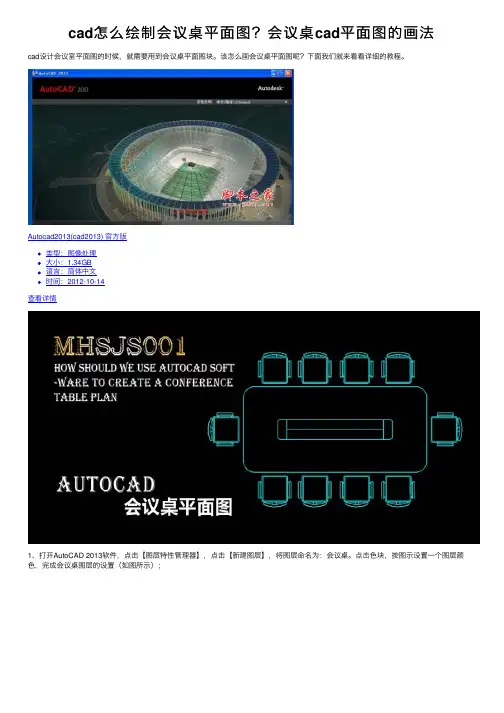

cad怎么绘制会议桌平面图？会议桌cad平面图的画法
cad怎么绘制会议桌平⾯图？会议桌cad平⾯图的画法
cad设计会议室平⾯图的时候，就需要⽤到会议桌平⾯图块。
该怎么画会议桌平⾯图呢？下⾯我们就来看看详细的教程。
Autocad2013(cad2013) 官⽅版
类型：图像处理
⼤⼩：1.34GB
语⾔：简体中⽂
时间：2012-10-14
查看详情
1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：会议桌。
点击⾊块，按图⽰设置⼀个图层颜⾊，完成会议桌图层的设置（如图所⽰）；
2、点击【矩形⼯具】，按图⽰在命令栏输⼊：d并按下空格键，输⼊长度数值：3200并按下空格键，继续输⼊宽度数值：1500并按下空格键，完成矩形图案的绘制（如图所⽰）；
3、点击右边⼯作区中的【圆⾓】图标，在命令栏中输⼊：r并按下空格键，继续输⼊半径数值：200并按下空格键。
⿏标依次点击矩形图案相邻的两条边线，完成圆⾓处理。
同样的步骤，依次完成另外三个⾓的圆⾓处理（如图所⽰）；
上⼀页12下⼀页阅读全⽂。
cad绘制室内平面图操作步骤
AutoCAD室内平面图绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
AutoCAD绘制建筑平面图方法与技巧简介(修改)
护坡
台阶
⑴ 粗实线 新建建筑物±0.00高度的可见 轮廓线
⑵ 中实线 新建构筑物、道路、桥涵、围 墙、边坡、挡土墙等的可见轮廓线、新建建 筑物±0.00高度以外的可见轮廓线；
⑶ 中虚线 计划预留建（构）筑物等轮廓
⑷ 细实线 原有建筑物、构筑物、建筑坐 标网格等以细实线表示。
⑴ 建（构）筑物定位 用尺寸和坐标定位 主要建筑物、
粗实线 8 新建建筑物
细实线
原有建筑物
中虚线
计划扩建的预 留地或建筑物
拆除的建筑物
建筑物下的通道
散状材料 露天堆场
其他材料露天堆 场或露天作业场
铺砌场地
敞棚或敞廊
围墙及大门
X 105.00 Y 425.00
测量坐标
填挖边坡
被挡土在短线侧
烟囱
A 105.00 B 425.00
建筑坐标
挡土墙
-0.50 77.85 78.35
11
2.4 出图要求（打印图纸时设置）
线宽——墙线柱线宽0.45-0.5（9号色），轴线宽0.15-18（1号 色），窗线看线-0.2
其它线宽0.25。 图纸规格——2＃白纸图（70克纸），出图比例1：100。
12
工程制图与计算机绘图
土木工程学院
作图顺序
与手工绘图相仿，使用CAD绘制建筑图样的顺序为： 平面图-》立面图-》剖面图-》大样图 平面图样绘制顺序为：
标高有绝对标高和相对标高。总平面图中标注的 标高应为绝对标高。所谓绝对标高，是指以我国 青岛市外的黄海海平面作为零点而测定的高度尺 寸。假如标注相对标高，则应注明其换算关系。 新建建筑物应标注室内外地面的绝对标高。标高 及坐标尺寸宜以米为单位，并保留至小数点后两 位。
用cad绘制的一份室内平面图操作步骤
绘制步骤打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：步骤1、首先单击工具栏前面的按钮来创建图层，出现图层创建面板（如下图），再按这个按钮进行创建，单击刚创建的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
cad住宅平面图绘制基础
① 卧室是睡眠休息的主要场所，需要安静、舒适、掩蔽的环境，因此应 与客厅、厨房等公开且嘈杂的部分相隔离。有的住宅在卧室的内部设置有单 独的卫生间和更衣间，以便主人较私密的活动。
画法一：示意性画法
画法三：直接用引出 线注出地面的做法Байду номын сангаас
4.2 绘制住宅建筑平面图
绘图步骤： 该建筑平面图的画法为：① 绘制轴线；② 绘制墙体；③ 绘制 柱子；④ 绘制窗洞和窗子；⑤ 绘 制门洞和门；⑥ 绘制护栏、楼梯 及台阶；⑦ 绘制其他构配件及细 部；⑧ 标注尺寸，并注写相关文 字、图名和比例。
第4章
绘制住宅室内装潢平面图
免费提供
第4章 绘制住宅室内装潢平面图
4.1 室内设计图的主要内容及画法 4.2 绘制住宅建筑平面图 4.3 住宅空间的功能布置及墙体改造 4.4 绘制住宅平面布置图 4.5 绘制住宅地面材料图
4.1 室内设计图的主要内容及画法
室内设计的主要工作是在建筑主体内组织空间，布置家具， 装修地面、墙面、柱面和顶棚等界面，确定照明方式和灯具的位 置，以及布置花草、艺术品等景物和陈设。
相同材料的墙体画法
4.1.3 平面布置图中基本要素的画法
2．门和窗
在绘图比例较小的图样中， 门扇可用单线（中粗线）表 示，且可不画开启方向线
在绘图比例较大的图样中， 为了使图面丰富、耐看，且 富有表现力，可将门扇画出 厚度，并加画开启方向线
4.1.3 平面布置图中基本要素的画法
3．家具与陈设
平面布置图中的家具包括可移动的家具和固定的家具，如桌、椅、床、 马桶等，这些家具与陈设没有统一的图例，在绘图比例较小的图样中，可简 单画出它们的外轮廓；在绘图比例较大的图样中，可绘制出它们的外轮廓平 面图，并视情况加画一些具有装饰意味的符号，如木纹、织物图案等。
用cad绘制平面门窗图教程
用cad绘制平面门窗图教程门窗图形一般是室内平面图中用到的，我们使用CAD来绘制的话是很方便的。
接下来就是店铺精心整理的一些关于用cad绘制平面门窗图教程的相关资料，供你参考。
用cad绘制平面门窗图教程打开和CAD绘图。
在左侧的工具栏中，我们选择“墙体——绘制墙体”，系统会弹出墙体的设置页面，我们可以设置墙体的宽度以及其他具体设置。
根据轴线和具体图纸需求进行墙体绘制，鼠标点击确定墙体的转折点，即可轻松完成绘制，系统会自动锁定临近轴线，确保墙体的垂直。
完成墙体后，我们即可添加门窗，选择工具栏中的“门窗——门窗”，进行门窗的设置和绘制，在弹出的设置栏中，可以进行门窗属性和样式的选择。
设置完成门窗的数据，将鼠标移动到墙线上，系统就会自动出现绘制提示，来帮助我们确定门窗的添加位置，确定位置后，点击鼠标即可输出门窗。
门窗的添加方式相同，门窗全部为一种颜色的线条，此时，门和窗属于分离状态，分别拥有各自的标注，接下来我们将其组合，标注就会变成一个。
在左侧工具栏中，选择“门窗——组合门窗”命令，进行门窗的组合，系统会弹出相应的操作提示，我们根据提示进行相应操作。
根据系统命令提示，我们先点击需要组合的编号文字，点击需要组合的门和窗的标号，标号在图纸中默认为白色，点击即可选定。
完成选中的门窗线条和文字编号会变成虚线，方便我们进行确定，完成选中后，按下空格键，确定命令并进行下一步。
系统确定组合门窗的组合个体后，我们就需要对组合门窗进行编号，在输入栏中输入组合门窗的标号，完成输入后，按下回车键，即可确定输入。
可以看到，门和窗独立的两个标号消失，我们新输入的文字编号取代了原先的标号，也就说明这是一个一体的组合门窗。
组合门窗可以由多个门窗进行组合，组合后的门窗只能进行统一编辑，无法对其中的个体进行独立编辑，多数组合门窗由一窗一门，或者两窗一门组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绘制步骤
打开“最终室内平面效果图”（此文件如果打不开，可以看下面的截图），看到平面图，首先应该想到先要绘制定位中心线：
步骤1、首先单击工具栏前面的
按钮来创建图层，出现图层创建面板（如下
图），再按这个按钮进行创建，单击刚创建
的图层，按F2键可以进行修改图层，如先点选图层1，再按F2键，修改为：轴线。
步骤2：首先绘制如下图所示的定位中心线（红色的定位中心线，如下图），每一个定位中心线都是用来绘制柱子或墙体的辅助线。
单击右侧工具箱中的“直线”工具，输入12000，利用这条线往下偏移（快捷键O），
把所有中心线都定位好。
步骤3：下面进行窗洞和门洞的开口：
开窗洞：单击“直线”命令，拾取A点，不按下鼠标，输入1519，至B点后，单击C点，
完成BC直线，用偏移命令，把BC直线偏移1600，用修剪命令把BD线段（如下左图所示），删除即完成一个1600窗洞的开口，其它依次如此，最终所有窗洞完成（如下右图所示）。
（可打开“室内平面图制作过程.dwg”文件，看过程）。
步骤4、在开门洞之前，用“修剪”命令，先把多余的中心线删除掉（如下图所示）。
步骤5：开门洞：此平面图的墙体宽为180。
既然墙体180，对半分就是90，门边我们设50，也就是大门左侧开门洞的距离至中心钱为90+50=140（如左图），依旧按照开窗洞的方法来开门洞，单击“直线”命令，拾取、偏移、修剪来完成所有门洞的开口（如右图）；
步骤6：墙体的设置：此平面图全部用180，也有设墙体为120的。
首先切换至墙体图层。
白色
单击“绘图”菜单下的“多线”命令，设置对正为无，比例为180，
要把墙体封口，要单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“墙体”把前后封口，置为当前层，先把外框拉好（如下图）。
步骤7：墙体的修改：
单击“修改”菜单下“对象”下的“多线”命令，弹出“多线编辑工具”对话框（如左图）。
另一方法是：在多线上双击即弹出“多线编辑工具”对话框。
出现（如右图）所示现象，先把两边的多线进行分解（X），然后修剪掉。
步骤8：把门放入墙体中：切换至门图层（绿色）：
门的制作（如下左图）：单击矩形（rec）（50，810）----单击圆弧（A），点取矩形上下点-----再用直线封口----复制（810一般门）分别放在其应在的位置，然后用[缩放工具（SC）---C （中心点）----R（参照值）---810---890(或650)]进行大门和卫生间门的设置，进行旋转（RO）、移动（M），最终全部门安装好（如下右图）。
步骤9：建立窗体：切换到窗体图层（绿色）
单击“格式”菜单下的“多线样式”命令，对话框单击“新建”按钮，新建“窗体”，把前后封口，上下各偏移0.5、0.3、-0.5、-0.3，然后把窗体置为当前层，单击“绘图”菜单下的“多线”命令，进行窗体的绘制，最终所有窗户安装好（如下图所示）。
步骤10：门窗的注释：
门的代号为：M 窗体代号为：C
方法：单击工具箱中的“文字”工具，在绘
图区用鼠标框选一个区域，自动出现文字格式工具栏，输入文字并调整文字大小，分别复制到所需的位置，再进行修改。
如：M0、M1等确定，最终效果如下图所示。
