家用可燃气体探测器说明书
可燃气体探测器使用说明书
功能特点● 高可靠性传感器 ● 自动复位 ● 采用微处理器控制● 故障自动检测指示 ● 探测天然气、液化石油气 ●采用工艺制造，稳定性好SMT可燃气体探测器使用说明书产品概述本产品为高稳定性可燃气体探测器（以下简称探测器），用于检测可燃气体的泄漏。
探测器选用最先进的半导体气敏元件，工作稳定，使用寿命长，安装简单。
探测器内置MCU进行中央控制处理，各功能模块直接或间接与MCU的I/O口线相连接，通过固化在MCU内部的程序来完成探测器各功能模块的正常工作，从而使探测器工作更加稳定，安全可靠。
本产品适合家庭住宅区、楼盘别墅、宾馆、公寓等存在可燃气体的场所，进行安全监测。
时间：约180S 报警指示：工作指示灯显红色闪烁故障指示：长亮，蜂鸣器长鸣报警声压：≥85dB/m 工作温度：-10℃ ～ +50℃安装方式：壁挂报警方式：联网输出/声光报警外形尺寸： 执行标准：GB15322.2-2003预热工作指示灯显黄色环境湿度：最大95％RH （无凝结现象）** 1157235mm 技术参数DC9-16V AC100-240V 90mA工作电压：或静态电流：≤ ≤30mA(低功耗型)报警电流：≤100mA≤40mA(低功耗型)额定功率：≤3W (AC 220V 供电)报警浓度：10% LEL安装与接线1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。
2. 根据燃气的轻重在合适的地方安装探测器。
探测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；探测比空气轻的气体时：安装于低于天花板0.3-1.0米，距气源半径1.5米内（详见下图)。
3.将安装螺丝固定于墙面，挂上探测器。
4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免探测器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。
可燃 有毒气体探测器SFD-600(BA)及气体报警控制器SFD-300说明书
SFD-600(BA)可燃/有毒气体探测器、SFD-300气体报警控制器注意事项一、安装、使用前应仔细阅读本说明书。
二、安装接线时应认知探测器与报警控制器每个接线端子的功能，并按照系统图接线。
三、断电后才能打开探测器外壳盖。
四、探测器和报警控制器必须安装在说明书规定的温、湿度范围内的场所。
五、出厂时，壁挂式报警控制器引出的三线插头已自带接地引脚，安装前必须确认与之连接的三线插座有保护接地。
出厂时，盘装式报警控制器未带三线插头，安装时为确保报警装置安全接地，应将所有连接报警控制器的电缆金属屏蔽层，都在报警控制器的星形接地点处可靠接地。
探测器内、外各有一个接地点，应使之安全接地，以防受到现场射频的干扰。
如探测器、报警控制器两侧不是使用同一保护接地，那么，探测器与报警控制器只可选择其中一侧接地，两侧同时接地产生的地线电位差，会形成地环路干扰，导致报警装置误报警。
六、探测器和报警控制器之间的连接电缆，必须依据本说明书相关条款选择使用，在野外铺设一定要穿金属套管并埋地。
七、定期检验、标定气体报警装置，以确保其有良好的检测线性。
八、如对本说明书提示的安全注意事项发生疑问，可咨询相关专业部门或联系本公司。
如发现本说明书中未提及的安全信息，或有必须添加与纠正的内容，请直接与本公司联系，我们真诚地接受任何诚恳的批评与指正。
重要提示安装在高度危险场所的可燃、有毒气体报警装置，是为了预防爆炸、起火、中毒等事故的发生，使用者必须了解可能导致重大安全生产事故的危险隐患，由于不正确的安装、操作、维护报警装置所造成的安全事故，使用者后果自负。
电子产品在使用过程中，存在发生故障的可能。
安装了气体报警装置的场所，也不能保证绝对的安全，用户应该清楚其作用只是增加了一道安全防线，需要大家进一步加强安全意识，杜绝安全隐患。
目录第1部分简介 (1)1、公司简介 (1)2、产品概述和设计、制造、检定遵照的国家标准 (2)2、1产品概述 (2)2、2可燃、有毒气体报警装置符合的现行国家标准 (2)3、技术参数 (2)3、1主要元器件 (2)3、2主要技术指标 (2)4、部件结构 (3)4、1整机组成 (3)4、2报警控制器部件 (5)4、3探测器部件 (6)第2部分安装说明 (8)1、安装选点 (8)1、1报警控制器的安装 (8)1、2探测器的安装 (8)2、电缆线选择与布线要求 (9)3、控制器和探测器安装固定 (9)3、1报警控制器安装 (9)3、2探测器安装 (9)4、报警控制器、DCS、PLC等工控系统与探测器连线 (10)4、1报警控制器与探测器接线示意图 (10)4、2探测器与DCS、PLC等工控系统连接示意图 (10)4、3报警控制器开关量输出与警灯、防爆风扇等外接设备的连接 (11)4、4报警控制器输出的4~20mA标准信号输出与DCS或PLC系统连接 (12)4、5报警控制器的总线信号（RS485或CAN）输出与消防控制主机、DCS或PLC等系统连接 (13)4、6报警控制器与SFD-900备用电源连接 (13)第3部分操作介绍及产品维护 (13)1、显示界面介绍 (13)1、1延时界面 (13)1、2测量状态界面 (14)1、3操作界面 (14)2、菜单内容说明 (15)2、1设置功能的子菜单 (15)2、2校准功能的子菜单 (15)2、3查询功能的子菜单 (15)2、4其它功能的子菜单 (16)3、操作方法 (16)4、产品维护 (18)4、1探测器的寿命及注意事项 (18)4、2日常故障检修 (18)5、SFD-300气体报警控制器端子接线示意图 (20)6、SFD可燃、有毒气体报警装置系统接线图 (21)第1部分简介1、公司简介深圳市索福达电子有限公司的前身是深圳市索富光纤通信设备有限公司的工业安全产品设备部，2003年公司经改制后成为独立法人，厂址位于深圳科技园中区。
可燃气体检测仪操作规程
可燃气体检测仪操作规程
《可燃气体检测仪操作规程》
一、使用检测仪前的准备工作
1. 检查检测仪是否完好，包括外观是否损坏、电池是否充足等。
2. 熟悉检测仪的操作方法和功能。
3. 确认检测仪可以正常工作，包括校准和调零等必要步骤。
二、使用检测仪的步骤
1. 打开检测仪的电源。
2. 确认传感器是否处于正常工作状态。
3. 将检测仪靠近待检气体源并按下检测按钮。
4. 等待检测仪显示结果，并根据结果进行相应的处理。
三、注意事项
1. 在使用检测仪时，需保持仪器干燥，防止受潮。
2. 避免在有强烈振动或电磁干扰的环境中使用检测仪。
3. 在使用检测仪时，需注意安全防护，避免直接接触有害气体。
四、使用后的操作
1. 关闭检测仪的电源，并清洁仪器表面。
2. 检查并清理传感器，确保下次使用时仪器可以正常工作。
3. 将检测仪存放在干燥通风的地方，避免日晒或高温等影响。
通过以上操作规程的执行，可以保证可燃气体检测仪在实际工作中可以准确、稳定的检测出目标气体的浓度，从而保障工作环境的安全。
安可信气体aec2361使用说明书
独立式可燃气体探测器AEC2361使用说明书目录重要提示......................................................错误!未定义书签。
1. 概述..................................................错误!未定义书签。
2. 执行标准..................................................错误!未定义书签。
3. 主要技术指标..............................................错误!未定义书签。
4. 功能说明..................................................错误!未定义书签。
5. 安装说明..................................................错误!未定义书签。
6. 使用说明..................................................错误!未定义书签。
7. 常用输出方式与联动设备对照表..............................错误!未定义书签。
8. 定货注意事项..............................................错误!未定义书签。
9. 维护及保养................................................错误!未定义书签。
10. 故障及处理..............................................错误!未定义书签。
11. 安全用气常识............................................错误!未定义书签。
12. 燃气泄漏的主要原因......................................错误!未定义书签。
永康可燃气体探测器说明书
永康可燃气体探测器说明书一、产品说明家庭独立式或联网燃气报警器，采用（美国）进口催化燃烧式家庭燃气语音型传感器，完美解决误报警、乱报警，提高家庭独立式燃气报警器的使用寿命。
本产品设计遵循的标准为GB15322.2-2003和CJ3057-1996《家用燃气泄漏报警器》的标准要求。
家用燃气泄漏报警器适用于煤气、天然气、石油液化气等可燃气体存在的场所，对由于气体泄漏发生的燃烧等事故可以进行检测及报警。
该产品具有高灵敏度、高稳定性、种类全、体积小等特点。
其联动型也可输出触点控制信号，联动电磁阀,机械手,排气扇等设备动作，能把燃气泄漏在早期发现并告诉用户处理，同时自身的控制系统也可以把燃气切断，打开排气扇,防止严重的事件发生。
1．主要参数检测气体：天然气、液化气、城市煤气（H2）工作电压：220VAC或110VAC、12VDC-24VDC工作温度：-10℃ - +50℃工作环境：湿度≤97%RH联动功能：可装备联动排气扇、机械手、电磁阀联网方式：有线联网功能：（NO、NC）无线联网方式：315MHZ/433MHZ(2262 OR 1527)产品规格：重量：245g 外观尺寸：108*53*150mm彩盒尺寸：120*72*42mm2．基本功能燃气泄漏探测器一般应用于家庭和单位使用人工煤气、天然气和液化石油气设备的防范报警。
对现场发生的燃气泄漏情况及时报警，并对外发出报警信号，同时自动启动排风设备，自动关闭燃气管道阀门，保障您的生命和财产的安全。
a. 新增传感器漂移自动补偿功能 ,防止了误报和漏报。
b. 报警器故障提示功能,传感器损坏自动提示，以便用户更换和维修,防止了不报警的危险。
c. 可以带排气扇，机械手，电磁阀，当发生报警时能自动关阀机械手，电磁阀，打开排气扇等。
使得完全可以实现24小时报警处理功能，更好的保护用户的生命和财产的安全。
二、安装说明1．安装位置a. 报警器安装位置：距离气源半径1.5米范围内，通风良好处：b. 煤气、天然气——比空气轻，漂浮在高处，无线燃气探测器应安装于气源的上部。
可燃气体探测器 说明书

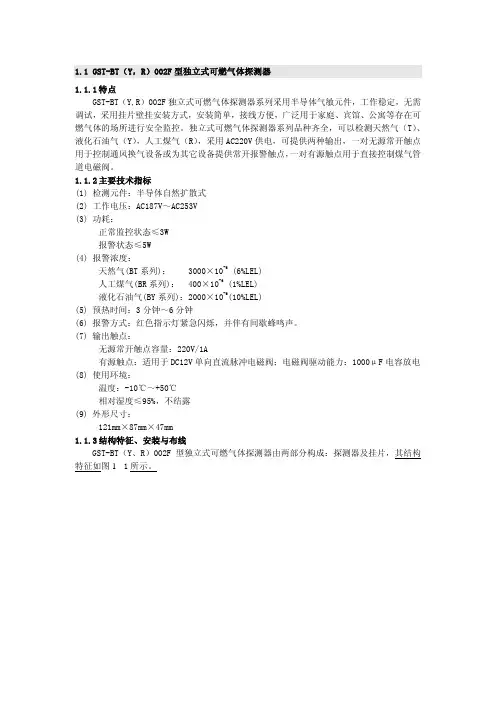

1.1GST-BT（Y，R）002F型独立式可燃气体探测器1.1.1特点GST-BT（Y,R）002F独立式可燃气体探测器系列采用半导体气敏元件，工作稳定，无需调试，采用挂片壁挂安装方式，安装简单，接线方便，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。
独立式可燃气体探测器系列品种齐全，可以检测天然气（T）、液化石油气（Y），人工煤气（R），采用AC220V供电，可提供两种输出，一对无源常开触点用于控制通风换气设备或为其它设备提供常开报警触点，一对有源触点用于直接控制煤气管道电磁阀。
1.1.2主要技术指标(1)检测元件：半导体自然扩散式(2)工作电压：AC187V～AC253V(3)功耗：正常监控状态≤3W报警状态≤5W(4)报警浓度：天然气(BT系列)： 3000×10-6 (6%LEL)人工煤气(BR系列)： 400×10-6 (1%LEL)液化石油气(BY系列)：2000×10-6(10%LEL)(5)预热时间：3分钟～6分钟(6)报警方式：红色指示灯紧急闪烁，并伴有间歇蜂鸣声。
(7)输出触点：无源常开触点容量：220V/1A有源触点：适用于DC12V单向直流脉冲电磁阀；电磁阀驱动能力：1000μF电容放电 (8)使用环境：温度：-10℃～+50℃相对湿度≤95%，不结露(9)外形尺寸：121mm×87mm×47mm1.1.3结构特征、安装与布线GST-BT（Y、R）002F型独立式可燃气体探测器由两部分构成：探测器及挂片，其结构特征如图1- 1所示。
图1- 1安装方法：首先根据安装使用说明书的要求确定安装位置，将金属挂片固定在合适的位置上，然后将接线端子盖打开，根据安装使用说明书的要求将线接到相应的端子上，随后盖上接线端子盖，最后将探测器背面边缘的凹槽对准金属挂板的固定钩，向下压入固定。
同时将探测器AC220V电源输入插头插到AC220V电源插座上。
可燃气体检测探头使用说明书
PICKETER-Ex智能型可燃气体检测探头目录.重要提示 (1).产品简介 (1).技术指标 (2).工作原理 (4)工作方框图 (5).结构说明 (6).探头安装 (7).探头连线 (8)探头与二次仪表的连接 (9)探头与DCS控制系统的连接 (10).探头使用 (11).标校设备 (12).探头标校 (13).输出信号标校及参数设定 (15).关联设备 (20).传感器的更换 (21).探头变送器电路板的更换 (22).传感器原理 (23).一般故障排除 (24).注意事项 (25).产品证书 (26).产品配套 (27).跟踪服务卡 (29)重要提示－为了更好地发挥本探测器（以下按习惯称为检测探头）保障安全的作用，用户使用前请仔细阅读本说明书，以防止因误操作而造成不必要的损失！如有疑问，请与本公司联系。
产品简介－PICKETER-Ex智能型可燃气体检测探头，是固定式连续检测空气中存在的可燃气体浓度的安全检测仪表。
－PICKETER-Ex智能型可燃气体检测探头，采用催化燃烧式传感器，结合本公司开发的具有零点漂移补偿、程序控制信号输出、磁棒遥控调校等功能的智能电路，使得该产品具有技术领先、检测可靠、日常维护工作简单等特点。
－PICKETER-Ex智能型可燃气体检测探头，吸收了国外同类先进产品结构设计之优点，采用了独特的隔爆结构，使繁琐的探头维护及标校工作，变得简单易行。
－PICKETER-Ex智能型可燃气体检测探头，广泛应用于石化、冶金、化工、电力、天然气、环保、市政及其它需要检测可燃气体的场所。
技术指标检测对象：空气中的可燃气体检测范围（量程）：0～100%LEL检测方法：自然扩散工作方式：固定式连续工作传感器性质：催化燃烧方式输出信号性质：4mA～20mA恒流输出（负载电阻小于500Ω）工作电压：外部提供+15V～+24V直流电源工作电流：动态电流小于100mA工作环境湿度：≤95%RH工作环境温度：-40℃～+70℃显示方式：直接显示空气中可燃气体爆炸下限百分比浓度值－%LEL（采用液晶显示，并具有背光源）最小显示值：1%LEL基本误差：≤±3%（）响应时间：≤20秒传感器寿命：一般大于2年（探头工作环境恶劣，将缩短传感器的使用寿命）连线方法：可直接与G1/2″外螺纹防爆软管相连或采用简便方法相连连线电缆：三芯带护套电缆（建议选用屏蔽电缆）连线距离：与二次仪表相连距离可达到1000米（单根总线径≥）接点输出：具有直流干接点常开信号输出，容量为DC +24V 1A安装要求：探头自备安装板，只需用户提供一根直径40mm～50mm的固定柱子防爆形式：隔爆型防爆等级：ExdⅡCT6防爆合格证：CE041396计量许可证：京制00000344外形尺寸：厚123 mm×宽133 mm×高120mm （不包括传感器）探头重量：4Kg工作原理－当检测探头周围空气中存在的可燃气体扩散到传感器气室时，气室中两只传感元件上的催化剂使可燃气体进行无焰燃烧，产生热量。
可燃气体检测仪使用说明
气体编号
附注
附件的操作说明卡上记载有气体编号和检测对象气体。请参照。
8
使用方法
3. 3、使用方法(续)
零位调整 按［AIRADJ.］约 3 秒种，蜂鸣器“哔、哔哔”鸣叫，可进行零位调整。此时如 果蜂鸣器发出“哔、哔哔哔哔”鸣叫，则是告知无法进行零位调整。由于可能存 在某些气体，所以请在洁净空气中进行零位调整。机器长时间未使用或周围环境 造成传感器不稳定时，气体浓度数值会闪烁。闪烁时，必须进行零位调整，然后 才能使用。否则无法正确进行测量。
1m 气体导管
№
名称
1 气体导管
2 接口
3 排放过滤器(DF-4)
4 吸管(AT-3A)
便携盒
功能 将气体导向气体检测器。(1m) 连接至气体检测器。 防止水、灰尘进入气体检测器内部。 可安装过滤片(FE-2)。 气体吸口。
№
名称
1 背带安装金属配件
2 导管Hale Waihona Puke 定部3 拉链4 背面袋
功能 安装附带的背带。 安装吸管。 用于取出主体或更换电池。 装导管或附带过滤器。
约按 3 秒
闪烁
约按 3 秒
零位调整结束
范围
在气体浓度画面时，按［POWER］，可切换条形图的范围。电源 ON 时，为 AUTO。
按 AUTO→H 范围→L 范围→AUTO 的顺序切换。
按
按
<AUTO 范围> 检测气体时在数字的数值增加的同时条线图的条也随之增加条线图在超过满量程时会 自动从 L 范围切换到 H 范围.条线图的刻度会变、还有气体浓度下降时会自动的回复到 L 范围.
报警灯闪烁
附注
气体浓度画面中长按［BZ.STOP］，报警点显示约 3 秒，可确认设 定的报警点。
