电网监控与调度自动化第三章远方终端
电网监控与调度自动化第三章远方终端
模/数转换
Ux 比较器+ -
D/A SAR
Uref
数 字 量 输 出
时序及控制逻辑
逼近寄存器SAR D/A转器
比较器
时序和控制逻 辑电路
电压——频率变换型A/D变换
总线
电压
计数
形成
VFC
器
CPU
产生的脉冲频率正比于输入电压的大小 工作稳定，线性度高、电路简单 抗干扰能力强 采样电路的速度是有一定限制
同步传输方式
• 查询方式 • 中断方式 • 直接存储器存取方式
开关量输出电路
输出电路
隔离电路
输出 信号
。。。
输出电路
隔离电路
输出电路
隔离电路
输出 信号
。。。
输出电路
隔离电路
锁 存 器
。。。。。
驱 动 控 制
逻辑
锁 存 器
。。。。。
控制
CPU
计 算 机 总 线
地址译码
模拟量输入 基于逐次逼近型A/D转换的模拟量输入电路
•多路开关MPX 多路模拟电子开关
MPX有多个信号输入 端以及一个信号输出 端，它根据给定的地 址选择信号，将多个 输入信号中与地址信 号相对应的一路输入 作为输出信号。
交流采样原理：
在一个交流信号周 期T内，对输入信号采 样N次，两次采样之间 的时间间隔 Ts=T/N。
采样定理： 完整表达输入信号 的充要条件：
第一节 远方终端的功能 2．遥信（Tele-indication、Tele-signalization） ➢ 断路器、隔离器的位置状态； ➢ 继电保护和自动装置的动作状态； ➢ 发电机组、远方设备的停/投状态； ➢ 事件顺序记录 （SOE）。
电网监控与调度自动化 复习思考题
电网监控与调度自动化中国电力出版社《电网监控与调度自动化》复习思考题1填填充充题题1-01、配电自动化系统的通信网络，是一个典型的数据通信系统，目前，它基本上由数据终端设备（DTE）、数据传输设备（DCE）和数据传输信道等三部分组成。
1-02、光纤通信是以光波作为信息载体，以光导纤维作为传输介质的通信手段。
1-03、高频通道主要由高频阻波器、耦合滤波器和结合滤波器组成。
1-04、在微机远动装置中，为了准确地测量有功功率和无功功率，交流采样的关键在于采集的电压信号和电流信号的同时性。
1-05、在远方抄表系统中，根据转缓原理，电子式电能表可分为热电转换型电能表、模拟乘法器型电能表以及数字乘法器型电能表等三大类型。
1-06、在对配电网络进行拓扑时，需要利用负荷之间的相互关系进行各种负荷变换。
目前在馈线自动化系统中，比较常见的两种负荷变换方法是点弧变换和弧点变换。
1-07、配电自动化的管理子过程一般可分为信息管理、可靠性管理、经济性管理、电压管理和负荷管理等五个部分。
1-08、目前，配电站的远动装置（RTU）都必须具有遥测、遥控、遥信和遥调等四种综合管理的能力。
1-09、目前有三种典型的配电自动化开关设备的相互配合所构成的馈线自动化的模式，即重合器和重合器配合模式、重合器和电压-时间型分段器配合模式以及重合器和过流脉冲计数型分段器配合模式。
1-10、远程自动抄表电能计费系统主要包括具有自动抄表功能的电能表、抄表集中器、抄表交换机和中央信息处理机等四个重要组成部分。
1-11、电力负荷控制系统由负荷控制中心和负荷控制终端两部分组成。
1-12、配电自动化的地理信息系统是由硬件、软件和数据构成的有机结合体。
1-13、配电自动化的计算机网络由计算机硬件系统和软件系统组成，它的作用在于解决配电自动化各子系统之间以及内部各功能模块之间资源的共享问题。
1-14、在微机远动装置中，采集电量通常的方法是采用脉冲电能表测量电量信息，但这种方式存在丢脉冲问题以及电磁干扰问题。
电网监控与调度自动化
•
• • • • • •
信息集中处理系统
调度中心
发电厂
变电所
发电厂
变电所 变电所
信息集中处理系统 信息采集和命令执行子系统 信息传输子系统 信息的收集、处理和控制子系统 人机联系子系统
电力系统自动化系统基本构成 信息就地处理系统---局部、事后 信息集中处理系统---全局、预想、 事后处理
电力系统自动化系统基本构成 保证电力系统在进入电力市场时代后安全、 优质、经济运行的支柱。 继电保护 安全自动装置 安全稳定控制系统 电网调度自动化系统 电力专用通信网系统 电力市场技术支持系统
教学方法 电力系统各种状态、现象、需求 电力系统自动化系统基本构成（就地、集中） 解决问题的基本方法 某些问题的提出 学习方法 广泛阅读各种有关电力系统自动化书籍、各种 资料 小组讨论
第一章 概 述
电网监控与调度自动化要求 保证供电电能质量 保证系统较高的安全水平 提高系统运行经济性 提供强有力的事故处理措施
电力系统运行状态
正常→警戒状态 系统崩溃→恢复 紧急→系统崩溃 紧急→警戒状态 警戒→紧急状态 警戒→正常状态 正常运行状态 负荷变动 机组启动 未及时采取措施 告警 严重干扰 静、动态稳定分析 功率平衡 单向调节累积 黑启动 系统失稳 紧急控制 调节发电机功率 短路、机组停机 频率、电压在允许 安全储备减少 恢复供电 系统解列 事故预案 参数越限 调整负荷 范围内 运行参数临界 系统并列 切发电机 改变运行方式 电压越限 设备不过负荷 抗干扰能力下降 切除负荷 频率越限 足够的安全储备 维持子系统控制 设备过负荷 经济运行 维持区域供电
电力系统分层控制
调 度 令
信 息
电力系统自动化系统基本构成 信息就地处理系统 就地、分散配置控制、保护 信息集中处理系统 信息采集、通信、远方控制

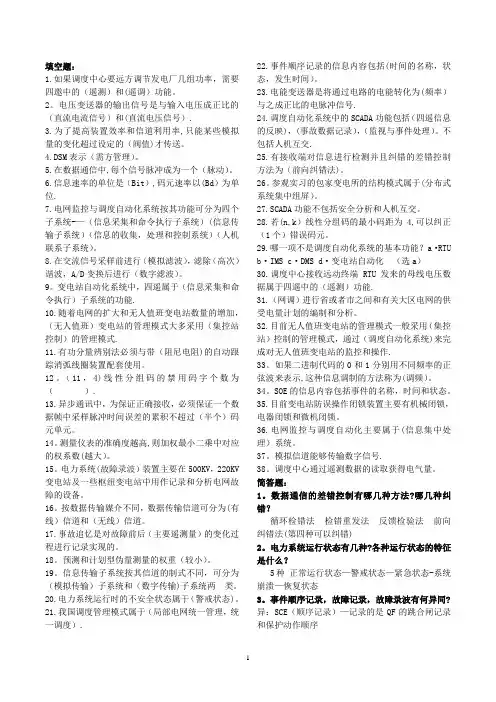

电网监控与调度自动化部分题目与答案
填空题：1.如果调度中心要远方调节发电厂几组功率，需要四邀中的（遥测）和(遥调）功能。
2。
电压变送器的输出信号是与输入电压成正比的（直流电流信号）和(直流电压信号）.3.为了提高装置效率和信道利用率,只能某些模拟量的变化超过设定的（阀值)才传送。
4.DSM表示（需方管理）。
5.在数据通信中,每个信号脉冲成为一个（脉动）。
6.信息速率的单位是（Bit）,码元速率以(Bd）为单位.7.电网监控与调度自动化系统按其功能可分为四个子系统-—（信息采集和命令执行子系统）(信息传输子系统）（信息的收集，处理和控制系统）（人机联系子系统）。
8.在交流信号采样前进行（模拟滤波），滤除（高次）谐波，A/D变换后进行（数字滤波）。
9。
变电站自动化系统中，四遥属于（信息采集和命令执行）子系统的功能.10.随着电网的扩大和无人值班变电站数量的增加，（无人值班）变电站的管理模式大多采用（集控站控制）的管理模式.11.有功分量辨别法必须与带（阻尼电阻)的自动跟踪消弧线圈装置配套使用。
12。
（11，4)线性分组码的禁用码字个数为（）.13.异步通讯中，为保证正确接收，必须保证一个数据帧中采样脉冲时间误差的累积不超过（半个）码元单元。
14。
测量仪表的准确度越高,则加权最小二乘中对应的权系数(越大）。
15。
电力系统(故障录波）装置主要在500KV，220KV 变电站及一些枢纽变电站中用作记录和分析电网故障的设备。
16。
按数据传输媒介不同，数据传输信道可分为(有线）信道和（无线）信道。
17.事故追忆是对故障前后（主要遥测量）的变化过程进行记录实现的。
18。
预测和计划型伪量测量的权重（较小）。
19。
信息传输子系统按其信道的制式不同，可分为（模拟传输）子系统和（数字传输)子系统两类。
20.电力系统运行时的不安全状态属于（警戒状态)。
21.我国调度管理模式属于（局部电网统一管理，统一调度）. 22.事件顺序记录的信息内容包括(时间的名称，状态，发生时间）。
电网监控与调度自动化字母缩写
RTU 远方终端Remote Terminal UnitFTV 馈线终端Feeder Terminal UnitTTV 数据终端（配电变压器远方终端）Transformer Terminal UnitDTV 开闭所远方终端Distribution Terminal UnitSCADA 数据采集与监视控制Supervisory Control And Data Acquisition EMS 能量管理系统Energy Management SystemTMS 交易管理系统Trade Management SystemTMR 电能量计量系统Tele Meter Reading SystemSBS 结算系统Settlement & Billing SystemCMS 合同管理系统Contract Management SystemBPS 报价处理系统Bidding Process SystemMAF 市场分析与预测系统Market Analysis & Forecast SystemTIS 交易信息系统Trade Information SystemBSS 报价辅助决策系统Bidding Support SystemAGC 自动发电控制Automatic Generation ControlDMS 配电网管理系统Distribution Management SystemDA 配电自动化Distribution Automation(DAS)GIS 地理信息系统Geographic Information SystemDSM 需方用电管理Demand Side ManagementEDC 经济调度控制Economic Dispatching ControlSE 电力系统状态估计State EstirnatorSA 安全分析Security AnalysisDA 数据采集Data AcquisitionCA 数据预处理及报警Calculation & AlarmSOE 时间顺序记录Sequence Of EventsALB 事故追忆Accident Look backPDR 扰动后追忆（事故追忆）Post Dsturbance ReviewMI 模拟盘接口Mimic board InterfaceNT 网络拓扑Network TopologyMU 合并单元Merging UnitCP 计数脉冲Counter PulseSS 智能变电站Smart SubstationGPS 全球定位系统Global Positioning SystemFA 馈线自动化Feeder AutomationAM 自动制图Automated MappingFM 设备管理Facilities ManagementDWM 配电工作管理系统Distribution Work ManagementDPAS 配电网分析软件Distribution Power Application Software PSA 电力应用软件Power Application SoftwareRMV 环网柜Ring Main UnitFDIR 故障隔离和供电恢复Fault Detection Isolation RecoveryCBE 返送校核Check Back before ExecuteDE 直接执行Direct ExecuteMC 多路控制Multiple ControlsDP 派生测点Derived PointEL 事件记录Event LogCIS 用户信息系统Customer Information SystemMF 小区负荷预报Micro-area ForecastSIF 标准交换格式Standard Interchange FormatAMR 远程自动抄表Automatic Meter ReadingHHT/HHU “掌上电脑”（手持式数据终端）Hand Held Terminal/UnitCPP 集中式脉冲处理方式Centralized Pulse ProcessingDDT 分布式直接传送方式Distributed Direct TransmissionPLC 电力线载波通信Power Ling CarrierTLC 输电线载波通信Transmission Ling CarrierDLC 配电线载波通信Distribution Ling CarrierPMOS 电力市场运营系统Power Market Operation SystemWAMS 广域测量系统Wide Area Measurement SystemDTS 调度员培训模拟系统Dispatcher Training SimulatorACE 区域控制误差Area Control ErrorCIS 组件接口规范Component Interface SpecificationCIM 公用信息模型Common Information ModelVHF 甚高频Very High FrequencyUHF 特高频Ultra High FrequencyFDM 频分复用Frequency Division MultiplexTDM 时分复用Time Division MultiplexCDM 码分复用Code Division MultiplexISO 国际标准化组织International Standard OrganizationHDLC 高层数据链路控制Higher Level Date Link ControlCSMA 载波侦听多重访问Carrier Sense Multiple AccessLAN 局域网Local Area NetworkLON 本地操作网络Local Operation NetworkOSI/RM 开放系统互连参考模型Open System Interconnection Reference Model。
调控一体化下电网监控员远方操作风险探讨
调控一体化下电网监控员远方操作风险探讨摘要：电网调控一体化是智能电网发展的重要项目之一，实现了调度、监控、信息的高度集中，有效保障电网安全可靠稳定运行。
但同时也带来了另一个问题，各类专业各个业务的大量告警信息反而干扰了调度、运行人员。
因此，为了提升电网监控质量，提高电网调控能力，保证电网安全稳定运行，迫切需要对监控告警信息优化处理进行研究。
本文首先分析了基于调控一体化技术的智能电网的主要特征，然后探讨了调控一体化电网监控业务存在的问题，并提出了电网监控告警信息智能处理方案，力求提升电网监控质量，提高电网调控能力，保证电网安全稳定运行。
关键词：电网监控；远方操作；风险；防范措施一、引言“三集五大”建设体系下，调度实行调控一体化的“大运行”模式，依托电网调度设备监控技术，兼顾设备集中于设备运维模式的适应性，按照变电站整站集中监控的原则，在各级调控中心实现电网调度运行与输变电设备集中监控的集约融合。
远方操作仅涉及单一断路器的分合闸指令，操作行为较为简单，但是由于调度运行与设备运行业务的集约融合使电网监控员远方操作范围急剧扩大、操作环境复杂多变，我们有必要对调控一体化后的断路器的远方操作风险加以关注、梳理与防范，有效杜绝监控员误操作事故。
二、“三集五大”体系建设下远方操作存在安全风险1.电网监控员业务范围扩大，对电网系统和设备不熟悉，岗位适应能力降低。
三集五大体系建设下，地区电网监控员管辖电网范围延伸到地区各县，变电站数量成倍增加。
本人所在的监控班就承担着十堰地区7座220千伏变电站、38座110千伏变电站和城区一座10千伏开关站的集中监控任务。
目前，该地区郧县、房县、郧西、竹山、竹溪、丹江等六县设备调管权也正逐步移交市公司，造成DF8003E调度监控系统内变电站数量众多、设备繁杂、布局紧密。
部分监控人员不能快速适应，对地区电网的系统接线方式不尽了解，如果涉及几个变电站同时操作，一旦发生误操作，社会负面影响力更大。
浅析配网自动化中远方终端的安装与调试
浅析配网自动化中远方终端的安装与调试发表时间：2018-08-20T15:30:28.797Z 来源：《基层建设》2018年第21期作者：林涛李强[导读] 摘要：配网自动化系统主要包括主站、子站以及远方终端几大部分，这其中的远方终端是通过对配网运行数据的采集与分析，明确并处理配网中存在的故障，是保证配网自动化高效运行的基础设施。
国网冀北电力有限公司唐山供电公司河北唐山 063000 摘要：配网自动化系统主要包括主站、子站以及远方终端几大部分，这其中的远方终端是通过对配网运行数据的采集与分析，明确并处理配网中存在的故障，是保证配网自动化高效运行的基础设施。
传统意义上的配网智能系统的远方终端主要起到采集、上传数据以及下达命令等功能。
关键词：配网自动化；远方终端；安装；调试；分析1导言配网自动化系统主要包括主站系统、子站系统和远方终端这三部分，而配网自动化远方终端技术对于数据的采集和控制起到了很大的作用，并能够对配网故障进行分析和处理本文主要介绍了配网自动化中远方终端的关键技术，包括对其的安装和调试。
2配网自动化远方终端安装的技术要求配网自动化系统是一个较复杂的系统，在这个系统中，拥有很多的设备，它对配网自动化终端的要求也很多，主要包括以下几个方面：一是要求可靠性要高配网自动化的远方终端是否可靠，直接决定了故障的快速反馈、隔离是否能顺利进行为了保证其可靠性，在安装时，需要保证设备的电磁性能要好，数据采集的精度要高，通信的稳定性也要高。
二是要保证实时性高安装的终端系统要能够保证一些数据能够优先传送，在第一时间能够送达主站。
三是要保证安全性高这里的安全性是指安装的设备安全性以及数据的安全性，比如，在断电的情况下，能够保证备用设备正常的工作，在通信通道发生故障时，备用的通信通道可以正常的工作运行。
四是要保证操作方法简单尤其是维护和调试的方式要灵活一些，这样就能够实现远方操作、数据的维护以及参数设置等方面的调试工作。
RTU 远动终端
（2）RAM：随机存储器，用于各种数据的暂存。 （3）模入模出：模拟量输入通道和输出通道，通过接口电路与
总线相连。 （4）开入开出：开关量的输入、输出通道。 （5）Modem：RTU数据按通信规约编码后，通过Modem送上
核心组成部分： 运算放大器 权电阻网络
中断服务：执如有中断请求，则立 刻挂起巡查的任务，并进入相应的 中断服务程序处理。例如：“接收 满”、“发送空”等中断信息。注 意：中断本身有优先级区别，高级 别的任务可以中断低级别任务。
巡查任务：根据程序约定，一般是 定时处理的一些非关键任务，如显 示、自检等。
第二节 模拟量输入输出通道 典型结构框图-模拟量输入通道（直流采样）
1. 滤波及信号处理
电力系统运行参数u、i经过PT、CT输出后，经变送器转变为 0－5V或4－20mA的直流模拟信号，通过滤波环节接入后续环节 作用：消除干扰，提高信噪比，有些情况下还进行电平转换， 同时还可起到浪涌电压保护，防止浪涌电压进入通道内部损坏各 种芯片元件。 方法：采用一级或二级硬件RC低通滤波器。 分类：
人机交互软件：处理键盘、屏显以 及打印等操作。
其他功能软件：如事件顺序记录、 事故追忆、自检及调试等功能。
2. RTU的软件结构
开始
初始化
开中断
执行巡查 任务
中中
中
断断
断
服服
服
务 务 …… 务
程程
程
序序
序
12
N
RTU软件主程序框图
初始化：加电开机，先使各外设接 口和公用RAM初始化。
开中断：对于实时性要求较高的任 务，如发送、接收、开关动作等， 都利用中断方式使其运行最快。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•多路开关MPX
多路模拟电子开关
MPX有多个信号输入 端以及一个信号输出 端，它根据给定的地 址选择信号，将多个
输入信号中与地址信
号相对应的一路输入
作为输出信号。
交流采样原理：
在一个交流信号周 期T内，对输入信号采 样N次，两次采样之间 的时间间隔 Ts=T/N。 采样定理： 完整表达输入信号 的充要条件：
远动终端RTU
“四遥”功能
1 遥测：远程测量。采集并传送运行参数，包括各种 电气量和负荷潮流等。
2 遥信：远程信号。采集并传送各种保护和开关量信 息。 3 遥控：远程控制。接受并执行遥控命令，主要是分 合闸。 4 遥调：远程调节。接受并执行遥调命令，调节发电 机输出功率，变压器分接头等。
1．遥测（Tele-measurement）
第三节 遥测信息采集 模拟量、数字量、脉冲量三大类 一、 模拟量信息采集与遥测
•中间变换器TV、TA TV:输入电网母线电压互感器二次侧电压（0～ 100V），把该电压变换为微机装置能够接受的成正 比峰值为0～5V的交流电压，并实现交流电网与微 机装置的电气隔离。 TA：输入电网设备的电流互感器二次侧电流 （0～5A），将该电流信号变换成较小的电流后使 之在电阻R上形成峰值为0～5V的交流电压信号 ，并 实现交流电网与微机装置的电气隔离。
度中心发往所在发电厂或变电站的控制和调节
命令。
安装于馈线上的远方终端称为FTU。
安装于配电变压器上的远方终端称为TTU。
运动终端RTU（Remote Terminal Unit）
运动终端RTU（Remote Terminal Unit） 电网监视和控制系统中安装在变电站的一 种运动装置，简称RTU。 RTU采集所在变电站表征运行状态的模拟 量和状态量，监视并向调度中心传送这些模 拟量和状态量，执行调度中心发往变电站的 控制和调节命令。
第三章 远方终端
远方终端的功能
远方终端的硬件与软件
遥测信号采样路
遥信信息采样原理
遥控输入与输出
遥调输入与输出
数据如何而来?
运方终端（Remote Terminal Unit）功能
运方终端RTU采集所在发电厂或变电站表征
电力系统运行状态的模拟量和状态量，监视并
向调度中心传送这些模拟量和状态量，执行调
地址译码电路
A B C E1 E2 E3 Y7 74HC138 Vcc Y0 Y1 Y2 Y3 Y4 Y5 Y6 GND
74HC138的真值表
输入 E3 1 1 1 1 1 1 1 1 使能 E2 0 0 0 0 0 0 0 0 E1 0 0 0 0 0 0 0 0 C 0 0 0 0 1 1 1 1 片选 B 0 0 1 1 0 0 1 1 Y0 A 0 1 0 1 0 1 0 1 0 1 1 1 1 1 1 1 Y1 1 0 1 1 1 1 1 1 Y2 1 1 0 1 1 1 1 1 输出 Y3 Y4 1 1 1 0 1 1 1 1 1 1 1 1 0 1 1 1 Y5 1 1 1 1 1 0 1 1 Y6 1 1 1 1 1 1 0 1 Y7 1 1 1 1 1 1 1 0
第二节 硬件
远方终端硬件与软件配置
二、多CPU的RTU硬件和软件配置
总CPU：管理、协调、通信 子CPU：数据采集或执行命令
第二节 软件
远方终端硬件与软件配置
二、多CPU的RTU硬件和软件配置
三、中断与中断优先权 子单元 CPU 中断请求 响应请求，执行中断服务程序 •程序自恢复（Watch-dog）功能决定着RTU的运行状 态，必须放在最高优先级别；
远动的概念 遥测(Telemetering) 遥信(Telesignal) 遥控(Teleswitching)
基本关系:
远动=远程监控=远程(监视+控制) =远程(信号+测量)+远程(切换+整定) =遥信+遥测+遥控+遥调 远程监视=远程信号+远程测量 远程控制=远程切换+远程整定
遥调(Teleadjusting)
断路器、隔离器的位置状态；
继电保护和自动装置的动作状态；
发电机组、远方设备的停/投状态；
事件顺序记录 （SOE）。 特点：开关量，用“0”和“1”表达；无大小。 由RTU向调度中心传送。
遥测量
电力系统运行控制所需要的信息
母线电压 各线路的有功、无功功率或电流
变压器有功、无功功率、分接头档位 系统频率 发电机/电厂所发有功、无功出力 水库水位 电站/厂，线路有功电度 气象数据
输入/输出的控制方式
同步传输方式
• 查询方式 • 中断方式 • 直接存储器存取方式
开关量输出电路
输出 信号 输出电路 输出电路 。 。 。 隔离电路 隔离电路 锁 存 器 。 。 。 。 。 驱 动 控 制 计 算 输出 信号 输出电路 输出电路 。 。 。 隔离电路 隔离电路 逻辑 锁 存 器 。 。 。 。 。 控制 机 总 线 CPU
f S 2 f max
•S/H采样保持器 由于交流信号随时变化，而A/D转换需要时间，由 此得到的uk和ik会产生较大的误差。因此微机变送器 中必须使用采样保持器，使A/D转换器转换时间内输 入信号保持不变。
As
电子开关
阻抗变换器I
Ch 充电电容
MODEM 串口 外设
ROM
网络适配器
模 拟 量 输 入 输 出 回 路
接口 光电隔离 开关量输入 信号处理
开 关 量 输 光电隔离 入 输 开关量输出 出 回 电路 路
接口
/
/
开关量输入基本硬件结构
隔离 信号 输入 电路 隔离 电路 隔离 信号 输入 电路 隔离 电路 去抖电路 信号调节 去抖电路 信号调节
远方信息转发；
适合多种规约的数据远传。
第二节 硬件
远方终端硬件与软件配置
一、单CPU的RTU硬件和软件配置
单 CPU
总线 BUS
多 I/O口输入/输出
第二节
• •
远方终端硬件与软件配置
一、单CPU的RTU硬件和软件配置
软件
一个主程序：对整个系统的初始化和人机联系 多个中断服务程序：完成RTU的输人和输出功能 实时时钟中断服务程序； A/D结束中断服务程序； 字节发送空中断服务程序； 字节接收满中断服务程序等。
。 。 。
去抖电路 信号调节
三 态 门
。 。 。 。 。
驱 动 控 制 计 算
逻辑
CPU
。 。 。
去抖电路 信号调节
三 态 门
机 总 线
。 。 。 。 。
控制
地址译码
滤波去抖电路
R C 施密特触 发器
R0
低通滤波
三态门的工作原理
A E E1 三态门 E2 D0 D1 D2
数据 总线 E
双向三态门
模拟交流量：电压、电流、功率、频率；
电能计数脉冲（Counter Pulse）；
已转换成数字量的模拟量（digital Measured
Value）；
事故追忆（故障录波） 特点：随时间变化；可比较数值大小。 由RTU向调度中心传送。
第一节
远方终端的功能
2．遥信（Tele-indication、Tele-signalization）
采样保持
S A1 Ain Ch
A2
Aout
采样期间，S闭合，A1通过S向Ch充电，使输出随输入变化而变 化。此时电路处于自然采样状态。
保持期间，S断开，由于A2的高输入阻抗，使得保持电容 Ch的电 压输出保持充电时的最高值。
多路转换器
各个模拟量在多路转换开关的控制下分时地逐一经A/D转换器 转换，每次只选通一路。对多路开关的要求是断开时开路阻抗无 穷大，导通时阻抗为0，切换速度快，工作可靠。
三态门缓冲器
锁存器
Vcc D0-D7 OE GND 74LS373 G
地址有效 信号 ALE
+5V Q0-Q7
(1)OE为低电平、G为高电平时，输出端状态和输入端状 态相同，即输出跟随输入 (2)当 OE 为低电平、G电平降为低电平时（下降沿）， 输入端数据锁入内部寄存器中，内部寄存器的数据与 输出端相同。当G电位保持为低电平时，输入端数据变 化不会影响输出端状态。 (3)当 OE 为高电平时锁存器缓冲三态门封闭，即输出 端为高阻态。74LS373的输入端D0-D7与输出端Q0-Q7 隔离
第一节
远方终端的功能
4．遥调（Tele-adjusting）
改变变压器分接头的位置调电压；
分组投切补偿电容器；
改变机组有功和无功调节器整定值，增减出力； 对继电保护、自动装置整定值的设定（包括投 退）。 特点：调度中心向RTU发调整运行参数命令。
第一节
远方终端的功能
5．其他功能
电力系统统一时钟对时；
遥信量
断路器的合、分状态 事故总信号 隔离刀闸的合、分状态 各个元件保护状态 自动装置的动作状态
第一节
远方终端的功能
3．遥控（Tele-command）
断路器、隔离开关“合”或“分”命令；
整组投切补偿电容器和电抗器；
发电机组的开停等等。 特点:从调度中心向RTU发出改变运行设备状况的 命令。
无线数据终端 GPRS DTU
专门用于将串口数据转换为IP数据或将IP数据转
换为串口数据通过无线通信网络进行传送的无线终 端设备。
远动的基本概念
发电厂 发电厂 遥测 遥信 调度 中心 发电厂 发电厂 遥控 遥调 变电站 变电站
远动，就是利用远程通信技术，对远方的 变电站 运行设备进行监视和控制，以实现远程测 变电站 量、远程信号、远程控制和远程调节。
地址译码
