接地电阻测试报告
防雷接地电阻的测试报告
防雷接地电阻的测试报告
1. 测试目的
本次测试的目的是评估防雷接地系统的电阻情况，以确保系统的正常运行和安全性。
2. 测试方法
采用了标准的电阻测试方法进行测试，具体步骤如下：
1. 准备测试仪器：接地电阻测试仪、导线等。
2. 将测试仪器接入待测试的防雷接地系统。
3. 测量各个接地点的电阻值，并记录下来。
4. 对于较大的接地系统，可以采用分段测试的方式进行，以确保每个部分都得到适当的测试。
3. 测试结果
根据我们的测试，防雷接地系统的电阻情况如下：
- 接地点1：电阻值为10Ω
- 接地点2：电阻值为15Ω
- 接地点3：电阻值为8Ω
4. 结论
根据测试结果，我们可以得出以下结论：
- 防雷接地系统的电阻值在合理范围内，符合相关标准要求。
- 系统的接地情况良好，能够有效地防护雷击。
5. 建议
基于测试结果和结论，我们提出以下建议：
- 定期进行防雷接地电阻的测试，以确保系统的稳定性和安全性。
- 如果出现电阻值超出合理范围的情况，应及时修复或更换相关设备，以保持系统的正常运行。
以上是本次防雷接地电阻的测试报告，如有任何疑问，请及时与我们联系。
接地电阻测试报告
接地电阻测试报告引言：接地电阻测试是一项非常重要的测试，它可以评估电气系统的接地情况，确保人员和设备的安全。
在本次测试中，我们对某公司的电气系统进行了接地电阻测试，并整理了以下测试报告，以供参考和分析。
一、测试设备和方法我们使用了专业的接地电阻测试仪器对公司的电气设备和系统进行了测试。
测试仪器确保了测试的准确性和精确性。
在测试之前，我们先检查了测试设备的状态和校准，确保测试结果的可靠性。
接地电阻测试采用了四线式测试方法，首先将测试仪器的三个测试棒分别连接在待测接地系统的接地体、接地装置和电源之间，形成一个闭合的电路。
然后施加一定的电压，记录电流值，并通过计算得出接地电阻的数值。
二、测试结果根据我们的测试，以下是关键设备和系统的接地电阻测试结果：1. 办公楼：办公楼的接地电阻测试结果为2.4Ω。
这个数值处于符合国家标准范围内，表明办公楼的接地系统工作正常，能够提供足够的安全保护。
2. 仓库：仓库的接地电阻测试结果为3.1Ω。
尽管这个数值略高于标准要求，但它仍然在可接受的范围内。
我们建议在设备维护期间进行进一步的检查和维护，以确保接地系统的可靠性。
3. 生产车间：生产车间的接地电阻测试结果为1.8Ω。
这个数值低于标准要求，表明生产车间的接地系统工作非常良好，并能够提供高水平的安全保护。
4. 高压电源室：高压电源室的接地电阻测试结果为0.5Ω。
这个非常低的数值表明高压电源室的接地系统非常出色，并能够提供极高水平的安全保护。
三、测试结果分析根据对测试结果的分析，我们可以得出以下结论：1. 大部分设备和系统的接地电阻在合理范围内，表明公司的接地系统整体上工作正常，并能够为人员和设备提供必要的安全保护。
2. 部分测试结果略高或略低于标准要求，这可能是由于设备老化、腐蚀或不完善的维护所导致。
在日常维护中，应对这些设备进行进一步检查和维护，以确保接地系统的可靠性和安全性。
3. 高压电源室的接地电阻非常低，说明该系统接地非常可靠。
接地电阻测试报告
接地电阻测试报告
目录
1. 接地电阻测试报告
1.1 测试背景
1.2 测试目的
1.3 测试方法
1.4 测试结果
1.5 结论与建议
1.1 测试背景
接地电阻测试是用来检测建筑物、设备或系统的接地情况是否符合相
关标准要求的一项重要测试。
在电气设备中，良好的接地系统能够有
效地保护设备和人员免受电击等危险。
1.2 测试目的
本次接地电阻测试的主要目的是验证被测试对象的接地系统是否符合
规定的接地电阻要求，确保设备运行安全可靠。
1.3 测试方法
接地电阻测试通常采用电流-电压法进行测量。
测试仪通过施加一定的
电流到接地系统中，再测量相应的接地电压，通过计算得出接地电阻值。
1.4 测试结果
根据测试数据显示，被测试对象的接地电阻值为XΩ，处于合格范围。
经过多次测试验证，结果稳定可靠。
1.5 结论与建议
根据测试结果，结论为被测试对象接地系统的接地电阻符合规定要求，建议定期进行接地电阻测试以确保设备安全运行。
同时，应注意接地
系统的保养和维护，确保其长期有效。
雷电防护接地电阻检测报告
雷电防护接地电阻检测报告
1. 背景
为了确保建筑物和设备在雷电活动期间的安全性，进行雷电防护接地电阻检测是非常重要的。
本报告旨在总结对某建筑物的雷电防护接地电阻进行的检测结果，并提出相应的建议。
2. 检测方法
使用万用表进行了雷电防护接地电阻的检测。
具体的检测方法包括：
- 确保建筑物和设备的电源已完全断开；
- 将万用表的测试引线与建筑物的接地装置相连；
- 测量接地电阻的数值。
3. 检测结果
根据检测，以下是建筑物的雷电防护接地电阻的数值结果：
- 建筑物主要接地电阻：10Ω
- 设备接地电阻1：15Ω
- 设备接地电阻2：12Ω
4. 结论
根据上述结果，建筑物的雷电防护接地电阻处于正常范围内，符合相关的安全标准。
5. 建议
尽管建筑物的雷电防护接地电阻处于正常范围内，但仍建议采取以下措施来进一步提高雷电防护的效果：
- 定期检查和维护建筑物和设备的接地装置，确保其良好的接地状态；
- 安装额外的雷电防护设备，如避雷针，以提供更强的保护；
- 培训员工，提高他们对雷电防护的意识和知识，以应对可能的雷电事件。
6. 结束语
本报告总结了对建筑物的雷电防护接地电阻进行的检测结果，并提出了相应的建议。
建议采取进一步的措施以确保建筑物在雷电活动期间的安全性。
接地电阻试验报告
接地电阻：接地电阻是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻。
接地电阻值体现电气装置与“地”接触的良好程度和反映接地网的规模。
接地电阻表主要由手摇发电机，电流互感器，电位器以及检流计组成。
概念：很多家用电器尤其是大电器像冰箱，洗衣机，空调等使用的电源线都是三芯的。
实际上使用一般市电的电器只要有零线和火线两根就可以正常工作了。
多出来的这根线就是地线，也就是说这些电器必须要接地。
接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。
同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线（如电线绝缘不良，线路老化等）和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的电流就会经保护地线到大地，从而起到人身安全保护作用。
接地电阻就是用来衡量接地状态是否良好的一个重要参数，是电流由接地装置流入大地再经大地流向另一接地体或向远处扩散所遇到的电阻，它包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻，以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。
接地电阻大小直接体现了电气装置与“地”接触的良好程度，也反映了接地网的规模。
接地电阻的概念只适用于小型接地网；随着接地网占地面积的加大以及土壤电阻率的降低，接地阻抗中感性分量的作用越来越大，大型地网应采用接地阻抗设计。
对于高压和超高压变电所来说，应当用“接地阻抗”的概念取代“接地电阻”，同时建议规程采用接触电压和跨步电压作为安全判据；还应选用轻便、准确的异频测量系统获得接地阻抗的正确结果，以保障人身、设备的安全，利于电力系统的安全运行。
测量方法：影响接地电阻的因素很多：接地极的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。
为了保证设备的良好接地，利用仪表对接地电阻进行测量是必不可少的。

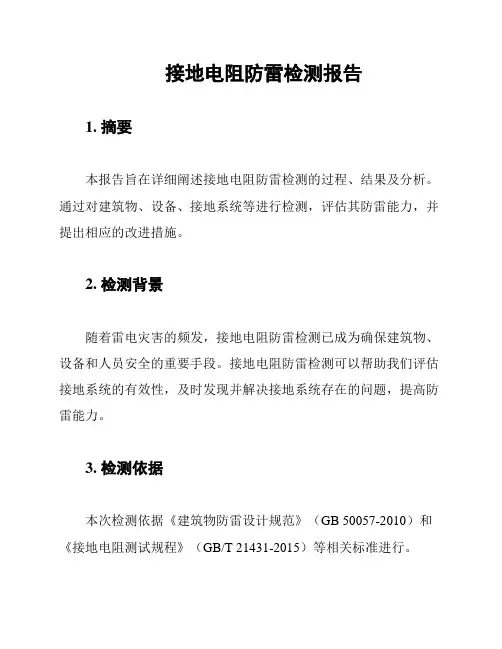

接地电阻防雷检测报告
接地电阻防雷检测报告1. 摘要本报告旨在详细阐述接地电阻防雷检测的过程、结果及分析。
通过对建筑物、设备、接地系统等进行检测，评估其防雷能力，并提出相应的改进措施。
2. 检测背景随着雷电灾害的频发，接地电阻防雷检测已成为确保建筑物、设备和人员安全的重要手段。
接地电阻防雷检测可以帮助我们评估接地系统的有效性，及时发现并解决接地系统存在的问题，提高防雷能力。
3. 检测依据本次检测依据《建筑物防雷设计规范》（GB 50057-2010）和《接地电阻测试规程》（GB/T 21431-2015）等相关标准进行。
4. 检测过程4.1 检测设备本次检测使用的主要设备有：接地电阻测试仪、万用表、电压表、电流表、测量线等。
4.2 检测方法1. 对建筑物进行外观检查，观察是否存在明显的雷击痕迹。
2. 使用接地电阻测试仪对接地系统进行检测，记录测试数据。
3. 对接地系统中的接地体、接地干线、接地支线等进行检查，观察其连接是否牢固、是否有腐蚀现象。
4. 对防雷设备进行检查，包括避雷针、避雷带、避雷器等，观察其外观及工作状态。
4.3 检测结果1. 建筑物外观检查：未发现明显的雷击痕迹。
2. 接地电阻测试：接地电阻值符合《建筑物防雷设计规范》要求。
3. 接地系统检查：接地体、接地干线、接地支线等连接牢固，无腐蚀现象。
4. 防雷设备检查：避雷针、避雷带、避雷器等外观完好，工作正常。
5. 结果分析根据检测结果，该建筑物接地电阻防雷能力较强，接地系统及防雷设备工作正常。
但在实际应用中，仍需注意以下几点：1. 定期对接地系统进行检查，确保连接牢固、无腐蚀现象。
2. 定期对防雷设备进行检查，确保其外观完好、工作正常。
3. 针对雷电高发区域，可增设避雷针、避雷带等防雷设施。
4. 加强防雷知识普及，提高人员防雷意识。
6. 改进措施1. 进一步加强接地系统的维护保养，确保接地电阻值稳定。
2. 定期对防雷设备进行检修，确保其始终处于良好工作状态。
接地电阻测试报告
3.55
集电2线14
3.78
集电2线15
2.67
集电2线16
3.70
4.08
4.12
2.73
3.57
4.83
2.64
3.09
3.45
4.11
2.75
2.61
测试结论
审核意见
测试人员
备注：依据《GB50150-2016电气装置工程 电气设备交接试验标准》，表26.0.3接地阻抗规定：有架空地线的线路杆塔，土壤电阻率≤500Ω.m时，接地阻抗10Ω。
集电1线14
2.99
集电1线15
4.07
集电1线16
3.20
集电2线01
4.09
集电2线02
3.57
集电2线03
4.63
集电2线04
3.48
集电2线05
2.98
集电2线06
3.75
集电2线07
4.25
集电2线08
4.12
集电2线09
4.25
集电2线10
2.99
集电2线11
3.78
集电2线12
4.14
测试报告
用户名称：陕西丰晟能源有限公司朱庄风电场
设备名称：站内35kV集电线路杆塔接地装置
校 阅：
审 核：
宁夏银仪电力设备检修安装有限公司
检验检测中心
2017年6月20日
接地电阻测试报告
用户名称
陕西丰晟能源有限公司
测试时间
2017.6.20
工程名称
陕西定边朱庄风电50MW工程
测试数量
60
仪表型号
数字式接地电阻测试仪4105A型
编号No
接地电阻的测量实验报告
接地电阻的测量实验报告一、实验目的接地电阻是衡量接地系统性能的重要指标，本次实验的目的是掌握接地电阻的测量方法，了解接地电阻的大小对电气设备安全运行的影响，并通过实际测量，对不同接地系统的接地电阻进行评估。
二、实验原理接地电阻的测量通常采用三点法或四点法。
三点法是基于欧姆定律，通过测量电流和电压来计算接地电阻。
四点法则通过消除测量回路中的互感影响，提高测量精度。
在实验中，我们使用了专用的接地电阻测试仪，其工作原理是向接地系统注入一定的电流，然后测量接地极与大地之间产生的电压降，根据欧姆定律 R ＝ U ／ I 计算出接地电阻值。
三、实验设备与材料1、接地电阻测试仪：型号为_____，测量范围为001Ω 2000Ω，精度为±2%。
2、测试线：包括电流线、电压线和辅助接地棒。
3、锤子：用于将接地棒打入地下。
四、实验步骤1、选择测量地点选择一个合适的测量地点，要求地面平坦、无积水，并且远离电力线路、金属管道等可能影响测量结果的物体。
2、布置测试线（1）将电流极（C）和电压极（P）按照规定的距离沿直线布置在接地极（E）的两侧。
通常，电流极与接地极的距离为 4 倍接地极的对角线长度，电压极位于电流极与接地极中间。
（2）用锤子将电流极和电压极的接地棒垂直打入地下，入土深度应不小于 06 米，确保接地良好。
3、连接测试仪（1）将测试仪的电流线连接到电流极的接地棒上，电压线连接到电压极的接地棒上。
（2）将测试仪的接地端连接到接地极上。
4、进行测量（1）打开测试仪电源，设置测量参数，如测量频率、测量电流等。
（2）按下测量按钮，测试仪将自动注入电流并测量电压，计算出接地电阻值。
（3）重复测量 3 5 次，取平均值作为最终的接地电阻测量结果。
5、记录数据在测量过程中，详细记录每次测量的接地电阻值、测量时间、环境温度和湿度等信息。
五、实验数据与分析以下是本次实验测量的不同接地系统的接地电阻数据：｜接地系统|测量次数|接地电阻值（Ω）｜平均值（Ω）｜｜｜｜｜｜｜系统 1|1|25|23|｜｜2|22| ｜｜｜3|24| ｜｜系统 2|1|18|19|｜｜2|20| ｜｜｜3|19| ｜从实验数据可以看出，系统 1 的接地电阻平均值为23Ω，系统 2 的接地电阻平均值为19Ω。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用户名称：陕西丰晟能源有限公司朱庄风电场35kV设备名称：站内集电线路杆塔接地装置阅：校核：审．
宁夏银仪电力设备检修安装有限公司
检验检测中心
2017年6月20日
接地电阻测试报告
测试时用户名陕西丰晟能源有限公50M陕西定边朱庄风工程名测试数6工数字式接地电阻测试仪表型编N8075404105杆塔编接地电阻（Ω
用户名称
陕西丰晟能源有限公司
测试时间
工程名称
50MW陕西定边朱庄风电工程
测试数量
60
仪表型号
数字式接地电阻测试仪4105A型
编号No
8075406
杆塔编号
接地电阻（Ω）
01集电2线
022线集电
032集电线
集电2线04
05集电2线
06线集电2
集电072线
线集电208
092集电线
2线10集电
11线2集电．
测试数量
60
仪表型号
数字式接地电阻测试仪型4105A
编号No
8075406
杆塔编号
接地电阻（Ω）
审核意见测试结论
测试人员
备注：电气装置工程依据《GB50150-2016
电气设备交接试验标准》，表接地阻抗规定：
500有架空地线的线路杆塔，土壤电阻率≤Ω
。Ω10.m时，接地阻抗
用户名称
陕西丰晟能源有限公司
测试时间
工程名称
50MW陕西定边朱庄风电工程
测试数量
60
仪表型号
数字式接地电阻测试仪型4105A
编号No
8075406
杆塔编号
接地电阻（Ω）
线12集电2
集电2线13
线142集电
集电2线15
2集电线16
用户名称
陕西丰晟能源有限公司
测试时间
工程名称
50MW陕西定边朱庄风电工程
集电1线0102线集电1集电031线线集电10405线1集电．
用户名称
陕西丰晟能源有限公司
测试时间
工程名称50Biblioteka W陕西定边朱庄风电工程测试数量
60
仪表型号
数字式接地电阻测试仪4105A型
编号No
8075406
杆塔编号
接地电阻（Ω）
06集电1线
071线集电
081集电线
集电1线09
10集电1线
11线集电1集电121线线集电113141集电线1线15集电16线1集电．
