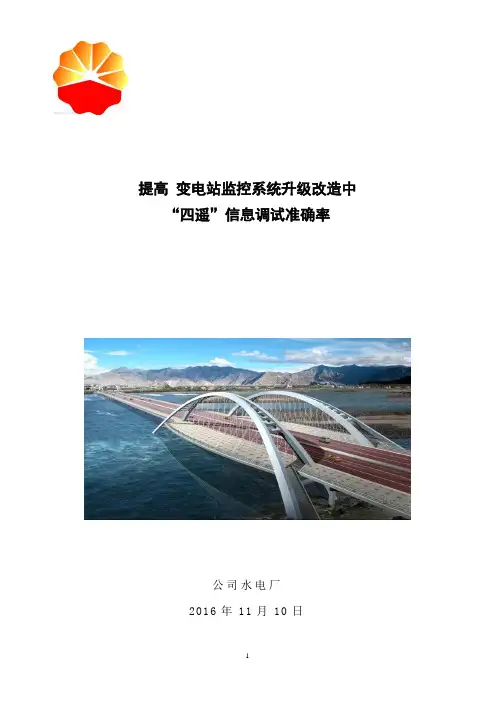

提高变电站监控系统升级改造中“四遥”信息调试准确率
提高变电站监控系统升级改造中“四遥”信息调试准确率公司水电厂2016年11月10日目录一、概述 (3)二、选题理由 (5)三、现状调查 (5)四、课题目标 (7)五、原因分析 (8)六、要因论证 (9)七、制定对策 (11)八、对策实施 (12)九、效果验证 (13)十、效果巩固 (15)十一、总结和打算 (15)提高变电站监控系统升级改造中“四遥”信息调试准确率---任丘供电工区继电保护QC小组一、概述1、小组概况(表1)表一：QC小组介绍及组成表2、人员构成饼图图一：小组成员构成图3、项目简介变电站投运以来已经不间断运行了10多年，目前后台监控系统经常出现系统死机，监控数据中断时间太长，大大降低系统运行可靠性。
存在弹不出报警对话框，报警音响消失现象。
开关从后台操作经常失败，只能进行现场操作，给运行安全带来极大危险。
并且五防机与后台监控通讯不正常，五防机起不到防误操作作用，对电网的安全运行存在巨大安全隐患。
调度监控系统也经常收不到站端数据信息，给调度人员分析电网运行状况带来了极大不便。
为解决上述一系列问题，提高监控系统的运行可靠性和自动化水平，提高华北石化公司电气系统运行的可靠性和提高故障判断及处理的准确性、快速性和及时性，特准备进行现有变电站后台系统的升级改造。
为此我们成立继电保护QC小组，旨在通过小组活动，使该项改造项目在调试过程中的“四遥”信息的准确可靠，确保电网的安全、可靠运行。
二、选题理由变电站于2005年投产，为石化公司炼化加工生产供电，所带负荷约25000kV A。
该变电站后台采用的是北京国控公司早期推出的APC2000+FIX 组态监控系统，操作系统是Windows98系统，不间断运行已经(近)10年，一直较为稳定，最近两年逐渐暴露出监控系统设备稳定性不良的一系列问题。
比如：（1）系统经常死机，重启需要找美国申请注册码，注册码的注入还是有偿服务，造成不必要的费用支出，（美国的服务早已到期，若不回复申请注册码的邮件，也没办法）并且监控数据中断时间会很长，大大降低系统运行可靠性。
电力系统自动化中变电站遥测技术探析
电力系统自动化中变电站遥测技术探析摘要：随着计算机技术的快速发展气变电站采用无人看守摇视技术对整体工作进行远程在线看管。
变电站遥视技术是一个以多媒体技术为核，心、包括工业控制、通讯技术、网络技术的综合化技术。
当前变电站遥视技术在电力系统自动化中的广泛应用、能有效减少电力系统妥全和设备事故、保障电力系统自动化正常运行的妥全性和可靠性、是当前电力系统自动化中较为先进实用的一种新技术。
关键词：变电站遥视技术；电力系统自动化；应用分析电力技术的不断发展，促使变电站遥视技术成为当前电力系统自动化发展的必然趋势。
变电站遥视技术具有网络视频和数据采集两大功能，为集控站的调度人员更好地掌握电力系统的运行情况提供了一种新的技术。
当前变电站遥视技术在电力系统中广泛应用，大大缩减了人力、物力和财力的消耗，确保了电力系统自动化系统安全可靠运行。
本文针对变电站遥视技术在电力系统自动化中的应用做了简要阐述和分析。
1 变电站遥视技术简述变电站遥视技术是一种集图像采集、图像监视、设备监控、预报联动等多种功能于一身的先进的自动化技术。
具体就是利用当前先进的多媒体网络技术和电子计算机技术，把变电站现场的图像、声音、设备等情况的数据采集处理后通过数字化编码，并利用发达的图像编解码压缩、图像传输等高科技手段，将变电站现场的实时工作状况、机器设备的运行以及安全等实时情况传输到监控中心，实现对远程工作进行监控的一种高科技手段。
变电站遥视技术的主要功能是数据采集与网络视频监控，通过构建内部的多级网络监控系统，利用这套系统可以监控下属变电站的工作运行情况，也有利于各级用户实时了解情况，另外还有安全监控的目的，当变电站的设备工作异常或产生安全事故时，变电站遥视技术就会快速地把设备运行的异常状况传输到监控调度中心，以利于管理人员及时进行可视化调度处理，大大提高了工作的效率，并且也提高了变电站运行和维护的安全性和可靠性。
变电站遥视技术是科学技术尤其是电子计算机技术和网络多媒体技术飞速发展的产物，满足了变电站无人值守和安全生产的需要，也是电力系统安全生产的客观要求。
电力系统遥测实时监测与优化
电力系统遥测实时监测与优化自工业革命以来，电力系统已经成为现代产业、生活中不可或缺的组成部分。
电力系统的效率和安全性直接关系到经济和社会的稳定发展。
电力系统的可靠性和安全性取决于设备运行状况的监测，因此电力系统遥测实时监测与优化成为电力企业保证供电安全和提高运行效率的重要方式。
一、电力系统遥测实时监测的原理与技术电力系统遥测实时监测是通过传感器、遥测装置和通信设备等技术手段对电网运行状态进行参数测量、数据采集和信息传输，使得电网运行状态实时透明化、可视化，为电网运行管理提供有力保障。
遥测装置是电力系统遥测实时监测的核心技术，同时也是实现电力系统自动化的关键设备。
遥测装置可以对电力系统中的各个设备进行实时监控，获取电力系统的实时运行状态和设备运行状况，收集电力系统的历史数据和统计信息，为电网运行管理提供准确、可靠、实时的数据信息。
电力系统遥测实时监测的技术特点主要有以下几个方面：1、实时性：遥测装置能够实时、准确地获取电力系统中各个节点的数据，为电力企业提供保障。
2、可靠性：遥测装置能够实现对电力系统的全面监测，并能及时发现运行状态的异常和故障，确保电网安全稳定运行。
3、数据准确性：遥测装置通过数字化处理、自动测量等技术手段，能够准确、完整地获取各项参数数据，为电力系统运行管理提供可靠数据支持。
4、实用性：遥测装置支持多种数据格式和通信协议，与其他系统的互联互通性强，可为电力系统运行管理提供多样化的服务。
二、电力系统遥测实时监测的优点1、提高电力系统运行效率。
通过遥测装置对电力系统的运行情况进行实时监测和数据分析，可以准确预测电力系统未来的运行状态，进而采取相应的措施，提高电力系统的运行效率和经济效益。
2、提高供电可靠性。
遥测装置在实时监测电力系统运行状态的同时，还可以实现快速响应电力故障和事故，及时发现和排除故障点，从而保证供电可靠性。
3、提高电力系统安全性。
遥测装置能够在瞬间获取电力系统运行状态和设备运行状况，并在出现问题时提出报警和推出保护措施，保护电力系统安全稳定运行。
一种利用变电所测控装置遥信量测试系统对时间准确度的测试方法[
专利名称：一种利用变电所测控装置遥信量测试系统对时间准确度的测试方法
专利类型：发明专利
发明人：开圣武,夏友斌,赵武,黄晟,张爱萍,蒋桐生,田文芃,朱明,林其友,潘文虎,宋铭敏,章莉,陈绍范
申请号：CN201310156906.8
申请日：20111028
公开号：CN103368259A
公开日：
20131023
专利内容由知识产权出版社提供
摘要：本发明揭示了一种利用变电所测控装置遥信量测试系统对时间准确度的测试方法，该系统设有向一个变电所内所有自动化设备输出对时信号的卫星授时装置，所述的卫星授时装置设有多路定时脉冲单元，且同时输出1PPD空接点信号至所述自动化设备中的测控装置，所述的测控装置遥信单元在接受到该脉冲后将其产生的SOE变位信息传送至变电所计算机监控系统并通过远动通信设备向变电所外的上一级自动化系统输出。
本发明构建简单，建设成本低，扩展方便，能够对不同电压等级、国内外不同厂家的测控装置、变电所计算机监控系统及其上一级系统（集控站自动化系统或各级电网调度自动化主站系统）都开展科学有效的遥信量相关技术指标、功能定时自动测试。
申请人：安徽省电力公司芜湖供电公司
地址：241000 安徽省芜湖市镜湖区中山北路18号
国籍：CN
代理机构：芜湖安汇知识产权代理有限公司
代理人：张小虹
更多信息请下载全文后查看。
智能变电站继电保护装置自动测试系统研究和应用
智能变电站继电保护装置自动测试系统研究和应用随着科技的飞速发展，电力系统的智能化程度日益提高。
作为电力系统的重要组成部分，变电站的继电保护装置在保障电网安全稳定运行方面起着举足轻重的作用。
然而，传统的继电保护装置测试方法繁琐、效率低下，难以满足现代电力系统的需求。
因此，研究并应用智能变电站继电保护装置自动测试系统显得尤为重要。
首先，我们要认识到智能变电站继电保护装置自动测试系统的重要性。
它如同一位智慧的医生，能够对继电保护装置进行全面、准确的“体检”，确保其始终保持良好的工作状态。
通过自动化测试，我们可以大大缩短测试周期，提高测试效率，从而为电力系统的稳定运行提供有力保障。
其次，我们要深入剖析智能变电站继电保护装置自动测试系统的优势。
与传统测试方法相比，它具有以下显著特点：一是自动化程度高，减少了人工干预的可能性，降低了人为错误的风险；二是测试结果准确可靠，避免了传统测试中因操作不当或设备故障导致的误判；三是具有强大的数据处理能力，能够对大量测试数据进行快速分析和处理，为后续的维护和改进提供了有力支持。
然而，我们也要看到智能变电站继电保护装置自动测试系统在实际应用中可能面临的挑战。
例如，如何确保测试系统本身的可靠性和稳定性？如何应对复杂多变的电力系统环境？如何将测试结果与实际运行情况相结合，为电力系统的优化提供有效建议？这些问题都需要我们进行深入思考和研究。
为了克服这些挑战，我们需要采取一系列措施。
一方面，要加强对智能变电站继电保护装置自动测试系统的技术研发和创新，不断提高其性能和可靠性；另一方面，要加强对测试人员的培训和管理，确保他们具备足够的专业知识和技能来应对各种复杂情况；此外，还要加强与其他电力系统的协同配合，共同推动电力系统的智能化发展。
总之，智能变电站继电保护装置自动测试系统的研究和应用对于提升电力系统的智能化水平具有重要意义。
我们要充分认识到其重要性和优势，同时积极应对挑战，不断推动其在电力系统中的广泛应用和发展。
变电站遥信功能自动校验系统
变电站遥信功能自动校验系统陆路;杜积贵;全思平;陆成;韩禹【摘要】分析了当前新变电站投运时工作人员在验收信号流程中遇到的问题,从数据采集和监控系统的基本原理出发,提出有效解决方案.经过实际工作中的试运行,提高了新投运变电站信号验收工作的效率,大大减轻了验收人员的工作量,为验收流程的改进提供了可靠依据.【期刊名称】《江苏电机工程》【年(卷),期】2012(031)002【总页数】4页(P40-43)【关键词】遥信;数据库;校验【作者】陆路;杜积贵;全思平;陆成;韩禹【作者单位】泰州供电公司,江苏泰州225300;南京供电公司,江苏南京211800;泰州供电公司,江苏泰州225300;泰州供电公司,江苏泰州225300;泰州供电公司,江苏泰州225300【正文语种】中文【中图分类】TM764.2在新建、扩建变电站时，调度自动化人员、监控人员需要经运行人员与现场变电站施工、调试人员多次校验监控信号。
随着国家电网公司“大运行”体系的建立，调度控制中心监控的变电站数量与日俱增，当校验信号的工作现场较多时，会影响对电网的正常监控，同时也会影响验收工作的正常安排。
所以需要采用新办法从根本上减少双方的工作量，提高信号校验工作效率并且保证验收工作的质量。
1 目前信号功能验收存在问题1.1 工作流程传统验收新投运变电站信号的工作流程如下：设备厂家在变电站运行维护人员现场监护的前提下点击发送需要核对的具体信号，变电站运行维护人员同时与调度控制中心主站端人员电话联系，等待主站端人员对信号确认接收。
主站端及变电站现场后台机均成功接收信号后，一条信号验收结束，双方在各自的验收信号表中做好记录。
以一座220kV双台主变压器的变电站信号验收为例，遥信量达2000多条，110kV变电站的遥信一般也达1000条左右。
1.2 问题（1）现场不同设备间隔均有工作人员调试信号，而正式验收信号的人员一般只有一组。
由于实时告警窗口宽度有限，不能同时显示所有上传信号，所以当有其他间隔的信号干扰时，验收人员需要将实时告警窗口暂时锁定住，然后验收人员从历史数据中搜索需要核对的信号。
智能变电站遥信遥测调试改善措施研究
智能变电站遥信遥测调试改善措施研究发布时间：2022-12-19T08:40:21.971Z 来源：《工程建设标准化》2022年15期8月8批次作者：于文云[导读] 电力企业必须全面分析影响智能变电站遥信遥测调试效果的各方面因素于文云云南电网有限责任公司临沧供电局云南省临沧市 677000摘要：电力企业必须全面分析影响智能变电站遥信遥测调试效果的各方面因素，然后结合实际情况，采取科学有效的改善措施，如优化运行监控系统的功能、充分利用便携式遥信遥测校验装置等，从而提高遥信遥测调式的实效性，为电网的安全稳定运行提供有力保障。
关键词：智能变电站；遥信遥测调试；改善措施1智能变电站遥信遥测调试概述1.1调试原则智能变电站的运行应当满足对电网供电稳定性与安全性的要求，线损和电压也需要符合相关标准，应以母线电量平衡性等电力系统运行要求为基础，确保信息量采集工作的质量，有针对性地开展遥信遥测调试工作。
在这一过程中，信息量采集必须做到少而精，信号不可过多，以提高信息分析与处理效率；对于部分信号应采用合并发送的方式，重要信号必须单独发送。
1.2信息采集标准通常，具有遥信遥测功能的智能变电站的信息采集建议采用RTU方式，对电能的采集应使用专门的电能量采集装置，具体如下：（1）模拟量的采集，借助直流变送器获取直流电压、温度等数据信息，并利用交流采样方式获取其他电气量的数据信息；（2）开关量的采集，主要选择无源接点的方式，针对改造站，应尽快去除中央信号屏与控制屏，还需将所有自动装置信号、保护装置信号等传送至监控系统中；（3）保护与智能装置信息的采集，需采用通信接口或硬接点的方式，并借助串口或局域网对采集到的信息进行处理。
1.3智能变电站遥信遥测信号1.3.1遥信信号智能变电站遥信涉及的信号包括：（1）接地刀闸与断路器的位置信号；（2）断路器远方和接地切换信号；（3）保护装置与保护动作的故障信号；（4）油位异常、冷却系统动作信号；（5）自动装置动作与故障信号，主变压器有载分接开关位置信号；（6）直流系统故障和站用变故障信号；（7）断路器异常关闭信号；等等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站遥测精度自动校验方法的研究
【摘要】变电站综合自动化系统中的数据采集已大量采用了交流采样测量技术。
本文研究分析了变电站综合自动化系统遥测精度校验工作的原理，设计了遥测精度自动校验的方法，并最终开发了交流采样校验系统，实现了遥测精度自动校验。
【关键词】综合自动化；遥测精度；自动校验；交流采样校验系统
0.前言
现行的变电站遥测精度校验采取的是手动方式（即手动设置参数、手动记录数据、手动进行误差计算），如按照规程进行一次完整的校验工作需耗时3-4小时，不仅工作强度大，效率低，且在校验期间厂站端与调度端的传送数据被“人工置数”，无法反映系统真实情况，特别是关口量的长时间的不刷新，导致在校验期间自动调节系统（AGC、EMS）无法发挥作用，如系统在此时发生异常，则无法及时判断异常，系统运行存在较大的安全隐患。
1.对变电站遥测精度校验工作的分析
交流采样测量装置由单片微机为核心的硬件构成，单片微机中的采样软件对采样数据进行格式变换、计算等处理转换成适合于远传和当地监视的数据结构，其数据处理流程框图如图1所示。
在转换过程中数据是以数字量或码值的形式存在，专用校验设备无法获取被测单元的数据，只能手动记录数据进行基本误差计算，导致效率和准确率不高。
如能实现自动校验，则可以提高校验工作的规范性及正确性。
2.自动化遥测精度自动校验方法的确定
2.1模拟量自动控制输出
要实现自动控制输出，校验仪器应具备程控功能。
开发满足要求的程控三相源，通过RS232接口与PC相连，且具备开放通讯协议。
核心部分由信号发生板和功率放大器组成，其中信号发生板完成波形的捏合和原始信号波形的发生，功率放大板完成对信号的放大和驱动。
RS232通讯口既用于控制命令的下发又用于输出数据的返回。
信号板根据通讯下达的各种命令，实时计算信号板波形的捏合数据点，然后放入大容量的循环SDRAM中，并通过DMA自动送出。
2.2自动采集校验数据
自动采集数据是实现自动校验的一个关键点。
校验系统通过接口将数据发送给程控三相源，同时通过数据采集模块轮询发送请求数据指令给被测测控单元，程控三相源接收指令开始输出，校验系统等待程控三相源输出稳定后，采集测控单元返回的数据报文，数据分析模块分析数据报文，发现所需数据发生变化后通知系统停止下发指令，数据校验模块根据采集的数据计算校验结果，并将结果输出显示。
2.3通讯规约的通用性
校验软件与测控单元通讯时，不同厂家设备所用的规约不尽相同，这就要求软件能够支持多种规约，譬如IEC870-5-103、南瑞科技NSD500-103规约、南瑞继保网络103规约。
系统采用动态加载规约库的形式来设计装置规约，所有装置的通讯规约单独存放在一个规约库中，如果需要添加，修改规约只需要单独对库文件进行修改即可。
2.4遥测精度误差校验的自动计算和校验报告的自动生成
校验系统采集到校验数据后，由系统的校验软件进行基本误差校验计算并自动生成报告。
基本误差计算公式如下：
其中，Vx 指被测显示值，Vi 指标准显示值，Af 指基准值（一般指被测量输入标称值或量程上限）。
2.5自动校验方法的最终确定
（1）在校验软件上设置相关参数后，由软件下发控制命令来驱动程控三相源。
（2）程控三相源根据收到的控制命令输出三相I、U等模拟量。
（3）程控三相源输出稳定后将输出量数值返回给校验软件。
（4）被测测控单元数据显示稳定后将数据通过某种规约输出给校验软件。
（5）校验软件进行误差计算，形成报表并存档。
3.交流采样校验系统的开发与应用
综合上文的分析，开发交流采样校验系统，可以实现变电站遥测精度的自动校验。
系统开发成功后用于现场的情况如下表：
4.结论
交流采样自动校验系统是根据《交流采样测量装置校验规范》和《交流采样测量装置校验作业指导书》要求设计，依据交流采样的原理、通讯网络与传输规约、误差理论、交流采样测量装置的管理要求等多方面内容设计而成。
校验系统提高了劳动效率和准确率，从而缩短了自动化校验工作的设备停役时间，保证了测控单元的精度，既节约了公司的生产成本，还保障了公司的安全生产确保工作中实现质量、效益和安全的统一。
【参考文献】
[1]张惠刚.变电站综合自动化原理与系统.中国电力出版社，2004.。
