螺旋桨产生推力的原理
螺旋桨产生推力的原理
螺旋桨是飞机、船舶等交通工具的重要部件，它通过旋转产生推力，推动交通
工具前进。
那么，螺旋桨是如何产生推力的呢？这涉及到一些物理学的原理。
首先，我们来看一下螺旋桨的结构。
螺旋桨通常由多个叶片组成，每个叶片的
形状都呈现出一定的弯曲曲线。
当螺旋桨旋转时，叶片会受到空气或水的作用，从而产生推力。
这种推力的产生，主要依靠两个物理原理，牛顿第三定律和气体动力学原理。
牛顿第三定律告诉我们，任何一个物体都会对另一个物体产生作用力，同时受
到另一个物体的作用力。
螺旋桨旋转时，叶片对空气或水施加了作用力，而空气或水也会对叶片产生反作用力。
这个反作用力就是推力的来源，它使得飞机或船舶产生向前的运动。
除了牛顿第三定律，气体动力学原理也对螺旋桨产生推力起到了重要作用。
当
螺旋桨旋转时，叶片前沿的气流速度会比后沿的气流速度快，这就形成了一个气动力学上的压力差。
根据伯努利定律，气流速度越快，气压就越低。
因此，叶片前沿的气压会比后沿的气压低，从而产生了一个向后的气流动力。
这个向后的气流动力就是推动交通工具向前运动的力量。
综上所述，螺旋桨产生推力的原理主要是依靠牛顿第三定律和气体动力学原理。
通过螺旋桨的旋转，叶片对空气或水施加了作用力，而空气或水也对叶片产生反作用力，从而产生了推力，推动交通工具向前运动。
这种原理不仅在飞机、船舶上有应用，还可以在其他需要推进力的场合发挥作用。
螺旋桨的空气动力原理
螺旋桨的空气动力原理螺旋桨是一种常见的推进装置，广泛应用于飞机、船舶、直升机等交通工具中。
它的工作原理是通过对空气产生力的作用，从而推动交通工具前进。
本文将探讨螺旋桨的空气动力原理。
一、螺旋桨的结构和工作原理螺旋桨由若干个螺旋叶片组成，每个叶片的形状呈扁平的椭圆形。
当交通工具开始运动时，螺旋桨开始旋转。
螺旋桨的旋转会使得空气在叶片上产生激励，进而形成气流。
二、螺旋桨的空气动力学特性1. 升力效应当螺旋桨旋转时，叶片上的空气会产生速度差，底面气流速度较慢，而上面气流速度较快。
根据伯努利定理，气流速度越快，气压越低。
因此，螺旋桨叶片上下表面的气压差会产生升力效应，推动飞机或船舶向前。
2. 推力效应螺旋桨的旋转会产生一个向后的推力，这是由于叶片上的气流产生了一个反作用力。
根据牛顿第三定律，当螺旋桨向后推动气流时，气流会以相等大小的力作用在螺旋桨上，使得螺旋桨产生一个向后的推力。
3. 空气阻力螺旋桨旋转时，叶片上的空气会受到摩擦力的阻碍，产生空气阻力。
这个阻力会降低螺旋桨的效率，因此在设计螺旋桨时需要考虑减小空气阻力，提高效率。
三、螺旋桨的优化设计为了提高螺旋桨的效率，需要对其进行优化设计。
以下是一些常见的优化方法：1. 叶片形状优化通过改变叶片的形状，可以减小空气阻力，提高升力效应和推力效应。
例如，采用更加流线型的叶片形状，可以减小空气阻力，提高推力效果。
2. 叶片材料优化选择轻质、高强度的材料，可以减小螺旋桨的质量，降低旋转阻力，提高效率。
3. 叶片角度优化通过调整叶片的角度，可以使得螺旋桨在不同工况下都能保持较高的效率。
例如，在起飞和巡航阶段，叶片的角度可以调整为较大，以提供更大的推力。
而在下降和着陆阶段，叶片的角度可以调整为较小，以提供较小的空气阻力。
四、螺旋桨的应用螺旋桨广泛应用于各种交通工具中，下面以飞机和船舶为例进行介绍：1. 飞机在飞机上，螺旋桨作为主要的推进装置，通过提供推力使得飞机能够在空中飞行。
飞机螺旋桨原理
飞机螺旋桨原理飞机螺旋桨是飞机动力装置的重要组成部分，它通过旋转产生推力，推动飞机前进。
螺旋桨的原理是基于空气动力学和机械传动原理的结合，下面我们来详细了解一下飞机螺旋桨的工作原理。
首先，螺旋桨的工作原理是利用螺旋桨叶片的扭转运动来产生推进力。
当螺旋桨旋转时，叶片的扭转运动会使空气流动，产生气流。
根据牛顿第三定律，气流的产生会产生一个反作用力，从而推动飞机向前运动。
其次，飞机螺旋桨的推进力是由叶片的形状和旋转速度共同决定的。
叶片的形状设计是根据空气动力学原理进行优化的，使得在旋转时可以最大程度地产生推进力。
而旋转速度则是通过飞机引擎的控制来调节的，不同的飞行阶段需要不同的推进力，因此飞机引擎会根据需要来调整螺旋桨的旋转速度。
此外，螺旋桨的原理还涉及到了空气动力学中的一些重要概念，比如升力和阻力。
螺旋桨在旋转时会产生升力，这个升力不仅可以推动飞机向前运动，还可以帮助飞机克服重力。
同时，螺旋桨也会产生阻力，这个阻力会影响飞机的速度和燃油消耗，因此在设计螺旋桨时需要考虑如何最大限度地减小阻力的产生。
总的来说，飞机螺旋桨的原理是基于空气动力学和机械传动原理的结合，通过叶片的扭转运动产生气流，从而产生推进力，推动飞机向前运动。
螺旋桨的形状设计和旋转速度是影响推进力的重要因素，同时还需要考虑升力和阻力对飞机运动的影响。
以上就是关于飞机螺旋桨原理的详细介绍，希望能够帮助大家更好地理解飞机螺旋桨的工作原理。
飞机螺旋桨作为飞机动力装置的重要组成部分，对飞机的性能和效率有着重要的影响，因此对其工作原理的深入了解是非常有必要的。
螺旋桨的空气动力特性讲解
• •
面的切合向速速度度，U与以=前2Wπ进r表n速示度，所我合们成知的道速，度(，W称为U桨叶C切)，
如图 3—5—5所示。桨叶切面的相对气流速度，与此
• (二)前进比 • 桨叶切面合速度的方向；可用前进比( λ)来表示。前进比是飞
行速度同螺旋桨的转速与直径的两者乘积之比。可用下式表示。
合速度与桨弦方向之间的夹角，如图3—5—6所示。桨
叶迎角是随桨叶角、飞行速度和切向速度的改变而变化
的。
•
(一)桨叶迎角随桨叶角的变化；
•
如图3—5—6所示，当切向速度和飞行速度都一定
时，桨叶角增大，桨叶迎角也随之增大；桨叶角减小，
桨叶迎角也随之减小。
• （二）桨叶迎角随飞行速度的变化
• 如图3—5—7所示，在桨叶角和切向速度均不变的
旋桨的拉力减小，而旋转阻力力矩增大。
•
(四)桨叶切面合速度的影响
•
同飞行速度对机翼的升、阻力的影响一样，桨叶切面的合
速度增大，桨叶的空气动力也会变大，故螺旋桨的拉力和旋转
阻力力矩也都增加。反之，合速度减小，则拉力和旋转阻力力
矩都减小。
•
在飞行中，飞行员主要是通过改变螺旋桨转速的办法，来
改变合速度的大小。在其他因素不变的条件下，增大转速，切
• 桨叶的切面形状与翼型相似，前桨面的 弯曲度较大，后桨面的弯曲度较小，相当 于机翼的上表面和下表面，桨叶的切面形 状又称叶型。
• 桨叶切面的前缘与后缘的连线，叫做桨 弦(b)，或叫桨叶宽度：如图3—5—3所示。
• 桨弦与螺旋桨直径之比(b／D)，叫桨叶 相对宽度。
二.螺旋桨的运动 • 飞行中，螺旋桨一面旋转，一面前进。其运动特
于相邻桨叶之间的干扰，会使旋转阻力力矩增加的倍数
《飞行原理》教学课件—飞螺旋桨的空气动力
主编:杨俊杨军利叶露第 3 章螺旋桨的空气动力CONTENTS目录 3.1螺旋桨的拉力和旋转阻力3.3 螺旋桨的有效功率和效率3.4 螺旋桨的副作用3.2 螺旋桨拉力在飞行中的变化03013.1螺旋桨的拉力和旋转阻力添加内容添加内容在此录入上述图表的综合描述说明现代的螺旋桨主要由桨叶、桨毂及桨叶变距机构等组成。
螺旋桨各部分名称添加内容添加内容桨叶的平面形状很多，现代使用较多的有椭圆形、矩形和马刀形等。
桨叶平面形状添加内容螺旋桨旋转时，桨尖所画圆的直径，称为螺旋桨的直径（D）。
该圆的半径，称为螺旋桨的半径（R）。
螺旋桨旋转轴线至某一剖面的距离，称为该剖面的半径（r），比值 r/R 称为相对半径（r ）。
桨叶旋转时桨尖所划过的平面叫做旋转面，它与桨轴垂直。
螺旋桨的直径、半径、相对半径和旋转面螺旋桨的桨叶剖面和桨叶角桨叶剖面前缘与后缘的连线，称为桨弦（b）或桨叶宽度。
桨弦与旋转面之间的夹角称为桨叶（M）。
和机翼类似，桨叶的截面形状称为桨叶剖面，相当于机翼的翼型；前、后桨面分别相当于机翼的上、下表面。
桨叶剖面某一点的运动飞行中，螺旋桨的运动是一面旋转、一面前进。
因此，桨叶各剖面都具有两种速度：一是前进速度（v），即飞机的飞行速度；二是因旋转而产生的圆周速度，或叫切向速度（u），其大小取决于螺旋桨的转速和各剖面的半径。
螺旋桨桨叶上任意一点的运动轨迹就是一条螺旋线。
桨叶迎角随飞行速度的变化 桨叶迎角随桨叶角、飞行速度和转速的改变而变化。
当飞行速度和转速一定时，桨叶迎角随桨叶角的增大而增大，随桨叶角的减小而减小。
当桨叶角和转速一定时，桨叶迎角随飞行速度增大而减小，飞行速度增大到一定程度时，桨叶迎角可能减小到零甚至变为负值。
桨叶迎角随切向速度的变化 当桨叶角和飞行速度一定时，桨叶迎角随转速增大而增大，随转速减小而减小。
各桨叶剖面的合速度和桨叶迎角此外，如果桨叶无几何扭转，即各桨叶剖面的桨叶角都相同，但由于桨叶各剖面的半径不同，导致各剖面的切向速度都不相等，合速度的方向也就不相同，所以桨叶迎角也不一样。
螺旋桨的动力

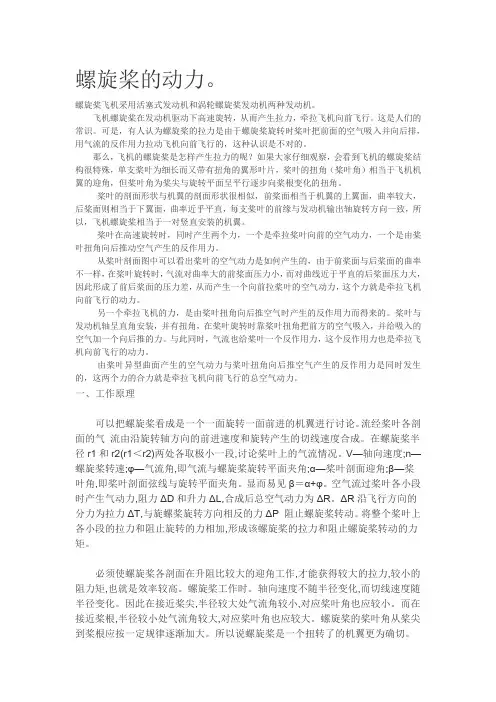

螺旋桨的动力。
螺旋桨飞机采用活塞式发动机和涡轮螺旋桨发动机两种发动机。
飞机螺旋桨在发动机驱动下高速旋转，从而产生拉力，牵拉飞机向前飞行。
这是人们的常识。
可是，有人认为螺旋桨的拉力是由于螺旋桨旋转时桨叶把前面的空气吸入并向后排，用气流的反作用力拉动飞机向前飞行的，这种认识是不对的。
那么，飞机的螺旋桨是怎样产生拉力的呢？如果大家仔细观察，会看到飞机的螺旋桨结构很特殊，单支桨叶为细长而又带有扭角的翼形叶片，桨叶的扭角（桨叶角）相当于飞机机翼的迎角，但桨叶角为桨尖与旋转平面呈平行逐步向桨根变化的扭角。
桨叶的剖面形状与机翼的剖面形状很相似，前桨面相当于机翼的上翼面，曲率较大，后桨面则相当于下翼面，曲率近乎平直，每支桨叶的前缘与发动机输出轴旋转方向一致，所以，飞机螺旋桨相当于一对竖直安装的机翼。
桨叶在高速旋转时，同时产生两个力，一个是牵拉桨叶向前的空气动力，一个是由桨叶扭角向后推动空气产生的反作用力。
从桨叶剖面图中可以看出桨叶的空气动力是如何产生的，由于前桨面与后桨面的曲率不一样，在桨叶旋转时，气流对曲率大的前桨面压力小，而对曲线近于平直的后桨面压力大，因此形成了前后桨面的压力差，从而产生一个向前拉桨叶的空气动力，这个力就是牵拉飞机向前飞行的动力。
另一个牵拉飞机的力，是由桨叶扭角向后推空气时产生的反作用力而得来的。
桨叶与发动机轴呈直角安装，并有扭角，在桨叶旋转时靠桨叶扭角把前方的空气吸入，并给吸入的空气加一个向后推的力。
与此同时，气流也给桨叶一个反作用力，这个反作用力也是牵拉飞机向前飞行的动力。
由桨叶异型曲面产生的空气动力与桨叶扭角向后推空气产生的反作用力是同时发生的，这两个力的合力就是牵拉飞机向前飞行的总空气动力。
一、工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1＜r2)两处各取极小一段,讨论桨叶上的气流情况。
动力学教程--螺旋桨
动力学教程--螺旋桨动力学, 教程, 螺旋桨一、工作原理可以把螺旋桨看成是一个一面旋转一面前进的机翼进行讨论。
流经桨叶各剖面的气流由沿旋转轴方向的前进速度和旋转产生的切线速度合成。
在螺旋桨半径r1和r2(r1＜r2)两处各取极小一段,讨论桨叶上的气流情况。
V—轴向速度;n—螺旋桨转速;φ—气流角,即气流与螺旋桨旋转平面夹角;α—桨叶剖面迎角;β—桨叶角,即桨叶剖面弦线与旋转平面夹角。
显而易见β＝α+φ。
空气流过桨叶各小段时产生气动力,阻力ΔD和升力ΔL,合成后总空气动力为ΔR。
ΔR沿飞行方向的分力为拉力ΔT,与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。
将整个桨叶上各小段的拉力和阻止旋转的力相加,形成该螺旋桨的拉力和阻止螺旋桨转动的力矩。
从以上两图还可以看到。
必须使螺旋桨各剖面在升阻比较大的迎角工作,才能获得较大的拉力,较小的阻力矩,也就是效率较高。
螺旋桨工作时。
轴向速度不随半径变化,而切线速度随半径变化。
因此在接近桨尖,半径较大处气流角较小,对应桨叶角也应较小。
而在接近桨根,半径较小处气流角较大,对应桨叶角也应较大。
螺旋桨的桨叶角从桨尖到桨根应按一定规律逐渐加大。
所以说螺旋桨是一个扭转了的机翼更为确切。
从图中还可以看到,气流角实际上反映前进速度和切线速度的比值。
对某个螺旋桨的某个剖面,剖面迎角随该比值变化而变化。
迎角变化,拉力和阻力矩也随之变化。
用进矩比“J”反映桨尖处气流角,J＝V/nD。
式中D—螺旋桨直径。
理论和试验证明:螺旋桨的拉力(T),克服螺旋桨阻力矩所需的功率(P)和效率(η)可用下列公式计算:T=Ctρn2D4P=Cpρn3D5η=J·Ct/Cp式中:Ct—拉力系数;Cp—功率系数;ρ—空气密度;n—螺旋桨转速;D—螺旋桨直径。
其中Ct和Cp取决于螺旋桨的几何参数,对每个螺旋桨其值随J变化。
图1—1—21称为螺旋桨的特性曲线,它可通过理论计算或试验获得。
特性曲线给出该螺旋桨拉力系数、功率系数和效率随前进比变化关系。
《螺旋桨的空气动力》课件
螺旋桨的近期发展
介绍螺旋桨领域的研究进展， 如材料、制造技术、叶片结构 设计等。
螺旋桨的未来趋势
展望螺旋桨的未来发展方向， 如环保、高效、低噪声等。
结论
螺旋桨对航空发展的贡献
螺旋桨的发明和发展推动了飞机的诞生和发展，成 为航空技术发展史上不可或缺的一部分。
螺旋桨的类型
螺旋桨根据外形、材料、工 艺等因素可分为不同类型， 如固定翼螺旋桨、可调螺旋 桨、可变螺距螺旋桨等。
空气动力学基础
基本气体力学
空气动力学原理
介绍气体物理性质，如密度、压力、温度、粘度等， 以及流体的基本力学原理。
介绍空气动力学领域的基础知识，包括气流、升力、 阻力、稳定性等。
三维空间气流
介绍飞机在飞行过程中遇到的各种气流，以及其对 螺旋桨运行和性能的影响。
螺旋桨工作原理
1
螺旋桨的部件
介绍螺旋桨的主要部件，如螺旋桨叶片、
螺旋桨的运动
2
轴、法兰等。
说明螺旋桨叶片的旋转产生的推进力和
气流变化，以及螺旋桨力矩的作用。
3
螺旋桨的推力
讲பைடு நூலகம்螺旋桨推力的计算方法、影响因素， 以及推力与飞机速度的关系。
未来螺旋桨的发展前景
从减少噪音、提高效率、降低能耗等方面出发，未 来螺旋桨的发展前景十分广阔。
参考文献
相关书籍和论文
- 飞机气动力学基本理论 - 螺旋桨气动力学设计与分析 - 螺旋桨噪声控制技术
相关网站和材料
- 中国航空学会官网 - NASA网站 - 各种飞机螺旋桨技术手册
