35KV开关柜试验终端使用说明书1
35kV开关柜保护装置试验方法
35kV开关柜保护装置试验1、试验准备1.1、人员组织1.2、工机具配置2、动力变压器柜保护装置试验2.1、保护配置2.2、试验接线2.2.1电流回路继保仪电流输出端子I a、I b、I c、I n用四色线黄、绿、红、黑对应接入，试验线另一端黄、绿、红、黑对应接入动力变压器柜下柜内X1：1、2、3、6，用于给保护装置加入测试电流。
2.2.2测量回路拆除动力变压器上柜内X3：2（1n：G35）、X3：8（1n：G36）上两根线接至继保仪的开入量输入口A，用于测量保护装置动作时间；2.3、试验步骤2.3.1继保仪设置继保仪开机后选用“电压/电流（交流）”菜单，设置选项基本为“变量选择”和“电压电流”项。
“变量选择”项内“第一变量”步长设为0.01A，“程控/手控”选为“程控”，“返回方式”选为“动作返回”，“每步前复归”选为“单程复归”，其余项目的设置根据试验内容的不同进行设置；2.3.2“速断”保护试验“速断”保护试验时，A、B、C三相均需进行。
①A相：“变量选择”项内“第一变量”选择“Ia幅值”，“变化范围”起点设为比整定值小0.01，终点比整定值大一倍，“每步时间”设为0.15，其余不变。
“电压电流”项内Ia电流值为自动，角度值设为0，Ib、Ic电流值设为0，Ib角度值设为180，Ic角度值设为0，其余不变。
即可进行试验。
②B相：“变量选择”项内“第一变量”选择“Ib幅值”，其余不变。
“电压电流”项内将Ia电流值设为0，其余不变。
即可进行试验。
③C相：“变量选择”项内“第一变量”选择“Ic幅值”，其余不变。
“电压电流”项内将Ib电流设为0，其余不变。
即可进行试验。
2.3.3“过流”保护试验“过流”保护试验时，A、B、C三相均需进行。
①A相：“变量选择”项内“第一变量”选择“Ia幅值”，“变化范围”起点设为比整定值小0.01，终点比整定值大一倍，“每步时间”设为0.35，其余不变。
“电压电流”项内电流值Ia为自动，角度值设为0，Ib电流值设为比整定值小0.1，角度值设为180，Ic相电流值设为0，角度值设为0，其余不变。
35KV开关柜规范
稷山秦晋电力铁合金有限公司秸秆发电工程35kV高压开关柜技术规范山西意迪光华电力勘测设计有限公司2013年1月附件1 技术规范1. 总的要求1.1 一般规定1.1.1 本规范书适用于稷山秦晋电力铁合金有限公司秸秆发电工程35kV高压开关柜。
它包括开关柜及辅助设备的功能设计、结构、性能、安装、试验和检修等方面的技术要求。
1.1.2卖方所报高压开关柜及其附属设备，应是已设计、制造和供货的技术先进设备，且在使用条件与本工程相类似或更严格条件下，至少经过三年以上电厂工程成功运行实践，证明其是成熟可靠并经部级鉴定的产品。
如发现有不真实的情况,买方有权拒绝该投标。
1.1.3由卖方提供的设备的技术规范应与本技术规范书中规定的要求相一致，卖方也可以推荐满足本技术规范要求的类似定型产品,但必须提出详细的规范偏差。
1.1.4本规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本规范书和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.1.5如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备完全符合本规范书的要求。
如有异议，不管是多么微小，都必须在投标书中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.6卖方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的中国国家标准。
卖方应提供所使用的标准。
本技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.1.7设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。
1.1.8在签定合同之后，买方有权提出因规范、标准或规程发生变化而产生的一些补充要求，具体项目由供、需双方共同商定。
1.1.9规范书经买卖双方确认后，作为合同的附件，与合同正文具有同等的法律效力。
35kv高压开关柜1.
五防要求
• 1五防: • 1)防误入间隔 • 2）防误分合断路器 • 3）防带负荷拉合刀闸 • 4）防带电挂接电线或合接地刀闸 • 5）防带接地线（接地刀合着）合断路器
五防要求
2、操作要求: 1)开关柜需具备五防功能，操作时应按照连锁条件进行。 2)接地隔离开关未分闸，隔离开关不能合上，可防止带地线合隔离 开关。 3)除非检修电缆或母线时，需打开后柜门，其余检修只需开启前柜 门，检修时，只要摇出小车开关，合上接地隔离开关，打开前柜门， 将小车从“试验”位置拉至“检修”位置，即可进行检修与维护。
五防要求
4)35kV开关柜为固定式金属封闭设备，操作隔离手车时，操作把手 一定要到位，操作前应检查开关确在断开位置。 小车开关推入“运行”位置前应释放断路器操动机构的能量，推入 “运行”位置后应检查是否已到位并锁定；小车开关拉出在“试验” 位置应完全锁定，任何时候均不准将小车开关置于“试验”与“运 行”位置之间的自由位置上；小车开关拉出后，活门隔板应完全关 闭；每次推入手推式开关柜之前，应检查相应断路器的位置，严 禁在合闸位置推入手车。
开关柜参数
• 开关柜技术参数
开关柜参数
• 额定开断电流：它是表征断路器开断能力的参数。在额定电压 下，断路器能保证可靠开断的最大电流，称为额定开断电流， 其单位用断路器触头分离瞬间短路电流周期分量有效值的千安 数表示。当断路器在低于其额定电压的电网中工作时，其开断 电流可以增大。但受灭弧室机械强度的限制，开断电流有一最 大值，称为极限开断电流。
35kv铠装开关柜型号及其含义
• b)、按安装地点分
•
按安装地点分为户内和户外
• （1）、用于户内（用N表示）：表示只能在户内安装使用， 如：KYN28A-等开关柜。
35kv高压开关柜操作流程

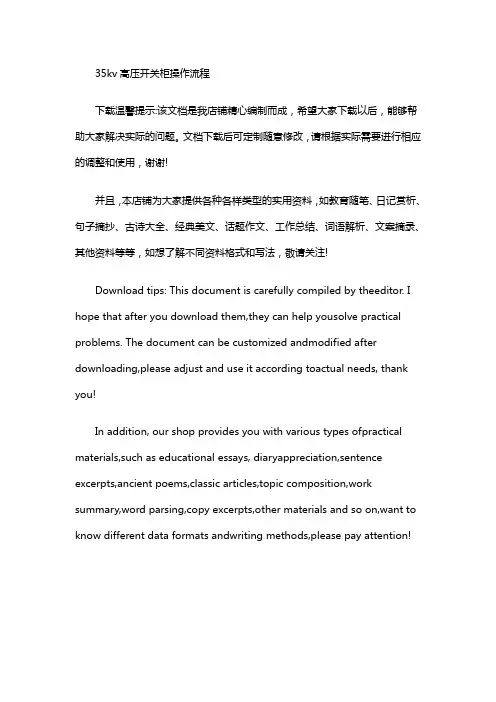

35kv高压开关柜操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
