曙光SAS RAID卡配置工具与操作指南
曙光A840服务器
曙光天阔A840r-H服务器曙光天阔A840r-H服务器是曙光公司最新推出的一款性能优异,稳定可靠,配置灵活的新一代四路机架式服务器。
它支持4颗新一代系列处理器，配备更高性能的大容量内存模组，为企业级应用提供了充分的性能保障。
曙光天阔A840r-H服务器采用4U机架式设计，在有限的空间为用户提供了强大的功能。
独特高密机架式服务器散热结构设计，能稳定运行Windows、Redhat Linux、SUSElinux,Solaris等多种32位和64位主流操作系统，是能适应多种重要任务环境的新一代IA架构服务器。
它具有处理速度快、可用性强、易管理、可靠性高等特点。
此外，A840r-H服务器还提供多种部件独特功能，包括大功率服务器专用电源，支持自动负载平衡的高速网卡，配置了曙光灵动散热系统等。
曙光天阔A840r-H服务器技术参数表扩展性能扩展插槽1个PCI-E x16 扩展插槽（不支持显卡）1个PCI-E x8 扩展插槽4个PCI-X133/100扩展插槽备注:不支持全高、全长卡外设接口1个后部串口1个后部并口1个后部VGA接口2个后部USB2.0接口，1个前置USB2.0接口2个后置RJ45网口1个后置标准PS/2鼠标/键盘接口散热性能散热风扇数量每处理器独立风扇机箱中部4个风扇电源模块独立风扇机箱电源机箱4U机架式机箱电源1000W 2+1冗余电源随机资料软件《曙光天阔服务器导航软件》（1CD）软件《曙光SASRAID卡配置工具与操作指南》（1CD）软件《曙光驱动制作软件》（1CD）软件备份还原软件（1CD）软件《曙光Gridview服务器管理系统单机版光盘》（1CD）机箱尺寸机箱尺寸718×433×177mm（不含箱耳） 718×488×177mm（含箱耳）整机重量49KG(满配,不含导轨、托轨)操作系统兼容操作系统Windows Server 2008 32bit/64bitWindows Server 2003 R2 32bit/64bitRed hat Enterprise Linux 5.2 64bitSuSE Linux 10.2 Enterprise Server 64bit及其它主流操作系统(具体请与曙光技术支持部门联系)环境适应性振动频率10Hz～150Hz 加速度≤20m/s2 ,振幅≤0.15mm 冲击峰值加速度≤500m/s2 持续时间≤11ms碰撞峰值加速度≤250m/s2 次数 1000次内持续时间≤6ms。
曙光SAS RAID卡配置工具与操作指南
前言感谢您选用曙光服务器，配置曙光服务器SAS RAID卡前请详细阅读本手册。
本手册主要介绍了RAID的功能以及对各RAID级别进行了解释；同时对于曙光服务器中的SAS RAID卡的配置进行了说明。
本手册主要包括如下三个部分：一、RAID简介及各RAID级别介绍；二、对基于LSI ROC1078芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍；三、对基于Adaptec SAS RAID卡的配置、作系统下的管理工具的安装使用进行了介绍。
版权所有©2006 曙光信息产业有限公司。
本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。
本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。
“Lsilogic”及图标是LSI公司的注册商标。
“Adaptec”及图标是Adaptec公司的注册商标。
其他注册商标均由其各自的商标持有人所有。
目录前言-----------------------------------------------------------------------------------1第一章Raid技术简介-----------------------------------------------------------31 Raid技术简介---------------------------------------------------------------------------------------32 Raid级别简介---------------------------------------------------------------------------------------33 Raid各级别的对比---------------------------------------------------------------------------------84 Raid术语简介---------------------------------------------------------------------------------------8 第二章LSI Raid配置及管理软件介绍------------------------------------122.1 LSI Raid WebBIOS Configuration Utility配置向导----------------------------------------122.1.1 WebBIOS Configuration Utility简介-------------------------------------------------122.1.2 如何进入WebBIOS Configuration Utility-------------------------------------------122.1.3 WebBIOS Configuration Utility 存储配置-------------------------------------------142.1.3.1 自动配置：----------------------------------------------------------------------------152.1.3.2 自定义配置：-------------------------------------------------------------------------152.1.4 设置热备盘（Hot Spare）------------------------------------------------------------172.1.5查看及修改相关配置信息-------------------------------------------------------------192.2 MegaRaid Storage manager 管理软件安装与使用-----------------------------------------232.2.1 MegaRaid Storage manager在Windows下的安装---------------------------------242.2.2 MegaRaid Storage manager配置与使用----------------------------------------------282.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用--------35 第三章Adaptec Raid配置及管理软件介绍-------------------------------363.1 Adaptec Configuration Utility配置向导------------------------------------------------------363.1.1 Array Configuration Utility-------------------------------------------------------------373.1.2 SerialSelect Utility-----------------------------------------------------------------------433.1.3 Disk Utilities------------------------------------------------------------------------------443.1.4 View the Event Log----------------------------------------------------------------------443.2 Adaptec Storage Manager 管理软件安装与使用-------------------------------------------453.2.1 Adaptec Storage manager在Windows下的安装-----------------------------------453.2.2 Adaptec Storage Manager配置与使用------------------------------------------------483.2.3 Adaptec Storage manager在Linux下的安装与使用-------------------------------55第一章Raid技术简介1 Raid技术简介1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合，使其性能超过一个昂贵的大磁盘。
曙光服务器技术参数
重要性
名称
性能参数描述
数量
★
品牌
国产自主创新品牌
2
★
处理器
≥48个处理核心，每核主频不低于2.5Ghz,本次配置32核
内存
≥16GB DDRII ECC Registered内存，至少可扩展至128GB
★
硬盘
≥4个300GB 15KSAS热插拔硬盘，最少可支持8块以上硬盘
RAID
支持8端口256MB/512MB缓存SAS RAID卡,支持RAID 0、1、5等
操作系统
支持Solaris
Windows Server 2003 32bit/64bit
Red hat Enterprise Linux 5.0 32bit/64bit
Red hat Enterprise Linux 4.0 Update 4 32bit/64bit
SuSE Linux 10 Enterprise Server 64bit
开放性标准
SSI/HPCSC标准刀片服务器,支持SSI开放性标准的商用系统，同时支持HPCSC规范，方便客户选购多个厂家的模块和部件，降低客户的整体TCO
管理模块
两个管理模块，实现冗余，可实现共享USB功能、刀片状态、故障定位、开关机等全方位管理控制监视功能、预警功能；多种故障告警功能、实时日志、报表功能。配置KVM Over IP功能模块，支持远程WEB页面切换管理，允许远程的KVM、USB切换，允许从桌面或任何其他地点访问、安装、配置和控制远端的刀片服务器，BIOS级别的访问及控制，与操作系统无关，提供完全的兼容性。
2.3
★
CPU
2颗物理8核AMD 6100系列处理器，主频≥2.0GHz，最大支持4颗物理CPU

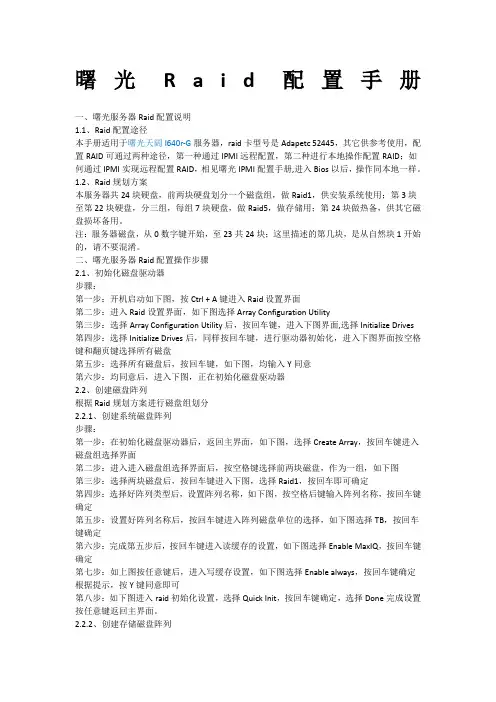

曙光Raid配置手册
曙光R a i d配置手册一、曙光服务器Raid配置说明1.1、Raid配置途径本手册适用于曙光天阔I640r-G服务器，raid卡型号是Adapetc 52445，其它供参考使用，配置RAID可通过两种途径，第一种通过IPMI远程配置，第二种进行本地操作配置RAID；如何通过IPMI实现远程配置RAID，相见曙光IPMI配置手册,进入Bios以后，操作同本地一样。
1.2、Raid规划方案本服务器共24块硬盘，前两块硬盘划分一个磁盘组，做Raid1，供安装系统使用；第3块至第22块硬盘，分三组，每组7块硬盘，做Raid5，做存储用；第24块做热备，供其它磁盘损坏备用。
注：服务器磁盘，从0数字键开始，至23共24块；这里描述的第几块，是从自然块1开始的，请不要混淆。
二、曙光服务器Raid配置操作步骤2.1、初始化磁盘驱动器步骤：第一步：开机启动如下图，按Ctrl + A键进入Raid设置界面第二步：进入Raid设置界面，如下图选择Array Configuration Utility第三步：选择Array Configuration Utility后，按回车键，进入下图界面,选择Initialize Drives 第四步：选择Initialize Drives后，同样按回车键，进行驱动器初始化，进入下图界面按空格键和翻页键选择所有磁盘第五步：选择所有磁盘后，按回车键，如下图，均输入Y同意第六步：均同意后，进入下图，正在初始化磁盘驱动器2.2、创建磁盘阵列根据Raid规划方案进行磁盘组划分2.2.1、创建系统磁盘阵列步骤：第一步：在初始化磁盘驱动器后，返回主界面，如下图，选择Create Array，按回车键进入磁盘组选择界面第二步：进入进入磁盘组选择界面后，按空格键选择前两块磁盘，作为一组，如下图第三步：选择两块磁盘后，按回车键进入下图，选择Raid1，按回车即可确定第四步：选择好阵列类型后，设置阵列名称，如下图，按空格后键输入阵列名称，按回车键确定第五步：设置好阵列名称后，按回车键进入阵列磁盘单位的选择，如下图选择TB，按回车键确定第六步：完成第五步后，按回车键进入读缓存的设置，如下图选择Enable MaxIQ，按回车键确定第七步：如上图按任意键后，进入写缓存设置，如下图选择Enable always，按回车键确定根据提示，按Y键同意即可第八步：如下图进入raid初始化设置，选择Quick Init，按回车键确定，选择Done完成设置按任意键返回主界面。

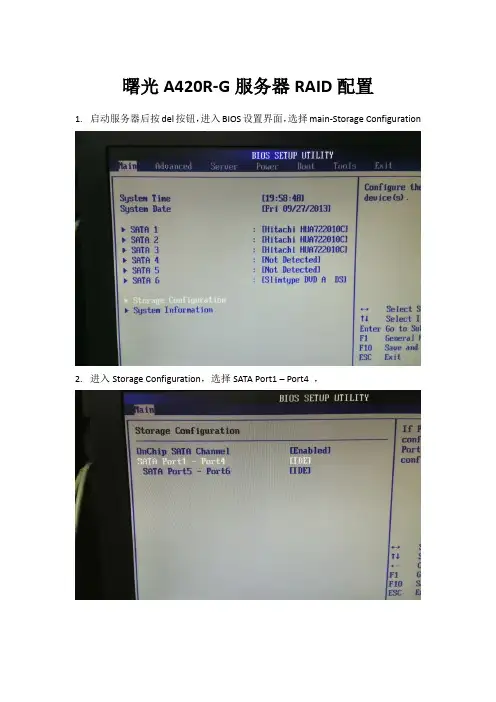

曙光A420R-G服务器RAID配置
曙光A420R-G服务器RAID配置
1.启动服务器后按del按钮，进入BIOS设置界面，选择main-Storage Configuration
2.进入Storage Configuration，选择SATA Port1 – Port4 ，
3.更改完毕后，按F10，选择OK保存配置
4.重启系统后，按Ctrl+F进入RAID卡设置
5.进入RAID卡主界面
6.输入3，输入，Alt+D进入删除默认磁盘设置
7.删除磁盘设置主界面，选择第一块磁盘，之后按Alt+D，删除此块磁盘设置
8.选择之后按Ctrl+Y，删除选中的磁盘
11.删除完毕后界面
12.删除完毕后，按Esc返回主界面
13.输入2，进入RAID创建界面
14.进入界面，输入Ctrl+C
15.进入RAID配置界面，RAID Mode默认是RAID 0
16.按方向键选择设置选项，按空格键，修改RAID级别设置，选择RAID 5
17.修改Read Policy 为Read Cathe
18.修改Write Policy 为Write Back
19.修改Assignment为Y
20.修改完成后按Ctrl+Y保存配置
21.输入RAID名称
22.输入完毕后，按Ctrl+Y
23.按任意键，使用默认的maxmum capacity
24.创建完成后界面
25.按Esc返回到主界面
26.按Esc，退出RAID设置，到此步RAID配置完毕，重启后即可安装
操作系统。
solaris硬raid工具sas2ircu
Physical disk I/Os : Not quiesced
IR Volume 2
Volume ID : 897
IR Volume information
------------------------------------------------------------------------
IR volume 1
Volume ID : 896
Status of volume : Okay (OKY)
RAID level : RAID1
Size (in MB) : 285148
Copyright (c) 2009-2010 LSI Corporation. All rights reserved.
SAS2IRCU: Incorrect number of command line parameters for 'CREATE' command!
The format of the CREATE command is
T4-2如果配了4块盘，建议按以下操作。
1.先拨除2 3 槽位上的硬盘。防止在OK状态下建RAID1卷里，硬盘选择错误。
2.在OK状态下创建0 1 槽位上RAID1硬盘镜像，建议执行reset-all操作。有时即使cd / 后直接引导，也会panic。
3a.先使用网络或者光盘单用户，使用format命令LABEL硬盘创建分区表，完成后可以尝试使用exit命令退出单用户进入安装程序。
sas2ircu <controller #> create <volume type> <size>
中科曙光SAS RAID(HBA)卡配置工具用户手册V1.0
本手册中所提及的非曙光公司网站信息，是为了方便起见而提供，此类网站中的信息不是曙光公司产品资料的一部 分，也不是曙光公司服务的一部分，曙光公司对这些网站及信息的准确性和可用性不做仸何保证。使用此类网站带 来的风险将由您自行承担。
本手册不用于表明曙光公司对其产品和服务做了仸何保证， 无论是明示的还是默示的， 包括(但不限于)本手册中推荐 使用产品的适用性.安全性.适销性和适合某特定用途的保证。对本产品及相关服务的保证和保修承诺，应按可适用的 协议或产品标准保修服务条款和条件执行。在法律法觃的最大允许范围内，曙光公司对于您的使用或不能使用本产 品而发生的仸何损害(包括，但不限于直接或间接的个人损害.商业利润的损失.业务中断.商业信息的遗失或仸何其他 损失)，不负仸何赔偿责仸。
手册版本 V1.0
版权所有©2011 曙光信息产业股仹有限公司
2
SAS RAID(HBA)卡配置工具用户手册
商标和版权
“SUGON”及图标是曙光信息产业股仹有限公司的商标或注册商标。 “中科曙光”及图标是曙光信息产业股仹有限公司的商标或注册商标，文中“曙光信息产业股仹有限公司”简称“曙 光公司”。
手册版本 V1.0
R8760 Raid 卡配置及管理软件介绍 ...................................................................... 1
版权所有©2011 曙光信息产业股仹有限公司
4
SAS RAID(HBA)卡配置工具用户手册
4.1R8760 Raid 卡配置说明 ................................................................................ 1 4.1.1BIOS POST 界面 ........................................................................................ 1 4.1.2Raid 卡配置主菜单说明 .............................................................................. 2 4.1.3Controller Information ................................................................................. 3 4.1.4Physical Drive Management ...................................................................... 3 4.1.5Disk Array Management ............................................................................. 4 4.1.6Logical Drive Management......................................................................... 6 4.1.7Spare Drive Management ........................................................................ 11 4.1.8Background Activity Management............................................................ 11 4.1.9Event log................................................................................................... 12 4.1.10Time Sync............................................................................................... 13 4.1.11Miscellaneous ......................................................................................... 13 4.2R8760 Raid 卡在 Windows 操作系统下管理软件的使用说明 ...................... 14 4.2.1WebPAMPRO 管理软件的安装 ................................................................ 14 4.2.2WebPAMPRO 管理软件的登录 ................................................................ 15 4.2.3WebPAMPRO 管理软件 DashBoard 界面功能介绍 ................................. 15 4.2.4Device 界面功能介绍 ................................................................................ 19 4.2.5Storage 界面功能介绍 .............................................................................. 21 4.2.6Admin Tool 界面功能介绍......................................................................... 24 4.2.7Global Management 界面功能介绍 .......................................................... 27 4.2.8R8760 Raid 卡在 Linuxs 操作系统下管理软件的使用说明 ....................... 27
曙光存储配置步骤
曙光存储调试主要步骤本文引用设备为DS600-G10一、产品简介1.产品介绍DS600-G10是曙光公司推出的FC、IP一体化的网络存储产品，采用先进的设计理念和体系架构，融入热插拔双控制器，8Gb FC、1Gb/10Gb ISCSI接口，多核处理器，以及Flash缓存保护等多项先进的数据处理和传输技术，保证了系统的高可靠性、高性能和强大的扩展能力，既能通过高效的FC方式接入，又能兼容便捷的IP存储环境，同时实现FC接入和IP 接入，实现IP和FC存储的有效融合。
2.硬件组成DS600-G10磁盘阵列分为单控制器、双控制器两种配置，每个控制器含4个千兆iSCSI主机接口，另可选配2个8G FC主机接口3.控制接口4.管理DS600-G10磁盘阵列DS600-G10磁盘阵列采用内置嵌入式Web管理软件Sugon RAID Manager，不需要在主机端安装任何组件，只需使用浏览器登录磁盘阵列控制器，即可实现对磁盘阵列的全面管理。
可以使用浏览器登录到DS600-G10磁盘阵列管理界面。
默认网络设置为：IP：10.0.0.1子网掩码：255.255.255.0输入默认用户名/密码后，单击登录按钮，弹出安全提示，单击“是”，进入软件主界面。
默认用户名：administrator默认密码：password5.RAID配置DS600-G10磁盘阵列建议系统工程师使用高级选项创建RAID,以便于后期维护管理。
点击管理界面“存储”选项，在显示界面点击“磁盘阵列->创建磁盘阵列”按钮，如下图所示：点击“存储->逻辑驱动器->创建磁盘阵列”如下图所示，进入逻辑驱动器创建界面。
在磁盘组选择界面，选择可配置磁盘阵列（DA），点击下一步，进入RAID 配置界面。
在弹出界面，输入RAID 分区名称，选择RAID级别，输入创建分区容量，调整条带、扇区、读写策略等参数，RAID 建立完毕后，可根据需求建立热备磁盘，以保证设备的安全可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
前言感谢您选用曙光服务器，配置曙光服务器SAS RAID卡前请详细阅读本手册。
本手册主要介绍了RAID的功能以及对各RAID级别进行了解释；同时对于曙光服务器中的SAS RAID卡的配置进行了说明。
本手册主要包括如下三个部分：一、RAID简介及各RAID级别介绍；二、对基于LSI ROC1078芯片的RAID卡的配置、操作系统下的管理工具的安装使用进行了介绍；三、对基于Adaptec SAS RAID卡的配置、作系统下的管理工具的安装使用进行了介绍。
版权所有 ©2006 曙光信息产业有限公司。
本手册受版权法保护，本手册的任何部分未经曙光信息产业有限公司授权，不得擅自复制或转载。
本手册中提到的信息，如因产品升级或其他原因而导致变更，恕不另行通知。
“Lsilogic”及图标是LSI公司的注册商标。
“Adaptec”及图标是Adaptec公司的注册商标。
其他注册商标均由其各自的商标持有人所有。
目录前言--------------------------------------------------------------------------------1第一章 Raid技术简介---------------------------------------------------------31 Raid技术简介------------------------------------------------------------------------------------------32 Raid级别简介------------------------------------------------------------------------------------------33 Raid各级别的对比------------------------------------------------------------------------------------84 Raid术语简介------------------------------------------------------------------------------------------8 第二章 LSI Raid配置及管理软件介绍-----------------------------------122.1 LSI Raid WebBIOS Configuration Utility配置向导------------------------------------------122.1.1 WebBIOS Configuration Utility简介---------------------------------------------------122.1.2 如何进入WebBIOS Configuration Utility--------------------------------------------122.1.3 WebBIOS Configuration Utility 存储配置--------------------------------------------142.1.3.1 自动配置：-------------------------------------------------------------------------------152.1.3.2 自定义配置：----------------------------------------------------------------------------152.1.4 设置热备盘（Hot Spare）---------------------------------------------------------------172.1.5查看及修改相关配置信息----------------------------------------------------------------192.2 MegaRaid Storage manager 管理软件安装与使用-------------------------------------------232.2.1 MegaRaid Storage manager在Windows下的安装----------------------------------242.2.2 MegaRaid Storage manager配置与使用-----------------------------------------------282.2.3 MegaRaid Storage manager 管理软件在Linux系统下的安装与使用--------35 第三章 Adaptec Raid配置及管理软件介绍------------------------------363.1 Adaptec Configuration Utility配置向导--------------------------------------------------------363.1.1 Array Configuration Utility---------------------------------------------------------------373.1.2 SerialSelect Utility--------------------------------------------------------------------------433.1.3 Disk Utilities---------------------------------------------------------------------------------443.1.4 View the Event Log------------------------------------------------------------------------443.2 Adaptec Storage Manager 管理软件安装与使用---------------------------------------------453.2.1 Adaptec Storage manager在Windows下的安装-------------------------------------453.2.2 Adaptec Storage Manager配置与使用-------------------------------------------------483.2.3 Adaptec Storage manager在Linux下的安装与使用--------------------------------55第一章 Raid技术简介1 Raid技术简介1987年，Patterson、Gibson和Katz这三位工程师在加州大学伯克利分校发表了题为《A Case of Redundant Array of Inexpensive Disks（廉价磁盘冗余阵列方案）》的论文，其基本思想就是将多个容量较小的、相对廉价的磁盘驱动器进行有机组合，使其性能超过一个昂贵的大磁盘。
这一设计思想很快被接受，从此RAID技术得到了广泛应用，数据存储进入了更快速、更安全、更廉价的新时代。
后来RAID中的字母I被改作了Independent，RAID的含义变为“独立冗余磁盘阵列”。
RAID的采用为存储系统（或者服务器的内置存储）带来巨大利益，其中提高传输速率和提供容错功能是最大的优点。
RAID通过同时使用多个磁盘，提高了传输速率。
RAID通过在多个磁盘上同时存储和读取数据来大幅提高存储系统的数据吞吐量。
在RAID中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个磁盘驱动器几倍、几十倍甚至上百倍的速率。
通过数据校验，RAID可以提供容错功能。
这是使用RAID的第二个原因，因为普通磁盘驱动器无法提供容错功能，如果不包括写在磁盘上的CRC(循环冗余校验)码的话。
RAID容错是建立在每个磁盘驱动器的硬件容错功能之上的，所以它提供更高的安全性。
在很多RAID模式中都有较为完备的相互校验/恢复的措施，甚至是直接相互的镜像备份，从而大大提高了RAID系统的容错度，提高了系统的稳定冗余性。
2 Raid级别简介1，Raid0Raid0 是无数据冗余的存储空间条带化，具有低成本、极高读写性能、高存储空间利用率的RAID级别，适用于Video/Audio存储、临时文件的转储等对速度要求极其严格的特殊应用。
但由于没有数据冗余，其安全性大大降低，构成阵列的任何一块磁盘损坏都将带来数据灾难性的损失。
Raid0中，磁盘坏掉一块，所有的数据丢失2，Raid1RAID1 使用磁盘镜像(disk mirroring)的技术，是偶数块磁盘数据完全镜像，安全性好，技术简单，管理方便。
但其无法扩展（单块磁盘容量），数据空间浪费大。
Raid1中，磁盘坏掉一块，数据不会丢失3，Raid10Raid10，即Raid1+0，磁盘先做Raid1，再做Raid0，具体请看下图上图中，4块磁盘做Raid10，每个Raid1支持1块磁盘掉线4，Raid5是目前应用很广泛的RAID技术。
各块独立磁盘进行条带化分割，相同的条带区进行奇偶校验（异或运算），校验数据平均分布在每块磁盘上。
以n块磁盘构建的RAID 5阵列可以有n－1块磁盘的容量，存储空间利用率非常高。
RAID 5 具有数据安全、较好的读写速度，空间利用率高等优点。
5，Raid50Raid50，即Raid5+0，磁盘先做Raid5，再做Raid0，具体请看下图Raid50中，每个Raid5支持一块磁盘掉线6，Raid 1ERaid 1 Enhanced是支持奇数盘的Raid1，支持3~16块磁盘。
7，Raid5EERaid5EE类似于Raid5+hotspare。
不过Radi5EE中，Hotspare盘也参与Raid组建，Hotspare是已经条带化的空间，并均匀分布在各个磁盘中。
和Raid5相比，数据读写更加快速，Rebuild速率也很占优势。
8，Raid6RAID6的全称叫“Independent Data disks with two independent distributed parity schemes(带有两个独立分布式校验方案的独立数据磁盘)”。
