eib智能照明系统原理

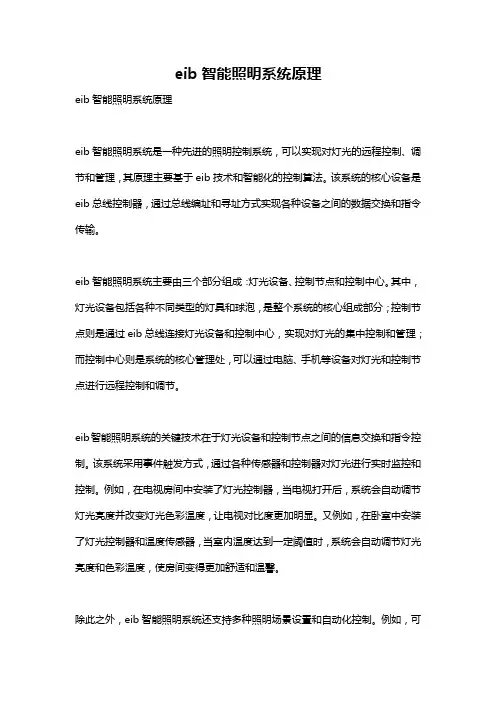

eib智能照明系统原理eib智能照明系统原理eib智能照明系统是一种先进的照明控制系统，可以实现对灯光的远程控制、调节和管理，其原理主要基于eib技术和智能化的控制算法。
该系统的核心设备是eib总线控制器，通过总线编址和寻址方式实现各种设备之间的数据交换和指令传输。
eib智能照明系统主要由三个部分组成：灯光设备、控制节点和控制中心。
其中，灯光设备包括各种不同类型的灯具和球泡，是整个系统的核心组成部分；控制节点则是通过eib总线连接灯光设备和控制中心，实现对灯光的集中控制和管理；而控制中心则是系统的核心管理处，可以通过电脑、手机等设备对灯光和控制节点进行远程控制和调节。
eib智能照明系统的关键技术在于灯光设备和控制节点之间的信息交换和指令控制。
该系统采用事件触发方式，通过各种传感器和控制器对灯光进行实时监控和控制。
例如，在电视房间中安装了灯光控制器，当电视打开后，系统会自动调节灯光亮度并改变灯光色彩温度，让电视对比度更加明显。
又例如，在卧室中安装了灯光控制器和温度传感器，当室内温度达到一定阈值时，系统会自动调节灯光亮度和色彩温度，使房间变得更加舒适和温馨。
除此之外，eib智能照明系统还支持多种照明场景设置和自动化控制。
例如，可以根据时间和人员需求设定不同的照明场景，如白天新闻、晚上电影、晚间读书等，系统会自动根据设定的场景调节灯光亮度、色彩温度和灯光组合。
又例如，在弱光环境下，系统会根据传感器感应到的空间情况和人员需求，自动启动对应的灯光组合，确保室内安全和舒适。
总之，eib智能照明系统是一种基于eib技术和智能化控制算法的先进照明控制系统，具有灵活、智能、可靠、节能等多种优点。
其原理在于通过控制中心、控制节点和灯光设备之间的信息交换和指令控制，实现对灯光的远程控制和自动化管理。
施耐德电气智能灯光控制系统介绍
CBS 6路3A专业级调光器
L5103D20LP
CBS 3路20A专业级调光器
L5112D10UA
CBS 12路10A通用调光器
L5112D5UA
CBS 12路5A通用调光器
L5106D10UA
CBS 6路10A通用调光器
L5106D5UA
CBS 6路5A通用调光器
L5103D10UA
CBS 3路10A通用调光器
通过软件对所有单元进行编程，实现相应的控制功能
8
C-Bus运行的必要条件
足够的弱电工作电源,但每个网络不超过2A 每个网段元件的数量不超过100个 系统总线的总长度不超过1000米
9
系统拓扑结构
LINE
STAR
TREE
10
多网络C-Bus系统
5500NB
Power Reticulation
IBM Compatible
11
基于TCP/IP 的多网络C-Bus系统
5500CN
Electrical Distribution
TCP/IP Network
C-Bus Network Interface
C-Bus Network
C-Bus Network Interface
Local C-Bus Network
C-Bus Network
C-Bus Network Interface
Local C-Bus Network
IBM Compatible
Ethernet Network Hub
Router
WAN
C-Bus Network Interface
C-Bus Network
Ethernet Network Hub
KNX灯控施耐德电气智能照明系统方案
KNX/EIB智能建筑控制系统方案一、电气KNX/EIB智能建筑控制系统介绍随着人们对建筑品味的日益提高，人们在希望降低能源消耗的同时，对建筑物电气安装的灵活性、舒适性与功能性也提出了越来越高的要求，它有力的推进了建筑系统工程的发展。
建筑系统工程的基础是建筑安装技术的一体化，打破行业的界线，将智能化的家庭技术与楼宇技术的全部功能包揽于一身。
传统的电气安装技术已难以满足现代化建筑的需要，所谓智能化的建筑成为当今先进建筑的必然。
早在20世纪80年代中期，各家公司就已不谋而合的酝酿着将总线技术应用于电气安装技术与楼宇技术，人们已经发现各个厂家专用系统的进入市场，给市场的相互广泛渗透设置了屏障。
在此背景下，发源于欧洲的KNX/EIB（European Installation Bus，欧洲安装总线）智能安装系统应运而生。
KNX/EIB是将目前计算机控制技术领域最新的现场总线技术应用于传统的电气安装领域的新技术，它使来自各行各业各工种的各个单独的产品和系统联合成为一个相互联通的系统，有效地实现了对照明、调光、百叶窗、场景控制、用电负荷控制、安保、供热系统等的智能控制，达到安全、节能、人性化的效果，并能在今后的使用中方便地根据用户的需求进行变更，成为真正灵活智能的电气安装系统。
它的优势是传统电气安装所无法比拟的。
1. KNX/EIB 面向未来的电气安装系统现代的建筑离开电是无法想象的。
无论是传统的照明和插座，还是现代化的通讯、安保等技术，都离不开电的供应。
KNX/EIB技术本身是在传统电气安装技术基础上引入现场总线概念而发展起来的，它对传统电气安装技术而言是一次突破性的革命，是当今建筑技术领域非常优秀的技术标准。
KNX/EIB总线系统适用于工业建筑、楼宇建筑和住宅建筑。
工程设计简单和使用过程中的灵活性与经济性，已经使KNX/EIB获得了日益广泛的应用，它克服了传统安装技术的诸如控制电缆的数量的不断增多、工程设计耗时费力、火灾负担高以及维修与故障查找的能见性差等许多缺点，综合了过去必须使用许多单个系统才能完成的建筑功能，它具有现场总线技术的核心优点如系统结构简单，设计、安装和维护方便，全分散控制等，解决了建筑中由于涉及工种和功能过多而导致系统过于独立和操作复杂的问题，电力线可直接通向用电设备，传感器可方便的用总线电线来连接，相同的界面、相同的按钮、跨行业的一体化控制，应用领域空前扩展。
施耐德电气KNXEIB智能灯光控制系统介绍
描述
4路干点输入模块 8路干点输入模块 4路24V信号输入模块 8路24V信号输入模块 4路230V信号输入模块 8路230V信号输入模块 2路通用输入/输出接口 4路通用输入/输出接口 4路模拟输入模块 4路模拟输出模块
Schneider Electric - ISC Marketing - 1/2010
●系统集成商
● 在70个国家有30000个系统集成商。 ● 专用调试ETS软件
Schneider Electric - ISC Marketing - 1/2010
6
KNX会员
Schneider Electric - ISC Marketing - 1/2010
7
系统介绍
一个包容的科技…
智能面板带遥控 多功能带温控面板 移动感应器 光线感应器 气象感应器
1.0.0
Area 1
LK15
1.15.0
1.1.1
1.15.1
Linie 1
1.1.63 Linie 15
1.15.63
Area line 0.0
15 14 13 12 11 10 9 8 7 6 5 4 3 2
一个系统包括15个域
整个系统总共的设备数可达 14400个
Schneider Electric - ISC Marketing - 1/2010
描述
4路10A开关控制模块 8路10A开关控制模块 12路10A开关控制模块 2路16A开关控制模块 4路16A开关控制模块 8路16A开关控制模块 12路16A开关控制模块 2路16A开关控制模块带电流检测 4路16A开关控制模块带电流检测 8路16A开关控制模块带电流检测 12路16A开关控制模4 2.5 4
施耐德KNX、EIB设计手册
2012
KNX /EIB 系统
第一章KNX/EIB系统简介/2第二章KNX/EIB系统设计例图/6第三章KNX/EIB系统与BA的连接方法/10第四章KNX/EIB系统施工说明/11第五章KNX/EIB系统元件一览表/12第六章KNX/EIB系统部分业绩/21
2
3
4
Tree
5
6
7
2、通过USB接口进行连接。
二、通过USB接口进行连接：
KNX/EIB系统提供USB接口与BA系统连接，接口协议为KNX/EIB标准协议，应用软件可由BA系统集成商自行开发。
此方法可实现施耐德KNX/EIB系统系统与BA系统的完全连接，但要求BA系统集成商有一定的软件开发能力。
USB接口元件型号：MTN681829
2、软件OPC-Server，安装OPC-Server软件的电脑通过USB接口与KNX/EIB系统连接，BA可以OPC方式访问Server。
此方式成本相对较低
3、KNX/EIB适配器，提供USB接口及文本方式的数据。
施耐德智能灯光控制解决方案-PPT文档
控制更安全
Safe and Security
Schneider Electric - ISC – 束中明 – 09/02/25
18
Thank You...
Schneider Electric - ISC – 束中明 – 09/02/25
19
照明控制器的产地
Schneider Electric - ISC – 束中明 – 09/02/25
5
C-bus智能灯光场景控制系统简介
C-bus Intelligent Lighting Control System
230VAC
输出单元
C-bus2总线
大功率调光模块
继电器模块
专业调光模块
系统单元
输入单元
烟台火车站
Schneider Electric - ISC – 束中明 – 09/02/25
17
现代火车站 智能灯光控制解决方案 总结
Solution Conclusions
可观的节能效果
Energy Efficient
自动控制
Automatic Control
灯光维护更方便
Convenient Maintenance
C-bus Successful Case
乌鲁木齐机场
Urumqi Airport
所在地区 机场名称 系统投入运行日期 控制灯光的回路数 照明控制器的品牌 照明控制器的型号 照明控制器的产地
乌鲁木齐 乌鲁木齐机场 预计2008年8月 约1200回路 施耐德奇胜 C-Bus L5504RVF、L5508RVF 澳大利亚/中国
Scene Control
延长光源寿命
Prolonged light life
KN系统介绍
Schneider Electric - ISC Marketing - 1/2010
模数
2.5 4 4 4 4 6 6
28
输出单元
窗帘控制模块
● 可独立控制最多12个百叶窗/卷帘驱动器 ● 能够自由设置百叶窗或开关通道的功能 ● 可设置运行时间、步长、天气报警、场景 ● 安装在EN 50022 DIN导轨上
Schneider Electric - ISC Marketing - 1/2010
4
KNX的历史
Schneider Electric - ISC Marketing - 1/2010
● 1980s 成立 INSTABUS协会 ● 1990s 成立EIBA（欧洲安装总线） ● 2000s 成立KNX协会
32
系统单元
电源模块
● 4 modules 标准结构尺寸 ● 安装简单 ● 丰富的电源系列160mA、320mA、640mA ● KNX电源配备电源模块可以符合不同电压为其供电
Schneider Electric - ISC Marketing - 1/2010
33
电源模块产品系列
标注号
MTN-PS160mA MTN-PS320mA MTN-PS640mA MTN-PS160mA-E
全分散结构
灯光/遮阳/空调集成控制
控制方式多样
现场智能面板 人体感应/光线感应/气象感应 红外遥控 定时控制 中控电脑
节能
Schneider Electric - ISC Marketing - 1/2010
10
拓扑结构
LINE STAR
Schneider Electric - ISC Marketing - 1/2010
智能照明控制系统(KNX)讲解
