电容成本比较以及选型指南
开关电源电容选择计算方法
开关电源电容选择计算方法选择开关电源的电容时，需要考虑以下几个因素：工作频率、负载要求、稳压要求、体积和成本。
第一步：确定工作频率工作频率对电容的选择非常重要，因为电容器的容性会随频率的变化而变化。
通常，电容的容性与频率成反比，因此在高频范围内选择合适的电容值非常关键。
第二步：计算负载要求负载要求包括负载电流和纹波电流两个方面。
负载电流是指电容器需要提供给负载的电流，而纹波电流是指从电容器流过的交流电流。
负载电流通常可以从电路图或负载手册中获取，纹波电流则可以通过计算或测量获得。
根据负载电流和纹波电流的数值，可以计算所需的最小电容值。
一般来说，较大的负载电流和纹波电流需要更大的电容值才能满足系统要求，而较小的负载电流和纹波电流则可以选择相对较小的电容值。
一般的经验法则是，选择的电容值应该大于所需电容值的两倍。
第三步：考虑稳压要求稳压要求是指在负载变化或输入电压变化时，输出电压的稳定性。
稳压要求一般通过纹波电压来衡量，即输出电压的波动幅度。
如果稳压要求较高，则需要选择较大容值的电容器。
一般来说，电容器的容值越大，输出电压的稳定性越好。
但是，较大的电容值通常会增加系统的体积和成本，因此需要在稳压要求和系统成本之间进行权衡。
第四步：考虑体积和成本电容器的体积和成本是选择电容值时需要考虑的重要因素。
较大的电容值通常会增加系统的体积和成本，因此需要根据系统的要求和预算来选择合适的电容值。
此外，还需要考虑电容器的封装形式和温度特性，因为这些因素也会影响系统的体积和成本。
总之，选择开关电源的电容时需要考虑工作频率、负载要求、稳压要求、体积和成本等因素。
根据这些因素的要求和约束，可以计算出所需的最小电容值，并在此基础上进行合理的选择。
在选择电容器时，还需要考虑电容器的封装形式、温度特性和可靠性等因素，以确保系统的性能和可靠性。
如何选择合适的电容值
如何选择合适的电容值在电子电路设计中，电容是一种重要的电子元件，它具有储存电荷和滤波的功能。
电容器所能储存的电荷量取决于其电容值的大小。
因此，在电子电路中选择合适的电容值非常重要。
本文将探讨如何选择合适的电容值，并介绍一些常见的选择方法。
一、了解电容值的基础知识电容的单位是法拉(F)。
常用的电容值通常以微法(F)为单位，即10的负六次方法拉。
我们常见的电容值包括皮法(PF)、纳法(NF)、微法(μF)和毫法(mF)。
在电子电路中，一般使用微法或毫法级别的电容。
二、根据需求选择电容值选择合适的电容值应根据实际需求来确定。
以下是一些常见的选择方法：1. 容量大小与电压跌落关系在直流电源滤波电路中，电容器主要用于平滑输出电压，减小电压的波动。
电容的容量大小与电压跌落之间有一定的关系。
如果电流变化较大或者需要较小的电压跌落时，应选择较大容量的电容。
2. 应用频率电容器具有阻挡直流信号通过、允许交流信号通过的特性。
当电路中有高频分量时，电容的阻抗会变小。
因此，在高频电路中，需要选择具备较小电容值的电容。
3. 特殊电路要求不同的电子电路对电容值的要求也不同。
例如定时电路中需要使用电容器充放电来实现时间延迟，此时需要根据设计要求选择合适的电容值。
三、参考现有电路设计在电子电路设计中，可以参考现有的电路设计来确定合适的电容值。
可以通过查阅相关的电子电路手册、参考书籍或者在电子论坛上寻求帮助，了解电路设计中常用的电容值。
四、试验法确定电容值在一些特殊情况下，可以通过试验法来确定合适的电容值。
通过在电路中逐步增加或减小电容值，并测试电路性能，来找到最合适的电容值。
五、总结与建议在选择合适的电容值时，我们需要根据电路需求来确定容量大小。
考虑电压跌落、频率特性以及特殊电路要求。
同时，参考现有电路设计和试验法也是选取合适电容值的有效方法。
最终，我们应根据具体情况进行选择，并通过实际测试验证电容值的适用性。
电容作为电子电路中重要的元件之一，选择合适的电容值对于电路性能的稳定性和工作效果具有重要意义。

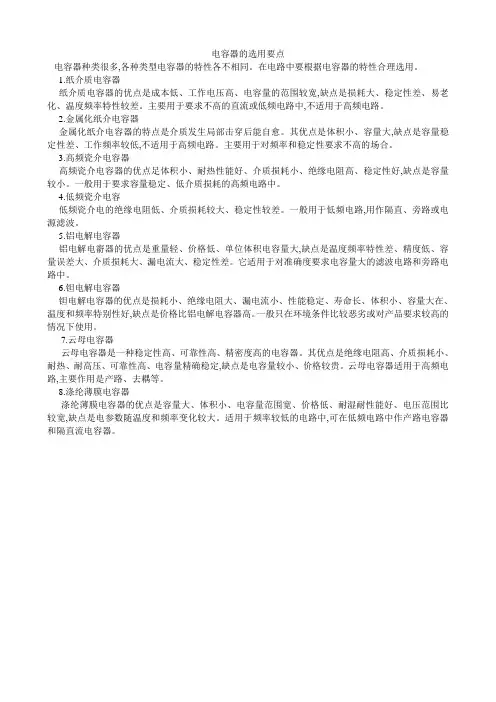

电容器的选用要点
电容器的选用要点电容器种类很多,各种类型电容器的特性各不相同。
在电路中要根据电容器的特性合理选用。
1.纸介质电容器纸介质电容器的优点是成本低、工作电压高、电容量的范围较宽,缺点是损耗大、稳定性差、易老化、温度频率特性较差。
主要用于要求不高的直流或低频电路中,不适用于高频电路。
2.金属化纸介电容器金属化纸介电容器的特点是介质发生局部击穿后能自愈。
其优点是体积小、容量大,缺点是容量稳定性差、工作频率较低,不适用于高频电路。
主要用于对频率和稳定性要求不高的场合。
3.高频瓷介电容器高频瓷介电容器的优点足体积小、耐热性能好、介质损耗小、绝缘电阻高、稳定性好,缺点是容量较小。
一般用于要求容量稳定、低介质损耗的高频电路中。
4.低频瓷介电容低频瓷介电的绝缘电阻低、介质损耗较大、稳定性较差。
一般用于低频电路,用作隔直、旁路或电源滤波。
5.铝电解电容器铝电解电窬器的优点是重量轻、价格低、单位体积电容量大,缺点是温度频率特性差、精度低、容量误差大、介质损耗大、漏电流大、稳定性差。
它适用于对准确度要求电容量大的滤波电路和旁路电路中。
6.钽电解电容器钽电解电容器的优点是损耗小、绝缘电阻大、漏电流小、性能稳定、寿命长、体积小、容量大在、温度和频率特别性好,缺点是价格比铝电解电容器高。
一般只在环境条件比较恶劣或对产品要求较高的情况下使用。
7.云母电容器云母电容器是一种稳定性高、可靠性高、精密度高的电容器。
其优点是绝缘电阻高、介质损耗小、耐热、耐高压、可靠性高、电容量精确稳定,缺点是电容量较小、价格较贵。
云母电容器适用于高频电路,主要作用是产路、去耦等。
8.涤纶薄膜电容器涤纶薄膜电容器的优点是容量大、体积小、电容量范围宽、价格低、耐湿耐性能好、电压范围比较宽,缺点是电参数随温度和频率变化较大。
适用于频率较低的电路中,可在低频电路中作产路电容器和隔直流电容器。
3mf电容成本
3mf电容成本
3mf电容的成本会受到多种因素的影响，如品牌、型号、制造工艺和原材料等。
因此，具体的成本会因具体情况而异。
一般来说，电容的成本可以通过以下公式来估算：
电容成本=材料成本+生产成本+运输成本+销售成本
其中，材料成本主要取决于电极材料、绝缘材料和电介质等；生产成本主要包括设备、人工和管理等方面的费用；运输成本取决于运输距离和方式；销售成本则包括销售渠道、广告和销售人员的费用等。
如果你需要了解具体的3mf电容成本，建议咨询专业的电子元器件供应商或制造商。
电路中电容的选择
电路中电容的选择作者：佚名来源：互联网点击数： 6 更新时间：2007年04月04日通常音频电路中包括滤波、耦合、旁路、分频等电容，如何在电路中更有效地选择使用各种不同类型的电容器对音响音质的改善具有较大的影响。
1.滤波电容整流后由于滤波用的电容器容量较大，故必须使用电解电容。
滤波电容用于功率放大器时，其值应为10000μF以上，用于前置放大器时，容量为1000μF左右即可。
当电源滤波电路直接供给放大器工作时，其容量越大音质越好。
但大容量的电容将使阻抗从10KHz附近开始上升。
这时应采取几个稍小电容并联成大电容同时也应并联几个薄膜电容，在大电容旁以抑制高频阻抗的上升，如下图所示。
图 1 滤波电路的并联2.耦合电容耦合电容的容量一般在 0.1μF ～ 1μF 之间，以使用云母、丙烯、陶瓷等损耗较小的电容音质效果较好。
3.前置放大器、分频器等前置放大器、音频控制器、分频器上使用的电容，其容量在100pF ～ 0.1μF之间，而扬声器分频LC网络一般采用1μF～数10μF之间容量较大的电容，目前高档分频器中采用CBB电容居多。
小容量时宜采用云母，苯乙烯电容。
而LC网络使用的电容，容量较大，应使用金属化塑料薄膜或无极性电解电容器，其中无机性电解电容如采用非蚀刻式，则更能获取极佳音质。
电容的基础知识——————————————一、电容的分类和作用电容(Electric capacity)，由两个金属极，中间夹有绝缘材料（介质）构成。
由于绝缘材料的不同，所构成的电容器的种类也有所不同：按结构可分为：固定电容，可变电容，微调电容。
按介质材料可分为：气体介质电容，液体介质电容，无机固体介质电容，有机固体介质电容电解电容。
按极性分为：有极性电容和无极性电容。
我们最常见到的就是电解电容。
电容在电路中具有隔断直流电，通过交流电的作用，因此常用于级间耦合、滤波、去耦、旁路及信号调谐二、电容的符号电容的符号同样分为国内标表示法和国际电子符号表示法，但电容符号在国内和国际表示都差不多，唯一的区别就是在有极性电容上，国内的是一个空筐下面一根横线，而国际的就是普通电容加一个“＋”符号代表正极。
电路中电容的选择
浅析电路中电容的选择电容是我们在电路中经常用到的无源器件，经常见到的几种有铝电解电容，钽电容，贴片陶瓷电容。
由于每种电容的特性决定了相应的使用场合不同。
下面我们来比较一下几种电容的区别和特点，总结一下在实际电路中应该怎样选择电容。
(一)铝电解电容顾名思义，其主要的组成部分就是铝箔和电解液。
简单的了解铝电解电容的生产工艺，即把铝箔卷成柱状，注入液态电解质，再引出正负两个端子，然后把电容的芯材密封在金属外壳里。
液态电解液中存在一定比例的水，当电容上有漏电流流过的情况下，水可以被分解为氢气和氧气，氧气通过氧化反应可以与阳极形成新的氧化膜，氢气通过电容的橡胶塞排出。
这样不至于损坏电容。
生产工艺简单，成本低是铝电解电容的一个特点。
除此之外，铝电解电容还有以下特点：a. 由于密封壳不是完全的密封，电解液会容易干涸，因此铝电解电容的使用寿命有限b. 由于电解液中水的存在，影响了铝电解电容在高温和低温环境下的使用性能c. 工艺特性原因，铝电解电容的ESR，ESL比较难做小，因此铝电解电容的自谐振频率点通常都比较低，大致在几十KHz到几MHz范围d. 铝电解电容的容量与铝箔的尺寸正相关，容量可以做的很大，容量越大电容尺寸越大。
根据以上特性，铝电解电容被广泛应用在低频的滤波场合，特别是在几十KHz到几MHz的环境，比如电源的输出滤波，我们经常看到的都是铝电解电容的身影。
在使用铝电解电容的时候，要注意电容耐压满足电路需求。
另外，在其他要求不严格的情况下，容量可以尽量选择大一些，容量越大ESR越小，更容易满足电路目标阻抗的要求。
在某些高温使用环境，尽量避免选择小体积小容量的铝电解电容，以免由于温度过高电解液挥发干涸造成电容失效影响到整个电路的工作。
(二)钽电容钽电容是另外一种使用广泛的电容，同铝电解电容一样，钽电容也是一种电解电容。
其主要的工艺流程是将钽粉压制成型后烧结成多孔的实心块，经过阳极化处理形成氧化膜，然后覆上固体电解质，再覆上一层石墨及铅锡涂层，最后用树脂封装成型为固体的钽电容。
如何选择适合的电容
如何选择适合的电容电容是电子器件中常用的被动元件之一，广泛应用于各种电路中。
选购适合的电容对于电路的稳定性和性能起着至关重要的作用。
本文将介绍如何选择适合的电容，以帮助读者在选购电容时做出正确的决策。
首先，在选择适合的电容之前，我们需要了解一些电容的基本知识。
电容的主要特性有电容值、电压容量、精度和工作温度范围。
电容值是指电容的存储能力，通常以法拉（F）为单位。
电压容量是指电容器能够承受的最大工作电压。
精度是指电容器的电容值与标称值之间的误差。
工作温度范围是指电容器能够正常工作的温度范围。
其次，要选择适合的电容，我们需要考虑电路的要求。
不同的电路对电容的要求有所不同。
在选择电容时，需要考虑电容值、电压容量和精度。
首先，确定所需的电容值，可以通过计算或者根据电路的要求进行选取。
其次，根据电路的最大工作电压确定所需的电压容量。
精度方面，一般情况下，精度要求较高的电路需要选择精度较高的电容。
然后，考虑电容的性能指标。
除了上述的基本特性外，还有一些其他的性能指标需要考虑。
例如，漏电流是指电容器在正常工作条件下的电流泄漏情况。
对于某些要求较高的应用，要选择漏电流较小的电容。
此外，一些特殊应用可能需要选择具有低ESR（等效串联电阻）的电容，以保证电路的性能。
最后，要选择适合的电容，还需要考虑供应商的信誉和产品的可靠性。
选择有信誉的供应商可以保证获得质量有保证的电容器。
此外，了解供应商的售后服务情况也很重要，以便在需要时能够得到及时的支持。
综上所述，选择适合的电容需要考虑多个因素，包括电容值、电压容量、精度、工作温度范围、性能指标以及供应商的信誉和产品可靠性。
只有全面考虑这些因素，才能选购到对于电路要求合适的电容，确保电路的稳定性和性能。
在选购过程中，读者可以通过咨询专业人士或者参考电容器的技术规范书籍来获取更多的信息。
电容器的选型方法是什么？
电容器的选型方法是什么？
电容器的选型方法主要包括以下步骤：
根据电路要求选择电容器种类：根据使用频率的高低选择合适的电容器种类，如叠层陶瓷电容器、固体钽电容器、液体铝电容器等。
根据环境温度变化要求选择合适的电容器，如固体钽电容器在高温下性能较好，而液体铝电容器在低温下性能较好。
根据电路要求选择电容器容量：根据电路要求的容量及允许偏差、额定电压等要求选择合适的电容器。
根据电路要求选择电容器工作电压：根据电路要求的电压及耐压能力选择合适的电容器，确保电容器的工作电压不高于其额定电压，同时留有一定余量。
根据电路要求选择电容器绝缘电阻和介质损耗：根据电路要求选择绝缘电阻大、介质损耗小的电容器，以确保电容器具有较高的绝缘性能和较低的能量损耗。
根据电容器工作环境选择电容器：根据电容器的工作环境选择合适的电容器，如在高湿环境下应选择密封性能好的电容器，在强磁环境下应选择铁芯电容器等。
考虑电容器的耐纹波能力：对于在滤波电路中使用的电容器，需要考虑其承受一定频率和幅值的交流电压和交流电流导致的发热冲击。
综上所述，电容器的选型需要考虑电路的要求、环境因素以及电
容器的性能参数等因素，根据具体的应用场景和需求进行合理选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
200
2000
GGD
柜体
2000*800
*600mm
1个
1600
1600
连接
导线
16 mm2
30米
16
480
指示灯等连接导线
1.5mm2
60米
约100
GGD
柜体
2200*1000*600mm
1个
2000
2000
合计
10532
10346
2、200KVAR低压成套柜总成本比较
方
案
成
本
项
目
现有无功补偿装置设计方案
控制器
电平输出
1只
750
750
二次电流互感器
CNS-CT
1只
免费
免费
熔丝
63A
30只
10
300
避雷器
500V
3只
15
45
复合
开关
△400V/60A
10只
450
4500
智能电容
CNS-ICS
/450-20.20
5台
1650
8250
避雷器
500V
3只
15
45
连接
导线
16mm2
6米
16
96
电力
电容
400V/20kvar
200KVAR低压成套柜设计方案及材料成本比较
方பைடு நூலகம்
案
内
容
三相共补、过零投切
三相共补、过零投切
一
次
接
线
图
设计
方案
现有无功补偿装置设计方案
使用智能电容设计方案
补偿
容量
总容量200kvar
总容量200 kvar
材
料
清
单
及
成
本
清
单
名称
技术特性
数量
单价（元）
总价（元）
名称
技术特性
数量
单价（元）
总价（元）
刀开关
400A
1把
100
100
刀开关
400A
1把
100
100
功率因数表
380V
1只
45
45
功率因数表
380V
1只
45
45
电流表
400/5A
3只
25
75
电流表
400/5A
3只
25
75
指示灯
380V
10只
4.5
45
指示灯
380V
10只
4.5
45
一次电流互感器
400/5A
3只
30
90
一次电流互感器
400/5A
3只
30
90
使用智能电容设计方案
直接材料
10532元
10346元
直接人工
3人工*100元/人工=300元
1人工*100元/人工=100元
制造费用
略
略
合计
10832元
10446元
