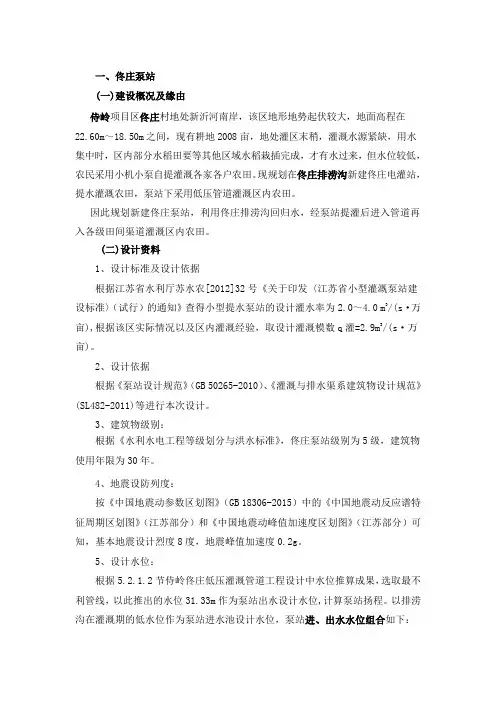

一、佟庄泵站(一)建设概况及缘由侍岭项目区佟庄村地处新沂河南岸，该区地形地势起伏较大，地面高程在22.60m～18.50m之间，现有耕地2008亩，地处灌区末稍，灌溉水源紧缺，用水集中时，区内部分水稻田要等其他区域水稻栽插完成，才有水过来，但水位较低，农民采用小机小泵自提灌溉各家各户农田。
现规划在佟庄排涝沟新建佟庄电灌站，提水灌溉农田，泵站下采用低压管道灌溉区内农田。
因此规划新建佟庄泵站，利用佟庄排涝沟回归水，经泵站提灌后进入管道再入各级田间渠道灌溉区内农田。
(二)设计资料1、设计标准及设计依据根据江苏省水利厅苏水农[2012]32号《关于印发〈江苏省小型灌溉泵站建设标准〉（试行）的通知》查得小型提水泵站的设计灌水率为2.0～4.0 m3/(s·万亩),根据该区实际情况以及区内灌溉经验，取设计灌溉模数q灌=2.9m3/(s·万亩)。
2、设计依据根据《泵站设计规范》（GB 50265-2010）、《灌溉与排水渠系建筑物设计规范》(SL482-2011)等进行本次设计。
3、建筑物级别：根据《水利水电工程等级划分与洪水标准》，佟庄泵站级别为5级，建筑物使用年限为30年。
4、地震设防列度：按《中国地震动参数区划图》（GB 18306-2015）中的《中国地震动反应谱特征周期区划图》（江苏部分）和《中国地震动峰值加速度区划图》（江苏部分）可知，基本地震设计烈度8度，地震峰值加速度0.2g。
5、设计水位：根据5.2.1.2节侍岭佟庄低压灌溉管道工程设计中水位推算成果，选取最不利管线，以此推出的水位31.33m作为泵站出水设计水位,计算泵站扬程。
以排涝沟在灌溉期的低水位作为泵站进水池设计水位，泵站进、出水水位组合如下：管道进口水位： 31.33m 。
进水池：最高水位19.50m ，设计水位19.0m ，最低水位18.80m 。
6、设计流量根据5.2.1.2节确定该站设计流量：Q=0.526m 3/s 。
某某河道泵站工程毕业设计
摘要为满足某县城市排涝的需要，计划在距县城以东15km的新沟河上兴建排涝泵站。
该泵站设计流量为14.0m3/s，设计扬程4.8m，最大扬程6.5m。
选用900ZLB-85型立式轴流泵配JSL14-12型250kW电动机5台套。
站房采用墩墙式湿室型结构，主要建筑物包括正向进水前池，进水池、泵房、隔墩、出水池等。
本论文为新沟河排涝泵站的初步设计，报告内容包括水泵的选型，辅助设备选择，主要建筑物设计，稳定计算，结构计算等。
关键词：泵站，轴流泵，流量，扬程AbstractIn order to satisfythe need of some city’s flood control , a new construction of drainage ditch river pumping station is built in 15 km east of the county in the Xingou riwer.The design flow rate is 14.4m3/s and design head is 4.2m, maximum head is 6.3m.Choose vertical axial flow pump of 900ZLB-85,with 5 sets of JSL14-12 and 250kW motor. The type of station house is wet room wall-type. The main building include the forbay, sump, pumping station,pier, the outlet pool,and so on. The pumping station, will play an important role in Flood control systemThe report includes the selection of pumps, auxiliary equipment selection, the main building design, stability analysis, structure calculation, and so on.Key Words:pumping station; axial-fiow pump; flow; head目录1 综合说明 (1)1.1兴建缘由 (1)1.2工程水位情况 (1)1.3工程地质资料 (1)2.设计参数确定 (2)2.1设计流量 (2)2.2水位分析与特征扬程 (2)2.3建筑物等级 (2)3.主机组选型 (3)3.1水泵选型原则 (3)3.2水泵选型资料 (3)3.3水泵选型方案 (3)3.4动力机配套 (5)3.4.1 动力机类型选择 (5)3.4.2 传动装置选择 (5)3.4.3 电动机的安装形式 (5)3.2.4 配套功率的计算 (5)4．枢纽布置及进出水建筑物设计 (7)4.1枢纽布置及站房结构型式 (7)4.1.1 泵站枢纽布置 (7)4.1.1 上下游地面高程确定 (7)4.2.1前池设计 (8)4.2.2进水池设计 (9)4.3出水设计 (11)4.3.1出水池设计 (11)4.3.2出水池与干渠的渐变段 (12)4.3.3干渠护砌长度 (12)5．泵房布置 (14)5.1站房结构型式与布置 (14)5.2站房各部分高程的确定 (14)5.2.1叶轮中心高程▽叶 (14)5.2.2底板高程▽底 (14)5.2.3电机层楼板高程▽电 (14)5.2.4屋面大梁下缘高程▽梁 (14)5.3站房平面尺寸的确定 (15)5.3.1泵房长度确定 (15)5.3.2泵房宽度确定 (15)5.4拦污栅、检修门设计 (16)5.4.1拦污栅设计 (16)5.4.2检修门设计 (16)6．工况点校核 (17)6.1管路阻力损失计算 (17)6.1.1局部损失计算 (17)6.2扬程校核 (18)7．泵房稳定计算 (20)7.1.1校核渗径长度 (20)7.1.2计算渗流出口逸出坡降 (21)7.2稳定计算 (23)7.2.1作用荷载计算 (23)7.2.2抗滑稳定计算 (27)7.2.3地基稳定计算 (28)8．附属设备选择和布置 (30)8.1供、排水设备布置 (30)8.2通风布置 (30)8.3起重设备选择 (30)8.4拦污清污设备 (30)9．泵房结构设计及配筋计算 (30)9.1底板结构计算 (30)9.1.1荷载计算 (31)9.1.2底板配筋 (32)9.2中墩结构计算 (35)9.2.1受力分析 (35)9.2.2配筋计算 (36)9.2.3抗裂验算 (37)9.3边墩结构计算 (38)9.3.1受力分析 (38)9.3.2各工况内力组合 (39)9.3.3配筋计算 (40)9.3.4抗裂验算 (41)9.4.1受力分析 (43)9.4.2内力计算 (44)9.4.3配筋计算 (45)9.5出水翼墙木47致谢 (66)参考文献 (68)1综合说明1.1兴建缘由为满足某县城市排涝的需要，计划在距县城以东15km的新沟河上兴建排涝泵站。
张村泵站设计水利水电专科
张村泵站设计一、工程概况：1、张村泵站地形图（1/1000）如下图所示：由图上可知：水源位于张村的北面，地形的变动起伏不是很大。
有公路经过张村。
2、地质及土壤情况见钻孔地质柱状剖面图（如图1）3、地下水位316.00m,灌溉期间水源最低的日平均水位为315.20m，最高日平均水位为316.80m，夏季最高日平均水温为34℃。
4、水源设计年内月平均水位见表1：月份123456水位316.58316.60316.55316.58316.47316.38月份789101112水位315.87315.60315.47316.00316.52316.55表15灌溉作物以水稻小麦为主，总耕地面积为3×104亩，其中80﹪分布在张村的西面，各时段的灌水率见表2。
灌水率LS千亩-140304030（35）(37)20灌水时间D·m-19/3-21/37/4-13/42/5-13/518/5-11/618/6-30/66/7-28/79/10-21/10表26、附近有电网通过，电压25kv。
当地建筑材料由块石、碎石、红砖、红瓦及木材等，水泥及钢筋可以由外地运来。
管区交通方便，有公路通过。
二、基本资料：1.地质及土壤情况。
2.地下水位：316.00m。
3.根据灌区需要，控制出水池水位为340.00m。
4.附近有电网，电压为35kv。
5水泵及电动机，根据需要从参数资料中选择。
6.灌溉期间水源最低的日平均水位为315.20m，最高日平均水位为316.80m，夏季最高日平均水温为34℃。
三、泵站设计参数的确定（一）泵站流量的确定根据灌区时段灌水率表绘制初步灌水率图。
如图2所示。
图2 张村灌区初步灌水率图由图可知，各阶段的灌水率相差悬殊。
泵站将出现频繁的开停机，渠道输水断断续续的情况，给管理带来不便。
如按其中最大灌水率来泵站和渠道流量，势必造成泵站装机容量和渠道断面过大，增加工程投资。
因此，必须对初步灌水率图进行必要的修正。
水泵设计举例
送水泵站工艺设计举例一、已知资料已知一个送水泵站，最大设计水量Q d＝5.0万米3/日，泵站分二级工作，建筑层数6层，自由水压H0＝28米，输水管和给水管网总水头损失∑h=20.5米，清水池最低水位至设计最不利点地面高差Z c =8.0米。
泵站第一级工作从5时到20时，每小时水量占全天用水量的5.11％。
泵站第二级工作从20时到5时，每小时水量占全天用水量的2.61％。
消防水量Q X=144米3/时，消防时，输水管和给水管网总水头损失∑h X=32.5米。
二、水泵机组的选择1、泵站设计参数的确定泵站一级工作时的设计工作流量；QⅠ＝5.0米3/日×5.11％＝2555米3/时=710.0升/秒泵站二级工作时的设计工作流量；QⅡ＝5.0米3/日×2.61％＝1305米3/时=362.5升/秒泵站一级工作时的设计扬程；HⅠ＝Z c＋H0＋∑h＋∑h泵站内＝8.0米＋28.0米＋20.5米＋1.5米＝58.0米其中：Z c——地形高差；H0——自由水压；∑h——总水头损失；∑h泵站内——泵站内水头损失（初估为1.5米）；2、选择水泵可用管路特性曲线或型谱图进行选泵。
先求管路特性曲线方程中的参数：因为H ST＝8.0米＋28.0米＝36.0米；所以S＝（∑h＋∑h泵站内）/Q=（20.5+1.5）/0.7102=44秒2/米5；∴H＝36＋44Q2；根据上述公式列表1，并根据表1在（Q～H）坐标系中作出管路特性曲线（Q～H GL）见图1，参照管路特性曲线和水泵型谱图，或者根据水泵样本选定水泵。
表1 管路特性曲线（Q～H）关系表Q 0.03 0.08 0.24 0.45 0.56 0.64 0.72∑h 0.04 0.28 2.53 7.04 13.80 18.02 22.8149.80 4.02 58.81H 36.04 36.28 38.53 43.041图1 选定水泵工况点(注：选泵时，首先要确定水泵类型如SH型、IS型、JQ型、ZL型等，再从确定的类型水泵中选定水泵型号如14SH—9A型水泵。
某一体化泵站设计参考详图
泵站设计—以荆门市屈家岭高虎泵站新建工程为例
泵站设计—以荆门市屈家岭高虎泵站新建工程为例1、兴建缘由屈家岭管理区位于湖北省中心地带，江汉平原北部、大洪山南麓，与京山县、钟祥市、天门市接壤。
屈家岭管理区经济开发区现状防洪靠高湖河和石龙干渠排除洪水，内部排涝通过经济开发区内现有3座排涝泵站将内部雨水排入高湖河。
近几年由于石龙干渠行洪不畅，排洪能力不足，给屈家岭带来了严重的经济损失。
高湖河排区大部涝水为经济开发区，通过对整个排区综合分析，水利局提出在高湖河下游新建一座排涝泵站，重点解决屈家岭开发区的排涝问题，提高整个排区的排水标准。
经政府研究决定，拟实施高虎泵站的建设。
2、设计资料高虎泵站位于屈家岭高湖河与青木垱交汇口，为解决屈家岭开发区内涝问题，拟在高湖河出口新建高虎泵站。
新建的高虎泵站承雨面积为33.24km2，设计流量为20.00m3/s，装机5×280kW，将高湖河涝水通过调蓄后外排至青木垱河入汉北河。
3、水文气象及工程地质屈家岭管理区属亚热带季风气候，温暖多雨，多年平均气温16.2℃，多年平均降雨量1140.2mm，平均降雨日为119.8天，主要集中在5～8月份。
排区十年一遇1日和3日暴雨特征值分别为186.5mm 和230.8mm。
工程地处汉江掩埋二级阶地。
区内地震动峰值加速度为0.05g，地震动反应谱特征周期为0.35s，相应的地震基本烈度为Ⅵ度。
4、工程任务和规模工程任务及主要建设内容本工程主要任务为通过新建高虎泵站提高排区的排涝能力，使城市排涝区达到十年一遇1日暴雨1日排完，农田排涝区达到十年一遇3日暴雨5日排至作物耐淹深度的设计排涝标准。
高虎泵站及配套建筑物全部为新建，包括：进水渠、拦污栅、前池、泵房、电气副厂房、管理房、出水管道、真空破坏阀室、出水池、出水渠道和自排闸、连通闸、连通渠道、南湖围堤。
以及附属设备、辅助设备和电气设备配置、金属结构安装等。
3.2 工程规模按照《治涝标准》（SL723-2016）中关于城市和农田治涝标准的规定：由于排区内已建成开发区面积为12.9km2，占排区总面积比例达38.8%，排区流量分别计算后进行叠加。
某灌溉工程泵站典型设计
（二）水厂站设计本次选择贺龙宫水提灌站做典型工程 （1）设计流量提灌站供灌区内200亩水稻用水，水稻泡田期灌溉定额为100m 3/亩，按20天24小时供水，考虑灌溉渠道灌溉水综合利用系数为0.71，则设计供水流量为58.7m 3/h 。
（2）站址选择提灌站设计修建在泥堡河旁，因提灌站规模较小，现有地质条件具备修建提灌站的要求。
提灌站站址附近400m 有可靠电源接入。
（4）泵机设计 ①上水管管径计算泵站上水压力管道的直径，应根据技术经济条件，并考虑经济流速和实际运用情况来综合选择。
计算公式如下：V 4D πQ=式中：D ——上水管直径，m ；Q ——水泵的设计流量，m 3/s ； V ——经济流速，0.8～1.2m/s 。
经计算，D=0.14m 。
②管道水头损失计算 1）管道沿程水头损失计算沿程水头损失计算，根据《村镇供水工程技术规范(SL310－2004)》公式计算：gv d l h f 22λ=式中：hf —沿程水头损失（m ）L —计算段管道长度(m) d —管道内径（m ） v —管内流速（m/s ） 2）管道局部水头损失管道局部水头损失，按沿程水头损失的10%计入。
3）钢管壁厚 构造要求：按《水电站压力钢管设计规范(SL281－2003)》规定，为保证钢管必要的刚度，管壁最小厚度不宜小于下式计算值:4800+=Dδ 式中：D ——钢管直径（mm ）按《泵站设计规范（GB/T50265－97）》规定，明设光面钢管管壁最小厚度不宜小于下式计算值:130D=≥δ ③管道选择设计泵机进水口高程为1004m ，出水口高程为1054.2m ，泵机安装高程1007m ，水泵净扬程为50.2m ，上水管总长340m 。
经计算，泵站上水管D=0.14m ，设计采用Φ140镀锌钢管。
设计管壁厚度取 4.2mm ，泵站上水管采用内径φ140Q235Ｃ级镀锌钢管，壁厚为4.2mm。
总水头损失3.31m，设计总扬程53.51m。
二级送水泵站设计
给水排水工程《泵与泵站》课程设计书二级泵站学生姓名：专业班级： 2011级给水排水（1）班学号：指导教师：【设计目的】某市位于京广线中段，暖温带季风气候区，历年平均气温为14.7℃，夏季最热在7月，平均气温在32.6℃；冬季最冷月在1月，平均气温为-2.5℃，最大冻土深度为18cm，市区80%的面积被第四系松散沉积物覆盖，地耐力约为15-12t/㎡，地震烈度为7度。
新建水厂净化处理后的洁净水进入清水池。
经由二级泵站加压输送至城市配水管网。
1.二级泵站设计地点的地面标高为2m，地下水位-4m。
2.城市最高日最高时用水量为972L/s，消防水量按80L/s考虑。
3.清水池最高水位与地面相平，其标高为 2.0m，池底标高为-2.0m，最低水位为-1.0m。
4.管网控制点标高为8m，所需自由水头为12m，管网总水头损失最大时为10m，消防时为13m。
【可供参考资料】①《给排水设计手册1》②《给排水设计手册-材料设备1（续册）》③《给排水设计手册-材料设备2（续册）》④《给排水设计手册11》⑤《给水排水快速设计手册14》⑥《水泵与水泵站(第五版)》,姜乃昌主编，中国建筑工业出版社⑦《给水排水工程专业课程设计》，张志刚主编，化学工业出版社⑧《水泵及水泵站》，张景成张立秋主编，哈尔滨工业大学出版社目录设计目的——————————————————— 01 可供参考文献——————————————————— 01 设计计算———————————————————03 水泵的选择——————————————03电机配置———————————————04机组布置和基础计算——————————04吸压水管选取—————————————05水泵安装高度验算———————————06泵房平面尺寸确定和精选水泵——————07附属设备选择—————————————08泵房地上地下高度的确定————————09 设计图纸————————————————————10【设计计算】泵房主体由机器间、高压配电室、控制室和值班室等组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、佟庄泵站(一)建设概况及缘由侍岭项目区佟庄村地处新沂河南岸，该区地形地势起伏较大，地面高程在～之间，现有耕地2008亩，地处灌区末稍，灌溉水源紧缺，用水集中时，区内部分水稻田要等其他区域水稻栽插完成，才有水过来，但水位较低，农民采用小机小泵自提灌溉各家各户农田。
现规划在佟庄排涝沟新建佟庄电灌站，提水灌溉农田，泵站下采用低压管道灌溉区内农田。
因此规划新建佟庄泵站，利用佟庄排涝沟回归水，经泵站提灌后进入管道再入各级田间渠道灌溉区内农田。
(二)设计资料设计标准及设计依据根据江苏省水利厅苏水农[2012]32号《关于印发〈江苏省小型灌溉泵站建设标准〉（试行）的通知》查得小型提水泵站的设计灌水率为～m3/(s·万亩),根据该区实际情况以及区内灌溉经验，取设计灌溉模数q灌=(s·万亩)。
2、设计依据根据《泵站设计规范》（GB 50265-2010）、《灌溉与排水渠系建筑物设计规范》(SL482-2011)等进行本次设计。
3、建筑物级别：根据《水利水电工程等级划分与洪水标准》，佟庄泵站级别为5级，建筑物使用年限为30年。
4、地震设防列度：按《中国地震动参数区划图》（GB 18306-2015）中的《中国地震动反应谱特征周期区划图》（江苏部分）和《中国地震动峰值加速度区划图》（江苏部分）可知，基本地震设计烈度8度，地震峰值加速度。
5、设计水位：根据节侍岭佟庄低压灌溉管道工程设计中水位推算成果，选取最不利管线，以此推出的水位作为泵站出水设计水位,计算泵站扬程。
以排涝沟在灌溉期的低水位作为泵站进水池设计水位，泵站进、出水水位组合如下：管道进口水位：。
进水池：最高水位，设计水位，最低水位。
设计流量根据节确定该站设计流量：Q=s。
泵站工程设计参数情况具体见表5-26。
表5-26 泵站工程设计参数情况表1佟庄泵站新建本次借用附近朱岭支渠地质资料可知，在勘探孔揭露深度范围内，根据时代、成因及物理力学性质，该场地内岩土层可分为3层，兹自上而下分述如下：①素填土（Q4Ml）:土黄色，松散，稍湿，为人工堤身填土，土质以粉质粘土为主，含植物根茎，堆积时间超过十年。
②粉质粘土（Q4al）:灰黄色，硬塑，稍有光泽，局部夹有粉土，中等干强度，中等韧性，土质不均匀，分布较稳定。
③含砂姜粉质粘土（Q3al）: 灰黄色，硬塑～坚硬，稍有光泽，中等干强度，中等韧性，可见较多姜结石，中压缩性，土质不均匀，分布较稳定。
泵室底板高程为，以第③层含砂姜粉质粘土作为基础持力层，基础承载力特征值为f ak=270kpa。
表土层号土层描述容许承载力[fao] (Kpa)01素填土02粉质粘土25003含砂姜粉质粘土270(三1、扬程计算：设计净扬程：H设=出水池设计水位-进水池设计水位=最高净扬程: H最高=出水池最高水位-进水池最低水位=最低净扬程：H最低=出水池最低水位-进水池最高水位=2、水泵选型根据该站的要求，设计净扬程H净=，估计水力损失为净扬程的10%，则设计总扬程H总= ×=，最高总扬程H校核=。
按此扬程查水泵选型样本，拟选用2台350HQ-40潜水混流泵，转速为1450r/min，叶片安装角度+40，电机功率为45kW，单台泵流量为³/s，水泵工作性能参数如下表5-28。
图5-9水泵性能曲线图表5-28 水泵工作性能参数表(四)水泵工况点校核 1、管路损失扬程计算 管路阻力参数:40.0827/S d ξ=局局喇叭口20.0=ξ，90°弯头ξ=。
∑ξ局= S 局=m 5 则h 局=S 局Q 2= 沿程损失计算：水泵出口接管路后直接接入灌溉管道，灌溉管理损失扬程已计入低压管道灌溉计算，故此处沿程损失仅计算泵管。
h 程= =h 损=h 程+h 局= 2、扬程校核设计工况点水泵扬程：=+=损净h H H查水泵样本，此时的扬程处于水泵的高效区，Q =s ，η=%，选用该泵型满足设计要求。
(五)工程设计 1、总体布置佟庄泵站位于佟庄排涝沟边，为堤身式布置，正向进水，正向出水，为开敞式，出口接低压管道灌溉主管路。
泵站采用一体化智能泵站，泵房尺寸为××2间，采用集成式WPC 环保材料。
该站选用2台350HQ-40潜水混流泵，转速为1450r/min ，叶片安装角度+40，电机功率为45kW 。
2泵站进出水建筑物及管路设计由于本泵站水源主要为佟庄排涝沟回归水，故进水池沿排涝沟一侧开挖，池底高程为，低于沟底高程，便于水流汇集；进水池净宽为，长；出水部分直接接入低压管道灌溉主管路。
（六）电气设计说明因泵站装机容量较小，因此采用低压侧计量。
详述如下： 1、接入电力系统方式佟庄泵站设有2台350HQ-40混流潜水泵，单机功率为45kW ，电机电压等级为。
本次电气设计用电采用附近现状10kV 供电线路供电，设计范围为10kV 终端杆以下的内容，包括泵站内电动机控制、保护、动力、照明等内容。
2、电气主接线本工程采用1台主变，电源侧采用单母线接线，电动机低压母线采用单母线分段接线，主变压器的高压侧安装跌落式熔断器，低压侧安装断路器。
考虑到安全因素，采用干式变压器。
3、主变容量选择。
初选1台S11-M-80kVA-10/油浸式变压器，U d %=，，变比为10/。
计量方式采用高供低计方式。
电动机功率为55kW ，启动电流为倍的额定电流，根据电机样本，查得电动机的电气参数如下表5-30所示：ϕηcos ⨯⨯=e eP n Sc =电动机总装机有功功率P=。
eeP n Sc η⨯==根据上述计算结果在选择合适的变压器时，同时要考虑到变压器自身的损耗，根据有关设计规程及设计手册，将计算过程列表如下表5-31所示：需求，该型号变压器阻抗电压Ud%= ，选用连接，变比为10/。
本站采用低压计量方式，因为总装机容量小于100kVA ，根据相关规定无需进行无功补偿。
4、电动机启动方式的确定根据已确定的设备配置和接线方案，按一台80kVA 的变压器拖动一台电动机运行时的最不利的条件进行计算，母线启动压降为：dm fh ed iq qm S S S K U ÷+⨯⨯=)(100=100×（×1×55/×）/(100×100/ =% 由于采用低压异步电机，电机采用直接启动方式启动电流很大，对电网的冲击非常大，根据上述母线压降计算，母线压降为%，大于容许的15%。
因此电机无法直接启动，为此电机配套软启动装置以满足启动要求。
5、控制、保护与测量电动机额定电流为114A ，电压等级，则变压器高、低压侧总额定电流为：eI N ⨯=低I =114A 高低高U I Ie U ⨯==。
根据控制柜内电气设备元件的外形尺寸，低压控制柜型号选用固定式GGD 标准柜。
泵站机组运行采用手动控制方式，直接在开关柜上进行操作。
控制柜内装设软起动装置，确保电机顺利起动。
软起动装置配有缺相、短路、过载保护等装置。
电气测量根据《电测量仪表装置技术规程》要求设置，测量表计选用数字显示仪表。
6、过电压保护及接地接地网由自然接地体组成，自然接地体由泵站站身内钢筋、出水池底板、梁内钢筋及其它金属构件组成。
同时泵站主厂房屋面四周装设避雷网，中间形成网格，利用建筑物柱内的主筋引下与泵站底板下的接地网相连，形成整个防雷接地系统，整个接地网接地电阻不大于4欧姆。
泵站内所有电气设备的外壳均须与接地网可靠焊接。
7、电工试验设备泵站配置必要的电气试验设备供平常使用，而每年的电气预防性试验，可委托有电气试验资质的单位进行完成。
8、消防设施站房内设置1套手提式干粉灭火器，在电缆沟设防火分隔物，进出厂房的电缆通道用防火包封堵，以隔绝火源。
9、电气设备布置变压器采用室外杆式安装方式，做法应满足《35kV 及以下客户端变电所建设标准》。
低压开关柜布置在站房内，布置方式应满足相关规范要求。
二、吴庄泵站(一)建设概况及缘由吴庄项目区位于新沂河南侧，该区地形地势起伏较大，地面高程在～之间，现有耕地1176亩，地处灌区末稍，灌溉水源紧缺，用水集中时，区内部分水稻田要等其他区域水稻栽插完成，才有水过来，但水位较低，农民采用小机小泵自提灌溉各家各户农田。
现规划新建吴庄泵站，提水灌溉农田，泵站下采用低压管道灌溉区内农田。
因此规划新建吴庄泵站，利用吴庄排涝沟回归水，经泵站提灌后进入管道再入各级田间渠道灌溉区内农田。
(二)设计资料设计标准及设计依据根据江苏省水利厅苏水农[2012]32号《关于印发〈江苏省小型灌溉泵站建设标准〉（试行）的通知》查得小型提水泵站的设计灌水率为～m3/(s·万亩),根据该区实际情况以及区内灌溉经验，取设计灌溉模数q灌=(s·万亩)。
2、设计依据根据《泵站设计规范》（GB 50265-2010）、《灌溉与排水渠系建筑物设计规范》(SL482-2011)等进行本次设计。
3、建筑物级别：根据《水利水电工程等级划分与洪水标准》，佟庄泵站级别为5级，建筑物使用年限为30年。
4、地震设防列度：按《中国地震动参数区划图》（GB 18306-2015）中的《中国地震动反应谱特征周期区划图》（江苏部分）和《中国地震动峰值加速度区划图》（江苏部分）可知，基本地震设计烈度8度，地震峰值加速度。
5、设计水位：根据节侍岭吴庄低压灌溉管道工程设计中水位推算成果，选取最不利管线，以此推出的水位作为泵站出水设计水位,计算泵站扬程。
以排涝沟在灌溉期的低水位作为泵站进水池设计水位，泵站进、出水水位组合如下：管道进口水位：。
进水池：最高水位，设计水位，最低水位。
设计流量根据节确定该站设计流量：Q=s。
泵站工程设计参数情况具体见表5-26。
表5-26 泵站工程设计参数情况表本次借用附近朱岭支渠地质资料可知，在勘探孔揭露深度范围内，根据时代、成因及物理力学性质，该场地内岩土层可分为3层，兹自上而下分述如下：①素填土（Q4Ml）:土黄色，松散，稍湿，为人工堤身填土，土质以粉质粘土为主，含植物根茎，堆积时间超过十年。
②粉质粘土（Q4al）:灰黄色，硬塑，稍有光泽，局部夹有粉土，中等干强度，中等韧性，土质不均匀，分布较稳定。
③含砂姜粉质粘土（Q3al）: 灰黄色，硬塑～坚硬，稍有光泽，中等干强度，中等韧性，可见较多姜结石，中压缩性，土质不均匀，分布较稳定。
泵室底板高程为，以第③层含砂姜粉质粘土作为基础持力层，基础承载力特征值为f ak=270kpa。
表土层号土层描述容许承载力[fao] (Kpa)01素填土02粉质粘土25003含砂姜粉质粘土270(三1、扬程计算：设计净扬程：H设=出水池设计水位-进水池设计水位=最高净扬程: H最高=出水池最高水位-进水池最低水位=最低净扬程：H最低=出水池最低水位-进水池最高水位=2、水泵选型根据该站的要求，设计净扬程H净=，估计水力损失为净扬程的10%，则设计总扬程H总= ×=。
