装配式结构施工及吊装工艺图文详解中国建筑业的连年增长为装配式建筑的发展带来新机遇新挑战，装配式建筑行业本身是一个需要大量技术支持和规模化效应的行业，无论是设计还是设备制造亦或者生产安装，都需要成熟的技术做支撑。
本文将以图文形式介绍装配式结构施工及吊装工艺，供行业参考。
一、PC技术简介由墙板、叠合楼板、楼梯及阳台等混凝土预制构件组成，在施工现场拼装后，采用墙板间竖向连接缝现浇、上下墙板间主要竖向受力钢筋灌浆套筒连接以及楼面梁板叠合现浇形成整体的一种结构形式。
整体式即通过节点现浇使预制装配结构建筑在抗震、承载受力方面的性能等同于现浇结构，即和现浇结构相同的整体性，称之为预制装配整体式结构。
▲ PC施工演示图▲约束边缘柱采用现浇混凝土，将各部分预制墙体连接成一个整体▲叠合板节点做法▲楼梯节点做法二、现场规划布置运输路线应在正式运输前制订，并实际考察该运输路线的路况、是否限行、限高、限重。
运输道路应平整，少坑洼。
现场运输道路应平整坚实，以防止车辆摇晃时引致构件碰撞、扭曲和变形。
运输车辆进入施工现场的道路，应满足PC构件的运输要求。
吊车选型应考虑最重墙板的重量，预制墙板临时堆放场地需在吊车作业范围内，且应在吊车一侧避免在吊车工盲区作业。
临时存放区域应与其他工种作业区之间设置隔离带或做成封闭式存放区域，尽量避免吊装过程中在其他工种工作区内经过，影响其他工种正常工作。
应该设置警示牌及标识牌，与其他工种要有安全作业距离。
PC构件运输过程中，车上应设有专用架，且需有可靠的稳定构件措施；车辆启动应慢，车速应匀，转弯错车时要减速，并且应留意稳定构件措施的状态，需要时在安全的情况下尽快进行加固；PC外墙板/内墙板可采用竖立方式运输，PC叠合楼板、PC阳台板、PC 楼梯可采用平放方式运输。
▲墙板运输示意图▲叠合板运输示意图▲楼梯运输示意图▲阳台板运输示意图卸车前需检查墙板专用横梁吊具是否存在缺陷，是否有开裂，腐蚀严重等问题，且需检查墙板预埋吊环是否存在起吊问题起吊过程中保证墙板垂直起吊，可采用吊运钢梁均衡起吊，防止PC构件起吊时单点起吊引起构件变形，并满足吊环设计时角度要求。
装配式建筑深化设计 设计流程和建筑设计要点
预制构件范围
装配式建筑设计流程
成果：总体设计 文件
方案设计阶段
P2
施工图阶段
1.根据方案批文意 见，完善装配式方 案体系。 2. 完成平立面拆分 3.选定连接方案， 选定节点构造方案。
1.根据方案批文意见及专项审查意见，完善装配式方案体系。 2.在结合主体结构方案整体考虑的基础上，完成平面、立面初步 拆分图及节点大样图。 3.初步完成装配式构件构件详图（模板图）、节点连接方案大样。 4 .进一步明确设计任务书对项目的装配要求，包括采用装配整体 式的建筑面积和预制装配率，完成装配式结构构件布置及确定连 接方式。
1.与精装修设计单位落实预留预埋要求。 2.与施工总包单位落实相关安装装配要求，如脚
手架预留预埋点位要求，支撑扶墙件预留预埋要求 等。
3.与生产厂家沟通落实相关生产工艺要求。 4.落实铝合金门窗及栏杆等的相关预留预埋要求
。
5.落实水、暖、电各设备预留预埋的要求。 6.完成施工图报审工作。 7.完成招标图工作。
1.根据方案批文意 见，完善装配式方 案体系。 2. 完成平立面拆分 3.选定连接方案， 选定节点构造方案。
1. 完成平立剖 2. 深化构件详图 3. 配筋详图 4. 相关完整计算书
1. 完成装配图 2. 节点详图 3. 预埋件图 4. 金属件加工图
1.对厂家进行 技术交底； 2.配合厂家， 在生产过程中 提供技术支持。
缺点：①施工时需外部脚手架 ②材料防火要求较高
优点：①传统外保温施工方法将取消， 代替的是一种一体化的预制外墙板
②不影响内部使用面积
装配式建筑设计流程
确定保温类型以及外立面方案
外墙夹心保温做法
缺点：①冷热桥问题 ②外立面线条不易处理，凸窗及阳台处难做 ③石材外饰面受限

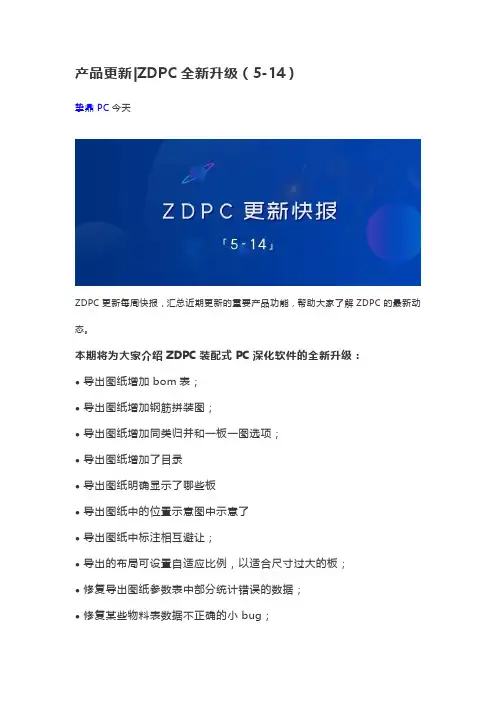

ZDPC装配式设计深化软件更新日志(5-14)
产品更新|ZDPC全新升级（5-14）挚鼎PC今天ZDPC更新每周快报，汇总近期更新的重要产品功能，帮助大家了解ZDPC的最新动态。
本期将为大家介绍ZDPC装配式PC深化软件的全新升级：●导出图纸增加bom表；●导出图纸增加钢筋拼装图；●导出图纸增加同类归并和一板一图选项；●导出图纸增加了目录●导出图纸明确显示了哪些板●导出图纸中的位置示意图中示意了●导出图纸中标注相互避让；●导出的布局可设置自适应比例，以适合尺寸过大的板；●修复导出图纸参数表中部分统计错误的数据；●修复某些物料表数据不正确的小bug；●增加抽去桁架筋下面的钢筋设置；●增加楼层参数设置阶段统一设置板的跨度宽度方向的布筋设置；●增加封边钢筋形式设置；下面，就让我们一起来看看吧！ZDPC软件更新日志01-导出图纸导出图纸增加bom表、钢筋拼装图。
▲图/BOM表、钢筋拼装图增加同类型板归并和一板一图选项，用户可根据自己的需求自行选择导出形式。
▲图/一版一图、同类归并选项卡导出图纸增加了目录、图名、比例等功能。
对于重复的已经在其他楼层出现过的板，导出的图纸也会明确显示出来。
另外位置示意图中也会示意同层的所有同类型板。
图纸中标注的相互避让也在这次升级中得到体现。
同时对于尺寸过大的板，导出的布局可设置自适应比例。
▲图/布局设置02-新增功能根据用户需求，在本次升级中我们还增加了三个新的功能。
“抽去桁架筋下面的钢筋设置、楼层参数设置阶段统一设置板的跨度及宽度方向的布筋设置、封边钢筋形式设置（单侧不伸出、两侧不伸出、两侧均伸出并错开）”这三个新增功能也是大多数设计师在进行装配式深化设计的过程中经常会需要用到的功能。
▲图/新增功能选项卡03-修复细节本次升级除了功能上的新增和导出图纸的完善外，还修复了上一个版本在使用上的小bug。
修复了导出图纸参数表中部分统计错误的数据和某些物料表数据不正确的问题。
▲图/导出底板钢筋图ZDPC—致力于为忙碌的设计师提供快、易、好、省的出图解决方案！----------全球数字建筑的领跑者----------。
PC深化设计阶段文件提资及工作内容
13
雨篷深化 雨篷用预埋件在PC构件的预留预埋 预制构件模板图点图；
14
施工单位 1、施工预留孔、洞在PC构件预留 预制构件用金属件详图；
预埋内容校对
预制构件装配图；
15
2、施工用模板拉结件要求在PC构 预制构件楼板预埋件布置
件预留预埋内容校对
图；
16
3、人货梯、塔吊等主体结构在PC 预制构件用材料统计表（包
设计单位 图；预埋件详图
预制构件楼板预埋件布置图
6
施工单位 1、施工预留孔、洞在PC构件预留 预埋提资
7
2、施工用模板拉结件要求在PC构 件预留预埋提资
8
3、人货梯、塔吊等主体结构在PC 构件预留预埋件提资
9
4、机电安装单位结合施工图纸， 在PC构件预留预埋提资要求
10
构件生产 模具、生产工艺对预制构件深化设
PC深化设计图纸阶段流程
序号 设计阶段 提资单位
提资内容
PC深化设计工作内容 设计周期
1
第一阶段 主体设计 1、施工图审查合格的图纸文件，
(各方提资
包括建筑、水、暖、电各专业
1、根据审查合格和施工图 文件和各单位技术提资要
约30个工 作日
2
+PC深化 设计)
2、施工图审查合格的结构文件， 求，开始PC深化设计。
构件预留预埋件内容校对
括砼、预埋用金属件、钢筋
17
4、机电安装单位对于机电预留洞 套筒等） 槽等在PC构件预留预埋内容校对
18
构件生产 就模具、生产工艺等要求对PC深化
单位
设计图纸内容校对
单位
计的要求提资
11
第二阶段 主体设计 (各方校对
基于BIM的装配式建筑设计软件
附件：✓ 外叶板连接件
✓ 构造钢筋 ✓ 预留洞口避让 ✓ 与梁、板钢筋搭接 ✓ 钢筋与埋件避让
免外模外架节点调整
灌浆孔
螺旋箍筋
预留孔洞
出气孔
待插入钢筋
混凝土试件
预埋钢筋
浆锚搭接
螺栓连接
套筒连接
连接方式一
连接方式二
配置总体设计 参数
形成现浇 边缘 构件
预制墙拆分设 计
拆分设计阶段
附件 交互布置
单元 参数修改
局部调整阶段
出图/统计
自动
局部
出图
拆分
调整
统计
调整
构件 钢筋
机电管线及工艺预留预埋设计
8
预留预埋洞口避让
板洞钢筋避让
➢ 检查 ➢ 自动避让
✓ 避让规则 ✓ 洞口加强 ✓ 切断规则 ➢ 交互修改
装配式建筑深化设计流程：
依托中建科技项目
- 中建机械 - 新大地 - 天津建科 - 廊坊凯博 - 山东万斯达
……
2、国外自动化设备通用数据格式导出 UniTechNik 数据格式输出
6、对接管理系统
Json 格式：
PC数据开放平台 – 对接管理系统
（设计、生产、施工管理）
开放Http API，设计数据一步接入下游应用 可扩展数据格式，满足不同使用场景用
模型 深化
模型 检查
加工 详图
构件调整 碰撞检查 构件编号
配筋调整 构件校核 拆分图纸
附件补充 构件详图
专业提资 材料统计
算量统计
模型检查
碰撞检查 & 参数校核
装配式建筑PC构件制作工艺培训讲义PPT
组合立模可同时生产多块构件
2、 立模工艺
立模工艺适合无装饰面层、无门窗洞口的墙板、清水混凝土柱子和楼梯等，其最 大优势是节约用地。立模工艺制作的构件，立面没有抹压面，脱模后也不需要翻转。
立模不适合楼板、 梁、夹芯保温板、装饰 一体化板制作；侧边出 筋复杂的剪力墙板也不 大适合；柱子也仅限于 要求四面光洁的柱子。
装配式建筑PC构件制作工艺
目录
1 钢筋混凝土预制构件 2 生产组织方式与车间工艺布置 3 全自动化生产线设备 4 钢筋加工中心 5 自建混凝土搅拌站 6 预制构件制作
02 生产组织方式与车间工艺布置 2.1 生产组织方式 2.2 车间工艺布置
2.1 生产组织方式
2.1、 生产组织方式
生产组织方式是指预制构件生产企业根据生产场地条件、生产构件的类型以及生 产规模等条件，选择合适的制作方法，或称为生产工艺。
带楼梯平台立式楼梯模具
双重立式楼梯模具
3、 预应力工艺
预应力工艺也是预制构件固定台座法生产方式的一种，分为先张法工艺和后张法 工艺。先张法一般用于制作大跨度预应力混凝土楼板、预应力叠合楼板或预应力空 心楼板。
先张法预应力工艺是在固定的钢筋张拉台上制作构件，钢筋张拉台是一个长条平 台，两端是钢筋张拉设备和固定端，钢筋张拉后在长条台上浇筑混凝土，养护达到 要求强度后，拆卸边模和肋模，然后卸载钢筋拉力，切割预应力楼板。
2.2 车间布置
2.2 车间工艺布置
示范工厂总平面图
搅拌站进料
搅拌站
苯板连接件仓库
示范工厂介绍
原材料/构件运输出口
材料进场入口
标准构件构件生产（两条线） 构件出厂出口 办公楼
搅拌站
异型构件生产（一条线）
装配式建筑深化设计 设计流程和建筑设计要点
√
√
阳台
√(局部) √(局部)
√
√
楼梯梯段
√
√
√
√
叠合楼板
X
X
√
√
女儿墙
X
√(局部) √(局部)
√
装配式建筑设计流程
根据预制率要求估算构件拆分范围
根据结构类型，确定构件优选路径 例： 剪力墙结构的优选路径 预制外墙>预制楼梯>预制楼板>预制阳台>预制女儿墙>预制凸窗
预制构件类型的选用
剪力墙结构的选用原则 ①尽量避免受力关键部位 ②尽量避免形状复杂部位 ③尽量避免管线较多部位
顶层梁柱中节点详图
预制梁牛担板节点详图
装配式建筑设计流 程
确定构件的连接方式
叠合板分离式节点详图
装配式钢结构节点可采用传 统钢结构的焊接或栓焊连接 节点，也可采用装配化更高
的全螺栓牛腿节点。
主次梁连接节点详图
装配式建筑设计流程
确定构件的连接方式
预制剪力墙与边缘构件连接节点详图
预制剪力墙与边缘构件连接节点详图
金属加工件图纸
装配式建筑设计流程
咨询顾问文书
生产阶段
P5
安装阶段
1.对厂家进行 技术交底； 2.配合厂家， 在生产过程中 提供技术支持。
装配式建筑设计流程
1.技术交底 对厂家做好技术交底，解决构件生产过程中出现的各种细节问题，以保证工程质量与进度。结 合实际情况，协助甲方对构件生产过程中的质量与进度进行管控。 2.技术方案支持
生产阶段，要配合业主对工厂的构件生产进度及生产质量进行把控，协助工厂制定吊装、运输等方案
墙板的吊装
墙板的运输
装配式建筑设计流程
装配式构件深化设计流程
