实验二 恒压过滤实验
化工原理实验讲义
16
实验四 恒压过滤常数的测定
一、实验目的
1、掌握过滤的基本方法；
2、让学生熟悉恒压滤机的构造和操作流程；
3、掌握在恒压下过滤常数K、当量滤液体积qe的求取；
4、通过自动压力改变，体现操作压力对过滤速率的影响；
5、观察过滤终了速率与洗涤速率的关系。
二、实验内容
测定不同压力下恒压过滤的过滤常数K、qe、τe。
三、实验原理
1、概述
过滤是一种常用的单元操作过程。过滤的方式很多，有重力过滤、
离心过滤、真空过滤、板框过滤等。恒压过滤是板框过滤的一种形式，是在一
定的压强差作用下迫使悬浮液通过一多孔介质，从而将固体颗粒截留，同时让液体通
过介质。实际上过滤也是一种使流体通过颗粒层的流动方式。因为过滤装置简单，投
资小，操作简便，常用于液固悬浮液的分离操作，在化工、冶金、制药、精细化工行
业广泛被采用。
2、实验原理
在实际应用恒压过滤方程和恒速过滤方程解决计算或进行工业设计时，必须先要
测知方程中的过滤常数K，e，eq。过滤常数的测定是用操作中所需处理的悬浮液
在装置中进行。
板框压滤机是具有较长历史的间歇过滤设备，板和框一般制成正方形，板和框都
在其对角线上开着四个圆孔，组装压紧后即构成供滤液、滤浆和洗涤液的流动通道。
过滤时悬浮液在一定的压差下经滤浆通道由滤框角端的暗孔进入框内；滤液分别
穿过两侧的滤布，再经相邻滤板的凹槽汇集至滤液出口排走，固相则被截留于框内形
成滤饼，待框内充满了滤饼，过滤即可停止。
若滤饼需要洗涤，要先关闭洗涤板下部的滤液出口则将洗涤液压入洗涤通道后，
经洗涤板角端的侧孔进入两侧板面，洗涤液在压差作用下穿过一层滤布和整个滤框厚
的滤饼层，然后再横穿一层滤布，由过滤板上的凹槽汇集至下部的滤液出口排出。
恒压条件下：
KqKqqe2
实验四：恒压过滤常数的测定
17
此式表明恒压过滤情况下，q与q之间为直线关系，直线斜率为1/K，截距为Kqe2。
测出在一系列过滤时间θ内单位过滤面积上所获得的累积滤液量体积，并由此算出一
系列q值，从而得出一组对应的q值。而与此相对应的q值应为mq即：21iimqqq；
以θ/q为纵坐标，mq为自变量在横坐标做图，可得出K和eq。再以θ=0、q=0代入过
滤方程式eeKqq2中即可求出e值。
但必须注意，以上结果只有在试验条件与工业生产条件相同时才能直接使用。
3、实验流程图
压滤机
恒压过滤实验装置工艺流程图
P
压力罐
空压机
进气
排液
气压
有
机
玻
璃
计
量
槽
过滤水进口
洗涤水进口
过滤水出口
洗涤水出口
板框过滤机管路分布图
化工原理实验讲义
18
四、实验操作步骤
1、先将板框过滤机的紧固手柄全部松开，板、框清洗干净。
2、将干净滤布安放在滤框两侧，注意必须将滤布四角的圆孔与滤框四角的圆孔中心
对正，以保证滤液和清洗液流道的畅通。
3、安装时应从左至右进行，装好一块，用手压紧一块。板框过滤机板、框排列顺序
为：固定头-非洗涤板-框-洗涤板-框-非洗涤板-可动头。用压紧装置压紧后待用。
4、装完以后即可紧固手柄至人力转不动为止。
5、往压力容器内加水，打开控制屏上的电源开关，再加入碳酸钙1kg（浓度4%），
使其搅拌均匀。至视镜的1/2处。此时，开启电机使其加入的物料搅拌均匀。
6、约5min后，检查所有阀门看是否已关紧？确保全部关紧后，待气压达到0.4Mpa
后，打开压力容器的进气阀，再打开空压机出口转换阀送气，同时注意控制压力
容器的进气阀的开度，控制混合釜压力传感器的指示值在0.1 MPa范围，并一直
维持在恒压条件下操作。
7、先打开过滤机的出料阀，并准备好秒表，做好过滤实验的读数和记录准备，再打
开板框过滤机的进料阀，开始过滤操作。
8、注意看看板框是否泄漏（无大量液体冲出，少量漏液无妨）？确认正常后，观察
滤液情况，一般开始出来的比较浑浊，待滤液变清后，立即开始读取计量槽的数
据，并同时开始计时和记录相关实验数据。
9、本装置的计量槽分左右计量筒计量，分别计滤液量和洗水量。读取5组以上的实
验数据后，即可关闭进料阀和出料阀结束过滤实验。
10、如果需要做滤饼洗涤实验，则在结束过滤实验之后，关闭混合釜的进气阀，打开
水槽的进水阀加洗涤水至其液位计的2/3处。然后关闭进水阀，打开进气阀，恒
压在0.1～0.2MPa范围，按过滤实验相同的方法操作，完成实验后，关闭进水阀
和出水阀结束滤饼洗涤实验。
11、如果改变操作压力，从（2）开始重复上述实验。
12、每次完成实验之后，应注意用水清洗粘在釜壁面、搅拌桨叶，以及板、框和输料
管上的残渣，避免长期实验后堵塞管道。
13、清扫实验室现场，结束实验。
五、注意事项
1、加气后应停止搅拌。将釜内压力保持在0.1-0.2 MPa。
2、启动空压机时应先开启旁通阀，然后逐步减小开度。减压后的气体压力不得超过
0.2MPa。
3、设备的维修主要是空压机、电机，请参照有关的使用说明书和有关的电机手册。
4、电动搅拌器为无级调速。使用时首先接上系统电源，打开调速器开关，调速钮一
实验四：恒压过滤常数的测定
19
定由小到大缓慢调节，切勿反方向调节或调节过快损坏电机。
5、启动搅拌前，用手旋转一下搅拌轴以保证顺利启动搅拌器。
6、设备使用后，都必须注意搅拌槽、阀门、水槽和计量槽的排污和清洗，并放尽残
夜，清洗设备。
7、设备安装调试好以后，尽量不要随意变动，以免影响使用。
8、如果管道连接件泄漏，可用维修的活动扳手紧锢连接螺母，或加密封生料带之后
再紧锢，还不行，则必须更换管道接头或管道。
9、平时应注意电机、空压机的加油和保养。
10、卸开板框，将板框和滤布清洗干净；将滤饼返回配料槽。
六、实验结果与处理
1、记录实验操作条件：滤浆种类和浓度、过滤面积、操作压强等。
2、画出实验记录表和数据整理表。
时间(min) 滤液量
q(m3/s)
m
q
(m3/s)
2
4
6
8
10
采用最小二乘法或作图求K、eq、e
七、设备性能与主要技术参数
1、本实验装置主要由板框过滤机、空压机、电机搅拌器、 压力传感器、电子天平、
控制阀、计量槽、压力容器、控制阀、不锈钢框架、控制屏等组成。
2、板框过滤机的过滤面积为0.084m
2
（外形尺寸：0.200×0.200m，有效过滤面积：
0.150×0.150m）
，用帆布拦截过滤介质，由空压机提供压力，并且恒压可调。以碳
酸钙和水混合成悬浮液，可完成过滤常数的测定实验。
3、空压机采用z-0.036微型压缩机,排气量：0.036m3/h；压力：0.7Mpa、功率：0.75KW、
转速：1200rpm。
4、压力容器 (Φ320×560㎜,有效容积为40L)在它的上面装有压力表（测量范围：
0-0.6Mpa）、空压机入口给混合液加压、视镜可方便观察容器内的液位。
5、盛渣槽 ：过滤时会有一点泄漏现象，为保证实验室的卫生用来盛泄漏的混合液。
6、计量槽由有机玻璃制成，计量槽内的料浆储量以标尺显示液位高度;同时配有电子
天平称量。
7、电机搅拌器：原0-1400r/min,经减速器变为0-900r/min（可调）。
化工原理实验讲义
20
8、电控箱由不锈钢制成。装有压力表显示仪、减速器、电源开关和电机开关，按下
开关旋钮指示灯亮即相应的工作正在进行，沿开关旋钮上的箭头方向旋转则为关。
9、滤饼可回收利用。及用滤饼重新配制悬浮液。
八、思考题
1、当操作压力增强一倍，其K值是否也增加一倍？要得到同样的过滤液，其过滤时
间是否缩短一半？
2、恒压过滤时，欲增加过滤速率，可行的措施有哪些？
恒压过滤常数测定实验实验报告
恒压过滤常数测定实验实验报告
恒压过滤常数测定实验是一种测试液体透过滤膜的能力的实验，主要用于研究不同材料的滤膜性能以及筛选高性能滤膜。
在实验中，先将滤膜和溶液装入实验容器，然后使用真空泵将容器内部的压力降低到设定值，这样可以使液体从容器内通过滤膜而流出，并记录实验时间、流量和压力等参数，最后根据所得的参数计算滤膜的恒压过滤常数。
恒压过滤常数测定实验报告应包括以下内容： 1. 实验目的：阐明恒压过滤常数测定实验的目的； 2. 实验原理：介绍实验原理，说明如何测量恒压过滤常数； 3. 实验材料与方法：介绍实验材料及实验步骤； 4. 实验结果：记录实验结果，并绘制流量随时间/压力的曲线； 5. 结论：总结实验，得出结论。
恒压过滤常数测定实验实验报告

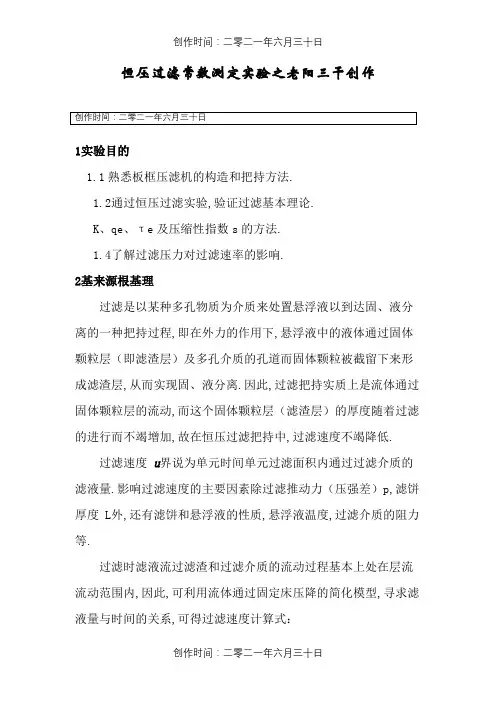

恒压过滤常数测定实验之老阳三干创作1实验目的1.1熟悉板框压滤机的构造和把持方法.1.2通过恒压过滤实验,验证过滤基本理论.K、qe、τe及压缩性指数s的方法.1.4了解过滤压力对过滤速率的影响.2基来源根基理过滤是以某种多孔物质为介质来处置悬浮液以到达固、液分离的一种把持过程,即在外力的作用下,悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层,从而实现固、液分离.因此,过滤把持实质上是流体通过固体颗粒层的流动,而这个固体颗粒层（滤渣层）的厚度随着过滤的进行而不竭增加,故在恒压过滤把持中,过滤速度不竭降低.过滤速度 u界说为单元时间单元过滤面积内通过过滤介质的滤液量.影响过滤速度的主要因素除过滤推动力（压强差）p,滤饼厚度 L外,还有滤饼和悬浮液的性质,悬浮液温度,过滤介质的阻力等.过滤时滤液流过滤渣和过滤介质的流动过程基本上处在层流流动范围内,因此,可利用流体通过固定床压降的简化模型,寻求滤液量与时间的关系,可得过滤速度计算式：式中：u—过滤速度,m/s；V—通过过滤介质的滤液量,m3；A—过滤面积,m2；τ—过滤时间,s；q—通过单元面积过滤介质的滤液量,m3/m2；p—过滤压力（表压）pa；s—滤渣压缩性系数；μ—滤液的粘度,；r—滤渣比阻,1/m2；C—单元滤液体积的滤渣体积,m3/m3；Ve—过滤介质确当量滤液体积,m3；r‘—滤渣比阻,m/kg；C—单元滤液体积的滤渣质量,kg/m3.对一定的悬浮液,在恒温和恒压下过滤时,μ、r、C和△p都恒定,为此令：于是式（1）可改写为：式中：K—过滤常数,由物料特性及过滤压差所决定, m2 / s.将式（3）分离变量积分,整理得：即将式（4）的积分极限改为从 0到Ve和从 0到τe积分,则：将式（5）和式（6）相加,可得：式中：τ e—虚拟过滤时间,相当于滤出滤液量Ve所需时间,s.再将式（7）微分,得：将式（8）写成差分形式,则式中：△q—每次测定的单元过滤面积滤液体积（在实验中一般等量分配）,m3/ m2；q—相邻二个q值的平均值,m3/ m2.△τ—每次测定的滤液体积△q所对应的时间,s；以△τ/△q为纵坐标,q为横坐标将式（9）标绘成一直线,可得该直线的斜率和截距,斜率:截距:则,改变过滤压差△P,可测得分歧的 K值,由K的界说式（2）两边取对数得：在实验压差范围内,若 B为常数,则lgK～lg(△p) 的关系在直角坐标上应是一条直线,斜率为(1-s),可得滤饼压缩性指数 s.3实验装置与流程本实验装置由空压机、配料槽、压力料槽、板框过滤机等组成,其流程示意如图1.1－空气压缩机；2－压力灌；3－平安阀；4,5－压力表；6－清水罐；7－滤框；8－滤板；9－手轮；10－通孔切换阀；11－调压阀；12－量筒；13－配料罐；14－地沟图 1板框压滤机过滤流程CaCO3的悬浮液在配料桶内配制一定浓度后,利用压差送入压力料槽中,用压缩空气加以搅拌使CaCO3不致沉降,同时利用压缩空气的压力将滤浆送入板框压滤机过滤,滤液流入量筒计量,压缩空气从压力料槽上排空管中排出.板框压滤机的结构尺寸：框厚度 20mm,每个框过滤面积2,框数 2个.空气压缩机规格型号：风量3/min,最年夜气压.4实验步伐4.1实验准备4.1.1配料：在配料罐内配制含CaCO310％～30％（wt. %）的水悬浮液,碳酸钙事先由天平称重,水位高度按标尺示意,筒身直径 35mm.配置时,应将配料罐底部阀门关闭.4.1.2搅拌：开启空压机,将压缩空气通入配料罐（空压机的出口小球阀坚持半开,进入配料罐的两个阀门坚持适当开度）,使CaCO3悬浮液搅拌均匀.搅拌时,应将配料罐的顶盖合上.4.1.3设定压力：分别翻开进压力灌的三路阀门,空压机过来的压缩空气经各定值调节阀分别设定为、和（出厂已设定,实验时不需要再调压.若欲作以上压力过滤,需调节压力罐平安阀）.设定定值调节阀时,压力灌泄压阀可略开.4.1.4装板框：正确装好滤板、滤框及滤布.滤布使用前用水浸湿,滤布要绷紧,不能起皱.滤布紧贴滤板,密封垫贴紧滤布.（注意：用螺旋压紧时,千万不要把手指压伤,先慢慢转动手轮使板框合上,然后再压紧）.4.1.5灌清水：向清水罐通入自来水,液面达视镜 2/3高度左右.灌清水时,应将平安阀处的泄压阀翻开.4.1.6灌料：在压力罐泄压阀翻开的情况下,翻开配料罐和压力罐间的进料阀门,使料浆自动由配料桶流入压力罐至其视镜 1/2~2/3处,关闭进料阀门.4.2过滤过程4.2.1鼓泡：通压缩空气至压力罐,使容器内料浆不竭搅拌.压力料槽的排气阀应不竭排气,但又不能喷浆.4.2.2过滤：将中间双面板下通孔切换阀开到通孔通路状态.翻开进板框前料液进口的两个阀门,翻开出板框后清液出口球阀.此时,压力表指示过滤压力,清液出口流出滤液.4.2.3每次实验应在滤液从汇集管刚流出的时候作为开始时刻,每次△V取800ml左右.记录相应的过滤时间△τ.每个压力下,丈量8～10个读数即可停止实验.若欲获得干而厚的滤饼,则应每个压力下做到没有清液流出为止.量筒交换接滤液时不要流失滤液,等量筒内滤液静止后读出△V值.（注意：△V约800ml时替换量筒,这时量筒内滤液量其实不是正好800ml.要事先熟悉量筒刻度,不要打坏量筒）,另外,要熟练双秒表轮流读数的方法.4.2.4一个压力下的实验完成后,先翻开泄压阀使压力罐泄压.卸下滤框、滤板、滤布进行清洗,清洗时滤布不要折.每次滤液及滤饼均收集在小桶内,滤饼弄细后重新倒入料浆桶内搅拌配料,进入下一个压力实验.注意若清水罐水缺乏,可弥补一定水源,补水时仍应翻开该罐的泄压阀.4.3清洗过程4.3.1关闭板框过滤的进出阀门.将中间双面板下通孔切换阀开到通孔关闭状态（阀门手柄与滤板平行为过滤状态,垂直为清洗状态）.4.3.2翻开清洗液进入板框的进出阀门（板框前两个进口阀,板框后一个出口阀）.此时,压力表指示清洗压力,清液出口流出清洗液.清洗液速度比同压力下过滤速度小很多.1min,可观察混浊变动判断结束.一般物料可不进行清洗过程.结束清洗过程,也是关闭清洗液进出板框的阀门,关闭定值调节阀后进气阀门.4.4实验结束,关闭空压机电源.4.4.2翻开平安阀处泄压阀,使压力罐和清水罐泄压.4.4.3卸下滤框、滤板、滤布进行清洗,清洗时滤布不要折.4.4.4将压力罐内物料反压到配料罐内备下次使用,或将该二罐物料直接排空后用清水冲刷.5数据处置表一△×106Pa图1△×106Pa△τ/△q~q曲线K1=2/k=2/20334m2×10-5m2/s表二△×106Pa图2 △×106Pa△τ/△q~q曲线K2=2/k=2/10722m2×10-4m2/s表3 分歧压力下的K值5.2 滤饼压缩性指数S的求取表4图3 lgK~lg△P曲线S6 实验结果讨论6.1 板框压滤机的结构简单、制造方便、过滤面积年夜、接受压强差较高,因此可用于过滤细小颗粒及黏度较高的料浆.缺点是间歇把持,生产效率低,劳动强度年夜.6.2 把持过程包括过滤阶段和洗涤阶段.在过滤中,滤饼层才是真正有效的过滤介质,刚开始没有滤饼层,过滤效果欠安,随着滤饼层的增厚,滤液就变清了.过滤速率的主要因素有：过滤压强、过滤介质、过滤面积.过滤压强提高一倍,K提高到原来的2倍.qe是由介质决定,与压强无关.根据τe=qe/K知,τe是酿成原来的1/2.7 思考题7.1板框过滤机的优缺点是什么？适用于什么场所？答：板框压滤机的结构简单、制造方便、过滤面积年夜、接受压强差较高,因此可用于过滤细小颗粒及黏度较高的料浆.缺点是间歇把持,生产效率低,劳动强度年夜.7.2板框压滤机的把持分哪几个阶段？答：板框压滤机的把持分为分上滤布,搅拌,进料,调节压力,过滤,清洗滤布六个阶段,把持过程包括过滤阶段和洗涤阶段.7.3为什么过滤开始时,滤液经常有点浑浊,而过段时间后才变清？答：开始过滤时,滤饼还未形成,空隙较年夜的滤布使较小的颗粒得以漏过,使滤液浑浊,但当形成较密的滤饼后,颗粒无法通过,滤液变清.7.4 影响过滤速率的主要因素有哪些？当你在某一恒压下所测得的K、qe、τe值后,若将过滤压强提高一倍,问上述三个值将有何变动？答：影响过滤速率的主要因素有过滤压差、过滤介质的性质、构成滤饼的颗粒特性,滤饼的厚度.由公式K=2kΔP1-s,τe=qe/K可知,当过滤压强提高一倍时,K增年夜,τe减小,qe是由介质决定,与压强无关.。
