河南工业大学-plc复习重点总结
PLC课程总结复习
课程总结复习
一.基本知识和基本概念
1.结构: 硬件逻辑结构和外形结构
2.原理——循环扫描工作方式
3.输入扫描采样
4.程序扫描执行
5.输出扫描刷新
6.程序和数据文件组织
7.按钮和开关信号
8.常开触点和常闭触点信号
二.程序指令
1．基本指令
1)位指令
2)计时器指令
3)计数器指令
2．功能指令
1)关系比较类
2)运算和转换类
3)传送和逻辑运算
4)块操作类: 移位、顺序器、FIFO、LIFO
5)程序流程类
三.基本梯形图程序
起保停
互锁
连锁
延时启动
延时停止
异或逻辑的典型应用
连续分段和周期性循环计时加/减计数
四.基本设计方法
经验设计法
逻辑分析法
SFC。
plc考试知识点总结
plc考试知识点总结一、PLC的基本概念：1.什么是PLC？PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专门用于控制自动化系统的设备。
它通过在内部存储器中储存和执行控制程序，从而实现对生产过程的自动控制。
2.PLC的工作原理PLC的工作原理可以简单描述为：在PLC中设置好控制程序，当输入信号满足条件时，PLC会执行相应的控制动作，从而实现对设备或生产过程的自动控制。
3.PLC的结构和组成PLC通常由中央处理器（CPU）、输入模块、输出模块、通信模块、电源模块等部分组成。
其中，中央处理器负责执行控制程序，输入模块负责接收外部信号，输出模块负责控制外部执行器的动作，通信模块用于与其他设备进行通信，电源模块提供电源。
4.PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，如工厂生产线控制、机器设备控制、商业建筑控制、交通信号控制等。
二、PLC的基本功能：1.输入/输出功能PLC通过输入模块接收来自外部传感器、按钮、开关等设备的信号，并通过输出模块控制外部执行器、继电器、阀门等设备的动作。
2.数据处理功能PLC可以进行逻辑运算、数学运算、比较运算、移位运算等各种数据处理操作，从而实现对输入信号的处理和控制动作的逻辑判断。
3.通信功能PLC可以通过通信模块与上位机、下位机、其他PLC等设备进行数据交换和通信，实现设备之间的协同工作和数据共享。
4.定时功能PLC可以实现对时间的监控和定时操作，如定时控制、时间延时、时间比较等功能。
5.故障诊断功能PLC可以实时监测系统的运行状态，当系统发生故障时可以自动诊断并采取相应的措施，以确保系统的可靠运行。
三、PLC的基本操作：1.PLC的编程软件常用的PLC编程软件有Siemens的STEP 7、Rockwell的RSLogix、Mitsubishi的GX Developer等。
通过这些软件，用户可以编辑、下载、调试PLC的控制程序。

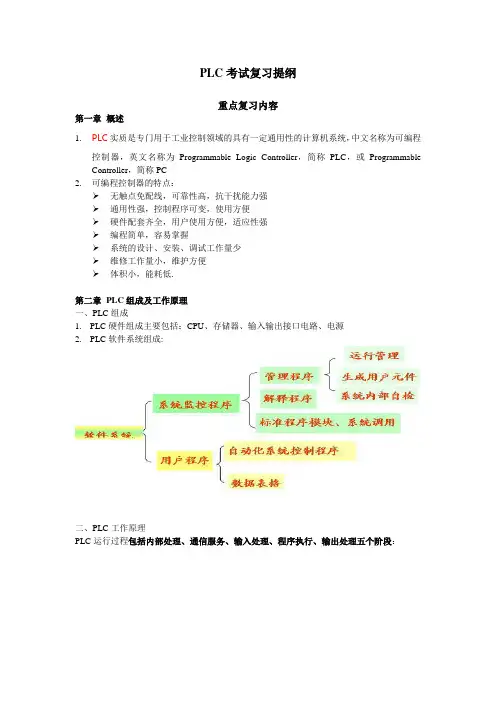

PLC考试复习提纲
PLC考试复习提纲重点复习内容第一章概述1.PLC实质是专门用于工业控制领域的具有一定通用性的计算机系统，中文名称为可编程控制器，英文名称为Programmable Logic Controller，简称PLC，或Programmable Controller，简称PC2.可编程控制器的特点：无触点免配线，可靠性高，抗干扰能力强通用性强，控制程序可变，使用方便硬件配套齐全，用户使用方便，适应性强编程简单，容易掌握系统的设计、安装、调试工作量少维修工作量小，维护方便体积小，能耗低.第二章PLC组成及工作原理一、PLC组成1.PLC硬件组成主要包括：CPU、存储器、输入输出接口电路、电源2.PLC软件系统组成:二、PLC工作原理PLC运行过程包括内部处理、通信服务、输入处理、程序执行、输出处理五个阶段：1）扫描周期：整个过程扫描执行一遍所需的时间，与CPU运行速度、PLC硬件配置及用户程序长短有关2）PLC对用户程序进行循环扫描可分为三个阶段进行：即输入采样阶段，程序执行阶段和输出刷新阶段。
3）输入采样阶段：首先扫描所有输入端子，并将各输入状态存入内存中对应的输入映像寄存器（对应于输入端子状态的数据区）中。
此时，输入映像寄存器被刷新。
输入映像存储器每周期刷新一次。
4）程序执行阶段：根据PLC 梯形图程序扫描原则，PLC 按先左后右，先上后下的步序语句逐句扫描。
但遇到程序跳转指令，则根据跳转条件是否满足来决定程序的跳转地址 当指令中涉及输入、输出状态时，PLC 就从输入映像寄存器“读入”上一阶段采入的对应输入端子状态，从输出映像寄存器“读入”对应元件( “软继电器” ) 的当前状态。
然后，进行相应的运算，运算结果再存入输出映像寄存器中。
对输出映像寄存器来说，每一个元件( “软继电器”) 的状态会随着程序执行过程而变化5）输出刷新阶段在所有指令执行完毕后，输出映像寄存器中所有输出继电器的状态（接通/ 断开）在输出刷新阶段转存到输出锁存器中（称为输出状态刷新），通过一定方式输出，驱动外部负载。
第2章 PLC软、硬件组成及工作原理(一)
编号：QD-751C-11 流水号：河南工业大学继续教育学院授课教案首页课程名称PLC原理及应用任课教师专业课次 4 授课题目第2章 PLC软、硬件组成及工作原理（二）教学重点1、PLC的扫描过程2、映像寄存器的作用3、整体式与模块式PLC各自特点教学难点1、PLC扫描时间的计算2、PLC的扫描过程教具及参考资料PPT 《现代电器控制及PLC应用技术》王永华北京航空航天大学出版社检查签字：第2章 PLC软、硬件组成及工作原理（二）一、复习:PLC硬件有哪些部分组成，各自的作用？二、引入：今天我们学习PLC软件系统。
三、新课：2.3 PLC的软件系统2.3.1 系统程序系统程序是由PLC的制造者采用汇编语言编写的，固化于ROM型系统程序存储器中，用于控制PLC本身的运行，用户不能更改。
系统程序分为：1.系统管理程序2.用户指令解释程序3.标准程序模块和系统调用程序PLC的软件系统2.3.2 用户程序用户程序又称为应用程序，是用户为完成某一控制任务而利用PLC 的编程语言编制的程序。
用户程序是线性地存储在系统程序制定的存储区内。
1．用户环境用户环境是由系统程序生成的，它包括用户数据结构、用户元件区、用户程序存储区、用户参数、文件存储区等。
2．用户程序结构用户程序结构大致可以分为三种：（1）线性程序（2）分块程序（3）结构化程序3．用户程序语言 PLC的编程语言有多种，其中梯形图、语句表、功能块图是三种基本语言。
2.4 PLC的工作原理PLC的循环扫描工作过程接线程序控制与存储程序控制输入/输出滞后响应2.4.1 接线程序控制与存储程序控制继电接触器控制系统，又称为接线程序控制系统，是通过电器元器件的固定接线来实现控制逻辑，完成控制任务的。
接线程序控制与存储程序控制在PLC控制系统中，用户根据控制要求编制出相应的控制程序，并写入PLC的程序存储器中。
系统运行时，PLC将程序执行结果输出给相应的输出设备，控制被控对象工作。
PLC复习-要点总结版
电器的定义：电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
主令电器有按钮、转换开关等。
位置开关分为直动式、滚动式和微动式。
从接触器的结构特征上如何区分交流接触器与直流接触器？为什么？直流接触器与交流接触器相比，直流接触器的铁心比较小，线圈也比较小，交流电磁铁的铁心是用硅钢片叠柳而成的。
线圈做成有支架式，形式较扁。
因为直流电磁铁不存在电涡流的现象。
电器控制电路的表示方法有：电器原理图、安装接线图和电器布置图三种。
三相异步电机一般有直接启动和减压启动两种方法。
三相笼型电动机的减压启动方法有定子绕组串电阻起动、自耦变压减压启动、星-三角形起动、延边三角形起动等。
电气制动方法有反接制动、能耗制动、发电制动和电容制动等。
PLC的定义：可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计的，它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作命令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
可编程序控制器及其有关的外部设备，都应按易于与工业控制系统连成一个整体，易于扩充其功能的原则设计。
PLC的硬件结构：中央处理器（CPU）、存储器（ROM、RAM）、输入输出单元（I/O）、电源和编程器。
PLC的软件结构：分为两大部分，一部分为系统监控程序，另一部分为用户程序。
PLC工作原理：采用循环扫描的工作方式。
全过程扫描一次所需的时间称为扫描周期。
PLC工作过程：从内部处理、通信操作、程序输入、程序执行、程序输出，一直循环扫描工作。
PLC工作过程分哪五个阶段？答：分别为内部处理、通信服务、输入采样、程序执行、输出刷新PLC 型号的含义：MRD FX N 322 的含义是：N FX 2系列，输入输出总点数为32点，继电器输出、DC 电源，DC 输入的基本单元。
FX-4EYSH 的含义是：FX 系列，输入点数为零，输出点数为4点，晶闸管输出，大电流输出扩展模块。
plc知识点整理
《PLC 知识点整理》在当今自动化领域中，可编程逻辑控制器（PLC）无疑扮演着至关重要的角色。
它作为一种高效、可靠且灵活的控制设备，广泛应用于工业生产、机械制造、交通运输、能源管理等众多领域。
为了更好地理解和掌握 PLC 的相关知识，本文将对 PLC 的各个重要知识点进行系统的整理和阐述。
一、PLC 的基本概念可编程逻辑控制器，简称 PLC，是一种专门为在工业环境下应用而设计的数字运算操作的电子系统。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。
PLC 具有以下几个显著特点：（一）可靠性高PLC 采用了先进的抗干扰技术，具有很强的抗电磁干扰和抗机械振动能力，能够在恶劣的工业环境下稳定可靠地运行，减少了因故障导致的生产中断。
（二）编程灵活PLC 提供了多种编程语言，如梯形图、指令表、功能块图等，使得编程人员可以根据自己的习惯和实际需求选择合适的编程方式。
而且，编程过程简单直观，易于理解和修改，大大提高了编程效率。
（三）控制功能强大PLC 可以实现复杂的逻辑控制、顺序控制、定时控制、计数控制等多种控制功能，能够满足各种工业生产过程的控制要求。
（四）易于扩展PLC 具有丰富的输入输出模块，可以根据实际需要进行灵活的扩展，增加输入输出点数，以适应不同规模的控制系统。
二、PLC 的工作原理PLC 的工作原理可以简单概括为输入采样、程序执行和输出刷新三个阶段。
（一）输入采样阶段在这个阶段，PLC 依次扫描输入端子，读取输入信号的状态，并将其存储到输入映像寄存器中。
输入映像寄存器中的状态将作为后续程序执行的依据。
（二）程序执行阶段PLC 按照用户编写的程序顺序，从第一条指令开始依次执行。
在执行过程中，根据逻辑运算的结果，对输出映像寄存器进行刷新，即将输出信号的状态更新到输出端子上。
（三）输出刷新阶段在输出刷新阶段，PLC 将输出映像寄存器中的输出信号通过输出模块传送到被控设备，从而实现对被控设备的控制。
PLC期末考试复习重点
通用辅助继电器M0-M499
保持辅助继电器M500-M3071
特殊辅助继电器M8000-M8255
5.定时器与计数器
定时器：FX2N系列中定时器可分为通用定时器和积算定时器两种，定时器是根据时钟脉冲累积计数而达到定时的目的，时钟脉冲有1ms、10ms、100ms三种，当
所计数达到设定值时，其触点动作。
设定值可用常数K（设定值为1～32767）或数据寄存器D的内容来设置。
课后作业程序设计题
许多大型生产机械在运行启动之前需用电铃或蜂鸣器发出报警信号(响3秒)，预示机器即将启动，以示警告。
计数器：计数器可分为内部计数器和高速计数器
内部计数器是在执行扫描操作时对内部信号（如X、Y、M、S、T等）进行计数。内部输入信号的接通和断开时间应比PLC的扫描周期稍长。
课后作业练习
8.STL触点驱动的电路块具有三个功能：对负载的驱动处理、指定转换条件和指定转换目标。
9.PLC的扫描工作过程
10.用一个按钮控制一盏灯,要求按下起动按钮X0,灯亮10秒,灭5秒,重复运行,按下停止按钮X1停止运行。试用经验设计法编写PLC控制梯形图程序或指令表程序。
11.用按钮控制三台电动机,为了避免三台电动机同时起动,起动电流过大,要求每隔5秒起动一台,试设计PLC控制梯形图。
1）顺序控制设计法
①单序列：单序列由一系列相继激活的步组成，每一步的后面仅接有一个转换，每一个转换的后面只有一个步。
②选择序列：选择序列的开始称为分支，转换符号只能标在水平连线之下。在某一时刻一般只允许选择一个序列,选择序列的结束称为合并.
③并行序列：并行序列的开始称为分支，当转换条件的实现导致几个序列同时激活时，这些序列称为并行序列。
PLC期末复习大纲
PLC 期末复习材料1.PLC 系统通常由基本单元、扩展单元、扩展模块及特殊功能模块组成。
2.指示部分包括：I/O 点的状态指示、PLC 电源指示（POWER ）、PLC 运行指示（RUN ）、用户程序存储器后备电池状态指示（BATT ）、程序语法出错指示（PROG .E ）、CPU 出错指示（CPU.E ）等，用于反映I/O 点及PLC 机器的状态。
3.PLC 有RUN 和STOP 两个运行模式，RUN 模式表示PLC 处于运行状态，STOP 模式表示PLC 处于停止即编程状态，此时，PLC 可进行用户程序的写入、编辑和修改。
4.目前，FX 系列PLC 普遍采用的编程语言——梯形图（LD ）、指令表（IL ）以及IEC 规定的用于顺序控制的标准化语言（SFC ）。
5.PLC 软元件：输入继电器（X ）由输入电路和输入映象寄存器组成； 输出继电器（Y ）由输出电路和输出映象寄存器组成； 定时器（T ）、计数器（C ）、辅助继电器（M ）、状态继电器（S ）、数据寄存器（D ）、变址寄存器（V/Z ）等都是由存储器组成。
6.PLC 软元件中，除输入继电器、输出继电器采用八进制编号外，其他所有的软元件均按十进制编号。
7.在一个PLC 程序中，输入继电器最多可达184点，输出继电器最多可达184点，但输入、输出继电器的总和不得超过256点。
8辅助继电器（M ）①通用辅助继电器（4990M M -）②电池后备/锁存辅助继电器（1023500M M -）功能：重新通电后，能再现其状态。
③特殊辅助继电器（82558000M M -）功能：提供时钟脉冲和标志（如进位、借位标志等）。
M8011—M8014分别是10ms 、100ms 、1s 和1min 的时钟脉冲特殊辅助继电器。
M8030为锂电池电压指示特殊辅助继电器。
M8033为PLC 停止时输出保持特殊辅助继电器。
M8034为禁止输出特殊辅助继电器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.低压控制电器是指电动机完成生产机械要求的起动、反转和停止所用的电器。
2.低压配电电器是指正常或事故状态下接通和断开用电设备和供电电网所用的电器。
3.熔断器主要由熔体和熔座组成，其额定电流是指熔断器支持件的额定电流。
4.按照电器的应用场合分类有低压控制电器和低压配电电器两大类。
5.FX2N系列PLC输入方式有干接触输入、直流输入和交流输入。
6.刀开关安装应做到垂直安装。
7.常见的主令电器有控制按钮、位置开关、万能转换开关和主令控制器。
8.通电延时的时间继电器线圈图形符号是其延时常开触头在线圈通电时延时闭
合；断电时立即断开。
9.PLC的生产厂家很多，试举三例日本的三菱FX2N德国的西门子法国的施耐德。
10.三相笼型异步电动机的制动方法为电气制动和机械制动两大类，其中电气制动分为反接
制动和能耗制动，后者采用电磁抱闸实现。
11.顺序功能图是一种PLC的图形化编程语言，主要由步、步对应的动作、有向线段、短线
组成。
12.FX2N-48MT表示48个I/O口接点M表示基本单元，T表示晶体管输出
13.FX2N最多能扩展到256点
一、可编程控制器的主要特点有哪些？
答：1.可靠性高，抗干扰能力强2.功能完善，通用性强3.变成简单，易于掌握4.使用简单，调试维修方便5.体积小，质量轻，功耗低。
二、电流继电器一般分为哪几种？各自的工作原理是什么？
答：分为
过电流继电器：在电路额定电流下正常工作时电磁吸力不足以克服弹簧阻力，衔铁不动作，当电流超过整定值时电磁机构动作整定范围是额定电流的1.1~1.4倍。
欠电流继电器：在电路额定电流下正常工作时处于吸合状态，当电流降低到额定电流的10%~20%时，继电器释放。
第一章：
1.熔断器在电路中的作用是什么？它有哪些主要组成部件？
答：当电路发生严重过载或短路时，熔断器将有超过限定值的电流流过，将熔断器的熔体熔断，从而切断电路，达到保护电路的目的。
主要由熔体和安装熔体的熔管或熔座两部分组成。
2.熔断器有哪些主要参数？熔断器的额定电流与熔体的额定电流是不是一回事？
答：额定电压、额定电流、极限分断能力；不是一回事，熔断器额定电流是指熔断器支持件的额定电流。
但是熔断器的额定电流要大于等于熔体额定电流。
4..熔断器与热继电器用于保护交流三相笼型异步电动机时，能不能互相取代？为什么？答：不能，热继电器主要用于保护电动机的过载。
熔断器是当电路发生严重过载或短路时，熔断器将有超过限定值的电流流过，将熔断器的熔体熔断，从而切断电路，达到保护电路的目的
9.如果误把220V交流接触器接入220V直流电源，会出现什么情况？如果误把24V直流继电器接入24V交流电源，又会出现什么情况？为什么？
220V交流接触器接入220V直流电源会使其烧坏，因为交流接触器阻抗小。
接入直流电源会使电流增大，烧坏交流接触器。
直流接触器接入交流电源阻抗增大，不能吸合。
8.什么叫反接制动？什么叫能耗制动？各有什么特点及试用场合？
答：反接制动：一种是是在负载转矩作用下，使电动机反转但电磁转矩方向为正的倒拉反接制动另一种是电源反接制动，即改变电动机电源的相序，使定子绕组产生反向的旋转磁场，使电动机转子迅速降速。
能耗制动：是指在在电动机脱离三相交流电源后，迅速在定子绕组上加一个直流电压，利用转子感应电流与静止磁场的作用来达到制动的目的。
反接制动特点：制动迅速，效果好，冲击大，通常仅适用于10kw以下的小容量电机。
能耗制动与反接制动相比具有消耗能量少，制动电流小的特点，但需要直流电源控制电路复杂，适用于电动机容量较大和起动、制动频繁的场合。
12.电气控制系统中常用的保护措施有哪些？
答：自锁保护、熔断器短路保护、热继电器缺相保护、过载保护
第四章：
1.plc由哪几部分组成？各部分的作用及功能是什么？
中央处理单元（CPU）、存储器（RAM、ROM）、输入输出单元（I/O）、通信接口、扩展接口、外围设备接口、电源
CPU作为整个PLC的核心，起着总指挥的作用
存储器主要用于存放系统程序、用户程序及工作数据
I/O单元实际上是PLC与被控对象间传递输入输出信号的接口部件
PLC电源单元包括系统的电源及备用电池，电源单元的作用是把外部电源转换成内部工作电压
2.plc的输出模块有几种形式？各有什么特点？都适用于什么场合？
答：继电器输出：可接直流或交流负载；晶体管输出：只能接直流负载；双向晶闸管输出：可以交流负载。
3.小型PLC有哪几种语言？
答：梯形图语言、助记符语言、顺序功能图语言、结构文本语言
5.plc的工作方式是什么？它的工作过程有什么显著特点？
答：按集中输入、集中输出、周期性循环扫描的工作过程称为plc的扫描工作方式。
显著特点是扫描操作
6.简述plc的扫描工作过程。
答：内部处理、通信处理、输入扫描、程序执行、输出处理五大阶段
PLC执行过程:输入采样、执行过程、输出刷新。
