普速铁路单根更换钢轨作业指导书(无缝、普通)
单根更换钢轨作业指导书
单根更换钢轨作业指导书20.1 适用范围本指导书适用于封锁点内更换线路上存在的伤损钢轨作业20.2 所需材料和工器具20.3 操作程序及要领20.1 作业准备20.1 检查工机具及材料：作业负责人组织人员在出发去往工地前对工机具、材料进行检查、校对，确保工机具性能正常、材料齐全，携带数量满足现场使用需求。
20.2 复核：测量复核新旧钢轨长度和轨缝，检测轨温。
20.3 轨道电路区段要与信号联系。
20.4 无缝线路地段要测量轨温，确认作业轨温符合要求。
20.2 上道作业20.2.1 确认复核接到封锁命令（命令号、封锁起讫时间）后，按要求设置并确认防护已到位，通知作业人员上道作业。
20.2.2 拆卸钢轨接头夹板、扣件（道钉）和轨距杆等联结零件（电气化区段要在被换钢轨两端的左右轨节间横向各设一条截面不小于70mm2的铜导线，两端用夹子牢固夹在相邻的轨底上）。
20.2.3 拨出旧轨，拨入新轨。
20.2.4 螺栓涂油后，安装联结零件，接头夹板复紧螺栓。
20.2.5 调整钢轨轨缝，整治钢轨接头错牙、调整轨距和整正轨底胶垫。
20.2.6 将旧轨在路肩上摆放好、放稳，用白漆打上“×××”并写上更换日期。
20.2.7 清理料具、撤除防护、开通线路。
20.4 质量控制20.1 接头钢轨上下、左右错牙不大于1mm。
20.2 钢轨接头轨缝不大于18mm，绝缘接头不小于6mm。
20.3 轨距、轨向符合《南昌地铁轨道设备维修规程》的作业验收规定。
20.4 螺栓扭矩符合要求。
20.5 安全措施20.1 上道作业必须办理要、销点手续。
20.2 车场线作业须按规定设臵防护；注意邻线来车，弃碴料具不侵入限界。
20.3 施工人员必须穿防护鞋、防护服。
20.4 电气化区段和轨道电路区段必须与供电和信号人员联系配合。
严禁在同一地点将两股钢轨同时拆下，单股拆除钢轨按规定在钢轨两端加设回流线20.5 准备阶段禁止超卸轨枕扣件及接头螺栓。
铁路工务专业-单根更换钢轨作业标准
单根更换钢轨作业一、作业流程（一）作业准备1.工具：抬杠、轨卡、吊轨小车、内燃扳手、T型扳手、内燃冲击镐或捣镐、起道机、撬棍、绝缘尺（30-50m）、活口扳手、道尺、道钉锤、扣件、接头螺栓、木楔、石笔、长效油、红油漆、防护隔离绳、连接线（以上工具根据现场情况选用）2. 校对工具：换轨作业前，由换轨负责人对当日使用的各种量具进行检查核对（道尺必须定期由计量部门进行检定，保持量具准确）；由起道机手检查起道机状态是否完好；内燃冲击镐手检查内燃冲击镐是否良好，油箱油料是否充足，并带足油料。
3. 到达作业地点后首先测量轨温，掌握换轨当时的轨温与丈量新轨时的轨温差，确认新轨因轨温变化伸缩后的长度差异。
4.现场两端设置响墩和移动停车手信号防护，防护设好后方可作业。
防护设置方法:施工负责人确认行调给点的起、止时间和命令号后，发布施工命令。
设置停车信号防护，区间线路上在距施工地点两端各20m处的线路中心设置停车信号牌(灯) ，两端防护员在距施工地点两端各860m处顺列车运行方向左股轨面上设置第一个晌墩(双线应在右侧路肩上设置作业标)、840m处右股轨面上设置第二个晌墩、820m处左股轨面上设置第三个响墩，防护员在距施工地点两端800m处顺列车运行方向左侧的路肩上显示移动停车手信号。
站线线路上在距施工地点两端各50m处的线路中心设置停车信号牌(灯)，如一端不足50m可根据具体情况确定设置距离。
维修天窗点内作业邻线来车，客车下道避车，货车必须停止作业。
站内或道岔区作业邻站客车发车时，影响列车进路的作业，必须下道避车。
（二）检查换轨前，要正确丈量并细致检查换上换下两根钢轨的类型、长度、断面是否一致；认真检查预定更换钢轨的前后轨缝，检查范围至少五六节钢轨，对轨缝不良必须先调整轨缝。
夏天要注意瞎缝，防止拆开接头钢轨伸长，钢轨放不进去换不上；冬季要注意大缝，防止拆开接头钢轨收缩，夹板联接不上。
检查轨缝，不能只看表面，必要时松开前后接头螺栓做实验。

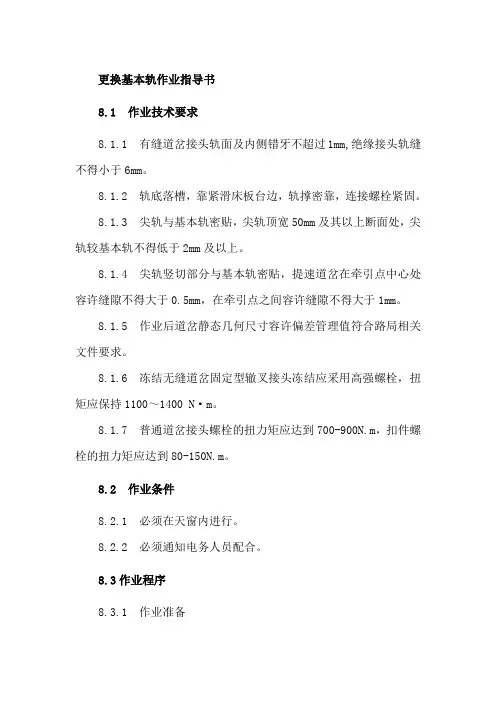

更换基本轨作业指导书
更换基本轨作业指导书8.1 作业技术要求8.1.1 有缝道岔接头轨面及内侧错牙不超过1mm,绝缘接头轨缝不得小于6mm。
8.1.2 轨底落槽，靠紧滑床板台边，轨撑密靠，连接螺栓紧固。
8.1.3 尖轨与基本轨密贴，尖轨顶宽50mm及其以上断面处，尖轨较基本轨不得低于2mm及以上。
8.1.4 尖轨竖切部分与基本轨密贴，提速道岔在牵引点中心处容许缝隙不得大于0.5mm，在牵引点之间容许缝隙不得大于1mm。
8.1.5 作业后道岔静态几何尺寸容许偏差管理值符合路局相关文件要求。
8.1.6 冻结无缝道岔固定型辙叉接头冻结应采用高强螺栓，扭矩应保持1100～1400 N·m。
8.1.7 普通道岔接头螺栓的扭力矩应达到700-900N.m，扣件螺栓的扭力矩应达到80-150N.m。
8.2 作业条件8.2.1 必须在天窗内进行。
8.2.2 必须通知电务人员配合。
8.3作业程序8.3.1 作业准备8.3.1.1 材料工具：钢卷尺、仿形打磨机、吊轨车、内燃扳手、小型内燃捣固机、起道机、撬棍、起钉垫、起钉器、道钉锤、活动扳手、丁字套筒、钢丝刷、长效油脂、油刷、道尺、起拨道器、木楔﹑钢尺、新基本轨、胶垫、导线、轨温计﹑木块、鱼尾板、备用螺栓、螺帽、垫圈、弹条、扣件﹑防护备品及劳动保护用品等，动车径路还应有轨道车及轨道吊（运送钢轨并及时回收废旧钢轨）；气温过高或过低还应准备拉轨器等。
8.3.1.2 调查预定更换的基本轨前后轨缝，基本轨接头相错量及前后钢轨磨耗情况。
测量无缝道岔作业轨温，满足无缝线路作业轨温条件。
8.3.1.3 检查新、旧基本轨类型﹑长度，高差，磨损状态是否相同；新基本轨轨撑眼距及螺栓孔位置，曲股基本轨的弯折点及弯折量；限位器孔位置是否正确。
8.3.2 作业8.3.2.1 车站设置驻站联络员、工地设置现场防护员，施工地段两端设置移动停车信号牌（灯）及停车手信号防护员，防护设好后方可上道作业。
防护设置办法按《铁路工务安全规则》“第2.2.5条～第2.2.19条”规定执行。
普速铁路单根更换钢轨作业指导书(无缝、普通)
普速铁路单根更换钢轨作业指导书（无缝、普通）目次一、作业介绍............................................ ３二、作业流程图.......................................... ５三、作业程序及标准...................................... ６⒈作业准备........................................... ６⒉防护设置........................................... ６⒊作业流程........................................... ６四、质量标准............................................ ８五、作业机具材料........................................ ９一、作业介绍作业范围：本作业指导书适用于工务段范围内的普速铁路单根更换钢轨（无缝、普通）。
人员要求：⒈岗位要求：作业负责人由车间（副）主任担当；设备操作人员必须经过专业培训、取得相应资格方可上岗；作业人员经段级单位培训并考试合格人员。
⒉人员配置：必须设置“三位一体”防护。
作业人员不少于6名。
作业条件：⒈天窗点内：更换钢轨作业。
⒉天窗点外：严禁利用运行速度160km/h及以上列车与前趟列车间隔进行点外作业。
⒊作业时间：单线不得少于90分钟，双线不得少于120分钟⒋配合要求：车务段、电务进行配合（如有其它部门设备，通知相关部门进行配合）。
作业风险：1.违章施工作业风险⑴配合人员未到场，违章作业造成设备故障；⑵作业质量不良晃车造成行车事故；⑶未按放行列车条件放行列车，造成行车事故；⑷使用工具不绝缘轨道电缆联电造成行车事故；2. 从业人员伤害风险⑴下道不及时造成机车车辆人身伤害；⑵避车中车辆坠物造成人身伤害；⑶桥上步行板缺失时避车造成坠桥人身伤害。
无缝线路维修作业指导书
无缝线路维修作业指导书第4.8.1条无缝线路地段应根据季节特点、锁定轨温和线路状态，合理安排全年维修计划。
在气温较低的季节，应安排锁定轨温较低或薄弱地段进行维修；在气温较高的季节，应安排锁定轨温较高地段进行维修。
第4.8.2条高温时段不应安排影响线路稳定的作业。
如必须进行维修作业时，应有计划地先放散后作业，并适时重新做好放散和锁定线路工作。
临时补修，可采取调整作业时段的办法进行。
高温季节可安排矫直钢轨硬弯、钢轨打磨、焊补等作业。
在较低温度下，如需更换钢轨或夹板，可采用钢轨拉伸器进行。
第4.8.3条无缝线路维修计划，宜以单元轨节为单位安排作业。
第4.8.4条进行无缝线路作业时，必须掌握轨温，观测钢轨位移，分析锁定轨温变化，按实际锁定轨温，根据作业轨温条件进行作业，严格执行“作业前、作业中、作业后测量轨温”制度，并注意做好以下各项工作：一、在作业地段按需要备足道砟；二、起道前应先拨正线路方向；三、起、拨道器不得安放在铝热焊缝及胶接绝缘接头处；四、扒开的道床应及时回填、夯实。
第4.8.5条胀轨跑道的防治和处理，按《普速铁路工务安全规则》执行。
第4.8.6条无缝线路作业，必须遵守下列作业轨温条件：一、混凝土枕（含混凝土宽枕）地段无缝线路维修作业轨温条件见表4.8.6-1和表4.8.6-2。
二、混凝土枕（含混凝土宽枕）地段无缝线路，当轨温在实际锁定轨温减30 ℃以下时，伸缩区和缓冲区禁止进行维修作业。
三、木枕地段无缝线路作业轨温按表 4.8.6-1和表4.8.6-2规定减5 ℃，当轨温在实际锁定轨温减20 ℃以下时，禁止在伸缩区和缓冲区进行维修作业。
混凝土枕地段无缝线路作业轨温条件表4.8.6-1作业项目及作业量线路条件连续扒开道床不超过25 m，起道高度不超过30 mm，拨道量不超过10 mm连续扒开道床不超过50 m，起道高度不超过40mm，拨道量不超过20 mm扒道床、起道、拨道与普通线路相同作业轨温范围直线及R≥2000 m +20 ℃+15 ℃-20 ℃±10 ℃800 m≤R＜2000 m +15 ℃-20 ℃+10 ℃-15 ℃±5 ℃300 m≤R＜800 m +10 ℃-15 ℃+5 ℃-10 ℃—混凝土枕地段无缝线路作业轨温条件表4.8.6-2 序号作业项目按实际锁定轨温计算－20 ℃以下-20 ℃～－10 ℃－10 ℃～+10 ℃以内+10 ℃～+20 ℃+20 ℃以上1 改道与普通线路同与普通线路同与普通线路同与普通线路同禁止2松动防爬设备同时松动不超过25m同时松动不超过25 m与普通线路同同时松动不超过12.5 m禁止3更换扣件或涂油隔二松一，流水作业隔二松一，流水作业隔二松一，流水作业隔二松一，流水作业禁止4 方正轨枕当日连续方正不超过2根隔二方一，方正后捣固，恢复道床，逐根进行（配合起道除外）与普通线路同隔二方一，方正后捣固，恢复道床，逐根进行（配合起道除外）禁止5 更换轨枕当日不连续更换当日连续更换不超过2根（配合起道除外）与普通线路同当日连续更换不超过2根（配合起道除外）禁止6 更换接头螺栓或涂油禁止逐一进行逐一进行逐一进行禁止7 更换钢轨禁止禁止与普通线禁止禁止或夹板路同8不破底清筛道床逐孔倒筛夯实逐孔倒筛夯实逐孔倒筛夯实逐孔倒筛夯实禁止9 处理翻浆冒泥（不超过5孔）与普通线路同与普通线路同与普通线路同禁止禁止1 0 矫直硬弯钢轨禁止禁止禁止与普通线路同与普通线路同1 1 更换胶接绝缘接头禁止禁止拧紧两端各50m范围扣件后，再进行更换禁止禁止四、在跨区间无缝线路上的无缝道岔尖轨及其前方25m范围内进行影响线路稳定的作业时，作业轨温范围为实际锁定轨温±10 ℃。
铁路局工务主要岗位作业项目指导书

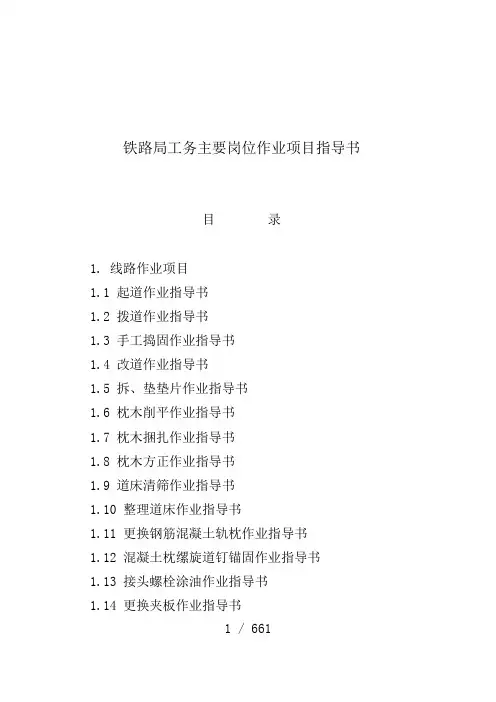

铁路局工务主要岗位作业项目指导书目录1. 线路作业项目1.1 起道作业指导书1.2 拨道作业指导书1.3 手工捣固作业指导书1.4 改道作业指导书1.5 拆、垫垫片作业指导书1.6 枕木削平作业指导书1.7 枕木捆扎作业指导书1.8 枕木方正作业指导书1.9 道床清筛作业指导书1.10 整理道床作业指导书1.11 更换钢筋混凝土轨枕作业指导书1.12 混凝土枕缧旋道钉锚固作业指导书1.13 接头螺栓涂油作业指导书1.14 更换夹板作业指导书1 / 6611.15 单根更换钢轨作业指导书1.16 整治钢轨接头错牙作业指导书1.17 钢轨、辙叉打磨作业指导书1.18 整治钢轨硬弯作业指导书1.19 调整轨缝作业指导书1.20 无缝线路应力放散作业指导书1.21 手工、机械切割、锯轨作业指导书1.22 手工、机械钢轨钻孔作业指导书1.23 更换道岔护轨作业指导书1.24 更换普通道岔尖轨作业指导书1.25 更换普通道岔撤叉作业指导书1.26 更换普通道岔基本轨作业指导书1.27 更换提速道岔尖轨作业指导书1.28 更换提速道岔撤叉作业指导书1.29 更换提速道岔基本轨作业指导书1.30 道岔大修作业指导书1.31 现场胶接作业指导书1.32 钢轨铝热焊焊接作业指导书1.33 钢轨移动式气压焊接作业指导书1.34 轨道车装卸料作业指导书1.35 铺设无缝线路作业指导书1.36 客运专线养修作业指导书2 / 6611.37 巡道作业指导书2. 桥梁作业项目2.1 钢梁桥重新涂装作业指导书2.2 单根抽换桥枕作业指导书2.3 搭拆脚手架作业指导书2.4 钢结构维护性涂装作业指导书2.5 各种螺栓涂油作业指导书2.6 支座捣垫砂浆作业指导书2.7 桥枕削平作业指导书2.8 桥枕修理作业指导书2.9 整修护轮轨作业指导书2.10 明桥面K型扣件垫板作业指导书2.11 D型便梁作业指导书2.12 钢梁加固作业指导书2.13 换梁作业指导书2.14 更换支座作业指导书2.15 桥涵顶进作业指导书2.16 桥梁班组一日作业指导书2.17 桥梁巡守工作业指导书3. 大型养路机械作业项目3.1 长轨列车收轨作业指导书3.2 长轨列车卸轨作业指导书3 / 6613.3 大修列车作业指导书3.4 轨道车作业指导书3.5 钢轨、道岔打磨车作业指导书3.6 钢轨铣磨车作业指导书3.7 动力稳定车作业指导书3.8 配碴整形车作业指导书3.9 大型清筛机作业指导书3.10 大型捣固车作业指导书3.11 道岔捣固车作业指导书3.12 风动卸碴车作业指导书4. 道口作业项目4.1 道口工作业指导书4.2 道口大修作业指导书4.3 道口设备日常养护作业指导书5. 钢轨探伤作业项目5.1 钢轨探伤作业指导书（天窗点内）5.2 钢轨探伤作业指导书（天窗点外）4 / 6611．线路作业项目1.1 起道作业指导书1. 目的与要求目的：调整轨道几何状态不平顺。
更换钢轨作业指导书
一、劳动组织及机具材料
1、劳动组织
除施工防护外，更换钢轨作业共计需要8人。
2、机具材料（表1—12）
表1—12更换钢轨作业机具材料
序号
名称
单位
规格
数量
备注
1
轨距尺
把
1
2
撬棍
根
2~3
3
翻轨器
根
2~3
4
钢卷尺
把30m15 Nhomakorabea丁字扳手
把
4
6
道钉锤
把
1
7
短路铜线
根
2.5m
1
8
轨温计
只
1
9
停车牌
2、更换钢轨作业，须联系电务或供电部门配合，在天窗内进行。
3、准备阶段禁止超卸轨枕扣件及接头螺栓。
4、在自动闭塞和有轨道电路区段施工时，养路机具、工具、道尺等均应安装绝缘套管。取放工具不得搭接两股钢轨及绝缘接头、引入线及轨距杆。
5、来车时，应按规定钉紧、拧紧轨枕和接头螺栓。
（1）每个接头至少拧紧4个（每端2个）接头螺栓。
块
2
正线
10
信号旗
副
1
11
对讲机
把
1
12
吊轨车
台
2
二、作业程序
1、准备作业
（1）检查机具材料到位、状态。
（2）认真丈量、复核新旧钢轨长度。
（3）卸下轨距杆、拆除防爬器、臌包夹板等，以及供电、电务、红外线等影响换轨的附属设备。
（4）卸掉夹板第2和第5螺栓，其它螺栓逐个拆开，涂油加垫圈后拧紧。
（5）散布联结零配件（扣板、胶垫、螺栓、铁垫板、道钉孔木片、道钉）等。
成段更换钢轨作业指导书
目次1 作业条件 (2)2 人员要求 (2)3 作业料具 (2)4 配合要求 (2)5 安全风险构成 (3)6 防护要求 (3)7 作业程序 (4)8 质量标准 (5)9 作业流程图 (5)1 作业条件1.1天窗点内1.1.1更换钢轨作业1.2天窗点外1.2.1其他相关准备工作1.3作业时间双线：150分钟单线：120分钟2 人员要求2.1 岗位要求施工负责人职务不低于副主任，作业人员经段级单位培训并考试合格人员。
2.2人员配置防护人员4人，作业人员不少于50人3 作业料具运轨器、翻轨器，撬棍、扳手、加力杆、拉轨器、标记刷写用品及材料、信号旗、作业牌、响墩、火炬等。
4 配合要求车务段、电务段、供电段5 安全风险构成5.1违章施工作业风险5.1.1 电务人员未到场配合，造成电务设备故障；5.1.2 作业质量不良造成晃车风险。
5.1.3 松取扣件超标或未达到开通条件造成脱线风险。
5.1.4 使用工具不绝缘造成轨道电缆联电风险。
5.1.5 配合单位未到作业造成线路红光带风险。
5.1.6 翻轨作业要注意前后左右人员，防止撬棍伤人。
5.1.7 不得在同一地点将两股钢轨同时拆下。
5.2 从业人员伤害风险5.2.1 下道不及时造成机车车辆人身伤害。
5.2.2 作业方法不正确造成自身被打伤风险。
5.2.3 作业方法不正确造成他人人身伤害风险。
5.2.4 避车中车辆坠物造成人身伤害风险。
5.2.5 桥上步行板缺失时避车造成坠桥人身伤害风险。
6 防护要求6.1线路区间作业设置驻站联络员1人，工地防护1人，关门防护2人，（联络不畅增设中转防护1人）6.2道岔区段作业正线道岔作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线道岔作业：设置驻站联络员1人，工地防护1人；6.3站内作业正线作业：设置驻站联络员1人，工地防护1人，关门防护2人；站线作业：设置驻站联络员1人，工地防护1人；7 作业程序7.1作业前，按《安规》有关规定设置防护。
