三坐标测量机操作规程
三坐标测量仪操作规程
三坐标测量仪操作规程
《三坐标测量仪操作规程》
一、测量前准备
1. 检查三坐标测量仪设备是否完好，包括仪器是否有损坏、接线是否正常等。
2. 清洁测量仪表面及测量工件，确保测量的准确性。
3. 按照测量要求准备好相应的测量夹具和测量工具。
二、开机操作
1. 确认待测工件的坐标系统，将工件放置在测量仪的工作平台上，并夹紧。
2. 打开三坐标测量仪电源开关，等待仪器自检完成。
3. 根据测量要求选择相应的测量模式，并进行初始化设置。
三、测量操作
1. 设置测量参数，包括测量速度、测量精度等。
2. 选择相应的测量工具和探头，进行刀具校正和参考点标定。
3. 将探头放置在待测工件上，并开始进行三坐标测量。
4. 根据测量结果进行数据分析和处理，确定工件是否符合要求。
四、测量结束
1. 关闭三坐标测量仪电源开关，确保仪器安全关闭。
2. 清理测量工件和测量夹具，将测量工具放回原位。
3. 记录测量结果和测量参数，并存档备查。
五、注意事项
1. 在操作过程中，严格按照操作规程执行，确保测量的准确性和可靠性。
2. 在使用过程中，注意保护三坐标测量仪设备，防止设备受损。
3. 完成测量后，及时清理和维护三坐标测量仪设备，保证设备的正常使用。
通过以上操作规程的执行，可以确保三坐标测量仪的安全、准确和高效使用，提高工件的测量质量和生产效率。
三坐标测量机操作规程
三坐标测量仪操作规程
1、每天开机前，先检查供气压力是否达到要求，如果达到，方可
开控制柜。
2、测量室的温湿度要求；
温度必须在：20±2℃湿度必须在：50±10%RH
3、开关机顺序。
开机顺序：开气源→开三坐标测量仪控制柜→开测量软件
关机顺序：关测量软件→关三坐标测量仪控制柜→关气源
4、测针的校验。
4.1校验测针前，需将标准球先擦拭干净。
4.2检查测针的测球或测针尖端是否有异物或毛屑。
4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石
是否有破损或脱落。
5、校验合格后，手动建立工件坐标系（初建，采用“三二一原则”）
6、将测量方式改为DCC（自动）。
自动建立坐标系（精建）。
7、自动测量元素。
8、评价尺寸及形位公差。
9、自动运行测量程序CTRL+Q
自动运行程序时，程序中“手动”模式部分程序仍需手动完成，本程序为粗建坐标系部分。
10、测量报告生成。
程序运行完毕后，打开报告窗口，系统自动生成测量报告。
三坐标测量机操作规程发百度
1 目的三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命，并可保障精度，降低故障率，提高客户的使用效率。
2适用范围适用于我公司质量部三坐标测量实验员。
3职责3.1技术开发部：3.1.1负责组织技术部人员及质量部人员进行培训。
3.1.2负责编制与提供三坐标测量机的操作规程、维护保养规定、检测产品的检测数据、检测方法、等实验室应有的文件。
3.2质量部：3.2.1体系管理员负责监督检查实验人员是否按操作规程、检测方法等标准化操作。
3.2.2负责使用三坐标测量机对模具、检具、产品等进行检测，并出具检测报告。
4程序4.1、开机前的准备4.1.1、三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上）温度范围：18-22℃温度变化：1℃/h湿度范围：55%-65% 温度梯度：1℃/m检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与检测工件的温差不超过0.3℃。
4.1.2、三坐标测量机使用空气轴承，开机前检查机床气源压力，放出过滤器中的油和水，定期清洗过滤器及油水分离器。
还应注意检查空气压缩机、储气罐和冷冻式空气干燥机。
进入测量机的压缩空气要求：空气压力：0.5-0.7Mpa 过滤精度：0.3μm 空气流量：0.3-0.46 m³/min4.1.3、三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机的导轨和工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭。
切记在保养过程中不能给任何导轨上任何性质的油脂。
4.1.4、开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以雷顿三坐标必须配置不间断稳压电源。
设备必须有可靠的接地装置，接地电阻小于4Ω，当大于4Ω时，应补增接地装置长度。
定期检查接地电阻，并注意日常维护。
4.1.5、在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避免电控系统由于受潮突然加电后损坏。
三坐标测量机操作规程完整
三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃，湿度在25%--75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。
二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。
此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点）， PC-DMIS进入正常工作界面。
三、测量机系统关闭1.关闭系统时，先将测头移到安全高度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。
四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

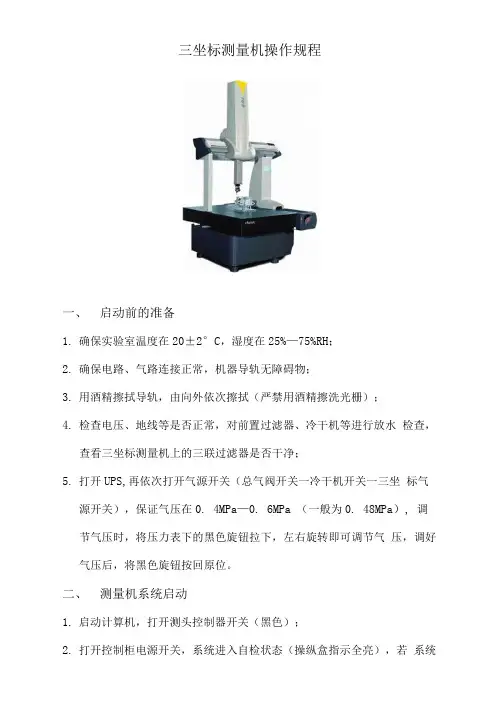

三坐标测量机操作规程完整
三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2°C，湿度在25%—75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS,再依次打开气源开关（总气阀开关一冷干机开关一三坐标气源开关），保证气压在0. 4MPa—0. 6MPa （一般为0. 48MPa）, 调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。
二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。
此时将操纵盒的"加电”键（SERYO PWR ON）按下,再按下“自动”键（AUTO）,再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入正常工作界面。
三、测量机系统关闭1.关闭系统时，先将测头移到安全髙度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关一冷干机开关一总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。
四、软件界面在软件窗口中点击“文件一打开/新建”（快捷键：打开CTRL+O, 新建:CTRL+N）, “新建''文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。
三坐标测量机使用操作规程
三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。
2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。
3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。
4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。
5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。
二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。
2.开机操作：按下开机按钮，等待系统启动完成。
3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。
4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。
5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。
6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。
7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。
8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。
9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。
10.关机操作：测量完成后，按照操作规范进行关机操作。
三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。
2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。
3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。
4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。
5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。
四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。
2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。
3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。
三坐标测量仪操作规程
三坐标测量仪操作规程
一:开机前的准备
1、开启空调,保持测量前室内温度在20±2 °C,湿度控制在40%-60％。
2、清洗导轨,使用无尘布蘸取少量无水酒精擦洗X、Y、Z轴导轨,擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗X向导轨时,光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布,请勿用酒精擦洗，以免漆层脱落。
3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。
二:开机(在长期停机的情况下,测量前的温度应在20±2 °C恒温30分钟后进行)
1、开启测量仪上的空气阀，并保证工作气压在0.4-0.6Mpa范围内.
2、接通电源并开启测量仪的控制盒电源开关。
3、开启计算机，点击桌面上的PC-DIMS软件图标，按右键以管理员身份运行。
4、打开操作手柄上的SERVO PWR ON开关,测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。
5、测量仪校验,点击PC-DIMS软件上的文件菜单，新建测头文件，点击未定义测头,依次加载测座,连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球（适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验,校验完成后点击结果查看,测针校准时的形状误差必须＜0.005mm，球心位置误差＜0。
006 mm，球径测量误差＜0。
003mm，如校验结果不满足上述条件,则需重新校验直到合格为止。
6、加载所需测头文件，进行工件检测。
三:关机
测量完成后，将X、Y、Z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭PC-DIMS 软件及计算机，然后关闭控制盒电源，最后关闭气阀。
(完整word版)三坐标测量仪安全操作规程
导和允许请勿擅自进行检查维修。 2.12．计算机内不要安装任何与三坐标测量机无关的软件，以保证系统的可靠运行。 2.13．空调应24小时开机，空调的检修时间放在秋天进行，从而保证测量机正常使用。 2.14．严禁操作人员操作过程中，头部位于Z轴下方。 2.15．开机后，首先检查Z轴是否有缓慢上下滑动的现象，如有此现象，请与思瑞联系。 2.16．待机和运行过程中，禁止手扶或者倚靠主立柱或副立柱。 2.17．禁止在工作台导轨面上放置任何物品，不要用手直接触摸导轨工作面。 2.18．禁止自行打开外罩或调试机器，否则引起的后果由用户承担。 2.19．在测量机运行过程中，注意身体的任何部位都不能处于测量机的导轨区或。 2.20．在上下工件过程中，按下急停开关。
无“受控”标识的打印文件均视为非受控文件
三坐标测量仪第1页共1页Fra bibliotek发布部门
设备部 批准/日期
2.规程内容： 2.1 操作者必须认真阅读三坐标测量仪操作说明书，熟悉机床结构，了解设备工作原理。 2.2 非主管此台设备的技术人员和未经技术培训取得该设备操作证人员禁止上机操作。 2.3 开机顺序为：先开控制柜和计算机，进入测量软件后，再按操纵盒上的伺服加电键。 2.4 每次开机后先回机器零点。在回零点前，先将测头移至安全位置，保证测头复位旋转和Z轴向上
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：QP-SP07.01-007
版本/版次：C.0
体系文件
三坐标测量机操作规程
生效日期：2020.10.09
文件更改履历
版本/版次
发布日期
创建/更改说明
编制人/更改人
C.0
2020.10.09
首次发放
XXX
文件评审与确认
评审部门
评审人会签
评审意见
日期
编制/日期：审核/日期：批准/日期：
5.2 进入测量软件后，需等待屏幕出现“应急停按下”提示，软件完成初始化后方可抬起应急停按钮，给驱动器上电，进行软件操作。
5.3 每次进入测量软件需检查测头能否正常触发。
5.4 每次安装探头或激光头后，必须先进行校准和补偿。
5.5 屏幕出现任何保护提示后，必须消除该提示，否则禁止运行机器。
5.6 机器运行时严禁离岗或做与工作无关的事情。机器CNC运行时，禁止做其它操作或运行其他软件，集中精力监督机器运行轨迹。
5.7 完成检测工作后，需将测量机置于安全位置，退出测量软件，将应急停按钮按下后，方能关闭整个系统。
5.8 禁止操纵盒与计算机同时操作。
5.9 认真执行维护保养规程。
6 质量记录
无
XXXXX有限公司
编号：QP-SP07.01-007
版本/版次：C.0
体系文件
三坐标测量机操作规程
生效日期：2020.10.09
1.目的
正主要用于测量几何量及形位公差。
3.引用文件
NC865三坐标测量机用户手册
《设备点检规程》
4.定义
无
5. 程序
5.1 每天检查电源、温度在正常范围（20±2℃）内、机器各轴导轨润滑正常、测头测针装夹可靠且应急停按钮处于按下状态后方开机。
