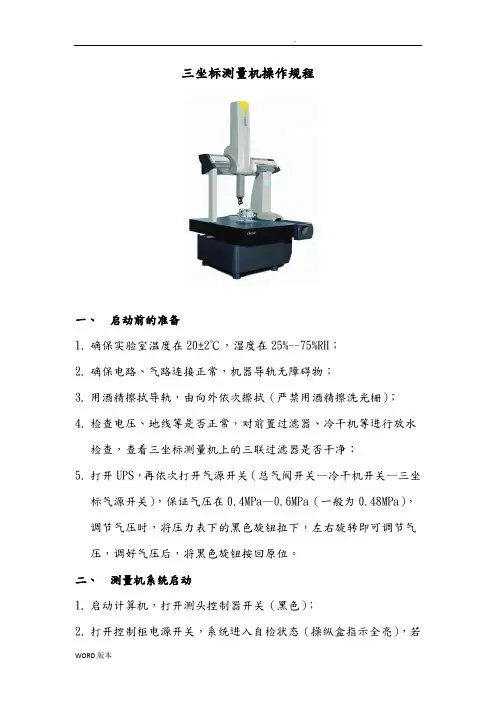

三坐标测量机操作规程

三坐标测量机操作规程

一、启动前的准备

1.确保实验室温度在20±2℃，湿度在25%--75%RH；

2.确保电路、气路连接正常，机器导轨无障碍物；

3.用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）；

4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水

检查，查看三坐标测量机上的三联过滤器是否干净；

5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐

标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动

1.启动计算机，打开测头控制器开关（黑色）；

2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若

系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；

3.自检完后，点击PC-DMIS软件图标，启动软件系统；

4.冷启动时，软件窗口会提示进行及其回零操作。此时将操纵盒的

“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；

5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入

正常工作界面。

三、测量机系统关闭

1.关闭系统时，先将测头移到安全高度；

2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；

3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开

关），并对过滤器进行放水处理；

4.关闭计算机、UPS等电源。

四、软件界面

在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

视图窗口：点击“视图——图形显示窗口/编辑窗口/报告窗口”，按快捷键CTRL+TAB可用来切换“图形显示窗口”和“报告窗口”。“编

辑窗口”中的“零件名”可用中

文来命名，但不能出现“最”“销”

字。

4BY2

五、测头校验

在开机或更换拆卸测头后，

必须进行测头校验。

一般新建文件时，进入测量

软件后会自动弹出“测头功能”

窗口，也可以在“插入—硬件定义—测头”菜单中进入窗口，还可以将光标放在测头文件语处，按下F9键进入窗口。推荐按快捷键CTRL+ALT+P。

操作步骤：

1、首先在“测头文”处输入测头文件名，再选中“未定义测头”在“测头说明”的下拉菜单中选择所需测针文件（如果要删除侧头文件，则在“测头文”中选中所要删除的文件名，然后点击“删除”即可）；

注：该测量机的测头文件名为：

PROBEPH10T

接头：b angle

接头：a angle

连接：EXTEN200_13_CF(此为更换200加长杆时)

连接：PROBETP200

以上部分文件名不变；

加装测针则在其后继续加载文件名，文件名中EXTEN 为加长杆，如EXTEN20MM ：20mm 的加长杆（50mm 加长杆可用

EXTEN20MM+EXTEN30MM 来叠加）；

注：TP200的测座金属测针最长只能加长到50mm ；非金属加长杆不能加载超过100mm ，且不能连接金属测针；非金属加长杆与金属测针相连，长度限制按金属侧针的算；

星型测针（固定）文件名为：

测尖号1：TIP2BY18MMSTAR

测尖号2：TIPSTAR2BY30

测尖号3：TIPSTAR2BY30

测尖号4：TIPSTAR2BY30

测尖号5：TIPSTAR2BY30；

五方向测针文件名为：

连接：EXTEN5WAY

测尖号1：Z 负方向上的测针

测尖号2：X 正方向上的测针

测尖号3：Y 正方向上的测针

测尖号4：X 负方向上的测针

测尖号5：Y 负方向上的测针； 注：星型测针，五方向测针A 方向只能是竖直方向，B 方向可以旋转，且最对只能加长20mm 。五方向测针可自由组合，但必须对称

配重，且Z 负方向必须安装。TIP 为测针文件名开头，如TIP4BY20MM 表示测头直径4mm 杆长20mm 的测针；2BY20SHNK 代表螺纹孔测针；

2、在新文件“测头功能”窗口中点击“添加角”打开窗口

可在A 区域直接输入所需角度，点击“添加角”再点击“确定”；也可在C 区域点击所需角度后，再点击

“确定”。选好角度后会在“新角列表”

中显示。如果要删除角度可在“测头功

能”窗口中选中所要去除的角度，再点

击“删除”即可。

3、选好角度后，在“测头功能”窗口中

点击“测量”打开“校验测头”窗口

测量点数推荐9-12点，逼近/回退距离：

2-5mm （一般也都不变），再点击“添加

工具”打开“添加工具”对话框，

不 变

输入如图数据后点“确定”，再在“校

验测头”窗口中点击“测量”即可，

在随后的提示窗口中全部点“确定”

即可。再在操纵盒上按下“JOY “手

动键，手动操纵测针在标准球最高点

上采点，按下”RTNTOSCREEN ”确定

键，再按“AUTO ”自动键，测量机

将自动校验（注：手动采点时一定要

按下操纵盒 “SLOW ”慢速键，否则

采点将无效）。

4、测量机校验完后，点击“结果”，

察看所有角度的校验精度，一般在0.003以下即可。如果超出，可再次校验测头，直到结果良好。

一般在校验前，先用酒精将标准球擦拭干净，标准球固定不动。 测头旋转角度提示框可在F5快捷键的“警告”中选取。

六、 测量特征、自动测量、尺寸评价 测量特征所需的最少点数：线，2点；面，3点；圆，3点；圆柱，6点；圆锥，6点；球，4点。

一般单一测量圆时，一定要先测量该圆的投影面（垂直面），设置该面为工作面，再去测量该圆；测量圆柱/圆锥时，一般从下往上采点，最少采3层截圆；

在图形窗口中按CTRL+Z 可自动调节到最佳视图，按鼠标右键15.0778 15.0778
