基桩检验报告
成都市特种设备检验院旋挖检查报告
成都市特种设备检验院旋挖检查报告
1、桩心坐标检测：经检测复核，基桩中心偏差均小于50mm，复核规范及设计要求，合格率为100%。
2、我公司技术人员在基桩成孔后及时对施工班组完成的基桩进行了检测验收，验收结果如下：
①孔深度检测：经检测，桩基深度符合设计值6m<H≤30m要求，合格率为100%（具体测量数据见附件）；
②孔径及孔形检测：现场采用下沉孔规检测基桩孔径，基桩孔口直径均大于设计孔径，孔规能垂直下沉至孔底，因此基桩孔径和孔形均符合设计及规范要求，合格率为100%；
③垂直度检测：用机械自控设备对桩孔垂直度进行检测，结果显示，所有桩孔垂直度均小于1%，合格率为100%；
④孔底沉渣检查：用标准测锤测得，所有孔底沉渣厚度均小于10cm，合格率为100%；
⑤坍塌观测：我公司技术人员对现场桩孔进行观察测量，所有桩孔无坍塌现象；
⑥护筒检查：所有桩孔均安装有护筒，护筒安放位置正确，中心
偏移距离在允许误差值范围之内，冒出地面高度满足30cm要求，合格率为100%。
地基与基础分部工程质量验收报告
（结构几何尺寸、密实
度、接头பைடு நூலகம்量等）
符合设计要求及施工规范规定。
自评意见
验
收
意
见
1.基础轴线、中心线、标高符合设计要求；
2.混凝土外观质量检查无蜂窝麻面现象，符合验收规范要求；
3.资料完整，符合要求。
施工单位:
项目经理：（公章）
公司技术（质量）部门负责人：
年月日
监理单位：
项目总监理工程师：（公章）
年月日
勘察单位：
项目勘察负责人：（公章）
年月日
设计单位：
项目设计负责人：（公章）
年月日
建设单位：
项目负责人：（公章）
年月日
分包单位：
项目经理：（公章）
年月日
注：地基与基础分部工程完成后，建设或监理单位应组织有关单位进行质量验收，并按规定的内容写和签署意见，工程建设参与各方按规定承担相应质量责任。
序号
地基与基础分部工程资料名称
份数
监理核查情况
1
钢材合格证/试验报告
2
钢材焊接试验报告/焊条（剂）合格证/焊工上岗证
3
水泥合格证/试验报告
4
混凝土外加剂合格证/试验报告
5
砖、砌块合格证/试验报告
6
砂检验单/石检验单
7
混凝土配合比报告/砂浆配合比报告
8
混凝土强度试验报告/强度统计表/抗渗试验报告
9
砂浆强度试验报告/强度统计表
22
监理规划/监理细则/监理日志
23
质量问题整改通知书/整改完成情况报告
24
行政处罚记录
核查人：年月日
地基与基础分部工程质量验收报告
CFG桩基检测
CFG桩及复合地基质量检测技术方案云南路电工程检测技术有限公司二〇一〇年三月一、工程项目概况本项目为CFG桩及复合地基。
二、检测项目本次检测工作主要项目有：1、CFG桩低应变（反射波）法检测2、CFG桩钻芯法检测3、CFG桩及复合地基静载荷试验三、检测目的及依据1、检测目的为保证基桩施工质量及若发现问题时便于即时解决，在基桩施工完成后是否能进行下一步施工之前对基桩作出科学检测结论。
2、依据规程、规范:（1）《公路工程基桩动测技术规程》（JTG/T F81-01-2004）（2）《建筑基桩检测技术规范》（JGJ 106-2003）（3）《公路路基施工技术规范》（JGJ F10-2006）四、检测方法及措施(1)检测方法:对于基桩质量检测根据委托方要求主要以声波透射法进行。
对于钻芯取样则以钻机在混凝土桩上进行钻孔取样，而后对试样进行整理分析、抗压强度试验。
碎石桩动力触探试验检测采用标准型（级）圆锥动力触探，测试设备及方法按照国家标准《岩土工程勘察规范》进行(2) 措施:严格按照有关规程、规范和检测大纲进行。
五、详细检测方法（一）反射波法1、使用规范及标准本项目桩基低应变检测将依据中华人民共和国行业标准《建筑基桩检测技术规范JGJ106-2003》、《基桩低应变动力检测规程JGJg3-95》中规定的《反射波法》检测桩身质量。
同时辅助使用我们自己研究，并经省建设厅1995年组织国内专家鉴定通过的《波列振幅衰减法》进行检测。
2、检测基本原理灌注桩钻芯取样检测是对可疑桩进行最有效检测方法之一。
它能直观判断桩长，桩身混凝土强度，桩底“沉渣”厚度和桩身完整性，甚至可以判定或鉴别桩端持力层的岩土性状。
反射波法的基本原理是在桩顶进行垂向激振，弹性波沿桩身向下传播。
桩身内存在明显波阻抗差异的界面处(如桩底、断桩和严重离析等部位)或在桩身截面积变化(如缩径或扩径)部位产生反射波。
经时域、频域数字处理，即可识别来自桩身不同部位的反射信息，据此计算桩身波速，判断桩身完整性及混凝土质量并对桩的实际长度加以校对。
低应变检测报告(灌注桩、管桩)
报告编号：第I页共10页受控编号：工程质量检测报告工程名称：检测代码及项目：检测单位名称扌报告编号：委托单位:建设单位:第2页共10页勘察单位:设计单位:施工单位:监理单位:检测单位:声明1、本报告无检验检测报告专用章及其骑缝章无效；2、本报告无检测、审核、批准人签名无效；3、本报告涂改、增删无效；4、报告复印页数不全、未加盖检验检测报告专用章无效；5、对本报告若有异议，应于收到报告之日起十五日内向本检测单位提出检测单位资质证书编号：检测单位地址：邮政编码：电话：目录1工程概况42检测概述53检测结果与分析判定64结论7附表1基桩低应变法检测结果汇总表8 附图1桩身完整性检测的实测信号曲线9 附图2抽检桩平面位置示意图10附图3现场检测影像资料10附件1工程质量现场检测见证确认表1工程概况工程概况见表1。
表1工程概况表2检测概述2.1检测目的及方法采用低应变法，检测桩身缺陷的程度及其位置，判定桩身完整性。
2.2检测依据1设计图纸、岩土工程勘察报告及相关施工记录；2相关方确认的检测方案；3《建筑基桩检测技术规范》(JGJ106—2014)。
2.3检测仪器设备所用仪器设备均在检定/校准有效期内，仪器设备如表2.1所示。
表2.1仪器仪表一览表2.4检测原理低应变法是采用低能量瞬态或稳态激振方式在桩顶激振，实测桩顶部的速度时程曲线或速度导纳曲线，通过波动理论分析或频域分析，对桩身完整性进行判定的检测方法其原理是：在桩身顶部进行竖向激振，弹性波沿着桩身向下传播，当桩身存在明显波阻抗差异的界面(如桩底、断桩和严重离析、夹层等部位)和桩身截面积变化(如缩径或扩径)部位，将产生反射波。
采用低应变仪将反射波经接收放大、滤波和数据处理，自动记录存储反射波形，再进行计算和分析，可识别来自桩身不同部位的反射信息，以判断桩身完整性和桩身缺陷的程度及位置。
2.5抽检数量2.5.1《建筑基桩检测技术规范》(JGJ106—2014)第3.3.3条：混凝土桩的桩身完整性检测，其数量应符合下列规定：1建筑桩基设计等级为甲级，或地基条件复杂、成桩质量可靠性较低的灌注桩工程，检测数量不应少于总桩数的30%，且不应少于20根；其他桩基工程，检测数量不应少于总桩数的20%，且不应少于10根；2除符合本条上述规定外，每个柱下承台检测桩数不应少于1根；3当施工质量有疑问或局部地基条件出现异常的桩数较多，或为了全面了解整个工程基桩的桩身完整性情况时，宜增加检测数量。

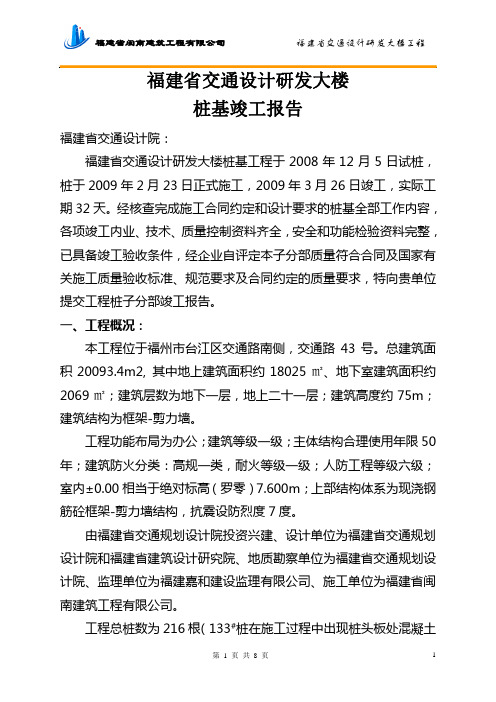

桩基竣工验收报告(终稿)
福建省交通设计研发大楼桩基竣工报告福建省交通设计院：福建省交通设计研发大楼桩基工程于2008年12月5日试桩，桩于2009年2月23日正式施工，2009年3月26日竣工，实际工期32天。
经核查完成施工合同约定和设计要求的桩基全部工作内容，各项竣工内业、技术、质量控制资料齐全，安全和功能检验资料完整，已具备竣工验收条件，经企业自评定本子分部质量符合合同及国家有关施工质量验收标准、规范要求及合同约定的质量要求，特向贵单位提交工程桩子分部竣工报告。
一、工程概况：本工程位于福州市台江区交通路南侧，交通路43号。
总建筑面积20093.4m2, 其中地上建筑面积约18025㎡、地下室建筑面积约2069㎡；建筑层数为地下一层，地上二十一层；建筑高度约75m；建筑结构为框架-剪力墙。
工程功能布局为办公；建筑等级一级；主体结构合理使用年限50年；建筑防火分类：高规一类，耐火等级一级；人防工程等级六级；室内±0.00相当于绝对标高（罗零）7.600m；上部结构体系为现浇钢筋砼框架-剪力墙结构，抗震设防烈度7度。
由福建省交通规划设计院投资兴建、设计单位为福建省交通规划设计院和福建省建筑设计研究院、地质勘察单位为福建省交通规划设计院、监理单位为福建嘉和建设监理有限公司、施工单位为福建省闽南建筑工程有限公司。
工程总桩数为216根（133#桩在施工过程中出现桩头板处混凝土爆裂，报废），其中抗拔桩42根；二、工程设计要求：1、地下室底板标高为-4.650m，-5.500m和-5.600m，桩顶标高为承台面标高-承台高度+0.10m2、本工程采用预应力高强砼管桩（PHC），桩身砼强度等级C80，桩直径为500mm，抗拔桩采用PHC500-125-AB型管桩，其它工程桩为PHC500-125-A型管桩及3根PHC400-95-AB型管桩，设计桩长30m～32m，采用静力压桩机进行压桩施工，桩尖设计为开口型。
3、桩基持力层为第5层（中粗砂）或第六层（中砂层），桩端进入持力层≥3000mm；各岩土层特征及分布规律自上而下分述如下：○1杂填土、②粘土、③淤泥、④淤泥夹砂、⑤-1中砂、⑤中粗砂、⑥中砂、⑥-1含砾中砂、⑥-2圆砾、⑦卵石、⑧砂土状强风化花岗岩、⑨碎块状强风化花岗岩、⑩弱风化花岗岩。

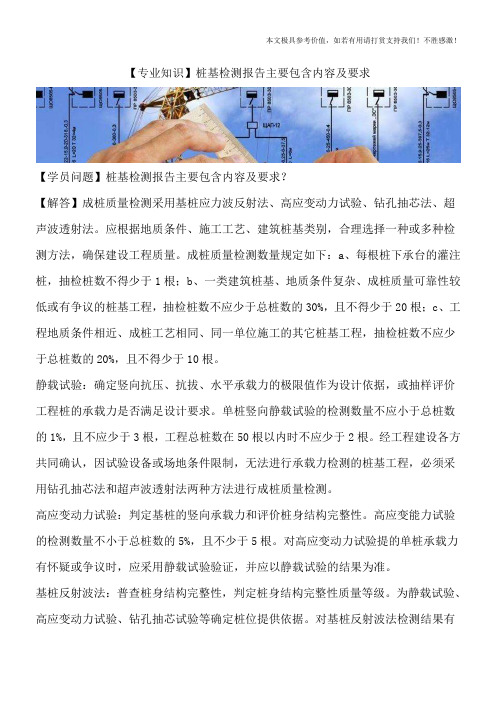

【专业知识】桩基检测报告主要包含内容及要求
【专业知识】桩基检测报告主要包含内容及要求【学员问题】桩基检测报告主要包含内容及要求？【解答】成桩质量检测采用基桩应力波反射法、高应变动力试验、钻孔抽芯法、超声波透射法。
应根据地质条件、施工工艺、建筑桩基类别，合理选择一种或多种检测方法，确保建设工程质量。
成桩质量检测数量规定如下：a、每根桩下承台的灌注桩，抽检桩数不得少于1根；b、一类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基工程，抽检桩数不应少于总桩数的30%，且不得少于20根；c、工程地质条件相近、成桩工艺相同、同一单位施工的其它桩基工程，抽检桩数不应少于总桩数的20%，且不得少于10根。
静载试验：确定竖向抗压、抗拔、水平承载力的极限值作为设计依据，或抽样评价工程桩的承载力是否满足设计要求。
单桩竖向静载试验的检测数量不应小于总桩数的1%，且不应少于3根，工程总桩数在50根以内时不应少于2根。
经工程建设各方共同确认，因试验设备或场地条件限制，无法进行承载力检测的桩基工程，必须采用钻孔抽芯法和超声波透射法两种方法进行成桩质量检测。
高应变动力试验：判定基桩的竖向承载力和评价桩身结构完整性。
高应变能力试验的检测数量不小于总桩数的5%，且不少于5根。
对高应变动力试验提的单桩承载力有怀疑或争议时，应采用静载试验验证，并应以静载试验的结果为准。
基桩反射波法：普查桩身结构完整性，判定桩身结构完整性质量等级。
为静载试验、高应变动力试验、钻孔抽芯试验等确定桩位提供依据。
对基桩反射波法检测结果有怀疑或争议时，可采用钻孔抽芯法、高应变动力试验或直接开挖进行验证。
基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。
超声波透射法：检测桩身混凝土的均匀性，桩身缺陷及位置，判定桩身结构完整性。
超声波透射法的检测数量不少于总桩数的30%，且不少于10根。
对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同一基桩加钻孔取芯验证。
检验灌注桩桩身混凝土质量、桩身混凝土强度是否达到设计要求；桩底沉渣是否符合设计及施工验收规范要求；桩端持力层的强度和厚度是否符合设计要求；施工记录桩长是否属实等。
桩基工程质量评估报告
桩基工程质量评估报Final approval draft on November 22, 2020桩基工程质量评估报告一.工程概况：1、工程概况：2、工程建设和相关单位：建设单位：房地产开发有限公司勘察单位：勘察测绘研究院设计单位：监理单位：工程项LI管理有限公司施工单位：建设工程有限公司1、国家有关法律、法规和规章，地方性法规、规章；2、建筑工程委托监理合同，建筑工程施工合同；3、工程地质勘察报告、工程设计图纸、图纸答疑记录和工程变更单；4、强制性标准规范、工程验评标准、工程施工规范、监理规范；5、本工程有关招标文件、投标文件、中标通知书及其它补充说明；6、《建筑基桩检测报告》;8、桩基子分部工程验收评定等级的依据：(1)《工程建设监理规范》GB50319—2001(2)《建筑工程施工质量验收统一标准》GB50300—2001；(3)《建筑地基基础施工质量验收规范》GB50202—2002：(4)《混凝土结构工程施工质量验收规范》GB50204—2002；(5)《建筑物抗震构造详图》G329-1-9：(6)建筑施工企业操作工艺标准。
三、施工企业工艺标准执行情况、质量管理体系的运行情况、施工合同履约情况：1、施工企业工艺标准执行情况：在施工过程中，施工企业能够按照该施丄企业工艺标准执行施工，能够满足该施工企业工艺标准的要求。
2、质量管理体系的运行情况：质量管理、技术管理、质量保证的组织机构运行正常，质量管理、技术管理制度得到执行，专职管理人员和特种作业人员均有资格证、上岗证。
质量管理体系运行正常。
3、施工合同履约情况：施丄企业、建设单位均严格按照建筑匸程施工合同的约定全面履行合同赋予的权利和义务。
四、工程分包内容、承建单位及质量管理情况本工程没有工程分包。
五、法律、法规、工程建设强制性条文执行情况施工企业严格执行了国家及地方相关法律、法规、规章，未出现违反工程建设强制性的情况。
六、新技术应用及施丄技术措施落实情况本工程未运用新技术。
试桩检测报告(电子版)
基桩质量检测报告（检测方法：静载）工程名称南京48,000Nm3/h空分装置委托单位核工业华东建设集团公司报告编号 053208检测机构（检测专用章）江苏省建设厅监制空气化工产品（南京）有限公司空分装置试桩静载检测报告一、一般概况空气化工产品（南京）有限公司拟建48，000Nm3/h空分装置工程位于南京市沿江工业开发区北部南京化工园内，东邻长芦镇，西为雍六公路。
该项目由中国石化集团南京设计院设计，中国化学工程南京岩土工程公司进行工程勘察。
该项目基础设计为桩基础，桩基由核工业华东建设工程集团公司施工。
设计采用PHC-500AB(100)-C80预制砼管桩，设计要求单桩竖向极限承载力3000kN；单桩水平极限承载力取水平位移10mm时对应的最大加载值（预估60 kN）。
江苏省建苑岩土工程勘测有限公司受核工业华东建设工程集团公司的委托,对该拟建工程的3根试桩进行单桩水平静载试验及单桩竖向抗压静载试验。
试验时试桩有效桩长为20.1m～21.0m。
二、检测项目及目的1.单桩水平静载试验: 确定单桩的水平极限承载力。
2.单桩竖向抗压静载试验：测定单桩竖向极限承载力值是否满足设计要求。
我公司于2005年10月16日开始检测,于10月21日结束现场检测。
检测桩位置见后附的试桩桩位平面图。
三、工程地质概况根据中国化学工程南京岩土工程公司勘察报告(工程编号:2005-08-K62),拟建场地地基土层摘录如下：0层素填土：黄褐色，结构较松散，土质不均匀。
2A层粉质粘土：黄褐～褐黄色，含铁锰质及灰绿色条带，稍有光滑～光滑，无摇振反应，硬塑～坚硬，干强度中～高等，韧性中～高等，局部可塑，中等压缩性。
2B层粉质粘土：褐黄色，含少量铁锰质，土质均匀，稍有光滑，无摇振反应，干强度中等，韧性中等，可塑，局部硬塑，中等压缩性。
2C层粉质粘土：黄褐色，含铁锰结核，夹灰白色条高岭土条纹，稍有光滑～光滑，无摇振反应，硬塑～坚硬，干强度中～高等，韧性中～高等，中等压缩性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第1页 基 桩 检 验 报 告 委托单位 海南清水湾旅业有限公司 委托日期 2016.5 委托方地址 海南省陵水县 检验日期 2016.5.2~5 工程名称 Aloha清水湾（二期）低层住宅建筑及安装工程（E31） 报告日期 2016.5.6 一、 工程设计： 1. 设计单位：中元国际（海南）工程设计研究院有限公司 2. 桩 型：Φ400管桩，桩身强度C80； 3. 设计要求：试验荷载 3220KN、2990KN 二、工程地点及场地地质概况： 1、工程地点：海南省陵水县英州镇 2、场地地质概况：（由海南水文地质工程地质勘察院提供） 层序 层厚m 层顶埋深m 地 层 简 述
1 0.30~4.20 0.00 素填土：浅黄、灰黄色，欠压实。主要填料成分以中细砂、粘性土为主，局部含混凝土砼、碎石。
2 1.10~13.10 0.00~3.80 细砂：浅黄、灰黄色，稍湿~饱和，松散~稍密状为主，局部中密状。主要成分以石英细粒为主，次为粉粒，次圆状，粘粒含量4~11%。
3 1.70~2.50 2.90~3.50 粘土：浅灰~灰色，可塑状，局部软塑状。以粘粒、粉粒为主，含较多粉砂。切面稍有光泽，干强度中等，韧性中等，无摇震反应。
4 0.50~5.90 0.50~13.00 砾质粘性土：灰绿、褐黄色，可塑~硬塑状，局部坚硬状，由粘粒、粉粒、石英砂粒组成，局部砂粒含量较高。
5 1.00~4.50 4.60~14.20 强风化花岗岩：褐黄色，裂隙、节理发育，岩芯呈碎块夹粘性土块，取芯率极低，块径2~6cm，RQD=0。 委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第2页 三、桩的施工： 1. 施工单位：国基建设集团有限公司 2. 监理单位：武汉南亚建设监理有限公司 3. 施工记录： 编 号 1 2 3 桩 号 YZK:3 YZK:4 YZK:13 桩径（mm） 400 400 400 入土深度（m） 6.00 7.20 8.50 最后三阵 贯入度（m） 1.00、1.00、0.80 0.80、0.60、0.40 1.00、0.80、0.60
施工日期 2016.4.24 2016.4.27 2016.4.28 四、现场试验： 1. 试验依据: 建筑基桩检测技术规范 JGJ106－2014。 2．抽检数量：按规范要求检测3根，桩位由现场监理代表选定。 3. 试验方法：采用慢速维持荷载法，专用钢锭千斤顶分级加荷。 4 . 测量仪表：2个量程为50mm的百分表，对称安装于两个桩径方向上。 五、单桩竖向抗压静载试验结果汇总表及各关系曲线（见附页）: 委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第3页 六、试验结果及结论： 1、试验结果 编 号 1 2 3 桩 号 YZK:3 YZK:4 YZK:13 桩 径（mm） 400 400 400 试 验 日 期 2016.5.2~3 2016.5.3~4 2016.5.4~5 休止时间（d） 8 6 6 试验荷载（kN） 3220 2990 3220 总沉降量（mm） 31.89 29.43 31.07
残余沉降量（mm） 20.77 19.80 21.36
回弹量（mm） 11.12 9.63 9.71
回弹率（%） 34.87 32.72 31.25
2、结论：根据试验结果及各关系曲线的分析，3根桩的单桩竖向抗压极
限承载力分别为3220 kN、2990 kN、3220 kN。
批 准：
审 核： 报告编写： 现场检验：
海南建筑工程研究院有限公司 2016年5月6日 委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第4页 单桩竖向抗压静载试验汇总表
工程名称：Aloha清水湾（二期）低层住宅建筑及安装工程（E31） 试验桩号：YZK:3 测试日期：2016-05-02 桩径：400mm
序 号 荷 载 (kN) 历 时 (min) 沉 降 (mm)
本 级 累 计 本 级 累 计 0 0 0 0 0.00 0.00 1 460 120 120 1.48 1.48 2 690 120 240 0.63 2.11 3 920 120 360 0.86 2.97 4 1150 120 480 0.93 3.90 5 1380 120 600 1.45 5.35 6 1610 120 720 1.72 7.07 7 1840 120 840 2.07 9.14 8 2070 120 960 2.37 11.51 9 2300 120 1080 3.13 14.64 10 2530 120 1200 3.42 18.06 11 2760 120 1320 4.06 22.12 12 2990 120 1440 4.35 26.47 13 3220 120 1560 5.42 31.89 14 2990 60 1620 -0.49 31.40 15 2530 60 1680 -0.79 30.61 16 2070 60 1740 -0.85 29.76 17 1610 60 1800 -1.56 28.20 18 1150 60 1860 -2.05 26.15 19 690 60 1920 -2.47 23.68 20 0 180 2100 -2.91 20.77 最大沉降量：31.89 mm 最大回弹量：11.12 mm 回弹率：34.87% 委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第5页 工程名称：Aloha清水湾（二期）低层住宅建筑及安装工程（E31） 试验桩号：YZK:3
测试日期：2016-05-02 桩径：400mm 荷载(kN) 0 460 690 920 1150 1380 1610 1840 2070 2300 2530 2760 2990 3220 本级沉降(mm) 0.00 1.48 0.63 0.86 0.93 1.45 1.72 2.07 2.37 3.13 3.42 4.06 4.35 5.42 累计沉降(mm) 0.00 1.48 2.11 2.97 3.90 5.35 7.07 9.14 11.51 14.64 18.06 22.12 26.47 31.89
04609201380207027603220Q (kN) 0.00 3.50 7.00 10.50 14.00 17.50 21.00 24.50 28.00 31.50 35.00 s (mm)Q-s 曲线 515304590240t (min) 0.00
3.50 7.00 10.50 14.00 17.50 21.00 24.50 28.00 31.50 35.00 s (mm)
s-lgt 曲线
460 kN690 kN
920 kN1150 kN
1380 kN1610 kN1840 kN2070 kN
2300 kN2530 kN2760 kN2990 kN
3220 kN
4603220Q (kN) 0.00
3.50 7.00 10.50 14.00 17.50 21.00 24.50 28.00 31.50 35.00 s (mm)
s-lgQ 曲 线 委托编号：ZJ201600017 报告编号：2016－ZJ－00050 共9页 第6页 单桩竖向抗压静载试验汇总表
工程名称：Aloha清水湾（二期）低层住宅建筑及安装工程（E31） 试验桩号：YZK:4 测试日期：2016-05-03 桩径：400mm
序 号 荷 载 (kN) 历 时 (min) 沉 降 (mm)
本 级 累 计 本 级 累 计 0 0 0 0 0.00 0.00 1 460 120 120 0.67 0.67 2 690 120 240 0.57 1.24 3 920 120 360 0.67 1.91 4 1150 120 480 1.16 3.07 5 1380 120 600 1.63 4.70 6 1610 120 720 1.65 6.35 7 1840 120 840 2.58 8.93 8 2070 120 960 3.13 12.06 9 2300 120 1080 3.59 15.65 10 2530 120 1200 3.85 19.50 11 2760 120 1320 4.57 24.07 12 2990 120 1440 5.36 29.43 13 2530 60 1500 -0.77 28.66 14 2070 60 1560 -0.85 27.81 15 1610 60 1620 -1.32 26.49 16 1150 60 1680 -1.62 24.87 17 690 60 1740 -2.33 22.54 18 0 180 1920 -2.74 19.80 最大沉降量：29.43 mm 最大回弹量：9.63 mm 回弹率：32.72%
