防火门监控系统组成和安装要求
防火门监控设计方案
防火门监控设计方案防火门监控设计方案为了确保建筑物内部的防火门安全运行和发挥其防火功能，同时也为了实现对建筑物内部安全的有效监控，本设计方案结合了防火门的基本要求和监控技术，提出了一种基于视频监控的防火门监控设计方案。
1. 视频监控系统选择高清晰度、夜视功能好的摄像头，并安装在防火门附近的合适位置，以实现对防火门区域的全方位监控。
摄像头的安装位置应尽量避免遮挡和死角，确保监控范围的完整性和全面性。
2. 视频录像和存储设置一个专门的监控控制中心，实时接收并录制摄像头传来的视频信号。
根据需要，可以选择将视频信号存储在硬盘或网络存储设备中，以便后续检索和查看。
3. 报警系统在防火门上安装烟感探测器或红外线探测器，一旦探测到烟雾或人员穿越防火门，即刻触发报警信号。
报警信号通过监控中心立即传送给负责人员，以便进行紧急处理和应急疏散。
4. 视频监控和报警系统的集成将视频监控系统和报警系统进行集成，实现监控和报警的整合。
一旦触发报警信号，监控中心将自动启动监控画面和报警信息的显示，并通过网络或短信的方式传送给相关人员，以便及时处理事故和采取措施。
5. 远程监控和管理借助网络技术，实现对防火门监控系统的远程监控和管理。
相关人员可以通过网络，随时随地远程观看防火门的监控画面，并对监控系统进行配置、管理和维护，保证防火门监控系统及时可靠地运行。
6. 定期维护和检查定期对防火门监控系统进行维护和检查，保证各组件的正常运行和工作状态的有效性。
对摄像头、报警器、烟感探测器等设备进行定期巡检和保养，确保其性能稳定和灵敏度合格。
通过以上的方案，基于视频监控的防火门监控系统能够提供实时高清的监控画面，确保对防火门区域的全方位监控；同时，通过报警系统和远程监控和管理功能，实现对防火门的及时报警和远程管理，保证其安全运行和防火功能的有效作用。
此外，定期的维护和检查可确保监控系统的稳定性和可靠性，同时也为防火门的长期使用提供了保障。
轨道交通防火门监控系统的相关设计与安装
轨道交通防火门监控系统的相关设计与安装摘要：在轨道交通建设过程中，大部分轨道处于密闭的地下空间中，由于地下环境的限制，人员疏散难度与火灾救援难度相对较大，并且地下区间隧道的特殊环境，伴随着风压大、风速快、风压的永久往复作用，以及地下环境的湿度大、灰尘大等条件，防火门极易出现周期性风压作用下的疲劳和腐蚀破坏。
因此为了保证防火门不因自身破损影响地铁安全运营，并在危机时正常发挥安全疏散和防火防烟消防等功能，在轨道交通消防系统的建设过程中，还需要积极应用防火门监控系统。
关键字：轨道交通；防火门；监控系统；设计；安装前言：轨道交通建设是我国城市交通网络中的主要环节，对于提高交通出行的安全性与便捷性起到了至关重要的作用。
防火门监控系统是根据轨道交通管理的具体需求，对地铁车站的环境以及相关的消防设备进行监控、调试与自动化的运行管理的重要系统。
在轨道交通防火门监控系统的建设与应用中，需要科学合理的开展设计工作，不断优化防火门监控系统的效能，降低运行成本，提升防火门监控系统的实用性与经济性。
1、防火门的监控系统的安装重要性在《建筑设计防火规范》中，要求地铁车站在建设过程中能够做好防火门的合理设置，在火灾发生之后要自行闭合，并且需要拥有一定的状态反馈功能。
除了做好常开防火门位置的合理设置之外，其他位置的防火门均需要采用常闭防火门。
其次要求防火门在关闭之后能够具备有一定的防烟功能，在地下区间中起到疏散功能，因此在防火门建设过程中，要求能够在火灾发生的第一时间内及时进行反应，并且要保障开关的及时性。
通过防火门监控系统的应用，可以实现对防火门关与闭合状态的有效控制，对于防火门作用的发挥也有着非常重要的意义。
在进行防火门监控器的设置过程中，需要尽量设置在消防控制室等一些有着人员24h值班的场所中。
此外该监控系统也能够对防火门的运行动态进行明确，如果发现关闭不及时的情况时，需要及时将信息传递到监控主机上，并及时发出报警信号。
防火门监控系统
防火门监控系统（二）引言概述：防火门监控系统作为一种重要的安全设备，被广泛应用于各类建筑物中，旨在保障人员生命和财产的安全。
本文将对防火门监控系统的相关内容进行详细的解析，包含系统原理、工作流程、功能特点以及应用优势等。
正文内容：1.防火门监控系统的工作原理1.1传感器模块烟雾传感器温度传感器门磁传感器1.2控制模块程序控制器报警设备数据存储装置1.3通信模块有线通信无线通信2.防火门监控系统的工作流程2.1初始状态门关闭状态传感器检测环境参数2.2开门判断接收门磁传感器信号检测门状态2.3报警触发烟雾传感器和温度传感器监测参数程序控制器判断异常情况2.4报警处理触发报警设备同步开启门禁系统2.5数据存储和监控数据存储装置保存报警信息远程监控系统实时显示监控结果3.防火门监控系统的功能特点3.1灵敏度高传感器模块能快速反应环境变化3.2多重监控烟雾传感器和温度传感器同时监测3.3报警处理迅捷程序控制器快速判断异常情况3.4远程监控和数据存储实时监控和漏洞分析3.5自动启动门禁系统防火门开启后自动启动门禁系统4.防火门监控系统的应用优势4.1提升人员安全性实时监控和迅速报警能力4.2保护财产安全防火门有效隔离火灾传播4.3合规要求部分建筑法规对防火门要求安装监控系统4.4便捷维护监测设备相对独立，易维护和更新4.5节约成本防火门监控系统相对成本低廉，操作简便总结：防火门监控系统作为一种重要的安全设备，在保护人员生命和财产安全方面发挥着至关重要的作用。
本文详细介绍了防火门监控系统的工作原理、工作流程、功能特点以及应用优势。
通过对防火门监控系统的深入了解，可以发现其灵敏度高、功能多样且具备实时监控和迅速报警的能力，对提升人员安全性、保护财产安全以及满足合规要求具有重要意义。
同时，防火门监控系统的便捷维护和相对低廉的成本也使其成为一种高效且经济的安全设备选择。

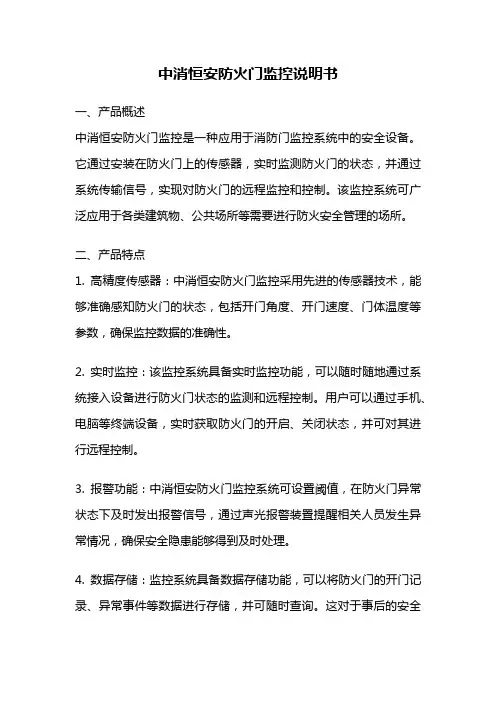

中消恒安防火门监控说明书
中消恒安防火门监控说明书一、产品概述中消恒安防火门监控是一种应用于消防门监控系统中的安全设备。
它通过安装在防火门上的传感器，实时监测防火门的状态，并通过系统传输信号，实现对防火门的远程监控和控制。
该监控系统可广泛应用于各类建筑物、公共场所等需要进行防火安全管理的场所。
二、产品特点1. 高精度传感器：中消恒安防火门监控采用先进的传感器技术，能够准确感知防火门的状态，包括开门角度、开门速度、门体温度等参数，确保监控数据的准确性。
2. 实时监控：该监控系统具备实时监控功能，可以随时随地通过系统接入设备进行防火门状态的监测和远程控制。
用户可以通过手机、电脑等终端设备，实时获取防火门的开启、关闭状态，并可对其进行远程控制。
3. 报警功能：中消恒安防火门监控系统可设置阈值，在防火门异常状态下及时发出报警信号，通过声光报警装置提醒相关人员发生异常情况，确保安全隐患能够得到及时处理。
4. 数据存储：监控系统具备数据存储功能，可以将防火门的开门记录、异常事件等数据进行存储，并可随时查询。
这对于事后的安全事故调查和责任追究具有重要意义。
5. 远程管理：中消恒安防火门监控系统支持远程管理功能，管理员可以通过网络远程管理系统，对防火门进行监控、配置和管理，实现对多个门的集中管理。
三、系统安装1. 安装位置选择：根据实际需要和场所要求，选择合适的位置进行安装。
一般来说，应选择离防火门较近的位置，确保传感器能够准确感知门体的状态。
2. 安装传感器：将传感器固定在防火门上，确保传感器与防火门的接触牢固可靠。
同时，应根据传感器的具体型号和要求，进行接线连接。
3. 网络连接：将中消恒安防火门监控系统与网络连接，确保系统能够正常工作。
一般来说，可通过网线或者Wi-Fi进行连接。
四、系统配置1. 设备接入：将中消恒安防火门监控系统接入到服务器或者云平台，确保系统能够正常运行。
2. 设置阈值：根据实际需求，设置防火门的开门角度、开门速度、门体温度等参数的阈值。

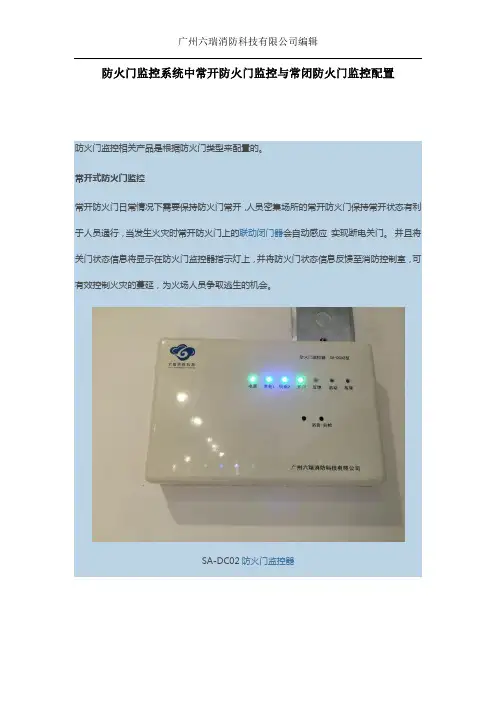

防火门监控系统中常开防火门监控与常闭防火门监控配置
防火门监控系统中常开防火门监控与常闭防火门监控配置
防火门监控相关产品是根据防火门类型来配置的。
常开式防火门监控
常开防火门日常情况下需要保持防火门常开，人员密集场所的常开防火门保持常开状态有利于人员通行，当发生火灾时常开防火门上的联动闭门器会自动感应实现断电关门。
并且将关门状态信息将显示在防火门监控器指示灯上，并将防火门状态信息反馈至消防控制室，可有效控制火灾的蔓延，为火场人员争取逃生的机会。
SA-DC02防火门监控器
常开防火门监控：防火门监控器+联动闭门器
SIAUS联动闭门器
常闭防火门监控
常闭防火门监控的相关产品有防火门监控器、逃生门锁、磁力锁等。
常闭防火门一般人流较少，防火门常闭可以防止内部财务被盗。
逃生锁可以根据不同用户的要求选择有语音报警功能的逃生锁、或者有消防联动功能的、或者是门禁式联动逃生门锁系统。
然而有的防火门又有分为单开门和双开门；那么，一般常闭防火门监控单开门是配置防火门监控器与推杆式逃生门锁，如图:
SA-6000消防报警锁
如果是双开防火门的一般配置就是天地式逃生门锁加防火门监控器，或者双开防火门配双门器加一个推杠式逃生门锁如图中山太阳城沃尔玛逃生门锁安装效果图：
SA-6000A逃生门锁安装效果图
双开防火门配双门器加一个推杠式逃生门锁图示：SA-6000推杆锁+双门器。
防火门监控系统资料
北京乐鸟科技有限公司防火门监控系统选型公司名称：北京乐鸟科技有限公司工厂地址：北京市昌平区摩尔国际中心7号楼2单元1411技术电话： 010 – 5944 3580销售电话： 010 – 5944 3581商务电话： 010 – 5944 3583网站： 目录为什么要设计使用防火门监控器防火门设置的有关规定防火门在消防实践中存在的主要问题中华人民共和国国家标准GB29364-2012《防火门监控器》的要点介绍LN9 防火门监控系统LN9H 防火门监控器LN9P 防火门区域分机LN9K 防火门门磁开关LN9D 防火门电动闭门器LN9F 防火门电磁释放器防火门监控系统施工防火门监控系统安装图例防火门监控系统设计图例为什么要设计使用防火门监控器•为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火分隔物能在一定时间内满足耐火稳定性、完整性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。
虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理、选型不当、安装不规范，存在常开式防火门被常闭式代替，防火门被防护卷帘代替，特别是在一些高层建筑、大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发作用。
因此在新颁布《火灾自动报警系统设计规范》GB 50116-2013 做出对防火门进行有效监控的规定。
防火门在消防实践中存在的主要问题• 1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。
由于规范条文的模糊，造成设计人员对防火门设计上的“误区”。
实际上《建规》第7.5.2 条第二款中规定：常开式防火门应能在火灾时自动关闭，并应有信号反馈的功能。
SA-DC02型防火门监控器说明书
2 /12
基本功能与特点
1. 防火门监控器使用交流 220V 电为防火门的电动闭门器或电磁门吸提供左右两个门的 24V 直流电源。 2. 配置了锂离子聚合物电池作为后备电源，有过充过放电保护。 3. 主备电源无缝切换，当主电源停电后，后备电源自动无延时启动。 4. 为各种事件和操作提供了高达 50 万条的记录存储功能。 5. 具有实时时钟，为事件记录提供准确的时间，包括年、月、日、星期、时、分、秒。 6. 具有灵活配置的通讯接口，可以根据需要选配不同的通讯模块。 7. 监控器与电控装置连接的输出端口具有短路保护和断路检测功能。 8. 门状态输入具有短路和断路检测功能。 9. 利用通讯网络可实现远程监控。 10. 防火门监控器接收到消防控制信号(可以是有源信号也可以是无源信号)后将由 CPU 顺序控制左右两
术语
1. 门状态传感器：可以反映门的开关状态装置，例如门磁、微动开关、电动闭门器的状态信号反馈端等。 2. 常开：针对输入而言，防火门开启时门状态传感器处于断开状态。针对输出而言，防火门监控器在没
有消防信号输入时开关状态为断开。 3. 常闭：针对输入而言，防火门开启时门状态传感器处于连通状态。针对输出而言，防火门监控器在没
门开启状态输出和门关闭状态输出用于与 FAS 连接，当任意一扇门开启到位，门开启状态输出闭合 的开关量信号。当两扇门都处于关闭到位状态，门关闭状态输出闭合的开关量信号。
任何故障报警与恢复、以及消防报警与恢复都会被监控器记录，记录存储数量为 50 万条，存储内容 包含年/月/日/星期/时/分/秒/地点/事件,内容可以通过通讯端口提取。
5. 带电阻常闭：为检测门状态传感器连接线有可能出现的短路和断路状态，所以在常闭开关触点两端并 联了一个 2K 电阻，并在开关回路中串联 1 个 2K 电阻，这样，监控器就可以检测门状态传感器如下 4 种状态：线路短路、开关闭合、开关断开、线路断路。（见图 1）
防火门监控系统图
米的电线.
6. 7. 8. 防火门监控器与常闭式逃生门锁的连接推荐使用 RVV10*0.5 平方毫米的电线。 如果常闭式逃生门设置了电磁锁，防火门监控器与电磁锁的连接推荐使用 RVV2*0.5 平方毫米的电线。 方案Ⅲ中，电磁锁数量无严格限制，但需满足防火门监控器输出继电器开关触点要求，如果超出范围，必须用中间继电器扩展。同时，电磁锁供 电电源的电压和电流亦要根据生产厂家提供的参数满足要求。
广州六瑞消防科技防火门监控系统设备间布线线型选择
防火门监控系统说明
审核 校对 设计
图集号
页
消防产品相关技术资料
名称 型号 防火门监控器 SA-DC02 逃生门锁 SP-6000 SP-6000A 联动闭门器 SA-BM65 SA-BM85 SA-BM120 功 能 对防火门的各种状态进行记录并传输到 中控室，同时通过通讯总线接收来自中控 室的消防指令，也可以通过监控器的消防 输入端口接受来自 FAS 的消防信号。 当收 到消防指令或信号时，监控器释放电控装 置使常开防火门顺序关闭。 主要参数 输入电压：AC220V 最大功耗：20W 输出电压：DC24V 负载电流：<=250mA 备电续航时间：>3H(200mA 负载) 记录存储数量：50 万条 顺序延时时间：0-10 秒可选 应用于安全出口、紧急出口 的智能化控制与管理系统。 系统具有语音播报引导、灯 光警示、报警信号输出、消 门禁管理记录功能。 电压范围：DC 3V—5V 声源：7 段语音+1 段警笛 音频峰值功率： 2 W 工作电流：300 mA 平时使门保持常开， 火灾时 收到消防信号自动断电关 闭门或在失电情况下自动 关闭， 具备通过手动按钮将 门到位的信号反馈功能。 电压：DC24V. 电流：<=100mA. 门开启角度：<150 度 电压：12VDC/24VDC 电流：100mA/12VDC 50mA/24VDC 抗拉力：50Kg. 使防火门平时保持常开， 火灾时将 门自动关闭，具有信号反馈功能， 具有手动释放功能。 电磁门吸 SA-502S
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海水湾电气 消防设备电源
防火门监控系统组成和安装要求
对于防火门电动闭门器来说，主要是在受到火灾预警等指令信
号之后将处于打开状态的防火门进行关闭，同时可以将防火门的状态
信息反馈给防火门监控器的电动装置。在防火门系统中发挥着关键性
的作用。下面就以防火门系统为例，带你走进防火门电动闭门器的世
界。
一、防火门监控系统组成
对于防火门监控系统来说除了防火门的本身，还需要以下部件组
成。
1、防火门控制器，它的功能主要是用于显示并控制防火门的开关闭
合状态。
2、防火门的电动闭门器，它的功能主要是能够在受到火灾预警等指
令信号之后将处于打开状态的防火门进行关闭，可以将这种状态信号
反馈给防火门监控器的电动装置。
3、防火门电磁释放器，主要就是在使用时常开的防火门保持开启状
态，当有火灾预警信号发出指令时，可以释放防火门使其闭合，同时
也可以将本身的状态信息反馈到控制器的电动装置上。
4、防火门门磁开关，主要就用于监视防火们的开闭状态，并能够将
防火门的状态信息反馈给防火门的监控装置中。由此看来，在防火门
系统在我们日常生活中发生着多么重要的作用，防火门监控系统也是
目前国家强制性的消防产品，常开门用防火门电动闭门器，常闭门用
防火门门磁开关是要经过国家3C认证的。
海水湾电气 消防设备电源
二、防火门电动闭门器的安装要求
1、对于双扇防火门电动闭门器使用的时候，主要是通过两扇门之间
的咬口进行密闭的，如果关闭时先后顺序颠倒则不能将防火门关严，
最终会导致防火门失去原有的效果。所以在设置控制门扇关闭前后步
骤的顺序器，确保闭门器的正常运行。
2、如果防火门的门把手是需要用手转动才能开启的情况，在火灾发
生的时候可能会由于门把手被高温炙烤而很容易由于过于烤烫无法
直接用手转动把手。所以，在选择防火门时最好选用可以用手或者用
身体挤开的防火门。
在使用防火门系统的时候，需要将防火门所在防火区域的两
个独立的火灾探测器或一只探测器与一只手动火灾报警按钮的报警
信号，作为常开防火门关闭的联动触发信号，搭配防火门电动闭门器
进行使用。
关键词:海水湾电气科技 消防巡检柜
