消防工程施工技术方案

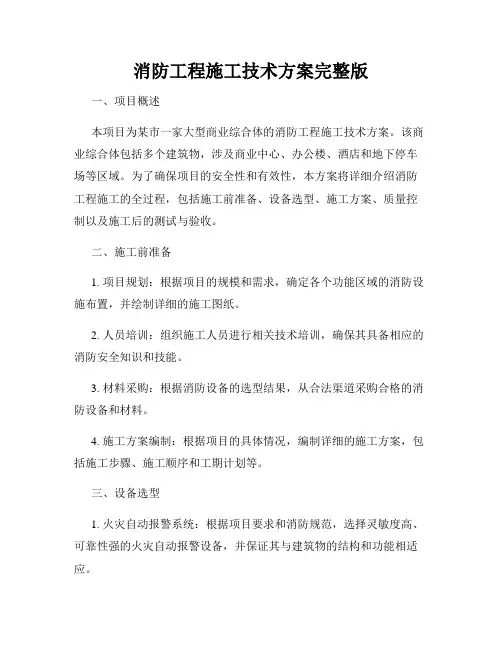

消防工程施工技术方案完整版
消防工程施工技术方案完整版一、项目概述本项目为某市一家大型商业综合体的消防工程施工技术方案。
该商业综合体包括多个建筑物，涉及商业中心、办公楼、酒店和地下停车场等区域。
为了确保项目的安全性和有效性，本方案将详细介绍消防工程施工的全过程，包括施工前准备、设备选型、施工方案、质量控制以及施工后的测试与验收。
二、施工前准备1. 项目规划：根据项目的规模和需求，确定各个功能区域的消防设施布置，并绘制详细的施工图纸。
2. 人员培训：组织施工人员进行相关技术培训，确保其具备相应的消防安全知识和技能。
3. 材料采购：根据消防设备的选型结果，从合法渠道采购合格的消防设备和材料。
4. 施工方案编制：根据项目的具体情况，编制详细的施工方案，包括施工步骤、施工顺序和工期计划等。
三、设备选型1. 火灾自动报警系统：根据项目要求和消防规范，选择灵敏度高、可靠性强的火灾自动报警设备，并保证其与建筑物的结构和功能相适应。
2. 消防给水系统：根据建筑物的类型、布置和消防水源的情况，选择适宜的消防水泵、管道和配件，并确保其性能满足规范要求。
3. 消防排烟系统：根据建筑物的布局和特点，选择适宜的排烟风机、排烟口和排烟管道，并保证其排烟效果符合规范。
4. 自动喷水灭火系统：根据建筑物的用途和消防要求，选择适宜的喷头、喷洒管道和水泵，并进行周密的布置和安装。
5. 防烟排烟系统：根据建筑物的楼层和区域划分，选择适宜的防烟门、防烟窗和排烟口，并安装在合适的位置。
四、施工方案1. 火灾自动报警系统施工方案：包括火灾自动探测器的安装位置和布局、火灾报警控制室的设立、火灾报警装置的设置等。
2. 消防给水系统施工方案：包括水泵房的建设、水泵、管道和配件的安装，以及给水系统与消防设备的联动关系等。
3. 消防排烟系统施工方案：包括排烟风机的安装位置和布置、排烟口和排烟管道的设置等。
4. 自动喷水灭火系统施工方案：包括喷头和喷洒管道的布置、水泵房的建设以及设备与消防主机的连接等。
消防工程施工技术全
消防工程施工技术一、灭火系统的类别及功能（一）水灭火系统1消火栓灭火系统消火栓灭火系统可分为室外消火栓灭火系统和室内消火栓灭火系统。
Q）室外消火栓灭火系统由室外消火栓、消防水泵接合器、供水管网和消防水池组成，用作消防车供水或直接接出消防水带及水枪进行灭火。
（2）室内消火栓灭火系统由消火栓、水带、水枪三个主要部件组成。
2.自动喷水灭火系统自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）、末端试水装置、配水管道、供水设施等组成。
自动喷水灭火系统可分为闭式喷水灭火系统、雨淋系统、水喷雾灭火系统和自动喷水-泡沫联用系统。
Q）闭式喷水灭火系统1）湿式系统2）干式系统3）无湿式系统4）预作用系统4.高压细水雾灭火系统⑴细水雾灭火系统是指通过细水雾喷头在适宜的工作压力范围内将水分散成细水雾，适用于扑救A类、B类、C类和电气类火灾。
（2）高压细水雾系统由供水装置、过滤装置、控制阀、细水雾喷头等组件和供水管道组成。
5.水灭火系统的其他设施Q）消防水泵消防水泵应设有备用泵，且流量和扬程不应小于消防泵身内的最大一台工作泵的流量和扬程；应设有两条吸水管，当其中一条检修或损坏时,其余的吸水管应仍能通过100%的用水总量"呆证水箱的水用完之前（5~10min）,消防泵在5min内启动供水。
二、工业项目的消防系统功能1根据工业建筑储存的物料性质、生产操作条件、火灾危险性、建筑物体积等因素，设置不同的消防设施和灭火系统。
Q)火力发电厂容量为90MV∙A及以上的油浸变压器应设置火灾自动报警系统、水喷雾灭火系统或其他灭火系统；点火油罐区宜采用低倍数泡沫灭火系统；燃气轮发电机组(包括燃气轮机、齿轮箱、发电机和控制间)，宜采用全淹没气体灭火系统，并应设置火灾自动报警系统。
(2)钢铁企业单台容量大于等于4OMV∙A非总降压变电所的油浸变压器应设置火灾自动报警系统，以及水喷雾、细水雾和气体灭火系统；储存锌粉、碳化钙、低亚硫酸钠等遇水燃烧物品的仓库不得设置室内、外消防给水。
消防工程施工方案及技术措施
消防工程施工方案及技术措施一、施工方案1.施工环境准备：-在施工前，必须彻底清理施工现场，包括搬走可燃杂物和易燃易爆物品，以确保施工安全。
-针对消防施工区域，设置专门的施工区域，确保其他施工人员远离。
2.施工组织：-制定详细的施工方案，包括工程进度、施工人员组织和协调、消防设备安装顺序等。
-分配合适的施工人员，并确保他们具备必要的技能和证书，能够熟练地进行消防设备安装工作。
3.施工材料采购：-选择符合国家消防标准的消防设备和材料，并要求供应商提供相关资质证书。
-保证施工所需材料的质量和数量，以确保消防工程施工的顺利进行。
4.施工进度控制：-制定详细的施工进度计划，并监督施工进度的推进情况，确保按期完成消防设备的安装和调试工作。
-在施工期间，及时记录施工情况，解决施工过程中的各种问题和难题。
5.质量控制：-严格遵守施工技术规范和操作规程，确保消防设备的安装符合相关标准和要求。
-采取合适的检测手段和方法，及时发现和纠正施工中可能存在的质量问题。
二、技术措施1.消防水系统：-按照工程设计要求安装消防水泵、水箱、水流指示器等设备，确保消防水系统的正常运行。
-进行水位和压力试验，确保消防水系统的稳定性和可靠性。
-在消防水系统上设置监测装置，及时监测水位和压力的变化，并进行必要的调整和维护。
2.消防报警系统：-安装火灾报警探测器、手动报警装置和联动控制装置等设备，保证火灾的及时报警和人员疏散。
-进行报警设备的调试和检测，确保其可靠性和敏感性。
3.消防防排烟系统：-安装防排烟风机、排烟口和风管等设备，确保火灾时能够迅速排除烟雾，保证人员的安全疏散。
-进行防排烟系统的调试，检测系统的正常运行，并进行必要的调整。
4.消防通道和疏散通道：-根据设计要求，安装消防通道和疏散通道的标识，确保人员能够快速疏散。
-对通道宽度、高度等尺寸进行检测，保证通道的畅通。
5.灭火器和消防栓：-按照设计要求，设置合适数量和位置的灭火器和消防栓，保证人员可以及时使用。

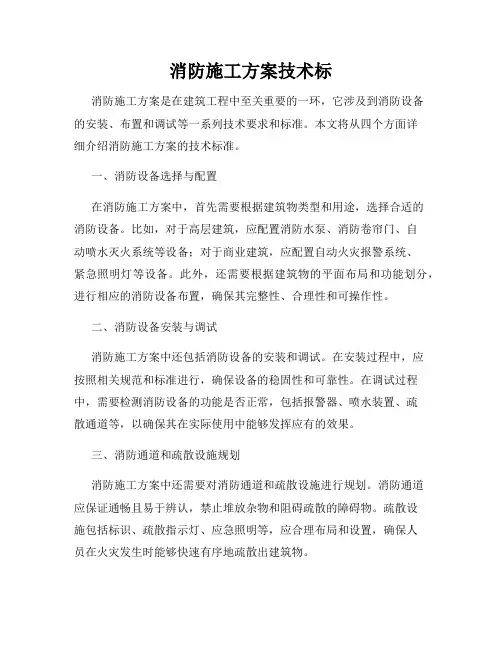

消防施工方案技术标
消防施工方案技术标消防施工方案是在建筑工程中至关重要的一环，它涉及到消防设备的安装、布置和调试等一系列技术要求和标准。
本文将从四个方面详细介绍消防施工方案的技术标准。
一、消防设备选择与配置在消防施工方案中，首先需要根据建筑物类型和用途，选择合适的消防设备。
比如，对于高层建筑，应配置消防水泵、消防卷帘门、自动喷水灭火系统等设备；对于商业建筑，应配置自动火灾报警系统、紧急照明灯等设备。
此外，还需要根据建筑物的平面布局和功能划分，进行相应的消防设备布置，确保其完整性、合理性和可操作性。
二、消防设备安装与调试消防施工方案中还包括消防设备的安装和调试。
在安装过程中，应按照相关规范和标准进行，确保设备的稳固性和可靠性。
在调试过程中，需要检测消防设备的功能是否正常，包括报警器、喷水装置、疏散通道等，以确保其在实际使用中能够发挥应有的效果。
三、消防通道和疏散设施规划消防施工方案中还需要对消防通道和疏散设施进行规划。
消防通道应保证通畅且易于辨认，禁止堆放杂物和阻碍疏散的障碍物。
疏散设施包括标识、疏散指示灯、应急照明等，应合理布局和设置，确保人员在火灾发生时能够快速有序地疏散出建筑物。
四、消防施工质量及验收标准对于消防施工方案的执行，还需要制定相应的质量控制标准和验收标准。
施工方案应按照相关规范和标准进行实施，确保消防设备的安装质量和工程质量。
验收标准包括对消防设备的功能验收、设计文件的合规验收等，以确保消防施工方案的完整性和符合相关法规的要求。
总结起来，消防施工方案技术标准涵盖了消防设备选择与配置、安装与调试、通道与疏散设施规划以及质量验收四个方面。
只有按照相关标准和规范进行施工，才能确保消防设备的正常运行和火灾事故的有效控制，保护人员生命财产安全。
对于消防施工方案来说，技术标准的严格执行是非常重要的。
只有如此，才能提高消防工程施工质量，确保消防设备的可靠性和高效性。
消防工程施工方案及技术措施
消防工程施工方案及技术措施一、工程概述本次消防工程施工项目位于具体地点，建筑总面积为具体面积平方米，建筑高度为具体高度米。
该建筑的主要功能包括列举主要功能。
为确保该建筑的消防安全，本次消防工程施工将涵盖火灾自动报警系统、消火栓系统、自动喷水灭火系统、防烟排烟系统等多个方面。
二、施工准备（一）技术准备1、熟悉施工图纸和相关技术规范，组织施工人员进行技术交底。
2、编制施工组织设计和施工方案，明确施工工艺和质量标准。
（二）材料准备1、根据施工图纸和材料清单，采购符合国家标准和设计要求的消防器材和设备。
2、对进场的材料和设备进行检验，确保其质量合格，性能符合要求。
（三）施工机具准备1、配备齐全的施工机具，如电焊机、切割机、钻孔机等，并确保其性能良好。
2、对施工机具进行定期维护和保养，保证施工过程中的正常使用。
（四）劳动力准备1、根据施工进度计划，组织足够数量的施工人员，包括电工、焊工、管道工等。
2、对施工人员进行岗前培训，使其掌握施工工艺和安全操作规程。
三、施工流程（一）火灾自动报警系统施工1、布线根据设计图纸要求，确定线路走向和敷设方式。
敷设线缆时，应避免线缆受到机械损伤和电磁干扰。
2、探测器安装按照设计要求确定探测器的安装位置，确保探测器能够有效探测火灾。
安装探测器时，应保持其外观整洁，安装牢固。
3、报警设备安装安装报警按钮、声光报警器等设备，确保其位置明显，操作方便。
对报警设备进行调试，确保其报警功能正常。
（二）消火栓系统施工1、管道安装按照设计要求选用合适的管材和管件，进行管道的切割、焊接和连接。
管道安装完毕后，进行水压试验，确保管道无渗漏。
2、消火栓箱安装确定消火栓箱的安装位置，安装牢固。
配置消火栓、水枪、水带等设备，并确保其完好无损。
（三）自动喷水灭火系统施工1、喷头安装根据设计要求确定喷头的类型和安装位置。
安装喷头时，应使用专用工具，确保喷头安装牢固，不发生渗漏。
2、管道试压和冲洗对管道进行水压试验，试验压力符合设计要求。
消防工程施工方案及技术措施
消防工程施工方案及技术措施一、前言在建筑工程中，消防工程是一个至关重要的环节，关乎人员生命财产安全。
为了有效的执行消防工程施工方案并采取必要的技术措施，既要合理规划，又要严格执行。
二、施工方案1. 施工准备在进行消防工程施工之前，需要进行充分的施工准备工作。
包括制定详细的施工计划，确保所有相关材料和设备齐全，并对施工人员进行必要的消防安全培训。
2. 施工流程消防工程施工一般分为布线施工、安装设备、管道敷设、系统调试等多个步骤。
施工方案需要明确每个步骤的顺序和要求，确保施工顺利进行。
3. 安全措施在整个施工过程中，必须严格遵守相关的安全操作规程，特别是在使用明火和高温设备时，要加强火灾风险的防范，确保施工现场的安全。
三、技术措施1. 设备选用在消防工程施工中，采用符合国家标准的消防设备是至关重要的。
应根据工程的实际需要，选择性能优良、质量可靠的设备，确保工程质量。
2. 系统设计消防工程系统设计要合理科学，考虑到建筑结构、人员疏散、火灾风险等因素，确保系统在发生火灾时可以及时有效地起到应急救援作用。
3. 质量控制在消防工程施工过程中，质量控制是非常重要的一环。
需要加强对施工质量的监督和检查，及时发现和纠正问题，确保工程质量符合标准要求。
四、总结消防工程施工是一项重要的工作，需要严格执行施工方案和技术措施，确保工程质量和施工安全。
只有做到了规范施工、科学设计、高质量执行，才能有效地提升消防工程的整体效能。
以上是关于消防工程施工方案及技术措施的探讨，希望能够引起大家的重视并加以实践。
消防工程施工技术方案
消防工程施工技术方案一、前期准备工作1.施工前的交底和安全教育在施工前，需对施工人员进行交底和安全教育，使其了解施工过程中的安全注意事项，熟悉相关施工技术规范，确保施工人员具备相应的技术水平。
2.施工现场的布置与准备根据施工图纸，合理布置施工现场，确保施工人员的通行安全和施工设备的正常使用。
同时，对现场进行清理，清除杂物和易燃易爆物品，确保施工环境的安全与整洁。
3.施工材料和设备的准备根据设计要求，提前采购施工所需的材料和设备，并对其进行验收和储存，确保材料质量符合要求，设备功能正常可靠。
二、施工工艺与工程技术1.电气消防设施的安装根据设计要求，合理安装火灾自动报警系统、火灾自动喷水灭火系统、灭火器等电气消防设施。
对于报警系统和喷水灭火系统，要保证其布线与管线的合理性，确保系统的正常运行和可靠性。
2.消防设备的安装根据设计要求，合理安装灭火器、消防栓、防烟排烟设施等消防设备。
对于灭火器和消防栓，要确保其位置合理、数量充足，并进行功能测试和标识；对于防烟排烟设施，要确保其通风效果符合要求。
3.消防喷淋系统的施工根据设计要求，按照可行性研究和水力计算的结果，合理布置喷淋头和管路，确保系统的灭火效果和覆盖范围。
在施工过程中，注意喷淋头的安装高度和喷淋密度，并保证喷淋系统的完好性和稳定性。
4.消防疏散系统的施工根据设计要求，合理设计和设置疏散通道、安全出口和疏散标识，确保人员疏散的顺畅和安全。
在施工过程中，要保证通道宽度和通风效果符合要求，并确保设备和标识的牢固性和可见性。
5.消防控制室的建设根据设计要求，合理布置和设置控制室内的消防设备和控制装置，确保其正常运行和操作便利。
在施工过程中，注意电源和接地的布置，确保设备的电气安全。
三、施工安全与质量控制1.施工现场安全管理在施工现场设置安全警示标识，制定施工安全管理制度，加强对施工人员的安全教育和技能培训，确保施工人员的安全防护和操作规范。
2.施工过程监控与记录对施工过程进行监控和记录，保证施工进度和施工质量的合理控制。
消防施工方案
消防施工方案地下车库面积为13154.28+㎡。
基础形式为桩承台基础，剪力墙结构。
本工程由海南大印经典置业有限公司投资建设，海南省建筑设计院设计，中外建工程监理有限公司监理，晟元集团海南分公司组织施工；由郭美龙担任项目经理，邵晋琪担任技术总负责。
二期规划有9幢建筑物，为高层单元塔式住宅楼，本工程属于二类建筑，±0.00相当于秀英标高见设计图，设计使用年限50年，建筑安全等级为二级，抗震设防烈度为六度。
地面以上耐火等级二级，屋面防水等级为二级；地下室耐火等级为一级，防水等级为二级，地下室覆土绿化的顶板的防水等级为一级；建筑耐久性等级为二级；建筑物高度分别为4630mm、4920mm、5500mm、5510㎜。
标准层高度为$2。
二、现场临时设施布置1、由于施工场地原因，为便于工程管理防火安全，在施工现场搭设钢筋棚及工具房、机修房与其他设施。
在施工现场边建生活区、浴室及仓库，民工宿舍、厨房、办公室、门卫、食堂为一体。
2、外脚手架采用钢管扣件、脚手片搭设，外侧采用阻燃密目网全封闭。
三、消防设施1、灭火器材为符合国家GB-12515-90标准，并经消防安全部门年检合格的产品。
2、现场配置高压水泵，其扬程超过建筑物高度，并保持消防用水必需的水压和水量。
四、灭火器材布置方案1、职工宿舍配7只灭火器，并设置在门口明显部位。
2、食堂设置两只，挂在门口醒目处。
3、配电房设置泡沫灭火器一只，并设砂桶；机修房、钢筋棚同木工棚各设置2只。
4、楼层每层挂1只。
5、施工现场动用明火处按实际情况设置。
6、配电房、木工棚等重要场所设置禁烟区，并挂贴禁烟牌、消防标语。
五、安全技术措施1、严格执行防火管理制度，建立以工程项目经理黄志春为组长，吴祥忠为副组长的消防小组，落实完善本工程的各项防火规章制度，同时建立义务消防组织、人员不小于职工总人数的5%。
2、定期不定期检查各灭火器材，做到每只灭火器药满有效，消防道路畅通。
3、施工现场车辆通道内严禁堆放任何材料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防工程施工技术方案主要施工工艺及技术措施一水消防工程施工方法及措施消防工程施工前，应到江门市消防局进行消防工程报装。
消防工程使用的喷头、报警阀、压力开关、水流指示器、消火栓、水带、接扣、水枪、消火栓箱等主要系统组件应经国家消防产品质量监督检测中心检验合格的产品.一、消防供水设施的安装施工（一）消防水泵及稳压泵的安装消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。
1.水泵安装：消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。
（1）检查泵的安装基础的尺寸、位置和标高均符合工程设计要求。
（2）泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的主要安装尺寸并应与工程设计相符。
（3）出厂时已装配、调整完善的部分不得拆卸。
（4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。
（5）整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其他水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。
2.吸水管的安装（1）水泵吸水管路的基本要求是不漏气、不积气、不吸气。
（2）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。
（3）吸水管水平管段上不应有气囊和漏气现象。
为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。
在吸水管路的安装中，应有沿水流方向连续下升的坡度，一般应大于5‰。
（4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。
3.水泵的调试：水泵机组及附件安装完毕后，需进行单机试验，在有条件的情况下，应进行带负荷试验。
水泵的单机试验应按以下方法和步骤进行：（1）检查配电柜是否符合要求，及电机接线端子是否符合产品要求。
（2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。
（3）将电机进行点试车，检查转向及声音是否正常。
（4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时是否有杂音。
（5）对水泵机组进行点试车。
在水泵没有水的情况下，不易长时间启动水泵，以免损坏水泵的轴承。
（6）将水泵的管网管路闸阀关闭，打开试验管道闸门。
启动水泵机组，观察管道上的压力表数值，并对试验管道的闸阀进行调节，用来控制管道压力，使管道压力达到水泵正常工作的压力值。
（7）观察安全阀启动压力值，并对安全阀调节，使安全阀启动压力值为水泵工作压力值的1.1 倍。
（8）检查各阀门及管件、焊口是否有渗漏现象。
（9）填写水泵单机试车单。
泵试运转时应符合下列要求：（1）各固定连接部位不应有松动。
（2）转子及各运动部件运转正常，不得有异常声响和磨擦现象。
（3）附属系统的运转应正常；管道连接应牢固无渗漏。
（4）滑动轴承的温度不应大于70℃；滚动轴承的温度不应大于80℃；特殊轴承的温度应符合设备技术文件的规定。
（5）泵的安全保护和电控装置及各部分仪表均应灵敏、正确、可靠。
（二）消防水箱安装和消防水池施工1.消防水池、消防水箱的溢流管、泄水管不得与生产或生活用水的排水系统直接相连。
2.管道穿过钢筋混凝土消防水箱或消防水池时，应加设防水套管；对有振动的管道应加设柔性接头。
进水管和出水管的接头与钢板消防水箱的连接应采用焊接，焊接处应作防锈处理。
（三）消防水泵接合器安装1.消防水泵接合器的组装应按接口、本体、联接管、止回阀、安全阀、放空管、控制阀的顺序进行。
止回阀的安装方向应使消防用水能从消防水泵接合器进入系统。
2.消防水泵接合器的安装应符合下列规定：（1）地上消防水泵接合器应设置与消火栓区别的固定标志。
（2）墙壁消防水泵接合器的安装应符合设计要求，设计无要求时，其安装高度宜为1.1m，与墙面上的门、窗、孔、洞的净距离不应小于2.0m。
不宜安装在玻璃幕墙下方。
二、自动喷水灭火系统安装自动喷水灭火系统的施工工艺流程：施工准备→干管安装→报警阀安装→立管安装→喷洒分层干、支管安装→喷洒头支管安装→管道试压→管道冲洗→减压装置安装→报警阀配件及其他组件安装、喷洒头安装→系统通水调试（一）施工准备1.根据现场情况对施工图进行复核，核对各管道的坐标，标高是否有交叉或排列位置不当的现象。
2.检查预埋和预留洞是否准确。
3.检查管道、管件、阀门、设备及组件是否符合设计要求和质量标准。
（二）干管安装1.管道材料及连接：自动喷水灭火系统的管道，工作压力≤1.20MPa 时，采用热镀锌钢管；工作压力>1.20MPa 时，采用热镀锌无缝钢管。
DN100 及以下采用丝扣连接，DN 100 以上采用沟槽式卡箍连接。
无论何种连接方式，均不得减少管道的流通面积。
（1）螺纹连接的要求：管道应采用机械切割，切割面不得有飞边，毛刺。
加工的管子螺纹封面应完整、光滑，不得有缺丝或断丝，尺寸偏差应符合标准要求。
当管道变径时，应采用异径焊头；在管道变径处不得采用补芯。
如必须采用补芯时，三通上可用1 个，四通上不应超过2 个，大于DN50 的管道不得采用补芯。
螺纹连接的密封填料应均匀附着在管道的螺纹面上，拧紧螺纹时，不得将填料挤入管内。
如果填料采用麻丝时，应在附着在螺纹面加麻丝上涂抹白铅油，管道连接后清除麻头，并在接头处涂防锈漆。
（2）沟槽连接的要求：沟槽式管路连接系统是用压力响应式密封圈套入两连接钢管端部，两片卡件包裹密封圈并卡入钢管沟槽，上紧两圆头椭圆颈螺栓，实现钢管密封连接。
用电动滚槽机加工沟槽，沟槽宽度、深度按照生产厂家的要求进行加工。
喷洒干管用沟槽连接每根配管长度不宜超过6m，直管段可把几根连接在一起，使用倒链安装，但不宜过长。
2.管道穿过建筑物时的变形缝时，应设置柔性短管。
穿过墙体或楼板时应加设套管。
（三）管道支、吊架的安装1. 管道支、吊架的最大允许间距主要是由所承受垂直方向载荷来决定，它应满足强度条件和刚度条件。
最大间距见表6-7。
自动喷水管道支、吊架最大间距公称管径 25 32 40 50 65 80 100 125 150管距（M） 3.5 4 4.5 5.0 6.0 8.0 8.5 7.0 8.02.支、吊架的受力部件，如横梁、吊杆、螺栓等应符合设计要求和国家规定。
3.支、吊架的安装位置，不应妨碍喷头的喷水效果。
支、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间距离不宜大于750mm。
4.支、吊架应使管道中心离墙的距离符合设计要求，管道表面离墙或柱子表面的净距不应小于60mm。
大口径的阀门应设专门支、吊架，不得以管道承重。
5.配水管上每一直管段、相邻两喷头之间的管段上设置的吊架均不宜少于一个；当喷头之间距离小于1.8m 时，可隔段设置吊架，但吊架的间距不宜大于3.6m。
6.当管子的公称直径等于或大于50mm 时，每段配水干管或配水管设置防晃支架不应少于一个；当管道改变方向时，应增设防晃支架。
7.竖直安装的配水干管应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5-1.8m。
1.报警阀的安装应具备以下条件：（1）报警阀的铭牌、规格、型号应符合设计图纸要求。
（2）报警阀组合体配件完好齐全；阀瓣启用灵活，密封性好；阀体内清洁无异物堵塞。
（3）系统的主要管网已安装完毕。
2.报警阀应安装在明显而便于操作的地点，距地面高度一般为1m 左右，两侧距墙不小于0.5m，下面不小于距墙1.2m。
安装报警阀的室内地面应采取排水措施。
（五）立管的安装1.立管暗装在竖井内时，在管井内预埋铁件上安装卡件固定，立管底部的支、吊架要牢固，防止立管下坠。
2.立管明装时，每层楼板要预留洞，立管可随结构穿入，减少立管接口。
（六）分层干管及支管的安装1.管道的分支预留口在吊装前应先预制好，所有预留口均加好临时堵。
2.需要镀锌加工的管道在其他管道未安装前试装、试压、拆除、镀锌后再安装。
3.管道安装与其他管道要协调好标高。
4.管道变径时不得采用补芯。
5.向上喷的喷头有条件的可与分支干管顺序安装好。
其他管道安装完后不易操作的位置也应先安装好向上喷的喷头。
6.喷头分支水流指示器后不得连接其他用水设施，每路分支均应设置测压装置。
7.管道坡度。
自动喷水灭火系统中的管道，为了测试，维护和检修的方便，须及时排空管道中的水，因此在安装中，管道应有坡度。
配水支管坡度不小于4‰，配水管和水平管不小于2‰。
1.根据喷头的安装位置，将喷头支管做到喷头的安装位置，用丝堵代替喷头拧在支管末端上。
2.根据喷头溅水盘安装要求，对管道甩口高度进行复核。
要求在安装完后，溅水盘高度应符合下列规定：（1）喷头安装时，应按设计规范要求确保溅水盘与吊顶、门、窗、洞口和墙面的距离。
（2）当梁的高度使喷头高于梁底的最大距离不能满足上述规定的距离，应以此梁作为边墙对待；如果梁与梁之间的中心间距小于8m 时，可用交错布置喷头方法解决。
（3）当通风管道宽度大于2m 时，喷头应安装在其腹面以下。
（4）斜面下的喷头安装，其溅水盘必须平行于斜面，在斜面下的喷头间距要以水平投影的间距计算，并不得大于4m。
（5）一般喷头间距不应小于2m，以避免一个喷头喷出的水流淋湿另一个喷头，影响它的动作灵敏度，除非二者之间有一挡水作用的构件。
如果喷头一定要小于2m 时，可在两喷头之间安装专用的挡水板。
挡水板的宽为200mm，高150mm，最好是金属板，挡水板的顶端应延伸至溅水盘上方大约50-75mm 的地方。
（八）管道试压系统安装完后，应按设计要求对管网进行强度，严密性试验，以验证其工程质量。
管网的强度、严密性试验一般采用水压进行试验。
1.试压前应具备的条件（1）系统安装符合设计及规范要求。
（2）支、吊架齐全可靠。
（3）预检合格。
（4）压力表已校验。
（5）对不能参加试验的设备应加以隔离。
（6）加设盲板的部位应有明显标记并作好记录。
2.水压试验：水压试验分强度和严密性试验。
水压试验应用洁净水进行，不得用海水或含有腐蚀性化学物质的溶液。
试验时环境温度不应低于5℃，当低于5℃时，应有防冻措施。
（1）强度试验：当系统设计工作压力≤1.0MPa 时，水压强度试验压力应为设计工作压力的1.5 倍，但不低于1.4MPa；当设计工作压力大于1.0MPa 时，试验压力应为工作压力加0.4MPa。
本工程自动喷淋灭火系统工作压力：一区为1.20MPa，二区为2.00MPa；试验压力：一区为1.60MPa，二区为2.40MPa。
水压试验的测试点应设在系统管网的最低点，注水时应注意管内的空气排净，并缓慢升压。
