2018年中考物理专题复习-专项突破集训七-动态电路分析
2018年中考物理真题归类汇编——“动态电路分析”考题荟萃(精品解析版)
2108年中考物理真题归类汇编——“电表示数变化”考题荟萃（一）类型一：滑动变阻器与用电器串联1．（2018•滨州）如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列四个选项中，判断正确的是（）A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变小2．（2018•凉山州）如图所示，闭合电路中的开关S，将滑动变阻器的滑片P向左移动时，两电表的读数变化情况是（）A．电压表读数变小，电流表读数变小B．电压表读数变大，电流表读数变小C．电压表读数变大，电流表读数变大D．电压表读数变小，电流表读数变大3．（2018•新疆）如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗4．（2018•攀枝花）如图所示，电源电压不变，开关闭合，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电流表的示数变大，电压表V1的示数变小，V2的示数不变B．电流表的示数变大，电压表V1的示数变小，V2的示数变大C．电流表的示数变小，电压表V1的示数变大，V2的示数变小D．电流表的示数变大，电压表V1的示数不变，V2的示数变小5．（2018•自贡）如图所示的电路，电源电压保持不变，闭合开关S，当滑片P向左移动时，下列说法正确的是（）A．电流表示数变小B．电流表示数变大C．电压表示数变小D．电压表示数不变6．（2018•南充）在如图所示的电路中，电源电压保持不变，闭合开关S，向右移动滑动变阻器滑片P的过程中（）A．电压表V1示数不变，电压表V2示数变大B．电流表A示数变大C．电压表V2示数与电流表A示数的比值变小D．电压表V1示数与电流表A示数的比值不变7．（2018•广安）如图所示的电路，电源电压恒为4.5V，电流表的量程为0﹣0.6A，电压表的量程为0～3V，定值电阻阻值5Ω，滑动变阻器R的最大阻值50Ω，闭合开关S，移动滑片P的过程中，下列说法正确的是（）A．若滑片P向左移，电流表的示数变小B．电压表与电流表的比值不变C．滑动变阻器允许的调节范围是2.5Ω～50ΩD．电流表的变化范围是0.3A～0.6A8．（2018•安徽）如图所示的电路中，电源电压保持不变，闭合开关，在保证电路元件安全的前提下，向左移动滑动变阻器的滑片。
中考总复习动态电路专题

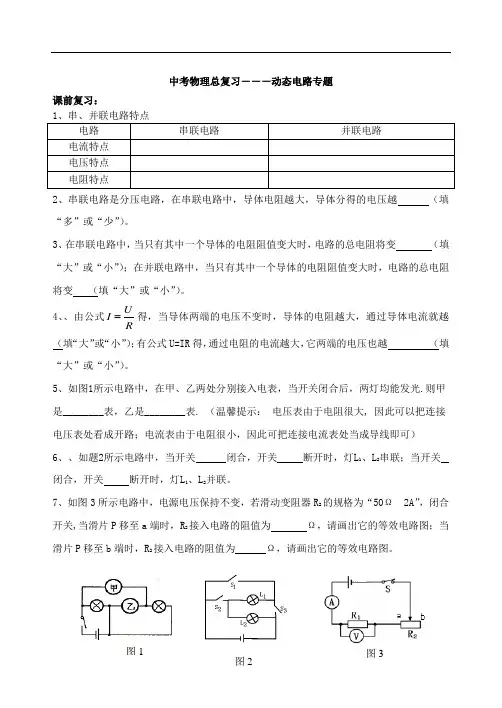

中考物理总复习――－动态电路专题课前复习：1、串、并联电路特点电路串联电路并联电路电流特点电压特点电阻特点2、串联电路是分压电路，在串联电路中，导体电阻越大，导体分得的电压越（填“多”或“少”）。
3、在串联电路中，当只有其中一个导体的电阻阻值变大时，电路的总电阻将变（填“大”或“小”）；在并联电路中，当只有其中一个导体的电阻阻值变大时，电路的总电阻将变（填“大”或“小”）。
4、、由公式UIR得，当导体两端的电压不变时，导体的电阻越大，通过导体电流就越（填“大”或“小”）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（填“大”或“小”）。
5、如图1所示电路中，在甲、乙两处分别接入电表，当开关闭合后，两灯均能发光.则甲是________表，乙是________表. （温馨提示：电压表由于电阻很大, 因此可以把连接电压表处看成开路；电流表由于电阻很小，因此可把连接电流表处当成导线即可）6、、如题2所示电路中，当开关闭合，开关断开时，灯L1、L2串联；当开关闭合，开关断开时，灯L1、L2并联。
7、如图3所示电路中，电源电压保持不变，若滑动变阻器R2的规格为“50Ω 2A”，闭合开关,当滑片P移至a端时，R2接入电路的阻值为Ω，请画出它的等效电路图；当滑片P移至b端时，R2接入电路的阻值为Ω，请画出它的等效电路图。
中考物理总复习――－动态电路专题一、滑动变阻器的滑片位置的变化引起电路中电学物理量的变化例1、如图4所示电路中，电源电压保持不变，闭合开关,当滑片P由a向b 移动时，电阻R2接入电路的阻值将，电路的总电阻R总（R=R1＋R2）将,电路中的电流将，R1两端的电压U1(U1=IR1)将，R2两端的电压U1(U1=IR1)将。
（选填“变大”、“不变”、“变小”）思路点拨如下：此电路是滑动变阻器R2和定值电阻R1组成的（串联或并联）电路，滑动变阻器连入的部分是 (aP或bp)段，当P由a向b移动时，R2变，所以R总（R=R1＋R2）变，∵U一定，由UIR可知:I变。
2018年中考物理题分类汇编 动态电路分析
28动态电路分析12．（2018•南京）如图所示电路，电源电压不变，小灯泡标有“6V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：6．下列判断正确的是（）A．滑动变阻器的最大阻值为10ΩB．电路允许消耗的最大功率为4.5WC．小灯泡正常发光时，滑片P位于滑动变阻器中点位置D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了0.6W【分析】（1）由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
根据滑片在某一位置和在一端时滑动变阻器消耗的功率之比，算出电源电压；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，电阻变大，说明滑片在最大阻值处，算出滑动变阻器的最大阻值；（2）根据P=UI和灯泡的额定电流算出电路允许消耗的最大功率；（3）根据欧姆定律和小灯泡正常发光时，算出滑动变阻器的电阻从而确定滑片P的位置；（4）根据P=UI算出小灯泡消耗的功率值以及变化值。
【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流。
（1）设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=I L===0.5A，滑动变阻器消耗的功率为：P1=（U﹣U L）I=（U﹣6V）×0.5A﹣﹣﹣﹣﹣﹣﹣①当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处；变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U﹣6V+3V=U﹣3V，此时滑动变阻器消耗的功率为：P2=U滑I′=（U﹣3V）×0.3A﹣﹣﹣﹣﹣﹣②已知P1：P2=5：6﹣﹣﹣﹣③联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A错误；（2）灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故B正确；（3）小灯泡正常发光时，滑动变阻器的电压为：U滑′=U﹣6V=9V﹣6V=3V，此时滑动变阻器的电阻为：R滑′===6Ω，因为滑动变阻器的最大阻值为20Ω，所以此时滑片P不在中点位置，故C错误；（4）由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率P L=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U L′=6V﹣3V=3V，此时灯泡消耗的电功率：P L′=U L′I′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：△P=P L﹣P L′=3W﹣0.9W=2.1W，故D错误。
中考物理重难点强化专题七动态电路分析
确的是
( D)
A．该电路中的电表是电流表
B．温度变化时R2两端电压不变 C．温度升高时电路中电流变大
D．温度降低时电路的总功率变大
12．(2023·绥化)如图是巨磁电阻(GMR)的特性原理示意
图，巨磁电阻的阻值随所在磁场强度的增强而减小，
如果闭合S1、S2并使滑片P向右滑动，下列说法正确的
是
( B)
R2＝60 Ω，此时电压表示数为2 V， 则定值电阻R1的阻值为__2_0_Ω。若测 量酒驾司机，电压表示数将_变__大___，
电路的总功率__变__大__(后两空均选填
“变大”“变小”或“不变”)。
10．如图所示是体育中考测量肺活量的测试仪原理图，
其中R1为定值电阻，气体传感器R2的电阻随气体压强 的增大而减小，如果小强吹的气越多，则下列说法中
专题七 动态电路分析
1．如图所示，电源电压不变，当开关S1闭合、S2断开时，
电流表的示数为0.4 A；当开关S1和S2都闭合时，电流
表的示数为1.6 A，则电阻R1与R2的比值为
( C)
A．1∶2
B．2∶1
C．1∶3
D．3∶1
2．(2023·茂名模拟)如图所示的电路中，电源电压保持
不变，当开关S由断开到闭合时，以下判断中正确的
变小，灯丝的电阻变大
6．(2023·朝阳)如图所示，电源电压恒定，闭合开关S后，
将滑动变阻器的滑片P由中点向左端滑动过程中，下
列说法中正确的是
A．电流表A1的示数变大 B．电流表A2的示数不变 C．电压表V的示数变大 D．电压表V示数和电流表A2示数的比值变大
( B)
7．(2023·娄底)如图所示是一种测定油箱内油量的装置。
中考物理---动态电路的定性分析及典型考题
中考物理---动态电路的定性分析及典型考题【知识扫描】动态电路常见有滑动变阻器型动态电路、特殊电阻型动态电路、开关型动态电路和假滑动变阻器型动态电路四种类型，涉及电路分析、欧姆定律和电功率等相关知识的综合运用.1.滑动变阻器类(1)串联电路当滑动变阻器与定值元件串联，滑片的移动会引起电流和电压的变化，定性分析变化的一般思路是（电源电压不变）：①若滑片移动时的电阻变大→电流变→定值元件两端的电压变→变阻器两端电压的变；②若滑片移动时的电阻变小→电流变→定值元件两端的电压变→变阻器两端电压的变。
(2)并联电路①若滑片移动时电阻变大→总电阻变→总电流变；②若滑片移动时电阻变小→总电阻变→总电流变；2.特殊电阻类特殊电阻型动态电路分析的关键是审清题意，明确题中给出的特殊电阻的变化规律，解题思路与滑动变阻器型动态电路相似.3.开关类开关的断开与闭合也会引起电流实际通过路径的变化，从而造成各元件连接关系的改变进而使电路中的电阻、电流和电压发生变化。
解决这类题的关键在于弄清开关断开或闭合时电路的连接方式和各电表的测量对象，最好是能画出不同情况下的等效电路，化繁为简进行分析.4.假滑动变阻器类假滑动变阻器一般是指在滑片上串联一个电压表的变阻器，因为电压表内部电阻很大相当于断路，所以电流会走下面的电阻丝，而不走滑片，导致无论怎样移滑片都(能或不能)改变滑动变阻器接入电路中的阻值。
类型一滑动变阻器型动态电路题型1 串联电路的动态分析例1 如图所示电路，电源电压保持不变，闭合开关S后，滑动变阻器滑片P向左移动的过程中（不考虑灯丝的电阻受温度的影响），下列说法正确的是（）A.电流表示数逐渐变小B.电压表示数逐渐变大C.滑动变阻器两端的电压逐渐变大D.小灯泡的亮度逐渐变暗例2 如图所示电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器．闭合开关S 后，滑动变阻器滑片P自b向a移动的过程中（）A.电压表V1的示数变大，电路消耗的总功率变小B.电压表V2的示数不变，电路消耗的总功率变大C.电流表A的示数变大，电压表V1的示数与电流表A的示数之比变大D.电流表A的示数变大，电压表V2的示数与电流表A的示数之比变大例3 如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定，当闭合开关，滑动变阻器滑片向b端移动时，下列判断正确的是( )A.电流表的示数变大B.R1与R2消耗的电功率之和增大C.R1与R2消耗的电功率之和不变D.电压表V1示数的减少量等于V2示数的增加量题型2 并联电路的动态分析例4 如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片向左移动，在此过程中（）A.电流表示数变小B.灯泡L亮度变亮C.电压表示数变大D.电路消耗的总功率变大例5 如图所示的电路中，闭合开关后，当滑片P向右移动时，说法正确的是( )A.灯泡L变暗B.电压表示数变小C.电流表A1示数变大D.整个电路消耗的总功率变小【巩固训练】1．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变，闭合开关S 后，滑片P由b端向a端滑动的过程中，下列判断正确的是( ) A.灯泡L亮度变暗 B.电压表示数变大，电流表示数变小C.电压表与电流表示数的比值变小 D．灯泡L的最大功率为0.9W1题图 2题图2．如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( )A．电压表V2示数与电流表A示数比值变大B．电压表V1示数与电流表A示数比值变小C．电流表A示数变大，电压表V1示数变大D．电流表A示数变大，电压表V2示数变大3.如图所示电路，电源电压保持不变。
中考物理总复习《动态电路分析》专项测试题(附带答案)
中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。
2018中考物理总复习专题突破2动态电路分析2
专题突破二动态电路分析动态电路问题在历年中考中主要以选择题或计算题的形式出现，主要考查电表的示数变化分析及结合欧姆定律或电功率的综合计算，难度中等，预计2018年仍然是中考必考内容。
电路的动态分析的主要任务是分析电路中各元件电流和电压的变化。
(1)首先要进行电路结构分析，了解各元件间的串联、并联关系，弄清各电表测的是哪段电路的哪个物理量，弄清变阻器电阻变化的情况等。
(2)处理好部分和整体的关系、阻值变化与阻值不变部分之间的关系，一个电阻的变化可以引起电路中一系列电学量的变化，分析有关电学量的变化时要注意整体与部分、干路与支路的联系。
最常见的分析思路是，由部分电路电阻的变化推断电路总电阻的变化，再由欧姆定律I总＝U总,R总讨论总电流的变化，电压对于定值电阻常用U＝IR分析，对变化的电阻常用U＝U总－IR(U总常为电源电压，R为定值电阻)来分析。
【例】(2017遵义中考)如图所示，当S、S1闭合，滑动变阻器的滑片P位于中点时，电压表V的示数为U1，滑动变阻器消耗的功率为0.9 W；当S、S2闭合，滑动变阻器的滑片P位于最左端时，电压表V的示数为2U1，滑动变阻器消耗的功率为0.2 W，则R1与R2的比值是( )A．1∶18 B．18∶1 C．1∶6 D．6∶1【解析】当S、S1闭合，滑动变阻器的滑片P位于中点时，R1与1,2R串联，电压表测R1两端的电压；当S、S2闭合，滑动变阻器的滑片P位于最左端时，R2与R串联，电压表测R2两端的电压，由P＝I2R可得，两种情况下滑动变阻器消耗的电功率之比：P滑中,P滑大＝I2中R中,I2大R大＝I中,I大2×R中,2R中＝0.9 W,0.2 W＝9,2，解得：I中,I大＝3,1，由I＝U,R可得，两种情况下电压表的示数之比：U1,U2＝I中R1,I大R2＝I中,I大×R1,R2＝3,1×R1,R2＝U1,2U1＝1,2，解得：R1,R2＝1,6。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专项突破集训七 动态电路分析) (时间：80分钟 满分：67分) 一 滑动变阻器引起的动态电路分析 1. (2016安徽17题)(2分)图中电源电压保持6 V不变，灯泡L标有“6 V 6 W”字样，开关S闭
第1题图 合后，在滑片P从b端向a端滑动的过程中，下列说法正确的是( ) A. 灯泡两端的电压不断增大 B. 通过灯泡的电流不断减小 C. 灯泡消耗的电功率不断减小 D. 灯泡消耗的电功率恒定不变 2. (2016广安9题)(1.5分)如图所示，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列判断正确的是( )
A. 灯泡发光变亮 B. 灯泡发光变暗 C. 电流表示数变大 D. 电压表示数变小
第2题图 第3题图 3. (2016泸州19题)(3分)如图所示的电路中，电源电压保持不变，R1为定值电阻，R2
为滑动变阻器，当开关闭合后，滑动变阻器的滑片P由b端向a端滑动的过程中，下列说法正确的是( ) A. 电压表示数变小，电压表与电流表示数的乘积变小 B. 电压表示数变大，电压表与电流表示数的比值不变 C. 电流表示数变小，电压表与电流表示数的比值变大 D. 电流表示数变大，电压表与电流表示数的乘积不变
4. (2016十堰27题)(2分)如图所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从a端向b端滑动时( ) A. 电压表示数与电流表示数比值变大 B. 电压表示数与电流表示数比值变小 C. 电流表示数变大，电压表示数变大 D. 电流表示数变大，电压表示数变大
第4题图
第5题图 5. (2016滨州10题)(3分)在如图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器滑片P向右移动时，电流表和电压表示数的变化分别为( ) A. 电流表的示数变小，电压表的示数变大 B. 电流表的示数变大，电压表的示数变小 C. 电流表的示数变小，电压表的示数不变 D. 电流表的示数变小，电压表的示数变小
6. (2016自贡17题)(2分)如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是( ) A. 灯泡L变亮 B. 电压表示数变大 C. 电流表示数变小 D. 电路消耗的总功率变大 第6题图 第7题图 7. (2016铜仁18题)(2分)如图所示的电路中，闭合开关S，将滑动变阻器的滑片P向左滑动时，则下列说法正确的是( ) A. 电流表的示数减小 B. R1的电功率一定增大 C. 电路的总电功率一定减小 D. 电压表的示数增大
8. (2016泰州32题)(2分)如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是( ) A. 滑片P向右移动，表示数变大，表示数不变 B. 滑片P向右移动，表示数变小，表示数变大 C. 滑片P向左移动，表示数变小，表示数变大 D. 滑片P向左移动，表示数变大，表示数不变
第8题图 第9题图 9. (2016凉山州20题)(2分)如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，下列说法中正确的是( ) A. 电压表的示数不变，电流表的示数变小 B. 电压表的示数变大，电流表的示数变大 C. 电流表的示数和电流表的示数同时变小 D. 电流表的示数和电流表的示数同时变大
10. (2016株洲12题)(2分)在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是( )
A. ΔUΔI变大 B. ΔUΔI变小 C. ΔUΔI不变 D. ΔUΔI先变小后变大
第10题图 第11题图 11. (2016鄂州23题)(2分)小华同学为了探究串、并联电路中电流、电压的变化特点，他按照如图所示电路图连接电路．实验过程中，保持电源两端电压不变，闭合开关S，将滑动变阻器的滑片从中点向左移动，由此引起三块电表示数的变化情况是( ) A. 若①为电压表，②、③为电流表，则表①示数不变，表②、表③示数均变大 B. 若①为电压表，②、③为电流表，则表②示数变小，表①、表③示数均不变 C. 若①为电流表，②、③为电压表，则表③示数变小，表①、表②示数均不变 D. 若①为电流表，②、③为电压表，则表③示数不变，表①、表②示数均变大
第12题图 12. (2016锦州7题)(2分)如图所示，R1是定值电阻，R是滑动变阻器，闭合开关后，滑片P由a端滑到b端时，电压表示数会________(选填“变大”、“变小”或“不变”)，电压表与电流表示数比值________(选填“变大”、“变小”或“不变”)． 二 开关通断引起的动态电路分析
13. (2016上海8题)(2分)在如图所示的电路中，电源电压保持不变，电键S1、S2均闭合．当电键S2由闭合到断开时，电路中( ) A. 电压表的示数变小 B. 电流表的示数变大 C. 电压表示数与电流表示数的比值变大 D. 电压表示数与电流表示数乘积变大
第13题图
第14题图 14. (2016徐州10题)(2分)如图所示电路中，电源电压保持不变，先闭合开关S1，观察
电流表、电压表的示数；再闭合开关S2、S3，电表示数的变化情况正确的是( )
A. 电流表示数变大，电压表示数变大 B. 电流表示数变小，电压表示数变小 C. 电流表示数变大，电压表示数变小 D. 电流表示数变小，电压表示数变大
15. (2016长沙26题)(3分)如图，电源电压和灯的电阻保持不变，先闭合S1，灯L正常
发光，电流表有示数，再进行下列操作后．判断正确的是( ) A. 同时闭合S1、S2，电流表示数变大，灯变亮
B. 同时闭合S1、S3，电流表示数变大，灯的亮度不变
C. 同时闭合S1、S3，电压表示数不变
D. 断开S1，只闭合S2，电流表、电压表示数都变大
第15题图 第16题图 16. (2016乐山15题)(2.5分)如图所示，电源电压为U，有两只完全相同的灯泡L1、L2，
当只闭合S2时，电流表示数为I，则下列说法正确的是( ) A. 只闭合S1、S2时，电流表示数为I2 B. 只闭合S2、S3时，电流表示数为I C. 只闭合S2、S3时，电压表示数为U
D. 只闭合S1、S2时，电压表示数为U2
第17题图 17. (2016福州20题)(2分)如图所示，电源电压不变，先闭合开关S，待电路稳定后再闭合开关S1，电流表的示数________，电压表示数与电流表示数的乘积________(均
选填“变大”、“变小”或“不变”)． 三 灵敏电阻类
18. (2016 岳阳11题)(3分)如图是自动测定油箱内油量的装置图，其中R′是一定值电阻，R是弧形变阻器，它的金属滑片P是杠杆的一端，下列判断正确的是( ) A. 油量表是由电压表改装而成的 B. R和R′在电路中是并联的 C. 油位越高，通过R的电流越大 D. 油位越低，R两端的电压越小
第18题图 第19题图 19. (2016眉山43题)(3分)在如图所示的电子拉力计中，滑动变阻器滑片P与弹簧上端固定在一起，弹簧伸长的长度与受到的拉力大小成正比，滑动变阻器PB段电阻为R1，当闭
合开关S后，下列说法正确的是( ) A. 电路中电流表的读数随拉力的增大而减小 B. 电路中电压表的读数随拉力的增大而减小 C. 滑动变阻器PB段R1的阻值拉力增大而减小 D. 把电压表改成拉力计时表盘刻度均匀
20. (2016孝感9题)(3分)(多选)如图甲所示的电路中，电源电压保持不变，R是定值电阻，R1是一个由半导体材料制成的热敏电阻，其阻值随温度变化曲线如图乙所示．则( ) A. 温度升高时，电流表示数减小 B. 温度降低时，电路消耗的总功率减小 C. 电流表可以改装成温度计 D. 电压表可以改装成温度计
第20题图 第21题图 21. (2016三明21题)(2分)如图所示的是某地下停车场烟雾报警器的简化原理图．电源电压保持不变，R0为定值电阻，光敏电阻R的阻值随光照强度的减弱而增大，当电路中的电流减小至某一数值时报警器开始报警．当有烟雾遮挡射向光敏电阻及的激光时，电压表示数__________(选填“增大”、“减小”或“不变”)；要使报警器在浓度更低的烟雾下报警，R0应选用________(选填“更大”或“更小”)阻值的电阻． 四 涉及“极值”、“范围”相关计算题类 22. (2016玉林15题)(3分)如图所示，电源电压恒为5 V，电压表的量程为0～3 V，电流表的量程为0～0.6 A，滑动变阻器的规格为“20 Ω 1 A”，灯泡标有“3 V 1.8W”字样．闭合开关，在电路安全的情况下(不考虑灯丝电阻的变化)，则下列说法中正确的是( ) A. 滑动变阻器的电阻允许调节的范围是0～20 Ω B. 电流表示数的变化范围是0.1 A～0.6 A C. 电压表示数的变化范围是1.5 V～3 V D. 灯泡的最小功率是0.2 W
第22题图 第23题图 23. (2016通辽15题)(3分)如图，电源电压18 V保持不变，电流表量程是0～0.6 A，电压表量程是0～15 V，小灯泡上标有“6 V 3 W”字样．要求：开关闭合后两个电表的示数不超过所选量程，且灯泡两端电压不允许超过额定电压(灯丝电阻不变)．则下列说法正确的是( ) A. 滑动变阻器的滑片向左移动时，电流表和电压表示数都变大 B. 当电流表示数为0.4 A时，电压表示数为12 V C. 该电路的最大功率为9 W D. 滑动变阻器允许调节的范围是18 Ω～60 Ω
24. (2016眉山44题)(3分)如图甲所示，电源电压不变，R1＝15 Ω，滑动变阻器R2标有“5 Ω 1 A”字样．当R2的滑片P在b端且只闭合开关S、S1时，电流表的示数为0.3 A；当R2的滑片P在a端且同时闭合S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3 V；如图乙是灯泡的电流－电压图像，下列说法正确的是( )
