地下管线和地上设施周围建筑物保护措施
地下管线、地上设施、周围建筑物保护措
地下管线、地上设施、周围建筑物保护措进入现场前，对现场进行认真勘察，配合业主做好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，采用量、测、照片、录像等做好原始记录.针对不同位置及不同用途的地上设施及建筑物采取相应有效的技术措施.根据现场实际情况，对现场所需的办公、生产临建进行合理布置，行车路线布置在无管网或无设施的区域.在地上设施、周围建筑物附近不进行有较大震动的作业.对区域内的施工作业，必须在对地上设施、周围建筑物评估安全的情况下进行，并统一协调指挥.对树木、路牌、广告牌、电杆等设立围挡，安设夜间亮光标志，定期进行清洁.对路边临近施工现场的电线、通讯线，要用木杆、竹巴片等绝缘材料进行遮挡、封闭，保证用电设备安全.地上各种架空线路应采取妥善保护措施，离工地周边5m以内线路必须搭设保护架加以保护；贯穿主体的架空线路应在施工前与相关部门取得联系，进行妥善处理，不得私自处理.1障碍物调查组织机构为保证施工安全，项目部成立地下管线保护领导小组，组员如下：组长一名：由项目经理担任，负责保护施工中人力、物力、财力的保障和总调度。
副组长一名：由项目经理部协调副经理担任，负责组织调查地上、地下障碍物的数量、位移、高程并编制拆改保护方案，上报管理单位批准后组织实施。
质量员两名：负责地上、地下障碍物拆迁、保护施工中的质量检查及与障碍物产权单位联系，和现场组织拆迁、保护验收工作。
安全员两名：负责在地上、地下障碍物拆迁、保护过程中安全检查及突发事件的处理。
施工员两名：负责地上、地下障碍物拆迁、保护过程中技术、质量、安全、进度等工作。
办公接待人员两名：由项目部派专职人员担任，负责在地上、地下障碍物拆迁、保护过程中与外单位联系和接待工作。
障碍物调查领导小组配备工程车辆两辆专门负责对外联系交通保障工作，负责小组主要成员人均手提电话一部，保持24小时开机，以便在施工过程中联系和处理突发事故。
地下管线、地上设施、周围建筑物保护措施

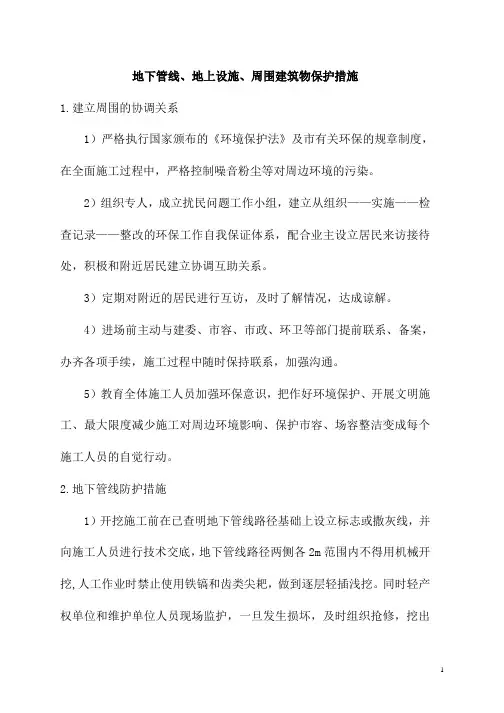

地下管线、地上设施、周围建筑物保护措施1.建立周围的协调关系1）严格执行国家颁布的《环境保护法》及市有关环保的规章制度，在全面施工过程中，严格控制噪音粉尘等对周边环境的污染。
2）组织专人，成立扰民问题工作小组，建立从组织——实施——检查记录——整改的环保工作自我保证体系，配合业主设立居民来访接待处，积极和附近居民建立协调互助关系。
3）定期对附近的居民进行互访，及时了解情况，达成谅解。
4）进场前主动与建委、市容、市政、环卫等部门提前联系、备案，办齐各项手续，施工过程中随时保持联系，加强沟通。
5）教育全体施工人员加强环保意识，把作好环境保护、开展文明施工、最大限度减少施工对周边环境影响、保护市容、场容整洁变成每个施工人员的自觉行动。
2.地下管线防护措施1）开挖施工前在已查明地下管线路径基础上设立标志或撒灰线，并向施工人员进行技术交底，地下管线路径两侧各2m范围内不得用机械开挖,人工作业时禁止使用铁镐和齿类尖耙，做到逐层轻插浅挖。
同时轻产权单位和维护单位人员现场监护，一旦发生损坏，及时组织抢修，挖出1的电缆、管线按监护人员要求进行保护或迁移，保证既有设备的正常使用。
2）遇到不明管线时，先探明后施工，并采取妥善保护措施，确保公共设施安全正常运行。
3）对不能拆迁、改移的管线，施工要做出详细的管线悬吊方案，经监理和业主批准；经管线原业主或相关部门同意后方可实施管线悬吊和基坑开挖。
采取悬吊应符合以下规定：A.基坑管线悬吊必须事先设计，支撑强度和稳定性经验算、监理批准，按图施工。
B.管线应吊挂牢固，经检查合格后，采用人工开挖其下部土方。
C.管线漏水（气），必须修理好后方可悬吊。
跨越基坑的管道较长或接口有断裂危险时，应采取加固措施后悬吊或直接架设钢梁上。
D.其他工序施工时，不得碰撞管道悬吊系统和用其做起重架、脚手架或支撑等。
E.施工中发现文物或有考古、地质研究价值的物品时，保护好现场，及时通知文物管理部门进行处理，严禁私自占有和非法转卖。
地下管线、地上设施、周围建筑物保护措施总结
地下管线、地上设施、周围建筑物保护措施总结前言随着城市化进程的不断加速，各种地下管线、地上设施、周围建筑物的增多，它们的保护已经成为了重要的问题。
本文将总结地下管线、地上设施、周围建筑物保护方面的措施。
地下管线保护措施地下管线是城市的神经系统，因此保护地下管线非常重要。
以下是常见的地下管线保护措施：1.对管线进行定期巡查，发现问题及时进行维修，避免管线故障引起的事故。
2.在地下进行施工时，必须对地下管线进行调查，并采取相应的防护措施，以保护管线的安全。
3.对于地下管线铺设后，必须做好标识，明确管线的位置和用途，避免发生误伤。
地上设施保护措施地上设施是城市生活中必不可少的一部分，在城市内的各种角落都有地上设施。
以下是常见的地上设施保护措施：1.在地面上架设电线杆或塔架时，必须考虑设施的交流方式和抗震能力，并采用必要的抗震设施。
2.对于开放式的井盖、人孔等地上设施，必须采取相应的防护措施，避免行人意外伤害。
3.对于花坛、树木等地上设施，必须根据类型采取相应的保护措施，以确保这些设施的安全。
周围建筑物保护措施周围建筑物是城市中的重要组成部分，需要采取相应的保护措施。
以下是常见的周围建筑物保护措施：1.对于古建筑等历史遗迹，必须严格按照历史建筑修建规范进行修缮和保护。
2.对于靠近地铁或建筑工地的建筑物，必须采取有效的防震措施，以提高其抗震能力。
3.对于商业街、商场等建筑物，必须考虑安保措施，以避免盗窃等事故。
4.对于高层建筑，必须制定疏散预案，定期进行演练，确保万一有火灾等事故时，能够及时撤离。
总结保护地下管线、地上设施、周围建筑物对于城市的安全和发展至关重要。
在实际工作中，必须要提高意识，加强管理，采取相应的保护措施，确保这些设施的安全使用。
地下管线、地上设施、周围建筑物保护措施
地下管线、地上设施、周围建筑物保护措施
一、地下、地上及周围建筑物保护
在工程施工过程中，由于开挖会可能对既有地下管线、电缆及地上构筑物产生影响，施工时采取如下措施：
1、详细阅读和熟悉掌握设计、建设单位提供的地下管线、电缆资料，并在工程实施前组织各管线、电缆等管理单位的协调配合会，进一步收集资料。
在此基础上，对影响施工的地下管线、电缆等开挖不要的样洞，核对弄清地下设施的确切情况，做好记录。
2、在编制施工组织设计时，保护现有设施工作列为施工组织设计的主要内容之一，并在施工图纸上标明影响施工和受施工影响的地下设施情况。
3、工程实施时，严格按照施工组织设计和地下设施保护技术措施的要求进行施工，各级负责人深入施工现场监护地下管线，督促操作人员遵守技术规程，制止违章操作、违章指挥和违章施工。
4、开挖过程中，遇有电缆、管道或其它构筑物时，及时与有关单位联系，会同处理地下管线和各种构筑物，尽量临时迁移；如无法迁移，必须挖出使其外露，并采取吊、托等加固措施。
二、地下工程桩的保护
本工程池体下部为预制力砼管桩，开挖时，应对其进行保护，避免碰撞预制桩。
1、开挖过程中，由技术人员放出工程桩位置，开挖时根据工程桩位置进行开挖。
2、采取合理的开挖顺序，并且当预制桩间距较小时，反铲挖掘机改为小斗挖掘机进行开挖。
3、开挖前，技术人员提前掌握预制桩的深度。
开挖时，测量人员随时用水
准仪控制开挖深度，严禁超挖。
开挖过程中对需要进行截桩的，提前与监理、甲方、设计沟通、协调，允许后，方能进行截桩。
地下管线、地上设施周围建筑物保护措施
A 地下管线、地上设施周围建筑物保护措施A.1地下管线保护措施在对本工程施工前，要配合甲方与城市规划部门及其他有关部门联系，摸清地下给排水管道、电缆、煤气管道、通讯光缆等各种管线的走向、埋置深度等情况，并在现场用灰线和木桩标识，施工时，对操作人员进行技术交底，如果挖出管线及时停止该部位施工并迅速与有关部门取得联系，若管线在拟建建筑范围内，则需通过建设单位与有关部门进行协调，尽量迁出建筑物以外。
对于现场临时埋地电缆，在过大门口时须做好防护。
具体措施如下：A.1.1预防措施根据设计图纸提供的资料，施工现场周围地下埋有各种地下管线，主要包括给水管、配水管、雨水管、电信电缆、煤气管、供电管线、信息管线等,这些管线是重要的市政设施,必须妥善进行保护。
为此，我单位结合多年施工经验，按照现场管线实际布置情况，采取如下保护措施：1.按照设计要求，认真组织施工，做好基坑监测工作，防止开挖时，围护结构渗水，引起周围路面塌陷，影响周围环境及周围地下管线的安全。
2.基坑开挖前在坑内采取深井降水措施，疏干固结坑内土体。
降水严格按照方案进行，严格控制坑外水位。
3.在大门口对路面采用钢筋砼加固，钢筋采用14mmHRB335，间距200mm，双层布置，混凝土标号C30。
同时在施工区门口铺设钢板，缓冲出入车辆对管线的碾压、扰动。
4.施工过程应切实配合监测工作，根据监测结果适时调整施工进度及工作流程，一旦出现异常情况马上停止施工，组织技术及施工力量进行分析研究，并采取相应措施，确保管线和建筑安全后方可恢复施工。
5.工程施工监测以仪器监测数据为主，目测为辅，观测人员应是专业人员，仪器固定，所有数据及时绘成图表，观测数据变化大时，观测次数增多，有危险征兆时，连续监测。
当发现监测指标超过预警值时，及时向建设方和设计院汇报，采取相应措施，将变形控制在允许范围内。
6.对重要保护的管线除在开挖前采取有效加固措施外，还应备好注浆材料，根据监测数据采用双液跟踪控制注浆，调整管线曲率和控制沉降。
地下管线、地上设施、周围建筑物保护措施

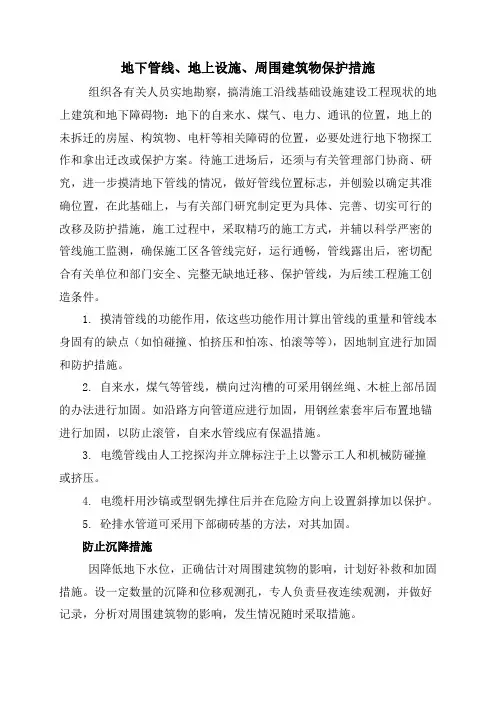

地下管线、地上设施、周围建筑物保护措施组织各有关人员实地勘察，搞清施工沿线基础设施建设工程现状的地上建筑和地下障碍物：地下的自来水、煤气、电力、通讯的位置，地上的未拆迁的房屋、构筑物、电杆等相关障碍的位置，必要处进行地下物探工作和拿出迁改或保护方案。
待施工进场后，还须与有关管理部门协商、研究，进一步摸清地下管线的情况，做好管线位置标志，并刨验以确定其准确位置，在此基础上，与有关部门研究制定更为具体、完善、切实可行的改移及防护措施，施工过程中，采取精巧的施工方式，并辅以科学严密的管线施工监测，确保施工区各管线完好，运行通畅，管线露出后，密切配合有关单位和部门安全、完整无缺地迁移、保护管线，为后续工程施工创造条件。
1. 摸清管线的功能作用，依这些功能作用计算出管线的重量和管线本身固有的缺点（如怕碰撞、怕挤压和怕冻、怕滚等等），因地制宜进行加固和防护措施。
2. 自来水，煤气等管线，横向过沟槽的可采用钢丝绳、木桩上部吊固的办法进行加固。
如沿路方向管道应进行加固，用钢丝索套牢后布置地锚进行加固，以防止滚管，自来水管线应有保温措施。
3. 电缆管线由人工挖探沟并立牌标注于上以警示工人和机械防碰撞或挤压。
4. 电缆杆用沙镐或型钢先撑住后并在危险方向上设置斜撑加以保护。
5. 砼排水管道可采用下部砌砖基的方法，对其加固。
防止沉降措施因降低地下水位，正确估计对周围建筑物的影响，计划好补救和加固措施。
设一定数量的沉降和位移观测孔，专人负责昼夜连续观测，并做好记录，分析对周围建筑物的影响，发生情况随时采取措施。
施工监测本工程基础设施建设处于地下水位高的软土层中，地质条件差，施工时必须降水，降水时对周围环境的影响较大，为了安全起见，项目部派专人负责，对施工全过程进行监测，并根据监测成果，及时反馈，以确保构、建筑物的安全和工程施工的安全。
（一）槽顶面地表及地下管线的水平位移、沉降监测通过该项目的量测更好地掌握施工过程中基坑周边土体的沉降、水平位移的变形规律，保护周围环境。
地下管线、地上设施、周围建筑物保护措施
1 地下管线、地上设施、周围建筑物保护措施1.1地下管线的保护措施如中标本工程，在进场后我们即对场内地下管线进行探测，并按照以下措施进行：1、根据业主提供的地下管线敷设图，制定相关的保护措施。
2、对于挖土可能碰到的管线，提前试挖，并做保护和标识。
3、土方工程影响不到的地下管线，在现场平面布置时，不得占压，如有特殊要求，则按实际情况采取以下措施。
⑴悬吊法一些暴露于基坑内的管线或因土体可能产生较大位移的管线采用悬吊法固定，注意吊索的变形伸长以及吊索固定点位置应不受土体变形的影响。
悬吊法中，管线受力、位移明确，并可以通过吊索不断调整管线的位移和受力点。
⑵支撑法对于土体可能产生较大沉降而造成管线悬空的，沿线设置若干支撑点支撑管线。
支撑体可考虑是临时的，如打设支撑桩、砖支墩等；也可以是永久性的。
对于前者，设置时要考虑拆除时的方便和安全；对于后者结合永久性建筑物进行。
⑶土体加固法由于土体开挖或坍塌而导致地面沉降和土体位移的，采取注浆加固土体的方法，一是施工前对地下管线与施工区之间的土体进行注浆加固；二是施工结束后对管壁或井壁松散土和空隙进行注浆加固。
⑷对管线进行搬迁、加固处理对便于改道搬迁，且费用不大的管线，可在基础工程施工之前先行临时搬迁改造，或者通过改善、加固原管线材料、接头方式。
设置伸缩节等措施，增大管线的抗变形能力，确保土体位移时也不失去使用功能。
⑸卸载保护施工期间，卸去管线周围、尤其是上部的荷载、或通过设置卸荷板等方式，使作用在管线上及周围土体上的荷载减弱，以减少土体的变形和管线的受力，达到保护管线的目的。
以上各种管线保护方案视现场具体情况具体实施。
1.2地上设施、周围建筑物的保护措施1、进场前，配合业主作好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，做好原始记录。
2、在开挖土方前做好地上设施、周围建筑物的保护方案。
3、根据地上设施、周围建筑物的保护方案，在挖土前做好地上设施、周围建筑物的沉降观测预埋工作。
地下管线、地上设施、周围建筑物保护措施
地下管线、地上设施、周围建筑物保护措施第一节主要保护对象地下管线：施工现场区域存在的各种地下电缆、光缆、水管、暖气，煤气，电力和城市其它综合管网等。
地上设施：公路及布置在公路两侧的电线杆、路灯、标示牌、树木、花草等周围建筑物：在施工过程中所做的围护、支护措施和基坑边的土体以及附近的其他建筑物。
第二节地上设施、周围建筑物保护措施考虑到降水施工的影响，施工时对影响区域内建筑物设置观测点，加强对其的监控量测，及时反馈数据，根据数据及时调整施工工艺，确保周围建筑物的安全，将对周围环境的影响减小到最小。
进场前，做好施工用地范围及场区范围内必须保存的树木、地上管线、建筑物的移交工作，采用量、测、拍照等手段做好原始记录。
对树木、路牌、广告牌、电线杆等设立钢围档并挂牌，安设夜间亮光标志，确保其不被碰撞等。
对树木、花草等按期浇水，广告牌、指路牌、电线杆等及时做好清洁工作。
保持人行道的平整，对施工损坏的地板砖等及时更换。
对振动较大的机械设备要做好防振措施，避免振动噪声污染以及振动破坏。
地下管线保护措施熟悉掌握业主、设计单位提供的有关地下管线资料，在开工实施前召开各管线单位施工协调会，进一步核实、收集地下管线资料。
工程实施前，向有关管线单位提出监护的书面申请，办妥各种交底手续。
同时把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术员、责任师、班组长直至每一位操作工人做好层层安全交底。
工程实施前，落实保护本工程地下管线的组织措施，指定管线保护专职人员，严格按照经审定批准的施组和经管线单位认定的保护地下管线技术措施落实到现场，并设置必要的管线安全标志。
对位于本工程场区的管线以保护为主，伸入结构内或对施工安全有影响部分管线进行改移，杜绝大面积塌方事故。
施工时对地下管线进行复核，对距离结构近或对地层变形敏感的管线制定切实可行的施工方案，同时加强监控量测，及时反馈数据和施工参数的调整，确保管线安全。
工程实施前，对受施工影响的地下管线设置若干数量的沉降观测点，定期观测管线沉降量，及时向业主及有关管线管理单位提供观测点布置与沉降观测资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第26章地下管线和地上设施、周围建筑物保护措施26.1 地下管线的调查与保护措施26.1.1 地下管线的调查核实在前期准备工作中，业主已经对影响地铁施工的地下管线进行了改移工作。
施工准备期间，应会同业主、监理工程师和相关单位一起对施工影响范围内的各种管线调查复核，核实地下管线的平面位置、类型、规格、埋深，并经有关部门或单位确认。
当发现与业主提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核，地下管线核查的主要内容包括：1、制定详尽细致的核查计划和核查方案。
2、对相关单位及业主提供的管线资料进行认真整理和确认。
3、走访施工辖区影响范围内所有管线的业主及产权或主管单位，搜集相关的管线资料，对地下所有管线进行探查和确认。
4、准确探查和测定出施工区域内所有管线的种类位置埋深形状尺寸等，并将核查结果报相应部门确认。
5、向有关部门确认各类管线的容许变形量。
6、将经过确认的所有地下管线资料标注到车站平面及剖面上。
26.1.2 地下管线的保护1、地下管线的保护原则（1）施工前调查所有与施工有关及基坑开挖影响范围内的各种管线，查明管线的类型规格材质位置及走向等基础资料。
（2）根据查明的管线资料，针对各种管线的不同控制要求，对基坑开挖中不需拆迁和改移的管线，作出具体的设计方案和保护措施。
（3）管线保护的设计方案及其技术措施在得到业主和监理的认可，使用时要和管线主管部门共同商讨，并达成一致意见，如设计图纸有详细保护措施，则严格按图纸执行。
（4）支吊结构必须坐落在坚实稳定可靠的支墩上。
在施工期间保证支撑、悬吊的材料具有足够的刚度和强度，结构设计合理，确保管线在悬吊期间的变形与位移值控制在允许范围内。
在主体工程完工后管线下方回填密实，并有密实检测记录。
（5）管线应在其下的原状土开挖前支吊牢固，并经检查合格后再采用人工方法开挖下部土方。
（6）管线漏水（气）时，必须修理好后方可进行支吊，对跨越基坑较长或接口有断裂危险的管线，应先采取加固措施在进行悬吊。
在施工过程中，必须对支吊的刚性管线进行监测。
（7）工程施工中，不得碰撞支吊系统或利用其作起重架脚手架或模板支撑。
（8）对支吊的管线应根据管线类型分别设立一定的安全保护区，严禁施工机械靠近。
（9）基坑土方回填时，在悬吊的刚性管线下应砌筑支墩加固，防止管线下沉，然后再拆除支架，并按设计要求恢复管线和回填土。
2、地下管线的保护（1）开挖土方时人工沿管道纵向开挖管线上覆土方，管线暴露后，立即对管线进行支托和吊挂牢固。
在管线保护并按要求处理妥当后，才进行管线下部的土方开挖。
管线下部的土方开挖仍采用人工开挖。
开挖的高度和宽度控制在机械施工时不会碰到地下管线为准。
对断裂或破损的管道，首先通知有关产权单位，然后按规范和有关部门的要求进行修理。
修理完并经检查合格后再进行下道工序作业。
（2）设置支墩，架立桁架并与两端的连接件焊接。
为确保给水管道和六孔通信管道的变形不超过要求，上部的桁架梁、两端钢柱都采用角钢制作的桁架，施工前作为专项方案设计确定。
当土方开挖到地下管道上部时，先将支墩和吊点位置的土方挖至管底下，然后浇筑支墩砼结构和安装钢桁架梁和吊杆。
支墩的大小根据计算确定。
当支墩强度达到70％以上及调整好吊杆后才能开挖管线下的土方。
砼支墩设在新建砼构筑物外或围护桩帽梁顶上。
（3）跳槽开挖管线下部土方，安装吊杆和其与支托的连接件。
（4）加固调整吊杆，使管线平直悬吊于桁架下方。
3、管道悬吊保护技术要点（1）管线露出后，检查管线，处理接头，再进行悬吊，对电信的铜管线在接头两边加钢箍，使外侧用钢套管加固接头时接触在同一圆周上；对铸铁给水管道，吊杆的吊点尽量设置在管道承插口（接头）附近。
（2）管线悬吊结构经管线主管部门检验合格后，方可进行下部土方开挖。
（3）土方开挖，严禁破坏管道。
（4）对漏水或破坏的地下管线，按管线主管部门要求进行修复更换后，方可悬吊。
（5）由于铸铁给水管道和通信六孔砖管道属于刚性管道，施工时还要设置变形监控点。
26.2建筑物、构造物调查26.2.1调查方式应和监理、业主共同进行目检并记录工程影响范围内所有建筑物在施工前的状况，确定既有建筑物的已有破损及其状况（如有的话），以作为可能由地铁工程施工所引起的既有建筑物损坏（如有的话）而进行讨论和赔偿的基础。
必要时，建筑物调查应运用各种手段进行，包括直接调查和物理调查。
26.2.2 调查内容与方法主要调查建筑物的名称、位置、所属业主、建筑物的用途、建筑物的层数（高度）、有无地下室、建造时间、结构类型、内外构件有无损伤及裂缝、建筑物的基础类型、基础深度、基础穿越地质情况、尺寸及其与隧道的相对位置关系，并出具调查报告。
调查时要特别注意以下几点：1、制订并填写每栋建筑物的调查表。
每栋建筑物应给一记录号以便鉴别，列出一般情况以及有关材料、状况和已有损坏或在目检中发现的损伤等特殊情况。
2、对建筑物的内外构件（包括表面修整和维修保养）情况进行目检。
摄影资料应包括各种缺陷如裂缝、抹面脱落和其他损坏。
已有裂缝应用光学裂缝仪量测并予以记录。
3、记录并拍摄主要结构裂缝、开裂和磨损的混凝土、外露或锈蚀的钢筋。
给重要照片加示意草图或说明，以显示相应拍摄物的位置。
4、调查四层或更高层建筑物垂直度。
5、如建筑物的一部分位于工程影响范围内，则应对整栋建筑物进行调查。
6、承包人应负责安排进入调查涉及的所有地产。
发包人对此将作出必要协调和帮助。
7、工程师可以在施工中甚至完工后有选择地要求承包人对地铁施工影响范围内的建筑物进行进一步的调查，并予以记录。
8、建筑物调查表应有承包人、建筑物拥有者签名。
26.2.3调查范围与重点根据车站结构及区间施工影响范围（根据地质情况、隧道埋深确定的沉降槽宽度及前后影响范围），对此范围内的所有地面建筑物进一步进行调查，调查的重点是四层（含四层）以上的建筑物，年久失修的房屋,以及基础调查。
对于业主未提供详细资料的建筑物要调查清楚，对已有资料的要进一步核实。
在施工开始前提出调查表和调查报告，并在施工过程中不断地完善。
26.2.4提交资料1、在可能引起建筑物损坏的主要工程开工前进行调查，调查开始前应就可能引起地层位移或振动的设备的使用获取工程师的批准。
2、按工程师的指示提交调查成果，包括图上标示的（拟拆迁建筑物除外）在工程影响范围以内建筑物的调查表、照片、示意图和底片。
3、工程师可以要求在施工中或施工完成之后对建筑物进行补充调查。
26.3 建筑物、构筑物发生变形时的应急预案针对车站与区间线路上建筑物密集这一情况，在施工过程中，将加强对周边建筑物的监测，必要时采取顶撑的措施临时加固建筑物和跟踪注浆等措施来控制建筑物的沉降变形，并制定以下预案，确保万无一失。
在监测中发现周围建筑物有明显沉降时，采取：1、提前准备一定数量的钢支撑，及时架设临时支撑。
2、提前准备双液注浆、旋喷注浆机械各一套，编织袋、短木桩等相关应急物资若干。
根据预案，进行地基加固处理。
3、加大对地面沉降监测的频率，随时观察变形动态，发现异常，立即增设或加密支撑，并以监测信息指导开挖。
监测方案详见第7章施工测量与监控量测。
建筑物沉降主要控制标准及保护措施见表26.2-1。
表26.2-1 建筑物沉降主要控制标准及保护措施表26.3.1 注浆加固1、注浆孔布置：注浆孔布置于建筑物周边桩与地梁周边，主要在桩周布置，间距1.5m，孔深根据建筑物桩基深度确定。
2、注浆浆液：采用水泥浆—水玻璃双液浆，浆液配合比初步确定：注浆浆液浓度由稀到浓逐级变换，水灰比控制在0.8：1～1：1；水玻璃浓度35～40’；水泥浆与水玻璃的体积比为1：0.6。
具体的浆液配合比通过在注浆前及开始几个孔注浆时的现场试验确定。
3、注浆量及压力：注浆以加固土体，提高建筑物基础承载力为目的，同时也考虑到建筑物的安全，施工过程中通过加强监测，缓慢加大注浆压力，注浆压力一般控制在1～2；注浆量根据地层加固区需充填的地层孔隙数量及现场试验来确定；同时也应加强各方面的监测，以便指导注浆。
4、注浆步骤：（1）注浆孔采用钻机钻孔后插入小导管（或用冲击钻破除硬化地面后打入小导管），用双液注浆泵注浆，浆液在进入小导管前混合。
（2）加工注浆管：在φ50钢管前端2m范围内梅花型布设直径8mm左右的注浆眼，间距20cm左右。
把加工好的注浆管与注浆塞一起下入注浆孔内。
（3）注浆前先注水试压，注水压力1，持续20左右。
（4）根据选定的参数配制注浆浆液，水泥浆液配好后用筛过滤一遍。
按设计连接注浆管路并做好注浆系统的检查。
浆液采用集中制浆，集中制浆站设立灰浆搅拌机、3台送浆泵，并铺设三条管路，一条送浆管、一条回浆管，另一条为送水管，采取措施使浆液温度保持在5～40℃之间。
对水泥浆水泥采用合格新鲜水泥，所用水泥细度要求满足通过80μm方孔筛的筛余量<5%。
（5）压稀浆试验，压稀浆压力由低到高，终压达设计终压的1.2倍，试验时间15～30。
（6）压稀浆结束后，立即按设计压力、注浆量及时注浆。
注浆时，压力逐渐由低到高，排量逐渐减少，并逐渐趋于平衡，可视为正常。
时刻注意泵口及孔内压力、流量变化。
若压力不升，流量不减，或注入30后压力上升过快，流量减少亦快，调换浆液配比或调整浆液凝胶时间，并防止堵管事故的发生。
（7）当每个孔段达到终压之后，且注浆量单液浆小于20～30升/分，稳定20-30分钟后，即可结束注浆。
双液浆泵量小于30～40升/分，持续20分钟后可结束注浆。
5、注浆应急材料及设备（详见表26.2-2）：表26.2-2 注浆应急材料及设备表要求：小导管每个3～5m（中间丝扣连接），其中20个带花眼并前端做成锥形。
电源、电线、开关、插座、水源、起吊设备、运输设备等相应配齐备。
其它配置按常规及设备自身需要。
材料准备齐备并集中堆放，经常检查，如发现不足，立即补充，确保材料供应及时；设备及相关管路、电路等应定期检查，确保设备运转正常。
26.3.2 顶撑加固对变形超过警戒值的建筑物加密监测频率，根据监测结果和建筑物变形情况决定是否进行顶撑加固。
如果变形过大首先疏散楼房内的住户，确保人身安全。
1、顶撑加固根据现场条件和建筑物变形的情况，在一楼地面上铺设钢板，选择用门型支架或钢（木）支撑在选定的柱子周边对梁进行顶撑加固，分散地基承载，减轻不均匀沉降，控制建筑物变形。
2、施工时，先对沉降过大的柱子周边进行顶撑，在竖向支撑底部设千斤顶加力或用木楔楔紧，具体根据现场实际确定。
3、应急物资和设备详见表26.2-3所示：表26.2-3 顶撑应急材料及设备表要求：电源、电线、开关、插座、水源、运输设备等相应配齐，其它配置按常规及设备自身需要。
材料准备齐备并集中堆放，经常检查，如发现不足，立即补充，确保材料供应及时；设备及相关管路、电路等应定期检查，确保设备运转正常。
