第二章 简单直流电路 练习题答案
教科版小学科学四年级下册第二章电路练习题(附答案) (2)
教科版小学科学四年级下册第二章电路练习题(附答案)一、教科版小学科学下册第二章电路选择题1．我们家里的电视机使用的是( )电。
A. 直流B. 交流C. 都不是【答案】 B【解析】【解答】根据所学知识，我们知道家庭使用的电视机是交流电。
所以答案是B。
【分析】电视机使用的电是交流电。
2．要构成一个完整的电路，除了开关、导线、灯泡，还需要( )。
A. 电池B. 电表C. 电笔D. 电路检测器【答案】 A【解析】【解答】在一个完整的电路中，除了开关、导线、灯泡，还需要的是电池。
A选项符合题意。
故答案为：A。
【分析】本题考查的是完整电路所需要的电路元件。
3．在用电路检测器检测故障电路时，下列做法不妥当的是( )。
A. 先检查电池、导线、灯泡等元件是否连接上，再使用电路检测器检测B. 检测前，先把故障电路中的干电池从电池盒中取出C. 将电路中的灯泡、干电池、导线等元件逐个拆除检测【答案】 B【解析】【解答】在使用电路检测器时，不能将故障电路中的干电池从电池盒中取出。
B 选项符合题意。
故答案为：B。
【分析】本题考查的是电路检测器的使用方法。
4．一节干电池上标有“1.5 V”字样，它表示( )。
A. 电池的重量B. 电池的长度C. 电池的电压D. 电池工作的时间【答案】 C【解析】【解答】电池上“1.5V"的字样代表的是电池的电压。
C选项符合题意。
故答案为：C。
【分析】电压也称作电势差或电位差，是衡量单位电荷在静电场中由于电势不同所产生的能量差的物理量。
其大小等于单位正电荷因受电场力作用从A点移动到B点所做的功，电压的方向规定为从高电位指向低电位的方向。
电压的国际单位制为伏特（V，简称伏），常用的单位还有毫伏（mV）、微伏（μV）、千伏（kV）等。
5．将两个带电气球靠近时，下图中错误的是（）。
A. B. C. D.【答案】 B【解析】【解答】电荷具有同性电荷相斥、异性相吸的特点。
B选项符合题意。
故答案为：B。
直流电路复习试题练习试题及答案解析
第1、2章复习题一、填空题：1、电路的基本组成有电源、负载、中间环节三个部分。
2、20Ω的电阻与80Ω电阻相串联时的等效电阻为 100 Ω，相并联时的等效电阻为 16 Ω。
3、戴维南定理指出：任何一个有源二端线性网络都可以用一个等效的电压源来表示。
4．一个实际的电源可以用电压源来表示，也可用电流源来表示。
5．电感元件不消耗能量，它是储存磁场能量的元件。
6．电容元件不消耗能量，它是储存电场能量的元件。
7．通常所说负载的增加是指负载的功率增加。
8．电源就是将其它形式的能量转换成电能的装置。
9．如果电流的大小和方向均不随时间变化，就称为直流。
10．负载就是所有用电设备，即是把电能转换成其它形式能量的设备。
11．电路就是电流流过的闭全路径。
12．把单位时间内通过某一导体横截面的电荷量定义为电流强度．．．．（简称电流），用I来表示。
13.戴维南定理可以把任一有源二端网络等效为一个电压源。
14．叠加原理只适用于线性电路，而不适用于非线性电路。
15．某点的电位就是该点到参考点的电压。
16．任意意两点间的电压就是这两点的电位差。
17．电气设备工作时高于额定电压称为过载。
18．电气设备工作时低于额定电压称为欠载。
19．电气设备工作时等于额定电压称为满载。
20．为防止电源出现短路故障，通常在电路中安装熔断器。
21．电源开路时，电源两端的电压就等于电源的电动势。
二、选择题1. 在如图所示的电路中，当电阻Ｒ2增加时，电流Ｉ将______。
A. 增加B. 减小C. 不变2. 二只白炽灯的额定电压为220V,额定功率分别为100W和25W，下面结论正确的是__________。
A. 25Ｗ白炽灯的灯丝电阻较大B. 100Ｗ白炽灯的灯丝电阻较大C. 25Ｗ白炽灯的灯丝电阻较小3.常用电容器的两项主要数据是电容量和耐压值。
电容器的这个耐压值是根据加在它上面的电压_________来规定的？A. 最大值；B.平均值；C. 有效值；D.瞬时值。
2021-2022年高中物理第2章直流电路习题课练习教科版
2021-2022年高中物理第2章直流电路习题课练习教科版【基础练】1．关于电源的电动势，下面正确叙述的是( )A．电源的电动势就是接在电源两极间的电压表测得的电压B．同一电源接入不同的电路，电动势就会发生变化C．电源的电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D．在闭合电路中，当外电阻变大时，路端电压增大，电源的电动势也增大2.如图1所示，已知R1＝R2＝R3＝1 Ω.当开关S闭合后，电压表的读数为1 V；当开关S断开后，电压表的读数为0.8 V，则电池的电动势等于( )图1A．1 V B．1.2 VC．2 V D．4 V3．在如图2所示电路中E为电源，其电动势E＝9.0 V，内阻可忽略不计；AB为滑动变阻器，其电阻R＝30 Ω；L为一小灯泡，其额定电压U＝6.0 V，额定功率P＝1.8 W；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S，然后将触头缓慢地向A端滑动，当到达某一位置C处时，小灯泡刚好正常发光．则CB之间的电阻应为( )图2A．10 Ω B．20 Ω C．15 Ω D．5 Ω4．如图3所示的电路，闭合开关S，滑动变阻器滑片P向左移动，下列结论正确的是( )图3A．电流表读数变小，电压表读数变大B．小灯泡L变亮C．电容器C上电荷量减小D．以上说法都不对5．在如图4所示电路中，开关S1、S2、S3、S4均闭合，C是水平放置的平行板电容器，板间悬浮着一油滴P，断开哪个开关后P会向下运动？( )图4A．S1B．S2C．S3D．S4【提升练】6.在图5所示的电路中，电源内阻忽略不计，电动势为E，电阻R1、R2阻值相等，保持R1的阻值不变，改变R2的阻值，则关于R2消耗的功率P的说法正确的是( )图5A．R2增大，P增大；R2减小，P减小B．R2增大，P减小；R2减小，P增大C．无论R2是增大还是减小，P均减小D．无论R2是增大还是减小，P均增大7．某同学设计了一个转向灯电路(如图6所示)，其中L为指示灯，L1、L2分别为左、右转向灯，S为单刀双掷开关，E为电源，当S置于位置1时，以下判断正确的是( )图6A．L的功率小于额定功率B．L1亮，其功率等于额定功率C．L2亮，其功率等于额定功率D．含L支路的总功率较另一支路的大8．如图7所示的电路中，闭合开关S后，灯泡L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这个故障可能是( )图7A．电阻R1断路 B．电阻R2短路C．灯L1两接线柱间短路D．电阻R2断路9．如图8所示电路中，定值电阻R2＝r(r为电源内阻)，滑动变阻器的最大阻值为R1且R1≫R2＋r，在滑动变阻器的滑片P由左端a向右滑动的过程中，以下说法正确的是( )图8A．电源的输出功率变小B．R2消耗的功率先变大后变小C．滑动变阻器消耗的功率先变大后变小D．以上说法都不对10.汽车电动机启动时车灯会瞬时变暗．如图9所示，在打开车灯的情况下，电动机未启动时电流表读数为10 A，电动机启动时电流表读数为58 A．若电源电动势为12.5 V，内阻为0.05 Ω，电流表内阻不计，则因电动机启动，车灯的电功率降低了( )图9题号 1 2 3 4 5 6 7 8 9 10 答案12源内阻r为0.6 Ω，电源的效率为94%，求：图10(1)a、b两点间的电压；(2)电源的电动势．12．如图11所示的电路中，电源的电动势为E，内阻忽略不计．R1、R2、R3、R4均为定值电阻，C是电容器，开关S是断开的．现将开关S闭合，则在闭合S后的较长时间内，通过R4的电荷量是多少？图1113．如图12所示的电路中，电源电动势E＝10 V，内阻r＝0.5 Ω，电动机的电阻R0＝1.0 Ω，电阻R1＝1.5 Ω.电动机正常工作时，电压表的示数U1＝3.0 V，求：图12(1)电源释放的电功率；(2)电动机消耗的电功率．将电能转化为机械能的功率；(3)电源的输出功率．第二章习题课答案1．C [接在电源两极间的电压表测得的电压为路端电压而不是电源电动势．同一电源接入不同的电路中电动势不会发生变化，所以A、B均错误．在闭合电路中，当外电阻增大时I总减小，据U＝E－Ir有路端电压变大，但电动势不变，故D错误．]2．C [当S闭合时，I＝UR1＝11A＝1A，故有E＝I(1.5＋r)；当S断开时，I′＝U′R1＝0.8A，故有E＝I′(2＋r)，解之，得E＝2.0V，C正确．]3．B [本题中小灯泡刚好正常发光，说明此时小灯泡达到额定电流I额＝P/U＝1.8/6.0 A＝0.3 A，两端电压达到额定电压U额＝6.0 V，而小灯泡和电源、滑动电阻AC串联，则电阻AC的电流与小灯泡的电流相等．]4．A [当滑片向左滑动时，电路中的总电阻变大，总电流减小，路端电压变大，所以电流表的示数减小，电压表的示数增大．小灯泡的电流是干路电流，灯泡变暗．电容器上的电压是滑动变阻器两端的电压，因为路端电压增大，小灯泡两端电压减小，所以滑动变阻器两端的电压增大，电容器上所带的电荷量增加．]5．C [油滴悬浮在极板之间，说明油滴受到的电场力与重力平衡. 若要油滴P向下运动，则需要使平行板间的电场减小，也就是降低平行板间的电压．而平行板两板间电压就是R3两端的电压，故只有断开S3，使电容器与电源脱离，同时使极板的电荷通过R1、R2与R3放电，这样就达到了降低电压的要求．因此应选C.]6．C [可把R1和电源看成一体，即认为R1是电源的内阻，则根据以上推论可知，当外电阻等于电源内阻时，电源的输出功率(外电路消耗功率)最大，即R1＝R2时，R2消耗的功率最大，所以当改变R2阻值时，无论是增大还是减小，P均减小．故正确答案为C.] 7．A [考查直流电路的分析．当单刀双掷开关S置于位置1时，指示灯L与转向灯L2串联后接到电源E上，指示灯L两端电压低于额定电压6 V，所以指示灯L的功率小于额定功率，选项A正确．由于电源E有内阻，转向灯L1接到电源E上，转向灯L1虽然比转向灯L2亮，但功率仍然小于额定功率，选项B错．同理，选项C错．含L支路两个灯泡串联，总电阻大于另一支路，通过的电流小于另一支路，所以含L支路的总功率一定小于另一支路，选项D错．]8．D [根据题设条件，电路中的某种故障产生两个后果：一是灯L2突然变亮；二是电压表的读数增大．只有符合这两个条件的故障才是可能的故障．因为电压表的读数增大，所以路端电压增大，电源内阻消耗的电压减小，说明电路总电阻增大.若电阻R1断路，会导致总电阻增大，总电流减小，而此时灯L2两端电压会减小，致使灯L2变暗，故选项A错．若电阻R2短路，灯L2将不亮，选项B错．若灯L1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，不符合题意，选项C也错．若电阻R2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意．而总电流减小，导致内电压和灯L1、R1并联部分电压减小，灯L2两端电压增大，灯L2变亮，故选项D正确．]9．C [滑片向右移动，滑动变阻器接入电路部分电阻变小，电路中的电流变大．R2是定值电阻，由P2＝I2R2可判断P2增大，B项错误；由于R1减小，R外＝R1＋R2减小，故不能根据P＝I2R来判断其功率的变化．利用电源的输出功率随外电阻变化的关系曲线，如图所示，因为外电阻始终不小于内阻，故可判断电源输出功率增大，A项错；考虑滑动变阻器上的功率消耗时可以把R2看成电源的一部分．当滑动变阻器的阻值等于2r时，消耗的功率最大．] 10．B [未启动时，U L1＝E－I1r＝(12.5－10×0.05) V＝12V，P1＝U L1·I1＝12×10W＝120W ，R L ＝U L1I 1＝1.2Ω 启动时，U L2＝E －I 2r ＝12.5V －58×0.05V＝9.6VP 2＝U 2L2R L＝76.8W ，ΔP ＝P 1－P 2＝43.2W ，故B 正确．] 11．4.8V 20V解析 电源内部的热功率P 内＝I 2r又P 内＝P 总(1－η)所以I ＝P 总(1－η)r＝2A 由于R 1、R 2并联，所以U ab ＝I R 1R 2R 1＋R 2＝4.8V 由P 总＝IE ，可得E ＝P 总I＝20V. 12．CE [S 断开时，电源与R 1、R 2串联，R 3、R 4和电容器串联后与R 2并联，由于电容器可看做断路，故R 3、R 4上电压为零，电容器上电压等于R 2的电压，且上极板电势高，带正电．Q 1＝CR 2E R 1＋R 2S 闭合时，R 1、R 2串联后与R 3并联，R 4和电容器串联后并联在R 1两端，电容器上的电压等于R 1两端的电压，且上极板电势低，带负电．Q 2＝CR 1E R 1＋R 2闭合S 后的较长时间内，通过R 4的电荷量为ΔQ ＝Q 1＋Q 2＝CR 1E R 1＋R 2＋CR 2E R 1＋R 2＝CE .] 13．(1)20W (2)12W 8W (3)18W 解析 (1)电动机正常工作时，总电流为：I ＝U 1R ＝3.01.5A ＝2A ，电源释放的电功率为 P ＝EI ＝10×2W＝20W.(2)电动机两端的电压为：U ＝E －Ir －U 1＝(10－2×0.5－3.0) V ＝6V.电动机消耗的电功率为：P 电＝UI ＝6×2W＝12W.电动机消耗的热功率为：P 热＝I 2R 0＝22×1.0W＝4W.电动机将电能转化为机械能的功率，据能量守恒为：P 机＝P 电－P 热＝(12－4) W ＝8W.(3)电源的输出功率为：P 出＝P －P 内＝P －I 2r ＝(20－22×0.5) W＝18W.36889 9019 這37166 912E 鄮< 34041 84F9 蓹G8I a38144 9500 销mx。

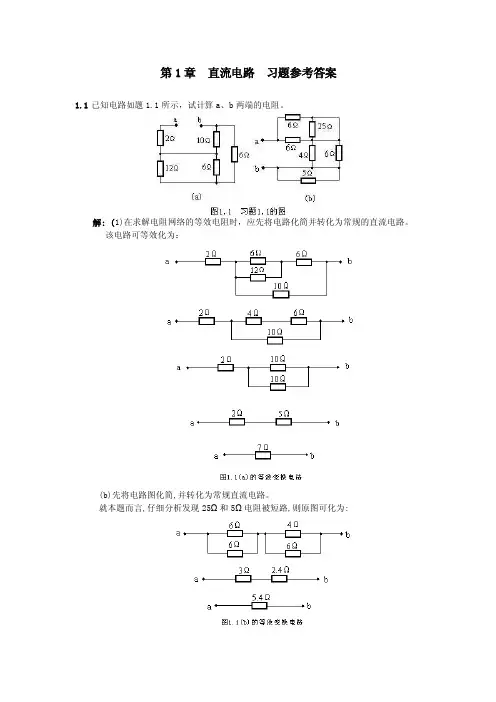

直流电路习题参考答案1已知电路如...
第1章直流电路习题参考答案1.1已知电路如题1.1所示，试计算a、b两端的电阻。
解: (1)在求解电阻网络的等效电阻时，应先将电路化简并转化为常规的直流电路。
该电路可等效化为：(b)先将电路图化简,并转化为常规直流电路。
就本题而言,仔细分析发现25Ω和5Ω电阻被短路,则原图可化为:1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；解：本题所涉及的基本定律就是基尔霍夫电流定律。
基尔霍夫电流定律对电路中的任意结点适用，对电路中的任何封闭面也适用。
本题就是KCL对封闭面的应用。
对于节点a有:I1+2-7=0对封闭面有:I1+I2+2=0解得: I1=7-2=5(A) , I2=-5-2=-7(A)1.3 有一盏“220V 60W”的电灯接到。
（1）试求电灯的电阻；（2）当接到220V电压下工作时的电流；（3）如果每晚用三小时，问一个月（按30天计算）用多少电？解: 由题意:①根据R=U2/R得：电灯电阻R=U2/P=2202/60=807(Ω)②根据I=U/R或P=UI得:I=P/U=60/220=0.273(A)③由W=PT得W=60×60×60×3×30=1.944×102 (J)在实际生活中，电量常以“度”为单位，即“千瓦时”。
对60W的电灯，每天使用3小时，一个月(30天)的用电量为:W=60/1000×3×30=5.4(KWH)1.4 根据基尔霍夫定律求图1.3图所示电路中的电压U1、U2和U3。
解:根据基尔霍夫电压定律，沿任意回路绕行一周，回路中各元件上电压的代数和等于零。
则对abcka回路:2-U2-2=0U2=0对cdpkc回路：-4-U 1+U 2=0U 1=-4(V )对 eghce 回路：-U 3-10+5+U 2=0U 3=-5(V)1.5 已知电路如图1.3.1所示，其中E 1=15V ，E 2=65V ，R 1=5Ω，R 2=R 3=10Ω。
01简单直流电路测试题(含答案)
简单直流电路单元测试卷姓名：得分一、单项选择题（每题只有1个正确答案，请把正确答案填在提前的括号内,每题2分，共50分）（C ）1.一个电源分别接上８Ω和２Ω的电阻时，两个电阻消耗功率相等，则电源的内阻为Ａ. １ΩＢ.２ΩＣ.４ΩＤ. ８Ω（C ）2.已知220V电压，40W灯泡，它的电阻是A. 2300ΩB. 3200ΩC. 1210欧ΩD. 620Ω（A ）3.一条16Ω的导线对折后使用，其阻值为A．4Ω B.8Ω C.16Ω D.32Ω（C ）4.电阻中的电流强度随其两端电压变化的图象如图１所示，其中a为电阻R1的图线，b为电阻R2 的图线，由图可知A． R1> R2B. R1= R2C． R1< R2D. 不能确定（A ）5.电源电动势是2V，内阻是0.1Ω，当外电路断开时，电路中的电流和端电压分别是A.0, 2VB.20A, 2VC.20A, 0D.0, 0（C ）6.有一盏弧光灯，额定值为“40V,200W”,现将它连入220V的照明，电路中应才能使它正常工作。
A.并联一个阻值为8Ω的电阻B. 并联一个阻值为36Ω的电阻C.串联一个阻值为36Ω的电阻D. 串联一个阻值为8Ω的电阻(A )7.如图2所示的等效电阻RAB为A. 2ΩB. 5ΩC. 6Ω图2D. 7Ω（B ）8. A点电位5V，B点电位―3V，那么U AB为A. 2VB. 8VC.―8VD.―2V（C ）9.某导体两端电压为100V,通过的电流为2A,当两端电压变为50V时导体的电阻应为 A.0 B.25Ω C.50Ω D.100Ω（C ）10.一般金属导体具有正的温度系数，当环境温度升高时电阻值将A.减小B.不变C.增大D. 无法确定（B ）11.“220V,100W”和“110V,100W”的两灯泡串接在一电路中，则灯泡两端的电压之比为A.1:1B.4:1C.2:1D.1:4（C ）12.为了使电炉丝消耗的功率减小到原来的一半，则应当Ａ. 使电压加倍Ｂ. 使电压减半Ｃ. 使电阻加倍Ｄ.使电阻减半（A ）13.有两个电容器且C1＞C2，如果它们两端的电压相等，则A. C1所带的电量较多B. C2所带的电量较多C. 两电容器所带的电量相等 D .无法比较(C )14.通过一个电阻的电流是5 A,经过4 min,通过该电阻的一个截面的电荷量是A. 20CB. 50CC. 1200CD. 2000C（B ）15.电路中两点的电压高，则A. 这两点的电位都高B.这两点的电位差大C.这两点的电位一定大于零（C ）16.用电压表测得电路端电压为0，这说明A. 电源内阻为0B. 外电路断路C . 外电路短路 D.外电路上电流很小（ B ）17.如图3，当S闭合后A. UR1增大I增大Iˊ不变B. UR1增大I增大Iˊ减小C. UR1不变I不变Iˊ减小D. UR1减小I减小Iˊ减小（A ）18.如图4所示电路中A . RX增大时，UR2增大 B. RX增大时，UR2减小C . RX增大时，UR2不变 D. RX减小时，UR2增大（C ）19.有段电阻是16Ω的导线，把它对折起来作为一条导线用，电阻是A. 8ΩB. 16Ω C . 4Ω D. 32Ω（A ）20.电源电动势是2V，内电阻是0.1Ω，当外电路断路时，电路中的电流和端电压分别为A. 0，2VB. 20A，2VC. 20A，0D. 0，0（C ）21.如图８，已知电位器滑片Ｃ在ＡＢ的中点，则电路中电阻Ｒ两端的电压为Ａ. 0.5Uab B. 大于0.5 Uab C. 小于0.5 Uab D. Uab（A ）22.如图９，三只电灯ＡＢＣ完全相同，当开关Ｓ闭合时电灯ＡＢ的亮度变化是Ａ. Ａ变亮，Ｂ变暗Ｂ. Ａ变暗，Ｂ变亮Ｃ. Ａ、Ｂ都变暗Ｄ. Ａ、Ｂ都变亮（C ）23.R1和R2为两个串联电阻，已知R1=４R2，若R1上消耗的功率为１Ｗ，则R2上消耗的功率为Ａ. ５ＷＢ. 20ＷＣ. 0.25ＷＤ. 400Ｗ（D）24.如图10，电源电动势E1=E2=6V，内电阻不计，R1=R2=R3=3Ω，则ab两点间的电压是A. 0B. -3VC. 6VD. 3V（C ）25.如图11，为使输出电压UAB＝0.1V,则输入电压UEF的值是A. 0.1VB. 1VC. 10VD. 100V二、计算作图题（每小题10分，共50分）1、有十个相同的蓄电池，每个蓄电池的电动势为2V，内阻为0.04Ω，把这些蓄电池接成串联电池组，外接电阻为3.6Ω，求电路中的电流和每个蓄电池两端的电压。

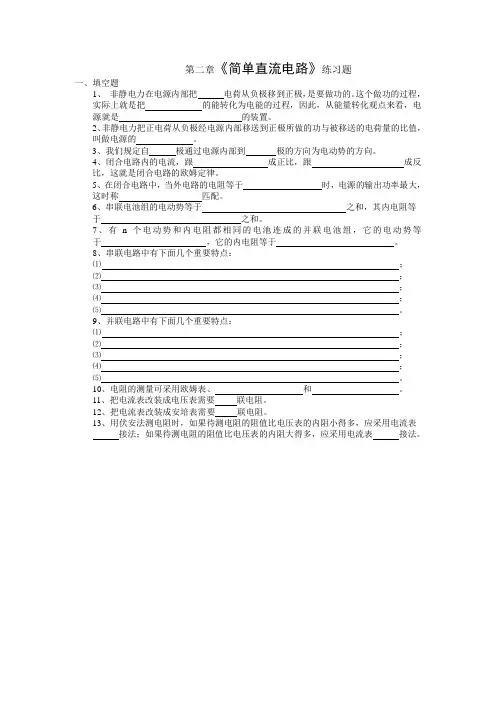

第二章《简单直流电路》练习题
第二章《简单直流电路》练习题
一、填空题
1、非静电力在电源内部把电荷从负极移到正极，是要做功的。
这个做功的过程，
实际上就是把的能转化为电能的过程，因此，从能量转化观点来看，电源就是的装置。
2、非静电力把正电荷从负极经电源内部移送到正极所做的功与被移送的电荷量的比值，
叫做电源的。
3、我们规定自极通过电源内部到极的方向为电动势的方向。
4、闭合电路内的电流，跟成正比，跟成反
比，这就是闭合电路的欧姆定律。
5、在闭合电路中，当外电路的电阻等于时，电源的输出功率最大，
这时称匹配。
6、串联电池组的电动势等于之和，其内电阻等
于之和。
7、有n个电动势和内电阻都相同的电池连成的并联电池组，它的电动势等
于，它的内电阻等于。
8、串联电路中有下面几个重要特点：
⑴；
⑵；
⑶；
⑷；
⑸。
9、并联电路中有下面几个重要特点：
⑴；
⑵；
⑶；
⑷；
⑸。
10、电阻的测量可采用欧姆表、和。
11、把电流表改装成电压表需要联电阻。
12、把电流表改装成安培表需要联电阻。
13、用伏安法测电阻时，如果待测电阻的阻值比电压表的内阻小得多，应采用电流表
接法；如果待测电阻的阻值比电压表的内阻大得多，应采用电流表接法。
高中物理-直流电路 练习(含答案)
高中物理-直流电路练习（含答案）直流电路1、有A、B、C、D四个电阻,它们的I-U图线如图所示,其中电阻最小的是()A．A B．BC．C D．D2、(多选)如图所示,两个横截面积不同、长度相等的均匀铜棒接在电路中,其两端电压为U,则()A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2D．细棒两端电压U1大于粗棒两端电压U23、一个电流表的满偏电流I g＝1 mA,内阻为500 Ω,要把它改装成一个量程为10 V的电压表,则应在电流表上()A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻4、在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V；当开关S1、S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R,电源内阻为r.由以上数据可知Rr为()A．53B．35C．23D．325、如图所示,直线A为某电源的U-I图线,曲线B为某小灯泡的U-I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 WC．2 W,3 W D．4 W,6 W6、如图所示的电路图是一个应用“非”电路的简易火警报警电路,则图中X框、Y框中应是()A．X为热敏电阻,Y为可变电阻B．X为热敏电阻,Y为开关C．X为可变电阻,Y为热敏电阻D．X、Y均为热敏电阻*7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻之比R a∶R b为()A．1∶1 B．1∶2C．2∶1 D．1∶4*8、如图所示的伏安法测电阻的电路中,电压表的内阻为3 kΩ,读数为3 V；电流表内阻为10 Ω,读数为4 mA.待测电阻R的真实值等于()A．750 ΩB．760 ΩC．1 000 ΩD．1 010 Ω*9、如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是12 Ω*10、A、B为“220 V,100 W”的两盏相同的灯泡,C、D为“220 V,40 W”的相同灯泡,现将四盏灯泡接成如图所示电路,并将两端接入电路,各灯实际功率分别为P A、P B、P C、P D,则实际功率的大小顺序正确的是()A．P A＞P B＞P C＞P D B．P D＞P A＞P B＞P CC．P B＞P C＞P A＞P D D．P B＞P D＞P A＞P C*11、(双选)如图所示,为温度报警器的示意图,R0为一热敏电阻,下列对此电路的分析正确的是()A．当R0的温度升高时,R0减小,A端电势降低,P端的电势升高,蜂鸣器就会发出报警声B．当R0的温度升高时,R0减小,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声C．当增大R1时,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声D．当增大R1时,A端的电势降低,P端的电势升高,蜂鸣器就会发出报警声12、A、B两地相距40 km,从A到B两条输电线的总电阻为800 Ω.若A、B之间的某处E两条线路发生短路．为查明短路地点,在A处接上电源,测得电压表示数为10 V,电流表示数为40mA.求短路处距A多远？13、电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加热和保温功能,其工作原理大致相同,如图所示为某种电热式用电器的简化电路图,主要元件有电阻丝R1、R2和自动开关S,问：(1)当开关S闭合和断开时,用电器分别处于什么状态？(2)用电器由照明电路供电,U＝220 V,设加热时用电器的功率为400 W,保温时用电器的功率为40 W,则R1和R2分别为多大？直流电路1、有A、B、C、D四个电阻,它们的I-U图线如图所示,其中电阻最小的是()A．A B．BC．C D．DA[由于在I-U图像中,图线的斜率k＝IU＝1R,故斜率越大,电阻越小,所以A的电阻最小,选项A正确．]2、(多选)如图所示,两个横截面积不同、长度相等的均匀铜棒接在电路中,其两端电压为U,则()A．通过两棒的电流相等B．两棒的自由电子定向移动的平均速率相同C．两棒内的电场强度不同,细棒内场强E1大于粗棒内场强E2D．细棒两端电压U1大于粗棒两端电压U2ACD[设两段铜棒,细棒电阻为R1,粗棒电阻为R2,由电阻定律R＝ρlS知R1>R2,由于两棒串联,故电流相等,即I1＝I2,由欧姆定律I＝UR得U1>U2,故A、D正确；由E＝Ud,知细棒内的场强E1大于粗棒内场强E2,所以C对；又由I＝neS v可知,两段铜棒I、n、e相同,而S1<S2,故自由电子定向移动的平均速率v1>v2,所以B错．故正确答案为A、C、D.]3、一个电流表的满偏电流I g＝1 mA,内阻为500 Ω,要把它改装成一个量程为10 V的电压表,则应在电流表上()A．串联一个10 kΩ的电阻B．并联一个10 kΩ的电阻C．串联一个9.5 kΩ的电阻D．并联一个9.5 kΩ的电阻C[把一个电流表改装成一个电压表,要串联一个电阻,可知B、D错误；通过电流表的电流为I g时,电流表表头两端的电压U g＝I g R g＝1×10－3×500 V＝0.5 V,串联电阻R分担的电压U R＝U－U g＝10 V－0.5 V＝9.5 V,所以串联电阻的阻值R＝U RI g＝9.5 V1×10－3A＝9.5 kΩ.C正确,A错误．]4、在如图所示的电路中,当开关S1断开、开关S2闭合时,电压表的读数为3 V；当开关S1、S2均闭合时,电压表的读数为1.8 V,已知电压表为理想电表,外接电阻为R,电源内阻为r.由以上数据可知Rr为()A．53B．35C．23D．32D[当开关S1断开,S2闭合时,电压表的读数即为电源电动势,所以E＝3 V；当S1、S2都闭合时,U外＝1.8 V,U内＝1.2 V,则Rr＝1.8I1.2I＝32,故D项正确．]5、如图所示,直线A为某电源的U-I图线,曲线B为某小灯泡的U-I图线,用该电源和小灯泡组成闭合电路时,电源的输出功率和电源的总功率分别是()A．4 W,8 W B．2 W,4 WC．2 W,3 W D．4 W,6 WD[用该电源和小灯泡组成闭合电路时,电源的输出功率是UI＝2×2 W＝4 W,电源的总功率是EI＝3×2 W＝6 W．选项D正确．]6、如图所示的电路图是一个应用“非”电路的简易火警报警电路,则图中X框、Y框中应是()A．X为热敏电阻,Y为可变电阻B．X为热敏电阻,Y为开关C．X为可变电阻,Y为热敏电阻D．X、Y均为热敏电阻C[温度升高时,Y处的热敏电阻阻值变小,所分电压变小,则A处变为低电位,由于“非”逻辑电路,输出端为高电位,故报警灯L发光报警,应选C.]*7、现有半球形导体材料,接成如图(a)、(b)所示两种形式,则两种接法的电阻之比R a∶R b为()A．1∶1 B．1∶2C．2∶1 D．1∶4D[将题(a)图半球形导体材料看成是等大的两半部分的并联,则题(b)图中可以看成是两半部分的串联,设每一半部分的电阻为R,则题(a)图中电阻R a＝R2,题(b)图中电阻R b＝2R,故R a∶R b ＝1∶4.]*8、如图所示的伏安法测电阻的电路中,电压表的内阻为3 kΩ,读数为3 V；电流表内阻为10 Ω,读数为4 mA.待测电阻R的真实值等于()A．750 ΩB．760 ΩC．1 000 ΩD．1 010 ΩC[R的真实值R＝UI－UR V,代入数据得R＝1 000 Ω,选项C正确．]*9、如图所示是某电源的路端电压与电流的关系图像,下面结论正确的是()A．电源的电动势为6.0 VB．电源的内阻为12 ΩC．电源的短路电流为0.5 AD．电流为0.3 A时的外电阻是12 ΩA[因电源的U-I图像纵轴坐标并不是从零开始,故纵轴上的截距虽为电源的电动势,即E＝6.0 V,但横轴上的截距0.5 A并不是电源的短路电流,且内阻应按斜率的绝对值计算,即r＝⎪⎪⎪⎪⎪⎪ΔUΔI ＝6.0－5.00.5－0Ω＝2 Ω.由闭合电路欧姆定律可得电流I＝0.3 A时,外电阻R＝EI－r＝18 Ω.]*10、A、B为“220 V,100 W”的两盏相同的灯泡,C、D为“220 V,40 W”的相同灯泡,现将四盏灯泡接成如图所示电路,并将两端接入电路,各灯实际功率分别为P A、P B、P C、P D,则实际功率的大小顺序正确的是()A．P A＞P B＞P C＞P D B．P D＞P A＞P B＞P CC．P B＞P C＞P A＞P D D．P B＞P D＞P A＞P CB[根据R＝U2P得：R A＝R B＝2202100Ω＝484 Ω,R C＝R D＝220240Ω＝1 210 Ω；由电路图可知,B、C并联,所以电压相等,根据P＝U2R可知：P B＞P C,A、D串联,电流相等,根据P＝I2R可知,P D＞P A；A、D的电流大于B、C的电流,根据P＝I2R可知：P A＞P B,P D＞P C；所以P D＞P A＞P B＞P C.故B项正确．]*11、(双选)如图所示,为温度报警器的示意图,R0为一热敏电阻,下列对此电路的分析正确的是()A．当R0的温度升高时,R0减小,A端电势降低,P端的电势升高,蜂鸣器就会发出报警声B．当R0的温度升高时,R0减小,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声C．当增大R1时,A端电势升高,P端的电势降低,蜂鸣器就会发出报警声D．当增大R1时,A端的电势降低,P端的电势升高,蜂鸣器就会发出报警声BC[当R0的温度升高时其电阻会减小,A端电势升高,P端电势降低,蜂鸣器会报警；当R1增大时,R0上消耗的电压减小,A端电势升高,P端电势降低,蜂鸣器报警．]12、A、B两地相距40 km,从A到B两条输电线的总电阻为800 Ω.若A、B之间的某处E两条线路发生短路．为查明短路地点,在A处接上电源,测得电压表示数为10 V,电流表示数为40 mA.求短路处距A多远？解析：根据题意,画出电路如图所示,A 、B 两地相距l 1＝40 km,原输电线总长2l 1＝80 km,电阻R 1＝800 Ω.设短路处E 距A 端长l 2,其间输电线总电阻：R 2＝U I ＝10 V 40×10－3A＝250 Ω, 由R ＝ρl S ,R 1R 2＝2l 12l 2＝l 1l 2, l 2＝R 2R 1l 1＝250800×40 km ＝12.5 km. 即E 处距A 端12.5 km. 答案：12.5 km13、电热毯、电饭锅等是人们常用的电热式家用电器,它们一般具有加热和保温功能,其工作原理大致相同,如图所示为某种电热式用电器的简化电路图,主要元件有电阻丝R 1、R 2和自动开关S,问：(1)当开关S 闭合和断开时,用电器分别处于什么状态？(2)用电器由照明电路供电,U ＝220 V ,设加热时用电器的功率为400 W,保温时用电器的功率为40 W,则R 1和R 2分别为多大？解析：(1)由于是纯电阻电路,当S 闭合时,R 2短路,用电器消耗的电功率P 1＝U 2R 1；当S 断开时,用电器消耗的电功率P 2＝U 2R 1＋R 2,故S 闭合时为加热状态,S 断开时为保温状态． (2)S 闭合时,由P 1＝U 2R 1得R 1＝U 2P 1＝2202400Ω＝121 Ω； S 断开时,由P 2＝U 2R 1＋R 2得R 2＝U 2P 2－R 1＝220240－121Ω＝1 089 Ω. 答案：(1)S 闭合时为加热状态,S 断开时为保温状态 (2)121 Ω 1 089 Ω。
直流电路练习题解析
直流电路练习题解析直流电路练习题1：题目：在一个直流电路中，电池的电动势为12V，电阻R为8Ω，通过电阻R的电流为2A。
求电路中的总电阻、总电流和电路中的功率消耗。
解析：根据欧姆定律，我们可以得到以下关系式：电流 I = 电压 U / 电阻 R根据题目中已知条件，我们可以得到：2A = 12V / R通过计算可以得到电阻 R 的值为6Ω。
接下来，我们可以计算总电阻。
总电阻等于电阻 R 的值，即6Ω。
然后，我们可以计算总电流。
总电流等于电压除以电阻，即12V / 6Ω = 2A。
最后，我们可以计算功率消耗。
功率消耗等于电流乘以电压，即 2A * 12V = 24W。
综上所述，该直流电路中的总电阻为6Ω，总电流为 2A，功率消耗为 24W。
直流电路练习题2：题目：在一个直流电路中，电池的电动势为10V，电阻R1为4Ω，电阻R2为6Ω，两个电阻串联连接。
求电路中的总电阻、总电流和电路中的功率消耗。
解析：对于串联电路，总电阻等于电阻的总和。
总电阻= R1 + R2 = 4Ω + 6Ω = 10Ω。
接下来，我们可以计算总电流。
总电流等于电压除以总电阻，即 10V / 10Ω = 1A。
最后，我们可以计算功率消耗。
功率消耗等于电流乘以电压，即 1A * 10V = 10W。
综上所述，该直流电路中的总电阻为10Ω，总电流为 1A，功率消耗为 10W。
通过以上两个练习题的解析，我们可以看到在直流电路中，根据欧姆定律可以计算出电路中的总电阻、总电流和功率消耗。
这些计算对于分析电路的特性以及设计电路都非常重要。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技术基础与技能
第二章 简单电路 练习题
班别：高二（ ） 姓名： 学号： 成绩： 一、是非题(1.5X20) 1、当外电路开路时，电源端电压等于零。 （ ） 2、短路状态下，电源内阻的压降为零。 （ ） 3、电阻值为R1=20Ω，R2=10Ω的两个电阻串联，因电阻小对电流的阻碍作用小，故R2中通过 的电流比R1中的电流大些。 （ ） 4、一条马路上路灯总是同时亮，同时灭，因此这些灯都是串联接入电网的。 （ ） 5、通常照明电路中灯开得越多，总的负载电阻就越大。 （ ） 6、万用表的电压、电流及电阻档的刻度都是均匀的。 （ ） 7、通常万用表黑表笔所对应的是内电源的正极。 （ ） 8、改变万用表电阻挡倍率后，测量电阻之前必须进行电阻调零。 （ ） 9、电路中某两点的电位都很高，则这两点间的电压也一定很高。 （ ） 10、电路中选择的参考点改变了，各点的电位也将改变。 （ ） 二、选择题（2X20）请将正确的答案填在题后的答题卡中，否则无效。 1、在图2-29所示电路中，E=10V，R0=1Ω，要使Rp获得 最大功率，Rp应为( )Ω。 A.0.5 B.1 C.1.5 D.0 2、在闭合电路中，负载电阻增大，则端电压将( )。 A.减小 B.增大 C.不变 D.不能确定 3、将R1>R2>R3的三只电阻串联，然后接在电压为U的电源 上，获得功率最大的电阻是( )。 A. R1 B. R2 C. R3 D.不能确定 4、若将上题三只电阻并联后接在电压为U的电源上，获得功 率最大的电阻是( )。 A. R1 B. R2 C. R3 D.不能确定 5、一个额定值为220V、40W的白炽灯与一个额定值为220V、60W的白炽灯串联接在220V电源 上，则( )。 A.40W灯较亮 B.60W较亮 C.两灯亮度相同 D.不能确定 6、两个电阻R1、R2并联，等效电阻值为( )。 A.两者的和除以两者的乘积 B. R1-R2 C.两者的乘积除以两者的和 D. 倒数和 7、两个阻值均为555Ω的电阻，作串联时的等效电阻与作 并联时的等效电阻之比为( )。 A.2:1 B.1:2 C.4:1 D.1:4 8、电路如图2-30所示，A点电位为( )V。 A.6 B.8 C.-2 D.10
三、填充题
1、电动势为2V的电源，与9Ω的电阻接成闭合电
路，电源两级间的电压为1.8V，这时电路中
的电流为___0.2___A，电源内阻为___1__Ω。
2、在图2-31所示电路中，当开关S扳向2时，电压
表读数为6.3V；当开关S扳向1时，电流表读数
为3A，R = 2 Ω，则电源电动势为___6.3___V，
电源内阻为___0.1____Ω。
3、有一个电流表，内阻为100Ω，满偏电流为3mA，
要把它改装成量程为6V的电压表，需_1.9K__Ω
的分压电阻；若要把它改装成量程为3A的电流表，则需__0.1__Ω的分流电阻。
4、两个并联电阻，其中R1 = 200Ω，通过R1的电流I1 = 0.2A，通过整个并联电路的电流I = 0.8A，
则R2 =___66.7___Ω，R2中的电流I2 =___0.6___A。
5、用伏安法测电阻，如果待测电阻比电流表内阻__大得多__时，应采用__内接法__。这样测量
出的电阻值要比实际值___大_____。
6、用伏安法测电阻，如果待测电阻比电压表内阻__小得多__时，应采用__外接法__。这样测量
出的电阻值要比实际值___小_____。
7、在图2-32所示电路中，R1=2Ω，R2=3Ω，E=6V，内阻不计，I=0.5A，当电流从D流向A时，
Uac=___5V__、Udc=___1.5V___；当电流从A流向D时,Uac=___7V__、Udc=__-1.5V__。；
8、在图2-33所示电路中，E1=6V，E2=10V，内阻不计，R1=4Ω，R2=2Ω，R3 =10Ω，R4=9Ω，
R5 =1Ω，则VA=___2V__V，VB=___2V__V，VF=___1V___V。
四、计算题（5X6）
1、电源的电动势为1.5V，内电阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和端电
压？
解:由闭合电路欧姆定律有
ArREI112.038.15.1
U端=E-Ir=1.5-1X0.12=1.38V
2、图2-2所示电路中，加接一个电流表，就可以测出电源的电动势和内电阻。当变阻器的滑动
片在某一位置时，电流表和电压表的读数分别是0.2A和1.98V；改变滑动片的位置后两表
的读数分别是0.4A和1.96V，求电源的电动势和内电阻。
解: 由闭合电路欧姆定律E=IR+Ir
的变形式（E=U端+Ir），列方程有
rErE4.096.1
2.098.1
解之得
Ω1.02r
VE
3、图2-34所示电路中，1KΩ电位器两端各串100Ω电阻一只，求当改变电位器滑动触点时，
U2的变化范围。
解:电路中的电流I为
mAI10100100010012
①触点位于最上端时，有最大值，
U2=I(1000+100)=11V
②触点位于最下端时，有最小值，
U2’=IX100=1V
4、有一电流表，内阻为0.03Ω，量程为3A。测量电阻R中的电流时，本应与R串联，如果不
注意，错把电流表与R并联了，如图2-35所示，将会产生什么后果？假设R两端的电压为3V。
解:串联时电流I
ArUI10003.03
∵I=100A>>3A
∴电流表串联时将烧毁
5、在2-36所示电路中，电源的电动势为8V，内电阻为1Ω，外电路有三个电阻，R1 =5.8Ω，
R2 =2Ω，R
3
=3Ω。求①通过各电阻的电流；②外电路中各个电阻上的电压降和电源内部的
电压降；③外电路中各个电阻消耗的功率，电源内部消耗的功率和电源的总功率？
解:①A1//RRRREI32100总
I1=IR0=I总=1A
A6.0X13233232总IRRRI
A4.0X13223223总IRRRI
②
UR0=IR0R0=1X1=1V
UR1=I1R1=1X5.8=5.8V
UR2=I2R2=0.6X2=1.2V
UR3=I3R3=0.4X3=1.2V
③P1=I12R1=12X5.8=5.8W
P2=I22R2=0.62X2=0.72W
P3=I32R3=0.42X3=0.48W
PR0=IR02R0=12X1=1W P总=I总2R总=I总2X（R0+R1+R2//R3）=8W 6、图2-37所示电路中，求出A、B两点间等效电阻。 解：①RAB=10//(10+10+10) =7.5Ω ②RAB=12+12=24Ω ③RAB=10+12//12=16Ω ④RAB=R//R+R//R=R ⑤RAB=4+10//15+5//20=14Ω 7、图2-38所示电路中，有两个量程的电压表，当使用a、b两端点时，量程为10V，当使 用a、c两端点时，量程为100V，已知表的内阻Rg为500Ω，满偏电流Ig为1mA，求分压 电阻R1和R2的值。 解：ΩKRgRgU5.9R11 ΩKRRgRgU90R122 8、在图2-22所示电路中，R为15Ω，电桥平衡时，l1为0.45m，l2为0.55m，求待测电阻Rx。 解：Ω3.181545.055.0Rx12XRll
9、在2-39所示电路中E1=20V，E2=10V，内阻不计，R1=20Ω，R2=40Ω，求①A、B两点的电
位；②在R1不变的条件下，要使Uab=0，R2应多大？
解：①设电流顺时针为正方向，则
ARREEI5.02121
VA=--E1=--20V
VB=IR1=--10V
②在R1不变情况下，要使UAB=0，则
∵122122EEIRVIRIREVBA
VA=VB
∴E2+IR2+IR1=--IR2--E2--E1
R2=10Ω
10、图2-40所示电路中，E1=12V，E2=E3=6V，内阻不计，R1=R2=R3=3Ω，求Uab、Uac、Ubc。
解：设电流顺时针方向为正方向，则
ARREEI1336122121
UAB=--E3+IR2=--6+1X3=--3V
UAC=--E3+IR2--E1+IR1=--12V
UBC=--E1+IR1=--9V
