直流屏PLC监控系统详述
构成及功能
该系统适用于500KV以下的发电厂、变电站、工矿企业、高层建筑、通讯、铁路等系统的直流操作、继电保护、控制信号和事故照明等方面的不间断直流供电控制。
这是一套理想的直流屏智能控制系统，它可按部颁标准实现所有的要求，现已在多家直流屏生产厂家配套使用。
触摸屏+PLC控制直流成套系统由硬、软件两部分构成。
硬件主要由触摸屏、PLC可编程控制器、相应电量传感器、电池巡检功能模块及支路绝缘监察模块等构成。
软件则采用所选用的进口西门子STEP 7-MicroWIN V4.0.6.35开发系统。
该系统可对传统的可控硅以及国内外各种高频开关模块等(隔离的)多种充电器进行控制，控制精度可达十六位。
一、信号采集、处理、控制系统：
我们以西门子可编程控器（PLC）作为中央控制系统的核心部分，由PLC可编程控制器完成各种信号（模拟量、开关量等）的采集、比较、运算和处理。
在正常状态下，由中央控制系统自动执行整个直流屏的监控，当中央控制系统发生故障时，将自动切换到手动状态。
统备有RS-232、RS485，可直接实现“四摇”控制。
1.检测功能（信号采集、处理）
1) 三相交流电压自动检测
2) 控制母线电压自动检测
3) 合闸母线电压自动检测
4) 单体电池电压自动检测
5) 电池组电压自动检测
6) 控制母线电流自动检测
7) 充电电流自动检测
8) 放电电流自动检测
9) 控制母线绝缘电压自动检测
10) 合闸母线绝缘电压自动检测
11) 负母线绝缘电压自动检测
12) 绝缘电阻检测(可选)
13) 电池温度自动检测
2.控制功能
1) 两路交流电自动切换
2) 对控制模块电压进行调节
3) 对充电模块电压、电流进行调节
4) 自动控制电池充电过程
5) 充电电流温度补偿
6) 自动调压
7) 电池活化
8) 充电器故障保护
9) 电池组过放电保护
10) 历史资料储存
二、触摸屏：
作为直流屏的人机界面，所有的系统参数设定，充电模块和整流模块的电压及电流调整与监控、电池巡检、对地电压的测量、电池充放电曲线等均通过触摸屏各画面进行。
系统工作时，在触摸屏上进行操作，通过多幅画面切换，在触摸屏上实时动态显示直流屏中各部分的工况（触点、电流、电压、温度、故障等），并按汉字提示在线设置、修改参数以及查阅储存资料。
在屏幕上可设置三个密码等级，操作人员知道密码时才能对系统进行修改、控制等操作。
1.显示功能
通过画面转换（最大达256幅），在触摸屏上采用按钮、指示灯、文字、数据、仪表、方块图、条状图、状态图、曲线等多种形态显示系统动态过程和静态资料。
1) 动态画面模型显示直流屏以及产品型号、厂铭牌
2) 系统原理图及触点通断时线路动态变化
3) 三相交流电压实时显示
4) 控制母线电压实时显示
5) 合闸母线电压实时显示
6) 单体电池电压实时显示
7) 电池组电压实时显示
8) 控制母线电流实时显示
9) 充电电流实时显示
10) 放电电流实时显示
11) 控制母线绝缘电压实时显示
12) 合闸母线绝缘电压实时显示
13) 负母线绝缘电压实时显示
14) 电池温度实时显示
15) 当前故障及故障处置指导
16) 历史资料查阅
17) 万年历
2.屏幕输入功能
选择屏幕密码等级
1、切换显示画面
2、调整背景光
3、输入触点(ON/OFF)信号
4、设置数据
5、修改参数
3.屏幕报警功能
画面和声音同时报警
1、正母线绝缘不良报警
2、负母线绝缘不良报警
3、单体电池异常报警
4、控制母线电压过高报警
5、控制母线电压过低报警
6、电池组电压过高报警
7、电池组电压过低报警
8、充电电流过高报警
9) U、V、W相电过压报警
10) U、V、W相电欠压报警
11) 交流输入过压报警
12) 交流输入欠压报警
13) 充电模块不正常报警
14) 控母模块不正常报警
三、传感器：
由传感器将各种电流、电压、温度等信号自动转换成标准的模拟信号及频率信号送入
PLC可编程控制器。
四、配件：
包括为触摸屏和传感器提供电源的开关电源、通讯电缆、报警器等辅助元件。
五、系统四遥功能：
通过系统备有的RS-232/485通讯口进行近距离遥信、遥测、遥控、遥调控制，或与调制解调器（MODEM）相连，通过相应后台软件实现远距离（超千公里）“四遥”控制。
六、技术指标：
项目参数指标
系统工作环境温度/环境湿度0～50℃/10～90RH%
系统干扰要求无强电磁场干扰，
模拟量采样速度（比如1S/次）
单体电池电压测量范围0～17V
电池组电压测量范围0～300V
电压测量准确度0.1V
电流测量范围/测量准确度0～30A或0～50A/ 0.2%
温度测量范围/测量准确度0～80℃/0.5℃
模拟量输入路数12路输入（可扩展）
稳压、稳流精度≤0.5%
纹波系数≤0.5%
可控电压范围0～260V
可控电流范围0～300A
电池在线检测18路（可扩展到108路）
绝缘(电阻或电压)在线检测32路（可扩展到128路）
电池室温检测1路
故障记录可保留256项
显示方式画面、汉字、数据
操作方式液晶屏幕上操作
通讯接口RS232、RS485各一
PLC+触摸屏直流电源柜控制系统
支路绝缘监察部分
对于直流系统接地故障的检测，目前普遍采用的方法是向直流系统母线灌入交流小信号，这一技术有两大缺陷，第一，对直流母线供电有污染；第二，受母线对地电容影响特别大，经常导致错判或漏判。
我公司研制的绝缘检测装置，采用非接触式直流微电流传感器，利用正负母线对地的接地电阻产生的漏电流，来测量母线对地的接地电阻大小，从而判别母线的接地故障。
无须在母线上叠加任何信号，对直流母线供电不会有任何不良影响。
一、工作原理：
实际上是监测母线对地的漏电流。
将直流输出的每一回路正负级母线穿过微电流传感器，回路正常时，穿过传感器的正负母线的电流大小相等，方向相反，电流差为零，传感器的信号为零；当某一输出回路的母线对地绝缘下降时，便会产生漏电流，正负母线间便会有一个电流差，此差值即为漏电流，传感器便产生输出，PLC检测到后，判断该回路是否有接地电阻，通过运算算出阻值、哪一回路、接地母线的极性、接地发生时间等显示在触摸屏上，同时可以存储以备查询。
并可通过RS―232或RS―485传到上位机，本地声光报警。
二、功能特点：
1．触摸屏显示，与本公司的整套监控装置一起使用，不须另配显示界面，直观、易操
作。
2．可根据需要增加监测的支路数。
3．不受母线对地电容影响，根除由此影响产生的误判、漏判。
4．准确定位接地回路和接地极性。
5．母线电压的告警限可在线设置。
6．与直流屏的其他信息一样可存储，以供查询。
7．其所有信息也由PLC集中处理，与直流屏所有监控的信息一样可传输到上位机。
8．不灌入交流小信号，不影响直流系统的供电质量。
三、技术参数：
1．供电电压：90V―320VDC（220V或110V系统均可）
2．电压测量精度：≤1%
3．接地电阻测量精度：≤10%。
直流屏使用说明书
液晶面板式PZK系列智能直流屏使用说明书PZK程控直流屏使用说明书1．简介PZK系列程控直流电源屏是采用了当今直流领域最先进的高频开关电源与PLC、液晶显示屏控制相组合的方法，结合本公司多年研制的一套系统软件而构成的新一代无人职守直流电源产品。
它的各部分元件都选用了目前国内外最合适、高可靠的器件。
同传统直流屏相比，它的显示操作单元选用了液晶显示屏，采用人机对话方式直观操作；它的监控单元选用了高速、高性能的PLC，采用对直流屏各组成单元实时扫描实现全面监测和闭环控制；它功率输出单元采用高频开关技术和冗余配置，输出电压电流都具有很高的精度和很低的纹波系数；它的电池选用了高性能免维护系列电池。
PZK程控直流电源屏设计参照了电力部《DL/T 459-2000》及《JB/T 5777.4-2000》技术标准，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低电压开关分合闸的供电需求，并能直接实现“四遥”。
它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。
本产品自动化程度高，作为常规操作它对值班人员的专业知识要求并不高，使用本直流屏时，可详细遵照本使用手册规范操作。
2．使用环境2.1 海拨高度不超过于1000米。
2.2 环境温度-10～＋50℃。
2.3 日平均相对湿度不大于95％，月平均相对湿度不大于90％。
2.4 无强烈振动和冲击，无强烈电磁场干扰。
2.5 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。
2.6 垂直倾斜度不大于5度。
3．技术指标3.1 三相交流输入电压380V（+15%，-10%），频率50 HZ±0.5 。
3.2 控制母线直流输出电压： 220V（可据用户要求进行调整）。
3.3 控制母线直流输出电流额定值：5A（可据用户要求进行调整）。
3.4 免维护全密封铅酸蓄电池的电池容量额定值：65AH。
3.5 直流屏在0.5秒内瞬时输出电流值：50A。
直流屏讲解
概述：直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
蓄电池采用免维护电池。
主要技术参数：1.交流输入电压：三相AC380±15%V、50±1HZ。
2.母线电压：DC 220V/110V。
3.整流器输出额定电流：可选。
4.浮充电压：DC 246V/123V（标准）。
5.额定充电电流：0.1CA。
6.稳压精度：≤±0.2%。
7. 纹波系数：≤0.2%。
8.限流精度：≤±0.2%。
操作顺序：本设备交流进线分两路即Ｉ路电源和II路电源：I、II路交流电源操作，首先合上I路交流输入总电源开关，II路交流输入总电源开关，当I路交流电源正常工作时，I 路交流电源工作指示灯亮，表明系统已接通交流电源，II路电源只作为备用；以第I路为主回路，第II回路为备用辅助回路，当第I路交流失压时，自动切换到交流第II路（前提条件是第II 路交流正常，如果第II路交流电源本身不正常的话，则无法自动进行切换），一旦交流I路电源恢复正常，则自动切换回到交流I路，II 路交流电源工作指示灯亮。
如切断I路和II路交流输入电源，可断开交流输入开关。
故障分析：A、如果I路交流进线电源正常，I 路交流电源工作指示灯不亮，II路交流电源不能自动投入，可能是I 路交流接触器KMA11烧坏，处理方法为更换接触器，或者把I路交流输入总电源开关断开，合上II路交流输入总电源开关。
B、交流输入空气开关故障现象：交流输入不能正常接入系统，充电模块不能工作。
处理：a）暂时切换到另外一路交流输入，待电池充满电后，关断外部交流输入，更换损坏的空气开关。
b）如果两路交流输入空气开关同时损坏，应同时将两路外部交流输入电源断开，更换空气开关；在无相应配件的情况下，可以直接将交流输入接入交流空气开关的输入端子上暂时供电。
2. 启动整流模块：整流模块在交流上电时可自启动，或在触摸显示屏画面上操作起动整流模块；模块工作指示绿灯亮（启动是软启动需3~4秒），启动后模块显示模块输出电压（在模块有A/V选择按钮，可选择显电压、电流），触摸屏上有电压显示，然后相继投入控制系统各回路开关，其对应的指示灯亮，表明系统全部回路接通得电；整流器停止可按整流器停止按钮。
基于PLC的直流电源监控系统设计
四川师范大学成都学院本科毕业设计
图 2.3-2 PLC-5 的面板示意图
2.4 操作员终端 PanalView1400e PanalView 1400e 的高端 CRT 图表终端是 PanalView 1200 系列产品的新型产品，提
供 VGA 彩色点阵图象。另外，有一个单独的接口提供可与 A-B 公司的 PLC 和 SLC 控制器 的 DH+和增强型远程 I/O 通信，也可以利用 ControlNet 进行通信。终端有触摸屏和键盘 两种选择，使操作员在输入是更加简便灵活。其特性如下：
四川师范大学成都学院本科毕业设计
基于 PLC 的直流电源监控系统设计
前言
直流电源监控系统主要用于电力系统中的发电厂、水电站和各类变电站等重要场 合，它的正常与否直接影响电力系统的安全可靠运行。
直流电源监控系统主要包括降压装置、交流配电、整流器、蓄电池组、直流配电、 监控装置等部分。其所要实现功能是：蓄电池电压电流监控、充电机充电方式自动控制、 蓄电池-充电机系统的智能化管理、控制回路和动力回路的状态监控、绝缘监控、三相 交流电源监测等。
使用 FLEX I/O 可以独立的选择 I/O 种类以适应应用的需要。一个 FLEX I/O 适配器 可以接 8 个接线基座。在需要较多的 I/O 或组合使用不同种类的 I/O 时，可以无须购买 附加电源和通讯适配器即可适应系统要求。FLEX I/O 是 I/O 接口与端子排的组合，使用 接线基座上的端子排就可以直接进行现场接线。这样节省了安装和调试的时间和空间以 及扩展端子的费用。采用基座接线端子，可以在底板带电的情况下拔插模块，因而无须 重新接线或断开系统。只要配上合适的适配器 FLEX I/O 系统就可以在远程 I/O， DeviceNet 和 ControlNet 网上进行通讯，可以根据需要增减元件。FLEX I/O 是适用于 分布式应用场合的小型模块式 I/O 系统，系统由以下元件构成：
监控系统是直流屏系统的控制管理核心部件监控系统的主要
监控系统是直流屏系统的控制管理核心部件；监控系统的主要任务是：对直流屏的交流输入、高频整流模块、蓄电池组、馈线状态、绝缘状况等进行检测、控制、并报警，并与综合自动化通讯，实现四遥功能，能够满足电厂自动化和电力系统无人值守变电站的要求。
1．PSM-E02监控单元功能●采用128×64点阵LCD液晶显示，轻触按键操作，友好人机界面，工作参数、故障状态一目了然；●测量功能：电池电压、控母电压、充电电流、放电电流、控母电流、单体电池电压；●控制功能：均浮充自动或手动控制、充电模块开关机控制；均充电压、浮充电压、电池充电限流连续可调；●报警功能：合母电压越限、控母电压越限、开关跳闸、母线接地、馈出支路接地、单体电池电压越限。
●自动管理功能：电池自动管理，如均浮充自动转换、定期均充、均充限时、温度补偿等；●支持一组电池巡检。
●支持母线绝缘故障报警，30支路接地巡检。
●带内部RS485通信接口，可与其它厂家智能化仪器通讯。
●接口功能：通过RS232接口实现与自动化连接(CDT和MODBUS通讯)。
2．监控单元基本组成监控系统基本配置由主监控组成。
选配单元有电池巡检单元、绝缘支路检测单元、开关量单元。
系统原理框图如下：主监控防类雷单元绝缘检测整流模块01整流模块08 •••供电(220VDC/110VDC)RS485ARS485B可选件电池巡检1合母电压： 243V 控母电压： 220V 电池浮冲： 0.2A 控母电流： 0.1A 3．监控单元基本原理以微处理器为核心，采集各路模拟信号、数字信号进行数据处理，并做出告警信息，远传到后台，同时自动对电池进行均浮充电管理。
监控单元原理框图4． 显示及操作说明4.1 显示及按键说明● 面板有两个指示灯，绿色指示灯表示CPU 是否正常工作，当该指示灯按照一定频率闪烁时，那么CPU 工作正常。
红色指示灯表示系统是否异常，当系统出现故障时，该指示灯亮。
● 面板的正下方有五个按钮，分别为增加键、减少键、向上键，向下键和设置键。

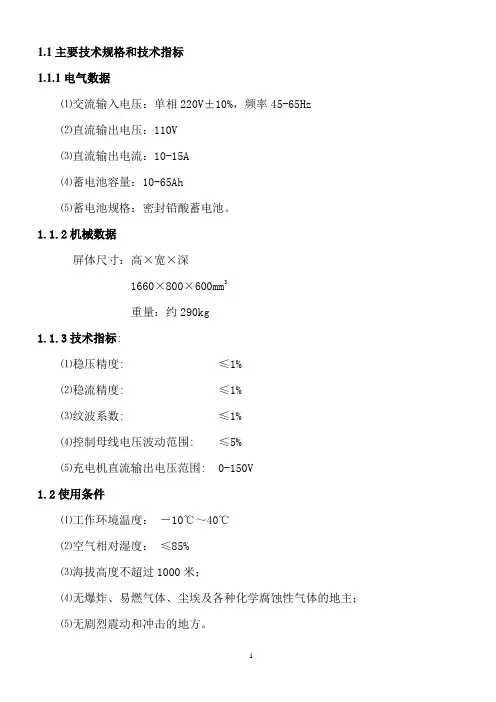

(PLC)直流系统使用说明书
