(人教版)九年级物理第十八章第3节测量小灯泡的电功率随堂练习
第3节测量小灯泡的电功率
班级姓名
1．如图所示，小宇同学在“测量小灯泡电功率”的实验中，将电压表并联在了滑动变阻器两端，闭合开关，发现电路存在故障，并作如下分析，下列判断正确的是( )
A．若灯不亮，电压表有示数，电路故障可能是灯泡断路
B．若灯不亮，电流表有示数，电路故障可能是灯泡短路
C．若灯不亮，两表都有示数，电路故障可能是滑动变阻器短路
D．若灯不亮，电压表有示数，电路故障可能是滑动变阻器断路
2．如图所示是一种电子式电能表的表盘，表盘上标有“3 200 imp/(kW·h)”，表示每消耗
1 kW·h电能，指示灯闪烁3 200次，某用电器单独接在该电能表上正常工作6 min，电
能表指示灯闪烁了320次，该用电器的额定功率是 W，则这个家用电器可能是空调(选填“空调”“台灯”或“电视机”)。
3．小明要测量小灯泡的额定功率，实验室提供的器材如下：符合要求的电源、额定电压为U0的小灯泡、阻值为R的定值电阻、滑动变阻器、单刀双掷开关各一个、电压表一个、导线若干。
他设计了如图所示的电路进行实验。
(1)请你帮助小明将实验电路补充完整；
(2)连接好电路后，请你将正确的操作步骤补充完整：将开关S扳向1，调节滑动变阻
器，使；将开关S扳向2，保持滑动变阻器的滑片不动，记录电压表的示数U；
(3)小灯泡的额定功率P＝。
(用U0、U、R表示)
4．如图所示，在“测量小灯泡的电功率”的实验中(小灯泡的额定电压为2.5 V)：
(1)连接电路时，开关应 (选填“断开”或“闭合”)。
(2)图甲是未连接好的实验电路，请你用笔画线代替导线将它连接完整。
(3)连接好电路后，闭合开关，无论怎样移动变阻器的滑片，发现小灯泡都不亮、电流
表无示数、电压表有示数，则故障原因可能是小灯泡 (选填“短路”或“断路”)。
(4)故障排除后，移动变阻器的滑片，当电压表的示数为2.5 V时，电流表的示数如图
乙所示，则小灯泡的额定功率是 W。
(5)根据测出的数据，画出了小灯泡的电流与电压的关系图象，如图丙所示，发现图线
是弯曲的，其主要原因是。
(6)若把这样的两只灯泡串联接在4 V的电源上，则此时每个灯泡的实际功率是 W。
5．在小华“探究小灯泡的亮度与哪些因素有关”的实验中，电源电压恒为3 V，小灯泡上标有“2.5 V”字样。
(1)请用笔画线代替导线，将上图中的实物电路连接完整。
(2)闭合开关前，应将滑动变阻器的滑片移到最 (选填“左”或“右”)端。
滑动
变阻器的作用除保护电路外，还有。
(3)闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数。
若电路中仅有一处故
障，这个故障可能是： 。
(4)排除故障后继续实验，小华进行了4次测量，并将有关数据及现象记录在表格中。
在第1次实验中小灯泡不亮的原因是： 。
(5)分析表中信息，可知小灯泡的额定功率为 W 。
实验得出的结论是：小灯泡的实际功率 ，灯泡越亮。
参考答案
1. BD
【解析】 A ．若灯不亮，则电路故障可能为灯泡短路或电路某处断路；电压表有示数，说明电压表与电源两极连通，灯不亮，因此电路故障为灯泡短路，或变阻器断路，故A 错误，D 正确；B.电流表有示数，说明电路为通路，因此电路故障为灯泡短路，故B 正确；C.电流表有示数，说明电路为通路，电压表有示数，说明电压表与电源两极连通，因此电路故障可能为灯泡短路，故C 错误。
故选BD 。
2． 1 000 空调
【解析】 用电器消耗的电能：W ＝3203 200kW ·h ＝0.1 kW ·h ，用电器功率：P ＝W t ＝0.1 kW ·h 660
h ＝1 kW ＝1 000 W ；由生活经验可知，“台灯”或“电视机”的功率都小于 1 000 W ，故这个家用电器可能是空调。
3．(2) 电压表的示数为U 0
(3) U 0（U －U 0）R
【解析】 (1)通过分析可知：灯泡和定值电阻串联，电压表应先测量灯泡两端的电压，使灯泡两端的实际电压为额定电压值，然后再间接通过测量定值电阻两端的电压求出电流。
分析图可以看出开关的闭合与断开，电压表先测灯泡两端电压，再测灯泡与定值电阻两端电压，如答图所示；
第3题答图
(2)闭合开关S 1，将开关S 扳向1，调节滑动变阻器，移动滑动变阻器的滑片P ，为了使灯泡两端的实际电压为额定电压值U 0；保持滑动变阻器的滑片位置不变，将开关S 扳向2，记录电压表的示数为U 。
(3)∵灯泡和定值电阻R 串联，灯泡正常发光时的电压为U 0，将开关S 扳向2，电压表测量灯泡与定值电阻两端的电压；∴定值电阻两端的电压为：U ′＝U －U 0，则电路中的电流为I ＝U ′R ＝U －U 0R ，灯泡的额定功率：P ＝U 0I ＝U 0×U －U 0R ＝U 0（U －U 0）R。
4．(1) 断开
(3) 断路
(4) 1.4
(5) 温度升高，灯丝电阻(或电阻率)增大
(6) 1
【解析】 (1)在连接电路的过程中，开关必须处于断开状态，目的是保护电路；
(2)把电压表并联在灯泡两端，因为小灯泡的额定电压为2.5 V ，所以电压表应选择0～3 V 量程，如图所示：
第4题答图
(3)闭合开关，灯泡不亮，可能是灯泡短路或电路存在断路造成的，电流表无示数，说
明电路存在断路；电压表有示数，说明电压表与电源相连通，测量电源电压，则与电压表并联的灯丝断了，电压表串联在电路中，即灯泡断路。
(4)由图乙知，电流表的量程为0～0.6 A ，分度值为0.02 A ，示数为0.56 A ，所以P ＝UI ＝2.5 V×0.56 A＝1.4 W 。
(5)图中曲线弯曲的主要原因是随着温度升高，灯丝的电阻率增大，电阻增大。
(6)两只这样的灯泡串联在U ＝4 V 电源上时，U 1＝U 2＝12U ＝12
×4 V ＝2 V ，由图象知，通过的电流为I ＝0.5 A ，每个灯泡的实际功率为P ＝U 1I ＝2 V×0.5 A ＝1 W 。
5．(2) 左 调节小灯泡两端电压实现多次测量。
(3) 小灯泡短路了。
(4) 变阻器接入阻值太大，灯的实际功率太小。
(5) 0.75 越大
【解析】 (1)滑动变阻器串联在电路中，接线一上一下；电压表并联在小灯泡两端，使得电流从正接线柱流入，负接线柱流出，如答图所示：
第5题答图
(2)根据实物连图可知，闭合开关前，滑片应滑到最左端；在该实验中滑动变阻器串联除了保护电路外，还起到调节小灯泡两端电压，实现多次测量的目的；
(3)闭合开关后，发现灯泡不亮，电压表无示数，电流表有示数，则小灯泡短路了；
(4)分析实验数据可知，在笫1次实验中小灯泡不亮的原因是滑动变阻器接入阻值太大，通过的电流太小，小灯泡的实际功率太小；
(5)因为小灯泡的额定电压为2.5 V ，对应的电流为0.3 A ，则其额定功率为P ＝UI ＝2.5 V×0.3 A＝0.75 W ；
根据实验数据显示实际功率与亮度对应关系可知：小灯泡的实际功率越大，灯泡越亮。
人教版初中物理九年级第18章《电功率》测试题(含答案)
第18章《电功率》测试题一、单选题（每小题只有一个正确答案）1．三峡工程举世嘱目，其水电站的年设计发电量在8亿千瓦时以上，“千瓦时”是下列哪一个物理量的单位（ ）A ．时间B ．电流C ．电功D ．电功率2．想象一下，假如没有电流的热效应，下列设备还能工作的是（ ）A.白炽灯B.电烤箱C.电炉子D.电视机3．如图所示,小雨将两只鸡蛋举高2米，所做的功最接近于（ ）A ．0.02 JB ．0.2 JC ．2JD ．20 J4．居民楼有一户的电能表的表如图所示，某同学发表了以下几种意见，你认为正确的是（ ）A ．这户居民累积消耗电能1385度B ．这个电能表接能接在380V 的电路中使用C ．这户居民能同时使用1000W 的电饭煲和1500W 的空调D ．这个电能表中间铝盘转过30转，所计量的用电器消耗的电能是3.6×104J5．如图所示，用大小不同的力（F 1＞F 2＞F 3）将质量为m 的物体在不同的接触面上沿力的方向移动相同的距离S ，力在三个过程中所做的功分别为W 1、W 2、W 3，则（ ）A ．123W W W >>B ．123W W W <<C ．123W W W =<D ．123W W W ==6．下列仪器中能用来测量电功的是（ ）A．电压表 B．电流表 C．电能表 D．测电笔7．在如图所示的实物电路中,电源电压恒为3V,滑动变阻器的规格为“1001A”,灯泡上标有2.5V1W”的字样,闭合开关后调节滑动变阻器的滑片,在保证各元件安全的情况下,下列说法正确的是（）A．小灯泡正常发光时的电阻为2.50B．向右移动滑片时,电压表V1的示数变小,小灯泡亮度变暗C．向右移动滑片时,电压表V2与电流表A的示数之比不变D．让小灯泡正常发光1min,滑动变阻器产生的电热为12J8．如图所示的电路中电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω 1A”，灯泡标有“2.5V 1.25W”字样。

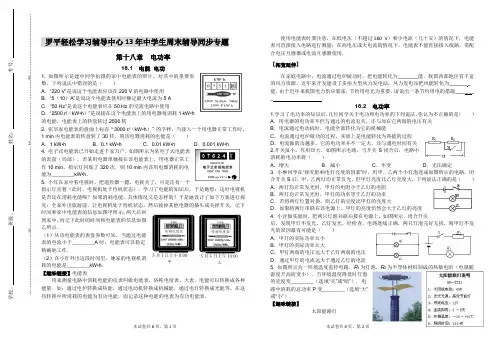

人教版九年级物理电功率同步练习
学校： 班级： 姓名： 考号： ………………………………密…………………………………………封………………………………线………………… 罗平轻松学习辅导中心13年中学生周末辅导同步专题第十八章 电功率18.1 电能 电功1. 如图所示是建中同学拍摄的家中电能表的照片，对其中的重要参数，下列说法中错误的是（ ）A ．“220 V”是说这个电能表应该在220 V 的电路中使用B ．“5（10）A”是说这个电能表使用时额定最大电流为5 AC ．“50 Hz”是说这个电能表应在50 Hz 的交流电路中使用D ．“2500 r/（kW•h ）”是说接在这个电能表上的用电器每消耗1 kW•h 的电能，电能表上的转盘转过2500转2. 张华家电能表的盘面上标有“3000 r/（kW•h ）”的字样，当接入一个用电器正常工作时，1 min 内电能表的转盘转了30转，则该电器消耗的电能是（ ） A ．1 kW•h B ．0.1 kW•h C ．0.01 kW•h D ．0.001 kW•h 4. 电子式电能表已开始走进千家万户，如图所示为某电子式电能表的表盘（局部）．若某用电器单独接在该电能表上，用电器正常工作10 min ，指示灯闪烁了320次，则10 min 内该用电器消耗的电能为________kW•h ．5. 小红在家中看电视时，把遥控器一摁，电视关了，可是还有一个指示灯亮着（此时，电视机处于待机状态）．学习了电能的知识后，于是她想：这时电视机是否还在消耗电能呢？如果消耗电能，具体情况又是怎样的？于是她设计了如下方案进行探究：全家外出旅游前，让电视机处于待机状态，然后拔掉其他电器的插头或关掉开关，记下时间和家中电能表的信息如图甲所示；两天后回到家中，再记下此时的时间和电能表的信息如图乙所示．（1）从该电能表的表盘参数可知，当通过电能表的电流小于________A 时，电能表可以稳定精确地工作．（2）在小红外出这段时间里，她家的电视机消耗的电能是________kW•h ． 【趣味链接】电能表用来测量电路中消耗电能的仪表叫做电能表，俗称电度表、火表．电能可以转换成各种能量．如：通过电炉转换成热能，通过电动机转换成机械能，通过电灯转换成光能等。

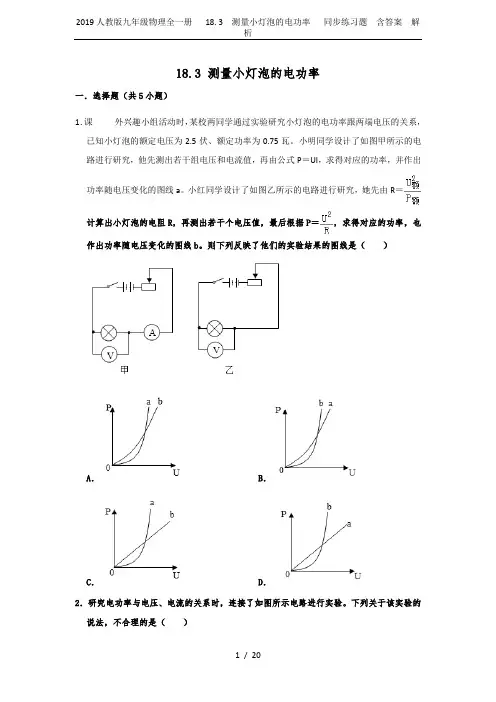

2019人教版九年级物理全一册 18. 3 测量小灯泡的电功率 同步练习题 含答案 解
