发电厂主接线图及经济比较
火力发电厂电气主接线课程设计
前言电气主接线代表了发电厂和变压所高电压、大电流的电气部分的主体结构，是电力系统网络结构的重要组成部分。
它直接影响电力生产运行的可靠性、灵活性。
对电气设备的选择、配电装置的布置、继电保护、自动装置和控制方式等诸多方面都有决定性的关系。
本火电厂电气主接线主要从可靠性、灵活性、经济性三方面综合考虑并设计。
可靠性包括：发电厂和变电所在电力系统中的地位；负荷性质和类别；设备的制造水平；长期运行实际经验。
灵活性包括：操作的方便性；调度的方便性；扩建的方便性。
经济性包括：节省投资；降低损耗等。
综合以上三方面的考虑展开火电厂电气主接线的设计，并对设计进行可行性分析，得出结论：本设计适合实际应用。
1对原始资料的分析火力发电厂共有两台50MW的供热式机组，两台300MW的凝汽式机组。
所以Pmax=700MW；机组年利用小时Tmax=6500h。
设计电厂容量:2*50+2*300=700MW；占系统总容量700/（3500+700）*100%=16.7%；超过系统检修备用容量8%-15%和事故备用容量10%的限额。
说明该厂在系统中的作用和地位至关重要。
由于年利用小时数为6500h>5000h,远大于电力系统发电机组的平均最大负荷利用小时数。
该电厂在电力系统中将主要承担基荷，从而在设计电气主接线时务必侧重考虑可能性。
10.5KV电压级：地方负荷容量最大为25.35MW，共有10回电缆馈线，与50MW发电机端电压相等，宜采用直馈线。
220KV电压级：出线回路为5回，为保证检修出线断路器不致对该回路停电，宜采用带旁路母线接线方式。
500KV电压级：与系统有4回馈线，最大可能输送的电力为700-15-200-700*6%=443MW。
500KV电压级的界限可靠性要求相当高。
2 主接线方案的拟定2.1 10.5kV电压级根据设计规程规定：当每段母线超过24MW时应采用双母线分段式接线方式。
利用断路器将双母线中的一组母线分为W1和W2两段，在分段处装有电抗器，另一组母线不分段。
各种类型发电厂、变电站主接线的特点
第二章各种类型发电厂和变电所主接线的特点由于发电厂的类型、容量、地理位置以及在电力系统中的地位、作用、馈线数目、输电距离的远近以及自动化程度等因素，对不同发电厂或变电所的要求各不相同，所采用的主接线形式也就各异。
下面仅对不同类型发电厂的主接线特点作一介绍。
一、火力发电厂电气主接线火力发电厂的能源主要是以煤炭作为燃料，所生产的电能除直接供地方负荷使用外，都以升高电压送往电力系统。
因此，厂址的决定，应从以下两方面考虑：其一，为了减少燃料的运输，发电厂要建在动力资源较丰富的地方，如煤矿附近的矿口电厂。
这种矿口电厂通常装机容量大，设备年利用小时数高，主要用作发电，多为凝汽式火电厂，在电力系统中地位和作用都较为重要，其电能主要以升高电压送往系统。
其二，为了减少电能输送损耗，发电厂建设在城市附近或工业负荷中心。
电能大部分都用发电机电压直接馈送给地方用户，只将剩余的电能以升高电压送往电力系统。
这种靠近城市和工业中心的发电厂，多为热电厂，它不仅生产电能还兼供热能，为工业和民用提供蒸汽和热水形成热力网，可提高发电厂的热效率。
由于受供热距离的限制，一般热电厂的单机容量多为中、小型机组。
无论是凝汽式火电厂或热电厂，它们的电气主接线应包括发电机电压接线形式及1～2级升高电压级接线形式的完整接线，且与系统相连接。
当发电厂机端负荷比重较大，出线回路数又多时，发电机电压接线一般均采用有母线的接线形式。
实践中通常当发电机容量在6MW以下时，多采用单母线；在12MW及以上时，可采用双母线或单母线分段；当容量大于25MW以上时，可采用双母线分段接线，并在母线分段处及电缆馈线上安装母线电抗器和出线电抗器限制短路电流，以便能选择轻型断路器；在满足地方负荷供电的前提下，对100MW及以上的发电机组，多采用单元接线形式或扩大单元接线直接升高电压。
这样，不仅可以节省设备，简化接线，便于运行，且能减少短路电流。
特别当发电机容量较大，又采用双绕组变压器构成单元接线时，还可省去发电机出口断路器。
发电厂课程设计

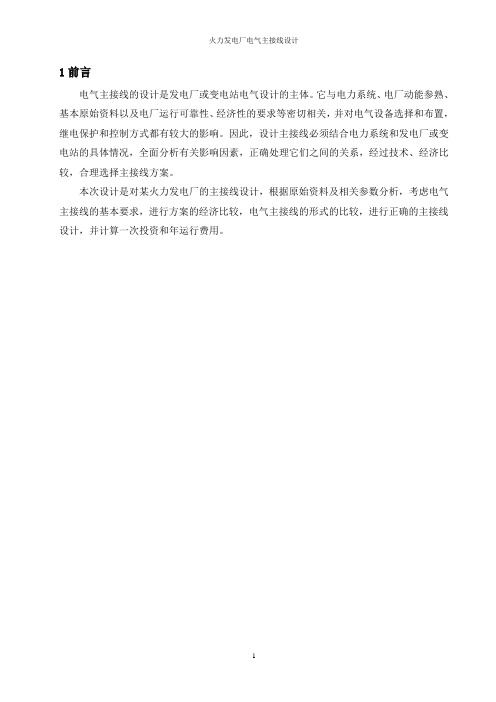

1前言电气主接线的设计是发电厂或变电站电气设计的主体。
它与电力系统、电厂动能参熟、基本原始资料以及电厂运行可靠性、经济性的要求等密切相关，并对电气设备选择和布置，继电保护和控制方式都有较大的影响。
因此，设计主接线必须结合电力系统和发电厂或变电站的具体情况，全面分析有关影响因素，正确处理它们之间的关系，经过技术、经济比较，合理选择主接线方案。
本次设计是对某火力发电厂的主接线设计，根据原始资料及相关参数分析，考虑电气主接线的基本要求，进行方案的经济比较，电气主接线的形式的比较，进行正确的主接线设计，并计算一次投资和年运行费用。
2 原始资料分析2.1 原始资料某火力发电厂原始资料如下：装机4台，分别为供热式机组2 ⨯ 50MW（U N = 10.5kV），凝汽式机组2 ⨯ 200MW（U N = 15.75kV），厂用电率6.3%，机组年利用小时T max = 6500h。
系统规划部门提供的电力负荷及与电力系统连接情况资料如下：(1) 10.5kV电压级最大负荷（20 + 10 ⨯13/25=25.2）MW，最小负荷（15 + 10 ⨯13/25=20.2）MW，cosϕ = 0.8，电缆馈线10回；(2) 220kV电压级最大负荷（250 + 10 ⨯13/25=255.2）MW，最小负荷（200 + 10 ⨯13/25=205.2）MW，cosϕ = 0.85，架空线5回；(3) 500kV电压级与容量为3500MW的电力系统连接，系统归算到本电厂500kV母线上的电抗标么值x S* = 0.021（基准容量为100MV A），500kV架空线4回，备用线1回。
2.2 工程情况设计电厂为大中型火电厂，其容量为2×50+2×200=500MW，占电力系统总容量500/（500+3500）×100％=12.5％，超过了事故备用容量10％的限额，说明该厂在未来电力系统中的作用和地位至关重要。
发电厂电气部分设计
三、发电厂电缆线路设计
三、发电厂电缆线路设计
电缆线路是发电厂电能输送的重要通道，其设计应满足安全、可靠、经济和 环保的要求。在电缆线路的设计过程中，需要考虑以下几个方面：
三、发电厂电缆线路设计
1、电缆型号选择：电缆型号的选择应考虑电力系统的电压等级、电流容量、 敷设环境等因素，以确保电缆能够安全可靠地运行。
一、发电厂主接线设计
一、发电厂主接线设计
主接线是发电厂的重要组成部分，用于实现电能的生产、变换和输送。主接 线的设计应满足可靠性高、灵活性强、易于操作和维修、经济性好的要求。在主 接线的设计过程中，需要考虑以下几个方面：
一、发电厂主接线设计
1、可靠性：主接线的设计应确保电力系统的稳定运行，避免因设备故障导致 的大规模停电事故。为此，可以采用分段接线和桥型接线等方式，提高主接线的 可靠性。
一、发电厂主接线设计
4、经济性：主接线的设计应在满足可靠性和灵活性的前提下，尽量降低建设 成本和维护成本。例如，可以采用低损耗设备、优化线路布局等方式，降低能耗 和维护成本。
二、发电厂防雷设计
二、发电厂防雷设计
防雷设计是发电厂电气部分设计的关键环节之一，其目的是在雷击情况下保 护设备和建筑物不受损坏。发电厂的防雷设计应包括以下几个方面：
内容摘要
总之，本次演示通过详细阐述4200MW发电厂电气一次部分设计的原则、流程、 要求及成果，为我们成功地完成这一复杂而关键的设计工作提供了有力的支持。 通过这一设计工作，我们不仅提高了发电厂的效率和性能，还推动了电力行业的 技术进步和发展。
引言
引言
随着电力工业的不断发展，发电厂的规模不断扩大，设备日益复杂，对发电 厂的运营和管理提出了更高的要求。为了提高发电厂的运营效率和管理水平，电 气综合自动化系统的应用越来越受到。本次演示将对发电厂电气综合自动化系统 的发展和应用进行探讨。
发电厂变电站电气主接线确定原则分析
发电厂变电站电气主接线确定原则分析摘要：近年来，随着社会经济的不断进步，工业企业居民生活用电负荷的不断增加，一批又一批的发电厂变电站也在不断的新建、改建、扩建中。
如何设计一座能符合当地所需的发电厂变电站，成为电力企业的首要任务。
而作为发电厂变电站设计的首要部分，电气主接线如何确定也是需要重点考虑的问题之一。
本论文的开展基于此，分两大部分，分别对发电厂变电站电气主接线确定原则进行分析，结合外部环境，当地实际情况已经电力部门的内部规划出发，具体问题具体分析。
同时参照电气主接线三大原则，结合其原始资料，拟定主接线方案。
特别以110kv变电站的电气主接线选择设计原则为例展开，更好的铺设发电厂变电站在电气主接线选择确定原则的具体分析，多角度认识电力系统中的电气主接线问题，为今后新建改建扩建变电站，进行电气主接线设计时提供参考。
关键词：发电厂；变电站；电气主接线0 引言随着全球经济化的快速发展，我国经济也取得了重大成效。
各行各业在接轨国际发展步伐的同时，也面临着新的挑战。
特别是电力系统行业。
现如今各行业要想发展都离不开电力的基本保障，因此电力行业也在发展潮流中不断突破创新。
发展电力行业，重点首先是对发电厂、变电站的基本建设工作做到符合现代所需。
维持电力正常输送运转的各装置必须也要同步发展。
在电力系统中，电气主接线作为该系统中的重要组成部分，对电气主接线方案的设计确定原则需要结合实际情况予以选择，变压器、断路器、隔离开关以及母线接入原则都需要考虑在内，本文研究的课题发电厂变电站电气主接线确定原则分析，主要以研究110kv变电站的电气主接线出发，需要解决的是主要问题是从110kv变电站电气主接线的选择到最终确定需要综合考虑的各方面因素，为110kv变电站的可靠安全运营提供基础保障，同时又要确保变电站的灵活性和经济运行。
1.电气主接线设计原则电气主接线主要是指在发电厂、变电所、电力系统中，为满足预定的功率和运行等要求而设计的，表明高压电气设备之间相互连接关系的传送电能的电路。
发电厂电气部分电气主接线及设计
（2）降压变电站主接线常用接线形式
✓ 变电站主接线的高压侧： 1）应尽可能采用断路器数目少的接线，以节省投资，减 少占地面积；
2）随出线数的不同，可采用桥形、单母线、双母线及角 形等接线形式；
3)如果电压较高又是极为重要的枢纽变电站，宜采用带旁 路的双母线分段或一台半断路器接线。
✓ 变电站的低压侧： 常采用单母线分段或双母线接线。
用于本厂（站）用电的变压器，也称自用变。
二、主变压器容量和台数的确定
原则：尽量减少变压器台数，提高单台容量。
1、发电厂主变压器容量和台数的选择
（1）单元接线的主变压器
A、容量选择
应按发电机额定容量扣除本机组的厂用负荷后，留有10%的裕度选择
S N 1 .1 P N ( 1 G K P )/co Gs(M )VA
2）水力发电厂的升高电压侧的接线：
✓ 当出线数不多时，应优先考虑采用多角形接线等类型 的无汇流母线的接线；
✓ 当出线数较多时，可根据其重要程度采用单母线分段、 双母线或一台半断路器接线等。
某中型水电厂主接线
1）该电厂有4 台发电机 G1~G4，每两台机与一台 双绕组变压器接成扩大单 元接线；
2）110kV侧只有2回出线， 与两台主变压器接成4角 形接线。
e1
N1
d dt
e2
N2
d dt
i1
U1
i2 u1
只要一、二
u1
e1e2Biblioteka u 2ZL次绕组的匝数不 同，就能达到改
u2 变压的目的。
U2
第三节 主变压器的选择
一、有关的几个概念
1、主变压器
发电厂、变电站中向系统、用户输送功率的变压器。
2、联络变压器
2×50MW发电厂电气部分设计
引言电力系统由发电厂、变电所、线路及用户组成。
发电厂是把各种能源（化学能、水能、原子能）转换成电能的工厂。
发电厂生产的电能，一般先由电厂的升压站升压，经高压输电线路送出，再经变电所若干次降压后，才能供给用户使用。
直接生产、转换和输配电能的如：开关设备，载流导体称为一次设备。
对一次设备进行监察、测量、控制、保护、调节的辅助设备，称为二次设备，如自动保护及自动装置。
本次设计包括发电厂一次设备及二次设备的部分设计。
发电厂的主接线是根据容量，电压等级负荷等等情况设计，并经过技术经济比较，选出最佳方案，然后通过短路电流计算、回路最大持续工作电流计算，选出设备的型号，了解配电装置布置原则，设计防雷接地，最后对发电机配置保护。
断路器是发电厂中十分重要的设备,本厂选用的为真空断路器.对于真空断路器的技术性能改造还在不断进行,如用带有双重开关或多重开关的断路器代替只带有一个开关的断路器的先进技术,正在被很多发明者改进,存在的问题是真空断路器应为电介质的特性,而在高压范围内限制使用。
本设计基本达到安全可靠，经济合理的要求。
尽量采用新型技术设备。
作为现代化中型发电厂，是建立大型发电厂的基础。
因此意义重大。
第一章电气主接线的设计1.1 电气主接线的设计1.1.1 电气主接线设计的要求电气主接线图是由各种电气元件如发电机、变压器、断路器、隔离开关、互感器、母线、电缆、线路等，接照一定的要求和顺序接起来，并用国家统一规定图形的文字符号表示的发、变、供电的电路图。
电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。
主接线是的确定对电力系统整体及发电厂、变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电气设备选择，配电装置布置，继电保护和控制方式的拟定有较大影响。
因此，必须正确处理好各方面的关系，全面分析有关影响因素，通过技术经济比较，合理确定主接线方案。
1.1.2 基本接线及适用范围1. 35kV及110kV母线采用单母分段接线（1）优点：用断路器把母线分段后，对重要用户可以从不同段引出两个回路，有两个电源供电；当一段母线发生故障，分段断路器自动将故障段切除，保证正常段母线不间断供电和不致使重要用户停电。
发电厂电气主接线课程设计
发电厂电气主接线课程设计————————————————————————————————作者：————————————————————————————————日期：发电厂电气主接线课程设计题目：2*300MW火电厂主接线设计学生姓名：学号：专业：班级：指导教师：摘要随着我国经济发展，对电的需求也越来越大。
电作为我国经济发展最重要的一种能源，主要是可以方便、高效地转换成其它能源形式。
电力工业作为一种先进的生产力，是国民经济发展中最重要的基础能源产业。
而火力发电是电力工业发展中的主力军，截止2006年底，火电发电量达到48405万千瓦，越占总容量77.82%。
由此可见，火力电能在我国这个发展中国家的国民经济中的重要性。
电气主接线是发电厂、变电所电气设计的首要部分，也是构成电力系统的重要环节。
主接线的确定对电力系统整体及发电厂、变电所本身的运行的可靠性、灵活性和经济性密切相关。
并且对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大的影响。
本文将针对某火力发电厂的设计，主要是对电气方面进行研究。
对配有2台300MW汽轮发电机的火电厂一次部分的初步设计，主要完成了电气主接线的设计。
包括电气主接线的形式的比较、选择；主变压器、启动/备用变压器和高压厂用变压器容量计算、台数和型号的选择；短路电流计算和高压电气设备的选择与校验; 并作了变压器保护。
通过对本次的设计设计，掌握了一些基本的设计方法，在设计过程中更加稳固了理论知识。
关键词：发电厂；火电厂；电气主接线；目录摘要 (2)发电厂课程设计任务书 (4)第一章引言 (5)1.1研究背景及意义 (5)1.2电气主接线的基本要求及形式 (6)第二章电气主接线设计 (8)2.1设计步骤 (8)2.2设计方案 (8)2.3方案分析 (8)第三章厂用电设计 (10)3.1厂用电 (10)3.2厂用电分类 (10)3.3厂用电设计原则 (11)3.4厂用电源选择 (11)3.5厂用电接线形式 (12)第四章电气设备的选择 (13)4.1电气设备选择的一般规则 (13)4.2按正常工作条件选择电器 (13)4.3按短路情况校验 (14)4.4断路器的选择 (15)4.5隔离开关的选择 (15)4.6电流互感器的选择 (15)4.7电缆的选择 (17)第五章设计感想 (18)发电厂课程设计任务书设计题目：2*300MW火电厂主接线设计设计原始资料：1、厂用电为总容量7%2、两台主变3、220KV 5回出线4、110KV 7回出线设计内容：1、对水电站电气主接线进行论述2、选择水电站电气主接线方式，并说明3、对主接线主要电气设备选型计算，校验计算4、主要点短路电流计算5、对主变保护进行论述设计要求：1、主接线论证，方案比较2、主接线设计正确3、设备选型科学并有依据4、图纸规范5、独立完成6、参阅相关资料设计时间安排：1、主接线初步设计1天2、短路电流计算1天3、设备选择2天4、汇制图纸书写说明书2天第一章引言1.1研究背景及意义电力工业是国民经济的重要部门之一，是一种将煤、石油、天然气、水能、核能、风能等一次能源转换成电能这个二次能源的工业，作为国民经济的其他各部门的快速，稳定发展提供足够的动力，其发展水平是反映国家经济发达程度的重要标志，又和广大人民群众的日常生活有着密切的关系。
5-2发电厂一次系统-主要电气设备及接线方式
(4) 母联兼旁路接线
QS QS QF
等同于 b, 但 母 联时旁 路母线 将处于 带电状 态
等同于a
QS2 w2 w
1
QS1
a.母线W1能 带旁路
b.两组母线 均能带旁路
c.设有旁路跨条
母联兼旁路就是一台断路器，既可做母联，又可做旁路。 在正常方式下，开关作为母联开关运行，当某一开关有工作需要停电，其所 带线路又不允许停电时，可通过倒闸操作实现代路的功能。 32-69
出线1
出线2 出线3
QSo
QSl
QF QSw
断路 器
离开关
W
断路器QF: 用来接通或切断电路 隔离开关QS:检修断路器时，形成一个明显的断口 母线隔离开关:紧靠母线的隔离开关QSw 出线隔离开关:靠近线路的隔离开关QSl 接地隔离开关QSo:检修出线时闭合，代替安全接地线的作用.
7-69
隔离开关与断路器配合操作的原则
13-69
倒闸操作介绍
14-69
2、单母线分段接线
为避免单母线接线可能造成全厂停电的缺点，采用断路器（或隔离开关） 将母线分段。母线分段后，可进行分段检修，减小母线故障的影响范围；对于 重要用户，可以从不同段引出两个回路，可提高供电的可靠性和灵活性。
电源1 电源2
（1）两路电源一用一备 时(明备用)，分段断路 器接通运行。任一段母 线故障，分段断路器可 在继电保护装置作用下 自动断开。 （2）两路电源同时工作 互为备用（暗备用）时， 分段断路器则断开运行。 任一电源故障，分段断 路器可自动投入。
只有一台发电机和一台主变的中小型发电厂或变电所 的6~220kV的配电装置。 一般供三级负荷，两路电源进线的单母线可供二级负 荷。
300MW火力发电厂电气主接线图
#1煤场变 SCB10-1600/10 6.3±2X2.5%/0.4kV D,yn11 Ud=8%
#1脱硫变 1250/10 6.3±2x2.5%/0.4kV D,yn11 Ud=6%
C
事故照明II段
事故照明I段
汽机IIB段
锅炉IIB段
输煤II段
电除尘IIB段
除灰综合II段
化水II段
净化站II段
照明II段
#1脱硫变 1250/10 6.3±2x2.5%/0.4kV D,yn11 Ud=6%
#1A汽机变 SCB10-800/10 6.3±2X2.5%/0.4kV D,yn11 Ud=6%
#1A锅炉变 SCB10-800/10 6.3±2X2.5%/0.4kV D,yn11 Ud=6%
#1A电除尘变 SCB10-1600/10 6.3±2X2.5%/0.4kV D,yn11 Ud=8%
#1A锅炉变 SCB10-800/10 6.3±2X2.5%/0.4kV D,yn11 Ud=6%
#1A汽机变 SCB10-800/10 6.3±2X2.5%/0.4kV D,yn11 Ud=6%
#1A电除尘变 SCB10-1600/10 6.3±2X2.5%/0.4kV D,yn11 Ud=8%
#1公用变 SCB10-1250/10 6.3±2X2.5%/0.4kV D,yn11 Ud=6%
化水车间MCC
输煤综合楼专用盘
消防MCC
翻车机室MCC #1转运站MCC
除灰水泵房MCC 灰库MCC
除灰空压机MCC
# 1(#2)
机单台负荷 MCC
锅炉房底层
锅炉房底层
凝结水精处理 MCC
化水废水MCC
含煤废水处理站专用盘
