地下室卷材防水施工工艺
地下室防水卷材施工工法
地下室防水卷材施工工法地下室防水卷材施工工法1. 前言地下室防水是建筑工程中至关重要的一环。
有效的地下室防水施工工法能够保护地下室免受水泄漏和潮湿的影响，确保其持久安全和可靠性。
本文将详细介绍地下室防水卷材施工工法，以施工人员掌握正确的施工技巧和要点。
2. 材料准备2.1 防水卷材选择具有良好耐候性、耐酸碱性和抗老化性能的防水卷材，如SBS改性沥青防水卷材、PVC防水卷材等。
确保材料的质量符合国家标准，并具备相应的防水性能。
2.2 渗透结晶型防水剂选择具有渗透、结晶和防水效果好的防水剂，如硅酸盐防水剂、丙烯酸盐防水剂等。
可根据具体情况选择合适的防水剂。
2.3 其他材料根据具体需要，还需要准备底层处理材料、胶粘剂、填缝剂、防水涂料等相关材料。
3. 底层处理3.1 清洁基面清除地下室墙面、地面及地基表面的尘土、油污等杂物，确保基面干净、平整。
3.2 补平基面对于有不平整地方的基面，需进行补平处理。
可以使用水泥砂浆进行填补，确保基面平整。
3.3 防渗层处理如地下室墙面或地面存在渗漏情况，需要进行防渗层处理。
可使用防渗漏涂料或加固网布等材料进行修补。
4. 施工步骤4.1 防水卷材的铺设根据设计要求和施工图纸，按照施工顺序依次铺设防水卷材。
卷材之间要保持搭接，接缝处需进行加热粘接处理，确保密封性。
4.2 钉固防水卷材使用专用钉子将防水卷材固定在基面上，确保卷材与基面之间的结合紧密。
4.3 进行施工质量检验铺设完成后，需要进行施工质量检验。
检验项目包括卷材的厚度、搭接处的粘接情况、钉固情况等。
5. 施工注意事项5.1 温度在施工过程中，要注意卷材和基面的温度。
工作环境的温度不应低于5摄氏度，否则会影响卷材的粘结效果。
5.2 防水卷材的保护在施工期间和施工完成后，要保护好防水卷材，防止被尖锐物品划破或损坏。
5.3 排水系统在防水施工的同时，也要确保地下室的排水系统正常运行。
检查并清理排水管道，保证排水的畅通。
地下室防水施工工艺及要点
地下室防水施工工艺及要点一、地下室防水材料“防、排、截、堵相结合，因地制宜，综合治理”的原则，使用高聚物改性沥青防水卷材，合成高分子防水卷材，合成高分子防水涂料，UEA补偿收缩防水混凝土等新材料、新技术。
在施工上宜采用冷粘法、热熔法和混凝土掺加防水剂等新工艺。
二、设计基本要求外墙主要抗水压或自防水作用，再做卷材外防水（即迎水面处理），卷材防水做法，遵照国家有关规定施工。
设计时必须了解地下土质、水质及地下水位情况，设计时采取有效设防，保证防水质量。
地下室最高水位高于地下室地面时，地下室设计应该考虑《整体钢筋混凝土结构》，保证防水效果。
地下室设防标高的确定：根据勘测资料提供的最高水位标高，再加上500mm为设防标高，上部可以做防潮处理，有地表水按安全防水地下室设计。
地下室防水，根据实际情况，可采用柔性防水或刚性防水，必要时可以采用刚柔结合防水方案。
在特殊要求下，可以采用架空、夹壁墙等多道设防方案。
地下室外防水工作面时，可采用《外防内贴法》，有条件转为《外防外贴法》施工。
地下室外《防水层的保护》，可以采取软保护层，如聚苯板等。
三、施工基本要求作业条件1.基层15-20mm厚的1：3水泥砂浆找平层应具有足够的强度。
找平层应抹平压光、坚实、牢固、不起砂，不得有凹凸、松动、鼓包、裂缝、麻面等现象。
其平整度应用2m长直尺检查，找平层与直尺间的空隙不得超过5mm。
2.找平层表面必须干净、干燥，其含水率不大于9%。
3.底板找平层与立墙交接处，找平层与积水坑，凹坑等交接处的阴阳角均应作成圆弧。
圆弧半径应根据卷材材种类按表2选用。
4.找平层的坡度应符合设计及有关规定要求，不得局部积水。
（三）注意事项《高聚物改性沥青防水卷材》热熔法施工环境温度不低于-10oC；合成高分子防水卷材现场施工不低于-5oC；合成高分子防水涂料一般不宜冬期施工，如确实急需施工时，环境温度应大于0oC。
雨天、雪天、五级风以上均不得施工。
地下室防水合成高分子防水涂膜总厚度规定不应小于2mm，防水层表面应平整无折皱。
地下室防水卷材的施工
地下室防水卷材的施工一、施工准备1、材料准备选择合适的防水卷材是保证施工质量的基础。
常见的地下室防水卷材有改性沥青防水卷材、高分子防水卷材等。
在选材时，应根据地下室的使用功能、水文地质条件、施工环境等因素综合考虑。
同时，要确保卷材的质量符合国家标准和设计要求，具备良好的耐水性、耐腐蚀性、抗老化性能等。
2、基层处理基层处理是防水卷材施工的重要前提。
基层表面应平整、坚实、无裂缝、无空鼓、无起砂等缺陷。
对于基层表面的凸起物、杂物等应清理干净，阴阳角应做成圆弧状或钝角。
基层表面应保持干燥，含水率不宜大于 9%。
如果基层含水率过高，可采用通风、加热等方式降低含水率。
3、施工工具准备施工前，应准备好所需的工具和设备，如喷枪、压辊、扫帚、剪刀、卷尺等。
同时，要确保工具和设备的性能良好，能够正常使用。
二、施工流程1、涂刷基层处理剂在铺贴防水卷材前，应在基层表面涂刷基层处理剂。
基层处理剂的作用是增强卷材与基层的粘结力，提高防水效果。
涂刷时应均匀一致，不得漏刷或堆积。
2、弹线定位根据设计要求和卷材的幅宽，在基层表面弹出铺贴卷材的基准线，以确保卷材铺贴的位置准确、顺直。
3、铺贴附加层在阴阳角、管根、变形缝等部位应铺贴附加层。
附加层的宽度不宜小于 500mm。
附加层应采用与卷材相同的材料，施工方法与卷材铺贴相同。
4、铺贴卷材（1）将卷材展开，对准基准线，从一端开始铺贴。
铺贴时应采用热熔法或冷粘法。
（2）热熔法施工时，用喷枪火焰加热卷材底面和基层表面，待卷材表面熔融至光亮黑色时，立即滚铺卷材，并压实排气。
（3）冷粘法施工时，在卷材底面和基层表面涂刷胶粘剂，待胶粘剂干燥至不粘手时，铺贴卷材，并压实排气。
（4）卷材铺贴应平整顺直，不得扭曲、皱折。
相邻卷材的搭接宽度应符合设计要求，一般不应小于 100mm。
搭接缝应采用密封材料密封，密封宽度不应小于 10mm。
5、卷材收头处理卷材收头是防水工程的薄弱环节，应进行妥善处理。
收头部位应采用金属压条固定，并采用密封材料密封。
地下室卷材防水施工方案
地下室卷材防水施工方案地下室卷材防水施工方案地下室作为建筑物的重要部分，其防水施工是保障整个建筑安全的重要环节。
地下室常见的防水方式之一就是采用卷材防水材料，下面结合具体施工案例，给出一个地下室卷材防水施工方案。
一、前期准备工作1.地面和墙面处理：地下室的地面和墙面必须经过充分清理，确保没有杂物和污垢。
如有破损或凹凸不平，应进行修补和整平。
2.基层处理：基层表面应进行湿润和清洁处理。
如有油污等污染，应用清洗剂擦洗，然后用清水冲洗干净。
如果基层比较疏松，应先进行加固处理，如灌浆加固。
二、卷材施工1.选择合适的卷材：根据地下室的具体条件选择合适的卷材材料，一般建议选择高分子卷材，具有良好的抗渗透性和耐候性。
2.打底涂层：在基层处理干燥后，进行底涂工作。
底涂涂料应根据卷材材料的要求进行选择，一般为高分子底涂涂料。
底涂涂料的施工应均匀涂抹在地面和墙面上，厚度约为0.2-0.3mm。
3.卷材铺贴：将卷材按照规定方向和搭接要求进行铺贴。
铺贴时应注意卷材的整齐、紧密度和嵌缝的严密性，确保卷材与基层紧密贴合，无起泡、皱褶等现象。
4.焊接处理：卷材铺贴完成后，进行焊接处理。
焊接处理应使用热风枪进行，确保焊接处完全熔化并形成均匀的接缝。
焊接接缝的宽度一般为20-30mm，焊接接缝的长度一般不大于20m。
5.修补处理：卷材铺贴和焊接完成后，对存在破损或不严密的地方进行修补处理。
修补涂料应选择与卷材材料相适应的修补涂料，用刷子均匀涂抹在需要修补的地方。
6.防护层的施工：卷材防水施工完成后，需要进行防护层的施工。
防护层一般是防水涂料和防水混凝土两种方式，具体选择根据设计和施工要求来确定。
三、验收与保养1.验收：地下室卷材防水施工完成后，应进行验收工作。
验收时应检查卷材铺贴、焊接、修补等工作的质量和工艺，确认无质量问题后方可验收合格。
2.保养：地下室卷材防水施工完成后，应进行定期保养。
保养时应注意地下室的干燥和通风，定期检查卷材的状况，如有损坏或破损应及时修补。
地下室外墙卷材防水施工工艺流程
地下室外墙防水卷材施工方案一、施工流程基层清理→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→保护层。
二、清理基层施工前将验收合格的基层表面尘土、杂物清理干净。
涂刷基层处理剂：高聚物改性沥青卷材施工，按产品说明书配套使用，基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂刷于基层表面上，常温经过4小时后，开始铺贴卷材。
三、附加层施工一般用热熔法使用改性沥青卷材施工防水层，在管根、阴阳角等细部先做附加层，附加的范围应符合设计要求。
四、铺贴卷材1、卷材的层数、厚度应符合设计要求。
多层铺贴时接缝应错开。
将改性沥青防水卷材剪成相应尺寸，用原卷心卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交接处，喷枪距加热面300mm左右，经往返均匀加热，趁卷材的材面刚刚熔化时，将卷材向前滚铺、粘贴。
2、卷材应平行从底部往上铺贴，双向流水坡度卷材搭接应顺流水方向，长边及端头的搭接宽度，满粘法均为80mm，且端头接茬要错开50mm。
3、材应从流水坡度的下坡开始，按卷材规格弹出基准线铺贴，并使卷材的长向与流水坡向垂直。
注意卷材配制应减少阴阳角处的接头。
4、铺贴平面与立面相连接的卷材，应由下向上进行，使卷材紧贴阴阳角铺展时对卷材不可拉得太紧，且不得有皱折、空鼓等现象。
五、热熔封边将卷材搭接处用喷枪加热，趁热使二者粘结牢固，以边缘挤出沥青为度；末端收头用密封膏嵌填严密。
六、工长对细部做法进行检查合格后填写检验批验收记录表，然后请质检员进行核定，质检员核定后，报监理验收，验收合格后方可与下道工序的工长进行交接检查，检查无问题后填写交接检记录，这样就可以施工防水层的保护层了。
地下室卷材防水施工工艺

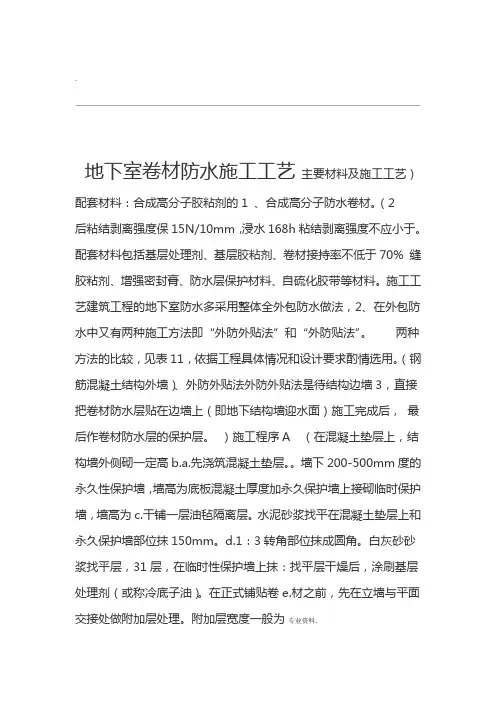

.地下室卷材防水施工工艺主要材料及施工工艺）配套材料：合成高分子胶粘剂的1 、合成高分子防水卷材。
（2后粘结剥离强度保15N/10mm，浸水168h粘结剥离强度不应小于。
配套材料包括基层处理剂、基层胶粘剂、卷材接持率不低于70% 缝胶粘剂、增强密封膏、防水层保护材料、自硫化胶带等材料。
施工工艺建筑工程的地下室防水多采用整体全外包防水做法，2、在外包防水中又有两种施工方法即“外防外贴法”和“外防贴法”。
两种方法的比较，见表11，依据工程具体情况和设计要求酌情选用。
（钢筋混凝土结构外墙）、外防外贴法外防外贴法是待结构边墙3，直接把卷材防水层贴在边墙上（即地下结构墙迎水面）施工完成后，最后作卷材防水层的保护层。
）施工程序A （在混凝土垫层上，结构墙外侧砌一定高b.a.先浇筑混凝土垫层。
墙下200-500mm度的永久性保护墙，墙高为底板混凝土厚度加永久保护墙上接砌临时保护墙，墙高为c.干铺一层油毡隔离层。
水泥砂浆找平在混凝土垫层上和永久保护墙部位抹150mm。
d.1：3转角部位抹成圆角。
白灰砂砂浆找平层，31层，在临时性保护墙上抹：找平层干燥后，涂刷基层处理剂（或称冷底子油）。
在正式铺贴卷e.材之前，先在立墙与平面交接处做附加层处理。
附加层宽度一般为专业资料．铺贴平面和立面卷材防水层，外防外贴法施工，在。
300-500mmf.平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷粘贴要牢固。
在材紧贴阴角，不应空鼓。
在永久性保护墙上满粘卷材，抹低标号砂临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上端，平面铺贴卷材可以满粘结卷以保护接头不被损坏和沾污。
浆保护层，材，也可以用条粘法粘结卷材，粘结面积每幅卷材不少于两条，每条待底板钢筋混宽度不小于150mm浇筑底板和墙体钢筋混凝土。
g.h.。
31：凝土结构及立墙结构施工完毕，拆除临时保护墙，在墙体结构上抹将卷材接头剥出，清除卷材表面浮灰及污物，注水泥砂浆找平层。
卷材防水施工工艺
卷材防水施工工艺卷材防水是一种常见的防水施工工艺，常用于屋顶、地下室、墙体等建筑的防水施工。
本文将对卷材防水施工的工艺进行详细介绍。
一、施工前准备1、材料准备：卷材、防水涂料、底涂剂、胶粘剂等。
2、工具准备：电锤、板锤、规矩、胶刀、油漆刷等。
3、基础处理：施工前应对基础进行处理，确保基础光洁、干燥、结实，无灰尘、油脂、松散及其它不利于施工的物质。
二、底涂1、底涂剂：底涂剂用于填平基础的不平整、防止基础潮湿和防止基层渗水。
2、底涂施工：将底涂剂均匀地刷涂在基础表面，厚度控制在0.2mm-0.3mm左右，保证涂层完全干燥。
三、涂胶粘剂1、胶粘剂：胶粘剂是将卷材固定在基础表面的主要材料，应选用优质的胶粘剂。
2、涂胶粘剂：将胶粘剂均匀地涂布在底涂剂表面，厚度应根据卷材的要求控制在指定范围内。
四、卷材铺贴1、卷材铺贴：卷材铺贴应按照设计图纸要求进行，卷材应从低到高向外排水，铺贴时避免折痕和局部间隙，确保铺贴密实。
2、卷材焊接：当卷材需要焊接时，应将两张卷材的一边沿相互重叠，之后用热风枪将焊接带加热，使其熔化后并压扁，确保焊缝牢固。
五、防水涂料涂抹1、防水涂料：防水涂料应选用与卷材兼容的优质防水涂料。
2、涂抹：在卷材铺贴完成后，将防水涂料均匀涂抹在卷材表面，涂层厚度应按照设计要求进行控制。
3、涂抹次数：防水涂料必须按照设计要求的规定涂抹次数，每次涂抹时必须保证涂层干燥、密实，不能出现鼓泡、起皮、裂缝等现象。
六、总验收总验收应对施工工艺、工程质量、防水性能等进行全面检查，确保工程满足设计要求和防水性能要求。
以上就是卷材防水施工工艺的详细介绍，卷材防水不仅使用范围广泛，而且施工简便、成本低、防水性能好，受到广大业主和建筑师的青睐。
除了上述的基础施工工艺，还有一些注意事项需要施工人员特别留意，以确保施工的质量和效果。
首先，在卷材铺贴时，需要注意卷材的边缘部分，避免在铺贴过程中卷材边缘上方出现空隙，这将对防水效果造成很大的影响。
地下室柔性防水(4厚SBS改性聚合物防水卷材)施工方案方法
地下室柔性防水(4厚SBS改性聚合物防水卷材)施工方案方法1. 简介本文档旨在提供地下室柔性防水的施工方案方法，使用4厚SBS改性聚合物防水卷材。
2. 准备工作在进行地下室柔性防水工程之前，需要进行以下准备工作：- 清理并修补地下室墙面和地面的裂缝和破损部分。
- 确保地下室表面干燥、平整并清洁，没有任何油污、灰尘和异物。
3. 施工步骤3.1. 底层处理首先，对地下室墙面和地面进行底层处理：1. 在地下室墙面和地面上涂覆底层基材，以增强其粘接性能。
2. 确保底层基材涂覆均匀，并使其干燥。
3.2. 防水层施工接下来，进行地下室柔性防水层的施工：1. 将4厚SBS改性聚合物防水卷材铺设在地下室墙面和地面上。
2. 确保卷材铺设平整，无皱褶或起泡，并与底层基材紧密粘接。
3. 在卷材的接缝处进行热熔焊接，以确保密封性。
4. 在地下室墙面和地面角部、管道穿透部分等易渗漏的位置，采用专用的附加防水处理措施。
3.3. 检测和保护层施工最后，进行地下室柔性防水层的检测和保护层施工：1. 对施工完成的柔性防水层进行全面检测，确保无任何漏水点和缺陷。
2. 在柔性防水层表面涂覆保护层材料，以增强其耐久性和抗腐蚀性能。
4. 安全注意事项在进行地下室柔性防水施工时，需要注意以下安全事项：- 使用安全防护装备，如手套、口罩和护目镜。
- 避免在潮湿环境下作业，并确保施工区域通风良好。
- 注意使用施工材料的安全操作方法，避免接触到皮肤和眼睛。
5. 结论通过采用4厚SBS改性聚合物防水卷材，按照上述施工方案方法进行地下室柔性防水施工，可以有效地防止地下室漏水问题的发生，提高地下室的防水性能和耐久性。
注意：本文档仅为一份施工方案方法的简介，具体操作应根据实际施工情况和相关法规进行调整和执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下室卷材防水施工工艺地下室卷材防水施工工艺提要：建筑工程的地下室防水多采用整体全外包防水做法，在外包防水中又有两种施工方法即“外防外贴法”和“外防内贴法”。
两种方法的比较地下室卷材防水施工工艺（一）合成高分子卷材防水施工工艺合成高分子防水卷材主要包括三元乙丙—-丁基橡胶防水卷材、氯化聚乙烯—--橡胶共混防水卷材、氯化聚乙烯防水卷材、聚氯乙烯防水卷材等，一般采用冷粘法施工。
1.主要材料及施工工具（1）合成高分子防水卷材.（2)配套材料：合成高分子胶粘剂的粘结剥离强度不应小于15N/10mm，浸水168h后粘结剥离强度保持率不低于70％。
配套材料包括基层处理剂、基层胶粘剂、卷材接缝胶粘剂、增强密封膏、防水层保护材料、自硫化胶带等材料。
2。
施工工艺建筑工程的地下室防水多采用整体全外包防水做法，在外包防水中又有两种施工方法即“外防外贴法”和“外防内贴法”。
两种方法的比较,见表11，依据工程具体情况和设计要求酌情选用.（1）外防外贴法外防外贴法是待结构边墙（钢筋混凝土结构外墙）施工完成后，直接把卷材防水层贴在边墙上（即地下结构墙迎水面），最后作卷材防水层的保护层.（A）施工程序a。
先浇筑混凝土垫层.b。
在混凝土垫层上,结构墙外侧砌一定高度的永久性保护墙，墙高为底板混凝土厚度加200—500mm。
墙下干铺一层油毡隔离层.c。
永久保护墙上接砌临时保护墙,墙高为150mm.d。
在混凝土垫层上和永久保护墙部位抹1:3水泥砂浆找平层，在临时性保护墙上抹1：3白灰砂砂浆找平层，转角部位抹成圆角。
e.找平层干燥后，涂刷基层处理剂（或称冷底子油）。
在正式铺贴卷材之前,先在立墙与平面交接处做附加层处理。
附加层宽度一般为300-500mm。
f。
铺贴平面和立面卷材防水层，外防外贴法施工,在平面与立面相连的卷材，应先铺贴平面，然后由下向上铺贴，并使卷材紧贴阴角，不应空鼓.在永久性保护墙上满粘卷材,粘贴要牢固。
在临时保护墙上可虚铺卷材并将卷材固定在临时保护墙上端，抹低标号砂浆保护层，以保护接头不被损坏和沾污。
平面铺贴卷材可以满粘结卷材，也可以用条粘法粘结卷材，粘结面积每幅卷材不少于两条，每条宽度不小于150mm。
g。
浇筑底板和墙体钢筋混凝土。
h。
待底板钢筋混凝土结构及立墙结构施工完毕，拆除临时保护墙,在墙体结构上抹1：3水泥砂浆找平层。
i。
将卷材接头剥出，清除卷材表面浮灰及污物,注意切勿将卷材损坏,并在墙体找平层上满涂底子油后,将卷材牢固地满粘贴在墙体上。
j。
卷材防水层施工完毕，经过验收合格，及时用5mm 厚聚乙烯泡抹塑料片材粘贴在防水层上保护.k。
基坑回填土.（B）冷粘结卷材施工以专用的胶粘剂将卷材和基层、卷材和卷材牢固粘结，称为粘结施工.a。
先粘结平面与立面的阴角部位附加层卷材或积水坑池阴（阳）角的附加层卷材.附加层卷材宽度一般为300-500mm。
用滚刷蘸满胶粘剂均匀涂刷阴阳角的粘结部位并凉胶.同时在附加层卷材背面亦涂满胶粘剂凉干。
以指触基本不粘手时即可粘结。
粘结必须紧贴阴(阳)角，不得空鼓。
b。
平面与立面相连接的卷材,应先铺贴平面，然后由下向上铺贴。
施工时要防止在阴角处进行卷材接缝处理，接缝部位必须距阴角中心200mm以上。
c。
每铺完一幅卷材后,立即用干净松软的长把滚刷从卷材一端开始朝横方向顺序用力滚压一遍，排除卷材与基层之间的空气，使其粘结牢固。
d。
卷材接缝粘结合成高分子防水卷材搭接宽度用满粘时短边搭接或长边搭接的宽度均为80mm，用条粘等粘结时短边或长边搭接宽度均为100mm.接缝的粘结操作：将专用胶粘剂均匀涂刷在翻开的卷材接头的两个接头的两个粘结面上,涂胶后20min左右，指触基本不粘手时即可粘结，边压合边驱除空气，粘合后再用手压辊滚压一遍。
e。
密封膏嵌缝。
凡卷材搭接处的沿缝，均应填充增强密封膏.缝隙须嵌填严密。
f。
卷材接缝盖口条处理。
再接缝嵌填密封膏后，再裁剪120mm宽的卷材，用卷材接缝胶粘贴再接缝之上,做补强附加层盖口条处理。
同样用手持压辊滚压粘牢,盖口条的两侧边缘用增强密封膏再嵌填密实.g。
铺设油毡保护隔离层卷材防水层铺设完毕，经全面检查验收合格后,对基层的平面部位，可在卷材防水层的表面上,虚铺一层石油沥青纸胎油毡做保护隔离层,铺设时可用少许胶粘剂(如404胶等）花粘固定，油毡接缝粘牢。
保护隔离层的作用是防止卷材防水层在浇筑细石混凝土时发生位移。
h。
浇筑细石混凝土刚性保护层.油毡保护隔离层铺设后，对平面部位可浇筑40—50mm 厚的细石混凝土保护层。
浇筑混凝土时,切勿损坏油毡和卷材防水层，如有损坏，必须及时用接缝专用胶粘剂补一块卷材进行修复后继续浇筑细石混凝土。
i。
绑扎钢筋和浇筑结构混凝土。
在细石混凝土刚性保护层养护固化后,即可按照施工和验收规范或设计要求绑扎钢筋和浇筑结构混凝土底板与墙体。
j。
结构混凝土施工缝的处理与防水混凝土施工缝的处理方法相同。
k.外墙防水层及保护层的施工。
对于地下室外墙的防水层，可将卷材直接粘贴在平整干燥的钢筋混凝土结构外墙的外侧，防水层的施工方法与平面做法基本相同。
外墙防水层经检查验收合格后，可直接在卷材防水层的外侧,粘贴5—6mm厚的聚乙烯泡抹塑料片材，粘贴方法是采用氯丁橡胶系胶粘剂或其它胶粘剂花粘固定。
也可以用40mm厚聚苯乙烯泡塑料板代替聚乙烯泡抹塑料，但胶粘剂应采用聚醋酸乙烯乳液代替氯丁橡胶系胶粘剂。
l。
回填灰土软保护层施工后，可根据设计要求或施工及验收规范的规定,在基坑内分步回填二八灰土分步塌实。
(2）外防内贴法地下室卷材防水施工工艺提要:建筑工程的地下室防水多采用整体全外包防水做法,在外包防水中又有两种施工方法即“外防外贴法”和“外防内贴法”。
两种方法的比较外防内贴法是结构边墙(钢筋混凝土结构外墙）施工前先砌保护墙，然后将卷材防水层贴在保护墙上,最后浇注边墙混凝土的方法.在施工条件受到限制、外防外贴法施工难以实施时，不得不采用外防内贴防水施工法.施工顺序如下： (A）在已浇筑的混凝土垫层和砌筑的永久性保护墙上，以1:3的水泥砂浆抹找平层,要求抹平压光,无空鼓和起砂掉灰现象。
（B)找平层干燥后,即可涂刷基层处理剂并铺贴卷材防水层，施工时应先铺贴立面后铺贴平面,其具体铺贴方法与外防外贴法基本相同.（c)卷材防水层铺贴完毕，经检查验收合格后，对墙体防水层的内侧可按外贴法所述粘贴5-6mm厚聚乙烯泡抹塑料片材作保护层，平面可在虚铺油毡保护隔离层后，浇筑40—50mm厚的细石混凝土保护层.(D）按照施工及验收规范或设计要求，绑扎钢筋和浇筑需要防水的混凝土主体结构.对基坑应及时回填二八灰土,分步塌实.3.工程质量验收及成品保护事项(1）防水层质量的检查及验收①所用卷材必须通过使用认证，其各项技术性能指标应符合标准规定或设计要求，并应附有现场取样的质量检测报告或其它有关材料质量证明文件.②卷材与卷材的搭接缝以及和附加盖口条，必须粘结牢固，封闭严密。
不允许有皱折、孔洞、翘边、脱层、滑移或可能造成渗漏水的其它外观缺陷存在。
③卷材与穿墙管之间应粘结牢固,卷材的末端收头部位，必须封闭严密。
④卷材的搭接宽度和附加盖口条的宽度均应符合设计要求或规范的规定。
一般搭接缝宽度不宜小于100mm，附加盖口条的宽度不宜小于120mm。
⑤卷材防水层不允许有渗漏水的现象存在。
⑥施工单位要提供防水层施工隐蔽工程的检查验收记录资料。
（2)成品保护及注意事项①施工用的材料和辅助材料多属易燃物质，在存放材料的仓库以及施工现场必须通风良好和严禁烟火,同时要备有消防器材.②在进行立体交叉作业施工时，施工人员必须佩带安全帽.③每次用完的施工机具，必须及时用有机溶剂（如二甲苯等）清洗干净,以便于重复应用。
④在浇筑细石混凝土保护层以前的整个施工过程中，不允许穿带钉子鞋的人员进入施工现场，以免损坏防水层。
⑤在浇筑细石混凝土保护层时，运送混凝土小车的铁腿根部必须用橡胶卷材垫好，并要捆绑牢固，避免小车铁腿损坏卷材防水层。
如发现防水层被损坏,必须修复后，才能浇筑细石混凝土刚性保护层.（二）高聚物改性沥青卷材防水施工工艺高聚物改性沥青防水卷材主要包括弹性SBS改性沥青防水卷材,塑性APP聚合物沥青防水卷材等。
其施工操作可以冷粘法也可热熔法施工。
1。
主要材料及施工工具（1）高聚物改性沥青防水卷材。
（2）配套材料（A）基层处理剂（冷底子油）可用再生橡胶改性沥青的汽油溶液为基层处理剂。
（B）卷材胶粘剂可采用氯丁橡胶改性沥青胶粘剂，用于卷材于基层粘结，或卷材与卷材搭接缝粘结。
改性沥青胶粘剂的粘结剥离强度应不小于8N/10min.（3）辅助材料主要是工业汽油，用于胶粘剂稀释，机具清洗和热熔施工时汽油喷灯的燃料。
（4）主要机具高压吹风机、电动搅拌器、汽油喷灯、料桶、滚动刷、手持压辊、皮尺、弹线绳和消防器材等.2。
施工工艺（1）外防外贴法防水层的粘贴及防水构造与本做法“地下室卷材防水施工外防外贴法”相同。
（A）施工程序与本做法中“外防外贴法”相同。
(B）冷粘结卷材施工复杂部位附加层：地下室阴阳角和穿墙管部位应做附加层处理。
在地下室做大面积卷材粘结前应使用同一粘卷材粘贴附加层.胶粘剂涂刷、卷材冷做粘结、接缝粘结、密封嵌缝、盖口条处理、以及外墙防水层软保护处理等各项工艺操作与本做法的合成高分子卷材施工工艺相同。
（c）热熔卷材施工使用火焰加热器熔化高聚物改性沥青卷材底层的热熔胶，实现卷材粘结.热熔法铺设防水层时，卷材应铺设在预先涂布过基层处理剂的基层表面上，确定铺设的具体位置，先把卷材的末端用液化气或煤气焊枪(热熔焊接专用工具）或汽油喷灯的火焰，熔融其涂盖层,粘贴固定在基层表面上.然后再用焊枪或喷灯的火焰对准卷材与基层表面的夹角边熔融涂盖层边向前缓慢地滚铺成卷的改性沥青卷材,使其粘贴在基层表面上，卷材的搭接宽度以100mm为宜,搭接缝最好用自动热风焊接机骑缝焊接粘牢，也可用焊枪或喷灯的火焰熔焊粘牢，封闭严密。
如为双层卷材防水，铺设第二层改性沥青卷材时，其搭接缝必须与第一层卷材的接缝错开二分之一左右，以便获得更好的防水效果,其铺设方法及接缝方法与第一层做法相同。
其它施工工艺要求与本做法的合成高分子卷材防水施工工艺基本相同。
（2)外防内贴法做法与本做法中的合成高分子卷材防水施工的“外防内贴法"相同。
3。
工程质量验收及成品保护与做法中的合成高分子卷材防水要求相同。
（三）刚柔结合复合防水施工工艺可采用P8防水混凝土,氯化聚乙烯橡胶共混防水卷材和有机硅防水砂浆刚柔结和复合防水（即三道防水线）的外防内贴法施工工艺。
1.主要材料及施工工具(1）有机硅防水砂浆将有机硅防水剂按比例用水稀释后掺入水泥砂浆中抹涂施工.有机硅防水剂主要成分为甲基硅醇钠，在二氧化碳和水的作用下生成甲基硅氧烷，是一种增水物。
可缩聚成网状甲基树脂防水膜，使之堵塞水泥砂浆内部毛细孔,增强密实性，提高抗渗性，从而起到防水作用。
