箱式变电站操作规程标准
箱式变电站操作规程
箱式变电站操作规程箱式变电站运行操作规程1：装置说明箱式变电站（简称箱变），一般由高压室、变压器室和低压室组成，根据其产品结构可分为品字形和目字型排列。
高压室配备有高压进线柜、出线柜、计量柜（根据方案）等，高压进出线柜为XGN15-12型SF6柜，同时高压出线柜采用负荷开关加限流熔断器保护。
当发生一相熔断器熔断时，用熔断器的撞针使负荷开关三相同时分闸，避免缺相运行。
变压器室内安装有油浸式变压器及测温仪，当变压器高温运行时，启动排风扇进行强冷降温，当变压器温度继续上升至超高温时，此时，高压出线柜中的SF6负荷开关跳闸，切断电源。
温控仪的温度值出厂时已经设定。
低压室为JYD型固定式低压配电柜，根据方案设定有受电柜、电容补偿柜及各分路出线柜。
低压受电柜内主开关具有电合电分功能，电容补偿柜内设有手自动投切功能，用户可根据需要自行选择手动或自动功能。
2：通电前检查2.1用户接到产品后，应检查元件是否有损坏，断线，掉头等现象。
产品检验报告及合格证是否齐全。
2.2箱变安装定位后，要将柜内所有螺钉再次紧固，以保证接触良好，配电柜外壳的接地引下线、PE排与系统的接地装置应进行可靠的连接。
2.3配有联络柜或电容辅柜时，应将主柜与联络柜或辅柜相对应的同线号端子用导线连接好，连柜导线应考虑穿保护管进行防护。
3：高低压柜运行操作规程3.1装置配置3.1.1高压进出线柜内分别装有FLN36-12型，FLN36-12D型SF6负荷开关.3.1.2低压侧安装上海华通品牌ZW1框架式断路器和SM40塑壳断路器，断路器具有短路和过载保护功能。
3.2室内照明及带电显示器3.2.1为便于观察、操作及维修方便，箱变内高低压室及变压器室顶部均装有照明灯，灯由门上行程开关控制，开门灯亮，关门灯灭;为防止误入带电区，另外变压器室具有开门报警功能，门开铃响，门关铃止，开门后断开铃声消音开关可使铃声停止，切记关门离开前一定要合上铃声消音开关;照明灯,开门报警的总开关装在低压受电柜内。
箱式变电站低压柜的操作规程
箱式变电站低压柜的操作规程一、目的和适用范围1.目的：为了确保箱式变电站低压柜的正常运行和安全使用，此操作规程旨在规范操作人员对箱式变电站低压柜的操作流程和注意事项。
2.适用范围：适用于所有箱式变电站低压柜的操作人员。
二、操作前准备1.检查电源：确认箱式变电站低压柜的电源是否正常，电源是否处于断开状态。
2.检查安全设施：检查箱式变电站低压柜的安全设施是否完整，如防护罩、漏电保护装置等。
若发现问题应及时报修。
3.环境检查：检查箱式变电站低压柜周围环境，确保无明火、易燃物品等。
三、操作步骤1.正确佩戴安全用具：操作人员应正确佩戴绝缘手套、绝缘鞋等安全用具，确保自身安全。
2.打开柜门：使用适当的工具，打开箱式变电站低压柜的柜门。
3.检查电气连接：检查箱式变电站低压柜内电气连接是否松动、脱落等异常情况。
若发现问题应及时报修。
4.检查元器件：检查箱式变电站低压柜内的元器件是否正常工作，如断路器、开关等。
若发现问题应及时报修。
5.检查接地：检查箱式变电站低压柜的接地情况是否良好，确保接地线连接牢固。
6.操作开关：根据实际需要，逐一操作箱式变电站低压柜内的开关。
在操作开关时应保持手部干燥，避免触碰裸露导体。
7.检查温度：定期检查箱式变电站低压柜的温度，如发热情况应及时报修。
8.关闭柜门：操作完成后，关闭箱式变电站低压柜的柜门，确保柜门锁紧。
四、注意事项1.禁止非授权人员操作：箱式变电站低压柜的操作应由专业人员进行，未经授权的人员不得擅自操作。
2.禁止超负荷运行：箱式变电站低压柜的使用应符合额定电流和负载要求，避免超负荷运行，以防止设备损坏和安全事故。
3.禁止潮湿环境使用：箱式变电站低压柜应避免在潮湿环境下使用，以免影响设备正常工作和操作人员的安全。
4.禁止空载运行：在操作箱式变电站低压柜前，应先确认负载是否正常，避免空载运行造成设备损坏。
5.禁止随意拆卸：禁止操作人员未经授权擅自拆卸箱式变电站低压柜的部件，以免影响设备的正常运行和操作人员的安全。

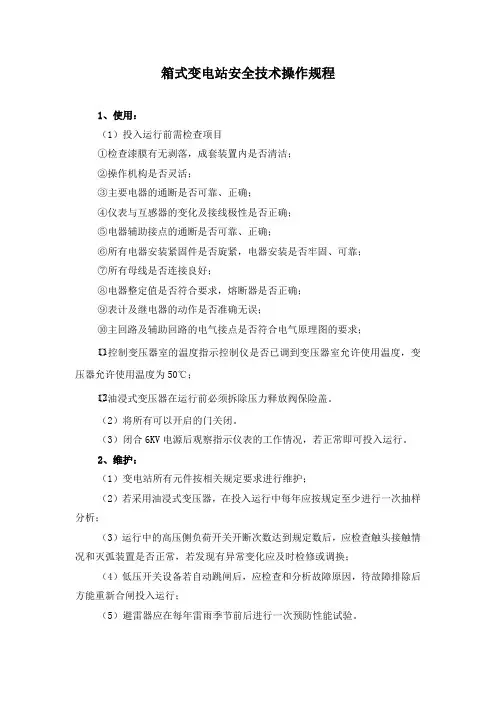

箱式变电站安全技术操作规程
箱式变电站安全技术操作规程1、使用：（1）投入运行前需检查项目①检查漆膜有无剥落，成套装置内是否清洁；②操作机构是否灵活；③主要电器的通断是否可靠、正确；④仪表与互感器的变化及接线极性是否正确；⑤电器辅助接点的通断是否可靠、正确；⑥所有电器安装紧固件是否旋紧，电器安装是否牢固、可靠；⑦所有母线是否连接良好；⑧电器整定值是否符合要求，熔断器是否正确；⑨表计及继电器的动作是否准确无误；⑩主回路及辅助回路的电气接点是否符合电气原理图的要求；11控制变压器室的温度指示控制仪是否已调到变压器室允许使用温度，变○压器允许使用温度为50℃；12油浸式变压器在运行前必须拆除压力释放阀保险盖。
○（2）将所有可以开启的门关闭。
（3）闭合6KV电源后观察指示仪表的工作情况，若正常即可投入运行。
2、维护：（1）变电站所有元件按相关规定要求进行维护；（2）若采用油浸式变压器，在投入运行中每年应按规定至少进行一次抽样分析；（3）运行中的高压侧负荷开关开断次数达到规定数后，应检查触头接触情况和灭弧装置是否正常，若发现有异常变化应及时检修或调换；（4）低压开关设备若自动跳闸后，应检查和分析故障原因，待故障排除后方能重新合闸投入运行；（5）避雷器应在每年雷雨季节前后进行一次预防性能试验。
3、注意事项：（1）箱变底部和基础结合处，需用水泥沙浆抹封，以防水进入电缆室；（2）电缆进入套管其缝隙必须密封，以防小动物、水进入；（3）每隔半年停电对箱变内部进行一次清扫。
发电机安全技术操作规程安全注意事项：1、发电机由专人操作管理，在使用前应详细阅读说明书。
2、发电机使用前一定要装满机油。
3、发电机必须安装在通风良好的地方，因发电机排出的气体有毒。
4、给发电机加油时要先关闭发电机，加油时切勿吸烟，并远离火种，切勿使燃油溢出或洒漏在发动机及消音器上，若不注意吞喝燃油，吸入燃油废气，或不慎弄进眼睛，请立即求医救治，若有燃油洒在皮肤或衣物上，务请立即更衣并用肥皂清洗，在操作或移动发电机时应保持发电机垂直，否则会漏油5、发电机放置在行人及儿童无法触及的地方。
箱式变电站操作规程
箱式变电站操作规程一、送电前操作注意事项及流程1、先检查各个室，高、低压所有开关必须是断开状态，接地开关是否分闸。
2、检查进出线电缆螺丝是否有松动现象，高压柜熔断器是否安装正确。
确认进线无电情况下操作3-5次负荷开关，避免送电时出现空合闸现象。
3、高低压各个母线接点及结构螺丝是否有松动现象，所有导线是否压接牢固。
4、变压器室的检查，高低压端子是否有螺丝松动现象。
若是油变打开压力释放阀，确认油位是否正常，有无渗油现象。
检查变压器的外壳与铁芯接地是否良好。
若是干变检查变压器高低压引线及边接有无损坏或松动，产品外观是否有异物、灰尘。
5、各个室的照明灯是否有脱落现象，变压器分接位置调整好，具体分接看头次送电电压指示，或依据外网电压及用户要求调整。
6、确认网门行程良好，并在送电前关好网门以免出现高压合不上闸的情况。
二、送电操作1、准备工作做好后，在外网电送至进线柜后观察进线带电显示器是否正常。
2、在用户或者电业局人员确认可以送电后，先合闸高压进线→出线柜接地开关必须分闸后在合闸负荷开关→变压器带电运行正常后（最好观察、声响3-5分钟）→观察低压进线柜电压表是否正常，有无缺相。
→合闸低压主进开关→合闸出线（低压馈出回路一般多由用户自行合闸）→电容柜（投切转换，控制器均应打到制动位置）。
停电操作1、先停低压出线回路，再停电容补偿回路。
低压主进开关。
2、再停高压变压器出线负荷开关后，一定要把接地开关合上闸。
3、再停高压进线柜。
配合电业局挂表部分1、先按图纸校线。
（我方的准备工作）2、积极配合电业局挂表人员，挂好表后一定要把接线盒连接环脱开。
3、送电后要检查高低压电度表是否运行正常，有无逆相序现象，卡表是否充值。
4、负控部分要按要求校线，最好能申请用户做一次传动试验，以免送电后出现异常，难以排查。
5、如遇我方图纸与用户地区要求不符合的情况及时做好记录，并及时反馈给公司商务部。
变压器停送电的操作顺序一、主变压器停电操作的顺序是:停电时先停负荷侧，后停电源侧，送电操作顺序是，先送电源侧，再送负荷侧。
_修改箱式变电站操作规程
箱式变电站操作规程
一、一般规定
第1条箱式变电站操作必须由培训合格的电工或配电工进行，必须持证上岗。
第2条操作人员严禁酒后上岗。
第3条停送电、倒闸操作严格执行工作票、操作票制度、停送电制度等电力安全作业规程。
二、操作前的准备
第4条准备好绝缘靴、绝缘手套、验电笔、放电棒、接地线等用具。
第5条操作人员操作前要佩戴好绝缘靴、绝缘手套。
三、操作
第6条送电操作：
手车置于试验位置→上紧后封板→关闭前门并锁紧→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，逆时针旋转分开接地刀→试验断路器合分正常→断路器在分闸状态→插入推进手柄，水平方向按压推进手柄并顺时针旋转，摇至工作位置→合闸送电。
第7条停电操作：
分断断路器→插入推进手柄，水平方向按压推进手柄并逆时针旋转，断路器摇至试验位置→接地刀操作手柄插入柜子右侧中部接地刀开关操作孔内，顺时针旋转合接地开关→开前门→拆卸后封板→检修。
第8条低压柜送电操作：
断路器本体置于试验位置→试验断路器分合闸性能→断路器处于分闸状态→抽出推进摇把（框架下部）→插入推进孔→顺时针旋转断路器至工作位置→按合闸按钮合断路器。
第9条低压柜停电操作：
分断路器→断路器推进手柄逆时针旋转→断路器至分离位置（进线，母联柜固有电气联锁断路器摇至试验位置即可）。
箱式变电站操作规程
箱式变电站操作规程箱式变电站操作规程一、目的和适用范围为了规范和标准化箱式变电站的操作，保证变电站的正常运行与安全，特制定本操作规程。
适用于所有使用箱式变电站的工作人员。
二、安全注意事项1. 工作人员必须正确佩戴劳动防护用具，包括帽子、手套、防护鞋等。
2. 箱式变电站入口必须保持畅通，不能有杂物堆放。
3. 操作时必须使用正确的工具，禁止使用损坏或不适用的工具。
4. 操作人员必须熟悉箱式变电站的结构、性能和使用方法，了解各个设备的安全操作程序。
5. 高压设备的接线部分必须绝缘，禁止使用损坏的绝缘设备。
6. 操作过程中不得擅自更改箱式变电站的内部设备。
7. 禁止在无人监测的情况下进行操作。
8. 操作完成后，必须关闭电源，抽象钥匙，断开所有外部设备，并清理操作区域。
三、操作程序1. 开启箱式变电站操作人员先检查周围环境，确认安全后，将钥匙插入箱式变电站的主控锁，逆时针旋转，打开闭锁状态。
然后，将箱式变电站门打开，检查内部设备的正常情况。
2. 开启主开关确认箱式变电站的主开关处于关闭状态后，操作人员顺时针旋转主开关手柄，将主开关打开，此时箱式变电站开始供电。
3. 连接外部设备将需要供电的外部设备正确接入箱式变电站的开关控制台，确保连接牢固。
4. 监测电流和电压值打开箱式变电站的控制室门，通过电流表和电压表检测所有设备的电流和电压值，确保在正常范围内。
如有异常情况，应及时采取措施排除故障。
5. 完成操作后关闭箱式变电站操作人员将外部设备从箱式变电站中断开，确保安全后，顺时针旋转主开关手柄，将主开关关闭。
然后关闭箱式变电站的控制室门。
最后，将钥匙插入主控锁，顺时针旋转，关闭并闭锁箱式变电站。
四、操作常见故障排除1. 设备无法启动：检查箱式变电站主开关是否打开，以及外部设备是否正确连接。
2. 电流或电压值异常：检查所有设备的接线是否松动或损坏，并检查变电站内部绝缘是否完好。
3. 触电：在操作过程中如遇触电情况，操作人员应立即停止操作，用干燥的绝缘材料隔离电源并寻求帮助。
箱式变电站操作规程
箱式变电站操作规程1.目的保证高压供电设备操作正确性和安全性。
2.适用范围箱式变电站高压环网柜及及各出线开关柜。
3.职责3.1高压进网技工负责高压供电设备的操作。
3.2领班负责高压供电设备的综合管理及工作指导。
4.工作程序4.1高压操作实行"工作票"制度。
4.2高压操作必须由两名持电工进网作业许可证的技工操作,其中一人读票监护，另一人按工作票要求操作。
4.3操作高压设备必须戴高压绝缘手套，穿高压绝缘鞋并站在绝缘垫上操作。
4.4停电检修。
先停低压各分路开关,，再停低压总开关。
再按高压开关柜操作程序停高压。
全部或部分停电作业时,停电应用同等电压等级验电器检验无误后,合上接地刀闸或接好短路接地线,并在断开的开关上悬挂"有人工作，禁止合闸"标示牌。
4.5操作完毕,检查无误后,填写高压操作记录。
5.高压开关柜操作程序。
5.1送电操作程序5.1.1断开10千伏进线柜接地刀闸。
5.1.2合10千伏进线隔离刀闸。
5.1.3断开/出线柜接地刀闸。
5.1.4合出线柜负荷开关。
5.1.5停电操作与送电操作相反。
5.1.6住宅用高压开关柜操作程序。
6.手动送电操作程序6.1按5.1操作程序。
6.2把储能操作手柄插入操作孔内,进行储能操作,到储能显示牌显示"已储能"状态。
6.3按"合闸"按钮,断路器合闸。
6.4手动分闸操作程序:按"分闸"按钮,断路器跳闸，带电显示灯灭，断路器处于断开状态。
箱式变电站高压柜操作规程
箱式变电站高压柜操作规程箱式变电站高压柜是变压器、开关设备及配电装置的集合，其操作涉及高压设备及电气装置，因此，为了确保操作的安全性和高效性，制定了以下的操作规程。
一、操作前的准备工作1. 操作人员应戴好工作证，熟悉箱式变电站高压柜的结构、性能和工作原理，并具备相应的电气知识和操作能力。
2. 检查箱式变电站高压柜是否处于断电状态，确认高压柜内无电源供电后方可进行操作。
3. 检查操作工具是否完好，确保工具的使用安全。
二、操作步骤1. 打开高压柜前盖，检查高压柜内部的开关设备及配电装置是否正常。
2. 检查高压柜内的电气连接是否松动或接触不良，并进行必要的清理和紧固。
3. 操作前应确认箱式变电站高压柜的接地装置是否正常，确保操作安全。
4. 按照操作规程及时关闭高压柜前盖，并进行锁紧，防止误操作。
三、操作时的注意事项1. 在操作高压柜时，应穿戴绝缘手套、绝缘鞋等个人防护装备，防范高压电击事故的发生。
2. 操作人员应始终保持清醒和专注，禁止戴耳机等影响安全的装置。
3. 操作时禁止用湿手触碰高压柜及其配电装置，以免发生触电事故。
4. 在操作高压柜时，应遵循“先开后合，先合后开”的原则，确保操作的合理有序。
5. 在执行带电操作时，应按照操作手册要求逐一操作，并遵守相应的操作流程。
四、异常处理1. 如果在操作过程中发现或预见到异常情况，应立即停止操作，并及时向上级报告。
2. 如果发生高压柜内有烟雾、异味或电流异常等紧急情况，应按照紧急处理流程，迅速采取相应的措施，确保人员和设备的安全。
五、操作结束1. 操作结束后，应将高压柜前盖关闭并锁紧，确保其他人员无法随意进入高压柜内。
2. 清理操作现场，将工具、设备等归位，并做好记录工作。
3. 交班时，应将操作过程中的有关情况和注意事项详细记录，以备后续操作参考。
以上是对箱式变电站高压柜操作规程的总结，通过严格遵守操作规程，可以有效地保障操作人员和设备的安全，提高工作效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变电站操作规程标准
箱式变电站是一种集变压器、开关设备和保护装置于一体的配电设备，其操作规程标准是为了保证运行安全、提高操作效率和保障设备寿命。
下面就为您介绍一份箱式变电站操作规程标准。
一、安全操作规定
1. 操作人员必须通过相关培训并持有相应证书，了解变电站的原理和操作规程，并接受定期的培训和考试以保证操作水平。
2. 进入变电站工作时，须佩戴防护装备，如安全帽、安全鞋和防护手套等。
3. 所有的开关设备操作前，必须确保上锁、断电并贴上“禁止合闸”标志。
4. 切勿在设备运行或试验过程中随意触摸设备或摘取开关柜门盖板，防止触电或误动装置。
5. 禁止在设备周围堆放杂物或存放易燃、易爆物品，并要保持设备周围的清洁卫生。
二、操作流程规范
1. 检查设备
a. 检查箱式变电站的外观，确保无明显的机械损伤或外露的电线。
b. 检查设备运行状态，如设备背景噪音是否正常、各指示灯是否正常等。
2. 检查电源
a. 确认供电线路的电源是否正常，开关是否处于断开状态。
b. 检查变电站外部的电缆连接是否牢固，无松动现象。
3. 开始操作
a. 解锁开关，并将其定位到所需操作的位置。
b. 通过操纵开关按钮或旋转开关柄，将设备切换到所需的工作状态。
4. 检查工作状态
a. 在切换工作状态后，密切注意设备运行情况，如设备的运行噪音、温度、压力等。
b. 检查各种仪表或显示屏上的数据，如电流、电压、检漏指示等是否正常。
5. 操作完成
a. 当工作完成后，将开关复位并上锁，贴上“可合闸”标志。
b. 再次检查设备是否处于正常停机状态，无异响、漏电等异常情况。
c. 清理现场，将工具、设备等归位或存放到指定位置，并关闭门窗。
三、紧急情况处理
1. 在出现火灾、短路、电气事故等紧急情况时，首先要确保自己的安全，然后立即向上级主管报告并采取必要的紧急措施。
2. 在紧急情况下，必要时可以使用灭火器材进行初级灭火，但要注意使用正确的灭火器材和灭火方法，防止事态扩大。
3. 在紧急情况处理完毕后，要及时对事故现场进行记录和分析，以便及时改进操作方法或设备。
四、设备维护规范
1. 定期对箱式变电站进行巡视检查，确保设备运行正常，如出现异常情况需要及时汇报并进行维修。
2. 定期清洁箱式变电站设备及周围环境，防止尘土积累和设备寿命下降。
3. 高温季节要注意箱式变电站的降温措施，特别是设备在户外或在密闭区域。
4. 及时检修和更换设备中的老化或损坏的零部件，确保设备的正常运行和安全性能。
以上就是一份箱式变电站操作规程标准的简要介绍，操作人员必须严格遵守规程，在操作过程中保持思维敏捷、作业规范，确保设备的安全运行和人员的安全。
