2《工厂电气控制设备》项目二测试试卷
工厂电气控制技术试题库
一、判断(共计50分,每题2.5分)1、选用熔断器时，熔断器的额定电流值应与熔体的额定电流值相等。
A. 正确正确:【B】2、一定规格的热继电器，其所装的热元件规格可能是不同的。
A. 正确正确:【A】3、没有灭弧罩的刀开关，可以切断负荷电流。
A. 正确正确:【B】4、F系列可编程序控制器辅助继电器用T表示。
A. 正确正确:【B】5、直流电磁铁励磁电流的大小与行程成正比。
A. 正确正确:【B】6、F系列可编程序控制器地址是按十进制编制的。
A. 正确正确:【B】7、三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
A. 正确8、闸刀开关可以用于分断堵转的电动机。
A. 正确正确:【B】9、F系列可编程控制器内部元件计数器为加法计数器，当计数器接通后，从设定值一直减到零时，计数器线圈有电，相应触点动作。
A. 正确正确:【B】10、F系列可编程序控制器梯形图规定元件的地址必须在有效范围内。
A. 正确正确:【A】11、辅助继电器、计时器、计数器、输入和输出继电器的触点可使用无限次。
A. 正确正确:【A】12、在选用“热继电器”作为保护性电器元件的时候，其“额定电流值”要大于被保护的电器（例如：电动机）的额定电流值。
A. 正确正确:【A】13、热继电器的额定电流就是其触点的额定电流。
A. 正确正确:【B】14、可编程序控制器的程序由编程器送入处理器中的控制器，可以方便地读出、检查与修改。
正确:【B】15、按钮的作用就是按动按钮后用来接通电动机的电路的。
A. 正确正确:【B】16、可编程序控制器是一种专门在工业环境下应用而设计的数字运算操作的电子装置。
A. 正确正确:【A】17、因为“自动开关”已经具有多种保护功能，所以在控制电路中可以只采用自动开关来对电路或电气设备进行保护。
A. 正确正确:【A】18、可编程序控制器编程简单，操作方便，维修容易，易发生操作失误。
A. 正确正确:【B】19、长动和点动的主要区别在于松开启动按钮后，电动机能否继续保持得电运转的状态。

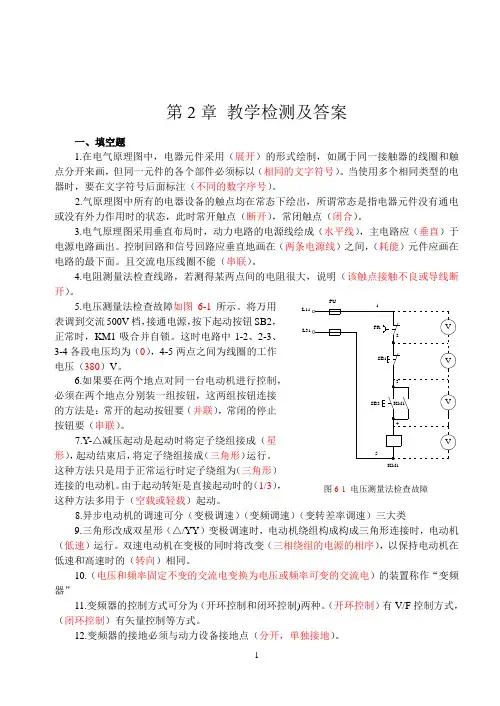

工厂电气控制第2章教学检测及答案
第2章 教学检测及答案一、填空题1.在电气原理图中，电器元件采用（展开）的形式绘制，如属于同一接触器的线圈和触点分开来画，但同一元件的各个部件必须标以（相同的文字符号）。
当使用多个相同类型的电器时，要在文字符号后面标注（不同的数字序号）。
2.气原理图中所有的电器设备的触点均在常态下绘出，所谓常态是指电器元件没有通电或没有外力作用时的状态，此时常开触点（断开），常闭触点（闭合）。
3.电气原理图采用垂直布局时，动力电路的电源线绘成（水平线），主电路应（垂直）于电源电路画出。
控制回路和信号回路应垂直地画在（两条电源线）之间，（耗能）元件应画在电路的最下面。
且交流电压线圈不能（串联）。
4.电阻测量法检查线路，若测得某两点间的电阻很大，说明（该触点接触不良或导线断开）。
5.电压测量法检查故障如图6-1所示。
将万用表调到交流500V 档，接通电源，按下起动按钮SB2，正常时，KM1吸合并自锁。
这时电路中1-2、2-3、3-4各段电压均为（0），4-5两点之间为线圈的工作电压（380）V 。
6.如果要在两个地点对同一台电动机进行控制，必须在两个地点分别装一组按钮，这两组按钮连接的方法是：常开的起动按钮要（并联），常闭的停止按钮要（串联）。
7.Y-△减压起动是起动时将定子绕组接成（星形），起动结束后，将定子绕组接成（三角形）运行。
这种方法只是用于正常运行时定子绕组为（三角形）连接的电动机。
由于起动转矩是直接起动时的（1/3），这种方法多用于（空载或轻载）起动。
8.异步电动机的调速可分（变极调速）（变频调速）（变转差率调速）三大类9.三角形改成双星形（△/YY ）变极调速时，电动机绕组构成构成三角形连接时，电动机（低速）运行。
双速电动机在变极的同时将改变（三相绕组的电源的相序），以保持电动机在低速和高速时的（转向）相同。
10.（电压和频率固定不变的交流电变换为电压或频率可变的交流电）的装置称作“变频器”11.变频器的控制方式可分为（开环控制和闭环控制)两种。
工厂电气试卷及答案
试卷一一、选择题1、功率小于（）的电动机控制电路可用HK系列刀开关直接操作。
A、4KWB、5.5KWC、7.5KWD、15KW2、HZ10系列组合开关的额定电流一般取电动机额定电流的（）。
A、1～1.5倍B、1.5～2.5倍C、2.0～3.0倍D、3.5～5倍3、交流接触器的（）发热是主要的。
A、线圈B、铁心C、触点D、短路环4、由4.5KW、5KW、7KW3台三相笼型感应电动机组成的电气设备中，总熔断器选择额定电流（）的熔体。
A、30AB、50AC、70AD、15A5、DZ5-20型低压断路器的欠电压脱扣器的作用是（）。
A、过载保护B、欠电保护C、失压保护D、短路保护6、交流接触器短路环的作用是（）。
A、短路保护B、消除铁心振动C、增大铁心磁通D、减少铁心磁通7、常用低压保护电器为（）。
A、刀开关B、熔断器C、接触器D、热继电器8、手动切换电器为（）。
A、低压断路器B、继电器C、接触器D、组合开关9、低压电器产品全型号中的第一位为（）。
A、设计序号B、基本规格代号C、类组代号Ｄ、辅助规格代号10、低压开关一般为（）。
A、非自动切换电器B、自动切换电器C、半自动切换电器D、无触点电器11、HH系列刀开关采用储能分合闸方式，主要是为了（）。
A、操作安全B、减少机械磨损C、缩短通断时间D、减少劳动强度12、用于电动机直接启动时，可选用额定电流等于或大于电动机额定电流（）三极刀开关。
A、1倍B、3倍C、5倍D、7倍13、HZ系列组合开关的储能分合闸速度与手柄操作速度（）。
A、成正比B、成反比C、有关D、无关14、按下复合按钮时，（）。
A、动合触点先闭合B、动断触点先断开C、动合、动断触点同时动作D、无法确定15、DZ5-20型低压断路器的热脱扣器用于（）。
A、过载保护B、短路保护C、欠电保护D、失压保护二、判断题1、低压开关可以用来直接控制任何容量的电动机起动、停止和正反转。
（）2、HK系列刀开关设有专门的灭弧装置。
工厂电气控制技术测试题-
工厂电气控制技术测试题一、填空题电器。
11、速度继电器的常闭触头符号表示为_________________。
13、 PLC内部等效继电器的符号约定：表示线圈、表示常闭触点、表示常开触点。
14、 0～T199是 ms定时器、T200～T245是 ms定时器。
15、绕线异步电动机有起动和起动两种控制电路。
16、电磁机构由、和组成。
17、交流接触器主要由系统、系统、装置等部分组成。
二、判断题：（对的在括号里画“√”，错的画“×”）1、电气原理图中个电器元件按它们的实际位置画在一起。
（）电流。
（）13、作为电动保护用熔断器应考虑电动机的启动电流，一般熔断器的额定电流为电动机额定电流的2～2.5倍。
（）14、没有灭弧罩的刀开关，可以切断负荷电流。
（）15、接触器触头的常开和常闭是指电磁系统未通电动作前触头的状态。
（）三、单项选择题：1、甲乙两个接触器，欲实现互锁控制，则应（）A、在甲接触器的线圈电路中串入乙接触器的动断触点B、在乙接触器的线圈电路中串入甲接触器的动断触点C、在两个接触器的线圈电路中互串对方的动断触点11、电气图中，低压断路器的文字符号为（）。
A、QSB、QFC、SQD、SB12、不属于笼型异步电动机降压启动方法的是（）启动。
A、自耦变压器降压B、星形一三角形换接C、延边三角形D、在转子电路中串联变阻器13、中小容量异步电动机的过载保护一般采用（）。
A、熔断器B、磁力启动器C、热继电器D、电压继电器14、在电动机的连续运转控制中，其控制关键是（）。
C、系统图D、电气安装图19、交流接触器是利用（）配合动作的一种自动控制电器。
A、电动力与弹簧弹力B、外施压力与弹簧弹力C、电磁力与空气阻尼力D、电磁力与弹簧弹力20、对绕线型电动机而言，一般利用（）方法进行调速。
A、改变电源频率B、改变定子极对数C、改变转子电路中电阻D、改变转差率四、不定项选择题1、低压断路器具有保护。
①短路②过载③过电压34、低压断路器具有。
《工厂电气控制技术》试题库 《工厂电气控制》试卷A答案
《工厂电气控制技术》试卷A答案一、填空题1、高压电器，低压电器，1200 ，1500 ，低压电器2、电磁机构、触点系统3、过载，短路4、主轴带动工件的旋转运动，砂轮的旋转运动，主轴的旋转运动，主轴带动铣刀的旋转运动。
5、红色停止绿色起动6、主电路辅助电路。
未受外力或未通电状态（初始状态）7、定子绕组串电阻、星-三角形换接、串自耦变压器8、反接制动，100r/min9、直流接触器CZ系列、设计序号、额定电流10、二、判断题1、（×）2、（•）3、（•）4、（×）5、（•）6、（×）7、（×）8、（•）9、（×） 10、（•）三、分析题1.2、QS+，KM1主触点闭合，电动机M全压起动并运行；KM2主触点闭合，电动机M实现能耗制动。
起动：SB2↓→KM1+自锁，KMI主触点闭合，M全压起动并运行；KS+，为能耗制动作好准备。
制动：SB1↓→KM1-，KM2+自锁，KM2主触点闭合，M通入直流电能耗制动，n ↓↓→当n<100r/m时，KS-，KM2-，制动结束。
四、简答题1.接触器主要用于远距离频繁控制负载，切断带负荷电路。
中间继电器主要用于控制电路中，将被控量转换成控制电路所需的电量或开关信号。
他们的区别在于，中间继电器的触点数多，且没有主辅之分。
2. 熔断器是短路保护，热继电器是长期过载保护。
3. 所有起动按钮的常开触点并联，所有停止按钮的常闭触点串联。
4.自锁：依靠接触器自身的辅助触头而使其线圈保持通电现象。
互锁：利用两个接触器的常闭辅助触头的断开来锁住对方线圈的电路的控制方法。
连锁：利用接触器的辅助触头使后续线路通电的控制方法。
五、设计题1.2.。
答案 12级《工厂电气控制设备》期末考试试卷(A)
宁夏民族职业技术学院2013--2014学年第二学期机电工程系机电技术应用专业12级《工厂电气控制设备》期末考试试卷（A）一、填空题（每空1分，共18分）1 、三相异步电动机常用的电气制动方法有：_反接制动__ 、_能耗制动____ 。
2、改变直流电动机的旋转方向方法是改变电枢电流的方向 _______________、_ ___改变励磁电流的方向___________。
3、三相笼式异步电动机常用减压起动方法有 _定子绕组串电阻减压起动_________ 、_ __ Y-▲_减压起动________、 __自耦变压器减压起动_____________、 _______延边三角形_减压起动____ 。
4、三相异步电动机调速依据是n=(1-s)60f1/p，调速方法有：___变级调速___________、__变频调速_____________、_改变转差率调速_____________。
5、按异步电动机转子的结构形式,可把异步电动机分为_三相笼型异步电动机________和_三相绕线式异步电动机________等类。
6、指出如下符号代表哪种电气元器件：FU SQ KM KA KT熔断器__ 、_行程开关、接触器 _、中间继电器_、时间继电器。
二、选择题（每空2分，共32分）1、在电动机正反转控制电路中，若两只接触器同时吸合，其后果是（B ）A、电动机不能转动B、电源短路C、电动机转向不定2、交流接触器铁心上装有短路环，其作用是（C ）A、增加吸力B、减缓冲击C、消除铁心振动和噪声3、控制电动机反接制动的电器应是（C ）。
A、电流继电器 B. 时间继电器 C. 速度继电器4、按下复合按钮或接触器线圈通电时，其触点动作顺序是（ A ）。
A、常闭触点先断开B、常开触点先闭合C、两者同时动作5、X62W万能铣床主轴采用变速冲动的目的是（A ）A、便于齿轮啮合B、减小惯性C、减小起动电流6、自锁控制电路具有失压保护功能，实现该功能的电器是（D ）A、按钮 B 、热继电器 C、熔断器 D、接触器7、各电器线圈的接法（ A ）A、只能并联B、只能串联C、根据需要可以并联或串联8、控制工作台自动往返的控制电器是（ C ）A、自动空气开关B、时间继电器C、行程开关9、采用星－三角降压起动的电动机，正常工作时定子绕组接成( A )A、三角形B、星形C、星形或三角形D、定子绕组中间带抽头10、转子绕组串电阻起动适用于(B )A、鼠笼式异步电动机B、绕线式异步电动机C、串励直流电动机D、并励直流电动机11、电磁吸盘的电路文字符号是（D ）A、YAB、YBC、YCD、YH12 、Z35摇臂钻床中摇臂升降电动机与立柱松紧电动机不设过载保护是因为（B ）A 、不会过载B、暂时工作 C 、长期工作也没有关系13 、X62W万能铣床中若主轴未起动，则工作台(A )A、不能有任何进给B、可以进给C、可以快速进给14 、Z35摇臂钻床的零压保护靠图3—15中的( C )A 、SQ1 B、SQ2 C、KA D 、SA115 、在三项绕线式异步电动机的整个启动过程中，频敏变阻器的等效阻抗变化趋势是( B )A 、由小变大B、由大变小 C 、恒定不变16、在三项异步电动机正反转控制线路中，当一个接触器的触点熔焊另一个接触器吸合时，将发生短路故障，能够阻止这种短路故障的保护环节是( A )A 、接触器触电互锁B、复合按钮连锁C、行程开关连锁三、判断题（每题2分，共20分）1、Z35摇臂钻床使用十字开关操作的优点是节省按纽（×）2、X62W万能铣床的主轴系统中装有飞轮，为了提高工作效率，所以停车必须制动（√）3、M7475B平面磨床的工作台转动与磨头的下降可以同时进行（×）4、T68卧式镗床中工作台及镗头架的自动进给与主轴及花盘刀架的自动进给不能同时进行（√）5、他励直流电动机必须保证在有励磁电压下启动（√）6、串励直流电动机必须在空载或轻载情况下启动（×）7、并励直流电动机改变转向时，只要将两根电源线对调就可以了（×）8、无论是直流电动机还是交流电动机，进行能耗制动时都应采取防止出现反转现象的控制措施（×）9、电路图中各电器触点所处的状态都是按电磁线圈未通电或电器未受外力作用时的常态画出的（√）10、接触器的银或银合金触电在分断电弧时生成黑色的氧化膜，会造成触点接触不良，因此必须锉掉（×）四、论述题（共15分）试分析交流电动机能耗制动控制电路图的工作原理。
工厂电气控制设备复习题
工厂电气控制设备复习题————————————————————————————————作者：————————————————————————————————日期：低压电器一、填空题1、电动机拖动生产机械称为（P1）2、电力拖动的控制设备主要由等按一定规律连接成的控制线路组成。
（P1）3、电力拖动的控制方法有。
1、低压电器按它在电气线路中的作用和所处的地位分为。
（P3）2、熔断器主体是用制成的熔体，在被保护电路中。
（P3）3、熔断器对轻度过载反应迟钝，一般只能做保护用。
（P4）4、使用铁壳开关应注意外壳要，以防止以外漏电造成触电事故。
（P10）5、接触器是一种用来的电器，一般情况下其控制对象为电动机。
也可用于其他负载。
6、接触器按主触点通过的电流种类可分为两种。
（P17）7、交流接触器主要有等部分组成。
（P17）8、交流接触器的触点按用途可分为两种。
（P18）9、交流接触器的辅助触点有成对组成。
（P18）10、交流接触器的电磁系统用来操纵触电的，它有等三部分组成。
（P18）11直流接触器一般采用方式灭弧。
（P22）12、继电器是一种根据的变化控制电路，以完成保护或控制任务的电器。
（P24）13、继电器一般由三个基本部分组成。
（P24）14、电流继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P25）15、电压继电器是根据而接通或断开电路的继电器，线圈的，在主电路中。
分为两种。
（P26）17、时间继电器是从得到输入信号起，需经过的继电器。
它的种类有等几种。
（P29）18、空气阻尼式继电器有、两种。
19、热继电器是一种利用来切断电路的保护电器。
（P34）二、是非题1、熔断器对略大于负载额定电流的保护是十分可靠的。
（）（P4）2、直流接触器采用磁吹灭弧。
接线时应注意电流的方向，否则电弧将因反向移动而进不了灭弧罩内。
（）（P22）三、选择题1、设三相异步电动机I N=10A，△形连接，用热继电器作过载保护，热继电器型号可选型。
《工厂电气自动控制》期末试题
深州市职教中心2012—2013学年第二学期期中考试12级电工电子升学班《工厂》试题试卷说明：1、考试时间90分钟，满分100分。
2、本试题共三页，共五大题。
一、填空题（1分/空，共20分）1、热继电器使用时，需将_________串在主电路中，__________串在控制电路中。
2、熔断器主要由、安装熔体的、和三部分。
3、交流接触器主要由、、和辅助部件等组成。
4、交流接触器触头接触情况可分为、和三种。
5、在正反转控制电路中，我们要__________任意两项电源的相序来进行正反转间的切换。
6、低压电器按其用途和所控制的对象不同分为____________和_____________。
7、断路器中的电磁脱扣器作__________保护用。
8、倒顺开关是用来控制电动机的______、______和停止9、低压电器通常是指工作在交流____V以下与直流1200V及以下的电路中的电器。
10、继电器是一种根据或得变化接通或断开控制电路，已完成控制或保护作用的电器。
二、单择题（1分/空，共20分）1、在使用熔断器时，要保证熔体的额定电流（）熔断器的额定电流。
A、>B、≥C、≤D、不确定2、当从螺旋式熔断器的瓷帽玻璃窗口观测到带小红点的熔断器指示器自动脱落时，表示熔丝（）A、未熔断B、已经熔断C、无法判断3、当一个接触器得电时，通过其辅助常闭触头使另一个接触器不得电动作，接触器之间的这种相互制约的作用叫接触器（）。
A、自锁B、过载C、点动D、联锁4、电动机Y-Δ降压起动时的启动电流为Δ形接法起动电流的（）。
A、BC、1/3D、35、（）是依靠改变电动机定子绕组的电源相序来产生转动力矩，迫使电动机迅速停转的。
A、能耗制动B、再生发电制动C、电容制动D、反接制动6、三相异步电动机过载保护用的电器是（）。
A、接触器B、熔断器C、中间继电器D、热继电器7、辅助电路编号按（）原则，从上至下、从左至右的顺序，使用数字依次编号，每经过一个电器元件号，编号依次递增。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《工厂电气设备控制》项目二测试卷
班级姓名学号得分
一、填空题（每空0.5分，共35分）
1．按钮的触点允许通过的电流较，一般不超过 A,是一种常用的电器。
2．按钮按不受外力作用（即静态）时触点的分合状态，可以分为、、。
3．接触器的控制对象主要是，还可以控制电热设备、电焊机、电容器等其他负载。
4．接触器按种类，可分为直流接触器和交流接触器两大类。
5．交流接触器主要由、、及辅助部件等组成。
6．交流接触器的电磁系统主要由、、三部分组成。
7．交流接触器发热的主要部件是，一般用E形叠压而成，其目的是减少铁心的和损耗。
8．交流接触器常采用、、灭弧装置。
9．常用的CJ10等系列交流接触器在 %～ %的额定电压下，能保证可靠地吸合。
10．直流接触器发热的主要部件是。
直流接触器线圈中通过的是直流电，铁心中不会产生和损耗，因此，其铁心可用制成。
11．由于直流接触器主触点在分断较大直流电流时会产生强烈的电弧，所以直流接触器一般采用灭弧装置结合其他灭弧方法灭弧。
12．热继电器是利用流过热继电器的电流所产生的而动作的自动保护电器。
13．热继电器主要与配合使用，用作电动机的保护、保护、电流不平衡运行保护及其他电气设备发热状态的控制。
14．热继电器在安装时，其热元件应联在电路中，动断触点应联在电路中。
15．热继电器的结构形式可根据电动机定子绕组的连接方式来选择。
作三角形联结的电动机应选用的热继电器。
16．当松开按钮后，接触器通过自身的触点使其线圈保持的作用称为自锁；与起动按钮并联起自锁作用的辅助动合触点称为。
17．接触器自锁正转控制线路中，除了利用熔断器作保护外，还具有
和保护作用。
18．电气控制线路电路图，一般分为、和三部分绘制。
19．在电气控制线路电路图中，主电路通过的是电动机的电流，电流较大。
主电路一般画在电路图的侧并垂直电源电路。
20．在电气控制线路电路图中，辅助电路一般包括控制主电路工作状态的电路、显示主电路工作状态的电路、提供机床设备局部照明的电路等。
21．画电气控制线路电路图时，辅助电路要跨接在相电源之间，用细实线垂直画在主电路的，并且耗能元件要画在电路图的。
22．电路标号应按照原则进行标注，即电路中连接在一点的所有导线因具有同一电位而标注相同的电路标号。
23．绘制电路图时，各电气元件的触点位置均应按电路或电气元件时的常态位置画出。
24．在电路图中，同一电气元件的不同部分按其在电路中所起的作用不同而画在不同的地方，但必须标注相同的。
25．识图电气控制线路电路图的基本步骤为：先识读，后识读。
26．接触器一般应安装在垂直面上，倾斜度不超过。
27．热继电器出线端的导线过细，将导致热继电器可能会动作。
28．板前明线布线时，应以为中心，由内向外，由低到高，先控制电路，后主电路的顺序进行，做到前面的布线不会妨碍后面布线。
29．通电试车时应遵守操作规程，由一人，一人。
30．在使用电阻测量法测量前，必须切断控制线路的，并验电，确认无电后才能测量。
31．连续与点动混合正转控制线路中，点动按钮的动断触点与自锁触点联后，再与起动按钮联。
32. 在具有过载保护的接触器自锁正转控制线路中，若接触器主触点有一相接触不良，则按下起动按钮后，电动机会发生故障现象。
二、选择题（请把正确答案的字母填入括号中，每题1分，共15分）
1．按下复合按钮时，按钮的动合触点和动断触点动作情况是（）
A、动断触点先断开
B、动断触点先闭合
C、动合触点先闭合
D、动合触点先断开
2．交流接触器E形铁心中柱端面留有0.1～0.2mm的气隙是为了（）
A、减小剩磁影响
B、减小铁心振动
C、散热
D、以上均有
3．对于额定电流在20A及以上的CJ10系列交流接触器，常采用灭弧。
（）
A、栅片灭弧装置
B、纵缝灭弧装置
C、双断口结构的电动力灭弧装置
D、以上灭弧装置均可
4．交流接触器线圈过热而烧毁的原因可能是（）
A、线圈电压过高
B、线圈电压过低
C、线圈短路
D、以上都有可能
5．如果交流接触器的衔铁吸合不紧，工作气隙较大将导致（）
A、铁心涡流增大
B、线圈电感增大
C、线圈电流增大
D、线圈电流减小
6．接触器的主触点的额定电压应所控制负载的额定电压。
（）
A、大于
B、等于
C、小于
D、大于或等于
7．直流接触器的磁路中常垫有非磁性垫片，其作用是（）
A、减小铁心涡流
B、减小吸合时的电流
C、减小剩磁影响
D、增大吸合时的电流
7．下列低压电器中，具有过载保护功能的是（）
A、接触器
B、熔断器
C、热继电器
D、按钮
8．在接触器自锁正转控制线路中，自锁触点的连接方法正确的是（）
A、并联在停止按钮两端
B、与停止按钮串联
C、并联在起动按钮两端
D、与起动按钮串联
9．单台三相交流异步电动机的3根电源引线，按相序依次编号为（）
A、U1、V1、W1
B、1U、1V、1W
C、U11、V11、W11
D、U、V、W
10．辅助电路标号应按“等电位”原则进行标注，按从上到下、从左到右的顺序用依次编号。
（）
A、数字
B、字母
C、字母和数字
D、以上均可
11．在图1所示的电路中，能实现正常的起动和停止的是图（）
A B C D
图1
12．在图2所示的电路中，正常操作后会出现短路现象的图（）
A B C D
图2
13．在图3所示控制电路中，正常操作时会出现点动工作状态的图是
（）
A B C D
图3
14．在具有过载保护的接触器自锁正转控制线路中，若按下起动按钮，电动机能起动运行，但松开起动按钮后，电动机即断电停止运行，其原因是（）
A、热继电器动断触点接触不良
B、停止按钮接触不良
C、接触器自锁触点接触不良
D、接触器损坏
15．在具有过载保护的接触器自锁正转控制线路中，若按下起动按钮，发现接器KM能吸合，但按下停止按钮时，接触器KM不能断电释放，这时应（）
A、立即切断电源开关
B、再次按停止按钮
C、取下主电路熔断器
D、以上方法均可
三、问答题（16分）
名称起动按钮复合按钮接触器线圈
图形
符号
文字
符号
名称
接触器主触点热继电器热元件热继电器动断触点
图形
符号
文字
符号
6分）
（a）（b）（c）
（d）（e）（f）
图4
3．为什么热继电器在电动机控制线路中不能作为短路保护器件使用？（4分）
四、综合题（34分）
1.某电力拖动系统中有一台型号为Y132S-4型三相异步电动机，其额定功率为4KW，额定电压为380V，额定电流为8.8A，定子绕组作三角形接法。
若用热继电器作过载保护，试选择熔断器、交流接触器、热继电器的型号和规格。
（6分）
2．图5所示为采用电阻分段测量法查找具有过载保护的接触器自锁正转控制线路中控制电路故障点的示意图，请根据测量结果将故障点填写在表1中。
（8分）
图5 电阻分段测量法示意图图6 电压分阶测量法示意图
故障现象测试
状态
1-2 2-3 3-4 4-0 故障点
按下起动
按钮SB1，接触器KM 不能吸合按下
SB1
不放
∞- - -
①
0 ∞- -
②
0 0 ∞-
③
0 0 0 ∞④
3.图6所示为采用电压分阶测量法查找具有过载保护的接触器自锁正转控制线路中控制线路故障点的示意图，请根据测量结果将故障点填写在表2中。
（10分）
故障
现象
测试
状态
0-1 0-2 0-3 0-4 故障点
按下
起动
按钮
SB1，
接触
器KM
不能
吸合
按下
SB1
不放
0 - - -
①
380V 0 - -
②
380V 380V 0 -
③
380V 380V 380V 0
④
380V 380V 380V 380V ⑤
4．如图所示为连续与点动混合正转控制线路电路图，试说明其工作原理。
若按下SB1起动按钮，电动机能运转，松开起动按钮后电动机即停转，其原因有哪些？（10分）
连续与点动混合正转控制线路电路图。
