单片机中断触发方式代码

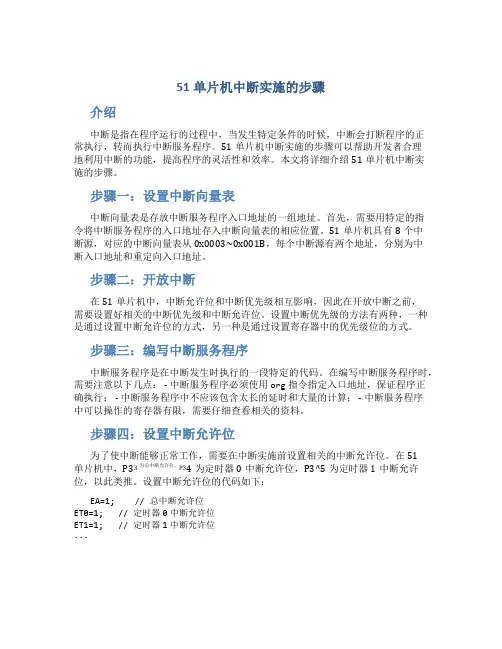

51单片机中断实施的步骤
51单片机中断实施的步骤介绍中断是指在程序运行的过程中，当发生特定条件的时候，中断会打断程序的正常执行，转而执行中断服务程序。
51单片机中断实施的步骤可以帮助开发者合理地利用中断的功能，提高程序的灵活性和效率。
本文将详细介绍51单片机中断实施的步骤。
步骤一：设置中断向量表中断向量表是存放中断服务程序入口地址的一组地址。
首先，需要用特定的指令将中断服务程序的入口地址存入中断向量表的相应位置。
51单片机具有8个中断源，对应的中断向量表从0x0003~0x001B，每个中断源有两个地址，分别为中断入口地址和重定向入口地址。
步骤二：开放中断在51单片机中，中断允许位和中断优先级相互影响，因此在开放中断之前，需要设置好相关的中断优先级和中断允许位。
设置中断优先级的方法有两种，一种是通过设置中断允许位的方式，另一种是通过设置寄存器中的优先级位的方式。
步骤三：编写中断服务程序中断服务程序是在中断发生时执行的一段特定的代码。
在编写中断服务程序时，需要注意以下几点： - 中断服务程序必须使用org指令指定入口地址，保证程序正确执行； - 中断服务程序中不应该包含太长的延时和大量的计算； - 中断服务程序中可以操作的寄存器有限，需要仔细查看相关的资料。
步骤四：设置中断允许位为了使中断能够正常工作，需要在中断实施前设置相关的中断允许位。
在51单片机中，P33为总中断允许位，P34为定时器0中断允许位，P3^5为定时器1中断允许位，以此类推。
设置中断允许位的代码如下：EA=1; // 总中断允许位ET0=1; // 定时器0中断允许位ET1=1; // 定时器1中断允许位...步骤五：配置中断源在实施中断之前，需要配置好中断源。
在51单片机中，中断源可以是外部中断、定时器中断、串口中断等等。
配置中断源的代码如下：IT0=1; // 外部中断0下降沿触发IT1=0; // 外部中断1低电平触发...步骤六：启动中断通过设置中断允许位和配置中断源后，即可启动中断。
52单片机中断
52单片机中断52单片机一共有6个中断源:INTO0--外部中断0，由P3.2端口线引入，低电平或下降沿引起。
INTO1--外部中断1，有P3.3端口线引入，低电平或下降沿引起。
T0--定时器/计数器0中断，由T0计数器计满回零引起。
T1--定时器/计数器1中断，由T1计数器计满回零引起。
T2--定时器/计数器2中断，由T2计数器计满回零引起。
TI/RI--串口中断，串行端口完成一帧字符发送/接收后引起。
52单片机的中断级别单片机在使用中断功能时，通常需要设置两个与中断有关的寄存器：①中断允许寄存器IE②中断优先级寄存器IP一，中断允许寄存器 IE功能：EA-- 全局中断允许位EA=1 打开全局中断控制，在此条件下，有各个中断控制位确定相应中断的打开或关闭EA=0 关闭全部中断ET2 定时器/计数器2中断允许位ET2=1 打开T2中断ET2=0 关闭T2中断ES 串行中断允许位ET1 定时器1中断允许位EX1 外部中断1允许位ET0 定时器/计数器0中断允许位EX0 外部中断允许位二，中断优先级寄存器IPPS 串行优先级控制位PS=1 串行口中断定义为高优先级中断PS=0 串行口中断定义为低优先级中断PT1 定时器/计数器1优先级控制位PX1 外部中断1中断优先级控制位PT0 定时器/计数器0优先级控制位PX0 外部中断0中断优先级控制位注意：定时器系统是单片机内部一个独立的硬件部分，它与CPU和晶振通过内部某些控制线连接并相互作用，CPU一旦设置开始启动定时功能后，定时器便在晶振的作用下自动开始计时，当定时器计数计满后，会产生中断，即通知CPU该如处理。
单片机在使用定时器/计数器功能时，通常需要设置两个与定时器有关的寄存器：①工作方式寄存器TMOD②控制计数器TCON一，工作方式寄存器TMODGATE 门控位GATE=0 定时器/计数器启动与停止仅受TCON寄存器中TRX(X=0，1)来控制GATE=1 定时器/计数器启动与停止由TCON寄存器中TRX(X=0，1)和外部中断引脚（INT0或INT1）上的电平状态来共同控制C/T 定时器模式和计数器模式选择位（1为计数器模式，0为定时器模式）M1M0 工作方式选择位每个定时器有4个工作方式，他们由M1M0设定二，定时器/计数器控制寄存器TCONIF1 定时器1溢出标志位TR1 定时器1运行控制位由软件清零关闭定时器1，当GATE=1，且INT1为高电平时，TR1置1启动定时器1；当GATE=0时，TR1置1启动定时器1IE1 外部中断1请求标志当IT0=1时为电平触发方式，每个机器周期的S5P2采样INT1引脚，若INT1脚为低电平。
单片机中断触发方式代码
单片机中断触发方式代码1.引言中断是单片机中常用的一种编程方式，可通过中断从程序的正常执行流程中跳转，响应特定的事件或条件。
中断触发方式代码定义了中断的触发条件、中断程序的处理流程以及中断的优先级等相关配置，本文将介绍几种常见的单片机中断触发方式代码。
2.外部中断触发方式代码外部中断是指通过外部触发器产生中断请求，单片机在接收到中断请求后，根据相应的中断触发方式代码来响应中断。
以下是一个外部中断触发方式代码的示例：#i nc lu de<r eg52.h>s b it IN T0=P3^2;//外部中断0引脚v o id IN T0_I ni t(){I T0=1;//外部中断0触发方式为下降沿触发E X0=1;//使能外部中断0E A=1;//总中断使能}v o id IN T0_H an dl er()in te rr up t0{//中断处理程序}v o id ma in(){I N T0_I ni t();w h il e(1);}3.定时器中断触发方式代码定时器中断是通过定时器溢出产生中断请求，单片机在定时器溢出时，根据相应的中断触发方式代码来响应中断。
以下是一个定时器中断触发方式代码的示例：#i nc lu de<r eg52.h>v o id Ti me r0_I ni t(){T M OD=0x01;//定时器0工作在模式1T H0=0x FC;//定时器0初值设定为0xFC67，定时1m sT L0=0x67;E T0=1;//允许定时器0中断E A=1;//总中断使能T R0=1;//启动定时器0}v o id Ti me r0_H an dle r()in te rr up t1{//中断处理程序}v o id ma in(){w h il e(1);}4.串口中断触发方式代码串口中断是通过接收到数据或发送完成时产生中断请求，单片机在接收到中断请求后，根据相应的中断触发方式代码来响应中断。
51单片机中断代码
51单片机中断代码51单片机中断代码是在使用51单片机时经常会遇到的一个概念，它可以帮助我们实现一些特定的功能。
本文将介绍51单片机中断代码的基本原理和用法。
一、简介51单片机是一种广泛使用的单片机型号，它具有低成本、易学易用等特点，因此在嵌入式系统开发中得到了广泛应用。
中断是51单片机中的一个重要功能，通过中断，我们可以在程序运行的过程中，根据外部事件的发生来立即打断当前的程序流程执行特定的代码。
二、中断的原理在详细介绍51单片机中断代码之前，我们首先需要了解中断的原理。
中断是由外部事件触发的，当外部事件发生时，中断请求会被送到单片机的中断控制器，然后中断控制器会暂停当前正在执行的程序，并执行特定的中断服务程序。
中断服务程序会在中断处理完成后，恢复之前被暂停的程序继续执行。
三、中断的使用在51单片机中，我们可以通过设置相关的中断向量和中断服务程序来实现中断的功能。
下面是一个简单的例子，展示了如何在51单片机中使用中断代码。
首先，我们需要引入头文件，头文件中包含了51单片机的寄存器定义和中断相关的宏定义。
```c#include <reg51.h>```接下来，我们需要定义中断服务程序。
中断服务程序是一个函数，具有特定的命名规则和参数。
下面是一个简单的中断服务程序的例子，该例子演示了当外部中断触发时，LED灯会闪烁。
```cvoid interrupt_INT0() interrupt 0{P1 = 0xFF; // 将P1口设置为高电平delay(500); // 延时500毫秒P1 = 0x00; // 将P1口设置为低电平delay(500); // 延时500毫秒}```在上面的中断服务程序中，`interrupt_INT0()`是中断的名称，`interrupt 0`表示该中断是外部中断0。
我们可以根据需求设置外部中断的触发条件和中断优先级。
最后，我们需要在主函数中启用中断，并设置相应的中断向量。
实现单片机程序的暂停和执行的两种方法
for(i=xms;i>0;i--) for(j=110;j>0;j--);
}
复制代码
方法2：用单片机的空闲模式实现上面的功能
#include <reg52.h>
while(!key2);
}
Байду номын сангаас }
}
flag=1;
}
void delayms(unsigned int xms){
while(flag){
if(key2==0){
delayms(10);
if(key2==0){
flag=0;//如果key2键按下，跳出中断里面的死循环
#include <reg52.h>
#include <intrins.h>
void delayms(unsigned int);
unsigned char led;
//key1=P3^3;//外部中断1，也就是暂停键；
sbit key2=P3^4;//启动键
// os_wait (K_TMO, 20, 0); //延时等待20个周期，主动让出CPU
}
}
//任务2 LED流水灯
void LEDliu(void) _task_ 2{
while (1){
}
}
//外部中断1控制唤醒CPU
void INT_1() interrupt 2{
PCON=0;//唤醒单片机
}
void delayms(unsigned int xms){
unsigned int i,j;
单片机中断程序 -回复
单片机中断程序 -回复一、什么是中断中断是单片机实现程序控制的重要手段之一，用于将CPU在执行某一程序时，突然切换到执行另一个程序，完成一段特定的任务后，又返回原来的程序继续执行未完成的任务。
与直接的程序控制方式相比，中断控制方式可以提高程序的并行性、可重入性和灵活性。
中断可以分为内部中断和外部中断两种。
内部中断是由CPU通过相应的寄存器标志、时钟中断、算数异常等方式产生，例如AT89C51可以产生的中断有：软件中断、时钟中断、外部0中断、外部1中断。
外部中断是由CPU外部的硬件触发产生，例如AT89C51的外部中断0、外部中断1就是属于外部中断。
二、中断程序的实现中断程序通常由两个部分构成：中断服务程序（Interrupt Service Program，简称ISP）和对应的中断向量表（Interrupt Vector Table，简称IVT）。
中断服务程序就是当中断事件发生时，CPU会跳转到ISP去执行一个相关的子程序。
ISP的功能一般是根据中断的来源确定应该执行哪些程序，执行相应的操作，并将控制权返回到主程序（即中断前）。
IVT是一个存储中断向量的表，每一个中断源都有一个对应的IVT表项。
当一个中断事件发生时，CPU会通过中断向量寄存器（Interrupt Vector Register，简称IVR）找到对应的IVT表项，并从该表项中取得ISP的地址，从而跳转到ISP中执行相应的动作。
理论上，一个中断源就对应一个ISP和一个IVT表项。
例如AT89C51中有5个中断源，就需要有5个ISP和5个IVT表项。
三、AT89C51中断的实现AT89C51是8086CPU亲缘芯片，支持5个中断源，分别为：INT0、INT1、TIMER0、TIMER1、SERIAL。
其中的TIMER0、TIMER1和SERIAL三个中断源只有开启中断后才能生效。
同时AT89C51还支持软件中断，即用户可以编写一个程序触发中断，类似于8086CPU中的指令"INT X"（其中X是中断号）。
51单片机中断程序大全
//实例42：用定时器T0查询方式P2口8位控制LED闪烁#include<reg51.h> // 包含51单片机寄存器定义的头文件void main(void){// EA=1; //开总中断// ET0=1; //定时器T0中断允许TMOD=0x01; //使用定时器T0的模式1TH0=(65536-46083)/256; //定时器T0的高8位赋初值TL0=(65536-46083)%256; //定时器T0的高8位赋初值{//实例43{// EA=1;//{while(TF1==0);TF1=0;sound=~sound; //将P3.7引脚输出电平取反TH1=(65536-921)/256; //定时器T0的高8位赋初值TL1=(65536-921)%256; //定时器T0的高8位赋初值}}//实例44：将计数器T0计数的结果送P1口8位LED显示#include<reg51.h> // 包含51单片机寄存器定义的头文件sbit S=P3^4; //将S位定义为P3.4引脚void main(void){// EA=1; //开总中断// ET0=1; //定时器T0中断允许TMOD=0x02; //使用定时器T0的模式2TH0=256-156; //定时器T0的高8位赋初值TL0=256-156; //定时器T0的高8位赋初值TR0=1; //启动定时器T0while(1)//无限循环等待查询{while(TF0==0) //如果未计满就等待{if(S==0) //按键S按下接地，电平为0P1=TL0; //计数器TL0加1后送P1口显示}//实例45{EA=1;{}//实例46#include<reg51.h> // 包含51单片机寄存器定义的头文件sbit D1=P2^0; //将D1位定义为P2.0引脚unsigned char Countor; //设置全局变量，储存定时器T0中断次数void main(void){EA=1; //开总中断ET0=1; //定时器T0中断允许TMOD=0x01; //使用定时器T0的模式2TH0=(65536-46083)/256; //定时器T0的高8位赋初值TL0=(65536-46083)%256; //定时器T0的高8位赋初值TR0=1; //启动定时器T0Countor=0; //从0开始累计中断次数while(1);}/************************************************************** 函数功能：定时器T0的中断服务程序**************************************************************/ void Time0(void) interrupt 1 using 0{Countor++; //中断次数自加1if(Countor==20) //若累计满20次，即计时满1s{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反Countor=0; //将Countor清0，重新从0开始计数}//实例47{EA=1;}{Countor2++; //Countor2自加1if(Countor1==2) //若累计满2次，即计时满100ms{D1=~D1; //按位取反操作，将P2.0引脚输出电平取反Countor1=0; //将Countor1清0，重新从0开始计数}if(Countor2==8) //若累计满8次，即计时满400ms{D2=~D2; //按位取反操作，将P2.1引脚输出电平取反Countor2=0; //将Countor1清0，重新从0开始计数}TH1=(65536-46083)/256; //定时器T1的高8位重新赋初值TL1=(65536-46083)%256; //定时器T1的高8位重新赋初值}//实例50-1：输出50个矩形脉冲#include<reg51.h> //包含51单片机寄存器定义的头文件sbit u=P1^4; //将u位定义为P1.4/*************************************************函数功能：延时约30ms (3*100*100=30 000μs =30m*************************************************/void delay30ms(void){ unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<100;n++);}{u=1;//实例{//实例51-2#include<reg51.h> //包含51单片机寄存器定义的头文件sbit ui=P3^2; //将ui位定义为P3.0（INT0）引脚，表示输入电压void main(void){TMOD=0x0a; // TMOD=0000 1010B,使用定时器T0的模式2，GATE置1 EA=1; //开总中断ET0=0; //不使用定时器T0的中断TR0=1; //启动T0TH0=0; //计数器T0高8位赋初值TL0=0; //计数器T0低8位赋初值while(1) //无限循环，不停地将TL0计数结果送P1口{while(ui==0) : //INT0为低电平，T0不能启动TL0=0; //INT0为高电平，启动T0计时，所以将TL0清0 while(ui==1): //在INT0高电平期间，等待，计时P1=TL0; //将计时结果送P1口显示} }//实例53：用外中断0的中断方式进行数据采集#include<reg51.h> //包含51单片机寄存器定义的头文件sbit S=P3^2; //将S位定义为P3.2，void main(void){EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断P1=0xff;{P1=~P1;//实例54-1sbit u=P1^4;{EA=1;{u=~u; //}//实例54-2sbit u=P3^2;{TMOD=0x02; //TMOD=0000 0010B,使用定时器T0的模式2EA=1; //开放总中断EX0=1; //允许使用外中断IT0=1; //选择负跳变来触发外中断ET0=1; //允许定时器T0中断TH0=0; //定时器T0赋初值0TL0=0; //定时器T0赋初值0TR0=0; //先关闭T0while(1) ; //无限循环，不停检测输入负脉冲宽度}void int0(void) interrupt 0 using 0 //外中断0的中断编号为0{ TR0=1; //外中断一到来，即启动T0计时TL0=0; //从0开始计时while(u==0) //低电平时，等待T0计时;P1=TL0; //将结果送P1口显示TR0=0; //关闭T0}//实例55：方式0控制流水灯循环点亮#include<reg51.h> //包含51单片机寄存器定义的头文件#include<intrins.h> //包含函数_nop_（）定义的头文件unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//流水灯控制码，该数组被定义为全局变量sbit P17=P1^7;/**************************************************************{{P17=0;_nop_();_nop_();P17=1;;TI=0; //}******************************************/void main(void){unsigned char i;SCON=0x00; //SCON=0000 0000B，使串行口工作于方式0while(1){for(i=0;i<8;i++){Send(Tab[i]); //发送数据delay(); //延时}}}。
sbit语句的用法
sbit语句的用法在嵌入式系统中，我们经常需要对单片机的IO口进行操作。
而在51系列单片机中，sbit语句是常用的一种IO口操作方式。
本文将针对sbit语句的用法进行详细介绍。
一、sbit语句的定义sbit语句是51系列单片机中的一种特殊语句，用于定义一个单片机的IO口，可以将其视为一个位变量。
sbit语句通常用于对单片机的IO口进行操作，例如输入、输出、置位、清零等。
sbit语句的语法格式如下：sbit IO口名称 = IO口地址.位号;其中，IO口名称是用户自定义的一个变量名，IO口地址是单片机中IO口的物理地址，位号是IO口在该地址中的位号。
需要注意的是，IO口地址和位号都是十六进制数。
二、sbit语句的应用sbit语句的应用非常广泛，可以用于各种IO口操作。
下面将分别介绍sbit语句的常见应用。
1. 输入操作sbit语句可以用于将一个IO口设置为输入口，并读取该IO口的状态。
例如，将P2口的第3位设置为输入口，并读取该IO口的状态，代码如下：sbit P2_3 = 0xA3; //定义P2.3口P2_3 = 1; //设置P2.3口为输入口if(P2_3 == 0) //判断P2.3口状态{//执行相应操作}2. 输出操作sbit语句可以用于将一个IO口设置为输出口，并控制该IO口的输出状态。
例如，将P1口的第4位设置为输出口，控制该IO口输出高电平，代码如下：sbit P1_4 = 0x94; //定义P1.4口P1_4 = 0; //设置P1.4口为输出口，并输出低电平P1_4 = 1; //输出高电平3. 置位和清零操作sbit语句可以用于将一个IO口置位或清零。
例如，将P0口的第2位设置为输出口，将该IO口清零，代码如下：sbit P0_2 = 0x82; //定义P0.2口P0_2 = 0; //将P0.2口清零P0_2 = 1; //将P0.2口置位4. 中断操作sbit语句可以用于定义外部中断口，并设置中断触发方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单片机中断触发方式代码
【实用版】
目录
1.单片机中断概述
2.中断触发方式
3.代码实例解析
正文
【单片机中断概述】
单片机中断是指在程序运行过程中，由于某种原因导致的程序执行流程被暂时打断，转去处理其他任务，待处理完毕后再回到原程序继续执行。
中断在单片机系统中具有重要作用，例如按键、传感器、通信等外部事件的处理，以及系统异常情况的监测等。
【中断触发方式】
在单片机中，中断可以通过以下几种方式触发：
1.硬件触发：外部硬件设备通过引脚触发中断，例如按键、传感器等。
2.软件触发：程序内部通过函数或指令触发中断，例如定时器溢出、计数器溢出等。
3.串行通信触发：通过串行通信接口接收到的数据触发中断，例如UART 接收到数据。
4.异常触发：单片机内部检测到异常情况触发中断，例如复位、看门狗超时等。
【代码实例解析】
以硬件触发方式为例，使用单片机的定时器触发中断。
以下是一个简单的示例代码：
#include <reg52.h>
#include <intrins.h>
sbit T0_TRG = P1^0; // 定时器 0 触发端口定义
void timer0_isr() interrupt 1 // 定时器 0 中断服务函数
{
TH0 = 0x00; // 清除定时器 0 中断标志
TL0 = 0x00; // 清除定时器 0 中断标志
// 在这里添加中断处理代码
}
void main()
{
TMOD = 0x20; // 定时器 0 工作在方式 2，即 16 位自动重装模式
TH0 = 0x00; // 设置定时器 0 计数值为 0
TL0 = 0x00; // 设置定时器 0 计数值为 0
EA = 1; // 开总中断
ET0 = 1; // 开定时器 0 中断
TR0 = 1; // 启动定时器 0
while (1)
{
// 在这里添加主程序代码
}
```
在上述代码中，定时器 0 的触发端通过引脚 P1^0 连接到外部硬件设备，当外部硬件设备产生触发信号时，定时器 0 会触发中断。
中断服务函数 timer0_isr() 中添加了中断处理代码，用于处理外部硬件设备的触发事件。
通过使用单片机中断触发方式，可以提高程序的执行效率和实时性，同时降低程序的复杂度。
