人教版八年级物理下册12.1《杠杆》习题 (包含答案解析)
12.1《杠杆》习题
一、基础过关
1．关于杠杆，下列说法中正确的是（ ）
A．杠杆只有静止在水平位置才是处于平衡状态
B．杠杆平衡时，作用在杠杆上的两个力一定在支点的两侧
C．杠杆一定有支点
D．杠杆的支点一定在杠杆的正中间
2．图1中，F的力臂表示正确的是（ ）
图1
3．如图2，园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（ ）
A．增大阻力臂，减小动力移动的距离
B．减小动力臂，减小动力移动的距离
C．增大动力臂，省力
D．减小阻力臂，省力
图2
4．杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。小林同学用一杆秤称一实心球的质量，如图3所示。当杆秤在水平位置平衡时，秤砣拉线正好压在4kg的刻度线上。根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测出秤砣的质量大约是（ ）
A．10g B．400g C．1000g D．4000g
5．地震中，滚滚的山石挡住了道路。增援人员要用撬棒撬开山石，分别沿如图4所示的四个方向用力，其中最省力的是（ ）
A．沿F1方向 B．沿F2方向 C．沿F3方向 D．沿F4方向
6．如图5所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同的速度同时匀速向支点移动，则杠杆( )
A．仍能平衡 B．不能平衡，大球那端下沉
C．不能平衡，小球那端下沉 D．无法判断
7．如图6，在竖直墙壁上的石英钟，它的秒针在走动时会受到转轴处的摩擦阻力和重力的作用。当石英钟内电池的电能将耗尽而停止走动时，其秒针往往停在表盘上的( )
A．“3”的位置 B．“6”的位置 C．“9”的位置 D．“12"的位置
8．人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。如图7所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。由图7可以看出，这是一个（ ） A．费力、省距离的杠杆 B．省力、费距离的杠杆
C．费力、也费距离的杠杆 D．省力、也省距离的杠杆
9．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。根据室内垃圾桶的结构示意图（如图8所示），可确定（ ）
A．桶中只有一个杠杆在起作用，且为省力杠杆
B．桶中只有一个杠杆在起作用，且为费力杠杆
C．桶中有两个杠杆在起作用，且都是省力杠杆
D．桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆
图8
10．如图9，长1．6m、粗细均匀的金属杆可以绕O点在竖直平面内自由转动，一拉力──位移传感器竖直作用在杆上，并能使杆始终保持水平平衡。该传感器显示其拉力F与作用点到O点距离x的变化关系如图10，据图可知金属杆重（ ）
图9 图10
A．5N B．10N C．20N D．40N
二、综合训练 11．假期小盼和爸妈要一起去旅游，在将较重的摄像机和较轻的衣物装进旅行箱时，你觉得他应该把重的摄像机放在箱的______（填“上部”或“下部”）较合理。简述这样放的理由____________。若忽略箱体和轻物品的重力，在图11中，用实心黑点表示较重的摄像机。请根据你的设想，画出动力臂L1和阻力臂L2。
12．如图13所示，用撬棒撬起大石头，向上、向下用力都可以，哪一种方式更省力？请你具体说明原因。 。
13．列车上有出售食品的手推车（如图14所示）。若货物在车内摆放均匀，当前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，支点是______（写出字母）；当后轮遇到障碍物A时，售货员向上提扶把，这时支点是______，手推车可以视为______力杠杆。
图14
三、拓展应用
14．地面上有一条大木杆，抬起A端需用力300N，抬起B端需用力200N。这条木杆的_________端较粗，整个木杆的重量（所受的重力）为_________N。
15．甲乙两个实验小组在探究“杠杆的平衡条件”时，分别得到下面两组数据和结论。他们在交流时，甲组发现了自己实验结论的错误和产生错误的原因。你认为甲组产生错误的原因有哪些？
甲 组
乙 组
次数 动力 动力臂 阻力 阻力臂 动力 动力臂 阻力 阻力臂
7 4 2 14
6 4 8 3
4 5 2 10
结论 动力+ 动力臂=阻力+阻力臂 动力动力臂=阻力阻力臂
甲组产生错误的原因： 。
16．在探究杠杆平衡条件的实验中：
（1）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向________调节。小明调节杠杆在水平位置平衡的主要目的是___________、_________。
（2）如图18甲所示，在杠杆左边A处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边B处挂同样钩码______个。
（3）如图18乙所示，用弹簧测力计在C处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然在水平位置平衡，则弹簧测力计的示数将________（变大／变小／不变），其原因是________________。
17．小明要测量一根1m左右、粗细和质地都均匀的细木棒的质量，通过估测发现木棒的质量会超出现有天平的量程。于是，他想用其他方法进行测量。
现有器材：天平、一块质量适当的金属块、一把量程为20cm的刻度尺和几根足够长的细绳。
只利用现有器材请你帮他设计测量这根细木棒质量的方案，要求：（1）写出主要实验步骤和需测量的物理量；（2）写出木棒质量的数学表达式（用测量量表示）。
参考答案
一、基础过关
1．答案：C
解析：杠杆平衡是指杠杆静止或匀速转动，所以杠杆平衡不一定静止在水平位置，故A错误。杠杆平衡时，作用在杠杆上的两个力不一定在支点的两侧，如铡刀的刀片就是杠杆，它的支点在一端，两个力就在支点的一侧，故B错误。由杠杆的定义可知，杠杆一定有支点，故C正确。杠杆的支点也可在一端，如我们用筷子时，支点就在上端，故D错误。
2．答案：D
解析：力臂是从支点到力的作用线的距离。选A是误认为力臂是支点到力的作用点的距离，选B是把力的作用点搞错了，选C是没有把支点搞准。
3答案：D
解析：把树枝尽量往剪刀轴处靠近，减小了阻力臂，在阻力、动力臂一定的情况下，由杠杆的平衡条件可知，减小了动力，将更省力。
4答案：C
解析：杆秤是利用杠杆的平衡条件工作的，杆秤平衡时满足。此时的F1、F2分别是实心球和秤砣对秤杆的拉力，其大小就等于它们受到的重力。秤砣拉线正好压在4kg的刻度线上，说明实心球的质量为4kg。当杆秤在水平位置平衡时，提纽到称钩所在秤杆位置的距离，及提纽到秤砣拉线的距离分别是L1、L2。根据图2估计L2=4L1。
5答案：C
解析：题目中撬棒的支点是O，什么时候最省力呢？根据杠杆的平衡条件,在F2、L2不变的情况下，要使F1最小，必须使L1最大。L1的最大值是多少呢？图中L1的最大值就等于O点到手的距离，与之垂直的力就是最小的力。
6答案：C
解析：欲判断杠杆是否平衡，就要看支点左、右两边的力与力臂的乘积是否相等，如果相等，则杠杆仍平衡；如果不相等，哪端大，就向哪端偏转。该题判断时如果取球移动过程中的某一位置判断很是麻烦。在此不如利用“极限法”，既然两球以相同的速度同时匀速向支点移动，则大球会先移动到支点，此时由于小球仍在支点的右端，故杠杆不能平衡，小球那端下沉。
7答案：C 解析：从物理的角度分析，当秒针在石英钟右半边走动时，即从数字“12”走到“6”时，秒针受到的重力方向与其走动方向一致，此时重力有推动指针走动的作用。当秒针在石英钟左半边走动时，即从数字“6”走到“12”时，秒针受到的重力方向与其走动方向相反，此时重力有阻碍指针走动的作用，而且在数字“9”的位置，秒针的重力到转轴的力臂最大，产生的阻碍作用最强，因此，秒针往往停在此处。
8答案：A
解析：根据题中所述，手端起茶杯就相当于一个以肘关节为支点的动力臂小于阻力臂的费力杠杆。费力杠杆虽然费了力，但省了距离。
9答案：D
解析：由图可见，脚踩踏板使桶盖开启的作用机理是：脚踩的踏板F连着的是一个杠杆装置，其支点位于桶的下方E，阻力点在脚踏板的对侧D；由图可见，这一杠杆的动力臂大于阻力臂，是一个省力杠杆。另一杠杆的阻力点连着一根竖直DB的顶杆顶在桶盖上，脚踩踏板时顶杆将桶盖顶开，图中桶盖打开时其左侧C与桶边相连，右侧则离开桶边．这样，桶盖又相当于一个绕其左边边缘C转动的杠杆，这一杠杆的阻力即为桶盖的重力，它作用于桶盖的中心，显然，这一杠杆装置的动力臂小于阻力臂，所以是一费力杠杆。
10答案：B
解析：金属杆重心在中心上，阻力臂为L2=L=0．8m，取图象上的一点F=20N，对应的力臂L1=0．4m，根据杠杆的平衡条件FL1=GL2，即20N×0．4m=G×0．8m，所以G=10N。
二、综合训练
11．答案：下部 减小阻力臂 力臂如图12所示。
解析：如图12，人推旅行箱是以与地接触点为支点的省力杠杆，阻力为箱重G，动力为F．根据杠杆原理，在动力臂一定时，阻力臂越小越省力，因此，较重的摄像机应放在箱的下部．
12答案：向上更省力，因为向上时动力臂AB与阻力臂BC的比值大于向下用力时动力臂AD与阻力臂CD的比值。
解析：向上用力时，B为支点，C是阻力作用点，AB是动力臂，BC是阻力臂。向下用力时，D为支点，C是阻力作用点，AD是动力臂，DC是阻力臂。杠杆的省力情况取决于动力臂与阻力臂的比值。显然，向上更省力。
13答案：C B 省
解析：图中，售货员向下按扶把时，手推车B轮离地面，C轮仍在地面上，此时相当于整个推车绕C点转动，把手推车视为杠杆，则此时杠杆的支点是C。当售货员向上提扶时，推车的C轮离地面，B轮仍在地面上，把推车视为杠杆，此时相当于整个推车绕B点转动，其动力作用在E点，阻力则是车内所装货物和车厢本身的重力，
人教版八年级物理下册第十二章《简单机械》第1节 杠杆 精选习题专题练习(PDF,含解析)
杠杆 精选习题专题练习
一．选择题（共12小题）
1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过
程中，力F作用在B端且始终与铁棒垂直，则用力F将（ ）
A． 逐渐变大 B． 逐渐变小 C． 保持不变 D． 先变小后变大
2．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，
可确定桶中有两个杠杆在起作用，两杠杆支点为O
1、O
2．则对应的杠杆分别为（ ）
A． 省力杠杆 省力杠杆 B． 省力杠杆 费力杠杆
C． 费力杠杆 费力杠杆 D． 费力杠杆 省力杠杆
3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩
码，下列说法正确的是（ ）
A． 左端下沉 B． 右端下沉 C． 仍然平衡 D． 无法判断
4．人体内的杠杆大多是由肌肉和骨骼组成的．图中属于省力杠杆的是（ ）
A．
咬东西 B．
抬起手臂 C．
踮起脚尖 D．
抬起头
5．地震灾害发生后，救护人员第一时间赶到灾区抢救伤员，所采取的措施和用到的器材中，包含着许多物理知识．下
列说法正确的是（ ）
A． 用听诊器可以改变伤员的心跳声和呼吸声的音调
B． 生命探测仪利用了红外线可以灭菌的特点
C． 夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离
D． 用针筒抽取药液时，药液因受到针筒的吸引力作用而进入针筒
6．下列四个图中，所作力F的力臂L，正确的是（ ）
A．
B．
C．
D．
7．下列机械或工具的使用，属于费力杠杆的是（ ）
A．
羊角锤 B．
筷子 C．
起瓶器 D．
独轮车
8．如图所示的简单机械中，属于费力杠杆的是（ ）
A．
B．
C．
D．
9．如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于（ ）
A． 省力杠杆，但费距离 B． 省力杠杆，且省距离
2022年人教版八年级物理下《杠杆》同步练习附答案
2021-2021学年八年级物理下册同步课堂帮帮帮〔人教版〕
12.1 杠杆〔解析版〕
目标要求 重、难点
学会认识杠杆 重点
能从常见的工具中与简单机械中识别出杠杆
理解杠杆的平衡条件及其杠杆的应用 重点
会画杠杆的示意图〔动力与动力臂、阻力与阻力臂〕
能利用杠杆平衡条件进行简单计算
1.杠杆：在力的作用下能绕着固定点转动的硬棒，这根硬棒就叫杠杆。
〔1〕“硬棒〞泛指有一定长度的，在外力作用下不变形的物体。
〔2〕杠杆可以是直的，也可以是任何形状的。
：〔1〕支点：杠杆绕着转动的固定点，用字母“O〞表示。它可能在棒的某一端，也可能在棒的中间，在杠杆转动时，支点是相对固定；〔2〕动力：使杠杆转动的力叫动力，用“F1〞表示；〔3〕阻力：阻碍杠杆转动的力叫阻力，用“F2〞表示；〔4〕动力作用点：动力在杠杆上的作用点；〔5〕阻力作用点：阻力在杠杆上的作用点；〔6〕动力臂：从支点到动力作用线的垂直距离，用“1l〞表示；〔7〕阻力臂：从支点到阻力作用线的垂直距离，用“2l〞表示。
注意：无论动力还是阻力，都是作用在杠杆上的力，但这两个力的作用效果正好相反。一般情况下，把人施加给杠杆的力或使杠杆按照人的意愿转动的力叫做动力，而把阻碍杠杆按照需要方向转动的力叫阻力。
力臂是点到线的距离，而不是支点到力的作用点的距离。力的作用线通过支点的，其力臂为零，对杠杆的转动不起作用。
3.杠杆示意图的画法：
〔1〕根据题意先确定支点O；
〔2〕确定动力和阻力并用虚线将其作用线延长； 教学目标
知识梳理 〔3〕从支点向力的作用线画垂线，并用l1和l2分别表示动力臂和阻力臂；
第一步：先确定支点，即杠杆绕着某点转动，用字母“O〞表示。
第二步：确定动力和阻力。人的愿望是将石头翘起，那么人应向下用力，画出此力即为动力用“F1〞表示。这个力F1作用效果是使杠杆逆时针转动。而阻力的作用效果恰好与动力作用效果相反，在阻力的作用下杠杆应朝着顺时针方向转动，那么阻力是石头施加给杠杆的，方向向下,用“F2〞表示如图乙所示。
2012年新人教版物理八年级下册课后练习及答案 第十二章
《第十二章 简单机械》
《12.1杠杆》
1.各式各样的剪刀都是一对对的杠杆。在图中，哪些是省力杠杆，哪些是费力杠杆？要剪断铁片，应该使用哪种剪刀？剪纸时应该使用哪种剪刀？修剪树枝时应使用哪种剪刀？为什么？
AC是省力杠杆；B是费力杠杆；要剪铁应使用A；要剪纸应使用B；要修剪树枝应使用C。
2.在图中分别画出钳子、自行车手闸这两个杠杆（图中深色部分）工作时的支点、动力和动力臂、阻力和阻力臂。
3.图为指甲剪刀的示意图，它有几个杠杆？分别是省力杠杆，还是费力杠杆？
有三个杠杆。
如图ABC的动力臂大于阻力臂，是省力杠杆；OBD、OED的动力臂小于阻力臂，是费力杠杆；
4.搬运砖头的独轮车，车厢和砖头所受的总重力G=1000N，独轮车的有关尺寸如图所示。推车时，人手向上的力F应为多大？
FL1=GL2
F×1m=1000N×0.3m
F=300N 《12.2滑轮》
1.物体重1000N，如果用一个定滑轮提起它，需要用多大的力？如果用一个动滑轮提起它，又要用多大的力（不计摩擦及滑轮自重）？
F定=G=1000N F1
L1 L2 F2
F2
L2 F1
L1 F动=21G=21×1000N=500N
2.仔细观察自行车，看看它上面有几种简单机械，分别说明它们各起到了什么作用。
车把：轮轴——变形杠杆——省力
踏板：轮轴——变形杠杆——省力
前闸、后闸：——杠杆——省力
后轮：轮轴——变形杠杆——费力
3.解释如图的科学漫画。一个人要拉起比他体重大的物体，用定滑轮行吗？应该怎么办？
不行。
应该使滑轮组。
4.利用如图甲所示的滑轮组提起一个重为2000N的物体，不计摩擦及滑轮自重，绳子的拉力F等于多少？如果要用这个滑轮组达到更加省力的效果，绳子应该怎样绕？请在图乙中画出绳子的绕法，并计算此时拉力的大小.
F =41G=41×2000N=500N
2020年春人教版八年级物理下册课后同步练习题卷：12.1杠杆

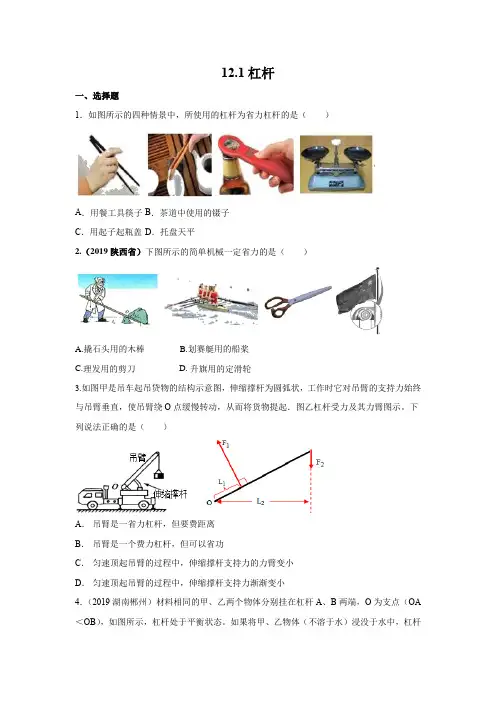

12.1杠杆
一、选择题
1．如图所示的四种情景中，所使用的杠杆为省力杠杆的是（ ）
A．用餐工具筷子 B．茶道中使用的镊子
C．用起子起瓶盖 D．托盘天平
2.（2019陕西省）下图所示的简单机械一定省力的是（ ）
A.撬石头用的木棒 B.划赛艇用的船桨
C.理发用的剪刀 D. 升旗用的定滑轮
3.如图甲是吊车起吊贷物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．图乙杠杆受力及其力臂图示。下列说法正确的是（ ）
A． 吊臂是一省力杠杆，但要费距离
B． 吊臂是一个费力杠杆，但可以省功
C． 匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小
D． 匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小
4．（2019湖南郴州）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA＜OB），如图所示，杠杆处于平衡状态。如果将甲、乙物体（不溶于水）浸没于水中，杠杆将会（ ）
A．A 端下沉 B．B 端下沉 C．仍保持平衡 D．无法确定
5．（2019四川达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（ ）
A．物体C的密度为8×103kg/m3
B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa
D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa
二、填空题
6．（2019湖北宜昌）如图所示，赛艇的船桨是一种杠杆，划船时它是一支 力杠杆，手移动的距离 （选填：大于、小于）桨在水中移动的距离。
【精选】人教版物理八年级下册：12.1杠杆-练习(2)(含答案)
测试题
一．选择题
1.如图是手负重（指能承受的最大物重）示意图，当手臂按图示方向伸展时，下列图象能表示负重大小与手臂伸展程度大致关系的是（ ）
A B C D
2.下列工具正常使用时，是省力杠杆的 （ ）
A钓鱼竿B.瓶起子 C.镊子 D.天平 E.铡刀 F.羊角锤
3.如图所示，一根一端粗一端细的木棒，用细线悬起来，刚好在水平处平衡，如果沿悬挂线锯成两段，则 （ ）
A.粗端较重 B.细端较重C.两端一样重 D.无法比较
4. 粗细均匀的钢筋AOB，形状如图所示.已知AO=OB，在O点用一线悬挂起来，并使AO段位于水平位置后放手，放手后 ( )
ABOA.A端下沉 B.B端下沉 C.保持原状 D.以上说法都不正确
5. 当杠杆水平平衡时，L1＞L2，若F1和F2的大小和方向都不变，将它们的作用点同时远离支点相同的距离，那么杠杆将 （ ）
A．F1那端下降 B．F2那端下降 C．仍然平衡 D．无法判断 6. 如图所示杠杆，力F方向始终竖直向上，当此杠杆在动力F作用下，将一个由细绳系的物体由图中位置逆时针匀速转动到水平位置时，则
( )
FA.F大小始终不变 B.F先变大后变小
C.F先变小后变大 D.无法判断F大小的变化
7. 自行车是人们常用的交通工具，它应用了许多物理知识，下面说法中正确的是
( )
A.刹车传动系统应用了杠杆 B.车把应用了杠杆
人教版物理八年级下册 杠杆随堂检测

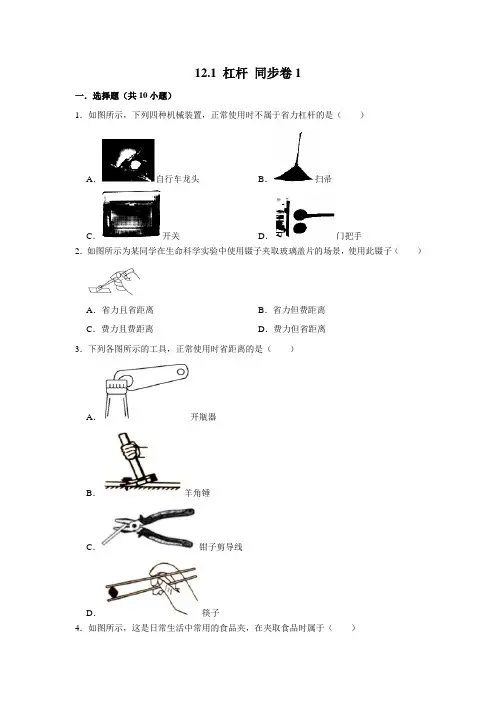

12.1 杠杆 同步卷1
一．选择题（共10小题）
1．如图所示，下列四种机械装置，正常使用时不属于省力杠杆的是（ ）
A．自行车龙头 B．扫帚
C．开关 D．门把手
2．如图所示为某同学在生命科学实验中使用镊子夹取玻璃盖片的场景，使用此镊子（ ）
A．省力且省距离 B．省力但费距离
C．费力且费距离 D．费力但省距离
3．下列各图所示的工具，正常使用时省距离的是（ ）
A．开瓶器
B．羊角锤
C．钳子剪导线
D．筷子
4．如图所示，这是日常生活中常用的食品夹，在夹取食品时属于（ ）
A．省力杠杆 B．费力杠杆 C．等臂杠杆 D．无法判断
5．人体中有多个杠杆，如图所示的几个人体杠杆中，属于费力杠杆的是（ ）
A．a、c B．a、b C．c、d D．b、d
6．如图是单塔双索斜拉大桥，索塔两侧对称的拉索承受了桥梁的重力，现仅有一辆载重汽车从桥梁左端速匀速驶向索塔的过程中，左侧拉索拉力大小（ ）
A．一直减小 B．一直增大
C．先减小后增大 D．保持不变
7．下列属于省力杠杆的是（ ）
A．筷子
B．船桨 C．羊角锤
D．镊子
8．2021年8月20日，航天员聂海胜、刘伯明在机械臂（左图）的辅助下成功从天和核心舱出舱。机械臂的功能类似于人的手臂（杠杆），但它有7个关节，长度可达10多米，具有抓住、拉回、锁死等功能。如图工具在使用时与机械臂工作时属于同一类杠杆的是（ ）
A．羊角锤 B．起子
C．食品夹 D．扳手
9．在图所示的工具中，使用时属于费力杠杆的是（ ）
A．瓶盖起子 B．筷子 C．羊角锤 D．核桃夹
10．如图所示，下列工具使用过程中属于省力杠杆的是（ ）
A．筷子 B．手推车
C．扫帚 D．钓鱼竿
二．填空题（共3小题）
11．如图所示支点为O，手持弹簧测力计竖直向上拉轻质杠杆，使其处于平衡状态，弹簧测力计的示数是10N，OA＝30cm，AB＝20cm，则该杠杆属于
2020人教版八年级下学期物理人教版《杠杆》作图题专项练习(解析版)
第1页，共39页
《杠杆》作图题
一、作图题
1. 如图所示，杠杆AO在力𝐹1、𝐹2的作用下处于静止状态，𝐿2是力𝐹2的力臂，请在图中画出力𝐹1的力臂𝐿1和力𝐹2的示意图。
2. 护城河上安装的吊桥可以看成一个以B为支点的杠杆，一个人通过定滑轮将吊桥拉起，请在下图中画出杠杆所受动力的示意图及动力的力臂。
3. 拉杆式旅行箱可看成杠杆，请画出使箱子在图示位置静止时，施加在端点A的最小作用力F的示意图和重力的力臂L． 第2页，共39页 4. 如图是一杠杆，试画出作用在A端使杠杆在图示位置平衡的最小动力的示意图，并画出该力的力臂。
5. 如图，轻质杠杆OA可绕O点在竖直面内旋转，请在图中画出物体所受重力和使杠杆保持平衡的最小力F的示意图。
6. 按照下列要求作图，如图所示，AC为杠杆，O为支点，在B点处挂一个重物，请画出杠杆在如图所示位置平衡时，受到的最小动力F并标出动力臂L。
7. 请在图中画出拉力 𝐹1的力臂。 第3页，共39页 8. 如图，O为轻质杠杆的支点，A点挂一重物，杠杆在图示位置平衡，作出阻力臂𝐿2和最小动力𝐹1的示意图。
9. 请在图中画出均匀木棒OA的重力示意图以及力F的力臂。
10.杠杆OA可绕O点转动，受力情况如图所示。请作出力𝐹1的力臂𝐿1。
11.如图所示，杠杆在力𝐹𝑙、𝐹2的作用下处于平衡状态，𝐿2是力𝐹2的力臂，画出力𝐹2的示意图。
12.作图：某剧组为拍摄节目需要，设计了如图所示的拉力装置来改变照明灯的高度，轻质杠杆ABO可绕O点转动，请在图中画出：①杠杆所受拉力的力臂𝐿1；②杠杆所受阻力𝐹2的示意图。
第4页，共39页
13.如图所示，用一根细绳将杠杆AOB在O点悬挂起来，B处挂一重物G，在杠杆上施加最小动力F，使杠杆在图示位置平衡，请你在图中画出这个力的示意图。
14.请在图中画出用羊角锤起钉时所用的最小力𝐹.(要求保留作图痕迹)
八年级物理下册12.1杠杆练习题2(新版)新人教版讲解
1 l1 第1节 杠杆
(作图专题)
1．（12淮安）如图所示，画出杠杆所受动力F的力臂。
答： 或
2．（12常州）如图所示，用螺丝刀撬图钉，O为支点，请画出动力F1的力臂l1．（保留作图痕迹） 答：
3．(12盐城）如图所示，O 点为杠杆的支点，画出力F 1 的力臂．答：
4．（12泰州）如图是用开瓶扳手打开瓶盖的示意图，O为支点，画出动力F1的力臂（l1）和阻力（F2）的示意图． 答：
5．（12广东）如图，杠杆OB可绕O点转动，在力F的作用下在水平位置平衡，画出力F 的力臂L。
F2 l1
O F1
l1 O F1 F l F
l F
2 F
O
F O l0
F2 F1 O
L1 答：如图
6．（12来宾）如图所示，请画出力F的力臂l0
答：
7．（12成都）在图中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂。
答：
8．（12娄底）如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2的力臂L2；
答：
9．（12荆州）如图所示为钓鱼竿钓鱼的示意图。O为支点，A为手握鱼竿的作用点，请在图中画出鱼线对钓鱼竿拉力F2的力臂，最小的动力F1及其力臂。
答：
10．（12梅州、河源）如图所示，粗细均匀的棒一端搁在地上，另一端与支点O连接。试作出地面对棒的支持力的力臂L和棒所受重力G的示意图。
F2 F1 3 F1
0 答：
11．（12菏泽）如图所示，用裁纸刀裁纸。加在裁纸刀上的动力为F，支点在O点，请在图中画出其对应的动力臂L。
答：
12．（12兰州）如图所示的裁纸刀，O为支点，画出动力F的力臂L。
答：如图
13．（12绥化）如图所示，请画出F的力臂L
2019_2020学年八年级物理下册12.1杠杆知识归纳练习题(新版)新人教版
1 12.1“杠杆”知识归纳练习题
一、单选题
1.下列所示工具中，使用时不能省力但能省距离的是（ ）
A. 动滑轮
B. 订书机
C. 羊角锤 D.
镊子
2.以下几种杠杆类工具，在正常使用时属于省力杠杆的是（ ）
A. 筷子 B. 笤帚 C. 镊子 D. 钢丝钳
3.如图所示的用具中，属于省力杠杆的是（ ）
A.
B. C.
D.
4.用如图所示的钢丝钳来剪钢丝时，钢丝放在刀口尽量靠近O点位置，手握在B点的位置，这种钢丝钳是（ ）
2
A. 省力杠杆 B. 费力杠杆 C. 等臂杠杆 D. 都不是
5.如图所示的吊车．利用伸缩撑杆可使吊臂绕O点转动；伸缩撑杆为圆弧状，伸缩时对吊臂的支持力始终与吊臂垂直．下列关于这个吊车的有关说法正确的是（ ）
A. 使用这种吊车，好处是可以省力
B. 使用这种吊车，好处是可以少做功
C. 匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大
D. 匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小
6.如下左图所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F( )
人教版八年级物理下册第12章 第1节 杠杆(第1课时) 课堂笔记+课后习题
日期：________ 班级：__________ 姓名：________________
1
☆课堂笔记☆
§11-1杠杆（第1课时）
一、杠杆
1．定义：在__________下能绕着________转动的______，叫做杠杆。
2．杠杆五要素（要会画）
（1）______：杠杆绕着转动的固定点O。
（2）______：使杠杆转动的力F1。
（3）______：阻碍杠杆转动的力F2。
（4）动力臂：支点到____________的距离l1。
（5）阻力臂：支点到____________的距离l2。
3．杠杆作图方法：①找点O；②画力的作用线（虚线）；③画力臂（实线，过支点向力的作用线画垂线）；④标力臂（大括号或背向箭头）。
4．动力和阻力方向：同侧____向，异侧___向。
5．支点、动力作用点和阻力作用点都必须在____上，而动力臂和阻力臂_____在杠杆上。
二、杠杆的平衡条件
1．杠杆平衡状态：杠杆______或______（可以倾斜平衡）。
2．探究杠杆的平衡条件
（1）调节平衡螺母，使杠杆在_________平衡。
①如果杠杆不平衡，应将平衡螺母向___调节。
②实验前调节杠杆水平位置平衡的原因是__________________。
③实验时调节杠杆在水平位置平衡的原因是__________________。
④实验时通过调节__________________实现杠杆在水平位置再平衡。
⑤实验时______再调节平衡螺母。
（2）将F1、F2、l1、l2记录表格中。
（3）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。
⑥要进行多次实验的目的是____________。
【结论】杠杆平衡条件（杠杆原理）_________，即___________。
【交流讨论】
（1）由表中数据得出杠杆平衡条件：“动力+动力臂=阻力+阻力臂”的结论。你认为他的结论是______的，其原因是①__________________________________；②_______________________________。
