矿井水文地质类型划分报告编制
水文地质类型分类报告

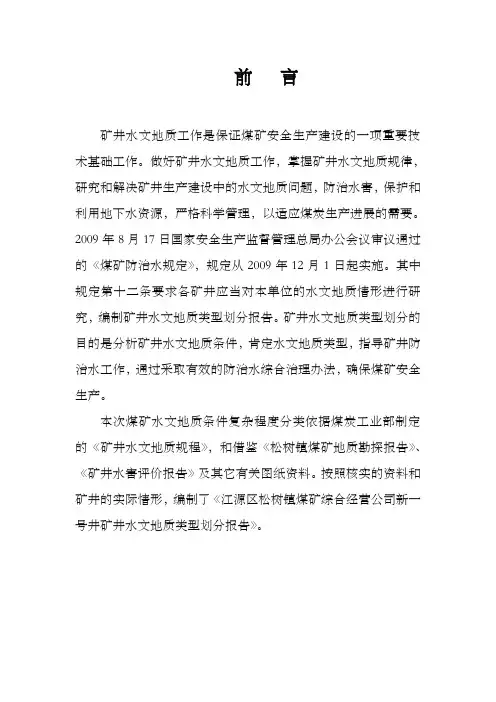

前言矿井水文地质工作是保证煤矿安全生产建设的一项重要技术基础工作。
做好矿井水文地质工作，掌握矿井水文地质规律，研究和解决矿井生产建设中的水文地质问题，防治水害，保护和利用地下水资源，严格科学管理，以适应煤炭生产进展的需要。
2009年8月17日国家安全生产监督管理总局办公会议审议通过的《煤矿防治水规定》，规定从2009年12月1日起实施。
其中规定第十二条要求各矿井应当对本单位的水文地质情形进行研究，编制矿井水文地质类型划分报告。
矿井水文地质类型划分的目的是分析矿井水文地质条件，肯定水文地质类型，指导矿井防治水工作，通过采取有效的防治水综合治理办法，确保煤矿安全生产。
本次煤矿水文地质条件复杂程度分类依据煤炭工业部制定的《矿井水文地质规程》，和借鉴《松树镇煤矿地质勘探报告》、《矿井水害评价报告》及其它有关图纸资料。
按照核实的资料和矿井的实际情形，编制了《江源区松树镇煤矿综合经营公司新一号井矿井水文地质类型划分报告》。
第一章矿井概述及井田概况第一节矿井自然概况白山市江源县松树镇煤矿综合经营公司新一号井位于吉林省白山市松树镇火车站约，行政区隶属于白山市江源区松树镇所管辖。
地理坐标北纬42°07′58″，东经126°30′01″。
第二节矿井概况及邻井关系一、矿井概况井田平均走向长约，平均倾斜长，面积，企业隶属于白山市江源区。
该矿井设计生产能力为万吨/年，白山市江源县松树镇煤矿综合经营公司新一号井地质储量243万吨，煤质牌号为无烟煤、瘦煤。
企业性质为集体企业。
二、矿井开拓方式、主井提升方式、采煤方式、通风方式、供电方式矿井开拓方式为斜井片盘式开拓。
主提升为串车提升，现生产标高为+413m，有两个掘进面，和一个回采工作面，采用壁式采煤方式，各井口地面标高：主井+738m，副井。
采煤方式为壁式炮采落煤方式。
通风方式为中央并列抽出式。
供电电源主线由松树镇变电所沿青松线引入高压10kV，备用线沿青桦线高压10kV进入变电所，经地面变电所供给井下双回路供电。
矿井水文地质类型划分报告
沐川县睿生矿业有限责任公司双和煤矿水文地质类型划分报告编制人：卓文义编制单位：双和煤矿完成时间：2014年1月15日目录第一章矿井及井田概况 (4)第一节矿井及井田基本情况 (4)（一）矿山简介及矿权设置 (4)（二）矿井开拓简况及生产能力 (6)（三）地形地貌及植被 (6)（四）气象及水文 (7)（五）地震 (7)（六）矿井排水设施能力现状 (8)第二章水文地质工作评述 (8)第一节水文地质 (8)一、以往地质工作 (8)二、水文地质工作量及工作方法 (9)三、井田充水因素 (11)第三章地质概况 (14)第一节地层 (14)第二节构造 (14)第三节岩浆岩 (17)第四章区域水文地质 (17)第一节地下水的补、径、排条件 (17)第五章矿井水文地质 (18)第一节井田边界及其水力性质 (18)第二节煤层充水含水层 (18)第三节矿井充水条件 (19)第四节井田及周边地区老窑水分布状况 (20)第五节矿井充水状况 (20)第六章对矿井开采受水害影响程度和防治水工作难易程度评价 (20)第一节对矿井开采受水害影响程度 (20)第七章矿井水文地质类型划分及防治水工作建议 (21)第一节矿井水文地质类型划分 (21)第二节防治水工作建议 (24)第一章矿井及井田概况第一节矿井及井田基本情况（一）矿山简介及矿权设置双和煤矿属沐川县双和井田双和矿区。
矿山位于沐川县城南西203°方向，平距约9.6Km，行政区划属乐山市沐川县建和乡河口村13组管辖。
矿山有简易公路约8Km与国道213线相接，至沐川县城15Km，交通较方便。
矿山采矿许可证证号CXXXX0324，有效期从2010年11月至2012年11月。
开采深度+920～+520米，面积4.2219平方公里，生产规模为9.0万吨/年，核准开采C2煤层。
矿区范围由25个拐点圈定，拐点坐标见表1－1。
表1－1批准的双和煤矿矿区范围拐点坐标一览表（西安80坐标）矿区范围地理坐标：东经103°50′46″～103°52′03″，北纬28°51′12″～28°52′37″，矿区直角坐标X＝3193544～3196156，Y＝35387419～35389493。
煤矿水文地质类型划分
煤矿水文地质类型划分1矿井水文地质条件1.1主要含水层1.1.1松散岩类孔隙含水层组(孔隙水)主要为第四系松散沉积物，由砂质粘土夹细砂或卵砾石组成，厚度15m左右，水位埋深小于15m。
呈带状分布于沁河及其支流河谷两岸。
富水性较好，单位涌水量一般为0.1～5.0L/sm。
主要承受大气降水补给，向河流及基岩风化带含水层排泄。
水质类型属HCO3－Ca.Mg型水。
1.1.2碎屑岩浅层裂隙水含水岩组(裂隙水)风化带厚度受地形起伏的影响，据钻孔资料综合分析一般为60～90m，最深可达100余米，富水性取决于风化裂隙发育程度。
该含水层一般呈潜水性质，直接承受大气降水的补给，浅部富水性较强，下部较差，据井检孔的3次抽水试验，降深9.47～62.37m，单位涌水量0.0052～0.1655L/sm，平均为0.0075L/sm，渗透系数为0.0109～0.8974m/d，平均为0.3747m/d，富水性中等，水质类型为HCO3－Na型水。
1.1.3碎屑岩裂隙含水层组(裂隙水)该含水岩组主要指二叠系砂岩裂隙含水岩组，其中石千峰组、上石盒子组三段地层矿区内普遍出露。
含水层为巨厚层粗砂岩及中细粒砂岩。
直接承受大气降水的补给，在地形相宜处以下降泉的形式排出地表。
下石盒子组、山西组地层深埋地下，含水层主要为中细粒砂岩，是3号煤的主要充水来源。
钻进中的冲洗液消耗量及水位变化不大，岩芯裂隙不发育，据ZK3－1孔的抽水试验，降深36.12m，单位涌水量0.00108L/sm，渗透系数为0.00063m/d，水位标高694.04m，水质类型为HCO3－KNa型水。
1.1.4碎屑岩夹碳酸盐类裂隙岩溶含水岩组(裂隙岩溶水)矿区内该地层埋藏较深，含水层岩性为砂岩、灰岩，其间夹数层泥岩、砂质泥岩等隔水层，裂隙不发育，相对减弱了各含水层之间的水力联系。
据井检孔的2次抽水试验，降深66.18～79.28m，单位涌水量0.00078～0.0012L/sm，平均为0.00099L/sm，渗透系数为0.0039～0.0059m/d，平均为0.0049m/d，弱富水性，水质类型为HCO3－Na型水。
矿井水文地质类型划分报告
永定县龙富煤矿有限公司培丰镇丰田煤矿水文地质类型划分报告永定县龙富煤矿有限公司二○一二年三月二十日目录一、概况.......................................................1、目的任务....................................................2、矿井概况....................................................3、工作概况....................................................4、报告编写依据................................................二、矿井水文地质特征...........................................1、地貌地质的情况..............................................2、地表水体的情况（含溪河、井泉、地面岩溶情况）................3、含水层和隔水层分布规律和特征................................4、构造特征....................................................三、矿井充水因素分析，井田及周边老空区分布状况.................1、地表水文资料（地表水源补充分析）............................2、周边老空区分布状况分析......................................3、矿井空区情况分析............................................四、矿井涌水量的构成分析，主要突水点位置、突水量及处理情况.....1、矿井涌水量的构成分析........................................2、突水分析水害隐患分析........................................五、结论及建议.................................................1、矿井水文地质类型划分........................................2、对矿井开采受水害影响程度和防治水工作难易程度评价............3、防治水工作建议..............................................永定县龙富煤矿有限公司培丰镇丰田煤矿水文地质类型划分报告一、概况1、目的任务按照国家安全生产监察管理总局、国家煤矿安全监察局《关于加强煤矿水害防治工作的指导意见》（安全总煤矿〔2006〕98号）、福建省人民政府安全生产委员会《关于贯彻落实省领导主要指示精神进一步做好煤矿水害防治的通知》（闽安委办〔2007〕40号）和龙岩市煤炭管理局《关于规范煤矿部分技术改造项目建设程序的通知》（龙煤管〔2008〕104号文）等文件精神，永定县龙富煤矿有限公司培丰镇丰田煤矿拟进行资源整合，为查明永定县龙富煤矿有限公司培丰镇丰田煤矿的水害现状，防止煤矿发生透水事故，确保矿井安全生产，永定县龙富煤矿有限公司培丰镇丰田煤矿于2012年3月5日-3月19日组织采掘、地质、测量等相关技术人员对矿区采矿权证范围内水害现状进行调查，根据调查情况结合以往资料，编制水文类型划分报告。

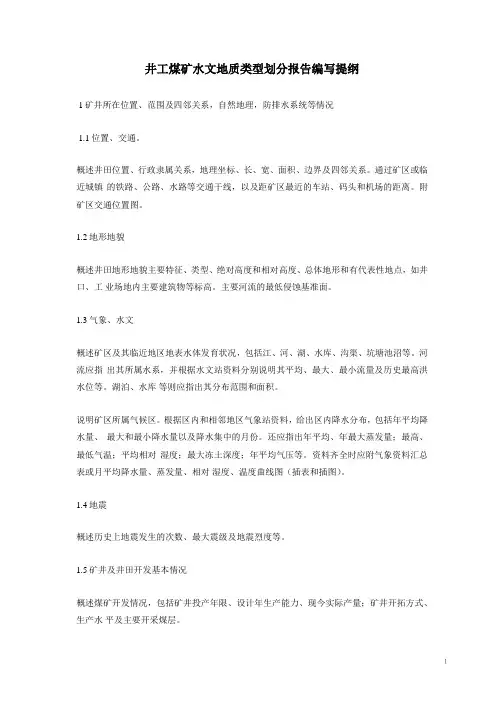

井工煤矿水文地质类型划分报告编写提纲
井工煤矿水文地质类型划分报告编写提纲1矿井所在位置、范围及四邻关系，自然地理，防排水系统等情况1.1位置、交通。
概述井田位置、行政隶属关系，地理坐标、长、宽、面积、边界及四邻关系。
通过矿区或临近城镇的铁路、公路、水路等交通干线，以及距矿区最近的车站、码头和机场的距离。
附矿区交通位置图。
1.2地形地貌概述井田地形地貌主要特征、类型、绝对高度和相对高度、总体地形和有代表性地点，如井口、工业场地内主要建筑物等标高。
主要河流的最低侵蚀基准面。
1.3气象、水文概述矿区及其临近地区地表水体发育状况，包括江、河、湖、水库、沟渠、坑塘池沼等。
河流应指出其所属水系，并根据水文站资料分别说明其平均、最大、最小流量及历史最高洪水位等。
湖泊、水库等则应指出其分布范围和面积。
说明矿区所属气候区。
根据区内和相邻地区气象站资料，给出区内降水分布，包括年平均降水量、最大和最小降水量以及降水集中的月份。
还应指出年平均、年最大蒸发量；最高、最低气温；平均相对湿度；最大冻土深度；年平均气压等。
资料齐全时应附气象资料汇总表或月平均降水量、蒸发量、相对湿度、温度曲线图（插表和插图）。
1.4地震概述历史上地震发生的次数、最大震级及地震烈度等。
1.5矿井及井田开发基本情况概述煤矿开发情况，包括矿井投产年限、设计年生产能力、现今实际产量；矿井开拓方式、生产水平及主要开采煤层。
1.6矿井防排水系统现状概述井下各水平防排水设施，包括防水闸门（墙）、水仓容积，排水泵型号、台数；排水管路直径、趟数；井下最大排水能力；是否具有抗灾能力；是否满足疏水降压的要求等。
2以往地质和水文地质工作评述，矿井水害防治规划及年度计划按普查、详查、勘探、建井和矿井生产或改扩建几个不同阶段分门别类总结己完成的地质、水文地质工作成果。
简要介绍矿井水害防治规划及年度计划。
2. 1预查、普查、详查、勘探阶段地质和水文地质工作成果评述按时间顺序（由老到新）总结“报告”或重要图纸，包括完成年限、完成单位和报告主要内容及结论。
水文地质类型划分
安阳鑫龙煤业（集团）果园煤业有限责任公司矿井水文地质类型划分报告（宋体、32号、66%缩放）报告编制单位：果园煤业有限责任公司报告编制时间：二○一○年六月安阳鑫龙煤业（集团）果园煤业有限责任公司矿井水文地质类型划分报告报告编制单位：果园煤业有限责任公司编制人：龙强报告编制时间：二○一○年六月目录1.1、矿井及井田基本情况 (5)1.2、位置、交通 (5)1.3、自然地理 (6)1.4、井田内及邻近小煤矿 (7)1.5、地震 (8)1.6、矿井排水设施能力现状 (9)二、以往地质和水文地质工作 (9)三、地质概况 (11)3.1、井田地层 (11)3.2、井田构造 (14)3.3、井田岩浆岩 (14)四、区域水文地质 (14)五、矿井水文地质 (15)5.1、含水层 (15)5.2、主要隔水层 (17)5.3、矿井充水水源 (20)5.4、矿井充水通道 (21)5.5、井田及周边地区老窑水分布状况 (22)5.6、矿井充水状况 (22)六、对矿井开采受水害影响程度和防治水工作难易程度的评价 (22)6.1、对矿井开采受水害影响程度的评价 (22)6.2、对矿井防治水工作难易程度的评价 (23)七、矿井水文地质类型的划分及对防治水工作的建议 (23)7.1、矿井水文地质类型划分 (23)7.2、对防治水工作的建议 (24)一、矿井及井田概况1.1、矿井及井田基本情况果园煤业公司原为安阳县地方国有煤矿，老井1976年建井，1978年投产；新井1990年建井，1992年投产。
2004年底经安阳鑫龙煤业（集团）公司资源整合后，成立安阳鑫龙煤业（集团）果园煤业有限责任公司，现属国有控股有限责任公司。
果园煤业公司原设计生产能力15wt/a，为了更合理的开发资源整合后的煤炭资源，进一步优化开发方案，使技术经济更加合理，提出了对原矿井进行技术改造，生产能力由15wt/a 改造为30wt/a。
2007年11月，安阳鑫龙煤业（集团）果园煤业有限责任公司委托煤炭工业郑州设计研究有限公司编制了《安阳鑫龙煤业（集团）果园煤业有限责任公司技术改造初步设计》，设计为二斜一立开拓方式、生产水平标高-150~-725、主要开采山西组二1煤层，河南省煤炭工业管理局以豫煤规【2008】625号文批复，目前技改工程正在实施。
矿井水文地质类型划分报告编写标准模板
矿井水文地质类型划分报告标准模板（一）、总体要求1.矿井水文地质工作是煤矿生产建设的一项重要技术基础工作。
矿井经过一段时间的开拓、生产和补充勘探，积累了大量基础资料，对井田地质构造、煤层稳定程度、水文地质及开采技术条件等主要地质问题的认识有了一定程度的提高。
在此基础上，全面整理分析已有地质水文地质资料，及时编制或修编《矿井水文地质类型划分报告》，是指导下一步做好矿井防治水工作的一项重要的技术工作。
矿分管防治水工作的副总工程师、地质(技术)科长必须全程参与报告的编制工作。
2.矿井水文地质类型应当每3年进行重新确定。
当发生重大突水事故后，矿井应当在1年内重新确定矿井水文地质类型（重大突水事故是指突水量首次达到300m3/h以上或者造成死亡3人以上的突水事故）。
3.矿井水文地质类型划分报告，由煤矿企业总工程师组织审定。
（二）、技术要求1.认真收集已有地质水文地质资料是编制或修编高质量《矿井水文地质类型划分报告》的关键，通过对以往地质水文地质资料的系统整理和综合分析研究，在报告中重点阐明：目的、任务；矿井建设、开采情况及本次工作情况；矿井地质、水文地质条件的变化；矿井充水因素分析；矿井突水情况，矿井涌水量变化，矿井生产中的水害隐患及防治水措施；存在问题及预防、治理建议。
2.报告应客观、准确地反映水文地质工作成果，内容要有针对性、实用性、科学性及资料的继承性，依据充分、结论明确。
3.报告中的单位涌水量等参数，应按《煤矿防治水规定》统一换算使用。
4.报告由文字、附图、附表、附件四部分组成。
（三）、《矿井水文地质类型划分报告》排版及编写具体要求1.封面(1)报告名称统一为：矿山名称+矿井水文地质类型划分报告，其中矿山名称应当与采矿许可证上载明的矿山名称相一致。
不是第一次提交的矿井水文地质类型划分报告在报告名称下面加注提交年份。
(2)报告提交单位：报告提交单位应当与采矿许可证上载明的采矿权人相一致。
2.封二按报告名称、编制单位名称、技术负责人、报告编写人、提交单位名称、总工程师、参与报告编写人、提交报告日期的次序编排。
矿井水文地质类型划分报告
攀枝花龙蟒煤业有限责任公司荒田箐煤矿矿井水文地质类型编制人：审核：矿长：公司技术负责：编制日期：年月日目录一、前言 (4)二、矿井开采简介 (4)三、矿井所在位置、范围及四邻关系，自然地理等情况 (4)四、以往地质和水文地质工作评述 (7)五、井田水文地质条件及含水层和隔水层分布规律和特征 (7)六、矿井充水因素分析，井田及周边老空区分布状况 (10)七、矿井涌水量的构成分析，主要突水点位置、突水量及处理情况 (13)八、对矿井开采受水害影响程度和防治水工作难易程度评价 (14)九、矿井水文地质类型划分及防治水工作建议 (14)会审意见会审单位及人员签字攀枝花龙蟒煤业有限责任公司荒田箐煤矿矿井水文地质类型划分报告一、前言为加强我矿的防治水工作，防止和减少水害事故，保障煤矿职工生命安全，根据《安全生产法》、《矿山安全法》、《国务院关于预防煤矿生产安全事故的特别规定》、《煤矿防治水规定》等法律、行政法规，我矿组织相关人员对本矿的水文地质进行研究，编制了矿井水文地质类型划分报告，并确定确定矿井水文地质类型为中等。
井水文地质类型划分报告，已由公司总工程师组织审定并通过。
二、矿井开采简介荒田箐煤矿始建于1996年，原名为“盐边县红坭煤业有限责任公司（盐边荒田箐煤矿）”，被攀枝花龙蟒煤业收购后，矿井名称变更为攀枝花市龙蟒煤业有限责任公司荒田箐煤矿，新采矿证于2006年由四川省国土资源厅颁发，有效期限至2015年3月。
矿井生产能力90kt/a，采用分水平阶梯式平硐开拓方式。
矿井现采用柔性掩护式支架采煤，工作面采用放炮落煤，手镐攉煤，机车运输，矿灯照明，自然排水，机械通风，全面陷落法处理采空区。
三、矿井所在位置、范围及四邻关系，自然地理等情况1、矿井所在位置攀枝花龙蟒煤业有限责任公司荒田箐煤矿位于攀枝花市红坭矿区的荒田箐井田内，北东侧为三滩井田，南部为阿拉摩井田，西部为荒田箐井田。
矿井位于盐边县城329°25′方向，直距19.1km，行政区划隶属盐边县红坭乡所辖，其地理坐标为东经：101°43′16″～101°44′27″，北纬26°45′14″～26°46′30″，中心点地理坐标为东经：101°43′52″，北纬26°45′52″。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
｛矿山水文地质技术服务｝ 矿井水文地质类型划分报告编制
一、简介
煤矿要根据《煤矿防治水规定》的要求确定矿井水文地质类型，提交类型划分报告， 由企业总工程师审定，为国土部门、安监局和发改委审批服务。
矿井水文地质类型一般每 3-5 年重新确定一次，但发生重大突水事故后（突水量首 次达 300m3/h 以上或死亡 3 人以上）应在一年内重新确定矿井水文地质类型。
及水体
条件差，补给来源
地表水，其补给条件好，
有一定的补给水源。
极其充沛，地表泄水条件差。
少或极少。
补给水源充沛。
环境保护技术与工程——矿井水文地质技术服务
单位涌水量 q （L/s·m）
q≤0.1
0.1＜q≤1.0
1.0＜q≤5.0
q＞5.0
矿井及周边老空水分布状况 无老空积水。
存在少量老空积水， 存在少量老空积水，位
为了有针对性地做好煤矿防治水工作，从矿区水文地质条件和井巷充水特征出发， 根据矿井及其周边是否存在老空积水、矿井受采掘破坏或影响的含水层性质和富水性及 补给条件、矿井涌水和突水分布规律及水量大小、煤矿开采受水害威胁程度以及防治水 工作难易程度等，把矿井水文地质划分为简单、中等、复杂、极复杂四种类型。
无
Q3≤600
600＜Q3≤1800
Q3＞1800
开采受水害影响程度
矿井偶有突水，采掘 矿井时有突水，采掘工
采掘工程不受水
矿井突水频繁，采掘工程、
工程受水害影响，但 程、矿井安全受水害威
害影响
矿井安全受水害严重威胁
不威胁矿井安全 胁
防治水工作难易程度
防治水工作简单或易 防治水工程量较大，难
防治水工作简单
类别/分类依据
简单
中等
复杂
极复杂
受采掘破坏或影
受采掘破坏或影响的主
受采掘破坏或影响的
受采掘破坏或影响的为岩溶
受采掘破坏或
响的孔隙、裂隙、
要是岩溶含水层、厚层
含水层性质及
孔隙、裂隙、岩溶含
含水层、老空水、地表水，
影响的含水层
岩溶含水层，补给
砂砾石含水层般，
其补给条件很好，补给来源
存在大量老空积水，位置、
位置、范围、积水量 置、范围、积水量不清
范围、积水量不清楚。
清楚。
楚。
矿井涌水量 （m3/h）
正常 Q1 最大 Q2
突水量 Q3（m3/h）
Q1≤180
180＜Q1≤600
600＜Q1≤2100
（ 西 北 地 区 （ 西 北 地 区 90 ＜ （ 西 北 地 区 180 ＜ Q1＞2100
防治水工程量大，难度高
于进行
度较高
环境保护技术与工程——矿井水文地质技术服务
二、引用标准 《煤矿床水文地质勘查工程质量标准》（MTT 1163-2011） 《煤矿采区或工作面水文地质条件分类》（GB_T 22205-2008） 《煤矿防治水规定》
三、资质要求 有水文勘探及报告编制资质：地质勘查（水文地质、工程地质、环境地质调查）
四、业务流程
环境保护技术与工程——矿井水文地质技术服务
五、报告主要内容 1.矿井所在位置、范围及四邻关系，自然地理等情况； 2.井田水文地质条件及含水层和隔水层分布规律和特征； 3.矿井充水因素和充水通道分析，井田及周边老空区分布状况； 4.矿井涌水量的构成分析，主要突水点位置、突水量及处理情况； 5.对矿井开采受水害影响程度和防治水工作难易程度评价； 6.结论及防治水工作建议。
Q1≤90） Q2≤300
Q1≤180） 300＜Q2≤1200
Q1≤1200） 1200＜Q2≤3000
（西北地区 Q1＞1200） Q2＞3000
（ 西 北 地 区 （ 西 北 地 区 210 ＜ （ 西 北 地 区 600 ＜ （西北地区 Q2＞2100）
Q2≤210）
Q2≤600）
Q2≤2100）
