XBD单级消防泵与多级消防泵的选型
消防水泵型号参数
消防水泵型号参数一、消防水泵的概述消防水泵是建筑物消防系统中的重要组成部分，主要用于提供灭火水源。
其工作原理是将自来水或其他水源通过管道输送到消防设备或灭火器材中，以保障建筑物内人员和财产的安全。
二、消防水泵的分类根据使用场所和功能不同，消防水泵可以分为多种类型。
常见的有：离心式消防水泵、柴油机驱动式消防水泵、涡流式消防水泵等。
三、离心式消防水泵型号参数离心式消防水泵是目前应用最广泛的一种类型，下面列举一些常见型号及其参数：1. XBD-L型离心式单级单吸消防水泵流量范围：5-200L/s扬程范围：16-200m功率范围：1.5-315kW2. XBD-GDL型离心式多级单吸消防水泵流量范围：1.5-120L/s扬程范围：24-240m功率范围：1.5-315kW3. XBD-DL型离心式双吸消防水泵流量范围：68-1500L/s扬程范围：10-200m功率范围：45-1250kW四、柴油机驱动式消防水泵型号参数柴油机驱动式消防水泵通常用于野外或没有电源的场所，下面列举一些常见型号及其参数：1. XBC系列柴油机消防泵组流量范围：5-150L/s扬程范围：30-180m功率范围：7.5-300kW2. Jockey泵组流量范围：0.3-4L/s扬程范围：20-80m功率范围：0.75-2.2kW五、涡流式消防水泵型号参数涡流式消防水泵是一种新型的消防设备，具有体积小、噪音低、运行平稳等特点。
下面列举一些常见型号及其参数：1. XBD-WQ系列涡流式消防水泵组流量范围：1.5-40L/s扬程范围：15-60m功率范围：1.5-22kW2. XBD-WF系列涡流式消防水泵组流量范围：1.5-40L/s扬程范围：15-60m功率范围：1.5-22kW六、消防水泵的选型注意事项在选择消防水泵时，需要考虑以下几个方面：1. 流量和扬程要与建筑物的实际情况相符合。
2. 消防水泵的品牌和质量要有保证。
3. 消防水泵的安装位置和管道布局要合理。

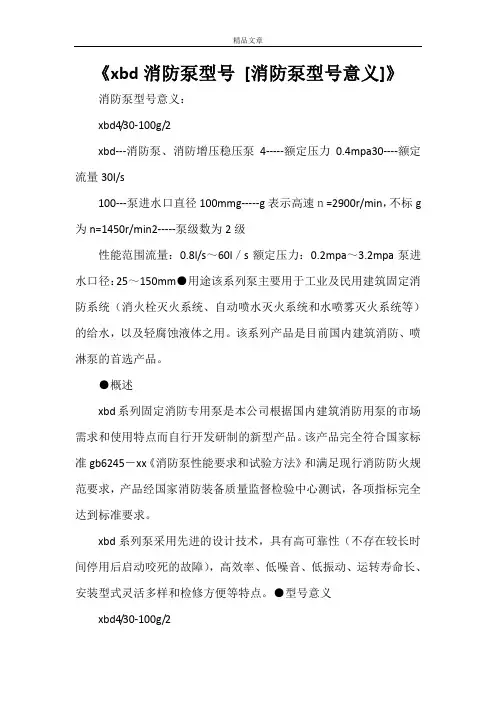

《xbd消防泵型号[消防泵型号意义]》
![《xbd消防泵型号[消防泵型号意义]》](https://img.taocdn.com/s3/m/48b704d776c66137ef061918.png)
《xbd消防泵型号[消防泵型号意义]》消防泵型号意义：xbd4/30-100g/2xbd---消防泵、消防增压稳压泵4-----额定压力0.4mpa30----额定流量30l/s100---泵进水口直径100mmg-----g表示高速ｎ=2900r/min，不标g 为n=1450r/min2-----泵级数为2级性能范围流量：0.8l/s～60l／s额定压力：0.2mpa～3.2mpa泵进水口径：25～150mm●用途该系列泵主要用于工业及民用建筑固定消防系统（消火栓灭火系统、自动喷水灭火系统和水喷雾灭火系统等）的给水，以及轻腐蚀液体之用。
该系列产品是目前国内建筑消防、喷淋泵的首选产品。
●概述xbd系列固定消防专用泵是本公司根据国内建筑消防用泵的市场需求和使用特点而自行开发研制的新型产品。
该产品完全符合国家标准gb6245－xx《消防泵性能要求和试验方法》和满足现行消防防火规范要求，产品经国家消防装备质量监督检验中心测试，各项指标完全达到标准要求。
xbd系列泵采用先进的设计技术，具有高可靠性（不存在较长时间停用后启动咬死的故障），高效率、低噪音、低振动、运转寿命长、安装型式灵活多样和检修方便等特点。
●型号意义xbd4/30-100g/2xbd---消防泵、消防增压稳压泵4-----额定压力0.4mpa30----额定流量30l/s100---泵进水口直径100mmg-----g表示高速ｎ=2900r/min，不标g为n=1450r/min2-----泵级数为2级●性能范围流量：0.8l/s～60l／s额定压力：0.2mpa～3.2mpa泵进水口径：25～150mm●用途该系列泵主要用于工业及民用建筑固定消防系统（消火栓灭火系统、自动喷水灭火系统和水喷雾灭火系统等）的给水，以及轻腐蚀液体之用。
该系列产品是目前国内建筑消防、喷淋泵的首选产品。
消防泵：xbd-l型立式多级消防泵放大图片详细信息：xbd消防泵，多级消防泵，立式消防泵，立式多级消防泵xbd-l型立式多级消防泵系立式单吸多段式离心泵，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。
消防泵型号参数解读
消防泵是一种特殊的泵，主要用于消防系统中。
消防泵的型号参数解读对于消防系统的设计和运行至关重要。
下面，我将详细介绍消防泵的型号参数解读。
1. 型号：消防泵的型号通常由一些字母和数字组成，这些字母和数字代表了消防泵的特定功能和性能。
例如，XBD-LL 50/100A，其中XBD代表消防泵，LL代表离心式单级单吸结构，50/100代表流量50L/s，扬程100m，A代表水泵轴向力平衡装置。
2. 功率：消防泵的功率通常以千瓦（kW）为单位表示。
功率是泵的工作能力的指示，它越高，泵就能提供更大的流量和扬程，但也会导致更高的能耗和噪音。
在选择消防泵时，应根据实际需要选择合适的功率。
3. 流量：消防泵的流量通常以升每秒（L/s）为单位表示。
流量是指单位时间内泵能够输送的液体体积，它决定了消防系统的供水能力。
在选择消防泵时，应考虑消防系统的需求，选择适合的流量。
4. 扬程：消防泵的扬程通常以米（m）为单位表示。
扬程是指液体通过泵后达到的最大高度，它代表了泵能够克服摩擦、管道阻力等因素的能力。
在选择消防泵时，应根据实际需要选择合适的扬程。
5. 泵的结构类型：消防泵的结构类型有很多种，包括离心式、柱塞式、螺杆式等。
不同的结构类型有不同的优缺点，在选择消防泵时应根据实际需要选择合适的结构类型。
6. 泵的工作压力：消防泵的工作压力通常以帕斯卡（Pa）为单位表示。
工作压力是指液体在泵内的压力，它决定了泵的供水能力和使用寿命。
在选择消防泵时，应根据实际需要选择合适的工作压力。
7. 泵的进出口直径：消防泵的进出口直径通常以毫米（mm）为单位表示。
进出口直径是指泵进口和出口的管道直径，它决定了泵的流量和使用效率。
在选择消防泵时，应根据实际需要选择合适的进出口直径。
总之，消防泵的型号参数解读对于消防系统的设计和运行至关重要。
在选择消防泵时，应根据实际需要选择合适的型号、功率、流量、扬程、结构类型、工作压力和进出口直径等参数。
XBD消防泵选型参数
XBD消防泵选型参数消防泵是用于灭火和应急排水的一种专用泵。
在选型参数时，需要考虑以下几个关键因素：1.流量和扬程：流量是指单位时间内泵送的液体体积，通常用单位时间内的立方米数表示。
消防泵的流量要满足灭火需求，以确保足够的水源供给。
扬程是指泵送液体时液体的垂直升高高度，一般以米为单位。
流量和扬程是选择消防泵的两个重要参数，需要根据具体的应用场景来确定。
2.功率和转速：消防泵的功率通常以千瓦或马力表示，功率越大，泵的扬程和流量就越大。
选择适当的功率可以保证泵的性能满足需求，并提高工作效率。
转速是指泵的旋转速度，通常以每分钟转数表示。
转速越高，泵的流量和扬程通常也会增加，但同时也会增加能耗和噪音。
因此，在选型时需要平衡功率和转速，根据实际需要进行选择。
3.压力和耐压：消防泵工作时需要提供足够的压力，才能将水源送到所需位置。
压力是由泵提供的，通常以公斤/平方厘米或帕斯卡表示。
消防泵还需要具备一定的耐压能力，以应对可能出现的高压情况。
选购时需要确保泵的压力和耐压能满足工作需求，以确保其可靠性和安全性。
4.材质和防腐性：消防泵的选材通常需要考虑所处理液体的性质，以及泵的使用环境。
常见的材质包括铸铁、不锈钢和塑料等。
铸铁具有较好的抗压和耐用性，适用于处理一般液体；不锈钢具有较好的耐腐蚀性，适用于处理腐蚀性液体；塑料具有较好的耐腐蚀性和轻便性，适用于处理腐蚀性介质或要求泵体重量较轻的场合。
选购时需要根据具体的液体性质和使用环境，选择适合的材质。
5.控制方式和自动化程度：消防泵可以采用手动控制、半自动控制或全自动控制。
手动控制需要人工操作泵的启停和调节，适用于简单的应用场景。
半自动控制可以实现自动启停，但需要人工调节流量和压力。
全自动控制可以根据需要自动调节流量和压力，符合消防系统要求。
选择控制方式需要根据实际需求和预算来确定。
以上是选型消防泵时需要考虑的一些关键参数。
在实际选型过程中，还需要结合具体的应用需求、工作环境和预算等因素综合考虑，选择合适的消防泵。

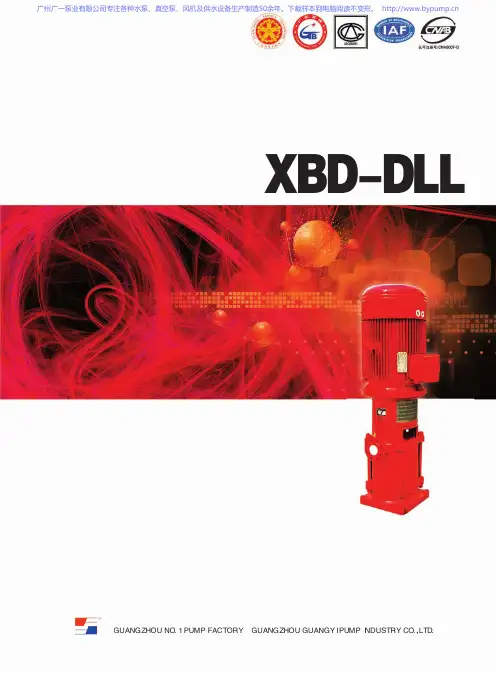

广一XBD-DLL立式多级消防泵_消防增压水泵选型样本手册
压力 P
MPa
1.960 1.764 1.588 2.178 1.960 1.764 0.415 0.392 0.368 0.519 0.490 0.460 0.623 0.588 0.552 0.831 0.784 0.737 0.935 0.882 0.829 1.039 0.980 0.921 1.143 1.078 1.013 1.247 1.176 1.105 1.350 1.274 1.198 1.454 1.372 1.290 1.558 1.470 1.382 1.662 1.568 1.474 1.776 1.666 1.566 1.870 1.764 1.658 1.974 1.862 1.750 2.078 1.960 1.843 0.408 0.392 0.366 0.510 0.490 0.457 0.612 0.588 0.549 0.816 0.784 0.732
广州广一泵业有限公司专注各种水泵、真空泵、风机及供水设备生产制造50余年。下载样本到电脑阅读不变形。
ＸＢＤ－ＤＬＬ型立式多级消防泵
性能参数表
型号
XBD17.6/10-DLL XBD19.6/10-DLL XBD3.9/15-DLL XBD4.9/15-DLL XBD5.8/15-DLL XBD7.8/15-DLL XBD8.8/15-DLL XBD9.8/15-DLL XBD10.7/15-DLL XBD11.7/15-DLL XBD12.7/15-DLL XBD13.7/15-DLL XBD14.7/15-DLL XBD15.6/15-DLL XBD16.6/15-DLL XBD17.6/15-DLL XBD18.6/15-DLL XBD19.6/15-DLL XBD3.9/20-DLL XBD4.9/20-DLL XBD5.8/20-DLL XBD7.8/20-DLL
立式管道离心泵型号及参数
立式管道离心泵型号及参数1.XBD-L立式单级单吸消防泵型号：XBD-L参数：-流量范围：2-1900m³/h-扬程范围：5-200m- 泵进口直径：50-300mm- 泵出口直径：32-150mmXBD-L型立式单级单吸消防泵适用于输送清水及物理化学性质类似于清水的液体。
该泵具有结构紧凑、占地面积小、噪音低、可靠性高等特点，可广泛应用于消防系统中。
2.ISG型立式管道离心泵型号：ISG参数：-流量范围：1-1200m³/h-扬程范围：5-125m- 泵进口直径：40-150mm- 泵出口直径：25-125mmISG型立式管道离心泵适用于输送清水及物理化学性质类似于清水的液体。
该泵结构紧凑、外型美观、噪音低、使用寿命长，广泛用于工农业生产、城市供水、园林喷灌和消防水系统。
3.ISR型立式热水循环泵型号：ISR参数：-流量范围：5-400m³/h-扬程范围：15-125m- 泵进口直径：40-200mm- 泵出口直径：25-150mmISR型立式热水循环泵适用于输送温度不超过150℃的液体。
该泵结构紧凑、外型美观、运行可靠，广泛应用于石油化工、造纸、清洗、高炉循环水等行业中。
4.DL型立式多级长轴泵型号：DL参数：-流量范围：6-450m³/h-扬程范围：33-299m- 泵进口直径：50-150mm- 泵出口直径：32-100mmDL型立式多级长轴泵适用于输送清水及其它类似液体。
该泵结构紧凑、占地面积小、噪音低、使用寿命长，可广泛应用于工业和民用建筑领域。
以上是几种常见的立式管道离心泵型号及其参数。
不同型号的泵适用于不同的场合和液体输送需求。
选择适合的泵型号及参数，能够提高泵的性能和工作效率，满足用户需求。
单级消防水泵型号及参数说明
单级消防水泵型号及参数说明
单级消防水泵是一种能够对建筑物、工厂、市政设施等场所进行火灾扑救和消防排涝工作的设备。
它的主要功能是将自来水或专用灭火水源的水压提高，通过消火栓、喷枪、喷头等器具将水流喷射到火源处，达到消防灭火的目的。
下面是单级消防水泵型号及参数说明。
一、型号
单级消防水泵的常用型号有如下几种：
1. XBD-S 单级消防泵
二、参数说明
1. 流量：单级消防水泵的最大流量通常在100L/s以下。
3. 出口直径：单级消防水泵的出口直径通常在80mm-300mm之间。
4. 功率：单级消防水泵的电机功率通常在1.1kW-200kW之间。
1. 电源：单级消防水泵通常采用交流380V或220V电源。
2. 吸程：单级消防水泵的吸程一般不超过5m。
3. 温度范围：单级消防水泵的温度范围一般在-10℃~+40℃之间。
四、结构特点
单级消防水泵通常采用离心泵结构。
它由叶轮、泵体、轴承等组成。
泵体和盖板采用球墨铸铁或不锈钢材料，阀门部分采用铜质或不锈钢材料。
叶轮为封闭式叶轮，采用不锈钢材料。
五、安装要求
1. 单级消防水泵应安装在干燥、通风、无震动、水源充足、无污染的地方。
2. 安装应按照相关规范要求进行，泵体底部应垫平水泥底座，并设置振动补偿装置。
3. 输送消防水时，应使用专用管道，不得与其他用水管道联通。
4. 现场应设置电气接地，并戴好防静电手环，避免静电引起火灾。
XBD消防泵选型参数
XBD消防泵选型参数型号流量(L/s) 压力 (MPa)效率（%）电机功率（KW) 转速 (r/min)汽蚀余量（m) XBD2.1/5-65消防泵 5 0.21 68 3 2900 2.5 XBD1.7/5-65消防泵 5 0.17 66 2.2 2900 2.5 XBD3.4/5-65L消防泵 5 0.34 63 4 2900 2.5 XBD2.9/5-65L消防泵 5 0.29 62 4 2900 2.5 XBD2.5/5-65L消防泵 5 0.25 58 3 2900 2.5 XBD5.2/5-65L消防泵 5 0.52 58 7.5 2900 2.5 XBD4.5/5-65L消防泵 5 0.45 57 7.5 2900 2.5 XBD3.9/5-65L消防泵 5 0.39 55 5.5 2900 2.5 XBD8.2/5-65L消防泵 5 0.82 50 15 2900 2.5 XBD7.1/5-65L消防泵 5 0.71 50 11 2900 2.5 XBD6.0/5-65L消防泵 5 0.6 49 11 2900 2.5 XBD12.7/5-65L消防泵 5 1.27 40 30 2900 2.5 XBD11.4/5-65L消防泵 5 1.14 40 22 2900 2.5 XBD10.2/5-65L消防泵 5 1.02 39 18.5 2900 2.5 XBD8.5/5-65L消防泵 5 0.85 38 15 2900 2.5 XBD2.2/10-80L消防泵10 0.22 72.5 5.5 2900 3 XBD1.7/10-80L消防泵10 0.17 71 4 2900 3 XBD3.2/10-80L消防泵10 0.32 71 7.5 2900 3 XBD2.9/10-80L消防泵10 0.29 70 7.5 2900 3 XBD2.5/10-80L消防泵10 0.25 69 5.5 2900 3 XBD5.3/10-80L消防泵10 0.53 67 15 2900 3 XBD4.6/10-80L消防泵10 0.46 66 11 2900 3 XBD3.9/10-80L消防泵10 0.39 65 7.5 2900 3 XBD8.3/10-80L消防泵10 0.83 59 22 2900 3 XBD7.1/10-80L消防泵10 0.71 59 18.5 2900 3 XBD6.1/10-80L消防泵10 0.61 58 15 2900 3 XBD12.7/10-80L消防泵10 1.27 54 37 2900 3 XBD11.2/10-80L消防泵10 1.12 54 30 2900 3 XBD10.1/10-80L消防泵10 1.01 53 30 2900 3 XBD8.6/10-80L消防泵10 0.86 51 22 2900 3 XBD15.5/10-80L消防泵10 1.55 66 55 2900 3 XBD14.5/10-80L消防泵10 1.45 65 45 2900 3 XBD13.6/10-80L消防泵10 1.36 63 37 2900 3 XBD1.9/15-80L消防泵15 0.19 72.5 5.5 2900 3 XBD1.4/15-80L消防泵15 0.14 71 4 2900 3 XBD3.0/15-80L消防泵15 0.3 71 7.5 2900 3XBD2.1/15-80L消防泵15 0.21 69 5.5 2900 3 XBD4.9/15-80L消防泵15 0.49 67 15 2900 3 XBD4.2/15-80L消防泵15 0.42 66 11 2900 3 XBD3.5/15-80L消防泵15 0.35 65 7.5 2900 3 XBD7.9/15-80L消防泵15 0.79 59 22 2900 3 XBD6.6/15-80L消防泵15 0.66 59 18.5 2900 3 XBD5.5/15-80L消防泵15 0.55 58 15 2900 3 XBD12.4/15-80L消防泵15 1.24 54 37 2900 3 XBD10.8/15-80L消防泵15 1.08 54 30 2900 3 XBD9.8/15-80L消防泵15 0.98 53 30 2900 3 XBD8.3/15-80L消防泵15 0.83 51 22 2900 3 XBD14.8/15-80L消防泵15 1.48 66 55 2900 3 XBD13.8/15-80L消防泵15 1.38 65 45 2900 3 XBD12.7/15-80L消防泵15 1.27 63 37 2900 3 XBD2.3/20-100L消防泵20 0.23 76 11 2900 4.5 XBD1.8/20-100L消防泵20 0.18 74 7.5 2900 4.5 XBD3.6/20-100L消防泵20 0.36 76 15 2900 4.5 XBD3.0/20-100L消防泵20 0.3 74 11 2900 4.5 XBD2.5/20-100L消防泵20 0.25 72 11 2900 4.5 XBD5.3/20-100L消防泵20 0.53 74 22 2900 4 XBD4.6/20-100L消防泵20 0.46 73 18.5 2900 4 XBD3.9/20-100L消防泵20 0.39 71 15 2900 4 XBD8.6/20-100L消防泵20 0.86 69 37 2900 4 XBD7.4/20-100L消防泵20 0.74 68 30 2900 4 XBD6.2/20-100L消防泵20 0.62 66 30 2900 4 XBD13.1/20-100L消防泵20 1.31 66 75 2900 4 XBD11.7/20-100L消防泵20 1.17 66 55 2900 4 XBD10.4/20-100L消防泵20 1.04 65 45 2900 4 XBD8.7/20-100L消防泵20 0.87 63 37 2900 4 XBD15.2/20-100L消防泵20 1.52 57 90 2900 4 XBD14.4/20-100L消防泵20 1.44 75 75 2900 4 XBD13.6/20-100L消防泵20 1.36 75 55 2900 4 XBD2.1/25-100L消防泵25 0.21 76 11 2900 4.5 XBD1.6/25-100L消防泵25 0.16 74 7.5 2900 4.5 XBD3.3/25-100L 25 0.33 76 15 2900 4.5 XBD2.8/25-100L 25 0.28 74 11 2900 4.5 XBD2.0/25-100L 25 0.2 72 11 2900 4.5 XBD5.1/25-100L 25 0.51 74 22 2900 4XBD3.5/25-100L 25 0.35 71 15 2900 4 XBD8.2/25-100L 25 0.82 69 37 2900 4 XBD7.0/25-100L 25 0.7 68 30 2900 4 XBD5.9/25-100L 25 0.59 66 30 2900 4 XBD12.6/25-100L 25 1.26 66 75 2900 4 XBD11.3/25-100L 25 1.13 66 55 2900 4 XBD10.1/25-100L 25 1.01 65 45 2900 4 XBD7.8/25-100L 25 0.78 63 37 2900 4 XBD15.0/25-100L 25 1.5 57 90 2900 4 XBD13.8/25-100L 25 1.38 75 75 2900 4 XBD13.0/25-100L 25 1.3 75 55 2900 4 XBD2.0/30-100L 30 0.2 76 11 2900 4.5 XBD1.2/30-100L 30 0.12 74 7.5 2900 4.5 XBD3.3/30-100L 30 0.33 76 15 2900 4.5 XBD2.8/30-100L 30 0.28 74 11 2900 4.5 XBD5.1/30-100L 30 0.51 74 22 2900 4 XBD4.4/30-100L 30 0.44 73 18.5 2900 4 XBD3.5/30-100L 30 0.35 71 15 2900 4 XBD8.2/30-100L 30 0.82 69 37 2900 4 XBD7.0/30-100L 30 0.7 68 30 2900 4 XBD5.9/30-100L 30 0.59 66 30 2900 4 XBD12.6/30-100L 30 1.26 66 75 2900 4 XBD11.3/30-100L 30 1.13 66 55 2900 4 XBD10.1/30-100L 30 1.01 65 45 2900 4 XBD7.8/30-100L 30 0.78 63 37 2900 4 XBD15.0/30-100L 30 1.5 57 90 2900 4 XBD13.8/30-100L 30 1.38 75 75 2900 4 XBD13.0/30-100L 30 1.3 75 55 2900 4 XBD2.1/40-125L 40 0.21 80 15 2900 4 XBD1.6/40-125L 40 0.16 77 11 2900 4 XBD3.4/40-125L 40 0.34 78 22 2900 4 XBD2.8/40-125L 40 0.28 76 18.5 2900 4 XBD2.4/40-125L 40 0.24 73 15 2900 4 XBD5.2/40-125L 40 0.52 77 37 2900 5.5 XBD4.5/40-125L 40 0.45 76 30 2900 5.5 XBD3.6/40-125L 40 0.36 75 22 2900 5.5 XBD8.4/40-125L 40 0.84 75 55 2900 5 XBD7.2/40-125L 40 0.72 74 45 2900 5.5XBD12.8/40-125L 40 1.28 70 90 2900 5 XBD11.2/40-125L 40 1.12 70 75 2900 5 XBD9.8/40-125L 40 0.98 69 75 2900 5 XBD8.8/40-125L 40 0.88 67 55 2900 5 XBD2.0/45-125L 45 0.2 80 15 2900 4 XBD1.5/45-125L 45 0.15 77 11 2900 4 XBD3.2/45-125L 45 0.32 78 22 2900 4 XBD2.6/45-125L 45 0.26 76 18.5 2900 4 XBD2.1/45-125L 45 0.21 73 15 2900 4 XBD5.0/45-125L 45 0.5 77 37 2900 5.5 XBD4.3/45-125L 45 0.43 76 30 2900 5.5 XBD3.4/45-125L 45 0.34 75 22 2900 5.5 XBD8.0/45-125L 45 0.8 75 55 2900 5 XBD6.9/45-125L 45 0.69 74 45 2900 5.5 XBD5.5/45-125L 45 0.55 73 37 2900 5.5 XBD12.5/45-125L 45 1.25 70 90 2900 5 XBD10.8/45-125L 45 1.08 70 75 2900 5 XBD9.6/45-125L 45 0.96 69 75 2900 5 XBD8.6/45-125L 45 0.86 67 55 2900 5 XBD2.1/50-150L 50 0.21 79 18.5 1450 3 XBD1.7/50-150L 50 0.17 78 15 1450 3 XBD1.3/50-150L 50 0.13 76 11 1450 3 XBD3.3/50-150L 50 0.33 78 30 1450 2.5 XBD2.8/50-150L 50 0.28 77 22 1450 3.5 XBD2.4/50-150L 50 0.24 76 18.5 1450 3.5 XBD5.2/50-150L 50 0.52 75 45 1450 3.5 XBD4.4/50-150L 50 0.44 74 37 1450 3.5 XBD3.7/50-150L 50 0.37 73 30 1450 3.5 XBD3.1/50-150L 50 0.31 71 22 1450 3.5 XBD8.2/50-150L 50 0.82 76 75 2900 4.5 XBD7.0/50-150L 50 0.7 75 55 2900 4.5 XBD5.9/50-150L 50 0.59 74 45 2900 4.5 XBD12.8/50-150L 50 1.28 73 110 2900 4.5 XBD11.0/50-150L 50 1.1 72 90 2900 4.5 XBD9.4/50-150L 50 0.94 70 75 2900 4.5 XBD2.0/55-200L 55 0.2 79 18.5 1450 3 XBD1.6/55-200L 55 0.16 78 15 1450 3 XBD1.2/55-200L 55 0.12 76 11 1450 3XBD2.7/55-200L 55 0.27 77 22 1450 3.5 XBD2.2/55-200L 55 0.22 76 18.5 1450 3.5 XBD5.0/55-200L 55 0.5 75 45 1450 3.5 XBD4.2/55-200L 55 0.42 74 37 1450 3.5 XBD3.5/55-200L 55 0.35 73 30 1450 3.5 XBD2.8/55-200L 55 0.28 71 22 1450 3.5 XBD2.0/100-200L 100 0.2 80 30 1450 4 XBD1.4/100-200L 100 0.14 78 22 1450 4 XBD1.0/100-200L 100 0.1 75 18.5 1450 4 XBD3.3/100-200L 100 0.33 80 55 1450 4 XBD2.8/100-200L 100 0.28 79 45 1450 4 XBD2.3/100-200L 100 0.23 78 37 1450 4 XBD5.1/100-200L 100 0.51 81 75 1450 4 XBD4.4/100-200L 100 0.44 80 75 1450 4 XBD3.5/100-200L 100 0.35 78 55 1450 5 XBD3.0/100-200L 100 0.3 76 45 1450 5 XBD2.0/150-250L 150 0.2 82 45 1450 5 XBD1.7/140-250L 140 0.17 80 37 1450 5 XBD3.2/140-250L 140 0.32 80 75 1450 5.5 XBD2.8/140-250L 140 0.28 78 55 1450 5.5 XBD2.1/140-250L 140 0.21 74 45 1450 5.5 XBD2.0/140-250L 140 0.2 78 37 1480 4.5 XBD5.0/140-250L 140 0.5 72 90 1480 4.5 XBD2.0/200-300L 200 0.2 83 55 1450 6 XBD2.8/200-300L 200 0.28 82 75 1480 5 XBD3.2/200-300L消防泵200 0.32 84 90 1480 4.5 XBD4.4/200-300L消防泵200 0.44 84 132 970 5 XBD4.2/200-300L消防泵200 0.42 78 110 1480 5 XBD1.2/220-350L消防泵220 0.12 83 37 1480 4.5 XBD2.0/220-350L消防泵220 0.2 82 55 1480 4.5 XBD3.2/220-350L消防泵220 0.32 84 90 1480 4.5 XBD5.0/220-350L消防泵220 0.5 83 160 1480 4.5 /ProductShow_301.html。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
XBD单级消防泵与多级消防泵的选型
大多数消防水源提供的消防用水，消防泵都需进行加压，以满足灭火时对水压和水量的要求。
水泵由于设置、维护不当产生故障势必影响灭火救援，造成不必要的损失.
消防泵与生活水泵和生产水泵相比性能上应有较高的要求，但我国现行规范对消防水泵的性能和测试要求没有做出较详细的特别规定，致使消防水泵在选用时无据可查，出现了多种问题。
美国对消防泵的性能要求是：消防泵的最大流量应为设计值的150%，扬程不小于选定工作点扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%，稳压泵流量为1—2L/S，扬程为消防泵扬程的1.1—1.2倍。
同时规定在消防泵出水管上应设测量用流量计，流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表。
建议关关部门参照美国标准对我国的消防泵设计、选用提出更有针对性、更明确的要求，以便在对消防泵的选用、检测过程中有据可依。
对消防泵的性能规定如下：水泵出流量为选定工作点的流量的150%时，其扬程不小于选定的工作点的扬程的65%，关闭水泵时的扬程不大于选定工作点扬程的140%。
其实际是规定了水泵的性能曲线是一条平滑的曲线。
我国规范对消防水泵没有详细的规定，致使消防水泵的选用上有不少出入。
建议设计人员在设计时参考NFPA20的规定。
《高规》和《建规》对消防水泵的性能没有测试要求，NFPA20规定消防泵在出水管上设测量用流量计。
流量计应能测试水泵选定流量的175%，消防泵在出水管上应设直径大于89mm的压力表，这样水泵安装后可全面测试水泵的性能，以便得知是否能满足设计要求。
建议设计人员在设计中考虑这个问题。
消防给水系统稳压是系统平时维持压力的水泵，对系统起着监护作用和使系统具有自动控制的功能。
稳压泵的压力可根据系统压力而确定，一般稳压泵的压力可根据系统压力而确定，一般稳压泵的压力比主泵高0.1Mpa—0.2Mpa，或者稳压泵压力为主泵的1.1倍—1.2倍。
但对于稳压泵流量的确定就有不同的说法。
《高规》第7.4.8条增压设施应符合下列规定：对消火栓给水系统不应大于5L/S；对自动喷水系统不应大于1L/S。
美国NFPA20《StandandfortheInstallationofCentrifugalFirePumps》(1996Edition)规定稳压泵(PressureMaintenanPumps/JoceyPumps/Make—UpPumps)的流量不少于系统正常条件下的泄漏量，压力应能足够维持系统所需的压力。
显然我国规定了稳压泵的流量的上限，而美国规定了稳压泵的下限。
我国的稳压泵的流量设置要求是能满足1个消防单元的用水量，美国是系统的泄漏水量。
自动喷水系统target=_blank>管道的泄漏水量按国家《采暖与卫生工程施
工及验收规范》第3.15条规定：水压试验时，10min内压力降不大于0.05Mpa。
然后将试验压力降至target=_blank>工作压力作外观检查，以不漏为合格。
《自动喷水灭火系统施工及验收规范》第6.2.3条规定水压试验的测试点应设在系统管网的最低点，对管网注水时，应将管网的空气排净，并应缓慢升压，达到试验压力后，稳压30min，目测管网无泄漏、无变形，且压力降不大于0.05Mpa。
《给水排水管道工程施工及验收规范》GB50268—97第10.2.13条规定：DN100的钢管允许渗水量为0.28L(min•km)，DN150的钢管允许渗水量为0.3L(min•km)。
显然若管道施工达到国家规范，系统管网的泄漏水量很少。
大西洋泵业安装调试人员曾观察过两个已竣工的工程，室内管道的泄漏水主要在管道的接口处毛细作用渗漏水，以及一端与大气接触的试验排水阀门和水泵出口止回阀的泄漏水量。
管道接口处毛细作用渗漏水一般形不成水滴，多在空气中蒸发。
一端与大气接触的阀门漏水很易观察，及时关闭或更换阀门便不成问题。
水泵出口止回阀由于关不严而向水池中回水，这一现象不易观察，是系统管网泄漏水量的一大隐患。
例如一工程选用的稳压泵流量为1.33L/S，稳压泵长时间运行亦达不到设定压力，经检查是水泵出口止回阀关不严而向水池中漏水，更换止回阀后，稳压泵正常工作，而且几天启动一次。
这说明系统的泄漏量很少很少，几乎可以忽略不计。
据调查国内外稳压泵的流量多选为0.5L/S—2.0L/S之间，当系统无气压罐时停泵有水锤现象。
鉴于稳压泵对系统有着监护和自动控制功能的要求。
我们建议稳压泵的流量为1.0L/S—2.0L/S，压力为比主泵高0.1Mpa—2.0Mpa或者为主泵的1.1倍—1.2倍。
稳压泵最好设有气压罐，若不设气压罐，应在稳压泵的控制器上作文章，使之在停泵时不至于因水锤作用而频繁启动。
