机械加工常用磨床使用砂轮的选择与应用

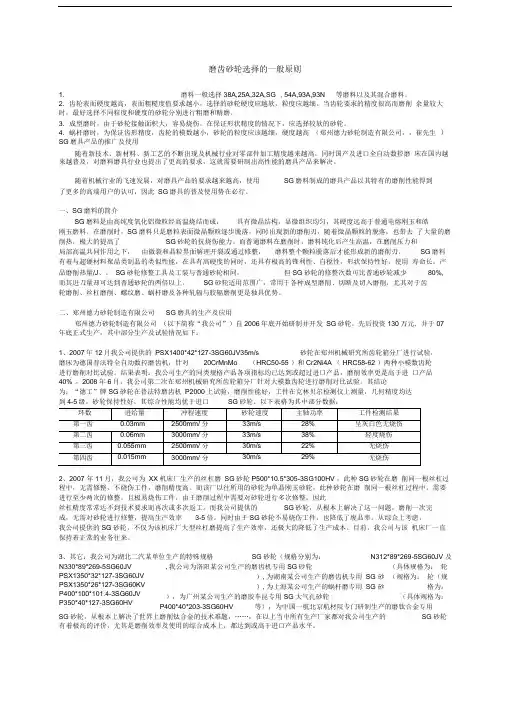

磨齿砂轮选择的一般原则
3、其它：我公司为湖北二汽某单位生产的特殊规格 SG 砂轮（规格分别为：,我公司为洛阳某公司生产的磨齿机专用SG 砂轮）,为湖南某公司生产的磨齿机专用 SG 砂 ）,为上海某公司生产的蜗杆磨专用 SG 砂 ），为广州某公司生产的磨胶车昆专用SG 大气孔砂轮 P400*40*203-3SG60HV N330*89*269-5SG60JV PSX1350*32*127-3SG60JV PSX1350*26*127-3SG60KV P400*100*101.4-3SG60JV P350*40*127-3SG60HV N312*89*269-5SG60JV 及 （具体规格为： 轮（规格为： 轮（规格为： （具体规格为： 等），为中国一航北京航材院专门研制生产的磨钛合金专用SG 砂轮，从根本上解决了世界上磨削钛合金的技术难题，……，在以上当中所有生产厂家都对我公司生产的 SG 砂轮 有着极高的评价，尤其是磨削效率及使用的综合成本上，都达到或高于进口产品水平。
磨齿砂轮选择的一般原则1. 磨料一般选择38A,25A,32A,SG , 54A,93A,93N 等磨料以及其混合磨料。
2. 齿轮表面硬度越高，表面粗糙度值要求越小，选择的砂轮硬度应越软，粒度应越细。
当齿轮要求的精度很高而磨削 余量较大时，最好选择不同粒度和硬度的砂轮分别进行粗磨和精磨。
3. 成型磨时，由于砂轮接触面积大，容易烧伤，在保证形状精度的情况下，应选择较软的砂轮。
4. 蜗杆磨时，为保证齿形精度，齿轮的模数越小，砂轮的粒度应该越细，硬度越高 （郑州德力砂轮制造有限公司，，崔先生 ） SG 磨具产品的推广及使用随着新技术、新材料、新工艺的不断出现及机械行业对零部件加工精度越来越高，同时国产及进口全自动数控磨 床在国内越来越普及，对磨料磨具行业也提出了更高的要求，这就需要研制出高性能的磨具产品来解决。
随着机械行业的飞速发展，对磨具产品的要求越来越高，使用SG 磨料制成的磨具产品以其特有的磨削性能得到了更多的高端用户的认可，因此 SG 磨具的普及使用势在必行。
磨床砂轮的种类
磨床砂轮的种类磨床砂轮是一种常用的磨削工具，广泛应用于金属加工、机械制造、汽车维修等领域。
不同的材料和加工要求需要使用不同种类的砂轮，下面就介绍一下常见的磨床砂轮种类。
1. 树脂砂轮树脂砂轮是一种使用最为广泛的磨床砂轮，它采用有机合成树脂作为粘结剂，经过高温固化而成。
树脂砂轮具有强度高、抗冲击性好、耐水性能强等优点，在金属加工、钢铁制造等行业中得到广泛应用。
2. 陶瓷砂轮陶瓷砂轮是一种采用陶土与氧化铝等材料制成的高级粘结剂，具有硬度高、耐高温、抗冲击性强等特点。
它适用于对硬度较高的金属和合金进行精密加工，如钢铁切削加工、模具制造等领域。
3. 金刚石/CBN 研削轮金刚石/CBN 研削轮是一种利用金刚石和立方氮化硼等超硬材料制成的高精度砂轮。
它具有极高的耐磨性、耐高温性和抗腐蚀性，适用于对硬度极高的材料进行加工，如硬质合金、陶瓷材料等。
4. 沙布轮沙布轮是一种使用棉布或纤维材料制成的磨削工具，可以用来打磨和抛光不同形状的零件。
它具有柔软性好、不易变形、使用寿命长等特点，适用于对表面要求较高的零件进行加工。
5. 针型砂轮针型砂轮是一种采用钢丝或尼龙丝等材料制成的精密加工工具，适用于对零件表面进行去毛刺、打光处理。
它具有结构紧密、不易变形、使用寿命长等特点。
6. 软黄沙轮软黄沙轮是一种采用黄铜丝或者铜线制作而成的精密加工工具，主要应用于对玻璃、陶瓷等脆性材料的加工。
它具有磨削效率高、不会对加工零件产生损伤等特点。
总之，磨床砂轮种类繁多，不同的材料和加工要求需要使用不同种类的砂轮。
正确选择和使用不同种类的砂轮可以提高加工效率和产品质量，同时也可以延长砂轮的使用寿命。
砂轮明细与选择应用
砂轮明细表常用砂轮规格列表砂轮规格多样,因使用而异,因此以下所列规格为国标范围内的列举,可根据客户需要定做产品. 部分砂轮常用规格对照表(单位:mm) 砂轮外径(D) 砂轮厚度(H) 砂轮孔径(d) 4 3(1/8英寸) 3(1/8英寸) 6 5(3/16英寸) 6(1/4英寸) 8 6(1/4英寸) 10(3/8英寸) 10 &n外圆磨床与外圆磨砂轮外圆磨床，磨床中的一种，适用于磨削各种中小型零件的圆柱或圆锥形外圆，特别适用于电动工具、摩托车、工业缝纫机、精密仪器等轴类零件的加工。
外圆磨床所对应的砂轮称为外圆磨砂轮。
砂轮外径有400mm,450mm,500mm,600mm,750mm等，砂轮厚度有40mm,50mm,63mm,75mm,100mm,200mm等，孔径有127mm,203mm,305mm等。
内圆磨床与内圆磨床砂轮内圆磨床与内圆磨床砂轮:是磨床类型中的一个品种。
这种内圆磨床主要用于磨削产品的内圆孔，其中内圆孔的形状有带锥形、球形、半球形等，(包扩通孔、盲孔)和小于60°的圆锥孔，内圆磨床中的内圆磨床砂轮所用的砂轮有锥形、球形、半球形、圆柱形等形状，在实际生产中，该内圆磨砂轮，因很多品种和规格是根据客户所需要而定的，所以，这种砂轮的规格就特别多，例如：20*20*6、25*25*6、30*30*6-10。
35*30*8-10、40*40*10-13、直至80*60*20等，内圆磨床砂轮削砂轮的选择要点：应根据不同的工件尺寸选用不同的砂轮，并尽可能选大些；平面砂轮平面砂轮：平面砂轮是砂轮中的一种，因砂轮两个平面面为平面，故称平面砂轮，生产这种砂轮的材料有多种，主要用于磨削工件的平面而得名，砂轮粒度偏粗的可用于一般的粗磨加工，加工速度快，但比较粗糙。
平面砂轮粒度偏细的主要是用于精磨和超精磨的加工，加工速度慢但加工的工件光洁度高，精确度也高。
同类产品有平面砂轮-白刚玉、平面砂轮－微晶刚玉、平面砂轮－绿碳、平面砂轮－黑碳、平面砂轮－铬刚玉等。
砂轮使用的选择
砂轮使用的选择砂轮的选择砂轮对磨削加工过程影响是多方面的，其中包括生产效率、表面质量以及加工精度等。
选择砂轮必须考虑的因素如下：1、工件材料的物理机械性能（强度、硬度、韧性、导热性等）2、工件的热处理方法（调质、淬火、氮化等）3、对磨削光洁度和精度的要求4、工件的形状和尺寸（成型面、曲面、长度、厚度等）5、工件的形状和尺寸（成型面、曲面、长度、厚度等）6、磨削方式（外圆、内圆或平面磨削、开槽、切断等）此外，磨削用量、冷却状况、磨床状况、修整砂轮方法、生产力、类型以及操作者的熟练程度等，都对选择砂轮的特性有一定影响由于影响选择砂轮的因素非常复杂，要提出各种加工条件都可适用的具体方法，显然是不可能的，所以下面只提出一些选择砂轮的基本原则，供参考。
为了方便起见，下面仍按砂轮的各个特性介绍其选用原则。
一、磨料的选择磨料的选择与被磨工件的材料及其热处理方法有关磨料的特点及其适用范围磨料名称代号特点适用范围棕刚玉GZ 有足够的硬度，韧性大，抗弯强度高，价格便宜磨削碳素钢、一般合金钢、可锻铸铁、硬青铜等，特别适于磨未淬硬钢和调质钢以及粗磨工序白刚玉GB 比棕刚玉硬而脆，自锐性好，磨削力和磨削热量较小，价格比棕刚玉高磨削催硬钢、高速钢、高碳钢、螺纹、齿轮、薄壁薄片零件以及刃磨刀具等铬刚玉GG 硬度与白刚玉相近而韧性较好磨削合金钢、高速钢、锰钢等高强度材料以及光洁度要求较高的工序，也适用成型磨削、刃磨刀具等单晶刚玉GD 硬度和韧性都比白刚玉高磨削不锈钢和高钒高速钢等韧性大、硬度高的材料微晶刚玉GW 强度高，韧性和自锐性好磨削不锈钢、轴承钢和特种球磨铸铁等黑碳化硅TH 硬度比白刚玉高，单脆性大磨削铸铁、黄铜、软青铜以及橡皮、塑料等非金属材料绿碳化硅TL 硬度与黑碳化硅相近而脆性更大磨削硬质合金、光学玻璃等金刚石JRJT硬度高，磨削性能好，价格昂贵磨削硬质合金、光学玻璃等高硬度材料二、硬度的选择砂轮硬度的选择，决定于许多因素，其中主要的有被磨工件材料、磨削方式和性质等。
CBN砂轮的选择和实际范例
CBN砂轮的选择和实际范例摘要：本文通过简单介绍CNB砂轮在磨削加工中的实际应用, 表明其在大批量，质量稳定的生产中所带来的经济效益, 说明用其先进的生产技术，能降低磨削成本，希望能为读者提供参考借鉴作用。
1 引言磨削加工是人类最古老加工手段之一，随着工业的发展，特别是硬金属的加工，它是不可缺少的加工手段。
在上世纪八十年代，发达的西方国家CN机床和机床加工中心高速发展，高速主轴和硬质刀具的应用，磨床加工与其相比也就显得加工成本昂贵了。
但是随着磨削技术的发展，磨具也进一步得到改进。
通过创新可供使用的磨料质量、改进组织结构以及采用新结合剂系统使磨具从根本上提高生产效率。
超硬材料CBN发明，作为磨料用于砂轮的制造，不但能有效率的加工较硬的钢材(HRc 45-65)，并使砂轮的耐用度成倍的提高。
特别是以德国Krebs & Riedel公司（珂萡石•雷德乐）为代表的，在上世纪八十年代中期，研发出的陶瓷结合剂的CBN砂轮，尤其是在修正修锐上的技术突破，可以说它是磨削模具的一次革命。
陶瓷结合剂的CBN砂轮的研发成功，反过来对生产磨床的厂家提出了技术参数，生产适应CBN砂轮性质的磨床。
这样磨床生产厂商和砂轮生产厂商共同开发的数控多轴磨床，大大的提高了加工生产效率和降低了生产成本，使这古老加工工艺又发挥了新的光彩。
2 CBN砂轮的分类CBN磨料制作的砂轮，根据不同的加工工艺和所用不同成分的结合剂可分以下四种。
它们的性质和用途（指的机械加工用途）也有所不同。
（1）电镀CBN/金刚石砂轮砂轮的生产工艺简单，生产成本低。
成型简单但是只有一层镀层，不能修正，在加工过程中，较难知道，何时磨层受损。
适用于小批量的机械加工和几何图形复杂成型磨加工用和作为修正滚轮用。
（2）烧结式CBN/金刚石砂轮硬度大和密度高，加工成高精度的修正滚轮，成本高。
主要用于作砂轮的修正滚轮和大批量的超硬材料的加工。
（3）树脂CBN/金刚石砂轮砂轮的生产工艺简单，生产成本低。
磨床砂轮的种类

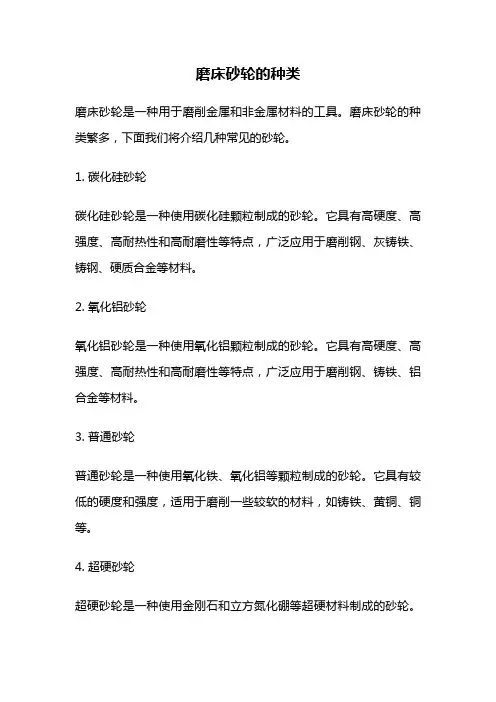

磨床砂轮的种类
磨床砂轮是一种用于磨削金属和非金属材料的工具。
磨床砂轮的种类繁多，下面我们将介绍几种常见的砂轮。
1. 碳化硅砂轮
碳化硅砂轮是一种使用碳化硅颗粒制成的砂轮。
它具有高硬度、高强度、高耐热性和高耐磨性等特点，广泛应用于磨削钢、灰铸铁、铸钢、硬质合金等材料。
2. 氧化铝砂轮
氧化铝砂轮是一种使用氧化铝颗粒制成的砂轮。
它具有高硬度、高强度、高耐热性和高耐磨性等特点，广泛应用于磨削钢、铸铁、铝合金等材料。
3. 普通砂轮
普通砂轮是一种使用氧化铁、氧化铝等颗粒制成的砂轮。
它具有较低的硬度和强度，适用于磨削一些较软的材料，如铸铁、黄铜、铜等。
4. 超硬砂轮
超硬砂轮是一种使用金刚石和立方氮化硼等超硬材料制成的砂轮。
它具有极高的硬度和强度，广泛应用于磨削硬质合金、陶瓷、玻璃等材料。
5. 磨削切削砂轮
磨削切削砂轮是一种用于磨削和切削的多功能砂轮。
它既可以进行表面磨削，又可以进行切削和开槽等操作，广泛应用于汽车零部件、航空零部件、机械零部件等制造领域。
6. 异形砂轮
异形砂轮是一种根据不同需求和加工要求而设计的砂轮。
它可以根据加工对象的形状和尺寸进行定制，广泛应用于汽车轮毂、发动机缸盖、曲轴等复杂零部件的加工中。
7. 内圆砂轮
内圆砂轮是一种用于磨削内圆表面的砂轮。
它可以磨削出各种复杂的内圆形状，广泛应用于轴承、齿轮、轴等零部件的加工中。
不同种类的磨床砂轮具有不同的特点和应用范围。
在选择磨床砂轮时，需要根据加工对象的材料和形状来选择合适的砂轮，以获得最佳的加工效果。
常用平面磨床砂轮规格型号【大全】
平面磨床常用砂轮的种类有很多，并有各种形状和尺寸，由于砂轮的磨料、结合剂材料以及砂轮的制造工艺不同，各种砂轮就具有不同的工作性能。
每一种砂轮根据其本身的特性，都有一定的适用范围。
平面磨床一般使用陶瓷结合剂的白刚玉砂轮，硬度为中软，粒度为46。
磨削铸铁件较多时可使用陶瓷结合剂的36粒度白刚玉大气孔砂轮，发热小效率高。
1.普通磨床砂轮：500*100*305，600*63*305，900*125*305，750*75*305；2.万能磨床砂轮片：250*20*75，300*40*127，300*50*127，400*50*203，500*50*203，500*75*203；3.端面磨床砂轮片：600*75*305，750*75*305；4.高精密度半自动磨床砂轮：400*50*203；无心外圆磨床与专用磨床砂轮介绍1、砂轮架固定式无心外圆磨床，这种形式的无心磨床的砂轮架固定在床身上，导轮和托架之间可作相对调整移动，在通磨或切入磨削时，导轮、托架和工件一同作进给和补偿运动。
2、砂轮架移动式无心外圆磨床，这种形式的无心磨床的托架固定在床身上，砂轮架和导轮架相对托架可作调整运动，特殊情况下可做进给运动。
这类无心磨床的砂轮、导轮主轴多数采用双支承结构形式。
3、倾斜式无心外圆磨床，这种形式的砂轮、导轮中心连线与水平面倾斜α角。
托架固定在床身上，砂轮、导轮主轴为双支承结构。
导轮架相对托架可做调整运动，砂轮架作进给补偿运动。
无心外圆磨床型号M1010磨床专用砂轮规格：棕刚玉砂轮125*50*50A砂轮、白刚玉砂轮125*50*50WA砂轮、绿碳化硅砂轮125*50*50GC砂轮、铬刚玉砂轮125*50*50PA砂轮。
无心外圆磨床型号M1025、M1020、M1025k磨床专用砂轮规格：棕刚玉砂轮300*100*127A砂轮、白刚玉砂轮300*100*127WA砂轮、绿碳化硅砂轮300*100*127GC砂轮、铬刚玉砂轮300*100*127PA砂轮。
砂轮的选择
砂轮明细表常用砂轮规格列表砂轮规格多样,因使用而异,因此以下所列规格为国标范围内的列举,可根据客户需要定做产品. 部分砂轮常用规格对照表(单位:mm) 砂轮外径(D) 砂轮厚度(H) 砂轮孔径(d) 4 3(1/8英寸) 3(1/8英寸) 6 5(3/16英寸) 6(1/4英寸) 8 6(1/4英寸) 10(3/8英寸) 10 &n外圆磨床与外圆磨砂轮外圆磨床，磨床中的一种，适用于磨削各种中小型零件的圆柱或圆锥形外圆，特别适用于电动工具、摩托车、工业缝纫机、精密仪器等轴类零件的加工。
外圆磨床所对应的砂轮称为外圆磨砂轮。
砂轮外径有400mm,450mm,500mm,600mm,750mm等，砂轮厚度有40mm,50mm,63mm,75mm,100mm,200mm等，孔径有127mm,203mm,305mm等。
内圆磨床与内圆磨床砂轮内圆磨床与内圆磨床砂轮:是磨床类型中的一个品种。
这种内圆磨床主要用于磨削产品的内圆孔，其中内圆孔的形状有带锥形、球形、半球形等，(包扩通孔、盲孔)和小于60°的圆锥孔，内圆磨床中的内圆磨床砂轮所用的砂轮有锥形、球形、半球形、圆柱形等形状，在实际生产中，该内圆磨砂轮，因很多品种和规格是根据客户所需要而定的，所以，这种砂轮的规格就特别多，例如：20*20*6、25*25*6、30*30*6-10。
35*30*8-10、40*40*10-13、直至80*60*20等，内圆磨床砂轮削砂轮的选择要点：应根据不同的工件尺寸选用不同的砂轮，并尽可能选大些；平面砂轮平面砂轮：平面砂轮是砂轮中的一种，因砂轮两个平面面为平面，故称平面砂轮，生产这种砂轮的材料有多种，主要用于磨削工件的平面而得名，砂轮粒度偏粗的可用于一般的粗磨加工，加工速度快，但比较粗糙。
平面砂轮粒度偏细的主要是用于精磨和超精磨的加工，加工速度慢但加工的工件光洁度高，精确度也高。
同类产品有平面砂轮-白刚玉、平面砂轮－微晶刚玉、平面砂轮－绿碳、平面砂轮－黑碳、平面砂轮－铬刚玉等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械加工常用磨床使用砂轮的选择与应用
外圆磨床与外圆磨砂轮
外圆磨床，磨床中的一种，适用于磨削各种中小型零件的圆柱或圆锥形外圆，特别适用于电动工具、摩托车、工业缝纫机、精密仪器等轴类零件的加
工。
外圆磨床所对应的砂轮称为外圆磨砂轮。
砂轮外径有400mm,450mm,500mm,600mm,750mm等，砂轮厚度有
40mm,50mm,63mm,75mm,100mm,200mm等，孔径有127mm,203mm,305mm等。
外圆磨床砂轮的规格
外圆磨床砂轮的规格：外圆磨床砂轮的规格可分为普通外圆磨床砂轮：500*100*305，600*63*305，900*125*305，750*75*305；万能外圆磨床砂轮：250*20*75，300*40*127，300*50*127，400*50*203，500*50*203，500*75*203；端面外圆磨床砂轮：600*75*305，750*75*305；高精密度半自动外圆磨床砂轮：400*50*203；高精密度外圆磨床砂轮等到，这种砂轮也可以称作镜面磨砂轮。
以上砂轮使用粒度是要根据对工件光洁度要求而选定。
内圆磨床与内圆磨床砂轮
内圆磨床与内圆磨床砂轮:是磨床类型中的一个品种。
这种内圆磨床主要用于磨削产品的内圆孔，其中内圆孔的形状有带锥形、球形、半球形等，(包扩通孔、盲孔)和小于60°的圆锥孔，内圆磨床中的内圆磨床砂轮所用的砂轮有锥形、球形、半球形、圆柱形等形状，在实际生产中，该内圆磨砂轮，因很多品种和规格是根据客户所需要而定的，所以，这种砂轮的规格就特别多，例如：20*20*6、25*25*6、30*30*6-10。
35*30*8-10、40*40*10-13、直至80*60*20等，内圆磨床砂轮削砂轮的选择要点：应根据不同的工件尺寸选用不同的砂轮，并尽可能选大些；
内圆磨削砂轮选择
内圆磨削砂轮，也称内圆磨砂轮或内园砂轮，其选择有以下几点要求：
应根据不同的工件尺寸选用不同的内圆磨砂轮或内园砂轮，并且应选大些直径的，这样可增加砂轮线速度，以提高生产效率和使工件表面粗糙度值降低。
内圆磨砂轮或内圆砂轮在内圆磨削时，砂轮和工件接触面积较大，容易发生烧伤，所以选用砂轮硬度不能过高，粒度应稍粗些。
磨小而长的孔时，为避免产生锥度，砂轮硬度应选高些。
磨内圆兼靠端面时，砂轮端面要修成内斜面的形状。
内圆磨砂轮或内园砂轮磨削内孔时，选用铬刚玉砂轮能获得较好的粗糙度。
平面磨床砂轮
平面磨床砂轮：在磨削中一般平面磨床砂轮分有以下几种：卧轴矩台平面磨床砂轮，400*20*127、250*25*75、350*40*127、500*100*305（卧轴矩台平面磨床用）；立轴矩台平面磨床砂轮，350*150*280、150*100*35（砂瓦6）（立轴矩台平面磨床用）等；立轴圆台平面磨床砂轮，450*125*350、500*63*305（立轴圆台平面磨床用）等。
磨料有，白刚玉（W A白色）、棕刚玉（棕色A）、铬刚玉（红色PA）、黑化硅（黑色C），绿化硅（绿色GC）的磨粒等。
