人货施工升降机卸料平台专项方案
卸料平台专项施工方案
卸料平台专项施工方案一、引言卸料平台是在物料运输过程中的重要设施，能够有效地实现物料卸载、分拣、仓储等功能。
本文将详细介绍卸料平台的专项施工方案，包括施工准备、施工流程、质量控制等内容。
二、施工准备在开始卸料平台的施工之前，需要进行充分的准备工作，主要包括以下几个方面： 1. 确定施工图纸和设计方案，保证施工按照设计要求进行； 2. 采购所需的材料和设备，保证施工过程中物料的及时供应； 3. 制定施工计划和安全措施，确保施工过程安全高效； 4. 确定施工人员和监理人员的角色和职责，保证施工团队协作顺畅。
三、施工流程卸料平台的施工流程包括基础施工、主体结构施工、设备安装等步骤： 1. 基础施工：首先进行卸料平台基础的施工，包括基坑开挖、基础浇筑等工序。
2. 主体结构施工：在基础完工后，进行卸料平台主体结构的施工，包括支撑结构、平台板的安装等。
3. 设备安装：最后进行设备的安装，如升降机、输送带等设备的安装调试。
四、质量控制为确保卸料平台的施工质量，需要严格控制施工过程中的质量，主要包括以下几个方面： 1. 材料质量：采购的材料必须符合相关标准，保证施工质量； 2. 工艺质量：施工按照设计要求进行，保证施工工艺质量； 3. 监督检查：进行施工过程中的监督检查，及时发现和解决质量问题； 4. 竣工验收：在施工完成后进行卸料平台的竣工验收，确保施工质量满足要求。
五、安全防护在卸料平台施工过程中，安全是至关重要的，需要采取一系列安全防护措施，以保障施工人员的安全： 1. 安全教育：对施工人员进行安全教育，提高安全意识；2. 安全设施：设置必要的安全设施，如护栏、防护网等；3. 定期检查：定期检查安全设施的完好性，及时维护和修复； 4. 应急预案：制定应急预案，确保在突发情况下能够及时处理。
结语通过本文对卸料平台专项施工方案的介绍，希望能为相关施工人员提供一些参考和指导，确保卸料平台的施工质量和安全。
在施工过程中，及时发现和解决问题，保证施工进展顺利，最终实现项目的顺利竣工。
卸料平台施工方案_2
卸料平台施工方案_2一、项目背景在工程建设领域，卸料平台是一个重要的设备，用于对原料进行卸载和转运。
在项目施工中，卸料平台的施工方案设计尤为重要，直接影响到工程进度和安全性。
本文将针对卸料平台的施工方案进行详细介绍和分析。
二、工程概况卸料平台位于工程项目的重要区域，用于原料卸载和装载。
本项目中，卸料平台的设计要求承载能力高，安全性能强，操作方便。
同时，考虑到周边环境因素，需要在施工方案中充分考虑安全措施，以确保施工顺利进行。
三、施工方案设计3.1 设计方案•卸料平台采用钢结构设计，具有良好的承载能力和稳定性；•设计合理的布局和结构，以确保卸料操作顺畅和安全；•设备采用先进的控制系统，操作方便，减少人力成本。
3.2 施工步骤第一阶段：基础施工•经过详细的勘察和设计，确定基础底板位置和尺寸；•进行基础挖掘和浇筑，保证基础牢固稳定。
第二阶段：平台安装•按照设计方案安装主体结构和支撑部件；•检查各部件连接是否牢固，确保平台整体安全性。
第三阶段：设备安装•安装卸料设备和控制系统，进行调试和测试，确保正常运行；•对设备进行全面检测，确保操作安全。
3.3 安全措施•施工过程中，要按照相关规范和标准进行作业，严格控制施工过程的安全；•加强施工现场的安全管理，保证人员和设备的安全；•对施工人员进行技术培训，提升其实际操作能力。
四、总结卸料平台施工方案的设计和实施是一个综合性工程，需要在设计阶段充分考虑各种因素，确保施工过程安全稳定。
通过本文的介绍，相信可以为相关项目的卸料平台施工提供一定的参考和指导，以确保工程顺利完成。
以上是卸料平台施工方案的相关内容，希望可以为项目建设提供一定的参考价值。
人货电梯进料平台专项方案
南山街与灵山路东北角地块建设项目施工升降机进料平台专项施工方案编制人：职务（称）：审核人：职务（称）：批准人：职务（称）：批准部门（章）：方远建设集团股份有限公司编制日期：目录一、工程概况 (1)二、安全防护方案选择： (2)三、验算 (2)四、进料平台防护施工方法： (12)五、施工过程安全注意事项： (12)施工升降机进料平台专项方案一、工程概况工程名称：南山街与灵山路东北角地块建设项目建设单位：台州高速泰和房地产开发有限公司设计单位：台州市城乡规划设计研究院工程地点：台州市路桥区螺洋街道上保村南山街与灵山路东北角地块。
南山街与灵山路东北角地块建设项目位于台州市路桥区螺洋街道上保村凤凰山地块，西临灵山路，南面南山街，东面与北面均临规划路。
该工程由台州高速泰和房地产开发有限公司投资兴建，台州市城乡规划设计研究院是本工程的设计单位，浙江工程勘察院对本工程进行岩土工程勘察。
台州市建设咨询有限公司为现场监理单位，方远建设集团股份有限公司中标承建。
本工程总用地面积：105366㎡，总建筑面积242560㎡，其中地上建筑面积：161974㎡，地下建筑面积：80586㎡。
地上建筑面积共分为1#～4#楼4幢八层商位楼，建筑面积为19935㎡；5#～21#楼共17幢为13层住宅楼，建筑面积约94805㎡；22#～53#楼共为32幢三层排屋，建筑面积约43812㎡，以及会所、幼儿园等零星工程。
1、1#～4#建筑设计建筑层数：地上八层，地下一层，地上一～二层为商业用房，三～八层为住宅。
建筑层高：一层：4.450m，二层：3.300m，标准层：2.900m，地下一层层高为2.950m。
建筑高度：檐口高度为24.150m，女儿墙顶部高度为25.550m，屋顶局部最高处为27.250m。
2、5#～21#楼建筑设计建筑层数：地上十三层，地下二层。
建筑层高：一层为3.100m，二～十三层均为2.950m。
地下一层为2.700m，地下二层为3.150m。
施工升降机卸料平台搭设方案
升降机卸料平台方案、编制依据、《建筑结构荷载规范》（ ）、《建筑施工扣件式钢管脚手架安全技术规范》（ ）、《建筑施工高处作业安全技术规范》（ ）、《钢结构设计规范》（ ）、《建筑施工手册》第 版，、《施工升降机安全规程》（ ）、《 施工升降机使用说明书》、施工组织设计及其他相关设计图纸、变更等、工程概况来安县高新技术创业服务中心装饰装修工程配备 台 双笼外用施工升降机，并搭设卸料平台。
、脚手架防护平台由于施工电梯的电梯笼与结构边的距离，四层为 ，为方便现场施工人员的通行并保证施工的安全，拟在施工电梯与结构之间搭设脚手架防护及接料平台。
至 层搭设落地式脚手架，脚手架搭设高度为 ； 层以上钢管脚手架分层计算，荷载全部由相应楼板和梁承担。
脚手架搭设的尺寸为：立杆的纵距为 ， 排立杆的横距均为 ，步距为 ；内排立杆距离挑梁端部的长度为 ，外排立杆距离施工电梯的长度为 ，具体搭设方法详见附图。
落地式脚手架平台及扣件钢管悬挑脚手架平台施工的可行性，详见后附计算书。
脚手架的搭设立杆全部采用单立杆，立杆的纵距分别为 ， 排立杆的横距均为 ，，步距为 ；内排立杆距离挑梁端部的长度为 ，外排立杆距离施工电梯的长度为 。
起步立杆长为 和 （将接头错开），以后均用 杆。
采用对接扣件连接立杆接头，两个相邻立杆接头不能设在同步同跨内；各接头中心距主节点≤ 。
最高处立杆顶端高出顶层操作层 。
大横杆大横杆长度为 ，布置在立杆内侧，与立杆交接处用直角扣件连接，不得遗漏。
小横杆贴近立杆布置，用直角扣件扣紧挂于大横杆之下，在任何情况下不得拆除作为基本构架结构杆件的小横杆。
每一立杆与大横杆相交处都必须设置两根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点不大于 。
小横杆伸出外排大横杆边缘距离不小于 ，伸出里排大横杆距离结构外边缘 。
脚手板作业层满铺木脚手板，木脚手板中间、两端与钢管绑扎牢固。
连墙件南北向连墙件的设置采取在架体的两侧立杆上用小横杆设置连墙，楼板上设置预埋钢管与脚手架小横杆进行连接固定；东西向采取与悬挑梁进行抱接的措施设置连墙件。

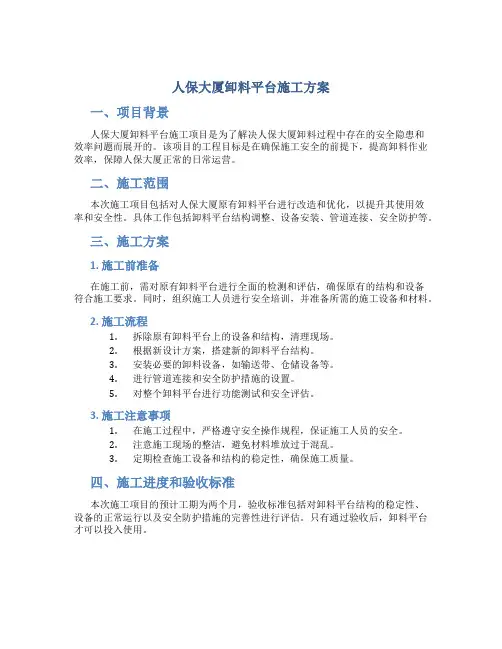

人保大厦卸料平台施工方案
人保大厦卸料平台施工方案一、项目背景人保大厦卸料平台施工项目是为了解决人保大厦卸料过程中存在的安全隐患和效率问题而展开的。
该项目的工程目标是在确保施工安全的前提下，提高卸料作业效率，保障人保大厦正常的日常运营。
二、施工范围本次施工项目包括对人保大厦原有卸料平台进行改造和优化，以提升其使用效率和安全性。
具体工作包括卸料平台结构调整、设备安装、管道连接、安全防护等。
三、施工方案1. 施工前准备在施工前，需对原有卸料平台进行全面的检测和评估，确保原有的结构和设备符合施工要求。
同时，组织施工人员进行安全培训，并准备所需的施工设备和材料。
2. 施工流程1.拆除原有卸料平台上的设备和结构，清理现场。
2.根据新设计方案，搭建新的卸料平台结构。
3.安装必要的卸料设备，如输送带、仓储设备等。
4.进行管道连接和安全防护措施的设置。
5.对整个卸料平台进行功能测试和安全评估。
3. 施工注意事项1.在施工过程中，严格遵守安全操作规程，保证施工人员的安全。
2.注意施工现场的整洁，避免材料堆放过于混乱。
3.定期检查施工设备和结构的稳定性，确保施工质量。
四、施工进度和验收标准本次施工项目的预计工期为两个月，验收标准包括对卸料平台结构的稳定性、设备的正常运行以及安全防护措施的完善性进行评估。
只有通过验收后，卸料平台才可以投入使用。
五、总结通过本次施工项目，人保大厦可以提升卸料平台的使用效率和安全性，为公司的正常运营提供更好的保障。
施工过程中需要严格按照相关规定进行操作，确保施工质量和施工安全。
以上是关于人保大厦卸料平台施工方案的详细内容，希望该方案能够成功实施，并为人保大厦的发展做出积极贡献。
人货两用施工升降机使用管理一般规定范文（3篇）
人货两用施工升降机使用管理一般规定范文1、人货两用施工升降机司机必须持有特种作业上岗证书，并负责卸料平台防护门的开启与关闭。
2、人货两用施工升降机必须有可靠准确的楼层联络装置，启动或制动前必须鸣音示意。
3、每班作业前，按规定日检、试车；使用期间，安装单位或租赁单位应按使用说明书的要求对人货两用施工升降机定期进行保养。
4、齿轮齿条式人货两用施工升降机出厂时带对重的，若拆除对重后使用，荷载减半，并应符合使用说明书和《施工升降机》(GB/T10054)的规定。
5、荷载在吊笼内应均匀布置，严格控制吊笼额定载人数量不得超过____人，吊笼内的人员不得戏嘻打闹。
运载物料的尺寸不应超过吊笼的界限。
6、吊笼上的各类安全装置应保持完好有效。
经过大雨、大风、台风等恶劣天气后应对各安全装置进行全面检查，确认安全有效后方能使用。
7、钢丝绳式人货两用施工升降机吊笼运行时钢丝绳不得与遮掩物或其它物件发生碰触或摩擦。
8、人货两用施工升降机使用期间，每____个月应进行____次1.25倍额定载重量的超载试验，确保制动器性能安全可靠。
9、工作时间内司机不得擅自离开人货两用施工升降机。
当有特殊情况需离开时，应将吊笼停到最底层，关闭电源并锁好吊笼门。
作业结束后应将吊笼返回最底层停放，将各控制开关拨到零位，切断电源，锁好开关箱、吊笼门和地面防护围栏门。
人货两用施工升降机使用管理一般规定范文（2）一、引言为了保障施工升降机的安全使用及维护设备的正常运行，制定本规定，明确人货两用施工升降机的使用管理要求。
二、施工升降机的安全管理1.任何单位或个人在使用施工升降机前必须具备相关操作资格，并经过相关培训，取得相应的操作证书。
2.施工升降机的日常检查由指定人员负责，检查项目包括但不限于升降装置、电气设备及安全装置等。
3.施工升降机使用过程中，应严格按照设备的额定载荷进行装载，并禁止超载使用。
4.施工升降机的使用人员应经常进行安全教育，掌握相关安全规定和操作技能。
卸料平台及人货电梯
卸料平台安全施工方案第一部分：工程概况工程名称：西环商贸中心8#、9#楼建设单位：安徽政和致业投资有限公司建设地点：黄山路与潜山路交口设计单位：岳阳建筑设计院施工单位：监理单位：外架分包单位：该建筑物为30层框剪结构，总建筑面积：20644.7m2，层高为2.9m，建筑高度为99.3m，建筑宽度为17.175m，建筑长度为67.855m。
第二部分：卸料平台搭设方法及计算1、概述：卸料平台搭设位置根据施工现场的要求设置，卸料平台平面与楼板面平齐。
其用途主要是接受垂直提升机运往高处的材料等无法直接运至室内，或将作业面上的物体等运往地面。
该料台设计总长度5m，宽度为1.9m，外挑长度为4m。
卸料平台材料选用主梁[16a 号槽钢，次梁为[14a号槽钢。
2、搭设方法：主梁槽钢采用4根，放置与卸料平台的外围，2根6m，2根1.9m。
次梁槽钢放置，纵横向在卸料平台中间部位各一根，纵向长3.8m，横向长为1.9m，分开于纵向焊接牢固。
主梁和次梁槽钢都应立面焊接，外围槽钢槽口向内，次梁应焊在主梁槽口内上口。
在槽钢主梁上面焊¢48钢管20cm高的立柱间距按38cm均匀布置，在卸料平台上面在设置横向¢48钢管填芯杆，填芯杆端头与¢48钢管20cm高的立柱用扣件扣牢。
分别在填芯杆方向每隔三根钢管填芯杆位置用铁丝绑一根5*10cm方木，在填芯杆及方木上面铺设木工板用元钉与方木钉牢。
在卸料平台的主槽钢梁伸进楼面2m的位置的下口用[14a号槽钢高度为10cm焊接一个挡板，以防在安装卸料平台或斜拉钢丝绳时，卸料平台整体向楼内滑动。
钢丝绳的设置，在卸料平台外围侧面的二根主槽钢梁的侧面焊接钢丝绳吊环，每边焊两个吊环。
第一道吊环在离外挑槽钢端头0.5m位置，第二道吊环在离外挑槽钢端头2m 的位置。
在2个吊环的位置安装好2根长度合适的¢20的钢丝绳，用钢丝绳卡扣扣紧。
吊挂于上两层的楼面预埋的吊环上，料台安装时应给室内提供5-10cm。
施工升降机卸料平台搭设方案
施工升降机卸料平台搭设方案一、内容概述大家伙儿都知道，施工升降机的卸料平台搭设是咱们施工现场上的重要环节。
这篇文章啊，就是给大家简单介绍一下这个搭设方案。
别看这个事儿听起来挺专业的，但其实它关系到我们每一个施工人员的安全和工程的进度。
这篇方案呢，主要就是让大家明白怎么搭设这个平台，需要注意哪些事儿，怎样才能既保证安全又保证效率。
咱老百姓说话，就是实用、简单、一目了然。
让我们一起走进这个小小的搭设世界，看看里面有哪些大学问吧！1. 简述施工升降机卸料平台的重要性及其在施工中的作用在建筑工地上，施工升降机可是个大家伙，而它的卸料平台更是不可或缺的好帮手。
想象一下高高的楼层，建筑材料、设备怎么上去呢？这时候就得靠施工升降机了，而卸料平台，就像是升降机的“得力助手”，它的作用可大了。
首先这个卸料平台就像是空中走廊，让建筑材料和设备能够安全、快速地到达施工地点。
想象一下如果没有这个平台，工人们可能得一层一层地搬运，既费时又费力。
有了它不仅效率大大提高，还能减少工人们的劳动强度。
施工升降机的卸料平台，就像是建筑工地上的小助手，既帮助提高施工效率，又确保施工的安全。
它的作用不可忽视，搭设方案更是要精心策划，确保每一环节都万无一失。
2. 阐述搭设方案的目的、意义及背景我们这次的施工升降机卸料平台搭设方案，都是为了让整个施工过程更加安全、高效。
目的简单明确，就是为了确保工人上下货物的安全，提高我们的工作效率。
这背后的原因，是我们始终坚守的安全生产、高效建设的信念和追求。
今天我们将针对如何搭设卸料平台做一个具体的计划，这一计划不仅仅是为了解决当前施工现场的物流问题，更是我们对未来的施工工程的安全性和效率做出的深思熟虑。
我们要做的不仅仅是一个简单的搭设方案，更是对整个施工过程的深思熟虑和全面规划。
我们都知道，建筑施工是一个复杂且充满挑战的过程，每一个环节都不能马虎。
因此我们的搭设方案应运而生，旨在解决施工现场的实际问题，确保工程的顺利进行。
