五轴联动数控雕刻机结构设计

五轴联动数控雕刻机结构设计

五轴联动数控雕刻机结构设计在数控雕刻机的设计中,五轴联动结构是目前较为常见的设计方案之一。

它可以实现对工件的多角度切削和精细加工,广泛应用于各种工业生产领域。

本文将主要介绍五轴联动数控雕刻机的结构设计和相关技术。

五轴联动数控雕刻机是一种高精度的加工设备,它可以在三维空间内沿着任意轴线进行加工,具有以下特点:1.高精度:五轴联动数控雕刻机具有较高的机床刚性和运动精度,可以保证加工精度和表面质量。

2.高效率:五轴联动数控雕刻机可以在一次装夹的情况下完成多个加工面,提高了生产效率。

3.广泛适用:五轴联动数控雕刻机可以加工各种难加工的工件,如曲面、复杂零件等。

4.易于操作:五轴联动数控雕刻机采用计算机控制和程序编写,具有灵活性和易操作性。

1.机床底座:机床底座是整个数控雕刻机的主要承重部分,它需要具有足够的刚性和稳定性,以保证加工精度和表面质量。

底座材料通常为优质铸铁、钢铁等。

2.主轴箱体:主轴箱体是数控雕刻机的核心部分,它包括主轴、伺服电机、减速器等部分。

主轴箱体需要具有较大的承载能力和刚性,以能够承受高速转动的主轴和高速切削力。

3.工作台:工作台是安装工件的平台,它需要具有足够的刚性和平整度,以保证工件的精确定位和加工精度。

在五轴联动数控雕刻机中,工作台可以沿着X、Y、Z三个方向移动,并且可以绕着A、C两个轴旋转。

4.五轴联动部分:五轴联动部分是数控雕刻机的核心部分,它由数控系统控制,可以实现对工件的多角度切削和精细加工。

五轴联动部分通常包括A轴、C轴、AB轴、BC轴等各个轴的伺服电机、减速器、轴承等部分。

5.数控系统:数控系统是五轴联动数控雕刻机的控制核心,它负责控制机床各个部分的运动和加工过程。

数控系统通常由计算机、控制卡、数控软件等部分组成,可以直接对加工程序进行编程和调整。

五轴联动数控雕刻机的工作原理是由数控系统对五个轴的运动进行控制,从而实现对工件的多角度切削和精细加工。

具体工作流程如下:1.准备工作:将工件固定在工作台上,并进行定位、检测等工作。

五轴精密加工中心的详细讲解

五轴精密加工中心的详细讲解

五轴精密加工中心的详细讲解五轴加工中心分为两类:一类是立式的,另一类是卧式的。

深圳凯福精密制造的黄教授首先谈一下立式五轴加工中心是怎么实现精密铝合金零件加工的这类加工中心的回转轴有两种方式,一种是工作台回转轴。

设置在床身上的工作台可以环绕X轴回转,定义为A轴,A轴一般工作范围+30度至-120度。

工作台的中间还设有一个回转台,在图示的位置上环绕Z轴回转,定义为C轴,C轴都是360度回转。

这样通过A 轴与C轴的组合,固定在工作台上的工件除了底面之外,其余的五个面都可以由立式主轴进行加工。

A轴和C轴最小分度值一般为0.001度,这样又可以把工件细分成任意角度,加工出倾斜面、倾斜孔等。

A轴和C轴如与XYZ三直线轴实现联动,就可加工出复杂的空间曲面,当然这需要高档的数控系统、伺服系统以及软件的支持。

这种设置方式的优点是主轴的结构比较简单,主轴刚性非常好,制造成本比较低。

但一般工作台不能设计太大,承重也较小,特别是当A轴回转大于等于90度时,工件切削时会对工作台带来很大的承载力矩。

另一种是依靠立式主轴头的回转。

主轴前端是一个回转头,能自行环绕Z轴360度,成为C轴,回转头上还带可环绕X轴旋转的A轴,一般可达±90度以上,实现上述同样的功能。

这种设置方式的优点是主轴加工非常灵活,工作台也可以设计的非常大,客机庞大的机身、巨大的发动机壳都可以在这类加工中心上加工。

这种设计还有一大优点:我们在使用球面铣刀加工曲面时,当刀具中心线垂直于加工面时,由于球面铣刀的顶点线速度为零,顶点切出的工件表面质量会很差,采用主轴回转的设计,令主轴相对工件转过一个角度,使球面铣刀避开顶点切削,保证有一定的线速度,可提高表面加工质量。

这种结构非常受模具高精度曲面加工的欢迎,这是工作台回转式加工中心难以做到的。

为了达到回转的高精度,高档的回转轴还配置了圆光栅尺反馈,分度精度都在几秒以内,当然这类主轴的回转结构比较复杂,制造成本也较高。

五轴联动立式加工中心结构设计

五轴联动立式加工中心结构设计

五轴联动立式加工中心结构设计简介作为难度最大、应用范围最广的数控机床技术,五轴联动立式加工中心在加工方面有着不可替代的优点:1) 能够加工一般三轴联动机床不能加工或者无法一次装夹加工完成的连续光滑的自由曲面。

例如航空发动机转子、大型发电机转子、大型船舶螺旋桨等,更多行业技术请关注微新机械公社圈由于五轴联动立式加工中心在加工过程中刀具相对于工件的角度可以随时调整,避免了刀具的加工干涉,因此五轴联动立式加工中心可以完成三轴联动机床不能完成的许多复杂的加工;2) 可以提高自由空间曲面的加工精度、加工效率和加工质量。

相对于三轴数控机床加工一般的型腔复杂的工件,工件一次装夹就可完成五面体的加工,并且由于五轴数控加工中心加工时可以随时调整位姿角,五轴联动立式加工中心可以以更好的角度加工工件,避免了多次装夹,大大提高了加工效率、加工质量和加工精度;3) 在零件加工过程中,大量的时间将消耗在搬运工件、上下料、安装调整等时间上,为了尽可能减少这些时间,五轴加工中心大量使用。

其加工效率相当于两台三轴机床,甚至可以完全省去某些大型自动化生产线的投资,大大节约了占地空间和工作在不同制造单元之间的周转运输时间及费用。

因此,五轴联动立式加工中心的重要作用使其成为当今数控工业发展的热点和重点。

五轴联动立式加工中心结构设计底座 1,在底座 1 的上部两侧分别设有左床身 12 和右床身 2,在左床身12 和右床身 2 的上部内侧分别设有 Y 轴重载滚柱线轨 3,一 Y 向运动的横梁 5 安放在Y 轴重载滚柱线轨 3上,左床身 12 和右床身 2 的上部两端分别设有第一马达座和第一尾端座,在第一马达座和第一尾端座之间分别设有 Y 轴丝杠 4,Y 轴丝杠 4 与横梁 5 螺母法兰面结合并通过Y 轴丝杠 4 驱动做 Y 向运动,在横梁 5 的上端面和左侧面设置有 X 轴重载滚柱线轨,在横梁 5的 X 轴重载滚柱线轨 7 上设有可 X 向运动的滑座 11,横梁 5 的左侧斜面上安装有第二马达座,横梁5 的右侧侧斜面上安装有第二尾端座,第二马达座和第二尾端座之间安装有 X 轴丝杠 8, X 轴丝杠 8 与滑座11 的底部螺母法兰面结合并通过X 轴丝杠 8 驱动做做 X 向运动,滑座 11 的内侧侧面上设置有Z 轴重载滚柱线轨 10,滑座 11 的前端上部安装有第三马达座,下部安装有第三尾端座,第三马达座和第三尾端座之间设有 Z 轴丝杠 15,Z 轴丝杠 15 与一机头 9 右侧螺母法兰面结合并通过Z 轴丝杠 15 驱动做 Z 向运动,机头 9 内的主轴孔内装有可高速旋转的电主轴 6,机头 9 的上端安装有气缸导向板 18,滑座 11 的上端安装气缸支撑板17,气缸固定板 17 上安装有气缸 16,右床身 2 和左床身 12 之间安装有带高动态特性力矩电机的双轴转台 14,底座 1 的后部且在右床身2 和左床身 12 之间的空腔内安放有刀库 13。

五轴五联动加工中心项目需求及技术要求

五轴五联动加工中心项目需求及技术要求

五轴五联动加工中心项目需求及技术要求
一、项目简介
本项目又称五轴五联动加工中心,是指将点、面、孔、槽、走线等多
工序加工整合到一个加工中心,一次上料,可完成一次性加工的数控机床,采用五轴技术,实现多轴联动,是实现完全自动加工的高精度机床。

二、项目目的
本项目旨在开发一台具有高精度、智能化功能的四轴五联动加工中心,实现客户制模零件的高效率、高精度数控加工。

三、技术要求
1、强有力的系统稳定性:控制系统采用德国Siemens等知名品牌的控制器,电器采用名牌伺服驱动器,配合出色的系统稳定性。

2、高精度加工能力:多轴共轭加工,采用进口高精度伺服电机,驱动精度可达到0.02mm,建模精度可达到0.02mm。

3、智能控制功能:采用Siemens等专业控制系统,实现运动控制和夹
具切换等智能控制功能,可实现多工位联动加工,降低加工时间,提高加工
效率。

4、安全特性:添加双闭环保护功能,采用双作动器及双紧固功能,可防止机床自动运行时的事故,降低加工事故,保证机床的持久安全。

四、委托方需求
1、机床应具有良好的系统稳定性及可靠性、出色的加工精度、快速
方便的操作以及安全可靠的特性。

2、必须达到五轴五联动加工中心的各个加工工序的加工精度及质量需求。

KMC800SU五轴立式加工中心的研发与应用

KMC800SU五轴立式加工中心的研发与应用

KMC800SU五轴立式加工中心的研发与应用
KMC800SU五轴立式加工中心是一种在加工领域广泛应用的先进设备,它具备高精度、高效率、高稳定性等优点,在航空航天、汽车制造、模具制造等领域得到了广泛应用。

一、机床结构的设计与优化。

KMC800SU采用了立式结构,使得工作台具有较大的移动范围,可以进行多角度的加工。

机床的结构设计应考虑到刚性、稳定性和抗震性,以保证
机床在高速运动时的精度和稳定性。

二、五轴系统的设计与开发。

KMC800SU采用五轴联动控制系统,可实现对工件的多角度加工。

五轴系统的设计与开发需要考虑到运动的精度、快速定位的能力以及对加工中心
的各个部件的协调控制。

三、控制系统的研发与应用。

KMC800SU的控制系统采用了先进的数控技术,能够对五轴加工中心进行精确的控制。

控制系统的研发与应用需要考虑到加工的要求和机床的性能,保证加工的精度和效率。

一、航空航天领域。

航空航天领域对零部件的加工要求非常高,需要进行复杂的形状
加工和多角度加工。

KMC800SU五轴立式加工中心具有高精度和高稳定性,可以满足航空航天领域的要求。

二、汽车制造领域。

汽车零部件的加工需要考虑到各种形状和结构,而KMC800SU五轴立式加工中心可以实现五轴联动加工,能够有效地提高加工效率和精度。

三、模具制造领域。

模具制造需要进行复杂的三维曲面加工,而KMC800SU五轴立式加工中心具有灵活的五轴控制能力,可以满足模具制造的要求。

立式五轴加工中心与动柱五轴加工中心比较

立式五轴加工中心与动柱五轴加工中心比较

C轴转台嵌入式固定工作台内部,转台平面与工作 台面平齐,大、中、小型工件安装方便;可同时满 足3,4,5轴的加工。机床不需增加,机床整体结 构紧凑,稳定性好。
回转主轴装配在伸出箱式滑枕上,配合出伸梁动态 反向平衡装置,回转主轴转心至立柱导轨距离编程 可变,形成y向加工数据,最大可做到1100mm. 卧加龙门框式动柱结构,配备高压氮气平衡装置, 刚分嵌入箱式滑枕内部,结构紧凑,刚性好, 精度由加工保证,避免在装配中人为原因影响精度 及保持性。 气缸平衡结构紧凑,安装调整方便,适用高速移动 。

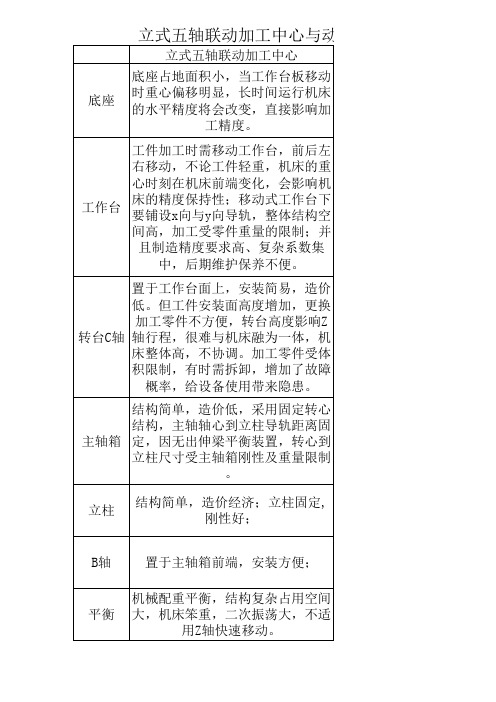

立式五轴联动加工中心与动柱五轴联动加工中心优
立式五轴联动加工中心 底座 底座占地面积小,当工作台板移 动时重心偏移明显,长时间运行 机床的水平精度将会改变,直接 影响加工精度。
工件加工时需移动工作台,前后 左右移动,不论工件轻重,机床 的重心时刻在机床前端变化,会 影响机床的精度保持性;移动式 工作台 工作台下要铺设x向与y向导轨, 整体结构空间高,加工受零件重 量的限制;并且制造精度要求高 、复杂系数集中,后期维护保养 不便。 置于工作台面上,安装简易,造 价低。但工件安装面高度增加, 更换加工零件不方便,转台高度 转台C轴 影响Z轴行程,很难与机床融为一 体,机床整体高,不协调。加工 零件受体积限制,有时需拆卸, 增加了故障概率,给设备使用带 来隐患。 结构简单,造价低,采用固定转 心结构,主轴轴心到立柱导轨距 主轴箱 离固定,因无出伸梁平衡装置, 转心到立柱尺寸受主轴箱刚性及 重量限制。 立柱 结构简单,造价经济;立柱固定, 刚性好; 置于主轴箱前端,安装方便; 机械配重平衡,结构复杂占用空 间大,机床笨重,二次振荡大, 不适用Z轴快速移动。
B轴
平衡
工中心与动柱五轴联动加工中心优缺点比较

五轴联动立式加工中心主要技术参数(AC轴)

工作台面最大载重量(0°/90°) 机床约重
mm mm kg sec kg/cm² KVA kgf ton
Ф80/Ф150 300 8 1.8 ≥6 30
200/100 8.8
A/C轴定位精度 A/C轴回重复定位精度
刀库容量
kgf.m
Nm Nm
mm mm Arc-sec Arc-sec 把
142(油压源) 190(油压源) 华中(HNC)848
37 11 油冷 BT40 0.010 0.008 30/15 8/4 24
刀具直径(满刀/邻刀) 最大刀长 最大刀重 换刀时间 气压要求 电源要求
五轴联动立式加工中心主要技术参数(AC轴)
机床型号 项目
工作台直径 主轴转速 X轴行程 Y轴行程
Z轴行程 A轴摆角 C轴回转 最小分割单位 主轴鼻端至工作台面距离(在转台前台水平时) 主轴中心与立柱导轨距离 工作台T型槽
单位
WN-5V320Z-AC 规格
mm
Hale Waihona Puke Ф320r/min
10000
mm
800
mm
600
mm
600
Deg(。)
Tool change of
mech-a1n5ica°l~di+sc 1typ1e5°
Deg(。)
360°
mm
0.001°
mm
50-650
765
kgf.m
14×90°
旋转轴夹持扭力 倾斜轴夹持扭力
控制系统 三轴轴伺服电机扭矩 A/C轴伺服电机扭矩
主轴冷却方式 主轴锥孔
X/Y/Z定位精度 X/Y/Z重复定位精度

五轴联动机床机构设计

本科毕业设计(论文)通过答辩摘要五轴联动加工中心有高效率、高精度的特点。

若配以五轴联动的高档数控系统,还可以对复杂的空间曲面进行高精度加工,更能够适应像汽车零部件、飞机结构件等现代模具的加工。

本文设计了一台五轴联动机床主轴模型,在XY工作台的基础上叠加两层托板,步进电动机带动轴使其做旋转运动,构成类似陀螺仪的结构。

分别实现工作台绕XY轴的转动和移动,再沿Z轴装配一根丝杠完成工作台沿Z轴的上下运动最终实现刀具向各个面进行加工。

主要完成了:模型整体结构设计,各个轴的结构设计及计算、滚珠丝杠、轴承和直线滚动导轨的选择及其强度分析;步进电机的选择及分析。

关键词五轴联动丝杠传动陀螺仪1本科毕业设计(论文)通过答辩AbstractFive-axis machining center with high efficiency and precision characteristics. If accompanied by high-end CNC five-axis system, can also carry out complex curved surface precision machining, more able to adapt as automotive components, aircraft structural parts and other modern mold processing.This paper designed a five-axis machine tool spindle model, based on the XY table overlay two pallets, stepper motor drive shaft rotation to do so constitutes a similar gyro structure. Were achieved around the XY axis rotating table and move along the Z axis and then complete the table assembly of a screw up and down movement along the Z axis to the ultimate realization of the various surface processing tool.Main completed: overall structural design model, each shaft structure design and calculation, ball screws, bearings and linear motion guide the choice and strength analysis; stepper motor selection and analysis.Keywords five-axis gyro screw drive2本科毕业设计(论文)通过答辩目录摘要 (1)Abstract (2)第一章绪论 (5)第二章总体方案的设计 (6)2.1设计任务 (6)2.2设计方案的论证 (6)2.2.1传动方式的确定 (6)2.2.2 陀螺仪机构的设计 (6)2.3 总体方案的设计及结构组成 (6)第三章 XY工作台及绕XY旋转工作台的设计 (8)3.1 XY工作台的设计 (8)3.1.1主要设计参数及依据 (8)3.1.2 XY工作台部件进给系统受力分析 (8)3.1.3初步确定XY工作台尺寸及估算重 (8)3.2绕XY旋转工作台的设计 (8)3.2.1主要设计参数及依据 (8)3.2.2绕XY旋转工作台受力分析 (9)3.2.3初步选定绕XY旋转工作台的尺寸及重量估计 (9)3.3 沿Z向移动工作部分设计 (9)第四章滚珠丝杠副的选型与计算 (10)4.1滚珠丝杠的选型 (10)4.2 滚珠丝杠副导程的确定 (13)4.3 滚珠丝杠副的传动效率 (14)第五章直线滚动导轨的选型 (15)5.1定位精度高 (15)5.2降低机床造价并大幅度节约电力 (15)5.3可提高机床的运动速度 (15)5.4可长期维持机床的高精度 (15)5.5直线滚动导轨副的计算与选型 (16)5.5.1滑块承受工作载荷F max的计算及导轨型号的选取 (16)5.5.2距离额定寿命L的计算 (16)第六章步进电机的参数与选型 (17)6.1步进电动机的特点 (17)6.2 步进电动机的分类 (17)6.2.1反应式步进电动机 (17)6.2.2永磁式步进电动机 (17)6.2.3混合式步进电动机 (17)6.3步进电动机的参数及其选择 (18)6.3.1步距角的选择 (18)6.4电动机的转速与功率 (19)6.5各参素的确定 (19)3本科毕业设计(论文)通过答辩6.6初选步进电动机型号 (20)6.6.1脉冲当量的选择 (20)6.6.2等效负载转矩的计算 (20)6.6.3等效转动惯量计算 (20)6.6.4步进电动机型号选择的计算 (21)第七章轴、轴承及联轴器的选用 (26)7.1轴的材料 (26)7.1.1轴的分类 (26)7.1.2轴的材料及选择 (26)7.2 轴的结构设计 (26)7.2.1轴头、轴颈和轴身 (26)7.2.2轴上零件的轴向固定和定位 (27)7.2.3轴的周向固定: (27)7.2.4减少应力集中的措施 (27)7.3轴承的选用 (28)7.4联轴器的选用 (28)第八章连接部分 (31)8.1 螺纹紧固件的联接画法 (31)致谢 (33)参考文献 (34)4本科毕业设计(论文)通过答辩第一章绪论五轴联动数控是数控技术中难度最大、应用范围最广的技术。

五轴联动数控雕刻机结构设计

五轴联动数控雕刻机结构设计五轴联动数控雕刻机是一种先进的机械设备,广泛应用于木工、石材、金属等材料的雕刻加工领域。

它的结构设计非常重要,直接影响到设备的使用效率和加工质量。

本文将介绍五轴联动数控雕刻机的结构设计,包括机床结构、导轨选型、主轴设计等方面,希望能够为相关行业提供一些参考和借鉴。

1. 机床结构设计五轴联动数控雕刻机的机床结构是其重要组成部分,直接影响到设备的稳定性和精度。

通常采用龙门式结构或移动台式结构。

龙门式结构适用于大型工件的加工,其X、Y、Z轴的移动分别由龙门樑和立柱完成,结构稳定,刚度高,适合高速、高精度的加工。

移动台式结构适用于小型工件的加工,其Z轴移动由主轴完成,X、Y轴移动由工作台完成,结构简单,适合高速、高效的加工。

在机床结构设计的过程中,需要考虑到工件的尺寸、加工精度和加工效率等因素,选择合适的结构类型。

2. 导轨选型在五轴联动数控雕刻机的结构设计中,导轨的选型是非常关键的一步。

导轨的质量直接影响到机床的稳定性和精度。

目前市面上常用的导轨有滚动导轨和滑动导轨两种。

滚动导轨具有刚度大、精度高、使用寿命长的优点,适用于高精度的加工;滑动导轨具有摩擦小、抗冲击性好的优点,适用于高速的加工。

在导轨选型的过程中,需要根据设备的使用环境和加工需求综合考虑,选择合适的导轨类型。

3. 主轴设计五轴联动数控雕刻机的主轴是其核心部件之一,直接影响到加工质量和效率。

主轴的设计需要考虑到转速范围、功率、扭矩、刚度等因素。

通常采用串联或并联多电机驱动的方式来实现主轴的多轴联动。

串联多电机可以有效提高主轴的转速和功率,适用于高速、高精度的加工;并联多电机可以提高主轴的扭矩和刚度,适用于重载、切削加工。

在主轴设计的过程中,需要充分考虑到加工材料、加工工艺和加工精度等因素,选择合适的主轴类型和驱动方式。

4. 运动控制系统设计五轴联动数控雕刻机的运动控制系统是其关键部件之一,用于控制机床的各个轴的运动。

五轴联动加工技术数控加工技术


工艺要点 - 坐标系(1)
机床坐标系和坐标轴的命名:
1.用来描述和确定机床运动以及工件在机床 上位置 2.理论上可随意定义 3. ISO对数控机床坐标轴的名称及其运动方 向作了统一的规定
工艺要点 - 坐标系(2)
工件坐标系:
1.定义工件形状和刀具相对工件运动 2.与工件固联 3.右手笛卡尔坐标系 4. 原点任意,便于工件几何形状的描述。
五轴联动加工技术
第一节.五轴联动加工应用范围 与工艺要点
1.1 五轴联动加工的应用范围及其特点 1.2 五轴联动加工的工艺要点
应用范围及其特点(1)
R2
n
m
R1 r
z
rm
y x
三坐标曲面加工原理
应用范围及其特点(1)
im
n
R2
a
p
R1
r rp
(90 )
z
x
y
五坐标曲面加工原理
应用范围及其特点(2)
工艺要点-其它工艺问题(1)
加工工序的划分:
1.刀具集中分序法 2.粗、精加工分序法 3.按加工部位分序法
工艺要点-其它工艺问题(2)
工件装夹方式的确定: 1.尽量采用组合夹具 2.零件定位、夹紧的部位应考虑到不妨碍各部位的加 工、更换刀具以及重要部位的测量。 3. 夹紧力应力求通过靠近主要支承点上或在支承点 所组成的三角形内,应力求靠近切削部位,并作用 在刚性较好的地方,以减小零件变形。 4.零件的装夹、定位要考虑到重复安装的一致性,以 减少对刀时间,提高同一批零件加工的一致性。
1.刀具与工件各具有一个 转动运动
2.两个回转轴在空间 的方向都是固定的
3.特点介于上述两类 机床之间。
工艺要点-刀具类型及其工艺特点
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

目录第一章概述--------------------------------1.1 课题研究内容----------------------1.2 国内外相关技术现状----------------1.3 课题分工及简介---------------------第二章技术支持及其发展趋势----------------2.1 虚拟制造的应用及发展-------------2.2 相关软件介绍---------------------第三章具体设计方案3.1 设计参数计算---------------------3.2 造型设计-------------------------第四章装配及其仿真4.1 零件的装配-----------------------4.2 装配仿真-------------------------第五章设计结论及参考文献-------------------第一章概述1.1 课题研究内容:本次设计的主要任务是立式铣削五轴五联动加工中心,它具有较强的数控功能,可以加工各种复杂轮廓表面的工件。

可作铣、镗、钻孔等加工,广泛应用于机械制造业。

它可以实现五轴控制、五轴联动。

主轴电机采用交流伺服驱动系统,可实现主轴的自动无级变速。

它采用了自动液压拉松刀结构,使刀具交换方便快捷。

这一部分主要是主轴头的设计,主轴头可沿X、Y、Z三个方向移动,并可绕A(B)、C轴作旋转运动,具有很大的灵活性,且加工性能好。

安装专用刀杆及附件,可以加工平面,斜面、螺旋面、沟槽、花键、弧形槽等等。

通过转动的主轴头,机床可实现铣削空间前半球任意角度的加工它采用精密同步带传递主传动,采用伺服电机实现摆动,该主轴头具有较高刚度,主轴转速变换范围宽。

主轴电机为28KW,采用高速钢或硬质合金刀具可进行高速度的强力切削,主轴头与滑枕作成分离式,便于用户安装拆卸。

主传动采用变六变频的无级调速,便于用户选用适合的切削转速和参数。

这次设计的数据参数来源于桂林机床厂,主要参数见下:主轴锥孔40 GB3838.1-83主轴转速级数无级主轴转速范围0~10000rpm主轴转数级数无级主电机功率28KW加工中心其它部分参数如下工作台面积1600×4000 mm工作台T型槽槽数9槽宽22 mm槽距160 mm工作台行程纵向X 4000 mm滑枕行程横向Y 2500 mm垂向Z 1000 mm滑枕进给量范围纵向X 4000 mm横向Y 4000 mm垂向Z 4000 mmA及C轴摆角 A 轴±100°C 轴±180°A及C轴转速0~5rpm进给电机扭矩纵向X 39 Nm横向Y 26 Nm垂向Z 26 Nm机床体积(长×宽×高)9400×4300×3900 mm机床净重 38000 Kg1.2 国内外相关技术现状:五轴联动数控加工中心是功能强,结构复杂,技术含量高的机床,它广泛应用于航天、航海、汽车等领域,在现代工业中有非常重要的应用价值。

在五轴联动数控加工中心的开发过程中,自动万能铣头是关键技术,目前国内只有很少数几个厂家正在开发和生产自动万能铣头,主要还处于搜集技术资料和研究阶段。

而国外一些发达国家中,自动万能铣头已经普遍应用于立式和龙门式数控铣床以及数控加工中心。

使铣床达到五轴联动,实现四面体和五面体加工,可以大大提高铣床的自动化水平和工艺范围以及工作效率。

研究开发五轴加工中心要求具有较高的性能技术指标,不仅要具有多坐标复杂曲面的加工功能,而且还要满足高速度、高刚度和高精度的要求。

而发达国家在进出口技术含量高的五轴联动加工中心方面,对我国进行限制,因此,五轴联动数控加工中心的研究开发是一个难度比较大的项目。

在我国现在比较先进的相关机床主要有:沈阳机床集团的HS-60卧式加工中心。

主轴最高转速达18 0O0r/min,快移速度高达60m/min,加速度达1g。

北京机床研究所的KT1300VB型立式加工中心,主轴最高转速达12000r/min,换刀时间为1.5s,快移速度为40m/min。

北京机电研究院的VMC750 II/VMC1000 II立式加工中心。

它具有以下特点:1)先进的设计,用CAD/CAM系统完成最优的结构设计。

2)高刚性结构,基础大件为铸件,主要零部件经有限元分析,确保高刚性。

3)主轴轴承采用进口的油气润滑装置进行油气润滑。

4)采用凸轮机械手换刀,换刀时间仅2s。

5)刀库容量24把。

6)采用A2100或FANUC数控系统,也可按用户需求选装。

北京机电研究院的VMC750F/VMC750F II五轴联动立式加工中心。

它具有以下特点:1)这种五轴联动立式加工中心是在立式加工中心上配置可倾回转工作台,可对各种空间立体型面进行五轴联动加工,特别适用于加工叶轮类零件,用于机械制造、航空航天、汽车、摩托车、模具等高技术行业。

2)加工范围大,工件安装空间可达Ø420xØ370x300。

转台台面在倾斜轴下40mm,工件安装偏离摆动中心距离小,加工误差小,加工时Y轴附加行程减小。

3)具有10个通道,50个伺服轴,8轴联动。

此外,北京第一机床,桂林机床厂、北京第三机床厂等的数控高速铣床,主轴转速均达10 000r/min以上。

常州机床总厂的五轴联动的数控龙门式加工中心采用电主轴最高转速10O00r /min,功率18kW/15k。

汉江机床厂和华中数控公司的5轴联动的卧式加工中心。

北京机床研究所的世界先进水平的高精度高速数控车削中心,主轴回转精度小于0.2μm,主轴最高转速8 0O0r /min。

本课题利用以设计为中心的虚拟制造技术开发研制五轴联动数控加工中心。

虚拟制造技术是刚提出的面向21世纪的先进制造技术,它是以信息技术、仿真技术和虚拟现实技术为支持,在高性能计算机及高速网络中,采用群组协同工作,通过虚拟模型来模拟和预估产品功能、性能及可加工性等各方面可能存在的问题,在虚拟环境下实现产品制造的全过程,包括产品的设计、工艺规划、加工制造、性能分析、质量检验,并进行过程管理与控制。

既在产品设计或制造系统的物理实现之前,就能使人体会或感受到未来产品的性能或者制造系统的状态,从而可以做出前瞻性的决策与优化实施方案。

1.3 课题分工及简介:本课题的具体内容分两部分:1)五轴联动数控加工中心的设计方案进行虚拟建模,并在建模的过程中不断发现问题、解决问题,进一步优化设计方案。

本课题采用Pro/Engineer软件对设计方案进行虚拟建模,完成整个加工中心的虚拟装配,获得虚拟模型的可装配性、可制造性和干涉检验等特性。

2)加工中心虚拟模型进行运动学和动力学仿真,来模拟和评估加工中心的功能、性能等各方面可能存在的问题,包括动力学、运动学、有限元、精度、加工和装配性等虚拟仿真分析,得到接近实际加工中心的设计参数、方案评价和制造成本等分析结果。

本课题将采用MDI公司的ADAMS软件和SDRC公司的I-DEAS软件对虚拟建模的部分重要模块进行装配级产品的运动学及动力学仿真及有限元分析,并使用Pro/Engineer2001及InventorR2软件对整机的装配模型进行装配及运动学仿真。

考虑到每个人的具体情况及工作量,我们同组的六个人对整机工作进行了分工:我主要负责主轴系统及C轴进给既滑枕的设计造型极其装配仿真。

第二章技术支持及其发展趋势本课题利用以设计为中心的虚拟制造技术开发研制五坐标联动数控加工中心。

在设计中还主要用到的相关软件有Pro/Engineer2000i, Pro/Engineer2001及InventorR2等。

下面就相关技术支持给予介绍。

2.1 虚拟制造VM(Virtual Manufacturing)的应用及发展虚拟制造是一种新的制造技术,它以信息技术、仿真技术、虚拟现实技术为支持,在产品设计或制造系统的物理实现之前,就能使人体会或感受到未来产品的性能或者制造系统的状态,从而可以作出前瞻性的决策与优化实施方案。

虚拟制造是一个集成的、综合的可运行制造的环境,用来改善各个层次的决策和控制。

这里的“综合”,指的是既有真实的,又有仿真的对象、活动和过程,是一种混合的状态。

“环境”,是指提供的各种分析工具、设备以及组织方法,并以协同工作的方式,支持用户构造特定用途的制造仿真。

“运行”,指的是利用上述环境进行构造和操作特定的制造仿真。

“改善”,指的是增加其精度和可靠性。

“层次”,指的是从产品概念设计到回收利用的各个阶段、从车间级到执行位置的各个等级、从物质的转换到信息的传递等各个方面。

“决策”和“控制”,指的是进行改变而掌握其影响,预测效果的真实性。

虚拟制造技术的应用将从根本上改变现行的制造模式,对未来制造业的发展产生深远影响,它的重大作用主要表现为:(1)运用软件对制造系统中的五大要素(人、组织管理、物流、信息流、能量流)进行全面仿真,使之达到了前所未有的高度集成,为先进制造技术的进一步发展提供了更广大的空间,同时也推动了相关技术的不断发展和进步。

(2)可加深人们对生产过程和制造系统的认识和理解,有利于对其进行理论升华,更好地指导实际生产,即对生产过程、制造系统整体进行优化配置,推动生产力的巨大跃升。

(3)在虚拟制造与现实制造的相互影响和作用过程中,可以全面改进企业的组织管理工作,而且对正确做出决策有不可估量的作用。

(4)虚拟制造技术的应用将加快企业人才的培养速度。

VM可以分为以下几个类别:(1)以设计为中心的VM。

这类研究是将制造信息加入到产品设计与工艺设计过程中,并在计算机中进行数字化“制造”,仿真多种制造方案,检验其可制造性或可装配性,预测产品性能和报价、成本。

其主要目的是通过“制造仿真”来优化产品设计及工艺过程,尽早发现设计中的问题。

(2)以生产为中心的VM。

这类研究是将仿真能力加入到生产计划模型中,其目的是方便和快捷地评价多种生产计划,检验新工艺流程的可信度,产品的生产效率,资源的需求状况(包括购置新设备、征询盟友等),从而优化制造环境的配置和生产的供给计划。

(3)以控制为中心的VM。

这类研究是将仿真能力增加到控制模型中,提供对实际生产过程仿真的环境。

其目的是在考虑车间控制行为的基础上,评估新的或改进的产品设计与车间生产相关的活动,从而优化制造过程,改进制造系统。

VM的技术特征虚拟现实(Virtual Reality,VR)技术是在人类为改善人与计算机的交互方式,提高计算机可操作性所进行的努力中产生的。

它是指综合利用计算机图形系统、各种显示和控制等接口设备,在计算机上生成的、可交互的三维环境(称为虚拟环境——VirtualEnvironment)中提供沉浸感觉的技术。

这里的“沉浸”,是指用户感觉其视点或身体的某一部分处于计算机生成的空间之中。
