真空度单位换算表

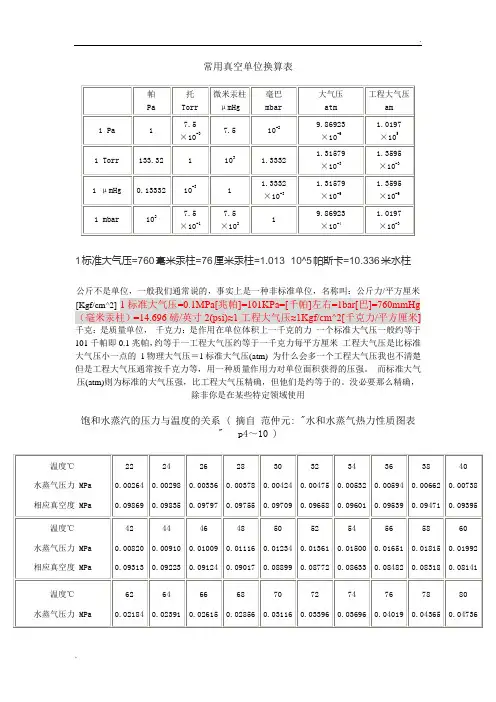

常用真空单位换算表
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1.013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米[Kgf/cm^2]1标准大气压=0.1MPa[兆帕]=101KPa=[千帕]左右=1bar[巴]=760mmHg（毫米汞柱）=14.696磅/英寸2(psi)≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm) 为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。
而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系( 摘自范仲元: "水和水蒸气热力性质图表" p4～10 )真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1）2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。
3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。
4、平均自由程：λ＝(5×10-3)/P (cm)5、抽速：S＝dv/dt (升/秒)或S＝Q/PQ＝流量(托·升/秒) P＝压强(托)V＝体积(升) t＝时间(秒)6、通导：C＝Q/(P2-P1) (升/秒)7、真空抽气时间：对于从大气压到1托抽气时间计算式：t＝8V/S (经验公式)（V为体积，S为抽气速率，通常t在5~10分钟内选择。

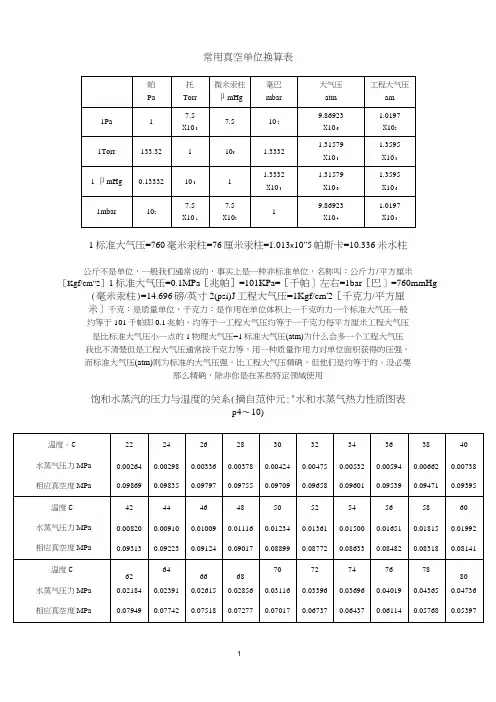

常用真空单位换算表
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1.013x10"5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米［Kgf/cm"2］1标准大气压=0.1MPa［兆帕］=101KPa=［千帕］左右=1bar［巴］=760mmHg (毫米汞柱)=14.696磅/英寸2(psi)J工程大气压=1Kgf/cm'2［千克力/平方厘米］千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压=1标准大气压(atm)为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。
而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系(摘自范仲元:"水和水蒸气热力性质图表p4〜10)真空计算常用公式1、玻义尔定律体积V,压强P,P・V=常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2=V2/V1）2、盖•吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2=T1/T2=常数）当压强不变时，一定质量的气体，温度每升高（或P降低）1°C，则它的体积比原来增加（或缩小）1/273。
3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2=T1/T2在一定的体积下，一定质量的气体，温度每升高（或降低）1C，它的压强比原来增加（或减少）1/273。
4、平均自由程：入=（5X10-3）/P（cm）5、抽速：S=dv/dt（升/秒）或S=Q/P0=流量（托•升/秒）P=压强（托）V=体积（升）t=时间（秒）6、通导：C=Q/（P2-P1）（升/秒）7、真空抽气时间：对于从大气压到1托抽气时间计算式：t=8V/S（经验公式）（V为体积，S为抽气速率，通常t在5~10分钟内选择。

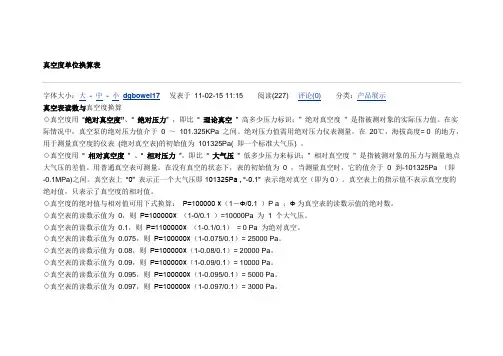

真空度单位换算表
字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
常用真空单位换算表
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1.013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米[Kgf/cm^2]1标准大气压=0.1MPa[兆帕]=101KPa=[千帕]左右=1bar[巴]=760mmHg （毫米汞柱）=14.696磅/英寸2(psi)≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm) 为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。
而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系 ( 摘自范仲元: "水和水蒸气热力性质图表" p4～10 )真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1）2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。
3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。
4、平均自由程：λ＝(5×10-3)/P (cm)5、抽速：S＝dv/dt (升/秒)或 S＝Q/PQ＝流量(托·升/秒) P＝压强(托) V＝体积(升) t＝时间(秒)6、通导： C＝Q/(P2-P1) (升/秒)7、真空抽气时间：对于从大气压到1托抽气时间计算式： t＝8V/S (经验公式)（V为体积，S为抽气速率，通常t在5~10分钟内选择。
真空度单位换算表
真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
表一◇真空表的读数示值为0，则P≈100000×（1-0/0.1 ）=10000Pa 为1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
◇真空表的读数示值为0.097，则P≈100000×（1-0.097/0.1）= 3000 Pa。
真空度单位换算表
字体大小：大- 中- 小dgbowei17发表于11-02-15 11:15 阅读(227) 评论(0)分类：产品展示真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度" 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于0 ～101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在20℃，海拔高度= 0 的地方，用于测量真空度的仪表(绝对真空表)的初始值为101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度" 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为0 ，当测量真空时，它的值介于0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为0.1，则P≈1100000× （1-0.1/0.1）= 0 Pa 为绝对真空。
◇真空表的读数示值为0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
真空度换算表
真空度单位换算表真空表读数与真空度换算◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算： P ≈ 100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
常用真空单位换算表
常用真空单位换算表1标准大气压=760毫米汞柱=76厘米汞柱=1.013×10^5帕斯卡=10.336米水柱公斤不是单位，一般我们通常说的，事实上是一种非标准单位，名称叫：公斤力/平方厘米[Kgf/cm^2]1标准大气压=0.1MPa[兆帕]=101KPa=[千帕]左右=1bar[巴]=760mmHg （毫米汞柱）=14.696磅/英寸2(psi)≈1工程大气压≈1Kgf/cm^2[千克力/平方厘米] 千克：是质量单位，千克力：是作用在单位体积上一千克的力一个标准大气压一般约等于101千帕即0.1兆帕，约等于一工程大气压约等于一千克力每平方厘米工程大气压是比标准大气压小一点的1物理大气压＝1标准大气压(atm) 为什么会多一个工程大气压我也不清楚但是工程大气压通常按千克力等，用一种质量作用力对单位面积获得的压强。
而标准大气压(atm)则为标准的大气压强，比工程大气压精确，但他们是约等于的。
没必要那么精确，除非你是在某些特定领域使用饱和水蒸汽的压力与温度的关系 ( 摘自范仲元: "水和水蒸气热力性质图表" p4～10 )真空计算常用公式1、玻义尔定律体积V，压强P，P·V＝常数（一定质量的气体，当温度不变时，气体的压强与气体的体积成反比。
即P1/P2＝V2/V1）2、盖·吕萨克定律当压强P不变时，一定质量的气体，其体积V与绝对温度T成正比：（V1/V2＝T1/T2＝常数）当压强不变时，一定质量的气体，温度每升高(或P降低)1℃，则它的体积比原来增加(或缩小)1/273。
3、查理定律当气体的体积V保持不变，一定质量的气体，压强P与其他绝对温度T成正比，即：P1/P2＝T1/T2在一定的体积下，一定质量的气体，温度每升高(或降低)1℃，它的压强比原来增加(或减少)1/273。
4、平均自由程：λ＝(5×10-3)/P (cm)5、抽速：S＝dv/dt (升/秒)或 S＝Q/PQ＝流量(托·升/秒) P＝压强(托) V＝体积(升) t＝时间(秒)6、通导： C＝Q/(P2-P1) (升/秒)7、真空抽气时间：对于从大气压到1托抽气时间计算式： t＝8V/S (经验公式)（V为体积，S为抽气速率，通常t在5~10分钟内选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空度单位换算表

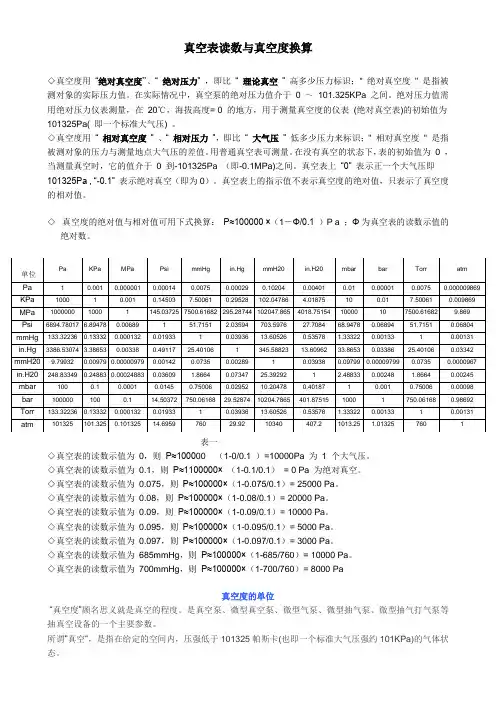

真空表读数与真空度换算
◇真空度用“绝对真空度”、“ 绝对压力” ，即比“ 理论真空” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。
在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。
绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。
◇真空度用“ 相对真空度” 、“ 相对压力”，即比“ 大气压” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。
用普通真空表可测量。
在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。
真空表上“0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。
真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。
◇真空度的绝对值与相对值可用下式换算：P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。
◇真空表的读数示值为 0，则P≈100000×（1-0/0.1 ）=10000Pa 为 1 个大气压。
◇真空表的读数示值为 0.1，则P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。
◇真空表的读数示值为 0.075，则P≈100000×（1-0.075/0.1）= 25000 Pa。
◇真空表的读数示值为 0.08，则P≈100000×（1-0.08/0.1）= 20000 Pa。
◇真空表的读数示值为 0.09，则P≈100000×（1-0.09/0.1）= 10000 Pa。
◇真空表的读数示值为 0.095，则P≈100000×（1-0.095/0.1）= 5000 Pa。
◇真空表的读数示值为 0.097，则P≈100000×（1-0.097/0.1）= 3000 Pa。
◇真空表的读数示值为 685mmHg，则P≈100000×（1-685/760）= 10000 Pa。
◇真空表的读数示值为 700mmHg，则P≈100000×（1-700/760）= 8000 Pa。
表1 应予淘汰的压力计量单位和符号
应淘汰的压力单位的名称单位符号用法定计量单位表示的形式值
毫巴 mb 100 Pa
托 torr 133.322 Pa
标准大气压 atm 101325 Pa
工程大气压 at 98.0665 Pa
达因每平方厘米 dyn / cm2 0.1 Pa
毫米水柱 mm H2O 9.80665 Pa
毫米汞柱 mm Hg 133.322 Pa
磅力每平方英寸 PSI, P.S.I 6894.7 Pa
千克力每平方米 kgf/m2 9.80665 Pa
除此之外，应该还须指出在真空技术中另一个常用的表示气体流量或密封器件漏率的计量单位也必须作相应的更动。
所谓气体流量指的是泵抽速率和入口压力的乘积，而漏率是单位时间内进入(或逸出)真空系统的气体量，它们的计量单位具有同一量纲。
以往它的计量单位也相当混乱，常见的有托·升/秒、(流西克lusec)、标准大气压·米3/秒等。
按照法定计量单位制的单位来说，它应该是功率的单位，即瓦(W)，为了明显起见，仍可通用帕·升/秒的单位。
