常用毛细管色谱柱对应表
安捷伦公司毛细管色谱柱
安捷伦公司毛细管色谱柱安捷伦公司的毛细管色谱柱自从Agilent公司合并了JW公司后其品质已达到世界一流水准就连它的价格也和DB系列完全一致。
HP-1－二甲基聚硅氧烷柱说明：这是最常用的非极性键合固定相，HP-1（二甲基聚硅氧烷），具有极好的热稳定性并且在高温下流失很小，具有低的检测限相似的固定相：DB-1,Rtx-1,SPB-1,CP Sil5CB,MDN-1,DB-1h.t.,AT-1007-1恒温/程序升温温度范围：-60至325/350℃,-60至300/320℃0.53内径，-60至260/280℃>2.0mm 液膜应用：胺类、烃类、农药、多氯联苯、酚类、含硫化合物HP-125m,0.20mm,0.33um HP-130m,0.32mm,0.25umHP-115m,0.25mm,0.25um HP-130m,0.32mm,1.0umHP-130m,0.25mm,0.25um HP-160m,0.32mm,0.25umHP-160m,0.25mm,0.25um HP-115m,0.53mm,1.5umHP-130m,0.53mm,2.65umHP-35-二苯基-65%-二甲基硅氧烷共聚物说明：HP-35柱是用苯基取代甲基的聚硅氧烷固定相柱。
EPA（美国环保暑）方法8081和UPS（美国药典）G-42中已经指定用此固定相。
HP-35的中极性使其成为分析杀虫剂、除草剂、药物和胺的良好选择。
相似的固定相：DB-35,Rtx-35,SPB-35,AT-35,Sup-herb等温/程序升温温度范围：-40至300/320℃40至280/300℃应用：芳氯物(Aroclors)、胺类、杀虫剂、药品HP-3515m,0.25mm,0.25um HP-3530m,0.32mm,0.15umHP-3530m,0.25mm,0.25um HP-3530m,0.32mm,0.25umHP-35,60meter,0.25mm,0.25um HP-3530m,0.32mm,0.5umHP-FFAP(键合和改性的交联聚乙二醇)说明：HP-FFAP柱主要特点是能够分析有机酸、游离脂肪酸或用于一些需要定量分析微量酸样品。
se54气相色谱柱说明书
se54气相色谱柱说明书气相色谱配件毛细管色谱柱SE-54/521、PEG-20M毛细管色谱柱产品说明：聚乙二醇-2M，极性固定相，类似于HP-20M、DB-WAX、007-20M。
适用于分析：酸、醇、醛、酯、甘醇等物质。
2、FFAP毛细管色谱柱产品说明：聚乙二醇TPA,极性固定相,、类似于SP-1000、BP-21、HP-FFAP。
适用于分析：酸、醇、醛、酯、酮、腈等物质。
3、OV-101毛细管色谱柱产品说明：聚二甲基聚硅氧烷，非极性固定相。
适用于分析：胺类、烃类，酚类，杀虫剂，聚氯联苯，硫化物，香精，香料，等物质。
4、OV-17毛细管色谱柱产品说明：50%苯基-50%甲基聚硅氧烷，中极性固定相，类似于DB-17、GC-17、RSL-300、SP-2250、007-17。
适用于分析：农药、乙二醇，杀虫剂，甾类，药物等物质。
5、OV-1701毛细管色谱柱产品说明：7%氰丙基-7%苯基-86%甲基聚硅氧烷，中极性固定相。
类似于BP-10、DB-1701、RSL-1701、CPSIL19CB、HP-1701。
适用于分析：醇、酯、硝基苯类、除莠剂物质，药物、农药、TMS糖、PCB等。
6、OV-1301毛细管色谱柱气相色谱配件毛细管色谱柱SE-54/52产品说明：6%氰丙基-94%甲基聚硅氧烷，中极性固定相。
类似于：DB-1301,HP-1301,AT-1301。
适用于分析：杀虫剂，醇类，氧化剂，亚老哥尔类。
7、OV-225毛细管色谱柱产品说明：25%氰乙基-25%苯基-50%甲基硅氧烷，中极性固定相。
类似:DB-225,CS-5,HB-5100。
应用范围：脂肪酸甲酯，碳水化合物，中性固醇。
8、XE-60毛细管色谱柱产品说明：25%氰乙基-75%甲基聚硅氧烷，中极性固定相。
类似于：DB-225,CS-5,HB-5100。
适用于分析：脂，硝基化合物。
9、SE-54/52毛细管色谱柱产品说明：5%苯基-95%二甲基聚硅氧烷，非极性固定相，本产品类似于：DB-5,BP-5,SBP-5,GC-5,007-2,OV-73,CPSIL-8,RSL-200,HP-适用于分析：碳氢化合物、多核芳烃、酚、酯、药物胺,生物碱，脂肪酸甲酯，卤代化合物，芳香化合物，药品等物质。
毛细管柱型号、分离能力、极性以及色谱柱的柱活性介绍
毛细管柱是我们平时做气相色谱分析必不可少的重要耗材，毛细管柱分离性能的好坏直接影响我们实验结果的合格率。
经常使用毛细管柱的实验小伙伴对于毛细管柱的型号应该都不陌生吧，例如一款色谱柱CD-5MS，30m*0.25mm*0.25um，从这些描述中我们可以获得色谱柱的固定相类型，长度，内径和膜厚。
今天小编给您分享毛细管柱的一些知识，希望对您的实验有所帮助。
01 我们常用的毛细管柱的型号有哪些呢？一般从色谱柱的极性由弱到强我们常用的色谱柱包括-1、-5、-35、-50、-624、-1701、-WAX，他们的固定相分别是100%甲基聚硅氧烷、5%苯基-95%甲基聚硅氧烷、35%苯基-65%甲基聚硅氧烷、50%苯基-50%甲基聚硅氧烷、6%氰丙基苯基-94%甲基聚硅氧烷、14%氰丙基苯基-86%甲基聚硅氧烷、聚乙二醇20M。
当然现在也有越来越多的专用柱被大家所熟知，例如脂肪酸甲酯专用柱广泛用来作为食品中脂肪酸的测试分析；血液中酒精检测专用柱用来作为人的血液酒精分析等。
另外还有-1MS、-5MS、-1HT、-5HT的色谱柱，这些后端有MS、HT 后缀的柱子，MS柱主要是流失更低适用于质谱分析，能够尽量降低离子源的污染，减少质谱维护工作、HT柱温度耐受更强，适用于检测例如棕榈酸等需要较高分离温度的化合物检测。
02 针对这么多的色谱柱种类，如何去判断和验证这些色谱柱的性质呢？那就需要了解色谱柱型性能评价的理论知识。
主要包括色谱柱的分离能力、极性以及色谱柱的柱活性。
一般从这三个方面入手就能对色谱柱有充分的了解了。
色谱柱的分离能力主要包括塔板数、总分离效能、分离数和涂渍效率。
塔板数大家都不陌生，是评价柱效的主要指标，有有效塔板数和理论塔板数之分。
总分离效能是指色谱柱在一定条件下对混合物的分离能力。
一般以分离度来判断。
分离数是指在相邻同系物峰之间可插入的组分峰的数目，也是指色谱柱的分离能力，是总分离效能的部分体现。
涂渍效率和生产工艺有关，是表征空柱柱效达到最理想化的程度，一般非极性柱可以到90%以上，极性柱只能在60%-70%左右。
7--第二章毛细管柱色谱法
一、毛细管色谱柱
毛细管柱可由不锈钢，玻璃等制成。 不锈钢毛细管柱由于惰性差，有一定的催化活性。加上不 透明，不易涂渍固定液，已很少使用。
玻璃毛细管柱表面惰性较好，表面易观察，因此长期在使用， 但易折断，安装较困难。 用熔融石英作柱子，这种色谱柱具有化学惰性，热稳定性及 机械强度好，并具有弹性，占有主导地位。

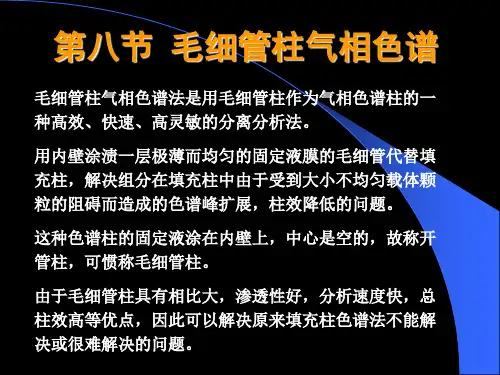

第八节 毛细管柱气相色谱
毛细管柱气相色谱法是用毛细管柱作为气相色谱柱的一 种高效、快速、高灵敏的分离分析法。 用内壁涂渍一层极薄而均匀的固定液膜的毛细管代替填 充柱，解决组分在填充柱中由于受到大小不均匀载体颗 粒的阻碍而造成的色谱峰扩展，柱效降低的问题。 这种色谱柱的固定液涂在内壁上，中心是空的，故称开 管柱，可惯称毛细管柱。 由于毛细管柱具有相比大，渗透性好，分析速度快，总 柱效高等优点，因此可以解决原来填充柱色谱法不能解 决或很难解决的问题。
三、毛细管柱的色谱系统
分流进样：是将液体试样注入进样器使其气化并与载气均匀混合， 然后让少量试样进入色谱柱，大量试样放空。 放空的试样量与进入毛细管柱试样的比称为流比，通常控制在 50:1，500:1。 尚未能很好适用于痕量组分的定量分析以及定量求高的分析。
目前发展了多种进样技术，冷柱头进样等。
习题讲解
（3）流动相流速增加：不会引起分配系数改变
（4）相比减少：不会引起分配系数改变
4.当下列参数改变时: (1)柱长增加,(2)固定相量增加,(3)流动 相流速减小,(4)相比增大,是否会引起分配比的变化?为什么? 答: k=K/ β ,而β =VM/VS ,分配比k除了与组分、两相的性质、 柱温、柱压有关外,还与相比β 有关,而与流动相流速,柱长无关。 故:
二、毛细色谱柱的特点
1、渗透性好，即载气流动阻力小。
常用毛细管色谱柱对应表
毛细管柱应用范围及使用温度一、 SPB-1型非极性柱（键合，聚二甲基硅氧烷）对照品牌：HP-1，DB-1，BP-1，CP-SIL 5CB，UItra-1，007-1，RTx-1，AT-1类似固定相：SE-30，SP-2100，OV-1，OV-101使用温度：-60℃-320℃应用范围：烷烃，芳烃，多环芳烃，醇，酚，酮，酯，醛，胺，卤代烃，吡啶，糖衍生物，氨基酸衍生物，维生素衍生物，镇痛药，农药，溶剂，胆固醇，香料，咖啡，食品添加剂等二、SPB-5型弱极性柱（键合，5%苯基，95%甲基聚硅氧烷）对照品牌：HP-5，DB-5，BP-5，CP-SIL 8CB，UItra-2，007-2，RTx-5，AT-5类似固定相：SE-54，SE-52，OV-73使用温度：-60℃-320℃应用范围：烷基苯，多环芳烃，醇，酚，酮，脂肪酸酯，苯二甲酸酯，硝基芳烃，芳胺，烷基胺，联苯胺，卤代烃，多氯联苯，糖类衍生物，维生素衍生物，有机酸，镇痛药，农药，抗组胺药，溶剂，生物碱，防腐剂，香料等三、 SUPELCOWAX 10型极性柱（键合，聚乙二醇二万）对照品牌：HP-Wax，DB- Wax，BP-20，CP- Wax 52CB，HP-INNO Wax，AT- Wax类似固定相：PEG-20M，CARBOWAX-20M使用温度：35℃-280℃应用范围：低沸点芳烃，醇，酮，酯，醛，醚，乙二醇，丙二醇，甘油，吡啶，胺，亚硝胺，卤代烃，胆汁酸衍生物，冰片，薄荷，精油，香料，酒，苯乙烯，茶，溶剂等四、 SPB-50型中等极性柱（键合，50%二苯基，50%二甲基聚硅氧烷）对照品牌：HP-50，HP-17，DB-17， 007-17，RTx-50，AT-50类似固定相：OV-17，SP-2250使用温度：30℃-310℃应用范围：烷烃，低沸点芳烃，多环芳烃，醇，甘油三酸酯，喹啉，卤素化合物，精油，香料，农药，酯，镇痛药，除草剂等五 SPB-1701型中等极性柱（键合，14%氰丙基，86%二甲基聚硅氧烷）对照品牌：HP-1701，DB-1701， 007-1701，RTx-1701，AT-1701，BP-10，CP-Sil 19C B类似固定相：OV-1701，SP-2250使用温度：室温-280℃应用范围：醇，卤素化合物，有机氯农药，酸性药物，有机磷，除草剂等六、 Nukol型极性柱（键合，该性聚乙二醇）对照品牌：HP-FFAP，DB- FFAP， 007- FFAP， AT-1000，BP-21类似固定相：FFAP ，SP-1000，OV-351，使用温度：60℃-200℃应用范围：脂肪酸，低沸点芳烃，醇，酯，酚，腈，胺，牛奶，有机酸，醛，酮，白酒组份，香料等七、 SPB-1000型极性柱（键合，该性FFAP）使用温度：60℃-200℃游离脂肪酸分析，分析酸性物质和多醇的效果比FFAP好八、 PTE-5，PTE-5QTM型弱极性柱（MS专用柱，键合，5%苯基，95%甲基聚硅氧烷）使用温度：-60℃-320℃对照品牌：HP-5MS，DB-5MS，DB-5.625，XTI-5，BPX625半挥发污染物分析柱（US EPA方法525，625.5，625）应用范围：多氯联苯，胺，有机磷，有机氯农药，含氯除草剂，酚，苯胺，香料等。
毛细管柱选择与各种毛细管柱介绍
一、固定液使用固定相: AT SE-30,AT OV-1组成100%甲基聚硅氧烷极性非极性应用碳氢化合物同类型号DB(HP) -1、AC1、SPB-1、CPSIL5、DM-1、RT-1 使用温度50—300℃固定相: AT OV-101组成100%甲基聚硅氧烷（胶体）极性非极性应用氨基酸、基油同类型号HP-101、AC1 、SP-2100使用温度0—350℃固定相: AT SE-52AT SE-54组成5%苯基甲基聚硅氧烷，1%乙烯基5%苯基甲基聚硅氧烷极性非极性应用多核芳烃、酚、酯、碳氢化合物、药物、醇同类型号DB(HP)-5、AC5、SPB-5、DM-5、CPSiL8、Rtx-5 使用温度50—350℃固定相: AT OV-1701组成7%氰丙基7%苯基甲基聚硅氧烷极性非极性应用药物、醇、酯、硝基化合物同类型号DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701、CP-Sil 19CB 使用温度0—280℃固定相: AT XE-60组成25%氰乙基甲基聚硅氧烷极性中极性应用酯、硝基化合物同类型号DB (HP) -225、AC225使用温度0—280℃固定相: AT OV-17组成50%苯基甲基聚硅氧烷极性中极性应用药物、农药同类型号DB(HP)-17、AC10使用温度0—250℃固定相: AT FFAP组成聚乙二醇—TPA改性极性极性应用酸、醇、醛、酯、腈、酮、基油同类型号DB (HP) –FFAP、SP-1000、Supecl-NUKOL、AC20使用温度50—250℃固定相: AT PEG-20M组成聚乙二醇—20M极性极性应用同类型号HP- Wax、DB-Wax、AC20使用温度50—200℃固定相: AT 农残Ⅰ号AT 农残Ⅱ号组成极性应用六六六、DDT等八种含氯农药拟除虫菊酯类、含磷类农药同类型号SPB-608、HP-608使用温度25—300℃二、毛细管柱内径0.53mm 具有近似填充柱的负荷量，总柱效则远远超过填充柱。
常见气相色谱柱分类及适用范围
常见气相色谱柱分类及适用范围在气相色谱分析中，色谱柱的选择是非常重要的。
根据填料的极性不同，色谱柱可以分为非极性、弱极性、中等极性和强极性。
以下是一些常见的色谱柱及其适用范围。
非极性色谱柱包括DB(HP)-1、AC1、SPB-1、CPSIL5、DM-1、RT-1、HP-101、AC1、SP-2100、DB(HP)-5、AC5、SPB-5和DM-5.这些柱子都是由100%聚二甲基硅氧烷制成的，适用于分离非极性化合物。
中等极性色谱柱包括CPSiL8、Rtx-5、DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701和CP-Sil19CB。
这些柱子的填料具有中等极性，适用于分离中等极性化合物。
极性色谱柱包括DB(HP)–FFAP、SP-1000、Supecl-NUKOL、AC20、HP-Wax、DB-Wax、AC20、SPB-608和HP-608.这些柱子的填料具有高极性，适用于分离极性化合物。
填料的极性可以通过极性指数来表示。
非极性柱子的极性指数通常在1左右，弱极性柱子的极性指数在5左右，中等极性柱子的极性指数在50左右，而强极性柱子的极性指数则在几百到几千之间。
总之，在选择色谱柱时，需要根据待分离化合物的性质和极性来选择合适的柱子。
以下是经过格式修正和改写后的文章：非极性色谱柱适用于许多化合物，如碳氢化合物、氨基酸、基油、多核芳烃、酚、酯、药物和醇等。
其操作温度范围为50℃至300℃，或者是-350℃至50℃，或者是-280℃至350℃。
弱极性色谱柱常使用的两种商品名分别为AC5和OV-5，它们的化学成分分别为XXX和5%Phenyl1%XXX。
这两种色谱柱的区别不是很明显，通常混称使用。
中等极性色谱柱有两种常见的商品名，分别为OV-17和AC10.OV-17的化学成分为XXX和50%二苯基(50%)二甲基聚硅氧烷，而AC10的化学成分为14%XXX和14%氰丙基苯基(其中7%氰丙基7%苯基)(86%)二甲基聚硅氧烷。
毛细管柱选择与各种毛细管柱介绍
一、固定液使用固定相:AT SE-30,AT OV-1组成100%甲基聚硅氧烷极性非极性应用碳氢化合物同类型号DB(HP) -1、AC1、SPB-1、CPSIL5、DM-1、RT-1 使用温度50—300℃固定相:AT OV-101组成100%甲基聚硅氧烷(胶体)极性非极性应用氨基酸、基油同类型号HP-101、AC1、SP-2100使用温度0—350℃固定相:AT SE-52AT SE-54组成5%苯基甲基聚硅氧烷，1%乙烯基5%苯基甲基聚硅氧烷极性非极性应用多核芳烃、酚、酯、碳氢化合物、药物、醇同类型号DB(HP)-5、AC5、SPB-5、DM-5、CPSiL8、Rtx-5 使用温度50—350℃固定相:AT OV-1701组成7%氟丙基7%苯基甲基聚硅氧烷极性非极性应用药物、醇、酯、硝基化合物同类型号DB(HP)-1701、AC10、DB-1701、SPB-1701、RT-1701、CP-Sil 19CB 使用温度0—280℃固定相:AT XE-60组成25%氟乙基甲基聚硅氧烷极性中极性应用酯、硝基化合物同类型号DB (HP) -225、AC225使用温度0—280℃固定相:AT OV-17组成50%苯基甲基聚硅氧烷极性中极性应用药物、农药同类型号DB(HP)-17、AC10使用温度0—250℃固定相:AT FFAP组成聚乙二醇一TPA改性极性极性应用酸、醇、醛、酯、睛、酮、基油同类型号DB (HP) -FFAP、SP-1000、Supecl-NUKOL、AC20使用温度50—250℃固定相:AT PEG-20M组成聚乙二醇一20M极性极性应用同类型号HP- Wax、DB-Wax、AC20使用温度50—200℃固定相:AT农残工号AT农残口号组成极性应用六六六、DDT等八种含氯农药拟除虫菊酯类、含磷类农药同类型号SPB-608、HP-608使用温度25—300℃二、毛细管柱内径0.53mm具有近似填充柱的负荷量，总柱效则远远超过填充柱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
毛细管柱应用范围及使用温度
一、SPB-1型非极性柱（键合，聚二甲基硅氧烷）
对照品牌：HP-1，DB-1，BP-1，CP-SIL 5CB，UItra-1，007-1，RTx-1，AT-1
类似固定相：SE-30，SP-2100，OV-1，OV-101
使用温度：-60℃-320℃
应用范围：烷烃，芳烃，多环芳烃，醇，酚，酮，酯，醛，胺，卤代烃，吡啶，糖衍生物，氨基酸衍生物，维生素衍生物，镇痛药，农药，溶剂，胆固醇，香料，咖啡，食品添加剂等
二、SPB-5型弱极性柱（键合，5%苯基，95%甲基聚硅氧烷）
对照品牌：HP-5，DB-5，BP-5，CP-SIL 8CB，UItra-2，007-2，RTx-5，AT-5
类似固定相：SE-54，SE-52，OV-73
使用温度：-60℃-320℃
应用范围：烷基苯，多环芳烃，醇，酚，酮，脂肪酸酯，苯二甲酸酯，硝基芳烃，芳胺，烷基胺，联苯胺，卤代烃，多氯联苯，糖类衍生物，维生素衍生物，有机酸，镇痛药，农药，抗组胺药，溶剂，生物碱，防腐剂，香料等
三、SUPELCOWAX 10型极性柱（键合，聚乙二醇二万）
对照品牌：HP-Wax，DB- Wax，BP-20，CP- Wax 52CB，HP-INNO Wax，AT- Wax 类似固定相：PEG-20M，CARBOWAX-20M
使用温度：35℃-280℃
应用范围：低沸点芳烃，醇，酮，酯，醛，醚，乙二醇，丙二醇，甘油，吡啶，胺，亚硝胺，卤代烃，胆汁酸衍生物，冰片，薄荷，精油，香料，酒，苯乙烯，茶，溶剂等
四、SPB-50型中等极性柱（键合，50%二苯基，50%二甲基聚硅氧烷）
对照品牌：HP-50，HP-17，DB-17，007-17，RTx-50，AT-50
类似固定相：OV-17，SP-2250
使用温度：30℃-310℃
应用范围：烷烃，低沸点芳烃，多环芳烃，醇，甘油三酸酯，喹啉，卤素化合物，精油，香料，农药，酯，镇痛药，除草剂等
五SPB-1701型中等极性柱（键合，14%氰丙基，86%二甲基聚硅氧烷）
对照品牌：HP-1701，DB-1701，007-1701，RTx-1701，AT-1701，BP-10，CP-Sil 19CB 类似固定相：OV-1701，SP-2250
使用温度：室温-280℃
应用范围：醇，卤素化合物，有机氯农药，酸性药物，有机磷，除草剂等
六、Nukol型极性柱（键合，该性聚乙二醇）
对照品牌：HP-FFAP，DB- FFAP，007- FFAP，AT-1000，BP-21
类似固定相：FFAP ，SP-1000，OV-351，
使用温度：60℃-200℃
应用范围：脂肪酸，低沸点芳烃，醇，酯，酚，腈，胺，牛奶，有机酸，醛，酮，白酒组份，香料等
七、SPB-1000型极性柱（键合，该性FFAP）
使用温度：60℃-200℃
游离脂肪酸分析，分析酸性物质和多醇的效果比FFAP好
八、PTE-5，PTE-5QTM型弱极性柱（MS专用柱，键合，5%苯基，95%甲基聚硅氧烷）使用温度：-60℃-320℃
对照品牌：HP-5MS，DB-5MS，DB-5.625，XTI-5，BPX625
半挥发污染物分析柱（US EPA方法525，625.5，625）
应用范围：多氯联苯，胺，有机磷，有机氯农药，含氯除草剂，酚，苯胺，香料等
