地震资料解释
地震勘探资料解释
06 结论与展望
CHAPTER
地震勘探资料解释的挑战与对策
挑战
地震勘探资料解释面临诸多挑战，如复杂地 质构造、低信噪比、多解性等。
对策
采用先进技术手段，如高分辨率成像、多分 量地震数据处理、深度学习等，提高资料解 释的准确性和可靠性。
未来发展方向与技术革新
发展方向
未来地震勘探资料解释将更加注重多学科交 叉融合，加强地球物理、地质学、计算机科 学等多领域合作，共同推进地震勘探资料解 释技术的发展。
总结词
数据整理是预处理的第一步，主要任务是检查数据完整性，剔除异常值和缺失值，并对 数据进行分类和排序。格式转换则是将原始数据转换成统一格式，以便后续处理和分析。
详细描述
在进行地震勘探资料解释之前，需要对收集到的数据进行整理，确保数据完整、准确。这一步骤包括 检查数据的完整性，对缺失值和异常值进行处理。根据数据的类型和特性，将数据分类并排序，以便
地震勘探广泛应用于石油、天然气、矿产资源等领域，为地 质学家和工程师提供重要的地质资料，帮助确定地下资源的 分布和储量。
地震勘探资料解释的意义
地震勘探资料解释是将地震波测量数据转化为地质信 息的关键环节，是地震勘探工作的核心。
解释结果对于地质勘探、资源开发、环境保护等领域 具有重要意义，能够为矿产资源开发、油气田勘探、
通过对比不同地震记录的层位信息，确定地下岩层的空间位置和分布范围。
详细描述
层位对比法利用地震波在地下传播的时差信息，对不同地震记录进行层位标定和 对比，确定地下岩层的空间位置和分布范围，为地质构造和油气藏的勘探提供通过分析地震波的各种属性，如振幅、频率、相位等，推断地下岩层的物理性质和结构特征。
更好地进行后续分析。同时，为了便于处理和分析，需要将原始数据转换成统一的格式。
地震资料综合解释
地震资料处理（仅供参考）一名词解释（1）地震相干体：由三维地震数据体经过相干处理而得到的一个新的数据体，其基本原理是在三维数据体中，求每一道每一样点处小时窗内分析点所在道与相邻道波形的相似性，形成一个表征相干性的三维数据体，即计算时窗内的数据相干性，把这一结果赋予时窗中心样点。
（2）时移地震：利用不同时间观测的三维地震有效信息的差异进行储层监测，完善油气藏管理方案，提高油气采收率。
（3）地震亮点：指在地震剖面上，由于地下气藏的存在所引起的地震反射波振幅相对增强的“点”。
（4）地震反演：根据各种位场(电位、重力位等)、波场(声波、弹性波等)、电磁场和热学场等的地球物理观测数据去推测地球内部的结构形态及物质成分，定量计算其相关物理参数的过程。
（5）地震三维数据体：三维地震勘探经过三维地震资料处理后形成一个三维数据体，由采集的几何形态确定的（处理期间可能调整的）规则间距的正交数据点的排列。
（6）地震属性：表征地震波几何形态、运动学、动力学和统计学特征、由数学变换、或者物理变换引入的物理量。
（7）地震层序：地震层序是沉积层序在地震剖面图上的反映。
在地震剖面图上找出两个相邻的反映地层不整合接触的界面，则两个界面之间的地层叫做一个地震层序。
（8）AVO：（Amplitude Versus Offset）技术——利用振幅随炮检距或AVO 偏移距的变化来估算界面两侧介质的泊松比，进而推断介质的岩性（9）三维可视化：三维可视化是用于显示描述和理解地下及地面诸多地质现象特征的一种工具，广泛应用于地质和地球物理学的所有领域，通过计算机交互绘图和成像，从复杂的数据集中提取有意义信息的方法。
（10）地震资料综合解释：地震资料解释就是把这从野外采集的经过处理的资料转化成地质术语，即根据地震资料确定地质构造形态和空间位置，推测地层的岩性、厚度及层间接触关系，确定地层含油气的可能性，为钻探提供准确井位等。
二简答题1识别亮点的标志：(1)振幅异常(2)极性反转(3)水平反射同相轴的出现（平点）(4)速度下降(5)吸收衰减2.三维地震勘探有哪些优势(1）野外施工方便灵活，不受地形、地物条件的限制，满足面积观测、覆盖次数和炮检距相同即可。
地震资料解释课程设计
地震资料解释课程设计一、教学目标本节课的学习目标包括：1.知识目标：学生能够理解地震资料的基本概念，掌握地震波的传播特性，了解地震资料解释的方法和步骤。
2.技能目标：学生能够运用地震资料解释的方法，分析地震剖面图，识别地震相，解释地下结构。
3.情感态度价值观目标：学生能够认识到地震资料解释在石油勘探和地质研究中的重要性，培养对地震资料解释工作的兴趣和责任感。
二、教学内容本节课的教学内容主要包括：1.地震资料的基本概念：地震波的传播特性，地震剖面图的构成和解读。
2.地震资料解释的方法和步骤：地震相的识别，地下结构的解释，地震资料的解释原则。
3.地震资料解释的应用：石油勘探，地质研究。
三、教学方法本节课采用多种教学方法，包括：1.讲授法：讲解地震资料的基本概念，地震资料解释的方法和步骤。
2.讨论法：分组讨论地震剖面图的解读，地震相的识别。
3.案例分析法：分析实际地震资料解释案例，加深学生对地震资料解释的理解。
4.实验法：学生动手操作地震资料解释软件，进行实际地震资料的解释。
四、教学资源本节课的教学资源包括：1.教材：《地震资料解释教程》2.参考书：《地震学基础》，《石油勘探地震学》3.多媒体资料：地震剖面图的图片和视频，地震资料解释软件的教程。
4.实验设备：计算机，地震资料解释软件。
五、教学评估本节课的评估方式包括：1.平时表现：通过观察学生在课堂上的参与程度、提问回答等情况，评估学生的学习态度和理解程度。
2.作业：布置相关的地震资料解释练习题，评估学生对地震资料解释方法和步骤的掌握情况。
3.考试：进行一次地震资料解释的考试，评估学生对地震资料解释的知识和技能的掌握程度。
评估方式应客观、公正，能够全面反映学生的学习成果。
教师应及时给予反馈，帮助学生提高。
六、教学安排本节课的教学安排如下：1.教学进度：按照教材的章节顺序，合理安排每个章节的教学内容和时间。
2.教学时间：每节课安排45分钟，确保有足够的时间进行教学活动和学生的练习。
地震资料解释

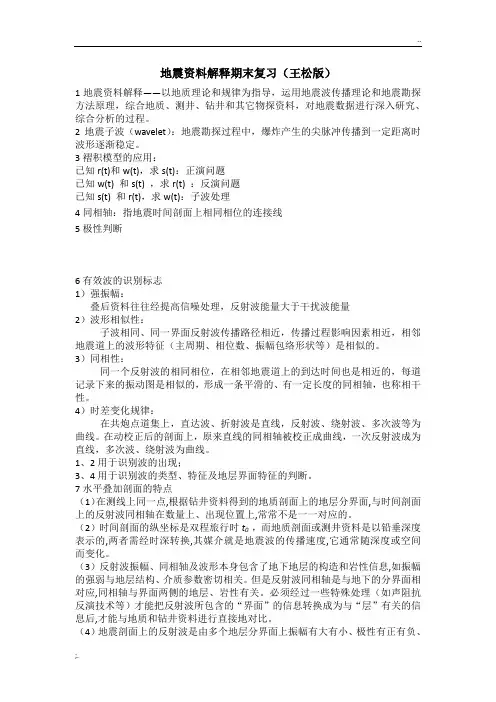

地震资料解释期末复习（王松版）1地震资料解释——以地质理论和规律为指导，运用地震波传播理论和地震勘探方法原理，综合地质、测井、钻井和其它物探资料，对地震数据进行深入研究、综合分析的过程。
2地震子波（wavelet）：地震勘探过程中，爆炸产生的尖脉冲传播到一定距离时波形逐渐稳定。
3褶积模型的应用：已知r(t)和w(t)，求s(t)：正演问题已知w(t) 和s(t) ，求r(t) ：反演问题已知s(t) 和r(t)，求w(t)：子波处理4同相轴：指地震时间剖面上相同相位的连接线5极性判断6有效波的识别标志1）强振幅：叠后资料往往经提高信噪处理，反射波能量大于干扰波能量2）波形相似性：子波相同、同一界面反射波传播路径相近，传播过程影响因素相近，相邻地震道上的波形特征（主周期、相位数、振幅包络形状等）是相似的。
3）同相性：同一个反射波的相同相位，在相邻地震道上的到达时间也是相近的，每道记录下来的振动图是相似的，形成一条平滑的、有一定长度的同相轴，也称相干性。
4）时差变化规律：在共炮点道集上，直达波、折射波是直线，反射波、绕射波、多次波等为曲线。
在动校正后的剖面上，原来直线的同相轴被校正成曲线，一次反射波成为直线，多次波、绕射波为曲线。
1、2用于识别波的出现；3、4用于识别波的类型、特征及地层界面特征的判断。
7水平叠加剖面的特点（1）在测线上同一点,根据钻井资料得到的地质剖面上的地层分界面,与时间剖面上的反射波同相轴在数量上、出现位置上,常常不是一一对应的。
（2）时间剖面的纵坐标是双程旅行时t0 ，而地质剖面或测井资料是以铅垂深度表示的,两者需经时深转换,其媒介就是地震波的传播速度,它通常随深度或空间而变化。
（3）反射波振幅、同相轴及波形本身包含了地下地层的构造和岩性信息,如振幅的强弱与地层结构、介质参数密切相关。
但是反射波同相轴是与地下的分界面相对应,同相轴与界面两侧的地层、岩性有关。
必须经过一些特殊处理（如声阻抗反演技术等）才能把反射波所包含的“界面”的信息转换成为与“层”有关的信息后,才能与地质和钻井资料进行直接地对比。
地震资料综合解释资料
名词解释：1.褶积模型：地震记录的褶积模型是当今地震勘探中三大环节的主要理论基础之一，其应用十分广泛，主要表现在三大方面：正演、反演和子波处理。
层状介质的一次反射波通常用线性褶积模型表示 ,即：式中:w(t)为系统子波;r(t)为反射系数函数,符号“*”表示褶积运算。
2.分辨率：分辨能力是指区分两个靠近物体的能力。
度量分辨能力强弱的两种表示：一是距离表示，分辨的垂向距离或横向范围越小，则分辨能力越强；二是时间表示，在地震时间剖面上，相邻地层时间间隔 dt 越小，则分辨能力越强。
时间间隔 dt 的倒数为分辨率。
垂向分辨率是指沿地层垂直方向所能分辨的最薄地层厚度。
横向分辨率是指横向上所能分辨的最小地质体宽度。
3.薄层解释原理：Dt<T/4 或 Dh 在 l/8 与 l/4 之间，合成波形的振幅与 Dt 近似成正比，可用合成波形的振幅信息来估算薄层厚度，这一工作称之为薄层解释原理。
4.时间振幅解释图版：我们把层间旅行时差Δ t 与实际地层的时间厚度Δ T 的关系曲线以及薄层顶底反射的合成波形的相对振幅Δ A 与实际地层的时间厚度Δ T 的关系曲线统称为时间－振幅解释图版。
5.协调厚度：在相对振幅ΔA 与实际地层时间厚度ΔT 的关系曲线上，ΔA 最大值所对应的地层厚度称为调谐厚度。
协调脉冲。
6.波长延拓：用数学的方法把波场从一个高度换算到另一个高度，习惯上称之为波场延拓。
7.同相轴：各接收点属于同一相位振动的连线。
8.波的对比：根据反射波的一些特征来识别和追踪同一反射界面反射波的工作，方法：相位对比、波组或波系对比、沿测网的闭合圈对比、研究异常波、剖面间的对比。
9.剖面闭合：相交测线的交点处同一反射波的 t0 时间应相等，是检验波的对比追踪是否正确的重要方法。
10.广义标定：是指利用测井、钻井资料所揭示的地质含义 (岩性、层厚、含流体性质等) 和地震属性参数(如振幅、波形、频谱、速度等)之间的对比关系，判别或预测远离或缺少井控制区域内地震反射信息 (如同相轴、地震相、各种属性参数等)的地质含义。
关于地震的资料
关于地震的资料
关于地震的资料
关于地震的资料（一）：
地震(earthquake)又称地动、地振动，是地壳快速释
放能量过程中造成振动，期间会产生地震波的一种自然现象。
全
球每年发生地震约五百五十万次。
地震常常造成严重人员伤亡，
能引起火灾、水灾、有毒气体泄漏、细菌及放射性物质扩散，还
可能造成海啸、滑坡、崩塌、地裂缝等次生灾害。
主要资料
地球分为三层：中心层是地核，中间是地幔，外层是地壳。
地震不仅仅发生在地壳之中，也会发生在软流层当中。
据地
震部门测定，深源地震一般发生在地下300~700km处。
到目前为止，已知的最深的震源是720公里。
[1]从这一点来看，传统的
板块挤压地层断裂学说并不能合理解释深源地震，因为720公里
深处并不存在固态物质。
超级地震指的是震波极其强烈的大地震。
但其发生占总地震7%~21%，破坏程度是原子弹的数倍，所以超级
地震影响十分广泛，是十分具有破坏力的。
[由
整理]。
第七章地震资料解释
保证对比质量的可靠方法，在测线交点处t 时间应相等。
(4)利用偏移剖面进行对比
水平叠加存在偏移问题，当构造较复杂时，波与波出现斜交
三、基本地震波场的认识
向斜、背斜、Leabharlann 裂等特殊构造会形成回转波、发散波、绕射波 和断面波等，这些特殊波在时间剖面上的空间分布，回声时间的大 小、振幅的强弱、同相轴的连续性构成了地震波场。
图7.6 断面反射波图
特点：（图7.6示） (1) 断面波与下降盘 反射波斜交，长度变长、倾角变缓。 (2)反射连绕射，绕射连断面波，断面波又连绕射波。
四、时间剖面的地质解释 地质解释任务：
① 确定反射层的地质属性；
② 了解地层厚度的变化及接触关系；
③ 对断层等地质构造作出解释；
④ 绘制地震地质解释剖面图 1.反射层地质层位的确定(标定)
(3)相位标志
因为有效波记录时间已校正为同一基准面上接收的t0时间，因此， 来自同一界面的反射波相同波峰相位的连线与相应的反射界面段的 形态相似。
2.实际对比方法
(1)从主测线开始对比
主测线：指垂直构造走向、信噪比高、同相轴连续性好的测线。
(2)重点对比标准层
标准层：指振幅强、同相轴连续性好、可在整个工区内连续追 踪的目标反射层。
②然后在深度剖面上S1点作长 度为Z01的垂线，以端点为圆心、 R01为半径作圆弧，对S2、S3点作 同样处理，这些圆弧的包络即为 反射面。
2.平面图的绘制
图 7.10 连续介质深度剖面绘制示意图
(1)法向深度、视深度、真深度 的相互关系
如图7.11示。测线X与地层走向
斜交。
α（方位角）－ 测线与地层倾
向之间的夹角。
地震资料的构造解释
（华东）
合成地震记录标定
• 资料普遍，花费 很少，可以灵活 调整，实现较好 的标定效果，因 此最为常用。
（华东）
合成地震记录标定
AC
SP ILD
地震 子波
- +
反射系数 贡献分析
合成地 震记录
井 旁 地震道
TI
气 油
TII
（华东）
合成地震记录标定
（华东）
合成地震记录标定
（华东）
合成地震记录标定
（华东）
相位对比
• 在剖面内进行反射波对比时，优先选择振幅强、连 续性好的同相轴进行对比追踪。
（华东）
波组对比 • 波组:是指比较靠近的若干个反射界面产生的反射
波组，一般是由某一反射标准层及邻近的几个反射 波组组成，能连续追踪，具有较稳定的波形特征， 各波出现的次序和时间间隔都有一定的规律。
• 波系对比:由两个或两个以上波组所组成的反射波
（华东）
§2.2 反射波对比
• 反射波对比就是在地震资料（一般是剖面）内对比 解释同一个界面的反射波。 • 对比原则：来自地下同一反射界面或薄层组的反射 波在相邻地震道上表现出相似的特点。 • 地震剖面上反射波的识别标志： –振幅显著增强；
–波形相似； –同相性； –时差变化规律；
（华东）
反射波的识别标志
（华东）
地震资料的构造解释
• 利用地震资料进行构造解释的任务是：
①确定标准反射层及其相当的地质层位，研究地层的 厚度变化及其接触关系； ②了解构造形态及其特征； ③确定断层的存在及其性质、断距和断面产状； ④了解盆地基底的埋藏深度、即沉积岩的厚度； ⑤划分盆地内的次一级构造单元、构造带及局部构造；
这是由于断层的错动引起 的两侧地层产状突变，或 是断层面的屏蔽作用和对 射线的畸变造成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 地震剖面
地震剖面的显示方式：
波形显示 变面积显示 变密度显示 波形+变面积显示 波形+变密度显示
2020/5/7
27
2 地震剖面
20波20形/5显/7 示
变面积显示
变2变8密密度度显显示示
1 地震波对比的基本原则
2020/5/7
波形+变面积显示
29
2 地震剖面
2020/5/7
因而，它们的叠加结果——地震记录上的反射子波组， 其波组特征（相位个数，哪个相位最强等），也一定具 有某些相对稳定的性质。
这就是地震记录面貌形成的过程。
2020/5/7
15
1 地震记录的形成
地震道f(t)是有效波s(t)和干扰波n(t)叠加组成的，即：
f (t) s(t) n(t)
层状介质的一次反射纵波通常用线性褶积模型表示：
2020/5沿/7任意方向切出的垂直剖面
52
2020年5月7日10时
53
27分
2020年5月7日10时
干扰波由非激发干扰n0(t)，噪音背景n1(t)及规则干扰 N(t)叠加而成，即：
n(t) n0 (t) n1(t) N (t)
规则干扰分两类：
一类与地质结构有关，称第一类规则干扰N1(t)，包括多次波， 反射-折射波，转换波，断面波，绕射波，伴随波，折射波，瑞雷
波，勒夫波，斯通利波等，这类波在某些特定条件下可转换为有
同相轴：一串套得很好的波峰（谷） 相位：通常用波峰（谷）的数量来描述 复波（波组）：地震记录上的反射同相轴，往往
是一组相邻反射波叠加形成的。 波系：相邻几套稳定的波组
2020/5/7
25
2 地震剖面
•同相轴 •相位 •波组 •波系
2020/5/7
同相轴 第一相位 第二相位 第三相位
波组Ⅰ 26 波组Ⅱ
2020/5/7
38
2 地震剖面
振幅显著增强
2020/5/7
39
2 地震剖面
波形特征
2020/5/7
40
2 地震剖面
时20差20/变5/7化规律
41
3 水平切片
地震切片的分类：
等时切片 沿层切片
2020/5/7
42
3 水平切片
2020/5/7
等时切片
43
3 水平切片
2020/5/7
修改油藏地质模型，调整开发方案。
2020/5/7
5
地震资料解释
地震资料解释工作方式
手工纸剖面，20世纪80年代以前主要的工作方式
人机交互的工作站，目前主要的工作方式
国外：geoquest->geoframe，Landmark
国内：Gristation，Griseis，Geoscope
2020/5/7
2 地震剖面
2020/5/7
水 平 叠 加 剖 面
深 度 偏 移 剖 33 面
2 地震剖面
水平叠加剖面的特点：
经过水平叠加后得到的时间剖面，已相当于在地 面各点自激自收的剖面，一般在地层倾角小，构造简 单的情况下，能较直观地反映地下地质构造特征，同 时保留了各种地震波的现象和特点，为我们进行地质 解释提供了直观和丰富的资料。
效波。
另一类与地质结构无关，称为第二类规则干扰N2(t)，包括水 中鸣震，气泡效应，地表及海面散射等多次波。
2020/5/7
19
1 地震记录的形成
时间域：s(t) w(t) * r(t)
频率域：S( j ) W ( j ) R( j ) S ( j )、W ( j )、R( j )分别是s(t)、w(t)、r(t)经傅里叶变换后的频谱
波形+变密度显示
30
2 地震剖面
地震剖面的分类：
叠加剖面：水平叠加（时间/深度）剖面
偏移剖面： 按叠加偏移处理顺序分为：叠加偏移剖面、偏移叠加 偏移。 按偏移速度变化特点分为：时间偏移剖面、深度偏移 剖面。
2020/5/7
31
2 地震剖面
2020/5/7(a)水平叠加剖面
（b）偏移32剖面
沿层切片
44
3 水平切片
2020/5/7
45
3 水平切片
水平切片包含的地质信息：
1 反射层的走向（水平切片上同向轴的延伸方向）
2 反射界面的厚度
3 反射界面的倾角
4 断层和其它地质界线的交线
垂直剖面包含的地质信息：
1 各反射界面的反射时间（深度）
2 地层厚度
3 铅垂面内断层的垂直落差
2020/5/7
21
1 地震记录的形成
实际地震反射记录
f(t)=w(t)*r(t)+n(t)
2020/5/7
22
2 地震剖面
单炮地震记录： •线号 •道号
2020/5/7
23
2 地震剖面
2020/5/7
Zk_297.2_stack
水 平 叠 加 剖 面
•线号 •道号
24
2 地震剖面
基本术语：
第七章 地震勘探资料解释
2020/5/7
3
2020/5/7
4
地震资料解释
地震资料解释分类：
把采集和处理后的资料转化成抽象的地质术语，即确定构造形态空间位置， 推测地层的岩性、厚度、层间接触关系，确定地层含油气的可能性，为钻 探提供准确井位。
构造解释：利用反射波旅行时，速度等信息，查明地下地层构造形态、埋 深、接触关系
20240/5铅/7垂面内反射层的视倾角
46
3 水平切片
水平切片的特点:
1 水平切片是利用平行于时间（或深度）基准面 的平面切割3D数据体得到的。水平切片上的反 射同相轴是上述平面切割各层反射波得到的图像。 同相轴的宽度与反射波的频率及界面倾角有关。
频率越小，同相轴越宽； 界面倾角越小，同相轴越宽； 水平切片上反射同相轴的走向是界面的走向。
地震子波是除反射系数以外的综合影响的结果。 地层响应、透过响应、接收器响应、仪器响应都是
滤波作用。
2020/5/7
17
1 地震记录的形成
对震源子波滤波，相当于它们的时间域响应与震源子波连 续褶积：
w(t) o(t) * g(t) * (t) * d (t) *i(t)
w1 (t) * (t) * d (t) *i(t)
T
s(t) w(t) * r(t) 0 w( )r(t )d
w(t) : 地震子波wavelet r(t) : 反射系数reflectan ce *：褶积运算
2020/5/7
16
1 地震记录的成
地震子波是由震源子波o(t)经地层滤波器g(t)，形 成地下子波w1(t)，然后逐层反射-投射（透过响应 τ(t)）-反射，最后被地面接收器d(t)接收，并由 仪器i(t)记录后形成的。
换为与层有关的信息，才能与地质、钻井资料进行直接对比。
2020/5/7
35
2 地震剖面
4 地震剖面上的反射波是由多个地层分界面上振幅有大
有小，极性有正有负，到达时间有先有后的反射子波叠加、复
合的结果。而复合子波的形成取决于地下地层结构的稳定性，
如薄层厚度、岩性、砂泥岩比等。
5 水平叠加剖面上常出现各种特殊波，如绕射波、断面
的地震反射子波，到达地面一
个地质点时，相互迭加，形成
复波。 S点接收到的来自R1，
R2，R3界面的地震子波，相互
迭加的结果，①+②+③的复波。
它到此已分不出哪是R1上的波
形，哪是R2上的波形，哪是R3
上的波形。
2020/5/7
岩层较薄，三11个反射波迭加在一 起不能分辨
1 地震记录的形成
注意：地震记录上看到的一个反射波组，并不是 简单的等于一个反射波，即：并不是来自一个界面上 的反射波，而是来自一组靠得很近的界面的许多地震 子波迭加的结果。因此，地震记录上的一个反射波组 也就并不严格的对应于地层柱状图上的一个地层分界 面了。
严格讲是有差别的，并且
这些反射子波在振幅上有
大有小，极性有正有负，
到达时间有先有后。
2020/5/7
8
1 地震记录的形成
炸 药 附 近 脉 冲
地 层 中 脉 冲
2020/5/7
炸 药 附 近 脉 冲 频 谱
地
层
中
脉
冲
频
9
谱
1 地震记录的形成
地震记录与地震子波的关系
貌
的地形下成地有层影的响厚。薄设对地于震记子录
51
27分
4 三维数据体
三维地震采集得到空间采样很密集的数据，经处理 后得到3D地震数据体。 3D数据体里是正交排列的 数据点，在同一方向上的数据点间隔是相等的。利 用3D数据体可得到供解释的剖面或切片：
纵（主）测线垂直剖面
横（联络）测线垂直剖面
水平时间（或深度）切片
沿层切片
断层切片
连接几口井切出的垂直剖面
面 波
t
的延续时间为Δt，穿越岩层的
往返时间为Δτ。
岩层较厚，Δτ>Δt，同一接
t 收点收到的来自界面R1和R2的两个反
射面也可以分开。形成两个单波。保
留着各自的波形特征。这种情况，一
般较少。
岩层较厚，二个反射波可以分开
2020/5/7
10
1 地震记录的形成
岩层较薄时， Δτ<Δt，
来自相距很近的各个反射界面
波、回转波、侧面波等，这些波的同向轴形态并不表示真实的
地质形态。
2020/5/7
36
2 地震剖面
地震剖面上波的识别标志
1 同相性 2 振幅显著增强 3 波形特征 4 时差变化规律 1.2可识别在地震剖面上是否有个一波出现 3.4可进一步识别波的类型
