天然气调压器系统的故障分析及排除
燃气调压器常见故障及解决方法
燃气调压器常见故障及解决方法简介燃气调压器是燃气供应系统中的一个紧要构成部分，紧要作用是对进入建筑物的燃气进行调压，确保燃气压力在安全范围内。
然而，由于长时间的使用，燃气调压器会显现一些故障。
本文将总结燃气调压器常见的故障及解决方法。
常见故障1. 调压器显现漏气调压器显现漏气的原因有很多，其中最常见的是调压器的密封部件失效或损坏，导致气体从密封部分泄漏。
同时，调压器内部的其他部件也有可能显现损坏或磨损，导致气体泄漏。
显现漏气的情况会导致燃气系统无法正常工作，甚至显现不安全。
2. 调压器失效调压器失效是一个比较严重的问题，由于它会导致燃气压力过高或过低，燃烧不充分或者燃气泄漏等问题。
一般来说，调压器失效的原因紧要包括内部部件损坏或者调压器长期使用过程中磨损严重。
3. 调压器压力异常调压器压力异常指的是调压器输出的压力偏离了设定值，一般表现为压力过高或过低。
这种情况可能会导致燃气无法正常供应，或者燃气供应过剩从而造成挥霍，甚至会对燃气系统造成损伤。
解决方法1. 更换密封部件当调压器显现漏气时，首先需要查找漏气的位置。
假如是调压器的密封部件显现了故障，那么我们需要更换这些密封部件。
一般来说，密封部件可以通过拆卸调压器进行更换。
需要注意的是，在更换密封部件之后，需要进行调压器的密封性测试，确保调压器正常运行。
2. 更换调压器对于已经失效的调压器，需要适时更换。
在更换前，需要选购合适的调压器，并且依据燃气系统的压力需求进行调整。
更换调压器时确定要注意操作安全，避开燃气泄漏，否则会造成不可预料的后果。
3. 调整调压器设定值假如调压器输出的压力偏离了设定值，我们可以通过调整调压器的设定值来解决这个问题。
依据调压器的实在型号，我们可以通过调整调压器上的调整阀或者掌控电路来进行调整。
需要注意的是，调整时需要遵奉并服从操作步骤，避开对调压器产生破坏。
总结作为燃气系统中的一部分，调压器有侧紧要的作用。
了解燃气调压器的常见故障及解决方法，对于确保燃气系统的正常运行特别紧要。
天然气压缩机常见故障及处理(1)
中石油昆仑燃气公司
天然气压缩机常见故障及处理
二、活塞杆故障 往复式压缩机活塞杆断裂事故也较为常见，据报道约占 压缩机事故的25%左右，尤其是对称平衡型压缩机，活塞 杆断裂事故约达51%。 活塞杆断裂不仅损害活塞和气缸，而且还由于对其他零 部件的连锁性破坏，导致气体泄漏，带来人员伤亡，生产 装置损毁等一系列严重事故，因此在操作中必须予以足够 重视。
4、气缸与滑道对中不良；气缸 拉伤
处理办法
1、检查排气阀，并消除故障 2、检查温度超高的原因并进行处理 3、检查冷却系统，提升冷却效果 1、检查气阀并消除故障 2、检查铝垫等，并适当增大容积 3、更换油封或适当减少润滑油量 4、提升脱水效果、加大排污 5、检查缸体内部并取出异物 6、检查并采取相应措施 7、更换填料 1、添加冷却水、提高水压、排气 2、拆卸维修或更换 3、调整压力 4、调整滑道位置；清理异物。
设计缺陷 零件质量低劣 安装检验质量不 符合要求
中石油昆仑燃气公司
天然气压缩机常见故障及处理
故障的为危害 • 危害
1.机组的故障停机会引起生产装置的停产，对企业 、下游用户、社会造成巨大的经济损失。 2.故障可能导致事故，造成设备损坏、人员伤亡。
中石油昆仑燃气公司
天然气压缩机常见故障及处理
压缩机故障处理的基本方法和原则
活塞杆发生断裂的位置多在活塞连接处与十字头连接处 ，其原因主要如下：
中石油昆仑燃气公司
天然气压缩机常见故障及处理
1.活塞杆的螺纹由于螺纹牙型圆角半径小，应力集 中严重，容易在循环荷载下产生裂纹，若不能及 时发现，则容易断裂。 2.活塞杆的材质和热处理有问题。例如存在粗晶、 偏析及强度和塑性不符合要求。 3.连接螺纹松动或间距过大。 4.因其他故障而超负荷。

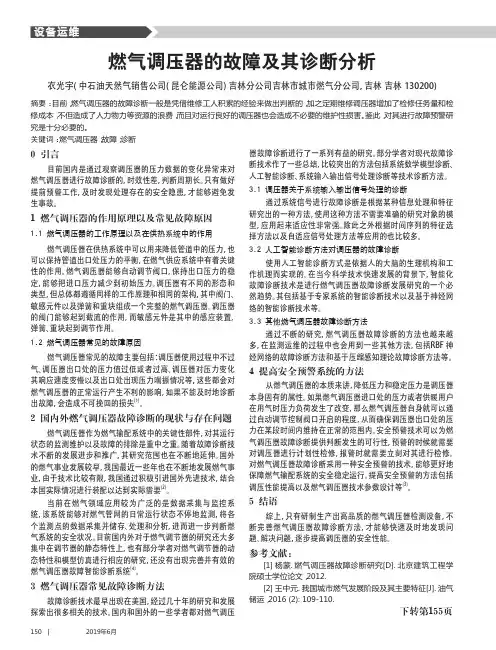

燃气调压器的故障及其诊断分析
3 燃气调压器常见故障诊断方法
故障诊断技术最早出现在美国，经过几十年的研究和发展 探索出很多相关的技术。国内和国外的一些学者都对燃气调压
器故障诊断进行了一系列有益的研究。部分学者对现代故障诊 断技术作了一些总结，比较突出的方法包括系统数学模型诊断、 人工智能诊断、系统输入输出信号处理诊断等技术诊断方法。
3.3 其他燃气调压器故障诊断方法
通过不断的研究，燃气调压器故障诊断的方法也越来越 多，在监测运维的过程中也会用到一些其他方法，包括RBF 神 经网络的故障诊断方法和基于压缩感知理论故障诊断方法等。
4 提高安全预警系统的方法
从燃气调压器的本质来讲，降低压力和稳定压力是调压器 本身固有的属性。如果燃气调压器进口处的压力或者供暖用户 在用气时压力负荷发生了改变，那么燃气调压器自身就可以通 过自动调节控制阀口开启的程度，从而确保调压器出口处的压 力在某段时间内维持在正常的范围内。安全预警技术可以为燃 气调压器故障诊断提供判断发生的可行性，预警的时候就需要 对调压器进行计划性检修，报警时就需要立刻对其进行检修。 对燃气调压器故障诊断采用一种安全预警的技术，能够更好地 保障燃气输配系统的安全稳定运行。提高安全预警的方法包括 调压性能提高以及燃气调压器技术参数设计等[3]。
0 引言
目前国内是通过观察调压器的压力数据的变化异常来对 燃气调压器进行故障诊断的，时效性差，判断周期长。只有做好 提前预警工作，及时发现处理存在的安全隐患，才能够避免发 生事故。

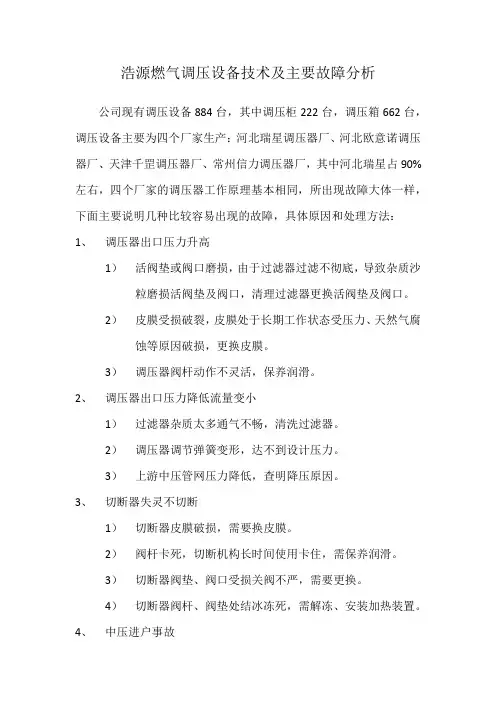

燃气调压设备技术及主要故障分析
浩源燃气调压设备技术及主要故障分析公司现有调压设备884台，其中调压柜222台，调压箱662台，调压设备主要为四个厂家生产：河北瑞星调压器厂、河北欧意诺调压器厂、天津千罡调压器厂、常州信力调压器厂，其中河北瑞星占90%左右，四个厂家的调压器工作原理基本相同，所出现故障大体一样，下面主要说明几种比较容易出现的故障，具体原因和处理方法：
1、调压器出口压力升高
1）活阀垫或阀口磨损，由于过滤器过滤不彻底，导致杂质沙粒磨损活阀垫及阀口，清理过滤器更换活阀垫及阀口。
2）皮膜受损破裂，皮膜处于长期工作状态受压力、天然气腐蚀等原因破损，更换皮膜。
3）调压器阀杆动作不灵活，保养润滑。
2、调压器出口压力降低流量变小
1）过滤器杂质太多通气不畅，清洗过滤器。
2）调压器调节弹簧变形，达不到设计压力。
3）上游中压管网压力降低，查明降压原因。
3、切断器失灵不切断
1）切断器皮膜破损，需要换皮膜。
2）阀杆卡死，切断机构长时间使用卡住，需保养润滑。
3）切断器阀垫、阀口受损关阀不严，需要更换。
4）切断器阀杆、阀垫处结冰冻死，需解冻、安装加热装置。
4、中压进户事故
1）调压器、切断器失灵，中压气体直接进入下游管网导致进户，维修调压器、切断器，更换失效配件。
2）调压器、切断器结冰，导致机构冻结，整个调压系统失灵，解冻、安装加热装置。
吉林浩源燃气有限公司
生产运营部。
调压器常见故障及维修_维护
一、调压器故障原因及处理故障现象产生原因排除方法出口运行压力降低调压过低实际流量超过调压器的设计流量滤芯堵塞升高前压选用合适的调压器清洗滤芯关闭压力升高一级调压薄膜损坏阀口垫溶胀、老化阀口有杂质更换一级薄膜更换溶胀的阀口垫清洗或更换阀口直通调压弹簧被超量程压并更换较硬弹簧切断阀不工作膜片破裂信号孔堵塞切断弹簧压并更换清通阀体上的信号孔降低切断压力或更换弹簧切断压力不稳定弹簧设定值不对脱扣机构摩擦过大重新设定清洗脱扣机构的灰尘切断阀不能复位引起切断的原因未排除后压过高排除原因降低后压二、调压器的维护1、日常维护（1）、用燃气报警仪或皂液检查调压器有无泄漏。
（2）、观察压力表读数，检查调压器的出口压力。
（3）、对调压器外部进行清洁。
2、定期检查（1）、关闭压力检查：在调压箱出口端检测口接水柱或压力表，先打开开关，缓慢关闭调压箱出口球阀。
三分钟后记录关闭压力值，检查是否在正常范围内。
调压箱关闭压力正常情况下无须对调压器进行拆修。
（2）、切断启动压力设定值检查：关闭进出口球阀，排空调压气内气体，从测压嘴缓慢导入压缩空气观测切断时压力是否符合设定值。
（3）、更换易损件：阀口垫，薄膜O型圈等易损橡胶垫。
（4）、清晰滤芯。
数据：1.出口运行压力降低损坏概率0.6526 0.6610 0.5438 0.5567 0.5214 0.6799 直接损失0.0934 0.2068 0.0457 0.0320 0.0253 0.0546 对教学研究影响0.3581 0.4873 0.2204 0.4342 0.2003 0.4354 2.关闭压力升高损坏概率0.2843 0.4831 0.4015 0.4533 0.3160 0.4310 直接损失0.6576 0.7224 0.5133 0.7209 0.5993 0.7663 对教学研究影响0.4822 0.5297 0.4640 0.5836 0.4350 0.4248 3.直通损坏概率0.0497 0.1352 0.1615 0.0014 0.0780 0.0437 直接损失0.4626 0.4028 0.2672 0.2020 0.3273 0.2107 对教学研究影响0.3320 0.3913 0.4085 0.3033 0.4748 0.2967 4.切断阀不工作损坏概率0.0487 0.0789 0.0687 0.0235 0.2452 0.1294 直接损失0.2843 0.4831 0.4015 0.4533 0.3160 0.4310 对教学研究影响0.3528 0.3575 0.3566 0.4277 0.3627 0.4376 5.切断压力不稳定损坏概率0.2843 0.4831 0.4015 0.4533 0.3160 0.4310 直接损失0.0497 0.1352 0.1615 0.0014 0.0780 0.0437 对教学研究影响0.2739 0.2540 0.1720 0.2468 0.2169 0.3868 6.切断阀不能复位损坏概率0.2739 0.2540 0.1720 0.2468 0.2169 0.3868 直接损失0.0934 0.2068 0.0457 0.0320 0.0253 0.0546 对教学研究影响0.1806 0.0251 0.2988 0.2325 0.2400 0.0408。

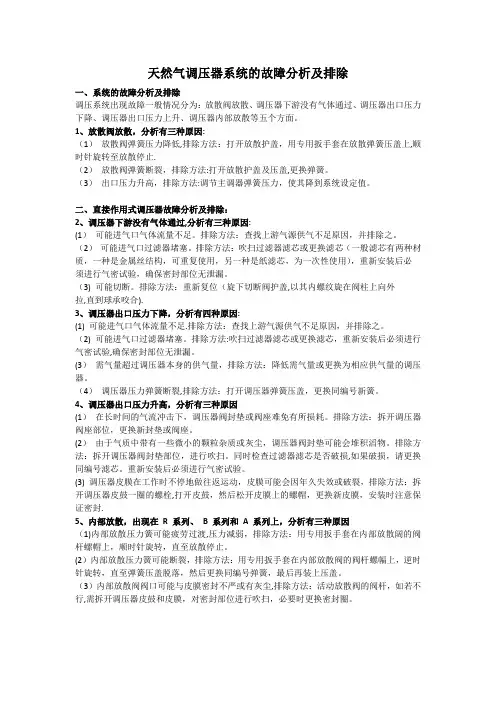

天然气调压器系统的故障分析及排除
天然气调压器系统的故障分析及排除一、系统的故障分析及排除调压系统出现故障一般情况分为：放散阀放散、调压器下游没有气体通过、调压器出口压力下降、调压器出口压力上升、调压器内部放散等五个方面。
1、放散阀放散，分析有三种原因:（1）放散阀弹簧压力降低,排除方法：打开放散护盖，用专用扳手套在放散弹簧压盖上,顺时针旋转至放散停止.（2）放散阀弹簧断裂，排除方法:打开放散护盖及压盖,更换弹簧。
（3）出口压力升高，排除方法:调节主调器弹簧压力，使其降到系统设定值。
二、直接作用式调压器故障分析及排除：2、调压器下游没有气体通过,分析有三种原因:(1）可能进气口气体流量不足。
排除方法：查找上游气源供气不足原因，并排除之。
（2）可能进气口过滤器堵塞。
排除方法：吹扫过滤器滤芯或更换滤芯（一般滤芯有两种材质，一种是金属丝结构，可重复使用，另一种是纸滤芯，为一次性使用），重新安装后必须进行气密试验，确保密封部位无泄漏。
（3) 可能切断。
排除方法：重新复位（旋下切断阀护盖,以其内螺纹旋在阀柱上向外拉,直到球承咬合).3、调压器出口压力下降，分析有四种原因:(1) 可能进气口气体流量不足.排除方法：查找上游气源供气不足原因，并排除之。
（2) 可能进气口过滤器堵塞。
排除方法:吹扫过滤器滤芯或更换滤芯，重新安装后必须进行气密试验,确保密封部位无泄漏。
(3）需气量超过调压器本身的供气量，排除方法：降低需气量或更换为相应供气量的调压器。
（4）调压器压力弹簧断裂,排除方法：打开调压器弹簧压盖，更换同编号新簧。
4、调压器出口压力升高，分析有三种原因(1）在长时间的气流冲击下，调压器阀封垫或阀座难免有所损耗。
排除方法：拆开调压器阀座部位，更换新封垫或阀座。
(2）由于气质中带有一些微小的颗粒杂质或灰尘，调压器阀封垫可能会堆积滔物。
排除方法：拆开调压器阀封垫部位，进行吹扫。
同时检查过滤器滤芯是否破损,如果破损，请更换同编号滤芯。
重新安装后必须进行气密试验。
调压器常见故障处理及维护
直接作用式调压器基本原理
如果下游用气量增加--->下游压力下降 ---> 阀芯开大---> 下游压力上升至设定值 如果下游用气量减少--->下游压力升高 ---> 阀芯关小---> 下游压力下降至设定值
皮膜
进口压力
出口压力 阀芯
梓潼采气作业区培训课件
RTZ型调压器及其结构原理图
梓潼采气作业区培训课件
梓潼采气作业区培训课件
调压器按作用方式分类
一、直接作用式调压器 二、间接作用式调压器
梓潼采气作业区培训课件
压力表 气流方向
过
切 断
滤
阀
器
调压器
压力表
闸阀
旁通
典型调压器流程图
梓潼采气作业区培训课件
直接作用式调压器
•零件数量少，价格低 •压力、阀体尺寸和流通能力受到限制 •调压精度低，通常在10~20% •响应速度快
---主调传感元件向上作用力(增加)---阀座和阀瓣之间的距离(增加)---被控制量P2(增加)。
梓潼采气作业区培训课件
EZR型调压器
梓潼采气作业区培训课件
FISHER EZR型调压器及其结构原理图
主阀弹簧 主阀膜片
切断阀
梓潼采气作业区培训课件
限流器 指挥器过滤器 上游取压管 上游管道
调压螺杆 指挥器弹簧
1、选用调压器口径过大， 通过的流量过低
梓潼采气作业区培训课件
5.RTZ型调压器常见故障---调压器关闭时泄漏
1、阀瓣溶胀、老化或损坏 3、阀口、阀瓣脏污 2、阀口磨损变形
梓潼采气作业区培训课件
调压器常见故障之------EZR型调压器常见故障
故障现象
调压器出口压力降低
天然气调压器系统的故障分析及排除
天然气调压器系统的故障分析及排除Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998天然气调压器系统的故障分析及排除一、系统的故障分析及排除调压系统出现故障一般情况分为:放散阀放散、调压器下游没有气体通过、调压器出口压力下降、调压器出口压力上升、调压器内部放散等五个方面。
1、放散阀放散，分析有三种原因:(1) 放散阀弹簧压力降低，排除方法：打开放散护盖，用专用扳手套在放散弹簧压盖上，顺时针旋转至放散停止。
(2) 放散阀弹簧断裂，排除方法：打开放散护盖及压盖，更换弹簧。
(3) 出口压力升高，排除方法：调节主调器弹簧压力，使其降到系统设定值。
二、直接作用式调压器故障分析及排除：2、调压器下游没有气体通过，分析有三种原因:(1) 可能进气口气体流量不足。
排除方法:查找上游气源供气不足原因，并排除之。
(2) 可能进气口过滤器堵塞。
排除方法：吹扫过滤器滤芯或更换滤芯(一般滤芯有两种材质，一种是金属丝结构，可重复使用，另一种是纸滤芯，为一次性使用)，重新安装后必须进行气密试验，确保密封部位无泄漏。
(3) 可能切断。
排除方法：重新复位(旋下切断阀护盖，以其内螺纹旋在阀柱上向外拉，直到球承咬合)。
3、调压器出口压力下降，分析有四种原因:(1) 可能进气口气体流量不足。
排除方法：查找上游气源供气不足原因，并排除之。
(2) 可能进气口过滤器堵塞。
排除方法:吹扫过滤器滤芯或更换滤芯，重新安装后必须进行气密试验，确保密封部位无泄漏。
(3) 需气量超过调压器本身的供气量，排除方法：降低需气量或更换为相应供气量的调压器。
(4) 调压器压力弹簧断裂，排除方法:打开调压器弹簧压盖，更换同编号新簧。
4、调压器出口压力升高，分析有三种原因(1) 在长时间的气流冲击下，调压器阀封垫或阀座难免有所损耗。
排除方法:拆开调压器阀座部位，更换新封垫或阀座。
(2) 由于气质中带有一些微小的颗粒杂质或灰尘，调压器阀封垫可能会堆积滔物。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气调压器系统的故障
分析及排除
This model paper was revised by the Standardization Office on December 10, 2020
天然气调压器系统的故障分析及排除
一、系统的故障分析及排除
调压系统出现故障一般情况分为:放散阀放散、调压器下游没有气体通过、调压器出口压力下降、调压器出口压力上升、调压器内部放散等五个方面。
1、放散阀放散，分析有三种原因:
(1) 放散阀弹簧压力降低，排除方法：打开放散护盖，用专用扳手套在放散弹簧压盖上，顺时针旋转至放散停止。
(2) 放散阀弹簧断裂，排除方法：打开放散护盖及压盖，更换弹簧。
(3) 出口压力升高，排除方法：调节主调器弹簧压力，使其降到系统设定值。
二、直接作用式调压器故障分析及排除：
2、调压器下游没有气体通过，分析有三种原因:
(1) 可能进气口气体流量不足。
排除方法:查找上游气源供气不足原因，并排除之。
(2) 可能进气口过滤器堵塞。
排除方法：吹扫过滤器滤芯或更换滤芯(一般滤芯有两种材
质，一种是金属丝结构，可重复使用，另一种是纸滤芯，为一次性使用)，重新安装后必
须进行气密试验，确保密封部位无泄漏。
(3) 可能切断。
排除方法：重新复位(旋下切断阀护盖，以其内螺纹旋在阀柱上向外
拉，直到球承咬合)。
3、调压器出口压力下降，分析有四种原因:
(1) 可能进气口气体流量不足。
排除方法：查找上游气源供气不足原因，并排除之。
(2) 可能进气口过滤器堵塞。
排除方法:吹扫过滤器滤芯或更换滤芯，重新安装后必须进行气密试验，确保密封部位无泄漏。
(3) 需气量超过调压器本身的供气量，排除方法：降低需气量或更换为相应供气量的调压器。
(4) 调压器压力弹簧断裂，排除方法:打开调压器弹簧压盖，更换同编号新簧。
4、调压器出口压力升高，分析有三种原因
(1) 在长时间的气流冲击下，调压器阀封垫或阀座难免有所损耗。
排除方法:拆开调压器阀座部位，更换新封垫或阀座。
(2) 由于气质中带有一些微小的颗粒杂质或灰尘，调压器阀封垫可能会堆积滔物。
排除方法：拆开调压器阀封垫部位，进行吹扫。
同时检查过滤器滤芯是否破损，如果破损，请更换同编号滤芯。
重新安装后必须进行气密试验。
(3) 调压器皮膜在工作时不停地做往返运动，皮膜可能会因年久失效或破裂，排除方法:拆开调压器皮鼓一圈的螺栓，打开皮鼓，然后松开皮膜上的螺帽，更换新皮膜，安装时注意保证密封。
5、内部放散，出现在 R 系列、 B 系列和 A 系列上，分析有三种原因
（1）内部放散压力簧可能疲劳过渡，压力减弱，排除方法：用专用扳手套在内部放散阔的阀杆螺帽上，顺时针旋转，直至放散停止。
（2）内部放散压力簧可能断裂，排除方法:用专用扳手套在内部放散阀的阀杆螺幅上，逆时针旋转，直至弹簧压盖脱落，然后更换同编号弹簧，最后再装上压盖。
（3）内部放散阀阀口可能与皮膜密封不严或有灰尘，排除方法：活动放散阀的阀杆，如若不行，需拆开调压器皮鼓和皮膜，对密封部位进行吹扫，必要时更换密封圈。
三、间接作用式调压器故障分析及排除：
1、出口压力突然升高至高于设定值和接近进口压力值
（1）若行程指不计在上位置，检查节流阀和用作过滤器用的指挥器是否堵塞。
（2）司言行程指示计在下位置，检查主阀是否有粗粒、碎片积累或皮膜是否损坏。
2、出口压力在低流量时正常，但在高流量时，跌落至设定值之下
检查主阀进口过滤器是否堵塞。
（1）检查在高流量条件下的进口压力。
（2）检查设计尺寸计算的主阀体是否有足够负荷。
（3）检查尺寸是否过小或节流控制不足。
（4）将节流阀调至一个较低的设定值。
3、出口压力规律起伏
（1）将节流阀调至一较高的设定值。
（2）检查控制管路布置是否恰当，仔细分析它是否放置在紊流处所。
4、燃气从指挥器弹簧套处溢出
（1）更换指挥器皮膜组合件。
5、燃气从行程指挥器处逸出
（1）更换指示计杆 O 型圈。
若不需要指示器，可将它换成无行程指不器的组合件。
6、调压器出人意料地关闭或压力跌落至设定值之下
（1）检查指挥器是否结冰，燃气中的水分可能引起结冰，而存在于指挥器中，从而阻塞气流，当环境温度为一1°C"-'4°C时，最经常发生，将调压器加热或者在燃气中添加防冻剂，将会降低结冰的可能性。
7、当不需要流量时，出口压力接近进口压力
（1）检查主阀 O 型圈是否损坏或装配不当。
（2）检查护套筒和皮膜表面是否磨损或被残渣阻塞。
（3）检查指挥器阀塞和阀座是否表面损坏或被残渣阻塞。
（4）检查指挥器是否结冰。
8、调压器打不开
（1）检查控制管路是否阻塞。
（2）弄清楚控制管路安装是否正确和是否打开。
（3）检查主阀皮膜是否损坏。
（4）对于新安装设备，弄清楚控制管路和指挥器联接是否正确。
9、调压器不关闭
（1）弄清楚指挥器联接是否正确。
（2）检查节流阀是否阻塞。
（3）检查主阀皮膜是否损坏。
（4）检查控制管路是否破裂失效。
10、缓慢关闭的高关闭压力
（1）检查在主阀上和在指挥器阀座上是否积聚了残渣。
11、快速关闭的高关闭压力
（1）将节流阀调至较高的设定值。
