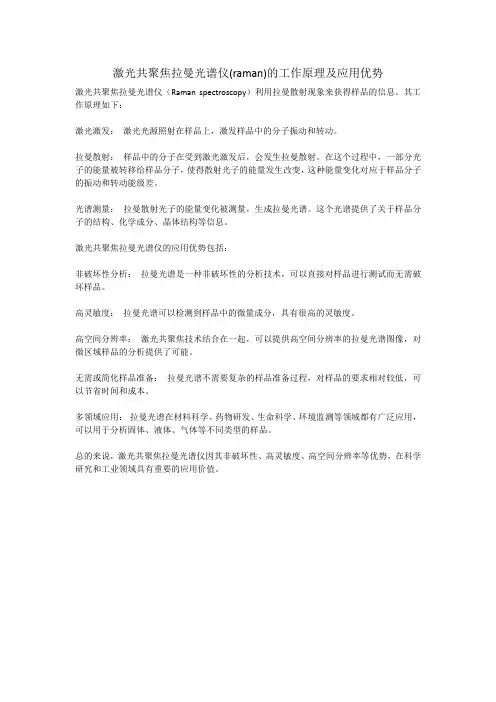

激光共聚焦拉曼光谱仪(raman)的工作原理及应用优势
激光共聚焦拉曼光谱仪(raman)的工作原理及应用优势
激光共聚焦拉曼光谱仪（Raman spectroscopy）利用拉曼散射现象来获得样品的信息。
其工作原理如下：
激光激发：激光光源照射在样品上，激发样品中的分子振动和转动。
拉曼散射：样品中的分子在受到激光激发后，会发生拉曼散射。
在这个过程中，一部分光子的能量被转移给样品分子，使得散射光子的能量发生改变，这种能量变化对应于样品分子的振动和转动能级差。
光谱测量：拉曼散射光子的能量变化被测量，生成拉曼光谱。
这个光谱提供了关于样品分子的结构、化学成分、晶体结构等信息。
激光共聚焦拉曼光谱仪的应用优势包括：
非破坏性分析：拉曼光谱是一种非破坏性的分析技术，可以直接对样品进行测试而无需破坏样品。
高灵敏度：拉曼光谱可以检测到样品中的微量成分，具有很高的灵敏度。
高空间分辨率：激光共聚焦技术结合在一起，可以提供高空间分辨率的拉曼光谱图像，对微区域样品的分析提供了可能。
无需或简化样品准备：拉曼光谱不需要复杂的样品准备过程，对样品的要求相对较低，可以节省时间和成本。
多领域应用：拉曼光谱在材料科学、药物研发、生命科学、环境监测等领域都有广泛应用，可以用于分析固体、液体、气体等不同类型的样品。
总的来说，激光共聚焦拉曼光谱仪因其非破坏性、高灵敏度、高空间分辨率等优势，在科学研究和工业领域具有重要的应用价值。
激光共聚焦显微拉曼光谱仪校准程序
激光共聚焦显微拉曼光谱仪校准程序激光共聚焦显微拉曼光谱仪是一种高分辨率的光谱技术，可以用于化学成分的分析和谱图的记录。
然而，为了保证该仪器的准确性和可靠性，需要进行校准程序。
校准程序主要包括仪器本身和样品。
以下是一些常用的校准程序：1.仪器本身的校准（1）激光光源的初始设置：光源的初始设置是非常重要的，必须确保其处于最佳状态，以产生稳定而精确的光束。
（2）光学组件的位置调整：校准光学组件可以提高系统的精确度。
这些光学组件可能包括对光束进行分束和收集的镜子、分光镜、光栅等。
（3）光滤波器的选择：激光共聚焦显微拉曼光谱仪需要使用定制的光滤波器，以保证仪器在可见光到近红外范围内的灵敏度和特定波长的选择。
2.样品的校准（1）样品的准备：样品应该完全干燥，以减少水分对分析结果的影响。
（2）样品的制备：样品制备需要精确且一致，以确保分析结果的可比性。
例如，如果使用荧光标记物，需要确保标记物的数量和位置是一致的。
（3）样品的测试：样品测试的顺序应该是随机的，以避免任何测试次序对结果的影响。
最后，需要对校准程序进行验证，以确保它们提供准确的结果。
在激光共聚焦显微拉曼光谱仪的校准程序中，需要特别关注以下几个问题：1.激光的线宽和时域性质：激光的线宽和时域性质会直接影响到拉曼信号的强度和分辨率。
为了保证精确度，需要对激光进行时间分辨和谱分辨的测试。
2.样品的形态和性质：样品的形态和性质也会直接影响到拉曼信号的强度和分辨率。
因此，需要对样品进行多次测试，以确定最佳测试条件，并记录下每次测试的结果。
3.环境因素的影响：环境因素如温度、压力等也会对测试结果产生影响。
因此，需要保持测试条件稳定，并对测试环境进行记录。
激光共聚焦显微拉曼光谱仪的校准程序是非常重要的。
通过精确的校准程序，可以确保仪器在分析化学成分和谱图时具有高度的准确性和可靠性。
同时，需要定期验证校准程序，以确保结果的可重复性和一致性。
Smart DXR 拉曼光谱仪技术参数
激光拉曼光谱仪（进口）1．工作环境条件1.1工作电压：220V交流稳压1.2工作温度：15-28 ºC1.3相对湿度：<78% RH2. 技术要求及配置2.1 主要功能：2.1.1食品、药物分析研究与检测；2.1.2 实验室级研究用激光拉曼光谱仪（非便携式拉曼）。
2.2 激光拉曼光谱仪*2.2.1 光谱分辨率：2cm-12.2.2 光谱重复性：优于±0.2cm-12.2.3 拉曼光谱测量范围：532nm激光激发：50cm-1-3500cm-1拉曼位移780nm激光激发: 50cm-1-3300cm-1拉曼位移2.2.4近红外增强CCD探测器：*2.2.4.1半导体制冷-70ºC控制。
2.2.4.2量子效率:650 nm处> 50%，暗噪声: <0.01电子/秒/像元，读出噪声: < 7电子/像元2.3智能常规样品拉曼采样模块2.3.1可调动态点检测功能，可一次获取范围5mm x 5mm非均相样品区域综合拉曼光谱信息，且不损失拉曼信号强度。
软件控制选择的测样区域；*2.3.2灵敏度：标准polystyrene材料拉曼峰信噪比好于2252.3.3通用采样台附件：软件自动识别，并报告序列号。
不同样品附件之间轻松切换, 精确定位，无需关机即可实现与其他附件更换。
2.3.4具有玻璃瓶样品架、箍夹式样品架、平板式通用样品架等。
2.4激光激发光路组件2.4.1. 532nm高亮度长寿命固体激光器，激光输出功率24mW, TEM00空间模式。
模块化高稳定预准直设计；2.4.2 780nm 高亮度长寿命半导体激光器，激光输出功率50mW,TEM00空间模式。
模块化高稳定预准直设计。
*2.4.3 瑞利滤光装置：各激发波长均采用长寿命双瑞利滤光片与激光线滤光片，模块化高稳定预准直设计。
各激发波长所对应拉曼测量低波数到50cm-1(445nm除外)。
（低波数测量检测条件白光响应曲线低频截止区50%透射点位于50cm-1，并测量位于50cm-1的硫磺拉曼峰位）。

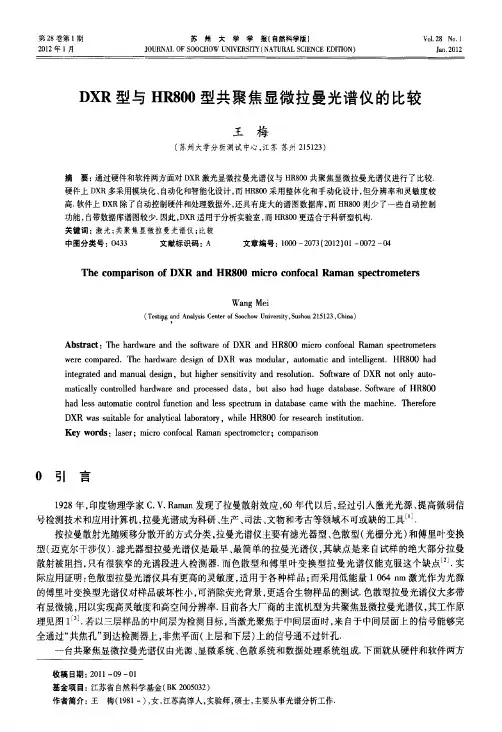

dxr型与hr800型共聚焦显微拉曼光谱仪的比较
第28卷第l期2012年1月苏州大学学报(自然科学版】J O U R N A L O F SO O C H O W U N IV ER SⅡTY(N A TU R A L SC IE N C E ED rl l O N)V oL28N o．1J an．2012D X R型与H I谗00型共聚焦显微拉曼光谱仪的比较王梅(苏州大学分析测试中心，江苏苏州215123)摘要：通过硬件和软件两方面对D xR激光显微拉曼光谱仪与H R800共聚焦显微拉曼光谱仪进行了比较．硬件上D xR多采用模块化、自动化和智能化设计，而H R800采用整体化和手动化设计，但分辨率和灵敏度较高．软件上D xR除了自动控制硬件和处理数据外，还具有庞大的谱图数据库，而H R800则少了一些自动控制功能，自带数据库谱图较少．因此，D xR适用于分析实验室，而H R800更适合于科研型机构．关键词：激光；共聚焦显微拉曼光谱仪；比较中图分类号：0433文献标识码：A文章编号：1000—2073(2012)01一0072一04T he c om pans on of D X R a nd H R800m i cr o conf bc a l R am an spect r om咖r sW ang M ei(T88峨掣A“al y8i868“k。
‘s00ch ow uni Ver si t y，s II z“ou215123，c“i n a)A bs t r act：T he har dw ar e and t he sof fw a r e of D X R and H R800m i c m c onfoc al R a m a n s D ect m m et er sw er e com par e d．The har d w ar e des i gn0f D X R w a s m odul ar，aut om at i c and i nt el l i gen t．H R800hadi nt e铲a托d and m an ual des i gn，bu t hi gher sen si t i vi t y and r es ol ut i on．Sof t w a re of D X R not onl y aut om a t i ca l l y cor I t I D l l ed har dw ar e and pm cess ed dat a，but al so had huge dat abas e．S of haI t of H R800had l ess a ut om a t i c cont r ol f unc t i on and l ess s pe ct m m i n dat abas e ca m e w i t h t he m achi ne．T her ef or eD X R w a s sui t abl e f or a Il al vt i c al l a bor at or y，w hi l e H R800f or r es e ar ch i ns ti t ut i o n．K ey w or ds：l as er；m i cm c onfoc al R a m a n s pect r om et er；com par i s onO引言1928年，印度物理学家c．V．R am an发现了拉曼散射效应，60年代以后，经过引入激光光源、提高微弱信号检测技术和应用计算机，拉曼光谱成为科研、生产、司法、文物和考古等领域不可或缺的工具¨J．按拉曼散射光随频移分散开的方式分类，拉曼光谱仪主要有滤光器型、色散型(光栅分光)和傅里叶变换型(迈克尔干涉仪)．滤光器型拉曼光谱仪是最早、最简单的拉曼光谱仪，其缺点是来自试样的绝大部分拉曼散射被阻挡，只有很狭窄的光谱段进入检测器．而色散型和傅里叶变换型拉曼光谱仪能克服这个缺点旧o．实际应用证明：色散型拉曼光谱仪具有更高的灵敏度，适用于各种样品；而采用低能量1064nm激光作为光源的傅里叶变换型光谱仪对样品破坏性小，可消除荧光背景，更适合生物样品的测试．色散型拉曼光谱仪大多带有显微镜，用以实现高灵敏度和高空间分辨率．目前各大厂商的主流机型为共聚焦显微拉曼光谱仪，其工作原理见图1。
共焦显微拉曼光谱仪介绍
共焦显微拉曼光谱仪介绍
随着仪器技术的发展，仪器的灵敏度和分辨率不断提高，体积减小，操作简便，同时仪器的价格降低，用户越来越多。
现在拉曼光谱仪的应用领域也由原来的材料领域，拓展到了化学、催化、刑侦、地质领域、艺术、生命科学等各个领域，有一些QC领域也已经开始使用拉曼光谱仪了。
共焦显微拉曼光谱仪
1.共焦拉曼指的是空间滤波的能力和控制被分析样品的体积的能力。
通常主要是利用显微镜系统来实现的。
仅仅是增加一个显微镜到拉曼光谱仪上不会起到控制被测样品体积的作用的—为达到这个目的需要一个空间滤波器。
2.(1)、显微是利用了显微镜，可以观测并测量微量样品，小1微米左右
(2)、共焦是样品在显微镜的焦平面上，而样品的光谱信息被聚焦到CCD上，都是焦点，所以叫共聚焦
3.拉曼仪器的共焦有2种呢，一种是针孔共焦，一种是赝共焦.我觉得好像不应该称为赝共焦，共聚焦有真正的定义说一定要针孔才是共聚焦吗?好像没有，顶多称为传统共聚焦或者针孔共聚焦、简单共聚焦之类的。
1。
显微共聚焦拉曼光谱仪工作原理
显微共聚焦拉曼光谱仪工作原理
显微共聚焦拉曼光谱仪是一种高分辨率的显微镜，结合了共聚焦显微镜和拉曼光谱学的优势，可以实现高分辨率、高灵敏度的化学成分分析和三维成像。
其工作原理如下：
显微共聚焦拉曼光谱仪采用激光作为光源，经过一个可调焦透镜聚焦到样品表面。
样品吸收部分光子能量，其余光子被散射。
散射光通过物镜进入光谱仪，经过分光镜分为不同波长的光线。
其中一部分光线进入拉曼光谱仪，通过波谱仪分析样品的拉曼光谱，得到样品的化学成分信息。
另一部分光线则进入共聚焦显微镜，经过准直器和反射镜聚焦到样品表面，形成高分辨率的光学图像。
显微镜采用扫描镜片技术，通过扫描样品表面，获取样品的三维成像和化学成分分布信息。
显微共聚焦拉曼光谱仪具有高分辨率、高灵敏度、非接触式测量等优点，广泛应用于材料科学、生物医学等领域的研究。
- 1 -。
(完整版)DXR拉曼光谱仪操作规程
DXR拉曼光谱仪操作规程一、开机1．消除操作人员身上静电。
2．依次打开稳压电源，样品台驱动，显微镜照明，DXR主机，计算机及显示器电源。
3．双击OMINIC快捷键图标，打开OMINIC窗口，出现Rest scepper Motors 等待至system status 转为绿色。
4．Atlus>Atlus show window 出现Mplan窗口。
便于观察平台调节。
二、准直与仪器校正三、样品测定操作1．样品放置：a．手动放下平台，样品置于平台，通常换用50*LWD物镜。
手动聚焦可在Atlus>Atlus show window观察微调至图像清晰。
2．条件设置：b．点击采集> 实验设置，出现实验设置对话框，在采集及光学台键点击后打开的窗口中设置合适的采样参数，注意应确认激光打开；Aperture一般选择狭缝,只有Confocus时才选用小孔；c．参数设定完成后，在光学台窗口中观察Max为最大值。
(50*镜头与载玻片距离约1cm).,点“确认”关闭实验设置窗口。
三、采集单张光谱：d．点采集> 样品采集,在出现的小窗口内填入谱图名称（日期—学生—样品编号）。
点“确定”出现采集单张谱图，在弹出的对话框中点击“是”,弹出“新窗口”对话框，点“确定”，窗口中出现谱图。
e.点击文件>保存，放入光盘，刻录测试数据。
四、关机1．取出样品，关闭OMINIC软件；2．依次关闭显微镜照明、激光、DXR主机、样品台驱动，计算机及显示器电源。
注意事项1．必须先开拉曼主机，再开启电脑，否则仪器与软件不能连接上。
2.仪器的准直与校正每周一次，由管理员完成3．对于易燃或低熔点的材料激光功率依次增大（最大为10w）4．连续12小时不关机，仪器自动做Smart Background 。
5．关机后不能立即拔下稳压电源插头，必须让主机风扇降温30分钟。
激光显微共焦拉曼光谱仪用途
激光显微共焦拉曼光谱仪用途
激光显微共焦拉曼光谱仪（Laser Micro-Confocal Ram an Spectroscope）是一种高精度的分析仪器，它结合了激光光源、显微镜和拉曼光谱技术，用于获取样品的化学和结构信息。
以下是激光显微共焦拉曼光谱仪的一些主要用途。
1.材料分析：用于研究各种材料的组成、结构和相变，包括但不限于无机材料、有机材料、生物材料和纳米材料。
2.表面分析：由于拉曼光谱能够提供关于样品表面几微米深度的信息，因此它可以用于研究样品表面的化学成分和结构。
3.药物分析：在药物研发和质量控制中，激光显微共焦拉曼光谱仪可以用于分析药物的化学成分、结晶状态和杂质。
4.生物医学研究：用于研究细胞、组织和其他生物样本的化学特征，有助于疾病诊断和生物分子机制的研究。
5.污染物检测：用于环境和食品安全领域，检测和监测污染物和有害物质的含量。
6.文物修复：在考古和文物修复领域，用于无损分析文物的材料组成，以指导修复工作。
7.材料科学：用于研究新型材料的合成、结构和性能关系，推动材料科学的发展。
8.纳米技术：在纳米技术领域，用于监测和分析纳米粒子的尺寸、形状和组成。
激光显微共焦拉曼光谱仪由于其高灵敏度、高空间分辨率和对样品的非破坏性，已经成为科学研究、工业生产和质量控制等领域的重要工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DXR激光共焦显微拉曼光谱仪
DXR拉曼显微镜是专门为现在繁忙的分析实验室而设计的研究级工具。
此款显微镜可满足用户对高空间分辨率，样品制备简单和拉曼光谱法的强大功能等要求，无需苛求工作繁忙的用户成为拉曼专家。
DXR拉曼显微镜的空间分辨率等同于或远胜于市面上已有仪器，其独特的设计可帮助用户轻而易举获取高质量的结果。
性能参数
激光光源：532nm，780nm
激光功率：1~50Mw 曝光时间：1~100s
曝光次数：5~50次波数范围：50~3500cm-1
显微镜：Olympus研究级BX51显微镜，目镜：10X；物镜：10X、50X、100X
附件：高精度自动平台，进行高分辨率面扫描与深度扫描及亚微米级别的样品分析；
控温平台，可进行动力学实验，研究结晶行为；Raman光谱数据库。
应用范围
（1）几乎每一种分子都有其特征的拉曼光谱，拉曼光谱存在于几乎一切分子中：固体，液体，气体；
（2）每一种分子的拉曼光谱与入射激光频率无关；
（3）拉曼谱线一般比较分立，相对于红外窄很多；
（4）拉曼频率位移可从几个波数至3500cm-1；
（5）拉曼散射很微弱；
（6）对样品无接触，无损伤；
（7）样品无需制备；
（8）能适合黑色和含水样品；微区分析，所需样品量少；高、低温及高压条件下测量；图片。
