消防应急灯及标志灯编号

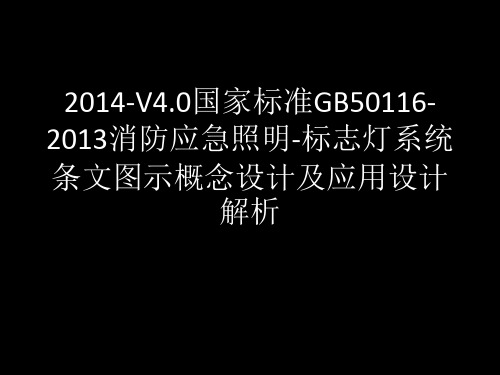

2014-V4.0国家标准GB50116-2013消防应急照明-标志灯系统条文图示概念设计及应用设计
三、GB50116-2013<<火灾自动报警系统设计规范> >图示中对 消防应急照明-标志灯系统监控要求的 六类基本系统模式图解
5、灯具及线路模式典例方案2 图示83页{（集保）福建的EL-S-CSB段式系统模式}
5.1、特征点:安全电压、灯具不带地址编码，采用故障及强点线监控； 电源线与监控线同管敷设。 5.2、按回路位监视与并上传状态，不可生成直观的平面灯具状态图。 (1)静态监控加灯具内部定时动态测试，不能由主机定时测试;故障自动 上传。灯具表面设有故障灯。只能监视灯具故障，无法监视到灯具在线. (2)按回路及分区模式控制亮灭；不可执行动态疏散预案。
2、图示6种方案含义
2.1、 6种方案均是按照GB50116-2013<<火灾自动报 警系统设计规范> >第3.4条及4.9条款针对消防应急 照明标志灯系统监视与控制的要求作出。也是 GB17945-2010《消防应急照明和疏散指示系统》上 升到设计规范应用方案。 2.2、反过来说，凡是设有火灾自动报警系统的建筑 及场所，均要采用图示6种方案之一，否则无法 GB50116-2013满足对消防应急照明标志灯系统监视 与控制的要求。
6、图示41-42页非集中控制型监控方案详解 6.1、需采用消防联动控制器的I/O模块到应急照明配电箱； 提取设备的应急及故障状态（输出开路故障、输出回路灯具 故障；断电信号，强点信号等等），有点麻烦。 6.2、图例：
7、图示38-40页集中控制型监控方案详解
消防应急标志灯的标志

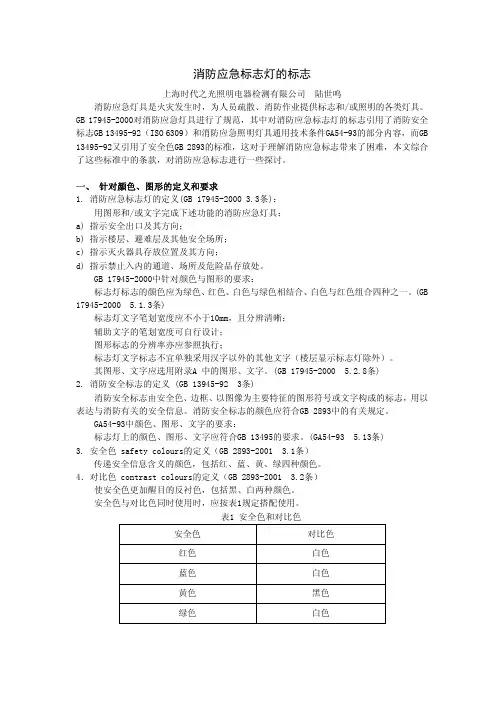

消防应急标志灯的标志上海时代之光照明电器检测有限公司陆世鸣消防应急灯具是火灾发生时，为人员疏散、消防作业提供标志和/或照明的各类灯具。
GB 17945-2000对消防应急灯具进行了规范，其中对消防应急标志灯的标志引用了消防安全标志GB 13495-92（ISO 6309）和消防应急照明灯具通用技术条件GA54-93的部分内容，而GB 13495-92又引用了安全色GB 2893的标准，这对于理解消防应急标志带来了困难，本文综合了这些标准中的条款，对消防应急标志进行一些探讨。
一、 针对颜色、图形的定义和要求1. 消防应急标志灯的定义(GB 17945-2000 3.3条)：用图形和/或文字完成下述功能的消防应急灯具：a) 指示安全出口及其方向；b) 指示楼层、避难层及其他安全场所；c) 指示灭火器具存放位置及其方向；d) 指示禁止入内的通道、场所及危险品存放处。
GB 17945-2000中针对颜色与图形的要求：标志灯标志的颜色应为绿色、红色、白色与绿色相结合、白色与红色组合四种之一。
(GB 17945-2000 5.1.3条)标志灯文字笔划宽度应不小于10mm，且分辨清晰；辅助文字的笔划宽度可自行设计；图形标志的分辨率亦应参照执行；标志灯文字标志不宜单独采用汉字以外的其他文字（楼层显示标志灯除外）。
其图形、文字应选用附录A 中的图形、文字。
(GB 17945-2000 5.2.8条)2. 消防安全标志的定义 (GB 13945-92 3条)消防安全标志由安全色、边框、以图像为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。
消防安全标志的颜色应符合GB 2893中的有关规定。
GA54-93中颜色、图形、文字的要求：标志灯上的颜色、图形、文字应符合GB 13495的要求。
(GA54-93 5.13条)3. 安全色 safety colours的定义（GB 2893-2001 3.1条）传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。
11 - 应急照明和疏散指示标志
应急照明和疏散指示标志一、系统分类二、系统选型1.设置消控室的应选择集中控制型2.设置火自报但未设消控室的，宜选择集中控制型3.其他，可选非集中控制型三、系统构成四、系统设计（一）消防应急灯具1、类别2、灯具的选择规定○1采用节能灯具，光源色温不低于2700K○2不应采用蓄光型指示标志替代消防应急标志灯具○3标志灯具应选择【持续型灯具】○4交通隧道和地铁隧道宜选择【带有米标的】方向标志灯○5设置在距地面8m以下的灯具，电压、供电方式要求：a.应选择A型灯具b.地面上的标志灯具，选择集中电源A型灯具c.未设置消控室的，住宅、疏散走道、楼梯间等可选择【自带电源B型灯具】（灯具工作电压应低于DC36V）○6住宅采用自带蓄电池供电方式时，消防应急照明可以兼做【日常照明】○7灯具面板或灯罩的材质规定：a.地面上设置的标志灯具可采用厚度4mm及以上的【钢化玻璃】，设置在距地面1m以下的标志灯的面板或灯罩不应用易碎材料或玻璃材质b.在顶棚、疏散走道上方设置的灯具面板或灯罩不应采用玻璃材质○8○9○10备用照明亮度和平时一样应有正常照明电源和【消防电源专用应急回路】互投后供电3、灯具的设置规定保证基本照明保证人员可识别疏散路径、方向、出口位置、所处楼层4、方向标志灯的设置规定（重点）5、灯具的安装一般规定：非集中控制型系统中，自带电源型灯具采用插头连接时，应采用专用工具方可拆卸标志灯的标志面宜与疏散方向垂直（二）配电回路1、电路中不应设置：【剩余电流动作保护】，输出回路严禁接入系统以外的开关装置、插座、负载2、具体规定（三）应急照明配电箱（四）应急照明集中电源（五）应急照明控制器应急照明控制器、集中电源、配电箱安装规定：1.安装牢固，无倾斜2.安装在轻质墙上时，有加固措施3.落地安装时，底边高出地面：100 – 200 mm4.设备在电气竖井内时，应采用下出口进行方式5.应急照明控制器主电源，应设明显的永久标识，应直接与消防电源连接应急照明控制器与其外部备用电源之间应直接连接集中电源的前后部应留出更换电池的作业空间应急照明控制器、电源、配电箱的接线规定：1.导线整齐、不交叉2.线缆有编号3.端子板的接线端，接线不得超过2根4.线缆应留有不小于200mm的余量5.导线应绑扎成束6.线缆穿管、槽盒后，应将其封堵（六）系统线路电压等级的选择、线路选择线路的安装：1.线路的防护方式规定：矿物绝缘类电缆可以明敷明敷时，采用金属管或槽盒保护暗敷时，采用金属管或B1级及以上的刚性塑料管保护2.各类管路明敷时，应在下列部位设置吊点或支点，吊杆直径不应小于6mm管路始终端及接头处距接线盒0.2m处管路转角或分支处直线段不大于3m处3.各类管路暗敷时，应用不燃材料保护且结构层厚度不小于30mm4.符合下列条件时，管路应在便于接线处设接线盒管子长度每超过30m，无弯曲时管子长度每超过20m，1个弯曲管子长度每超过10m，2个弯曲管子长度每超过8m，3个弯曲金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，和的内外侧均应套锁母。
消防器材标准-消防应急灯具
消防应急灯具1 适用范围本标准适用于xxxx有限公司消防使用。
2 引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 17945-2000 （消防应急灯具）3整机性能要求3.1 消防应急灯具的应急转换时间应不大于5s。
高危险区域使用的消防应急灯具的应急转换时间不大于0.25s。
3.2 消防应急灯具的应急工作时间应不小于90min，且不小于灯具本身标称的应急工作时间。
3.3 标志灯标志的颜色应为绿色、红色、白色与绿色相结合、白色与红色组合四种之一。
其表面亮度应，满足下述要求：a) 仅用绿色或红色图形、文字构成标志的标志灯表面最小亮度应不小于15cd/m2最大亮度应不大于300cd/m2，且最大亮度与最小亮度比值应不大于10。
b) 用白色与绿色组合或白色与红色组合构成的图形、文字作为标志的标志灯表面最小亮度应不小于3cd/m，最大亮度应不大于300cd/m，白色、绿色或红色本身最大亮度与最小亮度比值应不大于10。
白色与相邻绿色或红色交界两边对应点的亮度比应不小于5 且不大于15。
3.4 照明灯从主电源转换到应急电源供电时，其光通量应不低于光源在额定电压时光通量的70% 。
4 包装、贮存4.1 标志每台消防应急灯具应有清晰、耐久的标志，包括产品标志和质量检验标志。
14.2 产品标志产品标志应包括以下内容：a) 制造厂名、厂址；b) 产品名称；c) 产品型号；d) 产品主要技术参数（应急工作时间、照明功率）；e) 商标；f) 制造日期及产品编号；g) 执行标准。
4.3 质量检验标志质量检验标志应包括下列内容：a) 检验员；b) 合格标志。
4.4 使用说明书使用说明书应包括以下内容：a)电池种类、容量、型号及更换方法、更换时间；b)光源的规格、型号及更换方法；c)如何进行日常维护；d)产品的技术参数；e)产品的制造日期；f)集中电源型消防应急灯具的额定输出电压、额定频率、额定负载功率及连接的消防应急灯具类别。
2014-V4.0国家标准GB50116-2013消防应急照明-标志灯系统条文图示概念设计及应用设计解析.ppt
馈信号是很费劲。 3 自带电源非集中控制型消防应急照明和疏散指示系统，应由消防联动
控制器联动消防应急照明配电箱实现。
4.9.2 当确认火灾后，由发生火灾的报警区域开始，顺序启 动全楼疏散通道的消防应急照明和疏散指示系统，系统全部 投入应急状态的启动时间不应大于5s 。
3.4.9 消防控制室的显示与控制，应符合现行国家标准<<消 防控制室通用技术要求>>GB 25506 的有关规定。
3.4.10 消防控制室的信息记录、信息传输，应符合现行国 家标准<<消防控制室通用技术要求>> GB 25506 的有关规定 。
GB25506-2010《消防控制室通用技术要求》对 消防应急照明标志灯系统的监视与控制要求大
在图示38-43页正文方案之外，另外在图示82-84页再 给出 消防应急照明和疏散指示系统的监视与控制方案典例应用方 案{北京崇正华盛e-bus系统及福州集保EL-S-CSB系统}。说明
书
一、GB50116-2013<<火灾自动报警系统设计规范> >与消防应急照明-标志灯系统相关的条文
1 联动控制要求
体同6-2013要求
3.4条款主要描述针对消防应急照明标志灯系统 监视的要求
二、 GB50116-2013及 GB25506-2010概念要点
1、第一个要点是系统的确保性，通过系统故障上传来表达： 1.1、“确保性”是系统必要条件（基本核心功能） ，动态
疏 散程序预案仅是系统充分条件（锦上添花功能）也就是说理 论上要求建筑上安装的系统在火灾发生前是100%完好的！ 1.2 消防应急疏散照明/标志灯系统作为一个后备的应急动作 系统，过去的经验告诉我们，无论是单体应急灯或EPS投入使 用后，运行1年之后往往就不清楚是否系统是还是完整良好的： （1）灯具光源是好的吗？灯具整体性能是不是100%良好的？ （2）应急照明电源及（分）配电箱是不是100%完好的？ （3）转换性能：系统各部分在消防联动及停电时是不是100%
