裂缝灌浆施工技术方案

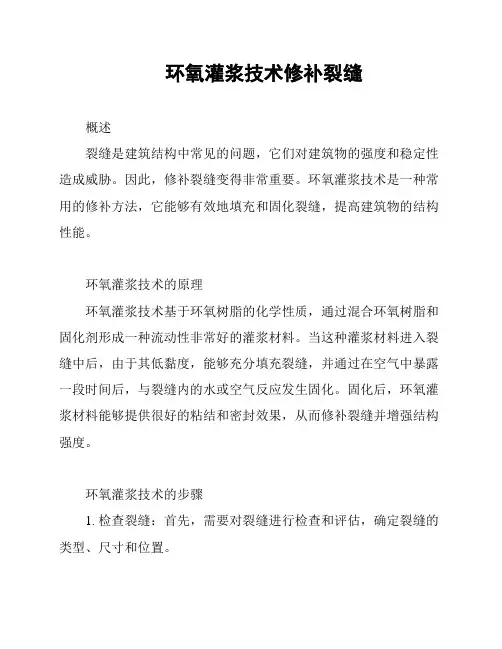

环氧灌浆技术修补裂缝
环氧灌浆技术修补裂缝概述裂缝是建筑结构中常见的问题，它们对建筑物的强度和稳定性造成威胁。
因此，修补裂缝变得非常重要。
环氧灌浆技术是一种常用的修补方法，它能够有效地填充和固化裂缝，提高建筑物的结构性能。
环氧灌浆技术的原理环氧灌浆技术基于环氧树脂的化学性质，通过混合环氧树脂和固化剂形成一种流动性非常好的灌浆材料。
当这种灌浆材料进入裂缝中后，由于其低黏度，能够充分填充裂缝，并通过在空气中暴露一段时间后，与裂缝内的水或空气反应发生固化。
固化后，环氧灌浆材料能够提供很好的粘结和密封效果，从而修补裂缝并增强结构强度。
环氧灌浆技术的步骤1. 检查裂缝：首先，需要对裂缝进行检查和评估，确定裂缝的类型、尺寸和位置。
2. 清洁裂缝：清洁裂缝是非常重要的，需要将裂缝表面的灰尘、杂物和油污彻底清除，以确保环氧灌浆材料能够充分填充裂缝。
3. 预备灌浆材料：根据环氧灌浆材料的使用说明，准备好所需的灌浆材料和配比。
4. 灌浆：将预备好的灌浆材料注入裂缝中，确保充分填充，并避免空洞和气泡。
5. 固化：灌浆材料逐渐固化，通常需要一定的固化时间才能达到最佳效果。
6. 后续处理：固化后，可以修整裂缝表面并进行涂覆以提高外观和防水效果。
注意事项在使用环氧灌浆技术修补裂缝时，需要注意以下事项：- 确定裂缝的原因和性质，以选择合适的灌浆材料和方法。
- 遵循灌浆材料的使用说明，准确配比，并按照指导进行施工。
- 确保裂缝表面干燥洁净，以提供良好的粘结条件。
- 根据环境温度和湿度，控制固化时间，以获得最佳的修补效果。
结论环氧灌浆技术是修补裂缝的一种常用方法，它具有良好的填充性能和强度，能够有效地提升建筑物的结构性能。
在使用环氧灌浆技术修补裂缝时，需要遵循正确的步骤和注意事项，以确保修补效果的可靠性和持久性。
2024年水泥路裂缝注浆方案范本
2024年水泥路裂缝注浆方案范本____年水泥路裂缝注浆方案一、引言随着交通运输业的发展，水泥路得到了广泛的应用，但长期以来，水泥路面裂缝问题一直困扰着工程施工和维护管理人员。
因此，在____年水泥路裂缝注浆方案中，需要综合考虑材料选择、施工工艺、技术要求等因素，设计出适用于不同裂缝情况的注浆方案，以提高水泥路的使用寿命和安全性。
二、材料选择在水泥路裂缝注浆方案中，材料选择是非常重要的一环。
下面列举几种常见的材料选择：1.注浆材料：根据裂缝的宽度和材料的特性要求，可以选择聚氨酯、环氧树脂、聚合物等作为注浆材料。
其中，聚氨酯具有良好的粘接性能，适用于宽度较大的裂缝；环氧树脂具有较高的强度和耐久性，适用于较小的裂缝；聚合物注浆材料既具有良好的粘结性能，又具有较高的抗压强度和耐久性。
2.填料材料：填料材料的选择需要考虑其与注浆材料的相容性、抗渗性和耐久性。
一般可选用石英砂、聚酰胺纤维等作为填料。
3.混凝土修补材料：在注浆过程中，有些裂缝可能已经严重破坏了水泥路的结构，此时需要进行混凝土修补。
修补材料应具有较高的抗压强度、耐久性和良好的粘结性能。
三、施工工艺1.清理裂缝：首先需要对裂缝进行清理，将裂缝周围的杂物、腐败材料清理干净，以确保注浆材料能有效地填充到裂缝中。
2.裂缝处理：对于较宽的裂缝，可以进行裂缝开切处理，以增加注浆的附着面积。
对于较小的裂缝，则可以直接对裂缝进行处理。
3.注浆施工：根据裂缝宽度和裂缝处理情况，选择合适的注浆材料进行注浆。
注浆应从一侧开始，沿裂缝线均匀注入注浆材料，并逐渐向另一侧延伸，保证注浆材料充实裂缝。
同时，要控制注浆材料的流动速度和压力，以避免过度注浆。
4.填料施工：在注浆材料固化之前，可以根据需要进行填料施工。
填料应均匀地撒在注浆表面上，以增加路面的承载能力和稳定性。
5.混凝土修补：对于已经严重破坏的裂缝，需要进行混凝土修补。
首先，清理裂缝，并将混凝土修补材料填充到裂缝中，然后进行养护。
裂缝高压灌浆施工方案
裂缝高压灌浆施工方案一、前言裂缝在建筑工程中是常见的问题，它会影响建筑物的结构稳定性和使用安全。
为了解决裂缝问题，高压灌浆技术被广泛应用于建筑维修和强化工程中。
本文将介绍裂缝高压灌浆施工方案，以指导施工实践。
二、材料准备在进行裂缝高压灌浆前，需要准备如下材料： - 硅酸盐水泥 - 水泥砂浆 - 高压泵- 灌浆管 - 硬化剂三、施工步骤1. 裂缝检查首先，对裂缝进行检查，了解裂缝的长度、宽度和深度，确定裂缝的类型和性质。
根据裂缝的情况选择合适的灌浆材料。
2. 清洁处理清理裂缝表面的杂物和松散物，确保裂缝表面干净。
如果裂缝较深，可以采用钻孔方式清理裂缝内部。
3. 灌浆施工将灌浆管插入裂缝内部，确保灌浆管的位置正确。
使用高压泵将水泥砂浆或其他灌浆材料充分注入裂缝，同时控制注入压力和流速，确保灌浆充实并牢固。
4. 硬化处理待灌浆充分固化后，对裂缝表面进行硬化处理以增强强度和密封性。
可以使用硬化剂进行表面处理，形成坚固的保护层。
5. 后续检查施工完成后，对灌浆部位进行检查，确保裂缝处的修补效果符合要求。
如有必要，进行后续处理和修正，以确保施工质量。
四、注意事项•施工过程中，要注意安全第一，避免发生意外事故。
•严格按照施工方案操作，控制好灌浆材料的配比和施工参数。
•确保施工现场通风良好，保证施工材料的质量。
五、结语裂缝高压灌浆技术是一种有效的修复裂缝的方法，能够增强建筑结构的稳定性和耐久性。
通过合理的施工方案和严格的质量控制，可以取得良好的修复效果，延长建筑物的使用寿命，保障人员和财产安全。
混凝土裂缝化学灌浆处理方案
混凝土裂缝化学灌浆处理方案1编制依据（1）《水工建筑物化学灌浆施工规范》DL/T5406-2010；（2）其他有关规范和要求。
2 施工临建及布置（1）灌浆施工通道及施工平台施工人员先配备好安全绳及安全带，进行安全通道及平台搭设。
（2）施工用风配置1台20m3移动式空压机。
（3）施工用电施工用电采用从附近电源处引入，现场设置配电柜，方便设备用电。
3 资源配置3.1人力资源配置表3-1 施工人员配置表3.2设备资源配置表3-3 主要施工设备表4 裂缝处理方案及工艺流程4.1 裂缝处理方案1、混凝土裂缝化学灌浆方案（1）采用手风钻沿混凝土裂缝两侧按2m左右间距交错布置造孔，采用倾斜孔从孔深0.5m和 1.5m缝深处分别穿过裂缝面，并对孔深为0.5m的灌浆孔进行压水清孔，确保灌浆孔穿过混凝土裂缝。
（2）灌浆孔造孔完成后，采用小管径钢管进行埋管，埋管深度大于20cm 为宜，并按照每6孔为一组并联后引入混凝土墙体外，按顺序在预留灌浆管孔口处做好标识，待混凝土温度自然降温后的低温季节进行施灌。
（3）灌浆排气槽设置：采用φ100min管径的钢管制作成半管后，沿裂缝方向扣住混凝土裂缝，采用高标号砂浆对钢管与施工缝间隙进行封闭,防止在后续混凝土浇筑过程中水泥浆进入排气槽体内，同时按10m间距在排气槽半管顶部开孔，采用小管径钢管与孔口连接后引入预应力锚索预留槽内并做好标识。
（4）各钢管连接点必须焊按牢固，防止在后续混凝土浇筑过程中因连接点脱焊造成灌浆管堵塞。
同时要求在后续混凝土浇筑过程中严格监控，确保灌浆管路通畅。
（5）在后续施灌过程中，施灌前应采用高压风进行清孔、清缝后，再按灌浆顺序进行化学浆液灌注，灌注压力控制在0.5MP左右，当灌注压力达到0.5MP并稳定15min后进行屏浆。
2、混凝土限裂钢筋网布置方案在灌浆管路及排气槽制作完成后，沿裂缝方向布设限裂钢筋网，其中骑缝钢筋采用Φ20@200mm、L=200cm设置，纵向分布筋采用Φ16@300mm、L=4500cm 设置。
基础裂缝灌浆处理施工方案
基础裂缝灌浆处理施工方案
1. 引言
本文档旨在概述基础裂缝灌浆处理施工方案，包括施工方法、所需材料和潜在风险的预防措施。
2. 施工方法
2.1 清理基础裂缝
- 首先，对基础裂缝进行彻底清理，包括清除松动的碎石、尘土和油污。
- 使用刷子和高压水枪进行清洁，确保裂缝表面干净。
2.2 粘结剂准备
- 准备适当的粘结剂，如环氧树脂或聚合物混凝土粘结剂。
- 按照粘结剂制造商的说明书准备粘结剂。
2.3 灌浆注入
- 选择适当的灌浆注入方法，如压力灌浆或泵灌浆。
- 根据裂缝的深度和宽度，确定注入灌浆剂的压力和速度。
- 从裂缝底部开始，逐渐向上注入灌浆剂，确保灌浆充满整个裂缝。
2.4 灌浆养护
- 灌浆完成后，根据粘结剂的要求进行养护。
- 避免在养护期间施加额外的负荷或震动。
3. 所需材料
- 刷子
- 高压水枪
- 粘结剂（如环氧树脂或聚合物混凝土粘结剂）
- 注入灌浆剂
4. 风险预防措施
- 使用个人防护装备，如手套和护目镜。
- 注意施工现场的安全，确保周围没有人员或动力设备。
- 在灌浆过程中，遵循粘结剂的安全操作指南，并避免直接接触粘结剂。
5. 总结
基础裂缝灌浆处理施工方案包括清理裂缝、准备粘结剂、注入灌浆和养护。
采取适当的施工方法和预防措施，可以有效修复基础裂缝，并为建筑物提供足够的支撑和稳定性。
水池裂缝灌浆处理施工方案
水池裂缝灌浆处理施工方案一、施工概述二、施工工艺流程1.准备工作(1)清理水池：将水池内水排干，清理水池内的杂物和污垢。
(2)预处理裂缝：清理裂缝周围的松散材料和脱落物，确保裂缝表面光洁。
2.筹备材料和设备(1)注浆材料：选择适合水池裂缝修复的注浆材料，如聚合物水泥浆料、双组份聚氨酯等。
(2)注浆设备：选用专业的注浆设备，如注浆泵、注浆管等。
3.施工操作(1)充填胶注浆：将注浆材料按照一定比例调和，使用注浆泵将胶注浆均匀地注入到裂缝内部。
(2)钻孔注浆：在需要处理的裂缝周围钻孔，并将注浆管插入钻孔内，将注浆材料灌入孔道，直至裂缝内部填满。
(3)压浆注浆：对于较宽和深的裂缝，采用压浆注浆的方法，即在注浆管插入到一定深度后，使用高压泵增加注浆压力，使注浆材料充分填充裂缝。
(4)预压脱模：待注浆材料固化之后，可采用充气或液压的方法对裂缝进行预压脱模，以确保注浆材料与裂缝壁面的紧密贴合。
4.处理效果检查(1)施工后需等待一定时间，检查裂缝是否有漏浆情况。
(2)使用非破坏性检测方法，如超声波、钢针穿透、震动测孔等对处理后的裂缝进行测试，以确认处理效果。
5.完工及清理(1)施工完工后，及时清理施工现场，避免污染和水质受到影响。
(2)对施工工具和设备进行清洗和维护，以备下次使用。
三、施工要点1.注浆材料的选择：根据水池结构的特点、裂缝的宽度和深度以及其它工程要求，选择合适的注浆材料。
2.施工工艺的选择：根据裂缝的情况和处理效果要求，选择合适的施工工艺，如充填胶注浆、钻孔注浆或压浆注浆。
3.注浆质量控制：控制注浆材料的配比和注入量，保证注浆材料充分填充裂缝，提高处理效果。
4.施工设备的维护：保养和维护注浆设备，确保其正常运行和使用寿命。
5.安全施工：人员必须佩戴安全防护装备，注意施工现场的安全，严禁在注浆过程中擅自拆除管道和设备。
四、安全措施1.严格按照施工方案进行施工，严禁擅自更改工艺和工序。
2.确保施工人员具备相关岗位资质和操作技能。
裂缝灌浆方案范文
裂缝灌浆方案范文裂缝灌浆是指在建筑物或其他工程结构中存在的裂缝进行修复的一种方法。
裂缝的存在会导致建筑物的稳定性受到影响，进而影响使用安全。
因此，裂缝灌浆是一项重要的维修工作。
1.裂缝检测：首先需要进行裂缝检测，确定裂缝的位置、形状和长度，判断裂缝产生的原因以及是否对建筑物结构造成了威胁。
2.选择材料：根据裂缝的类型和大小，选择适合的灌浆材料。
常用的灌浆材料有水泥浆、聚合物浆料、聚氨酯浆料等。
这些材料具有较好的流动性和粘附性，能够填充裂缝并固化。
3.准备工作：在开始灌浆之前，需要进行一些准备工作。
首先是清理裂缝的表面，去除杂物和旧灌浆材料。
然后，根据需要，在裂缝两侧钻孔，以增加灌浆材料的附着力。
4.灌浆操作：将选定的灌浆材料放入灌浆设备中，并依据裂缝的情况，选择适当的压力和流量进行注浆。
开始时，从裂缝的最低点开始注浆，逐渐向上进行，确保灌浆材料充分填充裂缝。
5.固化和修整：等待灌浆材料充分固化后，进行修整工作。
修整裂缝的表面，使其与周围的建筑物结构表面平齐。
裂缝修复是一项技术活，需要有专业的团队来进行操作。
以下是一项具体的裂缝灌浆方案：1.裂缝检测：对建筑物进行全面的巡检，确定所有裂缝的位置和形状，并进行测量和记录。
2.选材：选择适合的灌浆材料。
根据裂缝的类型、宽度和深度，选择具有较好流动性和粘附性的聚合物浆料。
3.准备工作：清理裂缝表面的杂物和旧灌浆材料，确保灌浆材料能够充分粘附在裂缝上。
4.钻孔：根据裂缝的深度和宽度，在裂缝两侧钻孔。
钻孔的数量和间距应根据具体的裂缝情况而定。
5.灌浆操作：将选定的聚合物浆料放入灌浆设备中，通过适当的压力和流量，将浆料注入裂缝。
由于聚合物浆料的流动性较好，可以完全填满裂缝，确保灌浆效果。
6.固化：等待聚合物浆料充分固化后，进行修整工作。
修整裂缝表面，使其与周围建筑物的表面平齐。
灌浆工程施工方案及措施
灌浆工程施工方案及措施一、工程概述灌浆是一种通过注入特定材料来填充空隙和加固土体或石体的工程技术。
在建筑和土木工程中，灌浆工程常常用于加固基础、填充裂缝或孔洞、加固岩石和土壤等。
本次施工需要进行灌浆加固的对象为某大型工业厂房的基础，该基础存在一定的裂缝和空隙，需要进行加固处理以保证其稳定性和承载能力。
二、施工方案1. 灌浆材料选择灌浆材料的选择对于施工效果至关重要，一般选用的灌浆材料有水泥浆、环氧树脂浆、聚氨酯浆等。
根据现场情况和设计要求，本次施工将采用水泥浆作为主要灌浆材料，其配合物料为水泥、砂子、掺合料和添加剂等。
2. 施工工艺灌浆工程的施工工艺一般包括孔洞钻探、准备材料、灌浆充填等步骤。
具体步骤如下：(1) 孔洞钻探：根据设计要求，对基础进行钻孔，孔径和孔深根据设计要求确定。
(2) 准备材料：将水泥、砂子、掺合料和添加剂等按比例进行搅拌，制成水泥浆。
(3) 灌浆充填：将制好的水泥浆通过泵送设备注入到预先钻好的孔洞中，直至充填完全。
3. 施工技术要求(1) 孔洞钻探时，应根据设计要求控制孔径和孔深，保证孔洞的准确度和充填性。
(2) 在灌浆充填过程中，应控制注浆压力和速度，确保灌浆材料充分填充孔洞并密实。
(3) 施工现场应做好材料的配比、搅拌、运输等，保证施工质量。
三、施工措施1. 安全措施(1) 施工过程中应加强安全教育，确保操作人员时刻具备安全意识。
(2) 施工现场应设置警示标识，保证通道畅通，防止人员和车辆相互干扰。
(3) 灌浆材料的搅拌和运输过程中，应注意防止混凝土泵管堵塞和浆液泄漏。
2. 施工质量控制(1) 施工前应对孔洞区域进行勘察和测量，确保孔洞位置和尺寸符合设计要求。
(2) 灌浆材料的配合比应严格按照设计要求进行，确保浆液的性能和稳定性。
(3) 灌浆充填过程中，应对注浆压力和流量进行实时监测，确保充填完全。
3. 施工环境保护(1) 施工现场应采取防尘、降噪等措施，减少对周边环境的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
裂缝灌浆施工技术
裂缝灌浆施工技术措施
1、灌缝胶施工技术措施：
（1）清理现场，满足施工场地。
（2）按实际施工要求搭设工作平台。
（3）对要灌浆部分定位，作好标记。
（4）裂缝调查
全面查清裂缝的性质以及裂缝的长度、宽度、深度、走向、贯穿及漏水情况，以便确定处理方案。
裂缝宽度可用读数显微镜测量，裂缝的深度和走向可用超声／压水或钻孔取样等方法检查。
（5）裂缝处理
对较小的混凝土构件的裂缝，用钢丝刷等工具清除混凝土表面的灰尘／浮渣及松散层等污物，刷去浮灰，用酒精或丙酮将沿缝两侧2-3cm范围擦拭干净。
对较大的混凝土构件中较深的裂缝，为有效封缝，可沿裂缝切割“V”型槽或凿“V”型槽。
对体
积较大的混凝土构件或较深的裂缝，可沿裂缝采取钻孔灌浆，以使浆液进入裂缝有更广的通路。
（6）粘贴注胶底座（灌浆嘴）
在裂缝的交错处、裂缝较宽处及裂缝端部必须设置灌浆嘴，灌浆嘴的间距根据裂缝大小、走向及结构形式而定，一般缝宽0.3以内时灌浆嘴间距为15-30cm，在一条裂缝上必须设置有进浆、排气或出浆口。
灌浆嘴可先用封口胶粘贴在预定位置，也中在封缝时一同粘贴。
应特别注意防止堵塞灌浆嘴。
（7）封缝
封缝质量的好坏直接影响灌浆效果与质量，应特别予以重视。
裂缝的封闭使用封口胶，按提荐配胶比例称取并调封口胶，用油灰刀沿裂缝往复涂刮扣均匀涂抹层厚约1-2mm、宽2-3cm的胶泥，注意防止小气泡及密封不严。
（8）封缝检验
一般情况下，封缝后1-2天即可进行试漏检验，以检查裂缝的密封效果及贯通情况。
若用压缩气进行试漏试验，可沿裂缝涂刷一层肥皂水，从灌浆嘴吹入压缩空气（压力与灌浆压力相同），漏气处可再行封闭；若用压力水进行试漏试验，检验完毕后应用压缩空气吹净积水，并留有足够的时间让裂缝干燥。
对重要构件或走向复杂的裂缝，建议进行试漏检验，以确保注胶效果。
（9）配制灌浆胶液
配制胶液前应将A、B两组分充分摇匀，根据估计的灌胶量按推荐配胶比准确称量两组分并混合均匀。
从胶混合开始，注胶操作应在胶液适用期内成(25℃时约为90分钟)。
（10）灌浆
注胶操作应使用专用注胶器具。
注胶前，应用压缩空气将孔缝吹净，达到无水干燥状态。
根据裂缝区域大小，可采用单孔灌浆或分区群孔灌浆。
在一条裂缝上的灌浆可由浅
到深，由下而上，由一端到另一端。
灌浆压力常采用0. 2Mpa,在保证灌浆顺畅的情况下，采用较低的灌浆压力和较长的灌浆时间，可获得更好的灌浆效果。
当相邻嘴子冒浆而相隔远的嘴子不冒浆时应将进行嘴子换到另一个嘴子，采用接力方式逐渐施灌。
当最后一个出浆口出胶且出胶速率保持稳定后，再保持压注10分钟左右即可停止灌浆。
拆除管路，并注意防止流胶。
（11）胶液固化
胶应在5℃以上的环境中固化、固化时间视环境温度而定。
一般情况（25℃）下固化2-3天即可。
（12）灌浆效果检验
灌浆结束后应检验灌浆效果及质量，凡有不密实等不合格情况，应进行补注。
灌浆效果一般可采用压水检查，在裂缝较多、灌浆质量较差的部位设置检查孔，水压值一般为灌浆压力的70-80%，基本不吸水、不渗漏即可认为合格。
还可选择适当部位进行钻芯取样检查，并可将芯样加工成试件进行力学性能试验。
2、注意事项：
（1）进场原料要进行检验，检验合格方可使用，不合格品就地封存、销毁。
（2）施工时，严格按照施工工艺流程进行施工，严禁颠倒。
（3）一定按规定精配制结构胶，保证施工质量和安全。
（4）封胶前缝周边清理干净，不得有灰尘。
（5）使用结构胶时，如不慎溅入眼中应立即用清水冲洗后尽快到医院进行救治。
（6）施工现场保持良好通风。
（7）现场施工人员应采取相应的劳动保护措施。
材料使用后，应将残余物及包装用品进行妥善处理注意环境保护。
（8）现场施工电器、照明用电必须安全、可靠，符合现场用电规范。
3、工具
（1）打磨机。
（2）空气压缩机、吸尘器。
（3）电动搅拦机。
（4）注胶器。
4、其它工具：
（1）钢丝刷、毛刷、盘秤、刮刀。
（2）安全帽、安全眼镜、橡皮手套、安全带。
（3）修补工具、注射器、割刀。
（4）温度计、湿度计。
5、材料：（固力）ESA低粘度结构灌缝胶和ESA封缝胶。
A、ESA灌缝胶的组成及特点
低粘度灌缝胶系A、B两组分改性环氧树脂类低粘度液状胶粘剂，包括ESA低粘度结构灌缝胶及其改性产品。
其主要特点是：
（1）极强的渗透力，粘度很低，能注入0.05㎜宽的微裂缝；
（2）不含挥发性溶剂，硬化时基本不收缩；
（3）结构灌缝胶ESA粘接强度高，韧性及抗冲击性好；（4）抗老化性及耐介质（酸、碱及水等）性好；
（5）固化温度范围广，环境温度5℃以上即可很好固化；（6）A、B配胶比例较宽，便于现场操作；
（7）可操作时间长，使用方便、无毒。
B、ESA的适用条件
广泛应用于混凝土桥梁、房屋、水利、路面等工程中裂缝注胶修补，混凝土非活动细小裂缝（缝宽0.05-2mm）补强胶修补使用ESA低粘度结构灌缝胶。
工作环境温度≤70℃。
施工环境干燥、通风，粘贴面洁净、干燥、无油污；固化环境温度不低于5℃；环境温度25℃时，固化时间不少于2-3天。
C、ESA的主要性能
ESA低粘度结构灌缝胶
D、ESA封缝胶的适用条件
（1）与ESA灌缝胶配套使用，在混凝土裂缝灌浆修补时，封闭裂缝表面和粘贴灌浆嘴；与ESA结构灌注胶配套使用，灌注粘贴钢板施工中，封闭周边缝隙；混凝土表面缺陷修补及找平施工等。
（2）工作环境温度≤70℃。
（3）施工环境干燥、通风，粘贴面洁净、干燥、无油污；固化环境温度不低5℃；固化时间根据具体用途不同可进行调整。
