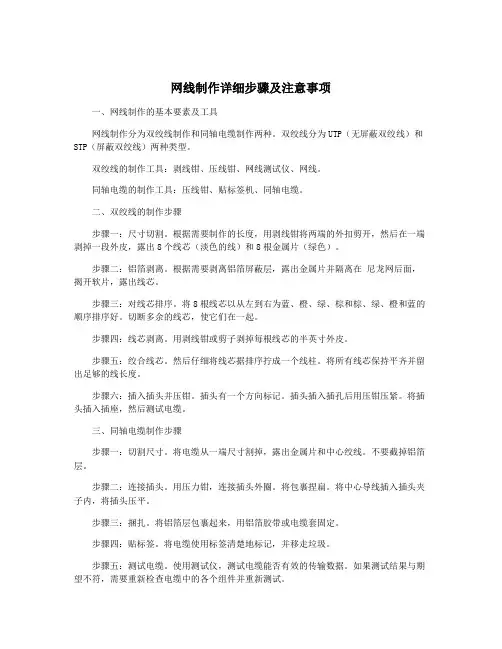

网线制作详细步骤及注意事项
网线制作详细步骤及注意事项一、网线制作的基本要素及工具网线制作分为双绞线制作和同轴电缆制作两种。
双绞线分为UTP（无屏蔽双绞线）和STP（屏蔽双绞线）两种类型。
双绞线的制作工具：剥线钳、压线钳、网线测试仪、网线。
同轴电缆的制作工具：压线钳、贴标签机、同轴电缆。
二、双绞线的制作步骤步骤一：尺寸切割。
根据需要制作的长度，用剥线钳将两端的外扣剪开，然后在一端剥掉一段外皮，露出8个线芯（淡色的线）和8根金属片（绿色）。
步骤二：铝箔剥离。
根据需要剥离铝箔屏蔽层，露出金属片并隔离在尼龙网后面，揭开软片，露出线芯。
步骤三：对线芯排序。
将8根线芯以从左到右为蓝、橙、绿、棕和棕、绿、橙和蓝的顺序排序好。
切断多余的线芯，使它们在一起。
步骤四：线芯剥离。
用剥线钳或剪子剥掉每根线芯的半英寸外皮。
步骤五：绞合线芯。
然后仔细将线芯据排序拧成一个线柱。
将所有线芯保持平齐并留出足够的线长度。
步骤六：插入插头并压钳。
插头有一个方向标记。
插头插入插孔后用压钳压紧。
将插头插入插座，然后测试电缆。
三、同轴电缆制作步骤步骤一：切割尺寸。
将电缆从一端尺寸割掉，露出金属片和中心绞线。
不要截掉铝箔层。
步骤二：连接插头。
用压力钳，连接插头外圈。
将包裹捏扁。
将中心导线插入插头夹子内，将插头压平。
步骤三：捆扎。
将铝箔层包裹起来，用铝箔胶带或电缆套固定。
步骤四：贴标签。
将电缆使用标签清楚地标记，并移走垃圾。
步骤五：测试电缆。
使用测试仪，测试电缆能否有效的传输数据。
如果测试结果与期望不符，需要重新检查电缆中的各个组件并重新测试。
四、制作注意事项1.双绞线上不同颜色线的正因或反因不能串驳在一起;2.剥芯的长度不能过长或不够；3.钳子要握住插头插头中央肉质处，才能压从网线中间露出来的金属芯片，因为金属芯片的连线长度，也是网线质量好坏的大要因素；4.压金属针片时要注意针是否垂直于线芯；5.压着针片的养，不能太紧，否则牢度不够，也不能太松，否则针片会松掉，导致连线松动；6.压线钳的压点最好是对着金属针片为基准打压。

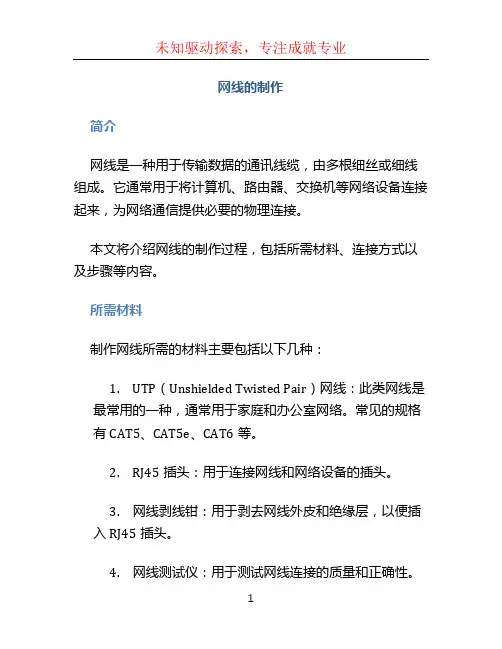

网线的制作
网线的制作简介网线是一种用于传输数据的通讯线缆，由多根细丝或细线组成。
它通常用于将计算机、路由器、交换机等网络设备连接起来，为网络通信提供必要的物理连接。
本文将介绍网线的制作过程，包括所需材料、连接方式以及步骤等内容。
所需材料制作网线所需的材料主要包括以下几种：1.UTP（Unshielded Twisted Pair）网线：此类网线是最常用的一种，通常用于家庭和办公室网络。
常见的规格有CAT5、CAT5e、CAT6等。
2.RJ45插头：用于连接网线和网络设备的插头。
3.网线剥线钳：用于剥去网线外皮和绝缘层，以便插入RJ45插头。
4.网线测试仪：用于测试网线连接的质量和正确性。
5.剥线工具和镊子：用于处理细丝和线芯。
6.隔电胶带和电工胶带：用于固定细丝和绝缘层。
7.塑料刀：用于割断网线。
连接方式网线制作的常见连接方式有直连和交叉连线，具体选择哪种方式取决于网络设备之间的连接方式。
一般来说，连接计算机和交换机、路由器之间的网线采用直连方式；而连接计算机与计算机、交换机与交换机之间的网线则常采用交叉连线方式。
在制作网线之前，需要根据实际需要选择并了解具体的连接方式。
制作步骤以下是网线制作的基本步骤：1.使用塑料刀将网线切断，长度通常根据实际需求而定。
剥去约2英寸（5厘米）的外皮。
2.使用网线剥线钳剥开外皮，将每根细丝单独露出。
在露出的细丝末端留出约0.5英寸（1.3厘米）的裸露部分。
3.将细丝按照指定的颜色顺序排列。
常见的配色顺序有T568A和T568B两种。
根据需要选择一种并将细丝按照该顺序排列。
4.使用剥线工具剥开细丝末端的绝缘层，露出约0.15英寸（0.4厘米）的铜线芯。
5.将RJ45插头插入网线剥线钳的插孔中，使插头的金属引脚与细丝的铜线芯相贴合。
6.插入插头后，用力夹紧网线剥线钳，确保插头的金属引脚牢固地固定在细丝上。
7.重复以上步骤，制作另一端的连接。
8.完成制作后，使用网线测试仪测试网线连接的质量和正确性。
网线制作方法
网线制作方法引言网线是计算机网络中连接设备和交换机、路由器之间的重要组成部分。
在日常生活和工作中，我们可能会遇到需要自己制作网线的情况。
本文将介绍常见的网线制作方法，旨在帮助读者了解如何制作标准的网线。
准备材料和工具在开始制作网线之前，我们需要准备以下材料和工具：1.网线：通常使用的网线为Cat5e、Cat6或更高规格的网线。
2.配线工具：如剥线钳、压线钳。
3.RJ45头：用于连接网线到设备端口的头部连接器。
4.测试仪：可用于检查制作网线的质量和性能。
步骤下面是制作网线的基本步骤：1.使用剥线钳剥去网线两端约1.5厘米的外皮，揭露出内部的四对彩色绝缘线。
2.针对每对线，使用剥线钳剥去约0.5厘米的绝缘层，将内部的八根裸线分开。
3.根据网线类型的不同，使用正确的线序，将每对线彼此交叉分组。
常见的线序包括568A和568B。
4.将每对线按照正确的顺序依次插入RJ45头的排针槽中。
确保每根线都插入到对应的排针槽中。
5.使用压线钳将RJ45头固定到网线上。
确保钳子对准头部排针槽，并用适当的压力压下去。
6.重复以上步骤，制作另一端的网线。
7.完成制作后，使用测试仪量测网线的质量和性能。
确保每对线没有短路和断路，并能正常进行数据传输。
注意事项在制作网线时，有几个注意事项需要特别关注：1.使用适当规格和质量的网线和配线工具，确保制作的网线稳定可靠。
2.在剥线和裁剪线的过程中，小心不要损坏裸线。
损坏的裸线可能会导致连接不良或功能失效。
3.确保每对线按照正确的顺序插入RJ45头的排针槽中，以确保网线的正常工作。
4.使用适当的压力和姿势，使用压线钳将RJ45头固定到网线上。
过大或过小的压力可能会导致连接不牢固或损坏网线。
5.在完成制作后，使用测试仪检查网线的质量和性能。
确保网线能够正常进行数据传输，避免潜在的问题。
结论通过本文的介绍，我们了解了如何制作网线的基本步骤和注意事项。
制作网线需要一定的技巧和耐心，但是一旦掌握了正确的方法，制作标准的网线将变得轻而易举。
网线制作教程范文
网线制作教程范文网线是用来连接计算机和其他网络设备的重要组成部分。
在当今现代化的网络环境中，世界各地的用户都需要使用网线进行各种网络活动，如上网、社交媒体、游戏和文件传输。
制作自己的网线可以帮助您更好地理解和控制网络连接，并且还可以根据需要调整网线的长度和类型。
本文将介绍如何制作一条标准的网线。
材料：-网线（多股线缆）-RJ45插头（两个）-压线钳-剪线钳-网线测试仪步骤一：准备工作首先，您需要决定您需要制作的网线的类型。
最常见的是直通网线（Straight-through Cable）和交叉网线（Crossover Cable）。
直通网线用于连接计算机与交换机、路由器等网络设备，而交叉网线用于连接两台计算机或直接连接两个重要网络设备。
步骤二：测量测量并剪断适当长度的网线。
对于直通网线，通常采用T-568B排线顺序，而交叉网线则使用T-568A排线顺序。
一般来说，直通网线需要两个相同长度的线缆，而交叉网线的两个线缆长度可以不同。
步骤三：剥离外皮使用剪线钳小心地剥离约1.5厘米的网线外皮。
确保不要剪断内部的线缆。
步骤四：整理线缆将线缆的每根线按照T568B或T568A顺序排列并整理好，确保每根线都位于正确的位置。
顺序是：橙色-白橙色、绿色-白绿色、蓝色-白蓝色、棕色-白棕色。
步骤五：插头安装将整理好的线缆插入RJ45插头的相应插槽中。
确保每根线都能完全插入，并且没有任何线露在外面。
使用压线钳将插头压紧，确保好好压紧。
步骤六：测试连接使用网线测试仪测试刚制作的网线是否可以正常工作。
将一端插入测试仪的主机端口，另一端插入测试仪的远程端口，并启动测试仪。
如果测试通过，证明网线连接正常。
如果测试未通过，可能需要检查线缆是否接触良好，并重新制作网线。
总结：制作网线需要一些基本的工具和技巧，但只要按照正确的步骤操作，任何人都可以制作一条标准的网线。
制作自己的网线可以根据需要制定长度和类型，并且还可以节省成本。
网线的制作
网线的制作
网线的制作通常包括以下几个步骤：
1. 准备工作：
- 准备两根需要连接的电缆，一根作为主电缆，另一根作为备用电缆。
- 根据需求选择合适的网线类型，例如Cat5e、Cat6等。
- 获取所需的RJ45插头和配对线。
2. 测量和剥离外套：
- 使用剥线器，根据需要剥离主电缆和备用电缆的外套，通常剥离约2英寸（5厘米）长的外套。
- 确保不要损坏内部电线。
3. 排列电线顺序：
- 根据网线类型和使用情况，根据T568A或T568B线序，将四对电线按照正确的顺序排列。
- 常见的线序为白绿-绿，白橙-蓝，白蓝-橙，白棕-棕。
4. 剪短电线：
- 使用剪刀或剪线钳，将电线剪短，保持每条电线的长度相同。
5. 插入插头：
- 将电线插入RJ45插头的插槽中。
- 确保电线完全插入插槽内，并且每根电线都位于插槽的正中央。
- 使用钳子或压线工具将插头固定在电线上。
6. 测试连接：
- 使用网线测试仪或网络测试工具，测试刚制作的网线连接是否正常。
- 分别测试主电缆和备用电缆。
7. 固定插头和外套：
- 使用插头保护套或软管套将插头的部分插入，以保护插头和连接部分。
- 使用胶带或绑线带将插头和电线的外套牢固地固定在一起。
以上是制作网线的基本步骤，根据需要和网线类型的不同，具体的制作方法可能会有所不同，建议参考相应的教程或
咨询专业人士。
另外，为确保网线质量和连接的稳定性，
制作网线时应尽量避免出现损坏、电线错乱或插头连接不
牢固等问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
以太网网线的选型和制作方法
一、简介：
网线作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度
的一个瓶颈。
故特意以制作网线为课题简单扼要的说明以太网网线的选型和
制作方法。
二、双绞线接法
1.双绞线可接成直通线和交叉线两种；
1)直通线使用情况：使用于异种设备之间的连线,主要用于
●PC和集线器HUB
●集线器HUB和集线器HUB（普通口-级联口）
●集线器HUB（级联口）和交换机Switch
●交换机Switch和路由器Router
2)交叉线使用情况：使用于同种设备之间的连线：主要用于
●PC和PC（机对机）
● 集线器HUB 和集线器HUB （普通口）
● 集线器HUB 和集线器HUB （级联口）
● 集线器HUB （普通口）和交换机Switch
● 交换机Switch 和交换机Switch
● 路由器Router 和路由器Router ； 双绞线接法 图1
2. T568A 排序水晶头接法：
序号 1 2 3 4 5 6 7 8
颜色 白绿 绿 白橙 蓝 白蓝 橙 白棕 棕
T568A 接线顺序 表1
3. T568B 排序水晶头接法：
序号 1 2 3 4 5 6 7 8
颜色 白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
T568B 接线顺序 表2
三、 双绞线水晶头制作注意事项 ：
1. 线的顺序必须正确：
● 根据接线类型（如上图1、表1、表2）按对应顺序接； ● 水晶头方向必须正确：水晶头的弹片朝外，入线朝下，从左到右依次为1到8（如下图2）。
交叉线 T568B T568A 直通线 T568B T568B
水晶头图2
2.压线需要：直、平、齐、紧。
●直：线缆要扯直；
●平：线缆按顺序排平，尽量避免线缆缠绕和重叠；
●齐：每跟线缆扯直排平后根据长度剪齐，使每跟线缆都插
入到水晶头顶部，而网线外表皮卡进水晶头塑料压片内；
●紧：用压线钳压紧，在压的过程使得水晶头凸出在外面的
针脚全部压入水晶头内，受力之后听到轻微的“啪”一声
即可，使水晶头铜片插入线缆，水晶头塑料压片压住网线
护套。
做好的网线图3
四、制作材料和工具：双绞线、水晶头、压线钳
1.双绞线的分类：
双绞线的最大传输距离为１００ｍ。
如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装４个中继器。
如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。
2.带屏蔽层网线：
屏蔽的五类双绞线外面包有一层屏蔽用的金属膜，它的抗干扰性能好些，但应用的条件比较苛刻，不是用了屏蔽的双绞线，在抗干扰方面就一定强于非屏蔽双绞线。
屏蔽双绞线的屏蔽作用只在整个电缆均有屏蔽装置，并且两端正确接地的情况下才起作用。
所以，要求整个系统全部是屏蔽器件，包括电缆、插座、水晶头和配线架等，同时建筑物需要有良好的地线系统。
事实上，在实际施工时，很难全部完美接地，从而使屏蔽层本身成为最大的干扰源，导致性能甚至远不如非屏蔽双绞线 UTP。
所以，除非有特殊需要，通常在综合布线系统中只采用非屏蔽双绞线。
3.水晶头：
RJ-45 插头之所把它称之为“水晶头”，主要是因为它的外表晶莹透亮的原因而得名的。
RJ-45 接口是连接非屏蔽双绞
线的连接器，为模块式插孔结构。
如上图所示，RJ-45 接口前
端有 8 个凹槽，简称 8P（Position），凹槽内的金属接点共
有 8 个，简称 8C（Contact），因而也有 8P8C 的别称。
RJ-45插头-水晶头图4
●二叉式 RJ-45：金属片只有两个侧刀;
●三叉式 RJ-45：金属片则有三个侧刀;
●一般地，叉数目越多，接触的面积也越大，导通的效果也
越明显，因此三叉式的接口比二叉式接口更适合高速网络。
4.压线钳
压线钳图5
五、网线测试：
用网线测试器测试：两端都做好水晶头后可以用网线测试仪进行
测试，如果测试仪上 8 个指示灯都依次为绿色闪过，证明网线制作
成功。
如果出现任何一个灯为红灯或黄灯，都证明存在断路或都接触不良现象。
网线测试器测试图6
六、理论论述
为了保持最佳的兼容性，普遍采用ＥＩＡ／ＴＩＡ５６８Ｂ标准来制作网线。
在整个网络布线中应用一种布线方式，但两端都有ＲＪ－４５插口的网络连线无论是采用５６８Ａ标准，还是５６８Ｂ标准，在网络中都是可行的。
双绞线的顺序与ＲＪ４５头的引脚序号—一对应。
１０Ｍ以太网的网线使用１、２、３、６编号的芯线传递数据，而１００Ｍ网卡需要使用四对线。
由于１０Ｍ网卡能够使用按１０
０Ｍ方式制作的网线；而且双绞线又提供有四对线，因而即使使用１
０Ｍ网卡，一般也按１００Ｍ方式制作网线。
标准中要求１、２、３、６、４、５、７、８线必须是双绞。
这是因为，在数据的传输中，为了减少和抑制外界的干扰，发送和接收的数据均以差分方式传输，即每一对线互相扭在一起传输一路差分信号（这也是双绞线名称的由来）。
所谓的差分信号是指一根线以正电平方式传输信号，另外一根线以负电平方式传输同一信号，当线路中出现干扰信号时，其对两根线的影响是相同的，因而在接收端还原差分信号时就可以屏蔽掉该干扰信号（可以理解为差分的两路信号执行减运算）。
从双绞线抑制干扰的原理可以看出，每对线进行双绞的目的是为了抑制干扰信号，提高传输质量；因而我们在制作双绞线的接头时，一定不要将传输差分信号的一对线分开，否则将大大影响网络的传输质量。
