工程制图第7章 零件图
一组视图 完整尺寸
技术要求 标题栏
二、零件图的内容
1．视图 根据有关标准和规定，用正投影法表达零件内、外结 构的一组图形。
2．尺寸 零件图应正确、完整、清晰、合理地标注零件制造、 检验时所需的全部尺寸。
3．技术要求 标注或说明零件制造、检验或装配过程中应达到 的各项要求，如表面粗糙度、极限与配合、形状和位置公差、 热处理、表面处理等要求。
1.主视图的表达
1）形状特征的表达
能够清楚地表达主要形体的形状特征
2）加工位置的表达
反应了零件的加工位置
例如：（轴、盘类）
3）工作位置原则
反应了零件的工作位置
例如： （支架、壳体类）
2.其他视图的表达
首先读表达主要形体的其它视图，再读次要形体的视图。
二、典型零件图的视图的表达方法 1.轴、套类零件表达 ⑴ 分析形体、结构
4．标题栏 标题栏画在图框的右下角，需填写零件的名称、材 料、数量、比例，制图、审核人员的姓名、日期等内容。
§7-2 零件图的视图
一、视图表达的一般原则 1.主视图表达 2.其他视图的表达
二、典型零件图的视图的表达方法
轮盘类
支架
轴
传动装置
一、视图表达的一般原则
能正确、完整、清晰、合理地表达出零件的全部结构形状、读图 方便、画图简单。在画图前从零件的结构特点、使用功能和加工 方法等进行分析，选用了适当的视图和各种方法进行表达
基本符号上加一小圆，表示表面粗糙度是用不去除材料的 方法获得，如：铸，锻，冲压、热轧、冷轧、粉末冶金等； 或是用保持原供应状况的表面。
用任何方法获得的表面粗糙度，Ra 的上限值 3.2μ m。
用去除材料方法获得的表面粗糙度，Ra 的上 限值3.2μ m。

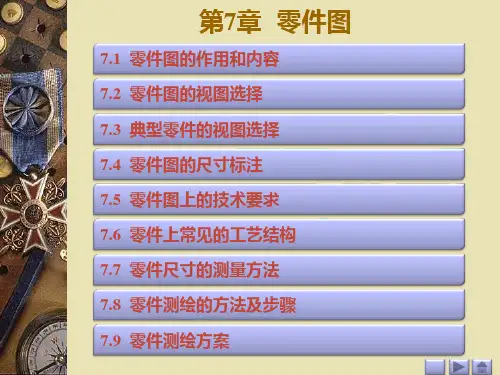

《工程制图》(程金霞)698-9课件 第七章
（2）工艺基准
工艺基准是指零件在加工过程中，为了便于装夹定 位、测量和检验所选定的尺寸基准。如图所示的阶梯 轴，在加工该阶梯轴时，车刀每一次车削的最终位置 都是以右端面为起点来测定的，因此右端面为工艺基 准。
7.4.2 合理标注尺寸的原则
1．主要尺寸直接标出
主要尺寸是指影响产品性能、工作精度和位置关 系的尺寸。为保证设计精度，应将主要尺寸从设计基 准出发直接标注在零件图上。如图a所示，轴承座中 心高尺寸a是主要尺寸，应直接标注；而若按图b所示 标注，轴承座加工后中心高a的误差将为尺寸b和c的 误差之和，不能保证尺寸a的精度。
③ 分别采用D向和E向两个局部视图表达两个凸台 的形状。
7.4 零件图的尺寸标注
7.4.1 尺寸基准的选择
要使零件图的尺寸标注地合理，就必须根据零件的 结构形状和工艺特点确定合适的尺寸基准。常见的尺 寸基准有：① 零件上主要回转结构的轴线；② 零件的 对称中心面；③ 零件的重要支撑面、装配面及重要结 合面；④ 零件的主要加工面。
3．考虑测量的方便与可能
在零件图上标注尺寸时，不仅要考虑设计要求， 还应使标注出的尺寸便于测量和校验。如图a中的尺 寸A不便于测量，故应按图b所示尺寸标注。
7.4.3 零件上常见孔的尺寸标法
零件上常见的孔有光孔、螺孔、沉孔（包括锪平）， 其具体标注方法如下表所示。标注时，既可以选用旁 注法，也可以使用普通注法。
（a）
（b）
（1）结构特点。减速器箱体的体积比较大，结构 比较复杂，利用形体分析法可知，其基础形体由底板、 箱壁、“T”字形肋板、水平方向的蜗杆轴孔和竖直方 向的蜗轮轴孔组成。蜗轮轴孔在底板和箱壳之间，其轴 线与蜗杆轴孔的轴线垂直异面，“T”字形肋板将底板、 箱壳和蜗轮轴孔连接成一个整体。
工程制图零件图
大
小是图样上其它表面所注代号例和如文：字其的余1.4倍。 10
3.2 3.2
★ 在不同方向的表面上标注时，代号中的数 字及符号的方向必须按下图规定标注。
3.2
30° 3.2
3.2
30
°
3.2
代号中的数字方向应与尺寸数字的方向一致。 11
⒊ 标注示例
6.3
3.2
×
2×45°
3×.2
6.3 3.2
6.3 6.3
基轴制过渡配合
29
除前面讲的基本标注形式外，还可采 用下面的一些标注形式。
30
H8 f7
30 H8/f7
借用尺寸线作为分数线。 用斜线做分数线。
30
⒉ 在零件图中极限的标注 ⑴ 在基本尺寸后注出公差带代号（基本偏 差代号和标准公差等级数字）。
配合精度明确，标注简单，但数值不 直观。适用于量规检测的尺寸。
如: H8 f7
孔的基本偏差代号
轴的标准公差等级代号
孔的标准公差等级代号 轴的基本偏差代号
20
⒋ 配合
⑴ 配合的概念
配合：基本尺寸相同相互结合的孔和轴的
公差带之间的关系。
配合
φ20 φ20
间隙或过盈: δ=孔的实际尺寸－轴的实际尺寸
δ≥0 间隙 δ≤0 过盈
21
⑵ 配合的种类
① 间隙配合
具有间隙(包括最小间隙等于零)的配合。
K
M
N
P
R
S
T
UV
X Y Z ZA ZB
ZC
0
基本尺寸
基本尺寸
0
+
-
基准轴
zc
m n p r s t u v x y z zazb 零线
小是图样上其它表面所注代号例和如文：字其的余1.4倍。 10
3.2 3.2
★ 在不同方向的表面上标注时，代号中的数 字及符号的方向必须按下图规定标注。
3.2
30° 3.2
3.2
30
°
3.2
代号中的数字方向应与尺寸数字的方向一致。 11
⒊ 标注示例
6.3
3.2
×
2×45°
3×.2
6.3 3.2
6.3 6.3
基轴制过渡配合
29
除前面讲的基本标注形式外，还可采 用下面的一些标注形式。
30
H8 f7
30 H8/f7
借用尺寸线作为分数线。 用斜线做分数线。
30
⒉ 在零件图中极限的标注 ⑴ 在基本尺寸后注出公差带代号（基本偏 差代号和标准公差等级数字）。
配合精度明确，标注简单，但数值不 直观。适用于量规检测的尺寸。
如: H8 f7
孔的基本偏差代号
轴的标准公差等级代号
孔的标准公差等级代号 轴的基本偏差代号
20
⒋ 配合
⑴ 配合的概念
配合：基本尺寸相同相互结合的孔和轴的
公差带之间的关系。
配合
φ20 φ20
间隙或过盈: δ=孔的实际尺寸－轴的实际尺寸
δ≥0 间隙 δ≤0 过盈
21
⑵ 配合的种类
① 间隙配合
具有间隙(包括最小间隙等于零)的配合。
K
M
N
P
R
S
T
UV
X Y Z ZA ZB
ZC
0
基本尺寸
基本尺寸
0
+
-
基准轴
zc
m n p r s t u v x y z zazb 零线
工程制图技术基础第8章 零件图
法获得的同一表面，当
需要明确每种工艺方法
9
的表面结构要求时，可
按左图进行标注。图中：
Fe—基本材料为钢；
EP—加工工艺为电镀
8.3.3 极限、公差、偏差
1．尺寸公差
在生产过程中，受各种因素的影响，例如：刀具磨损、 机床振动及工人技术水平等，所加工出的零件尺寸必然存 在一定的误差，为了确保产品加工的经济性，实现零件的 互换，零件的每个尺寸必须规定一个允许的变动范围，这 种允许尺寸的变动量称为尺寸公差。以下是有关尺寸公差 的名词解释。
工程制图技术基础第8章 零件图
表达单个零件的结构形状、尺寸大小及技术要求等内 容的图样，称为零件图。它是设计部门提交给生产部门的 重要技术文件。它要反映出设计者的意图，表达出机器 （或部件）对零件的要求，同时要考虑到结构和制造的可 能性与合理性，是制造和检验零件的依据。如下图所示的 齿轮油泵，主要由泵体、泵盖、齿轮、泵轴、螺钉、垫片、 堵头螺栓和销等零件组成。这些零件中，如螺钉、销和弹 簧属于标准件，故通常不画其零件图。齿轮属于常用件, 其部分结构标准化，并有规定的画法，所也要画出其零件 图,它属于通用件。其余零件的结构尺寸都是专门为该机 器设计的，这样的零件通常被称为一般零件。一般零件必 须画出零件图以供制造、维护等。
(a) 按设计要求选择尺寸基准
(c) 按设计基准标注长度方向尺寸
（d）按工艺基准标注长度尺寸
（b）按加工要求选择尺寸基准
（e）综合考虑标注长度方向尺寸
（a） 封闭尺寸链
（b）开口环
（c）参考尺寸
2) 考虑工艺要求 (1) 尽量符合加工顺序 按加工顺序标注尺寸，符合 加工过程，便于加工和测量。 (2) 应考虑测量方便 标注尺寸时，有些尺寸的标注 对设计要求影响不大时，应考虑测量方便。
工程制图第六章 零件图、装配图简介
第六章零件图、装配图简介§6-1 零件图、装配图概述§6-2 螺纹紧固件及其联接§6-3 轴系零件及其装配§6-1 零件图、装配图概述一台机器或一个零件，都是由若干个零件按一定的装配关系和技术要求装配起来的。
表达机器或部件的图样，称为装配图。
表达零件的图样，称为零件图。
装配图、零件图是机械图样中两种主要的图样。
零件图表示零件的结构形状、尺寸大小和技术要求，并根据它加工制造零件；装配图表示机器或部件的装配关系、工作原理、主要零件的结构形状、技术要求等。
设计时，一般先画出装配图，再根据装配图拆绘零件图；装配时，则根据装配图把零件装配成机器或部件。
因此，零件图和装配图的关系十分密切。
千斤顶及其装配图螺旋杆及其零件图以下从几个方面对装配图和零件图的内容进行比较。
一、视图（一）装配图视图在第五章讨论过的表达物体结构形状的各种方法，如视图、剖视、断面以及局部放大图等，在表达部件的装配图中也同样适用。
另外，装配图还有一些特殊的表达方法，如沿结合面剖切、拆卸画法、假想画法、夸大画法等。
（二）零件图视图零件图选择视图时，要结合零件的工作位臵或加工位臵，选择最能反映零件形状特征的视图作为主视图，并选择好其它视图。
包括运用好各种表达方法，如视图、剖视、断面、局部放大图等，要根据零件的复杂程度和结构特征来选取。
选择视图的原则是：在完整、清晰地表达零件内外形状的前提下，尽量减少图形数量及其内所含虚线的数量，以方便画图和看图。
二、尺寸（一）装配图的尺寸标注装配图不是制造零件的直接依据，因此，装配图中不需要注出零件的全部尺寸，而只需要标出一些必要尺寸，这些尺寸按其作用的不同，大致可分为以下几类：1.性能（规格）尺寸2.装配尺寸3.安装尺寸4.总体尺寸5.其它重要尺寸（二）零件图的尺寸标注在零件图上标注尺寸，除了要符合正确、完整、清晰的要求外，在可能的范围内，还要标注得合理。
所谓合理，即标注的尺寸能满足设计和加工工艺要求，也就是使零件能在部件中很好地工作，又能使零件便于制造、测量和检修。
工程制图之零件图
图818所示的轴承座从设计的角度来研究通常一根轴需有两个轴承来支承两个轴承孔的轴线应处于同一轴线上且一般应与基面平行也就是要保证两个轴承座的轴承孔的轴线距底面等高
工程制图之零件图
8-1零件图的作用和内容
零件图是表示零件结构、大小及技术要求的图样 。它也是制造、检验零件的依据。图8一1是柱塞 泵的凸轮零件图。由图可知，它包括如下内容:
8-3-5 箱壳类零件 这类零件包括箱体、外壳、座体等。 1、结构特点 箱壳类零件是机器或部件上的主体零件之一，其结构形
状往往比较复杂。 2、表达方法 （ 1 ）通常以最能反映其形状特征及结构间相对位置的
一面作为主视图的投射方向。以自然安放位置或工作位 置作为主视图的摆放位置（即零件的摆放位置）。 （ 2 ）一般需要两个或两个以上的基本视图才能将其主 要结构形状表示清楚。 （ 3 ）一般要根据具体零件选择合适的视图、剖视图、 断面图来表达其复杂的内外结构。
结构。
（4）筋板、杆体等连接结构常用断面图表示其断面形状。
（5）一般用斜视图表达零件上的倾斜结构。
图8-15所示是铣床上的拔叉，用来拔动变 速齿轮。主视图和左视图表达了拔叉的工 作部分（上部叉口和下部套筒）和联系部 分（中部薄板和筋板）的结构和形状以及 相互位置关系，另外只用了一个局部移出 断面图表达筋板的断面形状。
8-3-3 盘盖类零件 这类零件包括各种垫板、固定板、滑板、连接板、工作台、
箱盖等。 1、结构特点 板盖类零件的基本形状是高度方向尺寸较小的柱体，其上常有
凹坑、凸台、销孔、螺纹孔、螺栓过孔和成形孔等结构。此类 零件常由铸造后，经过必要的切削加工而成。 2、表达方法 （ 1 ）板盖类零件一般选择垂直于较大的一个平面的方向作 为主视图的投射方向。零件一般水平放置（即按自然平稳原则 放置）。 （ 2 ）主视图常用阶梯剖或复合剖的方法画成全剖视图。 （ 3 ）除主视图外，常用俯视图或仰视图表示其上的结构分 布情况。 （ 4 ）未表示清楚的部分，常用局部视图、局部剖视来补充 表达。 图8-14所示为箱体盖板，主视图采用复合剖切方法画成了全剖 视图。
工程制图之零件图
8-1零件图的作用和内容
零件图是表示零件结构、大小及技术要求的图样 。它也是制造、检验零件的依据。图8一1是柱塞 泵的凸轮零件图。由图可知，它包括如下内容:
8-3-5 箱壳类零件 这类零件包括箱体、外壳、座体等。 1、结构特点 箱壳类零件是机器或部件上的主体零件之一，其结构形
状往往比较复杂。 2、表达方法 （ 1 ）通常以最能反映其形状特征及结构间相对位置的
一面作为主视图的投射方向。以自然安放位置或工作位 置作为主视图的摆放位置（即零件的摆放位置）。 （ 2 ）一般需要两个或两个以上的基本视图才能将其主 要结构形状表示清楚。 （ 3 ）一般要根据具体零件选择合适的视图、剖视图、 断面图来表达其复杂的内外结构。
结构。
（4）筋板、杆体等连接结构常用断面图表示其断面形状。
（5）一般用斜视图表达零件上的倾斜结构。
图8-15所示是铣床上的拔叉，用来拔动变 速齿轮。主视图和左视图表达了拔叉的工 作部分（上部叉口和下部套筒）和联系部 分（中部薄板和筋板）的结构和形状以及 相互位置关系，另外只用了一个局部移出 断面图表达筋板的断面形状。
8-3-3 盘盖类零件 这类零件包括各种垫板、固定板、滑板、连接板、工作台、
箱盖等。 1、结构特点 板盖类零件的基本形状是高度方向尺寸较小的柱体，其上常有
凹坑、凸台、销孔、螺纹孔、螺栓过孔和成形孔等结构。此类 零件常由铸造后，经过必要的切削加工而成。 2、表达方法 （ 1 ）板盖类零件一般选择垂直于较大的一个平面的方向作 为主视图的投射方向。零件一般水平放置（即按自然平稳原则 放置）。 （ 2 ）主视图常用阶梯剖或复合剖的方法画成全剖视图。 （ 3 ）除主视图外，常用俯视图或仰视图表示其上的结构分 布情况。 （ 4 ）未表示清楚的部分，常用局部视图、局部剖视来补充 表达。 图8-14所示为箱体盖板，主视图采用复合剖切方法画成了全剖 视图。
工程制图-零件图
⒉ 完整的尺寸
确定各部分的
大小和位置。
⒊ 技术要求
加工、检验达 到的技术指标。
⒋ 标题栏
零件名称、数
量、材料及必要的 签署。
端盖零件图
➢8.2 视图选择和尺寸标注
8.2.1 零件图的视图选择 8.2.2 零件尺寸的合理标注
➢8.2.1 零件图的视图选择
为什么要进行视图选择呢?
为满足生产的需要，零件图的一组 视图应视零件的功用及结构形状的不同 而采用不同的视图及表达方法。
壁厚不均匀
（b）
壁厚均匀
壁厚逐渐过渡
➢8.3.2 零件的机械加工结构
机械加工工艺对零件结构的要求有：
⒈ 倒角
作用：便于装配和操作安全。
通常在轴及孔端部倒角。
Cb
b×α
b
α
倒角宽度b按轴（孔）径查标准确定。
α=45°，也可取30°或60°
⒉ 退刀槽和砂轮越程槽
作用：便于退刀和零件轴向定位。
退刀槽 b
⑴ 两曲面相交
过渡线不与 圆角轮廓接触 铸造圆角
过渡线
⑵ 两等直径圆柱相交
铸造圆角
切点附近断开
⑶ 平面与平面、平面与曲面过渡线画法
A
过渡圆弧与A处 圆角弯向一致
⒉ 拔模斜度 铸件在内外壁沿起模方向应有斜度，称
为拔模斜度。当斜度较大时，应在图中表 示出来，否则不予表示。
⒊ 壁厚均匀 （a）
缩孔 裂纹
视图方案一
视图方案二:
选全剖视的 左视图，表达轴 承孔的内部结构 及两侧支撑板形 状。
俯视图选用 B－B剖视表达底 板与支撑板断面 的形状。
B
B
B-B
视图方案二
⑷ 方案比较
确定各部分的
大小和位置。
⒊ 技术要求
加工、检验达 到的技术指标。
⒋ 标题栏
零件名称、数
量、材料及必要的 签署。
端盖零件图
➢8.2 视图选择和尺寸标注
8.2.1 零件图的视图选择 8.2.2 零件尺寸的合理标注
➢8.2.1 零件图的视图选择
为什么要进行视图选择呢?
为满足生产的需要，零件图的一组 视图应视零件的功用及结构形状的不同 而采用不同的视图及表达方法。
壁厚不均匀
（b）
壁厚均匀
壁厚逐渐过渡
➢8.3.2 零件的机械加工结构
机械加工工艺对零件结构的要求有：
⒈ 倒角
作用：便于装配和操作安全。
通常在轴及孔端部倒角。
Cb
b×α
b
α
倒角宽度b按轴（孔）径查标准确定。
α=45°，也可取30°或60°
⒉ 退刀槽和砂轮越程槽
作用：便于退刀和零件轴向定位。
退刀槽 b
⑴ 两曲面相交
过渡线不与 圆角轮廓接触 铸造圆角
过渡线
⑵ 两等直径圆柱相交
铸造圆角
切点附近断开
⑶ 平面与平面、平面与曲面过渡线画法
A
过渡圆弧与A处 圆角弯向一致
⒉ 拔模斜度 铸件在内外壁沿起模方向应有斜度，称
为拔模斜度。当斜度较大时，应在图中表 示出来，否则不予表示。
⒊ 壁厚均匀 （a）
缩孔 裂纹
视图方案一
视图方案二:
选全剖视的 左视图，表达轴 承孔的内部结构 及两侧支撑板形 状。
俯视图选用 B－B剖视表达底 板与支撑板断面 的形状。
B
B
B-B
视图方案二
⑷ 方案比较
工程制图讲义第七章-零件图5
三、视图选择举例
[例1] 倾斜支架的视图选择。
§7-6 零件的视图选择
三、视图选择举例
[例3] 支座的视图选择。
§7-6 零件的视图选择
§7-7 零件图中尺寸的合理注法
一、零件图中尺寸标注的基本要求
零件图的尺寸，应注得符合标准、齐全、清晰和合理。 合理标注尺寸的要求： ⑴ 满足设计要求，以保证机器的质量， ⑵ 满足工艺要求，以便于加工制造和检验。 要达到这些要求，仅靠形体分析法是不够的，还必须掌握一定 的设计、工艺知识和有关的专业知识。
二、尺寸基准的选择
2. 工艺基准
工艺基准是确定零件在机床上加工时的装夹位置，以及测量零件尺寸时所 利用的点、线、面。
从设计基准出发标注尺寸，能保证设计要求；从工艺基准出发标注尺寸， 则便于加工和测量。因此，最好使工艺基准和设计基准重合。当设计基准和工 艺基准不重合时，所注尺寸应在保证设计要求的前提下，满足工艺要求。
§7-7 零件图中尺寸的合理注法
三、合理标注尺寸时应注意的问题
2. 非功能尺寸的注法要符合制造工艺要求 钻孔、扩孔和阶梯孔的尺寸注法 用钻头钻出的不通孔和扩孔，其末端圆锥坑为工艺结构，画成120°， 图上不必注出此角度尺寸，孔的深度尺寸不应包括锥坑深度。用钻头扩孔是 先用小钻头钻出小孔，再用大钻头扩成大孔，因此，扩孔的深度尺寸也不能 包括锥孔，扩孔下面那个锥孔不需注尺寸。
所谓表达清楚一个零件的形状，就是要表达清楚该零件的每个组成部分 的形状和它们的相对位置。
二、其他视图的选择
§7-6 零件的视图选择
为了将零件的形状表达得完整、清晰，便于看图，所选用的视图之间必 须互相配合，有时还要考虑到视图与尺寸注法的配合。对于回转体，由于在
标注尺寸时要加上符号 “φ ” 或 “Sφ ”，一个带尺寸的视图 ( 平行于回转
