上网行为管理路由器配置-网络配置篇
二、上网行为管理部署模式
⼆、上⽹⾏为管理部署模式部署模式AC设备⽀持路由、⽹桥、旁路部署模式SG设备⽀持路由、⽹桥、旁路、单臂部署模式路由部署模式AC当路由器使⽤，全功能启⽤模式具有路由转发，NAT，VPN，DHCP等功能模块对⽹络影响最⼤，串联于⽹络中。
⽹桥部署模式对客户来说就是⼀个透明设备，部分功能启⽤。
如果AC出现故障，开启硬件bypass功能相当于⼀对⽹线的转接头不⽀持NAT（代理上⽹和端⼝映射）、VPN、DHCP等功能。
对⽹络影响其次，串联于⽹络中。
旁路部署模式旁路模式主要⽤于实现审计，基于TCP应⽤控制，其他功能都没有。
通过把设备的监听⼝接在交换机的镜像⼝，实现对上⽹数据的监控。
宕机也不会对⽤户的⽹络造成中断除了管理⼝DMZ，其他都可以做监听⼝对⽹络影响最⼩，并联于⽹络中。
需求背景路由模式解决⽅案1）内⽹⽹段需要上⽹，AC上需要做SNAT，源地址转换，也叫代理上⽹2）内⽹有服务器要发布出去，需要做端⼝映射3）下⾯是多⽹段，所以需要在AC的下⾏⼝做静态路由，也叫回包路由（即去往172.16.1.0/2.0/3.0的⽹段的下⼀跳路由需要给172.16.0.2）4）AC上有防⽕墙，为了保证内外⽹畅通需要做策略或者关闭防⽕墙⽹桥模式解决⽅案部署位置：三层设备之上，⽹关设备之下在⽹桥模式下，AC上⾏跟下⾏⼝都是⼆层⼝不能配IP上⽹四要素：IP地址，⼦⽹掩码，默认⽹关，DNS查看默认路由掩码为30位时，因DMZ是三层⼝，连接到下⾯三层设备上，⽹关为三层设备，即可配置IP地址等在⽹桥模式上AC配置去往172.16.4.0⽹段到172.16.0.2的静态路由的作⽤：当4.10去访问外⽹的时候，从三层设备到AC再到⽹关，AC上是默认路由所有都到⽹关。
⽽⽹关上有去往各个内⽹⽹段的静态路由，则回包时AC⽆此静态路由，则去4.10先到AC，AC没有去往4.10的静态路由则⾛默认路由到⽹关172.16.0.254，⽹关查找路由表，发现去往4.10的路由要⾛172.16.0.2，则再从AC到172.16.0.2。
如何配置企业路由“上网行为管理”功能
企业路由器有个使用比较多的功能，就是对员工的上网行为管理，以达到合理管控员工的上网时间，提高工作效率的目的，由于上网行为管理的设置项比较多，很多人会感觉到复杂，不知道要实现的功能在哪里设置，如何设置，那今天我就以磊科企业路由器NR255G为例，配图来讲解下最长配置的功能：一、登录路由器的管理界面浏览器打开网址：或者192.168.1.1，输入路由器管理账号和密码登录。
二、增加管理时间段当领导要对员工的上班时间管理的时候，比如在早上9点到11点规定不能刷网页新闻，就需要添加被管理的时段（9:00-11:00），没有设置时间段的时候，默认是所有用户组的全部时间，为了便于管理，可以添加多个时间段分别管理，时间段可以设置为上班时间、下班时间、休息日等，可以按周/按日期/按月分别设置，可在每个时间段添加备注方便管理。
这里设置好的时间段在后面的功能里都可以快速选择和新增，详见“时间组”。
三、设置用户/IP组设置用户组可以以部门划分，也可以加入特定的用户，方便对每个部门或某个特定的人多元化管理。
设置部门时，需要填写部门所有用户的IP，当要设置大领导为单独一个组时，只需要填写大领导的设备IP即可。
注意：如果一个IP地址属于多个组时，该IP仅会执行优先级最高的用户组的规则。
最多支持10条IP规则，可输入单个主机或IP段，IP段请用"-"隔开，格式：192.168.1.2-192.168.1.5/192.168.1.10四、网址分类管理被管理的用户组可以是所有用户，也可以是自定义的用户组，比如市场部，开启后状态有阻断/记录/警告三种，可以对聊天软件、网络游戏、电子购物等多种软件自定义勾选，方便对不同用户组的使用环境设置不同的网址管理。
五、聊天软件过滤为了管控员工花费很多上班时间在聊天上，开启聊天软件过滤是一种很有效的的管控手法，启用过滤状态，可以对不同用户组选择阻断全部或者阻断单个聊天软件，还能对各软件进行记录；QQ黑白能进一步加强管控：黑：未阻断的情况下，限制登陆的QQ；白：阻断的情况下，允许登陆的QQ。

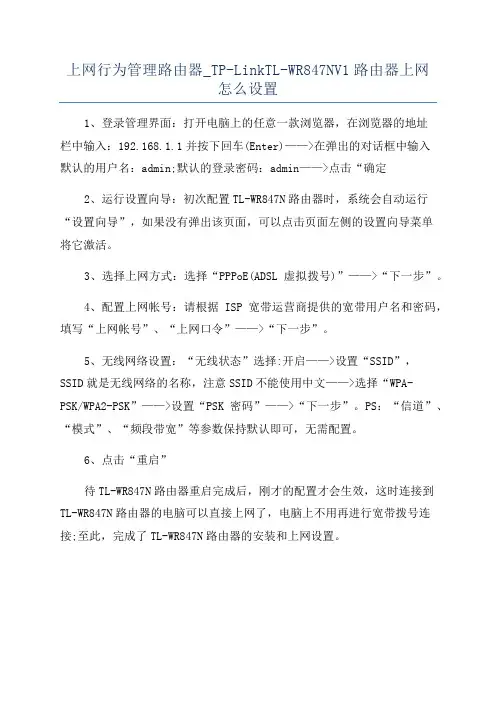

上网行为管理路由器_TP-LinkTL-WR847NV1路由器上网怎么设置
上网行为管理路由器_TP-LinkTL-WR847NV1路由器上网
怎么设置
1、登录管理界面：打开电脑上的任意一款浏览器，在浏览器的地址
栏中输入：192.168.1.1并按下回车(Enter)——>在弹出的对话框中输入
默认的用户名：admin;默认的登录密码：admin——>点击“确定
2、运行设置向导：初次配置TL-WR847N路由器时，系统会自动运行“设置向导”，如果没有弹出该页面，可以点击页面左侧的设置向导菜单
将它激活。
3、选择上网方式：选择“PPPoE(ADSL虚拟拨号)”——>“下一步”。
4、配置上网帐号：请根据ISP宽带运营商提供的宽带用户名和密码，填写“上网帐号”、“上网口令”——>“下一步”。
5、无线网络设置：“无线状态”选择:开启——>设置“SSID”，SSID就是无线网络的名称，注意SSID不能使用中文——>选择“WPA-
PSK/WPA2-PSK”——>设置“PSK密码”——>“下一步”。
PS：“信道”、“模式”、“频段带宽”等参数保持默认即可，无需配置。
6、点击“重启”
待TL-WR847N路由器重启完成后，刚才的配置才会生效，这时连接到TL-WR847N路由器的电脑可以直接上网了，电脑上不用再进行宽带拨号连接;至此，完成了TL-WR847N路由器的安装和上网设置。
上网行为管理路由器配置-管控配置篇
上网行为管理路由器配置-管控配置篇互联网是信息时代企业的生产工具，随着Internet在中小企业的不断普及，一方面员工上网的条件不断改善，另一方面因为缺乏有效的应用管理，网络资源往往得不到合理利用，并给企业带来诸多困扰和安全威胁。
上网行为管理路由器应用示例西默上网行为管理路由器是面对中小型企业，给予专业网络安全平台，为企业量身定做的高性价比上网行为管理设备。
通过URL 过滤、文件类型过滤、关键字过滤、内容检测等多种方式，彻底防止了色情网站、网络游戏、BT 等互联网滥用的行为。
通过应用软件的过滤，可以禁止员工在工作时间聊天、播放在线视频，防止带宽滥用，保障关键业务的开展。
通过邮件监控可以防止企业重要机密泄露。
同时，智能QOS会根据内网用户数量、上下行带宽使用比率等参数自动均衡每个IP的带宽，充分利用企业带宽资源，保障网络通畅。
假设一家公司的IP 段是192.168.2.1—192.168.2.254 其中研发为192.168.2.240—192.168.2.254 ，要求研发人员周一到周五上班时间不能下载，不能玩游戏。
同时也要对其它上网行为进行限制。
第一步：添加IP对象组：点击“系统菜单”→“上网行为”→“IP对象组设置”，如图1-1所示：图1-1“添加IP对象组”在IP 对象组名称中输入“yanfan”（这里必须是字母、数字以及下划线），在IP 地址中输入192.168.2.240 到192.168.2.254，填写完成后点击“添加”，然后点击“提交”。
得到如图1-2 所示：图1-2 “IP对象组”完成后点击“应用”即可生效。
第二步：时间设置：点击“系统菜单”→“上网行为”→“时间计划设置”得到图1-3：图1-3 “时间计划设置”在时间计划名称中输入“shijian”（这里必须是字母、数字以及下划线），可在选择星期中勾选星期一到星期五，在时间中输入“08:00 18:00”，设置完成后点击“提交”得到图1-4：图1-4 “时间计划”第三步：对上网行为的设置：点击“系统菜单”→“上网行为”→“上网行为管理”，得到如图1-5：图1-5 “上网行为管理”点击“全局控制”，可将游戏、视频全部设置为封堵，完成后点击“提交”，然后点击“添加上网行为策略”得到图1-6：图1-6 “添加上网行为策略”在策略名称中输入“xianzhi”（同上也要输入拼音、数字以及下划线），在IP 范围选项中选择“选择IP 组”，勾选“yanfan”，选择全部协议，时间选择“shijian”，动作设置为封堵，完成后点击“提交”，如图1-7：图1-7 “上网行为策略列表”到此即完成上网行为管理的设置。
华为上网行为管理器操作手册
上网行为管理操作手册2020年10月2日一、网络拓扑图 (1)二、网络规划 (1)三、IP地址分配 (1)四、账号分配表 (1)五、主要设备账户及密码 (1)1、上网行为管理路由器 (1)2、核心交换机 (1)3、研发交换机 (1)4、综合交换机 (1)5、硬盘录像机 (1)6、无线AP (1)六、主要配置 (1)1、上网行为管理器配置 (1)1、创建部门 (1)2、给每个部门创建用户 (1)3、创建用户组 (1)4、给用户组添加部门 (1)5、新建上网认证策略 (1)6、配置认证选项 (1)7、配置外网接口网络 (1)8、配置网接口网络 (1)9、配置管理接口网络 (1)10、配置静态路由 (1)11、配置策略路由 (1)12、配置带宽策略 (1)13、配置源NAT (1)14、配置虚拟服务器（端口映射） (1)15、配置域间规则 (1)16、配置本地策略 (1)2、交换机 (1)一、网络拓扑图二、网络规划部门（设备）VLAN 备注研发部一、二VLAN10 192.168.10.254 禁止上外网研发部外网VLAN20 192.168.20.254服务器VLAN30 192.168.1.1综合部（总经理、副总经理、运VLAN40 192.168.30.254营中心）VLAN101.1.1.2机房核心交换机VLAN10研发部核心交换机192.168.100.2综合交换机VLAN10192.168.100.3三、IP地址分配四、账号分配表五、主要设备账户及密码1、上网行为管理路由器IP地址：1.1.1.12、核心交换机3、研发交换机4、综合交换机5、硬盘录像机6、无线AP六、主要配置1、上网行为管理器配置2、给每个部门创建用户1）创建账号及密码2）加入所属部门3）加入所属用户组4、给用户组添加部门5、新建上网认证策略1）填写局域网的所有网段2）使用用户名密码认证6、配置认证选项1)启用radius单点登录2)配置密码有效期3)注销无流量的已认证用户时间7、配置外网接口网络8、配置网接口网络9、配置管理接口网络10、配置静态路由11、配置策略路由1）网口允许所有用户通过2）外网口允许所有用户通过3）管理口允许所有用户通过12、配置带宽策略1）WAN-LAN允许所有用户通过并且不限流2）LAN-WAN允许所有用户通过并且不限流13、配置源NAT1)WAN->LAN2)LAN->WAN14、配置虚拟服务器（端口映射）15、配置域间规则WAN->LAN,LAN->WAN,DMZ->LAN,LAN->DMZ,WAN->DMZ,DMZ->WAN 所有动作都是放行（permit）16、配置本地策略1)源安全域LAN口所有原地址动作都放行（permit）2)源安全域WAN口所有原地址动作都放行（permit）3)源安全域DMZ口所有原地址动作都放行（permit）2、交换机核心交换机#!Software Version V100R005C01SPC100sysname HeXin#vlan batch 30 40 50 100 to 102#dhcp enableuser-bind static ip-address 192.168.1.88 mac-address 0022-681c-eacf vlan 30user-bind static ip-address 192.168.1.88 mac-address 0022-681c-eacf interface GigabitEthernet0/0/10#undo http server enable#drop illegal-mac alarm#ip pool vlan30ip pool vlan40ip pool vlan50#acl number 2000rule 5 deny source 192.168.30.0 0.0.0.255rule 10 permit#acl number 2001#acl number 2002#acl number 2003#ip pool vlan30gateway-list 192.168.1.254network 192.168.1.0 mask 255.255.255.0dns-list 221.228.255.1 114.114.114.114#ip pool vlan40gateway-list 192.168.30.254network 192.168.30.0 mask 255.255.255.0static-bind ip-address 192.168.30.27 mac-address 0022-681c-eacf dns-list 221.228.255.1 114.114.114.114#ip pool vlan50gateway-list 192.168.40.254network 192.168.40.0 mask 255.255.255.0dns-list 221.228.255.1 114.114.114.114#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher 6)'^BYE(;F31<%AOH#3\4Q!! local-user admin privilege level 3#interface Vlanif1#interface Vlanif30ip address 192.168.1.1 255.255.255.0dhcp select global#interface Vlanif40ip address 192.168.30.254 255.255.255.0dhcp select global#interface Vlanif50ip address 192.168.40.254 255.255.255.0 #interface Vlanif100ip address 192.168.100.1 255.255.255.0 #interface Vlanif101ip address 1.1.1.2 255.255.255.0#interface Vlanif102#interface MEth0/0/1#interface GigabitEthernet0/0/1port link-type accessport default vlan 30#interface GigabitEthernet0/0/2port link-type accessport default vlan 30#interface GigabitEthernet0/0/3 port link-type accessport default vlan 30#interface GigabitEthernet0/0/4 port link-type accessport default vlan 30#interface GigabitEthernet0/0/5 port link-type accessport default vlan 30#interface GigabitEthernet0/0/6 port link-type accessport default vlan 30#interface GigabitEthernet0/0/7 port link-type accessport default vlan 30#interface GigabitEthernet0/0/8 port link-type accessport default vlan 30#interface GigabitEthernet0/0/9 port link-type accessport default vlan 30#interface GigabitEthernet0/0/10 port link-type accessport default vlan 30#interface GigabitEthernet0/0/11 port link-type accessport default vlan 40#interface GigabitEthernet0/0/12 port link-type accessport default vlan 40#interface GigabitEthernet0/0/13 port link-type accessport default vlan 40#interface GigabitEthernet0/0/14 port link-type accessport default vlan 40#interface GigabitEthernet0/0/15 port link-type accessport default vlan 40#interface GigabitEthernet0/0/16 port link-type accessport default vlan 40#interface GigabitEthernet0/0/17 port link-type accessport default vlan 40#interface GigabitEthernet0/0/18 port link-type accessport default vlan 40#interface GigabitEthernet0/0/19 port link-type accessport default vlan 50#interface GigabitEthernet0/0/20 port link-type accessport default vlan 50#interface GigabitEthernet0/0/21 port link-type trunkport trunk allow-pass vlan 2 to 4094 #interface GigabitEthernet0/0/22 port link-type trunkport trunk allow-pass vlan 2 to 4094 #interface GigabitEthernet0/0/23 port link-type accessport default vlan 101#interface GigabitEthernet0/0/24 port link-type trunkport trunk allow-pass vlan 2 to 4094 #interface NULL0#ip route-static 0.0.0.0 0.0.0.0 1.1.1.1ip route-static 0.0.0.0 0.0.0.0 58.214.246.30ip route-static 0.0.0.0 0.0.0.0 58.214.246.29ip route-static 192.168.10.0 255.255.255.0 192.168.100.2 ip route-static 192.168.20.0 255.255.255.0 192.168.100.2 ip route-static 192.168.30.0 255.255.255.0 192.168.100.3 #snmp-agentsnmp-agent local-engineid 000007DB7F0DCsnmp-agent sys-info version v3#user-interface con 0idle-timeout 0 0user-interface vty 0 4authentication-mode aaauser privilege level 15#port-group 1group-member GigabitEthernet0/0/1group-member GigabitEthernet0/0/2group-member GigabitEthernet0/0/3 group-member GigabitEthernet0/0/4 group-member GigabitEthernet0/0/5 group-member GigabitEthernet0/0/6 group-member GigabitEthernet0/0/7 group-member GigabitEthernet0/0/8 group-member GigabitEthernet0/0/9 group-member GigabitEthernet0/0/10 #port-group 2group-member GigabitEthernet0/0/11 group-member GigabitEthernet0/0/12 group-member GigabitEthernet0/0/13 group-member GigabitEthernet0/0/14 group-member GigabitEthernet0/0/15 group-member GigabitEthernet0/0/16 group-member GigabitEthernet0/0/17 group-member GigabitEthernet0/0/18 #port-group 3group-member GigabitEthernet0/0/19 group-member GigabitEthernet0/0/20#return研发交换机#sysname YanFa#vlan batch 1 10 20 100 to 101#cluster enablentdp enablentdp hop 16ndp enable#voice-vlan mac-address 0001-e300-0000 mask ffff-ff00-0000 description Siemens phonevoice-vlan mac-address 0003-6b00-0000 mask ffff-ff00-0000 description Cisco phonevoice-vlan mac-address 0004-0d00-0000 mask ffff-ff00-0000 description Avaya phonevoice-vlan mac-address 0060-b900-0000 mask ffff-ff00-0000 description Philips/NEC phonevoice-vlan mac-address 00d0-1e00-0000 mask ffff-ff00-0000 descriptionPingtel phonevoice-vlan mac-address 00e0-7500-0000 mask ffff-ff00-0000 description Polycom phonevoice-vlan mac-address 00e0-bb00-0000 mask ffff-ff00-0000 description 3com phone#undo http server enable#acl number 2000#acl number 2001rule 5 deny source 192.168.30.0 0.0.0.255rule 10 permit#acl number 2002#acl number 2003rule 5 deny source 192.168.40.0 0.0.0.255rule 10 permit#dhcp server ip-pool vlan#dhcp server ip-pool vlan10network 192.168.10.0 mask 255.255.255.0 gateway-list 192.168.10.254dns-list 221.228.255.1 114.114.114.114#dhcp server ip-pool vlan20network 192.168.20.0 mask 255.255.255.0 gateway-list 192.168.20.254dns-list 221.228.255.1 114.114.114.114#interface Vlanif1#interface Vlanif10description yanfaip address 192.168.10.254 255.255.255.0 #interface Vlanif20ip address 192.168.20.254 255.255.255.0 #interface Vlanif100ip address 192.168.100.2 255.255.255.0 #interface Vlanif101#interface MEth0/0/1#interface GigabitEthernet0/0/1 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/2 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/3 port link-type accessport default vlan 10bpdu enablendp enable#interface GigabitEthernet0/0/4 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/5 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/6 port link-type accessport default vlan 10bpdu enablentdp enable#interface GigabitEthernet0/0/7 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/8 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/9 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/10 port link-type accessport default vlan 10bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/11 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/12 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/13port link-type accessport default vlan 20user-bind static ip-address 192.168.20.20 vlan 20 bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/14port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/15port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/16 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/17 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/18 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/19port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/20 port link-type accessport default vlan 20bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/21 port default vlan 1bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/22 port default vlan 1bpdu enablentdp enablendp enable#interface GigabitEthernet0/0/23port link-type accessbpdu enablentdp enablendp enable#interface GigabitEthernet0/0/24port default vlan 1port trunk allow-pass vlan 1 to 4094bpdu enablentdp enablendp enable#interface NULL0#traffic-filter vlan 10 inbound acl 2003 rule 5 traffic-filter vlan 10 inbound acl 2003 rule 10 traffic-filter vlan 10 outbound acl 2003 rule 5 traffic-filter vlan 10 outbound acl 2003 rule 10#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password cipher E(/GLH9$P#'Q=^Q`MAF4<1!! local-user admin level 3local-user admin ftp-directory flash:#dhcp server forbidden-ip 192.168.10.254dhcp server forbidden-ip 192.168.20.254dhcp enable#ip route-static 0.0.0.0 0.0.0.0 1.1.1.1ip route-static 0.0.0.0 0.0.0.0 192.168.100.1ip route-static 0.0.0.0 0.0.0.0 2.2.2.1ip route-static 0.0.0.0 0.0.0.0 58.214.246.29ip route-static 0.0.0.0 0.0.0.0 58.214.246.30#user-interface con 0user-interface vty 0 4authentication-mode aaauser privilege level 15#port-group 1group-member GigabitEthernet0/0/1 group-member GigabitEthernet0/0/2 group-member GigabitEthernet0/0/3 group-member GigabitEthernet0/0/4 group-member GigabitEthernet0/0/5 group-member GigabitEthernet0/0/6 group-member GigabitEthernet0/0/7 group-member GigabitEthernet0/0/8 group-member GigabitEthernet0/0/9 group-member GigabitEthernet0/0/10 #port-group 2group-member GigabitEthernet0/0/11 group-member GigabitEthernet0/0/12 group-member GigabitEthernet0/0/13 group-member GigabitEthernet0/0/14 group-member GigabitEthernet0/0/15group-member GigabitEthernet0/0/16 group-member GigabitEthernet0/0/17 group-member GigabitEthernet0/0/18 group-member GigabitEthernet0/0/19 group-member GigabitEthernet0/0/20 #return综合交换机#!Software Version V100R005C01SPC100 sysname YunYing#vlan batch 40 100#cluster enablentdp enablentdp hop 16ndp enable#bpdu enable#dhcp enabledhcp snooping enabledhcp server detectuser-bind static ip-address 192.168.30.35 mac-address 50e5-49e6-a424 interface Ethernet0/0/1#undo http server enable#aaaauthentication-scheme defaultauthorization-scheme defaultaccounting-scheme defaultdomain defaultdomain default_adminlocal-user admin password simple adminlocal-user admin service-type httplocal-user yunying password cipher 6)'^BYE(;F31<%AOH#3\4Q!!local-user yunying privilege level 3#interface Vlanif1ip address dhcp-alloc#interface Vlanif40ip address 192.168.30.254 255.255.255.0#interface Vlanif100ip address 192.168.100.3 255.255.255.0 #interface Ethernet0/0/1port link-type accessport default vlan 40ntdp enablendp enablearp anti-attack check user-bind enable ip source check user-bind enable#interface Ethernet0/0/2port link-type accessport default vlan 40ntdp enablendp enable#interface Ethernet0/0/3port link-type accessport default vlan 40ntdp enablendp enable#interface Ethernet0/0/4 port link-type access port default vlan 40 ntdp enablendp enable#interface Ethernet0/0/5 port link-type access port default vlan 40 ntdp enablendp enable#interface Ethernet0/0/6 port link-type access port default vlan 40 ntdp enablendp enable#interface Ethernet0/0/7 port link-type accessport default vlan 40 ntdp enablendp enable#interface Ethernet0/0/8 port link-type access port default vlan 40 ntdp enablendp enable#interface Ethernet0/0/9 port link-type access port default vlan 40 ntdp enablendp enable#interface Ethernet0/0/10 port link-type access port default vlan 40 ntdp enablendp enable#。
上网行为管理路由器
上网行为管理路由器随着互联网的发展和普及，人们的上网方式也在不断地发生变化，使网络安全受到了越来越大的关注。
网络安全已经成为一项全球性的问题，因此各个国家和地区都在加强网络安全的管理和监控。
在这种背景下，上网行为管理路由器成为了很多机构和企事业单位必备的网络安全设备。
一、上网行为管理路由器的概念上网行为管理路由器是指一种能够对网络中所有终端设备的上网行为进行监控、过滤、限制等管理的设备。
它一般安装在企业、学校、政府机构等单位的网络出口处，能够实时监控网络的入口和出口流量，并对网络通信的内容进行检测和管理。
其主要作用就是控制网络用户的上网行为，保护网络安全，防止网络攻击和信息泄露，提高网络整体的运行效率和安全性。
二、上网行为管理路由器的工作原理上网行为管理路由器的工作原理主要分为以下几个步骤：1、数据收集阶段：上网行为管理路由器获取网络数据包，包括用户的网络通信信息、数据传输包等，对其进行逐个解析和识别。
2、数据分析阶段：路由器将收集到的数据包进行分析，并采用黑白名单、网络ACL、上网策略等机制对数据包进行判别和处理。
3、行为管理阶段：上网行为管理路由器对数据包进行管理和策略控制，包括禁止访问某些网站、限制用户上网时间、禁止P2P传输等等。
4、统计和报表阶段：上网行为管理路由器会对用户的上网行为进行统计和查询，可以生成各种统计报表和分析结果，方便管理者实时掌握网络安全状态和用户上网行为。
三、上网行为管理路由器的功能特点1、实时监控：上网行为管理路由器能够实时监控网络数据流量，统计用户的上网行为并自动生成日志，方便后续查询和管理。
2、商品化部署：上网行为管理路由器采用“开箱即用”的设计，无需进行大规模部署、改造和升级，方便用户使用和管理。
3、多维度管理：上网行为管理路由器支持多种管理方式，包括IP地址、MAC地址、用户名等多种维度，支持自定义上网策略，满足不同用户需求。
4、高效稳定：上网行为管理路由器采用优秀的硬件平台和软件算法，确保系统高效稳定运行，不影响网络通信和使用。
艾泰路由器的上网限制和功能管理的设置操作。
艾泰路由器型号：型号：HiPER 810版本：iv810v2009.bin一、上网设置---基本配置1、上网方式接入那里，如果你是ADSL拨号上网就选PPPOE拨号上网选项------下一步----将电信运营商提供给你的上网账号和密码分别填写在用户名和密码处，然后点下面的完成就可以了。
就进入不可不防处，按默认点完即可。
2、如果你是光纤方式专线上网，就点第二项固定IP接入，然后点下一步，将电信运营商提供给你的网关填入静态网关处，将IP地址填入广域网IP地址处，将子网掩码填入广域网子网掩码处，将DNS填入下面的主DNS处和备用DNS处，最后点成。
就进入不可不防处，按默认点完即可。
二、限速功能的设置。
首页点击智能带宽管理，在启用限速功能前的方框内打钩。
点击限速规则点地址组，在地质组名称那里自己随意取一个名字，如：限速，在起始地址处填写你要限速的IP地址，如：192.168.16.2，在结束地址处填写192.168.16.100。
即在这个IP地址范围内的计算机上网将被限速。
填写完后点添加，然后点完成。
在最大上行带宽处填写512，最大下行带宽处填写1536。
服务组那里点击右侧的箭头，即所有服务。
最后点击保存。
提示操作成功，确定。
如果想限制某一台电脑，则输入某一台电脑的IP地址。
如果限制迅雷等下载工具占用带宽，则启用P2P限速，上行限制512kb、下行1024kb。
二、限制玩QQ聊天等功能。
首页------安全配置选项----上网行为管理。
在地址组那里选你要限制的对象，这里按以上限制的地址组192……2-----192……100为例，在下面QQ前的方框内打钩，然后点下面的保存。
提示操作成功，点确定。
以上就完成了指定电脑的限速和限制某些电脑上网行为的设置管理。
其他的上网行为限制可以以此类推。
深信服上网行为管理配置详解
第五步：添加该用户的上网策略，点击进入【策略列表】页面，点击【添加策略】，在 弹出的【添加策略】页面选择需要关联的策略。
第六步：完成用户属性与策略的编辑后，点击提交，完成用户的添加。 第七步：通过设备上网时，验证IP和MAC是否正确，如果正确则认证通过，客户端不会弹 出认证页面。如果IP/MAC地址和绑定的IP/MAC不符，则认证不通过，此时没有提示页面 ，但客户端的现象是上不了网。
控制台功能说明
2.4.2.1.2设置用户组的上网策略
第一步：在【组织结构】中选择需要添加上网策略的用户组，右边进入管理页面，在【 策略列表】窗口中，点击添加策略按钮，然后弹出的【添加策略】页面，选择策略。 第二步：点击添加策略，在【添加策略】 中选择需要关联的上网策略工程师上网策 略，勾选[递归应用于子组]表示添加的策 略同时也会关联给子组，不勾选则表示子 组不会添加该策略。设置完成后点击确定。 第三步：返回【策略列表】页面，查看用 户组关联的。
代表网口状态是已连接状态， 击 可以设置自动刷新的时间。
代表网口状态是未连接状态，点
控制台功能说明
2.2.1运行状态
【接口吞吐率折线图】通过折线图的形式来动态显示外网接口实时发送 和接收数据的情况。
点击 可以设置[选择时间段]来显示相应时间段接口转发数据的情况 ，在[选择流量单位
控制台功能说明
2.2.1运行状态
控制台功能说明
2.1WebUI 配置界面
登录界面如下图所示：
控制台功能说明
2.1WebUI 配置界面
如何消除登录控制台的证书告警框？
首先，登录控制台，进入『系统配置』→『高级配置』→『WebUI选项 』页面，点击下载证书，将证书下载到本地安装。
飞鱼星 上网行为管理路由器WEB配置系统
◎ 攻击防御
◎ 连接限制
◎ IPMAC绑定
◎ ARP信任机制
◎ MAC地址过滤QoS流量控制
◎ QoS流量控制高级选项
◎ 端口映射
◎ 静态路由
◎ 源地址路由
◎ 应用调度
◎ 地址转换
◎ 域名转发
飞鱼星 上网行为管理路由器WEB配置系统VE1260[Build 1014]飞鱼星欢迎您系统状态
◎ 系统信息
◎ 网络接口
◎ 系统日志
◎ 网络检测
◎ 内网监控
◎ 报文捕获基础设置
◎ 配置向导
◎ 基本选项
◎ 内网配置
◎ 外网配置
◎ 备份恢复配置
◎ 恢复出厂配置
◎ 重新启动
/流量控制
规则列表 优先级流控规则 功能配置
地址上行下行时间描述状态编辑删除
192.168.0.210Kbyte2000Kbyte*控制主机
192.168.0.3-192.168.0.151Kbyte1Kbyte*教学办公
◎ DHCP服务器
பைடு நூலகம் DHCP地址池
◎ 端口管理上网行为管理
◎ IP地址组
◎ 网址分类管理
◎ 域名安全
◎ WEB安全
◎ 电子公告
◎ 聊天软件过滤
◎ 股票软件过滤
◎ P2P软件过滤
◎ 游戏过滤
◎ 防火墙设置
192.168.0.41100Kbyte1000Kbyte*教师控制机
192.168.0.42-192.168.0.4510Kbyte1000Kbyte*排版 办公室 广播
路由器上网行为管理
路由器上网行为管理1. 引言1. 背景介绍：随着互联网的普及，越来越多的人使用路由器进行网络连接。
然而，一些用户可能会滥用网络资源或者访问非法内容，给网络安全和带宽分配造成困扰。
2. 目的：本文档旨在提供一个详尽且清晰的指南，以便管理员能够有效地管理和监控通过路由器进行上网活动。
2. 上网行为分类与规则制定1. 分类：a) 合法正常上网行为（如浏览、合法内容）b) 非法违规上网行为（如盗版软件、色情信息获取等）c) 不良影响他人体验但不属于非法违规范畴（如大量P2P 占用带宽）3. 管理策略与技术手段选择1）流量限速/优先级调整：根据需求对特定应用程序或设备设置最高可接受传输速率，并确保关键任务获得更高优先级。
- 流量识别方法: DPI (深度包检查)- QoS(服务质量): 标记数据包并基于标记执行相应操作4）网站过滤与阻断1）黑名单：根据已知的非法或不良网站列表，将其列入黑名单并自动屏蔽访问。
- 常见方法: DNS劫持、URL关键词匹配等5. 用户行为监控与日志记录1) 日志记录：对路由器上所有用户进行活动日志记录，并保存一定时间以供审查和分析使用。
a) 记录内容包括但不限于：- IP地址及MAC地址- 上/下行流量统计数据（如带宽占用）- 访问的域名/IP地址6. 安全性考虑与隐私保护1）加密传输: 使用HTTPS替代HTTP来确保敏感信息在网络中安全传输；a) SSL/TLS证书部署;b) HTTPS强制重定向7. 法律合规要求8. 监管机构联系方式：9. 文档更新历史:10．附件:(请提供相关文档)11．术语解释:- DPI(深度包检查): 是指通过对IP报文头和负载有效载荷进行综合分析, 对应用层特有字段做出判断.- QoS(服务质量): 是指按照业务需求给予优先级别较高资源.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上网行为管理路由器配置-网络配置篇
一、配置您的计算机网络设置
1、打开路由器的电源开关，等待片刻，当路由器前面板的灯匀速闪烁后，表示路由器
已经进入工作状态，可以接受配置。
2、请正确配置计算机的网络配置，并加载TCP/IP协议。
3、由于路由器默认带有DHCP服务，您的计算机会自动获取192.168.0.2-192.168.0.254
之间的IP地址，子网掩码为255.255.255.0，网关为192.168.0.1。
4、单击计算机的“开始菜单”→“运行”，在运行中输入cmd，可以使用下面的命令来
检查您的计算机和本产品是否正常连通。
如图1-1所示：
图1-1 测试连通性
如果出现以上显示，表示网络连接正确，可以进行下一步的操作，如果屏幕提示为：Pinging 192.168.1.1 with 32 bytes of data:
Request timed out
Request timed out
Request timed out
Request timed out
说明设备未正确的安装，可以按照下面的步骤进行检查：
1、设备的物理连接是否正确？
与计算机网卡相连的双绞线的另一端必须接路由器内网口并且网线两段的网
络接口的指示灯必须正常点亮。
2、计算机的TCP/IP协议是否设置正确？
您的计算机IP 地址必须为192.168.0.* （*的范围2—254），子网掩码为
255.255.255.0（即在同一网段）。
二、登录界面：
将路由器LAN 口与计算机连接好后，计算机会自动获取到192.168.1.1/24 段地址，在浏览器的地址栏中输入192.168.1.1 后，出现用户名和密码对话框，路由器配置默认的用户名和密码都是admin，然后点击“确定”按钮，即进人路由器配置界面，如图1-2 所示：
图1-2 路由器配置界面
三、内网配置：
点击“基本设置”中的“内网设置”进入到内网设置界面，您可以看到路由器局域网的相关信息，即局域网的IP 地址和子网掩码，分别是192.168.1.1、255.255.255.0，如图1-3所示：
图1-3 内网配置界面
这是路由器配置本身默认的，若您需要改动这个地址，可以将默认的地址清除后再输入您想要改变的地址，然后点击“保存”按钮，即可生效。
由于路由器本身具有DHCP 动态分配IP 地址功能，默认的DHCP地址池是192.168.1.2-192.168.1.254，所以路由器与客户端连接好后可自动获取地址池中的IP 地址和相应的信息。
若您改变局域网的地址，需要在“DHCP 设置”中手动配置与局域网网口在同一网段的地址，以便局域网的用户可以获得相应的地址
信息。
四、外网配置
点击“基本配置”中的“外网设置”进入到外网配置界面，点击“编辑”按钮，进入到配置界面，您可以看到外网需要配置的信息，路由器有两个固定的外网口和一个内网口，即WAN1 口、WAN2口和LAN1 口，有两个口可以配置为外网口或者是内网口，即WAN3/LAN3和WAN4/LAN2，在此如果您需要手动配置外网口的相关参数，可在“类型”一栏中选择“静态IP”，然后填写相关的参数信息，然后点击“保存”即可生效，如图1-4所示：
图1-4 外网配置界面1
如果您是拨号上网的话，可在“类型”一栏中选选择“PPPOE”，然后填写用户名和密码，选择相应的“拨号模式”、“外网口模式”以及“是否启用多线路负载”(若您只使用一个WAN 口时，关闭“是否启用多线路负载”功能)，然后点击“保存”即可生效，如图1-5所示：
图1-5 外网配置界面2
若您是多条线路出口，可配置多个外网口，同时可启用“多线路负载”功能，保证您
上网的速度和质量。
