孔板流量计计算方法及参考系数(二)
化工实验-流量计-数据处理计算过程举例
数据处理计算过程举例以第四组为例1、孔板流量计性能测定（1）流体粘度μ=0.000001198+EXP(1972.53/(273.15+27.7))=0.695×10-3（Pa·s）（2）流体密度ρ=-0.003589285×27.72-0.0872501×27.7+1001.44 =996.1（kg·m3）（3）流体流量qv=6.0（m3÷h)÷3600（s）=1.67×10-3(m3÷s)(4)因流速u=qv÷A=qv÷(3.14×d²÷4)=1.67×10－3÷（3.14×（0.0262）÷4=3.14（m·s）(5)因qv =C×A×√（2ΔP÷ρ）则孔流系数C0=qv/((A×√（2ΔP/ρ))=1.67×10-3/[(3.14×0.0172÷4)×√(2×36.2×1000÷996.1)] =0.862(6)雷诺数Re=d×u×ρ÷μ=0.026×1.67×996.1÷(0.695×10-3)=1170882、文丘里流量计性能测定（1）流体粘度μ=0.000001198+EXP(1972.53/(273.15+29.8))=0.673×10-3（Pa·s）（2）流体密度ρ=-0.003589285×29.82-0.0872501×29.8+1001.44=995.7（kg·m3）（3）流体流量qv=6.9（m3·h)÷3600（s）=1.92×10-3(m3÷s)(4)因流速u=qv ÷A=qv÷(3.14×d²÷4)=1.92×10－3÷（3.14×（0.0262）÷4 =3.61（m·s）(5)因qv =Cv×A×√（2ΔP÷ρ）则孔流系数Cv =qv/((A×√（2ΔP/ρ))=1.92×10-3/[(3.14×0.0152÷4)×√(2×6.0÷995.7)]=0.998(7)雷诺数Re=d×u×ρ÷μ=0.026×1.67×996.1÷(0.695×10-3)=139023 3、转子流量计性能测定涡轮流体流量qv=2.3（m3·h)÷3600（s）=6.39×10-4(m3·s) 流体密度ρ=-0.003589285×25.82-0.0872501×25.8+1001.44=996.8（kg·m3）校正后转子流量：由公式qv ’/qv=√[ρ(ρf-ρ’)]÷√[ρ’(ρf-ρ)]=2.2×√[996.779(7900-996.8)]÷√[996.8(7900-996.779)]÷3600 =6.1×10-4 (m3·s）4、用最大误差法对节流式流量计的流量系数进行误差估算和分析。
孔板流量计计算公式
孔板流量计计算公式首先，我们来介绍孔板流量计的面积系数公式。
孔板流量计的面积系数是指孔板截面上真实流量与标准流量之间的比值。
标准流量是在参考条件下，根据流体物性和孔板尺寸来确定的。
面积系数公式如下：C=Qs/Q其中，C表示孔板流量计的面积系数，Qs为标准流量，Q为孔板流量计的实际流量。
根据实际应用情况的不同，标准流量可以为液流、气流或蒸汽流。
下面，我们将介绍不同情况下孔板流量计计算公式的具体表达式。
1.液体流量计算公式对于液体流量计算，可以使用以下公式：Q=C×A×√(2gΔh)其中，Q表示液体流量，C为孔板流量计的面积系数，A为孔板截面积，g为重力加速度，Δh为上下游压力差。
2.气体流量计算公式对于气体流量计算，可以使用以下公式：Q=C×A×√(c×∆P/ρ)其中，Q表示气体流量，C为孔板流量计的面积系数，A为孔板截面积，c为气体流量系数，∆P为上下游压力差，ρ为气体密度。
3.蒸汽流量计算公式对于蒸汽流量计算，可以使用以下公式：Q=C×A×√(c×P2×(1-P2/P1)/(ρ×(1-(P2/P1)^2)))其中，Q表示蒸汽流量，C为孔板流量计的面积系数，A为孔板截面积，c为蒸汽流量系数，P1为上游压力，P2为下游压力，ρ为蒸汽密度。
需要注意的是，以上公式中的各个参数需要根据具体实际情况进行选择和计算。
例如，孔板截面积A可以根据孔板的尺寸和形状进行计算，重力加速度g可以取9.8m/s²，气体密度ρ可以根据气体物性和操作条件确定，气体流量系数c和蒸汽流量系数c可以通过实验或参考相关文献获得。
总之，孔板流量计的计算公式基于不同的流体类型和流量计量场景，通过面积系数和相关参数的综合计算，可以得到准确的流量测量结果。
在实际应用中，需要根据具体情况选择合适的公式进行计算，并注意参数选择和计算过程的正确性和精确性。
孔板流量计的流量计算公式
孔板流量计的流量计算公式之公保含烟创作
复杂来说差压值要开方输出才华对应流量
实际应用中计算比拟复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧
一．流量赔偿概述
差压式流量计的丈量原理是基于流体的机械能相互转换的原理.在水平管道中活动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变.以体积流量公式为例：
Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)
其中：C 流出系数；
ε 可膨胀系数
Α 节流件开孔截面积，M＾2
ΔP 节流装置输出的差压，Pa;
β 直径比
ρ1 被测流体在I-I处的密度，kg/m3;
Qv 体积流量，m3/h
依照赔偿要求，需要参加温度和压力的赔偿，依据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量.其实重要是密度的转换.计算公式如下：
也即是画面要求显示的0度标准年夜气压下的体积流量.
在依据密度公式：
ρ= P*T50/(P50*T)* ρ50
其中：ρ、P、T暗示任意温度、压力下的值
结合这两个公式即可在顺序中完成编制.
二．煤气计算书（省略）
三．顺序剖析
压力气：必需转换成相对压力停止计算.即表压+年夜气压力
赔偿计算依据计算公式，数据保管在PLC的存放器内.同时在intouch画面上做监视.
采用2秒中一个扫描上升沿触发停止累积，行将赔偿流量值（Nm3/h）比上1800单元转换成每2S的流量值，停止累积求和，画面带复位清零功用.。
孔板流量计计算公式
0引言孔板是典型的差压式流量计，它结构简单，制造方便，在柳钢炼铁厂使用广泛，主要用于测量氧气、氮气、空气、蒸汽及煤气等流体流量。
由于孔板的流入截面是突然变小的，而流出截面是突然扩张的，流体的流动速度（情况）在孔板前后发生了很大的变化，从而且在孔板前后形成了差压，通过测量差压可以反映流体流量大小［1］。
但是流量的计算是一个复杂的过程。
炼铁厂以往仅仅是通过开方器对孔板前后差压进行开方，然后乘以设计最大流量从而获得实际流量值，如公式（1）所示。
（1）其中0——体积流量，Nm3/h;術ax ----- 设计最大流量，Nm3/h:A P——实际差压，Pa；A P设设计最大差压，Pa o其实这种方法并不能真实反映准确流量，特别是在压力、温度波动（变化）较大的时候，测量出来的流量和真实流量相差较大。
所以，流量的计算还需要增加温度、压力补偿。
在孔板通用公式中，增加压力、温度补偿的流量计算公式关键是对介质在工况下的密度进行处理，此外还需要孔板设计说明书上的流量系数、孔板开孔直径、膨胀系数、工况密度等参数，公式比较复杂；笔者经过大量的数据统计获得的简易公式则简单得多，只要有孔板的设计最大流量、设计差压和设计压力，即可准确获得实际流量值。
1孔板流量计计算公式1.1通用计算公式(2)其中---- 体积流量，Nm3/h；K-——系数；d——工况下节流件开孔直径，mm；£——膨胀系数；a ------ 流量系数；A尸一一实际差压，Pa；P ----- 介质工况密度，kg/m3o公式(2)中的介质工况密度P和温度、压力有关，根据克拉珀龙方程，有PV = nRTP——压力，单位Pa；V---- 体积，单位m3；T——绝对温度，K；n——物质的量；R——气体常数。
相同（一定）质量的气体在温度和压力发生变化时，有:(4)PI ——某种状态下气体压强，Pa ；H ----- 某种状态下气体体积，m3；71——某种状态下气体绝对温度，K ；卩=加/p又•（5）代入（4）式，由于加二也 化简得PV py x所以有:P 、T （7）式代入（2）式，有:PL 、71、 1 一般选择某一己知值，如标况下氮气压力^=101. 15KPa, 温度71=273K,密度l=1.25kg/m3；或者根据流量计算书，令闩二工 况压力，71=工况温度，1=工况密度。
孔板流量计的流量计算公式
孔板流量计的流量计算公式之袁州冬雪创作
简单来讲差压值要开方输出才干对应流量
实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧
一．流量抵偿概述
差压式流量计的丈量原理是基于流体的机械能相互转换的原理.在水平管道中活动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变.以体积流量公式为例：
Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)
其中：C 流出系数；
ε 可膨胀系数
Α 节省件开孔截面积，M＾2
ΔP 节省装置输出的差压，Pa;
β 直径比
ρ1 被测流体在I-I处的密度，kg/m3;
Qv 体积流量，m3/h
依照抵偿要求，需要加入温度和压力的抵偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量.其实重要是密度的转换.计算公式如下：
也即是画面要求显示的0度尺度大气压下的体积流量.
在根据密度公式：
ρ= P*T50/(P50*T)* ρ50
其中：ρ、P、T暗示任意温度、压力下的值
连系这两个公式即可在程序中完成编制.
二．煤气计算书（省略）
三．程序分析
压力气：必须转换成相对压力停止计算.即表压+大气压力抵偿计算根据计算公式，数据保管在PLC的寄存器内.同时在intouch画面上做监视.
采取2秒中一个扫描上升沿触发停止积累，即将抵偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，停止积累求和，画面带复位清零功能.。

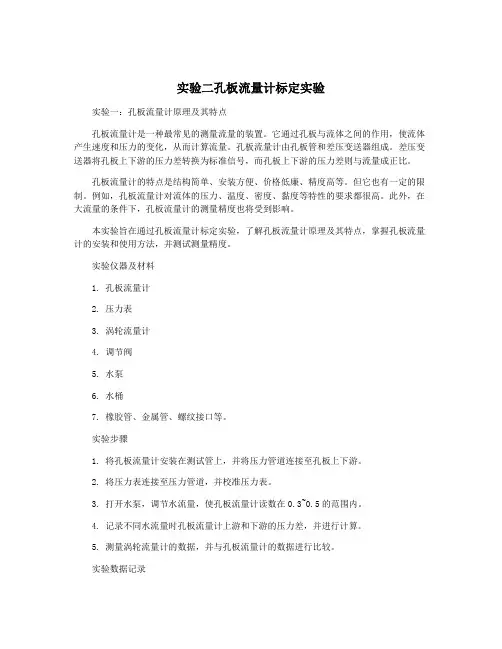

实验二孔板流量计标定实验
实验二孔板流量计标定实验实验一：孔板流量计原理及其特点孔板流量计是一种最常见的测量流量的装置。
它通过孔板与流体之间的作用，使流体产生速度和压力的变化，从而计算流量。
孔板流量计由孔板管和差压变送器组成。
差压变送器将孔板上下游的压力差转换为标准信号，而孔板上下游的压力差则与流量成正比。
孔板流量计的特点是结构简单、安装方便、价格低廉、精度高等。
但它也有一定的限制。
例如，孔板流量计对流体的压力、温度、密度、黏度等特性的要求都很高。
此外，在大流量的条件下，孔板流量计的测量精度也将受到影响。
本实验旨在通过孔板流量计标定实验，了解孔板流量计原理及其特点，掌握孔板流量计的安装和使用方法，并测试测量精度。
实验仪器及材料1. 孔板流量计2. 压力表3. 涡轮流量计4. 调节阀5. 水泵6. 水桶7. 橡胶管、金属管、螺纹接口等。
实验步骤1. 将孔板流量计安装在测试管上，并将压力管道连接至孔板上下游。
2. 将压力表连接至压力管道，并校准压力表。
3. 打开水泵，调节水流量，使孔板流量计读数在0.3~0.5的范围内。
4. 记录不同水流量时孔板流量计上游和下游的压力差，并进行计算。
5. 测量涡轮流量计的数据，并与孔板流量计的数据进行比较。
实验数据记录表1 不同水流量下的孔板流量计压力差记录表| 流量 (m3/s) | 上游压力 (kPa) | 下游压力 (kPa) | 压力差 (kPa) || ----------- | ------------- | ------------- | ------------ || 0.01 | 27.2 | 17.9 | 9.3 || 0.02 | 35.4 | 23.6 | 11.8 || 0.03 | 42.7 | 28.2 | 14.5 || 0.04 | 50.5 | 33.5 | 17.0 || 0.05 | 56.4 | 38.6 | 17.8 |实验结果分析由表1可知，随着水流量的增加，孔板流量计上下游的压力差逐渐增加。
孔板流量计的计算方法
标准孔板瓦斯混合流量的一般公式为（标准状况下）：
p T Q K b h δδ=∆ 式中：Q ——用标准孔板测定的混合瓦斯流量，m3/min ；
K ——流量校正系数（孔板系数）；
K ＝189.76·a 0·m ·D 2
a 0——标准孔板流量系数；
m ——截面比；
D ——管道直径，m ；
Δh ——在孔板前后端所测之压差，Pa ；
Δp ——压力校正系数；
δT ——温度校正系数；
)T δ
25
p δ= t ——同点的温度，℃；
273——标准绝对温度，K ；
p T ——孔板上风端测得的绝对压力，kPa 。
b ——瓦斯浓度校正系数；
6
b = X ——混合气体中的瓦斯浓度。
（若瓦斯浓度为39％，此处X ＝39） 由上，先计算出混合瓦斯流量Q ，再由下式计算出纯瓦斯流量：
c Q Q X =⨯（此处X ＝0.39）
参考文献：程伟.煤与瓦斯突出危险性预测及防治技术.徐州：中国矿业大学出版社，2003 P151
赵洵众 流体力学与流体机械，北京：煤炭工业出版社，1995，P197。
孔板流量计的流量计算公式
孔板流量计的流量计算公式简单来说差压值要开方输出才能对应流量实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧一．流量补偿概述差压式流量计的测量原理是基于流体的机械能相互转换的原理。
在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。
以体积流量公式为例：Q v = CεΑ/sqr(2ΔP/(1-β＾4)/ρ1)其中：C 流出系数；ε 可膨胀系数Α 节流件开孔截面积，M＾2ΔP 节流装置输出的差压，Pa;β 直径比ρ1 被测流体在I-I处的密度，kg/m3;Qv 体积流量，m3/h按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。
其实重要是密度的转换。
计算公式如下：Q = *d＾2*ε*＠sqr(ΔP/ρ) Nm3/h也即是画面要求显示的0度标准大气压下的体积流量。
在根据密度公式：ρ= P*T50/(P50*T)* ρ50其中：ρ、P、T表示任意温度、压力下的值ρ50、P50、T50表示50度表压为下的工艺基准点结合这两个公式即可在程序中完成编制。
二．煤气计算书（省略）三．程序分析1.瞬时量温度量：必须转换成绝对摄氏温度；即+压力量：必须转换成绝对压力进行计算。
即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。
同时在intouch画面上做监视。
2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能。
