汽车扭矩传感器简介

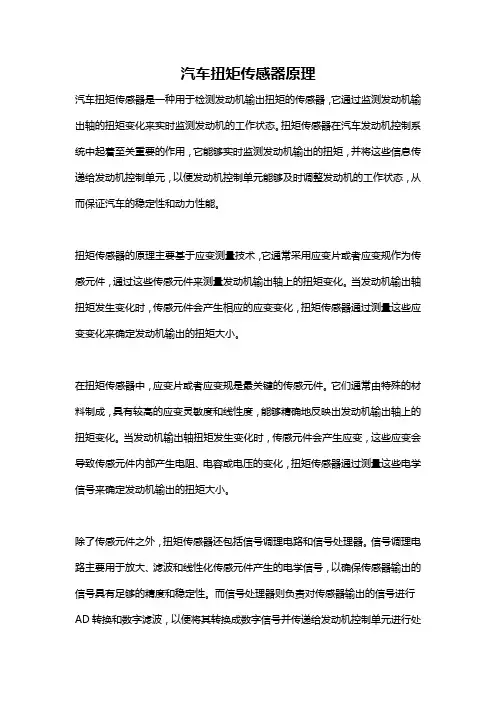

汽车扭矩传感器原理
汽车扭矩传感器原理汽车扭矩传感器是一种用于检测发动机输出扭矩的传感器，它通过监测发动机输出轴的扭矩变化来实时监测发动机的工作状态。
扭矩传感器在汽车发动机控制系统中起着至关重要的作用，它能够实时监测发动机输出的扭矩，并将这些信息传递给发动机控制单元，以便发动机控制单元能够及时调整发动机的工作状态，从而保证汽车的稳定性和动力性能。
扭矩传感器的原理主要基于应变测量技术，它通常采用应变片或者应变规作为传感元件，通过这些传感元件来测量发动机输出轴上的扭矩变化。
当发动机输出轴扭矩发生变化时，传感元件会产生相应的应变变化，扭矩传感器通过测量这些应变变化来确定发动机输出的扭矩大小。
在扭矩传感器中，应变片或者应变规是最关键的传感元件。
它们通常由特殊的材料制成，具有较高的应变灵敏度和线性度，能够精确地反映出发动机输出轴上的扭矩变化。
当发动机输出轴扭矩发生变化时，传感元件会产生应变，这些应变会导致传感元件内部产生电阻、电容或电压的变化，扭矩传感器通过测量这些电学信号来确定发动机输出的扭矩大小。
除了传感元件之外，扭矩传感器还包括信号调理电路和信号处理器。
信号调理电路主要用于放大、滤波和线性化传感元件产生的电学信号，以确保传感器输出的信号具有足够的精度和稳定性。
而信号处理器则负责对传感器输出的信号进行AD转换和数字滤波，以便将其转换成数字信号并传递给发动机控制单元进行处理。
在实际应用中，扭矩传感器通常安装在发动机输出轴上，并与发动机控制单元通过电缆连接。
当发动机工作时，扭矩传感器会不断地监测发动机输出轴上的扭矩变化，并将这些信息传递给发动机控制单元。
发动机控制单元通过分析扭矩传感器输出的信号，能够实时地调整点火时机、燃油喷射量等参数，以确保发动机能够始终处于最佳工作状态。
总的来说，汽车扭矩传感器通过测量发动机输出轴上的扭矩变化来监测发动机的工作状态，它通过应变测量技术和信号处理技术来实现对扭矩变化的精确测量，并将这些信息传递给发动机控制单元进行处理。
扭矩传感器工作原理
扭矩传感器工作原理
扭矩传感器是一种用于测量扭矩或扭转力的传感器设备。
它通过将外加扭矩转化为电信号来实现测量。
扭矩传感器通常由两个主要部分组成：弹性体和传感器元件。
弹性体是扭矩传感器的关键组成部分，它负责接收外部应力并产生相应的形变。
当外部扭矩施加在弹性体上时，弹性体会发生形变。
常见的弹性体材料包括金属或弹性聚合物。
传感器元件则用于测量弹性体的形变。
传感器元件常见的工作原理有几种，包括电阻式、电容式和电感式。
其中，电阻式传感器是最常见的一种。
它基于弹性体形变导致的电阻变化来测量扭矩。
电阻式传感器通常包含一个弹性体上的电阻片，当扭矩施加在电阻片上时，电阻片会发生形变，导致电阻值发生变化。
通过测量电阻值的变化，就可以确定施加在传感器上的扭矩大小。
除了电阻式传感器，电容式传感器也常用于测量扭矩。
它利用弹性体形变引起的电容变化来实现测量。
当扭矩施加在电容式传感器上时，弹性体的形变会导致电容值的变化。
通过测量电容值的变化，可以确定扭矩的大小。
最后，电感式传感器是另一种常见的工作原理。
它利用弹性体形变引起的感应电感变化来测量扭矩。
当扭矩施加在电感式传
感器上时，弹性体的形变会导致感应电感值的变化。
通过测量感应电感值的变化，可以确定扭矩的大小。
总的来说，扭矩传感器通过将外部扭矩转化为电信号来实现测量。
不同的传感器元件工作原理可能不同，但基本原理是利用弹性体的形变来测量扭矩。
扭矩传感器原理
扭矩传感器原理导言：扭矩传感器是一种用于测量和监测扭矩的装置，广泛应用于工业、汽车、航空航天等领域。
本文将介绍扭矩传感器的原理及其工作机制。
一、扭矩传感器的定义和作用扭矩传感器是一种能够测量力矩或扭矩的传感器。
它通过转化扭矩作用下的弹性变形或电磁感应等物理量，将扭矩转化为电信号进行测量和传输。
扭矩传感器具有监测和控制扭矩的重要作用，能够帮助我们实时了解扭矩的大小和变化情况。
二、扭矩传感器的工作原理1. 弹性变形原理扭矩传感器中常用的一种原理是基于弹性变形的测量原理。
当扭矩作用于传感器时，传感器的弹性元件（如弹簧）会发生弯曲或扭转，从而产生变形。
这种变形会导致弹性元件上的应力和应变发生变化，进而引起传感器输出信号的变化。
通过测量输出信号的变化，可以推算出扭矩的大小。
2. 电磁感应原理另一种常用的扭矩传感器原理是基于电磁感应的测量原理。
当扭矩作用于传感器时，传感器中的磁场发生变化，从而在传感器中感应出电动势。
通过测量这个感应电动势的大小，可以推算出扭矩的大小。
三、扭矩传感器的结构和特点1. 结构扭矩传感器通常由传感器体、弹性元件、电路等组成。
传感器体用于固定和支撑其他组件，弹性元件用于感应和转换扭矩，电路用于信号处理和输出。
2. 特点扭矩传感器具有以下特点：- 高精度：扭矩传感器能够实现较高的测量精度，满足各种精密应用的需求。
- 宽测量范围：扭矩传感器的测量范围通常较宽，能够适应不同扭矩大小的测量。
- 快速响应：扭矩传感器能够实时监测扭矩的变化，具有较快的响应速度。
- 耐用性强：扭矩传感器通常采用高强度材料制造，能够在恶劣环境下长时间稳定工作。
- 易于安装：扭矩传感器的安装相对简单，可以灵活应用于各种场景。
四、扭矩传感器的应用领域扭矩传感器在各个领域都有广泛的应用，下面列举几个典型的应用领域：1. 工业生产：扭矩传感器可以用于测量和控制各种工业设备中的扭矩，如机械传动装置、液压设备等。
2. 汽车工程：扭矩传感器可以用于汽车发动机输出扭矩的测量和控制，以提高汽车的性能和燃油经济性。

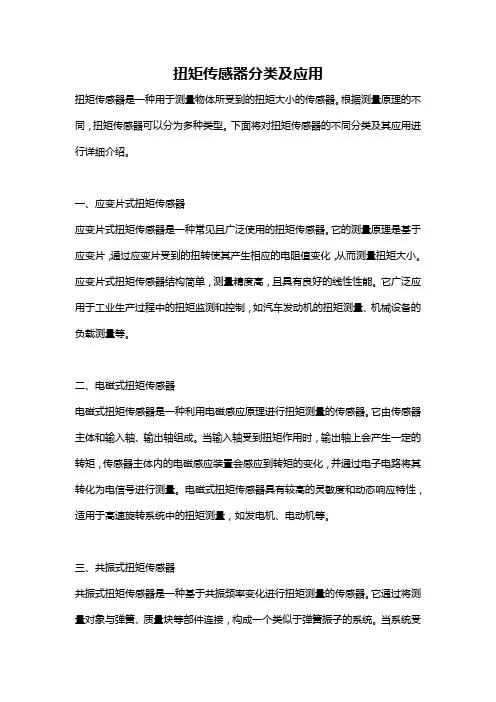

扭矩传感器分类及应用
扭矩传感器分类及应用扭矩传感器是一种用于测量物体所受到的扭矩大小的传感器。
根据测量原理的不同，扭矩传感器可以分为多种类型。
下面将对扭矩传感器的不同分类及其应用进行详细介绍。
一、应变片式扭矩传感器应变片式扭矩传感器是一种常见且广泛使用的扭矩传感器。
它的测量原理是基于应变片，通过应变片受到的扭转使其产生相应的电阻值变化，从而测量扭矩大小。
应变片式扭矩传感器结构简单，测量精度高，且具有良好的线性性能。
它广泛应用于工业生产过程中的扭矩监测和控制，如汽车发动机的扭矩测量、机械设备的负载测量等。
二、电磁式扭矩传感器电磁式扭矩传感器是一种利用电磁感应原理进行扭矩测量的传感器。
它由传感器主体和输入轴、输出轴组成。
当输入轴受到扭矩作用时，输出轴上会产生一定的转矩，传感器主体内的电磁感应装置会感应到转矩的变化，并通过电子电路将其转化为电信号进行测量。
电磁式扭矩传感器具有较高的灵敏度和动态响应特性，适用于高速旋转系统中的扭矩测量，如发电机、电动机等。
三、共振式扭矩传感器共振式扭矩传感器是一种基于共振频率变化进行扭矩测量的传感器。
它通过将测量对象与弹簧、质量块等部件连接，构成一个类似于弹簧振子的系统。
当系统受到扭转作用时，会改变共振频率，通过测量频率变化可以确定扭矩的大小。
共振式扭矩传感器具有高精度、高灵敏度的特点，适用于需要高精度测量的场合，如航空航天领域。
四、光学式扭矩传感器光学式扭矩传感器是一种采用光学原理进行扭矩测量的传感器。
它基于扭转力矩引起的位移变化，通过光学系统测量位移变化的大小，从而得到扭矩的信息。
光学式扭矩传感器结构简单，测量精度高，且不受电磁干扰。
它广泛应用于微机械系统、精密仪器等领域，如纳米机械的扭矩测量、光学元件的调整等。
五、电容式扭矩传感器电容式扭矩传感器是一种利用电容变化检测扭矩的传感器。
它由两个互相平行的电容板组成，当扭矩作用于传感器时，电容板之间的距离产生微小变化，从而导致电容值的变化。
扭矩传感器原理及结构
扭矩传感器原理及结构
扭矩传感器是一种用于测量旋转力矩的传感器，它可以将机械扭矩转换为电信号输出，从而实现对扭矩的测量和控制。
扭矩传感器的原理和结构是非常重要的，下面我们来详细了解一下。
扭矩传感器的原理是基于霍尔效应和应变测量原理。
当扭矩作用于传感器时，传感器内部的应变片会发生变形，这个变形会导致应变片上的霍尔元件发生磁场变化，从而产生电压信号。
这个电压信号与扭矩大小成正比，因此可以通过测量电压信号来确定扭矩大小。
扭矩传感器的结构主要由应变片、磁场发生器、霍尔元件和信号处理器组成。
应变片是扭矩传感器的核心部件，它是由金属材料制成的，具有高的弹性和导电性能。
磁场发生器是用来产生磁场的，通常采用永磁体或电磁铁。
霍尔元件是用来检测磁场变化的，它通常采用霍尔传感器或磁敏电阻。
信号处理器是用来处理电压信号的，它可以将电压信号转换为数字信号或模拟信号输出。
扭矩传感器的应用非常广泛，它可以用于汽车、航空、船舶、机械制造等领域。
在汽车领域，扭矩传感器可以用于发动机、变速器、转向系统等部件的控制和监测。
在航空领域，扭矩传感器可以用于飞机发动机、螺旋桨等部件的控制和监测。
在机械制造领域，扭矩传感器可以用于机床、压力机、钻床等设备的控制和监测。
扭矩传感器是一种非常重要的传感器，它可以实现对扭矩的测量和
控制，广泛应用于各个领域。
扭矩传感器的原理和结构是非常重要的，只有深入了解才能更好地应用和维护。

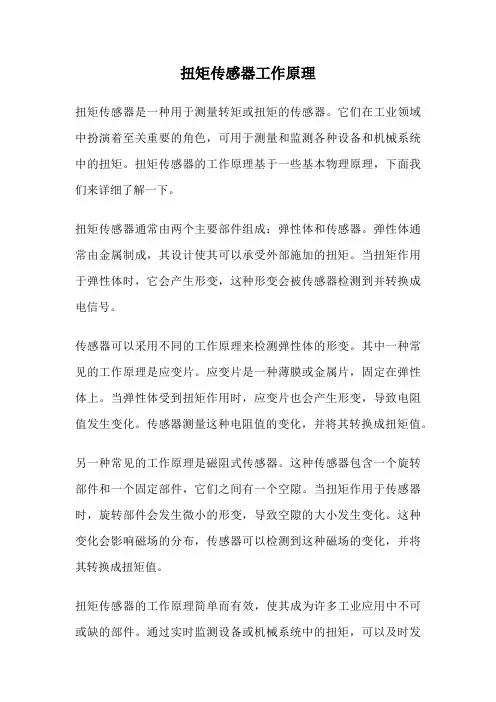

扭矩传感器工作原理
扭矩传感器工作原理扭矩传感器是一种用于测量转矩或扭矩的传感器。
它们在工业领域中扮演着至关重要的角色，可用于测量和监测各种设备和机械系统中的扭矩。
扭矩传感器的工作原理基于一些基本物理原理，下面我们来详细了解一下。
扭矩传感器通常由两个主要部件组成：弹性体和传感器。
弹性体通常由金属制成，其设计使其可以承受外部施加的扭矩。
当扭矩作用于弹性体时，它会产生形变，这种形变会被传感器检测到并转换成电信号。
传感器可以采用不同的工作原理来检测弹性体的形变。
其中一种常见的工作原理是应变片。
应变片是一种薄膜或金属片，固定在弹性体上。
当弹性体受到扭矩作用时，应变片也会产生形变，导致电阻值发生变化。
传感器测量这种电阻值的变化，并将其转换成扭矩值。
另一种常见的工作原理是磁阻式传感器。
这种传感器包含一个旋转部件和一个固定部件，它们之间有一个空隙。
当扭矩作用于传感器时，旋转部件会发生微小的形变，导致空隙的大小发生变化。
这种变化会影响磁场的分布，传感器可以检测到这种磁场的变化，并将其转换成扭矩值。
扭矩传感器的工作原理简单而有效，使其成为许多工业应用中不可或缺的部件。
通过实时监测设备或机械系统中的扭矩，可以及时发现问题并采取相应的措施，确保系统的正常运行和安全性。
总的来说，扭矩传感器是一种通过测量弹性体形变来检测扭矩的传感器。
它们可以采用不同的工作原理，如应变片或磁阻式传感器。
这些传感器在工业领域中起着至关重要的作用，帮助监测和控制各种机械系统中的扭矩，确保系统的正常运行和安全性。
通过深入了解扭矩传感器的工作原理，我们可以更好地理解其在工业领域中的应用和重要性。
扭矩传感器工作原理
扭矩传感器工作原理
扭矩传感器是一种测量旋转或扭曲力矩的装置，它通过改变的电信号来检测旋转物体上的力矩。
其工作原理可以分为两种不同的类型：压电型和电阻型。
1. 压电型扭矩传感器：
压电型扭矩传感器使用压电晶体材料，如石英晶体或陶瓷，作为敏感元件。
当物体扭曲时，扭矩作用在压电材料上会引起压电材料的形变，从而产生电荷。
这些电荷可通过电极收集，并转换成电压信号。
传感器还包括放大电路，将电荷转换成线性输出电压。
这种类型的传感器对快速变化的力矩可以有很好的响应，并且具有较高的精确度和稳定性。
2. 电阻型扭矩传感器：
电阻型扭矩传感器利用物体的扭转来改变内置电阻元件的电阻值。
通常，传感器会包含一个弹性元件，如弹簧，以及与其相连的旋转轴。
当旋转轴扭转时，弹性元件也会相应扭曲。
传感器的弯曲部分具有一条电阻丝，当弯曲度变化时，电阻丝的长度和/或截面积也会变化，从而改变电阻。
通过测量电阻值的
变化，可以确定旋转物体上的力矩大小。
这种类型的传感器适用于高温和高压环境，并且具有较低的成本。
这两种类型的扭矩传感器都广泛应用于工业自动化、汽车、航空航天、船舶和其他领域，用于测量和控制扭矩的大小和方向。
扭矩传感器说明书
扭矩传感器说明书扭矩传感器说明书一、产品简介扭矩传感器是一种用于测量旋转物体所受扭矩的装置。
它通常由弹性体和应变计组成，当受力时，弹性体会发生形变，而应变计能够将这种形变转化为电信号输出。
二、产品特点1.高精度：扭矩传感器具有高精度的测量能力，能够满足各种工业应用的要求。
2.稳定性好：该传感器采用先进的技术和材料制造而成，具有较好的稳定性和耐用性。
3.易于安装：该传感器结构简单、重量轻、易于安装和维护。
三、产品参数1.测量范围：0-1000N·m2.非线性度：<±0.1%FS3.重复性误差：<±0.05%FS4.灵敏度：2±0.001mV/V5.工作温度范围：-40℃~+85℃四、使用方法1.安装前需检查传感器是否完好无损。
2.将传感器正确安装在需要测量扭矩的设备上，并保证传感器与设备之间紧密贴合。
3.接通电源，根据设备的要求调整传感器的灵敏度和零点校准。
4.开始测量并记录数据。
五、注意事项1.使用前请仔细阅读本说明书，并按照说明进行操作。
2.禁止在高温、高湿等恶劣环境下使用该传感器。
3.避免将传感器受到强烈的冲击或振动，以免影响测量精度和稳定性。
4.在使用过程中如发现异常情况，请及时停止使用并联系售后服务人员进行处理。
六、维护保养1.每次使用后应将传感器清洁干净，并储存于干燥通风处。
2.定期检查传感器的电缆和连接器是否完好无损，并进行必要的更换或维修。
3.如需更换传感器内部元件，请联系售后服务人员进行处理。
七、售后服务本公司承诺为用户提供优质的售后服务，如有任何问题或意见，请随时与我们联系。
以上为扭矩传感器说明书，希望能够对用户有所帮助。
如有任何疑问或需要进一步了解该产品，请联系我们。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽车扭矩传感器简介
扭矩传感器的使用范围很广，但是终归测量的数据是两个方面。
扭矩传感器可以用来测量扭矩传感器力，这个包括动态的和静态的两种类型的传感器。
扭矩传感器其次还可以用来测量转速。
扭矩传感器将扭力的物理变化转换成精确的电信号，主要应用在动力方面，它具有使用寿命长精度高可靠性性强等特点。
扭矩传感器在我们平时生活中是不常见的，但是它的应用是非常的重要。
目前扭矩传感器扭矩测试比较成熟的检测手段为应变电测技术。
将专用的测扭应变片用应变胶粘贴在被测弹性轴上，并组成应变桥，若向应变桥提供工作电源即可测试该弹性轴受扭的电信号，这也就是基本的扭矩传感器模式。
扭矩传感器一项很重要的应用在汽车上。
汽车上的扭矩传感器通过检查扭转杆的扭转变形，并将其转换为电子信号传递给蓄电池下方的电动助力转向系统。
传感器由分相器单元1
和2及扭转杆组成，传感器1位于转向主轴，传感器2位于小齿轮轴，其扭转杆转动后使2个分相器单元产生一个相对角度，并转换电压信号传递给电动助力转向系统，电动助力转向系统根据这两个单元的相对位置决定对EPS转向机电机提供相应的工作电压，当然这个上面也使用到了角度传感器。
电动助力转向系统仅在需要转向时才启动电机产生助力,能减少发动机燃油消耗;能在各种行驶工况
下提供最佳助力，减小由路面不平所引起电动机的输出转矩通过传动装置的作用而助力向系的扰动，改善汽车的转向特性,提高汽车的主动安全性;没有液压回路,调整和检测更容易,装配自动化程度更高,且可通过设置不同的程序，快速与不同车型匹配,缩短生产和开发周期;不存在漏油问题,减小对环境的污染。
电动助力转向系统主要是通过扭矩传感器的配合，通过扭矩传感器探测司机在转向操作时方向盘产生的扭矩或转角的大小和方向，并将所需信息转化成数字信号输入控制单元,再由控制单元对这些信号进行运算后得到一个与行驶工况相适应
的力矩,最后发出指令驱动电动机工作，电动机的输出转矩通过传动装置的作用
而助力。
不难看出扭矩传感器是相当的重要。
汽车上扭矩传感器的损坏会直接导致汽车在行驶过程中失去转向助力功能，使得转向失灵变得僵硬。
这样扭矩传感器在汽车安全问题上是很重要的，扭矩传感器的好坏会直接决定驾车的安全系数。
