二建机电实务复习重点讲义
二级建造师《机电工程管理与实务》教材讲义完整版
二级建造师《机电工程管理与实务》教材讲义完整版2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑管道工程施工技术一、给水、排水、供热及采暖工程施工程序(重点) 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是：施工准备→配合土建预留、预埋→管道支架制作→附件检验→管道安装→管道系统试验→防腐绝热→系统清洗→竣工验收。
1、施工准备(可出案例题) 编制施工组织设计时应考虑的施工方法和配管原则：先难后易、先大件后小件的施工方法。
小管让大管、电管让水管、水管让风管、有压管让无压管的配管原则。
2、附件检验阀门安装前，应做强度和严密性试验。
试验应在每批(同牌号、同型号、同规格)数量中抽查10%，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。
例如：给水、排水、供暖及采暖管道阀门强度试验压力为公称压力的1.5倍;严密性试验压力为公称压力的1.1倍。
3、管道系统试验试验的类型主要分为压力试验、灌水试验和通球试验等。
(一)压力试验实施要点(二)灌水试验实施要点：隐蔽或埋地的室内排水管道在隐蔽前必须做灌水试验。
(三)通球试验：室内排水立管及水平干管，安装结束后均应作通球试验，通球球径不小于排水管径的2/3，通球率达100%为合格。
二、高层建筑给水管道安装要求管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理;管径100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。
三、高层建筑排水管道安装要求排水塑料管必须按设计要求及位置装设伸缩节。
如设计无要求时，伸缩节的间距不得大于4m。
三、高层建筑热水管道安装要求热水系统水压试验压力应为系统顶点的工作压力加0.1MPa，同时在系统顶点的试验压力不小于0.3MPa。
raodandan 2023年二建《机电工程管理与实务》讲义：H312023建筑管道工程施工技术2023年二建《机电工程管理与实务》讲义：2H312023 2023年二建《机电工程管理与实务》讲义：2H312023 3月14日2023年二建《机电工程管理与实务》讲义： 2H312023建筑电气工程施工技术一、建筑电气工程由三大部分构成：1.电气装置指的是变压器、高低压配电柜及控制设备等;2.布线系统指的是以380V/220V为主的电缆、电线及桥架、线槽和导管等;主要起输送电力的作用。
二级建造师考试机电实务考试重点讲解资料
【最新资料,Word版，可自由编辑！】2H310000机电工程技术：——机电工程专业技术机电工程涉及的专业技术包括：机电工程测量、机电工程材料、起重技术、焊接技术。
第一篇：2H311010机电工程测量——工程测量的施工内容包括：工程测量的施工内容：控制网测量、施工过程控制测量控制网测量和施工过程控制测量的相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。
2H311011掌握机电工程测量的要求一、工程测量的原理——水准测量和基准线测量方法和原理利用经纬仪和检定钢尺确定地面点位的基本方法利用水准仪和水准标尺测定待测点高程的方法(一)水准测量原理——水准测量原理：是利用水准仪和水准标尺，根据水平视线原理测定两点高差的测量方法。
——利用水准仪和水准标尺测定待测点高程的方法：高差法和仪高法1．高差法——采用水准仪和水准尺测定待测点与已知点之间的高差，通过计算得到待定点的高程的方法；2．仪高法——采用水准仪和水准尺，只需计算一次水准仪的高程，就可以简便地测算几个前视点的高程。
请注意两种方法的应用选择：当安置一次仪器，同时需要测出数个前视点的高程时，使用仪高法。
(二)基准线测量方法——基准线测量原理：是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线。
——测定待定位点的方法有：水平角测量和竖直角测量，这是确定地面点位的基本方法。
每两个点位都可连成一条直线(或基准线)。
切记：1．保证量距精度的方法返测丈量，当全段距离量完之后，尺端要调头，读数员互换，按同法进行返测，往返丈量一次为一测回，一般应测量两测回以上。
——量距精度以两测回的差数与距离之比表示。
2．安装基准线的设置安装基准线一般都是直线，只要定出两个基准中心点，就构成一条基准线。
——平面安装基准线不少于纵横两条3．安装标高基准点的设置根据设备基础附近水准点，用水准仪测出的标志具体数值。
——相邻安装基准点高差应在0.3 mm以内二、工程测量的程序和方法平面控制测量高程控制测量(一)工程测量的程序建筑安装或工业安装的测量，其基本程序是：建立测量控制网设置纵横中心线设置标高基准点设置沉降观测点安装过程测量控制实测记录等。
[全]二建《机电实务》必考知识点考点归纳
![[全]二建《机电实务》必考知识点考点归纳](https://img.taocdn.com/s3/m/c60912733a3567ec102de2bd960590c69ec3d822.png)
1. 生铁(碳质量分数>2%的铁碳合金) ：炼钢生铁、铸造生铁。
2. 铸铁(碳质量分数>2%的铁碳合金,一般为 2.5%~3.5%) ：①灰铸铁、白口铸铁；②普通铸铁、孕育铸铁。
碳质量分数≤2%的铁碳合金)一般分为非合金钢、合金结构钢、特殊性能低合金高强度钢。
：在机电工程中，常用的型材主要有圆钢、方钢、扁钢、 H 型钢、角钢、工字钢、T 型钢、槽钢、钢轨等。
泵的分类：量泵、螺杆泵、齿轮油泵、真空泵等；其中离心式泵效率高，结构简单，适用范围最广；可分为分为容积式泵、叶轮式泵。
：流量、扬程、功率、效率、转速等。
1. 高差法：用水准仪(尺)测待测与已知点间高差,计算得高程。
一次只能测一个待测点2. 仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。
基本程序是：建立测量控制网→设置纵横中心线→是指标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
1. 管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2. 管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。
3. 地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。
主要有额定起重量、最大工作半径(幅度)、最大起升高度等。
机械设备开箱时，施工单位、建设单位(或其代表)、供货单位共同参加，按下列项目进行检查和记录：1. 箱号、箱数以及包装情况；2. 设备名称、规格和型号，重要零部件还需按标准进行检查验收；3. 随机技术文件(如使用说明书、合格证明书和装箱清单等)及专用工具；4. 有无缺损件表面有无损坏和锈蚀；5. 其他需要记录的事项。
基础施工单位应提供设备基础质量合格证明文件，主要检查验收混凝土养护及混凝土强度是否符合设计要求。
垫铁的设置应符合要求1. 每组垫铁的设置应符合现行国家标准《通用规范》的规定；2. 垫铁与设备基础之间的接触良好；3. 每个地脚螺栓旁边至少应有一组垫铁，并设置在靠近地脚螺栓和底座主要受力部位下方；4. 相邻两组垫铁间的距离，宜为 500~1000mm ；5. 设备底座有接缝处的两侧，个设置一组垫铁；6. 每组垫铁的块数不超过 5 块，放置平垫铁时，厚的应放在下面，薄的应放在中间。

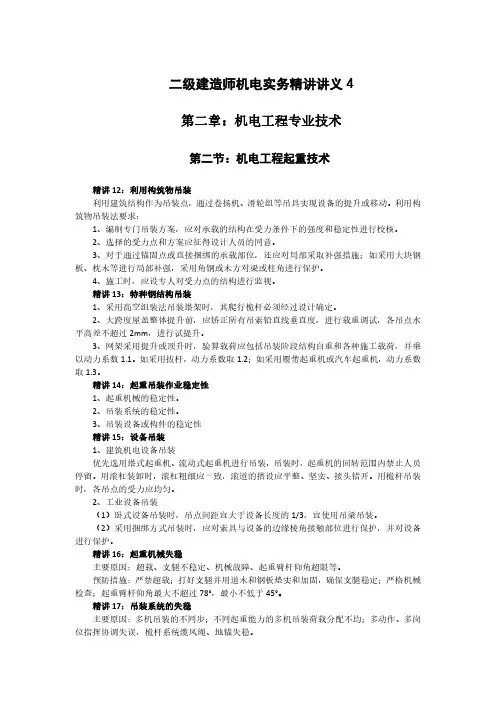

二建机电精讲讲义4
二级建造师机电实务精讲讲义4第二章：机电工程专业技术第二节：机电工程起重技术精讲12：利用构筑物吊装利用建筑结构作为吊装点，通过卷扬机、滑轮组等吊具实现设备的提升或移动。
利用构筑物吊装法要求：1、编制专门吊装方案，应对承载的结构在受力条件下的强度和稳定性进行校核。
2、选择的受力点和方案应征得设计人员的同意。
3、对于通过锚固点或直接捆绑的承载部位，还应对局部采取补强措施；如采用大块钢板、枕木等进行局部补强，采用角钢或木方对梁或柱角进行保护。
4、施工时，应设专人对受力点的结构进行监视。
精讲13：特种钢结构吊装1、采用高空组装法吊装塔架时，其爬行桅杆必须经过设计确定。
2、大跨度屋盖整体提升前，应矫正所有吊索铅直线垂直度，进行载重调试，各吊点水平高差不超过2mm，进行试提升。
3、网架采用提升或顶升时，验算载荷应包括吊装阶段结构自重和各种施工载荷，并乘以动力系数1.1。
如采用拔杆，动力系数取1.2；如采用履带起重机或汽车起重机，动力系数取1.3。
精讲14：起重吊装作业稳定性1、起重机械的稳定性。
2、吊装系统的稳定性。
3、吊装设备或构件的稳定性精讲15：设备吊装1、建筑机电设备吊装优先选用塔式起重机、流动式起重机进行吊装，吊装时，起重机的回转范围内禁止人员停留。
用滚杠装卸时，滚杠粗细应一致，滚道的搭设应平整、坚实、接头错开。
用桅杆吊装时，各吊点的受力应均匀。
2、工业设备吊装（1）卧式设备吊装时，吊点间距宜大于设备长度的1/3，宜使用吊梁吊装。
（2）采用捆绑方式吊装时，应对索具与设备的边缘棱角接触部位进行保护，并对设备进行保护。
精讲16：起重机械失稳主要原因：超载、支腿不稳定、机械故障、起重臂杆仰角超限等。
预防措施：严禁超载；打好支腿并用道木和钢板垫实和加固，确保支腿稳定；严格机械检查；起重臂杆仰角最大不超过78°，最小不低于45°。
精讲17：吊装系统的失稳主要原因：多机吊装的不同步；不同起重能力的多机吊装荷载分配不均；多动作、多岗位指挥协调失误，桅杆系统缆风绳、地锚失稳。
二级建造师《机电实务》考点整理
二级建造师《机电实务》考点整理测量要求和方法一、工程测量原理(一)水准测量原理1、高差法：用水准仪(尺)测待测与已知点间高差，计算得高程。
一次只能测一个待测点2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。
二、工程测量的程序和方法(-)、基本程序是：建立测量控制网一设置纵横中心线一是指标高基准点一设置沉降观测点一安装过程测量控制一实测记录等。
(二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。
(三)、高程控制测量1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。
在已有高程控制网地区进行测量时，可延用原高程系统。
当小测区联测有困难时，亦可采用假定高程系统。
(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。
2、高程控制点布设的方法：一个测区及其周围至少应有3个水准点，设备安装过程中，测量时应注意最好使用一个水准点作为高程起算点。
三、测量竣工图的绘制1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制；安装过程及结果的测量图的绘制。
2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。
(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使用。
四、机电工程中常见的工程测量3、管线工程的测量(3)测量方法：1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。
3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窖井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。
4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
二建机电管理与实务知识点讲课稿
二级建造师机电工程管理与实务知识点一、汽包安装技术要点1．汽包安装施工程序汽包安装程序可分为：汽包的画线汽包支座的安装汽包吊环的安装汽包的吊装汽包找正。
2.汽包的吊装方法：有水平起吊、转动起吊和倾斜起吊三种方法。
大型锅炉的汽包吊装多数采用倾斜起吊方法。
3.具体工艺过程如下：(1)汽包的卸车由布置在炉顶前部的两套滑轮组及两台卷扬机作为主提升系统，辅之溜放系统配合汽包的卸车。
(2)汽包的转正在汽包下方放置有马鞍座，依靠吊车的配合将汽包翻身转正。
(3)汽包吊装用布置在炉顶前部的两套滑轮组及两台卷扬机，辅之以炉后的两套溜放系统实现零米移位、倾斜起吊、垂直提升、高位调平以及移动就位。
(4)汽包就位汽包吊装到位时，再将汽包吊杆用吊车吊放就位，安装其垫板、螺母等附件，调整位置将其固定。
(5)汽包找正汽包就位后，可用吊车配合手动葫芦、千斤顶等对其就位进行找正。
二、机电工程常用非金属材料的使用范围(一)砌筑材料砌筑材料在机电工程中，一般用于各类型炉窑砌筑工程。
如各种类型的锅炉炉墙砌筑；各种类型的冶炼炉砌筑；各种类型的窑炉砌筑等。
一般常用的砌筑材料有：耐火黏土砖、轻质耐火砖、耐火水泥、硅藻土质隔热材料、轻质黏土砖、石棉绒(优质)、石棉水泥板、矿渣棉、蛭石和浮石等。
(二)绝热材料在机电安装工程中，常用于保温、保冷的各类容器、管道、通风空调管道等绝热工程。
(三)防腐材料及制品1．陶瓷制品：管件、阀门、管材、泵用零件、轴承等。
主要用于防腐蚀工程中。
2．油漆及涂料：无机富锌漆、防锈底漆广泛用于设备管道工程中。
如；清漆、冷固环氧树脂漆、环氧呋喃树脂漆、酚醛树脂漆等。
3．塑料制品：聚氯乙烯、聚乙烯、聚四氟乙烯等，用于建筑管道、电线导管、化工耐腐蚀零件及热交换器等。
4．橡胶制品：天然橡胶、氯化橡胶、氯丁橡胶、氯磺化聚乙烯橡胶、丁苯橡胶、丁酯橡胶等，用于密封件、衬板、衬里等。
5．玻璃钢及其制品：以玻璃纤维为增强剂，以合成树脂为粘结剂制成的复合材料，主要用于石油化工耐腐蚀耐压容器及管道等。
二建精讲机电实务讲义(PPT版)
如何与其他学员分享学习机电工程实务的经 验和技巧？
学习交流二
如何参与在线学习小组，共同探讨机电工程 实务的问题？
学习交流三
如何向老师或专家请教机电工程实务中的疑 难问题？
学习交流四
如何利用在线学习平台进行机电工程实务的 学习和复习？
THANKS FOR WATCHING
感谢您的观看
在备考过程中，要认真阅读考试大纲，了 解各章节的考试内容和要求，熟悉各种题
型和评分标准。
多做真题和模拟题
做真题和模拟题是检验自己掌握知识程度 和考试技巧的有效方法，通过练习可以发 现自己的不足之处，及时调整复习策略。
制定复习计划
根据考试大纲和自己的实际情况，制定详 细的复习计划，合理安排时间，分阶段进 行复习。
常见问题二
如何解决机电设备运行中的噪音和振动问题？
常见问题四
如何提高机电设备的能效和可靠性？
疑难问题解答
疑难问题一
如何解决机电设备安装中的复杂工程问题？
疑难问题二
如何处理机电设备运行中的突发故障？
疑难问题三
如何优化机电设备的控制系统以提高性能？
疑难问题四
如何进行机电设备的改造和升级？
学习交流与互动
领域中的作用越来越重要，成为现代社会发展的重要支撑。
机电工程实务要点
掌握机电工程的基本理论
熟悉机电工程的设计和施工流程
学习机电工程实务需要掌握其基本理论， 包括机械原理、电子技术、控制理论等。
了解机电工程的设计和施工流程，掌握相 关规范和标准，能够独立完成机电工程的 设计和施工工作。
掌握机电设备的安装和维护技能
注意答题技巧
在考试过程中，要注意答题技巧，合理安 排时间，按照先易后难的顺序答题，避免 因为时间不够而影响成绩。
二建机电实务整理重点概要
1、工程测量工程测量的的原理有水准测量原理（高差法和仪高法是广发应用的）和基准线测量原理（水平角测量和竖直角测量）根据设备基础附近水准点，水准仪测出的标志具体数据。
相邻安装基准点高差应在0.5mm以内。
工程测量安装程序：建立测量控制网——设置纵横中心线——设置标高基准点——设置沉降观测点——安装过程测量控制——实测记录光学经纬仪是测量纵横及垂直度全站仪是通过红外线测量水平距离长距离输电线测量：用钢尺测距是，丈量长度不宜大于80m,不宜小于20m;一段架空送电线路，其测量长度不宜超过400m；大跨越的间距通常采用电磁波测距法和解析法测量。
2、工程材料机电工程常用材料有金属材料、非金属材料和电工线材工程构件用钢主要有三类：①碳素结构钢分为4个级别，其钢号对应为Ql95、Q215、Q235和Q275，其中Q代表屈服强度，数字为屈服强度的下限值。
碳素结构钢具有良好的塑性和韧性，易于成形和焊接，一般不再进行热处理，能够满足一般工程构件的要求，所以使用极为广泛。
②低合金结构钢、根据屈服强度划分：其共有5个强度等级，分别是Q295、Q345、Q390、Q420和Q460；主要适用于：锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。
③特殊性能低合金高强度钢。
1．耐候钢：加入少量的合金元素，具有良好的焊接性能。
(四)非金属风管（不应低于GB8624难燃B1级）——酚醛复合风管：适用于低、中压空调系统及潮湿环境；不适用于高压及洁净空调、酸碱性环境和防排烟系统。
——聚氨酯复合风管:适用于低、中、高压洁净空调系统及潮湿环境；不适用于酸碱性环境和防排烟系统。
——玻璃纤维复合风管适用于中压以下的空调系统；【通风与空调工程的风管系统按其工作压力（P）可划分为低压系统(P≤500Pa)、中压系统（500<P≤1500Pa）与高压系统（P> 1500Pa）三个类别。
】不适用于洁净空调、酸碱性环境和防排烟系统以及相对湿度90%以上的系统；——硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2011年二级建造师《机电工程》复习重点1 P1 1.高差发——采用水准仪和水准尺测定待测点与已知点之间的高差通过计算得到待定点的高程的方法。
2.仪高发——采用水准仪和水准尺只需计算一次水准仪的高程就可以简便地测算几个前试点的高程。
P2 5三角测量的网锁布设应符合下列要求●各等级的首级控制网宜布设为近似等边三角的网锁其三角形的内角不应小于30°当受地形限制时个别角可放宽但应不小于25°。
●加密的控制网可采用插网、线形网或插点等形式各等级的插点宜采用坚强图型设计一、二级小角的布设可采用线形锁线形锁的布设宜近于直伸。
P3 2高程测量的方法有水准测量法、电磁波测距三角高程测量法。
常用水准测量法。
3高程控制测量等级划分依次为二、三、四、五等。
各等级视需要均可作为测区的首级高程测量。
1水准测量法2设备安装过程中测量时应注意最好使用一个水准点作为高程起算点。
当厂房较大时可以增设水准点但其观测精度应提高。
P4 2.安装标高基准点的测设标高基准点一般埋设在基础边缘且便于观测的位置。
标高基准点一般有两种一种是简单的标高基准点另一种是预埋标高基准点。
P6 归纳工程构件用钢类型主要有碳素结构钢、低合金结构钢和特殊性能低合金高强度钢。
P8 2.BX、BV型 3.RV型 1.VLV、VV型电力电缆 2.VLV22、VV22型电缆 3.VLV32、VV32型电缆机电工程常用材料的种类有金属型电力电缆YJV、4.YFLV．材料、非金属材料和电工线材等。
2011年二级建造师《机电工程》复习重点2 P9 2按其轧制方式可分为热轧板和冷轧板两种其中冷轧板是有薄板。
电站锅炉中的气泡就是用钢板10100多毫米厚焊制成的圆筒形容器。
其中中、低锅炉的气包材料常为专用的锅炉碳素钢高压锅炉的气包材料常用低合金钢制造。
P11 建筑、安装工程常用的起重机有自行式起重机、塔式起重机、门座式起重机和桅杆式起重机。
主要有额定起重量、最大幅度、最大起升高度和工作速度等这些参数是制定吊装技术方案的重要依据。
P12 3.进行缆风绳选择的基本原则是所有缆风绳一律按主缆风绳选取。
P13 3.在起重工程中作用缆风绳的安全系数不小于3.5用作滑轮组跑绳的安全系数一般不小于5用作吊索的安全系数一般不小于8如果用于载人则安全系数不小于1012. 3.旋转吊装法的基本原理是将设备或构件底部用旋转铰链与其基础连接利用起重机设备或构件铰链旋转到达直立。
其中人字桅杆板立旋转法主要针对的是特别高和特别重的高耸塔架类结构液压装置顶升旋转法主要针对的是卧式运输、立式安装的设备适合应用在某些吊装空间特别狭窄或根本没有吊装空间的场合如地下室、核反应堆中无锚点推吊旋转法实际上是“人字桅杆板立旋转法”的一种扩展应用适用于场地特别狭窄无法布置缆风绳同时设备自身具有一定刚度的场合如石化厂吊超高空斜承索吊运设备吊P14 4. 装大型塔、火炬和构件等。
．装法适用于在超高空吊装中、小型设备山区的上山索道。
如上海东方明珠高空吊运设备。
P15 1.吊装方法的选择原则安全、有序、快捷、经济 2.吊装方案的选择步骤1技术可行性论证2安全性分析3进度分析4成本分析5根据具体情况做综合选择P17 4.主持评定工作和对焊接及试验结果进行综合评定的人员应是焊接工程师。
1.改变焊接方法必须重新评定 3.改变焊后热处理类别须重新进行焊接工艺评定。
4.首次使用的国外钢材必须进行工艺评定。
P18 一原材料检查二技术文件检查三焊接设备检查四工件装配质量五焊工资格检查六焊接环境检查出现下列情况之一时如没采取适当的防护措施时应立即停止焊接工作 1.采用电弧焊焊接时风速等于或大于8m/s 2.气体保护焊接时风速等于或大于2 m/s 3.相对湿度大于90 4.下雨或下雪 5.管子焊接时应垫牢不得将管子悬空或出于外力作用下焊接在条件允许的情况下尽可能采用转动焊接以利于提高焊接质量和焊接速度。
2011年二级建造师《机电工程》复习重点3 P19 2.用焊接检验尺测量焊缝余高、焊瘤、凹陷、错口等。
1.液压轻度试验常用水进行试验压力为设计压力的1.251.5倍。
2.气压轻度试验用气体为介质进行强度试验试验压力为设计压力的1.151.20倍。
P21 建筑设备管道系统中的给水、排水、供热及采暖管道工程的一般施工程序是施工准备→配合土管道→管道安装→附件检验→管道支架制作→建预留、预埋系统实验→防腐绝热→系统清洗→竣工验收。
P22 一压力试验实验要点二灌水试验实施要点三通球试验通球球径不小于排水管径的2/3通球率达100为合格。
P23 生活污水塑料管道的坡度管径50mm的最小坡度为12‰管径75mm 的追小坡度为8‰管径110mm的追小坡度为6‰管径125mm 的最小坡度为5‰管道160mm的最小坡度为4‰P25 2.高层建筑采暖管道安装工艺流程为安装准备→预制加工→卡架安装→干管安装→立管安装→支管安装→采暖器具安装→试压→冲洗→防腐→保温→调试。
5.汽、水同向流动的热水采暖管道和汽、水同向流动的蒸汽管道及凝结水管道坡度应为3‰不得小于2‰汽、水逆向流动的热水采暖管道和汽、水逆向流动的蒸汽管道坡度应小于52‰。
P28 3.布线系统的敷设方式、敷设部位、敷设径应符合设计图纸要求 6.整个建筑物的接地系统可能为防雷接地、工作接地、保护接地、抗干扰接地等所共用也可能分别设置。
如整个建筑物共用一个接地系统则要审阅不同专业的相关图纸对接地装置接地电阻值的规定以满足最小值的要求为准如果是分别设置的则要在敷设时保持不同接地导体的间隔距离P29 防雷保护装置由接闪器、引下线和接地装置三部分组成。
P30 二整个防雷接地装置系统的施工安排坚持由上到下的原则即先接地装置完成再敷引下线、最终完成接闪器。
三明装的接闪器和引下线应采用热浸镀锌材料组成一机械连接为宜若有．不可避免的熔焊连接则在连接处应加强防腐涂层。
四明敷的避雷带、网及下线应平直转弯处应成圆弧状不得形成锐角折弯。
七每栋建筑物地面上至少留有两个接地电阻的测点并标识明显清晰。
P31 通风与空调工程的施工内容主要包括该通风与空气处理设备的安装、风管机其他管路系统的预制与安装、自控系统的安装系统调试及工程运行。
通风与空调工程的施工程序一般是是施工准备→风管及部件加工→风管及部件的中间验收→风管系统安装→风管系统严密性试验→空调设备及空调水系统安装→风管系统测试于调整→空调系统调试→竣工验收→空调系统综合效能测定。
通风与空调工程的风管系统按其工作压力P可划分为低压系统P≤500Pa、中压系统5001500Pa三个类别。
例如非金属符合风管板材的覆面材料必须为不然材料具有保温性能的风管内部绝热材料应不低于难燃B1级。
排烟系统风管板材厚度若设计要求可按高压系统风管板厚选择。
2011年二级建造师《机电工程》复习重点4 P32 低压风管系统可采用漏光法检测中压系统应在漏光法检测合格后在进行风量测试的抽检高压系统全数进行漏风量测试。
P33 现行规范规定了N1级至N9级的9个洁净度等级。
P34 洁净空调系统风管的刚度和严密性均按高压和中压系统的风管要求进行其中洁净度等级N1级至N5级的按高压系统的风管制作要求N6智能化系1.P35 级的按中压系统的风管制作要求。
N9级至．统的深化设计应具有开放结构协议和接口都应标准化和模块化。
可从招标文件中了解建筑的基本情况、建筑设备的位置、控制方式和技术要求等资料然后针对智能化产品进行工程深化设计。
1.设备、材料采购供应界面的划分设备、材料的采购供应中要明确智能化系统设备供应商和被监控的设备供应商之间的界面划分。
主要是明确建筑设备监控系统与机电工程的设备、材料、接口和软件的供应范围。
P39 1.系统竣工验收顺序应按“先产品后系统先各系统后系统集成”的顺序进行。
2.系统验收方式分享验收分部验收交工验收交付验收。
P40 建筑智能化系统有通信网络系统、信息网络系统、综合布线系统、火灾报警级消防联动系统、安全防范系统、建筑设备自动监控系统等组成。
P43 消防验收是一个针对性强的专项工程验收验收的目的是检验工程竣工后其消防设备配置是否符合已获审核批准的消防设计的要求验收的组织支持者是公安消防机关验收的申报者是工程的建设单位验收的结果是判定工程是否可用投入使用或生产或者需进行必要的整改。
P44 1.验收受理 2.现场检验3.现场验收 4.结论评定5.工程移交P45 消火栓灭火系统的室内消火栓给水管道若管径≤100mm时采用螺纹连接大于100mm采用法兰或卡箍式连接。
P47 消防控制设备在安装前应进行功能检查消防控制外线导线的端部应有明显标志。
→基础验收→施工准备机械设备安装的一般程序如下P48 设置设备安装基准线和→地脚螺栓安装→垫铁安装→设备吊装就位→设备安装调整安装找正、找平、招标高→设备灌浆→设备清洗→设备装配→调试运行→竣工验收。
2011年二级建造师《机电工程》复习重点5 P49 2.对大型设备、高精度设备、冲压设备及连续生产线设备如大型造纸机、轧钢设备、火力发电厂中的锅炉和汽轮发电机等的基础建设单位提供基础预压记录及沉降观点对基础预压不预压及如何预压应由设计单位确定。
大型及重要设备永久性中心标板和基准点应用铜材或不锈钢材制作。
设备找正是用移动设备的方法将其调整到设计规定的平面坐标位置上P50 设备找平是指在安装中用调整垫铁高度的方法将其调整到设计规定的水平状态P51 测量过程包括测量对象、计量单位、测量方法和测量精度等四个要素1主要形状误差是指被测实际要素对其理想要素的变动量。
主要形状误差有直线度、平面度、圆度、圆柱度等。
2位置误差关联实际要素的位置对基准的变动全量称为位置误差。
主要位置误差有平行度、垂直度、倾斜度、圆轴度、对称度等。
P52 现场组装大型设备各运动部件之间的运动精度包括直线运动精度、圆周运动、传动精度等。
P54 10.防爆电气设备应有“EX”标志和标明其类型、级别、组别标志的铭牌。
11.组合装配六氟化硫封闭式电器元件时应在无风沙、无雨雪、空气性对湿度小于按照工作原P59 防潮措施。
的条件下进行并采取防尘、80d理可以划分为冲动式汽轮机和反动式汽轮机两种按照热力特性可划分为凝气式汽轮机、背压式汽轮机、抽气式汽轮机、抽气背压式汽轮机和多压式汽轮机按照主蒸汽压力可以划分为压汽轮机、中压汽轮机、高压汽轮机、超高压汽轮机、亚临界亚力汽轮机、超临界压力汽轮机和超超临界压力汽轮机。
一汽轮机设备安装程序P63 首先是设备清点设备其次是通球试验再次是联箱找正划分线最后进行管子就位对口和焊接等。
P64 常压设备2011年二级建造师《机电工程》复习重点6 三、二球罐常用的组装方法65页 1. 散装法。
适用于40m3 以上的球罐组装是目前国内应用最广、技术最成熟的方法。
