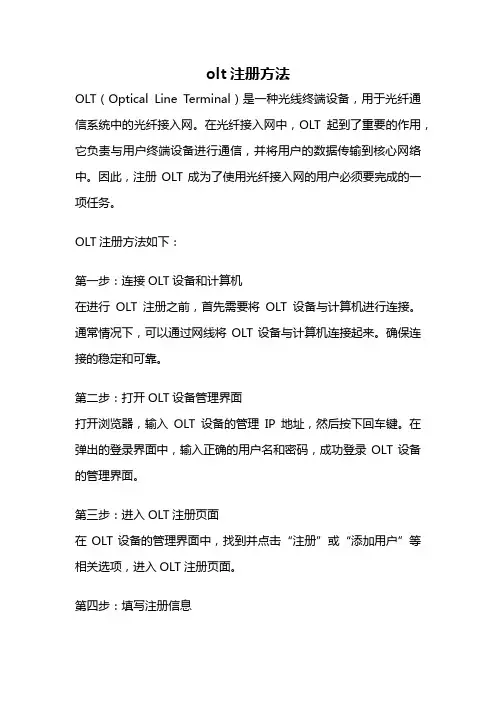

olt注册方法
olt注册方法OLT（Optical Line Terminal）是一种光线终端设备，用于光纤通信系统中的光纤接入网。
在光纤接入网中，OLT起到了重要的作用，它负责与用户终端设备进行通信，并将用户的数据传输到核心网络中。
因此，注册OLT成为了使用光纤接入网的用户必须要完成的一项任务。
OLT注册方法如下：第一步：连接OLT设备和计算机在进行OLT注册之前，首先需要将OLT设备与计算机进行连接。
通常情况下，可以通过网线将OLT设备与计算机连接起来。
确保连接的稳定和可靠。
第二步：打开OLT设备管理界面打开浏览器，输入OLT设备的管理IP地址，然后按下回车键。
在弹出的登录界面中，输入正确的用户名和密码，成功登录OLT设备的管理界面。
第三步：进入OLT注册页面在OLT设备的管理界面中，找到并点击“注册”或“添加用户”等相关选项，进入OLT注册页面。
第四步：填写注册信息在OLT注册页面中，需要填写一些必要的注册信息，包括用户名、密码、联系方式等。
确保填写的信息准确无误，并且密码要设置足够安全。
第五步：选择接入方式根据实际情况，选择合适的接入方式。
通常情况下，可以选择PPPoE、静态IP等接入方式。
根据运营商提供的具体要求进行选择。
第六步：完成注册填写完所有必要的注册信息后，点击“确认”或“完成”等按钮，完成OLT的注册过程。
此时，OLT设备会进行相应的配置和设置，以使用户能够正常使用光纤接入网。
需要注意的是，OLT注册的具体步骤可能会因不同的OLT设备而有所差异，因此在进行注册之前，建议仔细阅读OLT设备的使用手册或咨询相关的技术支持人员，以确保按照正确的步骤进行注册。
除了上述的基本步骤外，OLT注册过程中还需要注意以下几点：1. 确保OLT设备和计算机的连接稳定和可靠，避免注册过程中出现连接中断的情况。
2. 填写注册信息时要仔细核对，确保信息的准确性和完整性。
3. 注册时要选择合适的接入方式，根据实际情况进行选择。
综合接入网(IP_RAN)实施及维护指引
中国电信综合业务接入网（IP RAN）实施与维护指引中国电信集团有限公司二〇一二年九月二〇一二年二月目录前言 (2)1名词解释 (3)2业务承载需求 (4)3总体原则 (5)4组网要求 (7)5业务承载方案 (9)5.1基站业务承载 (9)5.2政企业务承载 (13)5.3推荐方案 (14)6VPN部署要求 (1514)7QOS部署要求 (1716)7.1基站回传等自营业务的QOS部署策略 (17)7.2政企客户业务的QOS部署策略 (19)8A设备即插即管理部署要求 (20)9网管要求 (21)10逻辑资源的分配 (22)10.1IP地址规划 (22)10.2VLAN规划 (23)11网络维护要求 (23)前言集团公司从2009年7月开始，在多个地市组织了基于IP RAN和PTN技术的综合业务接入网试点。
在试点的基础上，集团公司计划在上海、江苏、浙江、广东以及福建等5个省市的12个城域网进行扩大试点，为在业务承载方案、QOS 部署要求、VPN部署要求、逻辑资源分配等方面规范并指导综合业务接入网（IP RAN）扩大试点项目的实施部署，做好维护部门的提前介入，明确综合业务接入网（IP RAN）的网管分阶段要求和维护职责，集团公司特制定本实施及维护指引。
在本指引中，综合业务接入网在没有特别说明的情况下特指基于IP RAN技术的综合业务接入网。
集团公司将以本指引为基础，后续编制下发配套的组网和配置规范。
对于组网架构、节点设置要求、设备要求等方面的内容，集团公司会下发建设指引进行明确。
本实施与维护指引由中国电信集团公司进行解释说明。
1名词解释1)综合业务接入网：指用分组设备或者IP路由器在城域内组网主要实现基站业务回传和政企业务综合接入的网络。
2)基于IP RAN技术的综合业务接入网：指用IP路由器依托城域骨干网搭建的主要实现基站业务回传和政企业务二、三层接入的综合业务接入网，简称综合业务接入网（IP RAN）。
接入网设备部分介绍
接入网设备部分介绍1. 引言接入网设备是指用于连接用户设备与互联网之间的设备，是实现用户接入互联网的关键组成部分。
本文将对接入网设备的概念、主要功能以及常见的接入网设备进行介绍。
2. 接入网设备的概念接入网设备是指位于用户侧，连接用户终端设备和接入核心网之间的网络设备。
它扮演着网关的角色，负责将用户终端设备的数据传输到接入核心网上，并将接入核心网上的数据传输到用户终端设备。
接入网设备通常提供多种接入方式，如有线接入（如以太网、电力线通信）和无线接入（如Wi-Fi、蓝牙等），以满足不同用户设备的接入需求。
3. 接入网设备的主要功能3.1 数据转发接入网设备的主要功能之一是数据转发。
它负责将用户终端设备传输的数据包转发给接入核心网或其他用户设备。
数据转发通常采用路由器或交换机来实现，根据数据包的目的地进行转发。
3.2 接入鉴权为了保证网络的安全性，接入网设备还需要进行接入鉴权。
它会验证用户设备的身份或提供登陆认证功能，确保只有合法的用户可以接入网络。
接入鉴权通常通过使用用户名、密码、证书等方式进行。
3.3 安全防护接入网设备在数据传输过程中也需要对数据进行安全防护。
它可以支持各种安全协议如VPN、IPSec等，对数据进行加密传输。
此外，接入网设备还需要防止网络攻击，如入侵检测、防火墙等功能。
4. 常见的接入网设备4.1 路由器路由器是最常见的接入网设备之一，它能够实现数据的转发和流量控制功能。
路由器通常带有多个网络接口，包括局域网接口和广域网接口，可以连接多个设备和多个网络，实现数据在不同网络之间的传输。
4.2 交换机交换机也是常见的接入网设备之一，主要用于局域网中数据的转发。
交换机可以根据MAC地址将数据包发送到目标设备，减少网络拥堵情况下的数据冲突。
4.3 网络接入服务器网络接入服务器是一种用于实现用户设备接入认证的设备。
它可以验证用户终端设备的身份并提供鉴权功能，确保网络的安全性。
网络接入服务器通常与AAA （认证、授权和会计）服务器一起使用。
设备接地规范(接入网)
电力设备接地
电力设备接地是指将电力设备与大地连接，以实现设备的 安全运行和人员的安全保障。电力设备的接地方式包括工 作接地、保护接地、防雷接地等，这些接地方式需要根据 设备的实际情况进行选择和配置。
测试与验收流程
现场勘查
对设备接地系统进行现场勘查， 了解接地系统的实际情况。
结果分析
对测试数据进行整理和分析， 判断接地系统是否符合验收标 准。
准备工作
确认测试与验收所需的工具和 设备，制定详细的测试与验收 计划。
测试实施
按照测试方法进行各项测试， 并记录测试数据。
报告编写
编写测试与验收报告，总结测 试与验收结果，并提出改进意 见和建议。
数符合规范要求。
优化设计
根据计算分析结果，对初步设 计进行优化，提高接地系统的
性能和可靠性。
实施方法
施工准备
根据设计要求准备接地材料、工具和人员，确保 施工顺利进行。
连接与固定
将设备的接地线与接地体连接牢固，确保接触良 好，防止松动和脱落。
ቤተ መጻሕፍቲ ባይዱ
ABCD
接地体制作与安装
按照设计图纸制作接地体，包括垂直接地极、水 平接地极等，并安装在指定位置。
接入网设备接地还包括信号地、电源地、保护地等，这些接地方式需要根据设备的实际情况进行选择 和配置，以保证设备的正常运行和信号的稳定传输。
通信设备接地
通信设备接地是指将通信设备与大地连接，以实现设备的正 常运行和信号的稳定传输。通信设备的接地方式包括信号地 、保护地、防雷地等，这些接地方式需要根据设备的实际情 况进行选择和配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接入网设备操作方法
网络管理中心史优婵
1、烽火EPON网管（省公司研发楼）：
电脑：用户名：informix 密码:Informix
网管：点击桌面Anms图标进入用户名：1 密码：1
2、中兴无源光网络EPON:
用户名：Admin
密码：空
192.168.1.2
3、华为GPON
屏保：winn2000
用户名：admin
密码：N2000N2000
服务器N2000
4、贝尔AG：
桌面：双击lgw Element manager---- 服务器：localhost 用户名：lgw （小写）密码：law@123（小写）
112测示LE------http://localhost :800 用户名admin 密码1111 操作方法：双击局站名，显示机架图。
每个机架从上往下数分2345678分架，5分架是空。
用户架分两种机型，若是EA00-B1机架，号段呈U型结构，号码从第6分架左半架开始数，然后第7分架左半架数，再第7分架右半架，再第6分架右半架数，上半架相同。
每个用户板16个用户号码。
控制板在第8和第4分架。
用户架是JA00-A1型号的，用户号码从第8分架开始数，分左半架和右半架，然后再7分架、6分架，再上半架。
每框都有控制板。
每个用户板8个用户号码。
对每个用户板或单个用户可进行打死和激活操作。
112测试：分外线和内线测试。
选DN项，给电话号码后开始测试；选MGI项，在EID后输入本局站的IP地址，在TID处输入用户的TID 号码开始测试。
DC25板CONV28板：电源板
RNGF铃流板
CMEA板：分架号板
RLMC告警板
TAUC板：测试板
TPDA板：主控板
5、中兴AG：
用户名：ag_ty_ty 密码：空服务器地址：10.43.31.10
MGIS板：主用控制板SGIS 备用
MPRB板：资源处理板
RALC板：反极用户板
ALC板：普通用户板
GADL2 板：宽带用户板
点菜单项里视图----进入拓扑管理----点局站名，右键----可看见几项：当前告警、机架图（机架从123往后数，每个机架从上往下数分0、1、2、3、4分架）、端口管理、用户管理（双击用户管理，输入用户号码，查询，可查到用户的物理位置）、物理配置（在物理配置中可增加或删除机架）。
双击用户板---端口管理（每板16个用户，可执行闭塞和解闭塞）单板控制---可执行单板启动。
可删除用户，方法是：删除TID，建立时是设置TID，前缀给A后边数字，起始电路号是两位数时，TID类型选USER0-31, 起始电路号是三位数时，TID类型选USE000-031.
删建除用户板：物理配置—删除机架—机框
增加用户板：单板类型，自动（PNP）.
MPR板有两个子卡，子单元号为007和008.每个子卡有60
路，共60*2个子卡*2块板=240路。
MPRB板只有一个VOIP子卡，提供240路。
6、柳西街1号：
桌面ALCATEL.TR2.6-----在Servennam 后方框内输入IP地址192.1.1.5---选APPLY项，过5分钟左右，出现机架图。
双击左上角数字21，出现机框图。
双击用户板出现每板的1—32个用户，点住用户端口号，右击LOCK再UNLOCK，执行解闭塞。
. 112测试时，双击桌面A1355DN TEST USM图标-----再双击TEST电话机，在DN处输入电话号码---双击对勾---出现该用户机架位置，用于解闭塞用户用。
7、王封信威无线：
网管用户名CNC 密码CNC 节点号1 进入性能管理
启动客户端：用户名ADMIN 密码：无现用大王润丰头道巷---进入ONU管理
启动服务器
7、华为接入网：
桌面进入业务平台，用户名：OMC 口令：无
进入华为管理界面，包含高科1、2；迎泽1、2：义井1、2：北营。
一个局使用一个BAM.
点住局名，如义井，右键，看见以下菜单：维护管理、测试管理、数据配置、环境管理、传输管理、告警台。
1、进入维护管理后，可看见本局所带局站拓扑图。
点开局站，可
见机架图，对用户板，可查询单板信息和复位单板。
查询可知
如下信息：该局站模块号、网元号、该用户板所有用户端口号，V5接口标识、协议地址、用户状态、电话号码、板编号、该板
机架机框槽位号。
用户板是ALC型号的，每板16个用户，中
间8、9端口的用户有反极功能；A32型号的，每板32个用户，
8、9、24、25端口的用户具有反极功能。
常用菜单项常用的有业务接口、用户接口。
业务接口----V5系统---选择模块号确认—可查询V5接口状态；
业务接口---- 2M链路---选择模块号，链路号确认，可查询和解闭塞V5链路。
用户接口---选择用户信息---选择模块号----给电话号码或用户端口号可查询用户信息。
用户接口---PSTN端口----选择模块号—给用户的协议地址—可查
询和解闭塞用户。
2、数据配置：组网配置----拓扑结构表---显示网元号、网元名、网元类型、网元地址
设备配置---机框描述表----显示模块号、机框序号、网元号、机架号、机架框号、框类型。
设备配置—槽位描述表---显示模块号、机架序号、槽位号、单板类型、单板编号、主从节点号
设备配置—硬件配置联机设定---给模块号---硬件配置---单板----给模块号、机框序号、槽位号----选查询或新增、修改，看与配置是否以至，提交后激活。
用户接口菜单—基本数率端口表---显示模块号、端口号、协议地址、电话号码等信息。
（用于灵活编号）
3、环境管理：点击局名，请求BAM数据，点击局站名环境量，显示电源交直流电压，温湿度等信息。
点击右键，配置H302ESC，设置环境监控信息。
4、告警台。
在菜单中选端局-----告警浏览性息。
9、中兴接入网：
桌面：双击服务器后，有5个服务器链路链接正常
双击终端：用户名admin
口令123456
包含端局4个：尖草坪、南寒、迎泽、迎新接。
尖草坪有两个OLT，各一个V5接口；南寒有8个OLT，各带2
个V5接口；迎泽有4个OLT，各一个V5接口；迎新街有9个OLT,1—8O;T有2个接口，OLT9带一个V5接口。
在左窗口，点击端局，选拓扑图，进入该局站。
右键包含以下信息：4K网元、OLTB网元、环境动力监控、综合业务（OLTC）.
打开4K网元，点任一OLT----右键查询V5配置，显示接口、链路、链路物理通道、链路逻辑通道。
点击SLC板右键有以下信息：
1）属性：DN号、板内电路号、V5索引、V5标示、本板用户协议地址、用户解闭塞。
2）V5配置管理：V5接口、V5链路、V5链路物理C通路、及逻辑C通路。
3）显示板子子节点。
4）人机命令：接入网动态数据管理----解闭用户（输入机架位置，起始电路号）；用户数据管理—建立用户、删用户、SDN与SPN转换。
5）V5信令：SDN与L3地址转换；显示用户端口信息。
界面下菜单栏有告警信息和字符人机命令窗口。
在人机命令窗口显示OLT多少，即对此OLT进行操作，对其它OLT的操作必须进行转换。
